用户手册 B560M Pro4/ac ASROCK
感谢您购买华擎B560MPro4/ac主板,这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新,因此,本文档的内容可能会随时更改,恕不另行通知。如果本文档有任何修改,则更新的版本将发布在华擎网站上,我们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。
1.1 包装清单
- 华擎 B560M Pro4/ac 主板(Micro ATX 规格尺寸)
- 华擎 B560M Pro4/ac 快速安装指南
- 华擎 B560M Pro4/ac 支持光盘
- 2x串行ATA(SATA)数据线(选购)
- 2x华擎WiFi2.4/5GHz天线(选购)
- 2x螺丝(供 M.2 插座使用)(选购)
- 1x螺母柱(供 M.2 插座使用)(选购)
- 1xI/O面板
1.2 规格
| 平台 | • Micro ATX规格尺寸•稳固的电容器设计 |
| CPU | •支持第10代Intel®CoreTM处理器及第11代Intel®CoreTM处理器(LGA1200)•Digi Power design•8电源相设计•支持Intel®Turbo Boost Max Technology 3.0 |
| 芯片集 | •Intel®B560 |
| 内存 | •双通道DDR4内存技术•4x DDR4 DIMM槽•第11代Intel®CoreTM处理器支持DDR4非ECC、非缓冲内存,最高支持4800+(OC)*•第10代Intel®CoreTM处理器支持DDR4非ECC、非缓冲内存,最高支持4600+(OC)*•第11代Intel®CoreTM(i9/i7/i5)可支持的DDR4的最高频率为2933;CoreTM(i3)、Pentium®和Celeron®可支持的DDR4的最高频率为2666。*第10代Intel®CoreTM(i9/i7)可支持的DDR4的最高频率为2933;CoreTM(i5/i3)、Pentium®和Celeron®可支持的DDR4的最高频率为2666。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)•支持ECC UDIMM内存模块(非ECC模式操作)•支持系统内存最大容量:128GB•支持Intel®Extreme Memory Profile (XMP) 2.0 |
| 扩充槽 | 第11代Intel®CoreTM处理器•2x PCI Express x16槽(PCIE1/PCIE3:单-Gen4x16 (PCIE1):双-Gen4x16 (PCIE1)/ Gen3x4 (PCIE3))第10代Intel®CoreTM处理器•2x PCI Express x16槽(PCIE1/PCIE3:单-Gen3x16 (PCIE1):双-Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*支持NVMe SSD用作启动盘•1x PCI Express 3.0 x1槽•支持AMD Quad CrossFireXTM和CrossFireXTM•1x M.2 Socket (Key E),支持类型2230 WiFi/BT模块和Intel®CNVi(集成WiFi/BT) |
| 图形 | ·只有GPU集成的处理器才支持 Intel^ UHD Graphics内置视效和VGA输出。·第11代 Intel^ CoreTM处理器支持 Intel^ X ^ 图形架构(Gen 12)第10代 Intel^ CoreTM处理器支持Gen 9图形·显卡、媒体和计算:Microsoft DirectX 12、OpenGL 4.5、 Intel^ Built In Visuals、 Intel^ 高速视频同步、混合/可切换显卡、OpenCL 2.1·显示和内容安全:Rec. 2020(广色域)、Microsoft PlayReady3.0、UHD/HDR蓝光光盘·支持HDMI 2.0,60Hz时最大分辨率达4K x 2K (4096x2160)·通过HDMI 2.0端口(需要兼容的HDMI显示器)支持AutoLip Sync、Deep Color (12bpc)、xvYCC和HBR(高位速率音频)·通过HDMI 2.0端口支持HDCP 2.3·通过HDMI 2.0端口支持4K超高清(UHD)播放*第11代 Intel^ CoreTM处理器支持HDMI 2.0。第10代 Intel^ CoreTM处理器支持HDMI 1.4。 |
| 音频 | ·7.1 CH高清音频(Realtek ALC897音频编解码器)·支持电涌保护·Nahimic音频 |
| LAN | ·Gigabit LAN 10/100/1000 Mb/s·Giga PHY Intel^ I219V·支持Wake-On-LAN(网上唤醒)·支持雷电/ESD保护·支持高能效以太网802.3az·支持PXE |
| 无线LAN | ·Intel®802.11ac WiFi模块·支持IEEE 802.11a/b/g/n/ac·支持双频段(2.4/5 GHz)·支持最高433Mbps的高速无线连接·支持Bluetooth 5.1+高速Class II |
| 后面板I/O | ·2x天线端口·1xPS/2鼠标/键盘端口·1xHDMI端口·4xUSB 3.2 Gen1端口(支持ESD保护)·2xUSB 2.0端口(支持ESD保护)·1xRJ-45 LAN端口,带LED(ACT/LINK LED和SPEEDLED)·高清音频插孔:线路输入/前扬声器/麦克风 |
后面板 I/O
- 2x天线端口
- 1xPS/2 鼠标 / 键盘端口
- 1xHDMI端口
- 4 x USB 3.2 Gen1 端口(支持 ESD 保护)
- 2xUSB2.0端口(支持ESD保护)
- 1 x RJ-45 LAN 端口,带 LED(ACT/LINK LED 和 SPEED LED)
- 高清音频插孔:线路输入/前扬声器/麦克风
存储
- 6 x SATA3 6.0 Gb/s 接口,支持 Intel Rapid Storage Technology 18、NCQ、AHCI 和热插拔 *
* 如果 M2_2 被 SATA 型 M.2 设备占用,SATA3_1 将被禁用。
- 1 x Hyper M.2 接口 (M2_1),最高支持 Gen4x4 (64 Gb/s) M Key 类型 2242/2260/2280 M.2 PCI Express 模块(仅 11 代 Intel® Core™ 处理器可支持)**
- 1 x 超级 M.2 接口 (M2_2),支持 M Key 类型 2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块(最高 Gen3 x4 (32 Gb/s))**
**支持NVMe SSD用作启动盘
**支持华擎U.2套件
接口
- 1xSPI TPM接脚
- 1x机箱侵入和扬声器接脚
- 2 x RGB LED 接头
* 总共支持最高 12V/3A, 36W LED 灯条
- 2x可寻址LED接脚
* 总共支持最高 5V/3A, 15W LED 灯条
- 1xCPU风扇接口(4针)
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 1 x CPU/ 水泵风扇接口(4 针)(智能风扇速度控制)
* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
- 3x机箱/水泵风扇接口(4针)(智能风扇速度控制)
*机箱/水泵风扇支持最高2A(24W)功率的水冷风扇。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。
- 1x24针 ATX电源接口
- 1x8针 12V电源接口(高密度电源接口)
- 1x前面板音频接口
| 1 x Thunderbolt AIC 接口(5 针)(仅支持 ASRock Thunderbolt 4 AIC 卡)2 x USB 2.0 接脚(支持 4 个 USB 2.0 端口,支持 ESD 保护)1 x USB 3.2 Gen1 接脚(支持 2 个 USB 3.2 Gen1 端口,支持 ESD 保护)1 x 前面板 Type C USB 3.2 Gen1 接脚(支持 ESD 保护) | |
| BIOS功能特点 | AMI UEFI Legal BIOS,支持多语言 GUIACPI 6.0 兼容唤醒事件支持 SMBIOS 2.7CPU 内核 / 缓存、GT、DRAM、VPPM、VCCIN AUX、VCCSA、VCCIO 电压多次调整 |
| 硬件监控 | 风扇转速计:CPU、CPU/ 水泵、机箱 / 水泵风扇静音风扇(根据 CPU 温度自动调整机箱风扇速度):CPU、CPU/ 水泵、机箱 / 水泵风扇风扇多种速度控制:CPU、CPU/ 水泵、机箱 / 水泵风扇CASE OPEN(机箱打开)检测电压监控:+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、VCCIN AUX、VCCSA、VCCIO、CPU PLL 电压 |
| 操作系统 | Microsoft® Windows® 10 64-bit |
| 认证 | FCC、CEErP/EuP 支持(需要支持 ErP/EuP 的电源) |
*有关详细产品信息,请访问我们的网站:http://www.asrock.com

须认识到超频会有一定风险,包括调整 BIOS 设置,应用 “自由超频技术”,或使用第三方超频工具。超频可能会影响到系统的稳定性,甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线“短接”。如果这些针脚上没有装跳线帽,跳线“开路”。

Short

Open
清除 CMOS 跳线
(CLRMOS1)
(见第 1 页,第 25 个)

2针跳线
CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置,请关闭计算机,从电源上拔下电源线插头。等候 15 秒后,使用跳线帽将 CLRMOS1 上的针脚短接 5 秒。但是,请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS,则必须先启动系统,并在关闭后再执行清除 CMOS 操作。请注意,密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。

如果您清除 CMOS,机箱打开会被检测到。请将 BIOS 选项 “Clear Status”(清除状态)调整为清除前一个机箱侵入状态的记录。
1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接头
(9针 PANEL1)
(见第1页,第15个)

PWRBTN(电源开关):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET(重置开关):
连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,按重置开关重新启动计算机。
PLED(系统电源LED):
连接到机箱前面板上的电源状态指示灯。系统操作操作时,此LED亮起。系统处在S1/S3睡眠状态时,此LED闪烁。系统处在S4睡眠状态或关机(S5)时,此LED熄灭。
HDLED(硬盘活动LED):
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时,此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接头时,确保连线分配和针脚分配正确匹配。
机箱侵入和扬声器接脚
(7 针 SPK_CI1)
(见第 1 页,第 21 个)

请将机箱侵入和机箱扬声器连接到到此接脚。
串行 ATA3 接口
垂直:
(SATA3_0:
见第 1 页,第 17 个)
(SATA3_1:
见第 1 页,第 16 个)
直角:
(SATA3_2:
见第 1 页,第 11 个)(上)
(SATA3_3:
见第 1 页,第 12 个)(下)
(SATA3_4:
见第 1 页,第 14 个)(上)
(SATA3_5:
见第 1 页,第 13 个)(下)
* 如果 M2_2 被 SATA 型 M.2 设备占用,SATA3_1 将被禁用。
SATA3_0 SATA3_1

USB 2.0 接脚
(9-针 USB3_4)
(见第 1 页,第 20 个)
(9-针 USB5_6)
(见第 1 页,第 19 个)
USB 3.2 Gen1 接脚
(19针USB3_5_6)
(见第 1 页,第 9 个)
前面板类型 C USB 3.2
Gen1 接脚
(20针F_USB3_TC_1)
(见第 1 页,第 10 个)
于连接 USB 3.2 Gen1 模块以获
得附加 USB 3.2 Gen1 端口。
前面板音频接头
(9针 HD_AUDIO1)
(见第 1 页,第 28 个)

- 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC97 音频面板,请按照以下步骤将它安装到前面板音频接脚:
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC97 音频面板连接它们。
E. 要启用前麦克风,请转到 Realtek 控制面板上的 “FrontMic”(前麦克风)选项卡,调整 “Recording Volume”(录音音量)。
机箱 / 水泵风扇接口
(4针 CHA_FAN1/WP)
(见第1页,第29个)

此主板提供三个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇,请将它连接到针脚1-3。
(4针 CHA_FAN2/WP)
(见第1页,第22个)
(4针 CHA_FAN3/WP)
(见第1页,第23个)
(4针CPU_FAN1)
(见第1页,第5个)

此主板提供 4 针 CPU 风扇(静音风扇)接口。如果您打算连接 3 针 CPU 风扇,请将它连接到针脚 1-3。
CPU/水泵风扇接口 (4针 CPU_FAN2/WP) (见第1页,第4个)

此主板提供 4 针水冷风扇接口。如果您打算连接 3 针 CPU 水冷风扇,请将它连接到针脚 1-3。
ATX 电源接口 (24 针 ATXPWR1) (见第 1 页,第 8 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源,请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口 (8 针 ATX12V1) (见第 1 页,第 1 个)

此主板提供8针ATX12V电源接口。要使用4针ATX电源,请沿针脚1和针脚5插接它。
* 警告:请确保连接的电源线用于 CPU,而非图形卡。不要将 PCIe 电源线插接到此接口。

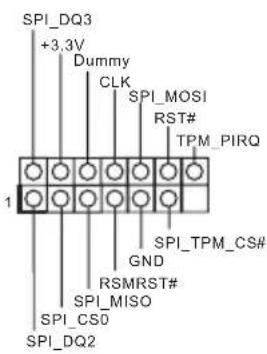

SPI TPM 接脚 (13针 SPI_TPM_J1) (见第 1 页,第 18 个)
Thunderbolt AIC 接口
(5 针 TB1)
(见第 1 页,第 24 个)

请利用 GPIO 线将 Thunderbolt 扩展卡 (AIC) 连接到此接口。
* 请将 Thunderbolt™ AIC 卡安装到 PCIE3(默认插槽)。
RGB LED 接脚
(4针 RGB_LED1)
(见第 1 页,第 6 个)

这两个 RGB LED 接脚用于连接 RGB LED 延长线,可让用户选择不同的 LED 灯光效果。
注意:RGB LED 线安装方向切勿错误,否则,线缆会损坏。
(4针 RGB_LED2)
(见第 1 页,第 26 个)

* 请参考第 33 页了解这个接脚的详情。
可寻址LED接脚
(3针ADDR_LED1)
(见第 1 页,第 7 个)

这两个接脚用于连接可寻址LED延长线,可让用户选择不同的LED灯光效果。
注意: 必须以正确的方向安装可寻址 LED 线,否则会损坏线缆。
(3针ADDR_LED2)
(见第 1 页,第 27 个)

* 请参考第 34 页了解这个接脚的详情。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求,然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。
1 簡介
感謝您購買華擎 B560M Pro4/ac 主機板,本主機板經華擎嚴格品管製作,是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更,恕不另行通知。如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。
1.1 包装內容
- 華擎 B560M Pro4/ac 主機板(Micro ATX 尺寸)
- 華擎 B560M Pro4/ac 快速安裝指南
- 華擎 B560M Pro4/ac 支援光碟
• 2 x Serial ATA (SATA) 資料纜線(選用) - 2x華擎 WiFi 2.4/5 GHz 天線(選用)
- 2 x 螺絲(適用於 M.2 插座)(選用)
- 1x銅柱(適用於M.2插座)(選用)
- 1xI/O 面板外罩
1.2 規格
| 平台 | • Micro ATX 尺寸• 固態電容設計 |
| CPU | • 支援第 10 代 Intel® CoreTM 處理器和第 11 代 Intel® CoreTM 處理器 (LGA1200)• Digi Power design• 8 電源相位設計• 支援 Intel® Turbo Boost Max 技術 3.0 |
| 晶片組 | • Intel® B560 |
| 記憶體 | • 雙通道 DDR4 記憶體技術• 4 x DDR4 DIMM 插槽• 第 11 代 Intel® CoreTM 處理器支援 DDR4 無 ECC、無緩衝區記憶體,最高可達 4800+(OC)*• 第 10 代 Intel® CoreTM 處理器支援 DDR4 無 ECC、無緩衝區記憶體,最高可達 4600+(OC)** 第 11 代 Intel® CoreTM (i9/i7/i5) 支援最高 2933 DDR4;CoreTM (i3)、Pentium® 和 Celeron® 支援最高 2666 DDR4。* 第 10 代 Intel® CoreTM (i9/i7/i5) 支援最高 2933 DDR4;CoreTM (i3)、Pentium® 和 Celeron® 支援最高 2666 DDR4。* 如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)• 支援 ECC UDIMM 記憶體模組(於非 ECC 模式下運作)• 最大系統記憶體容量:128GB• 支援 Intel® Extreme Memory Profile (XMP) 2.0 |
| 擴充插槽 | 第 11 代 Intel® CoreTM 處理器• 2 x PCI Express x16 插槽(PCIE1/PCIE3:單 Gen4x16 (PCIE1);雙 Gen4x16 (PCIE1) / Gen3x4 (PCIE3))第 10 代 Intel® CoreTM 處理器• 2 x PCI Express x16 插槽(PCIE1/PCIE3:單 Gen3x16 (PCIE1);雙 Gen3x16 (PCIE1) / Gen3x4 (PCIE3))* 支援 NVMe SSD 作為開機磁碟• 1 x PCI Express 3.0 x1 插槽• 支援 AMD Quad CrossFireXTM 及 CrossFireXTM• 1 x M.2 插座(Key E),支援 Type 2230 WiFi/BT 模組及 Intel® CNVi(整合式 WiFi/BT) |
| 顯示卡 | 僅限整合GPU的處理器才可支援Intel®UHD Graphics Built-in Visuals及VGA輸出。第11代Intel®CoreTM處理器支援Intel®Xc顯示卡架構(第12代)。第10代Intel®CoreTM處理器支援第9代顯示卡顯示卡、媒體和運算:Microsoft DirectX 12、OpenGL 4.5、Intel®Built In Visuals、Intel®Quick Sync Video、混合式/可切換顯示卡、OpenCL 2.1顯示和內容安全性:Rec. 2020(廣色域)、Microsoft PlayReady 3.0、UHD/HDR藍光光碟最高支援4K x 2K (4096x2160) @ 60Hz解析度的HDMI 2.0支援使用HDMI 2.0連接埠(需相容於HDMI顯示器)的Auto Lip Sync、Deep Color (12bpc)、xvYCC及HBR(高位元率音訊)支援含HDMI 2.0連接埠的HDCP 2.3支援使用HDMI 2.0連接埠進行4K Ultra HD (UHD)播放*第11代Intel®CoreTM處理器支援HDMI 2.0。第10代Intel®CoreTM處理器支援HDMI 1.4。 |
| 音訊 | 7.1 CH HD 音訊(Realtek ALC897 音訊轉碼器)支援突波保護Nahimic 音訊 |
| LAN | Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel®I219V支援網路喚醒支援雷擊/靜電保護支援802.3az EEE節能乙太網路支援PXE |
| 無線 LAN | Intel®802.11ac WiFi模組支援IEEE 802.11a/b/g/n/ac支援雙頻(2.4/5 GHz)支援高達433Mbps的高速無線連線支援Bluetooth 5.1+高速級別II |
後面板 I/O
- 2x天線連接埠
- 1xPS/2滑鼠/鍵盤連接埠
- 1x HDMI 連接埠
- 4 x USB 3.2 Gen1 連接埠(支援靜電保護)
- 2 x USB 2.0 連接埠(支援靜電保護)
- 1 x RJ-45 LAN 連接埠,含 LED(ACT/LINK LED 及 SPEED LED)
- HD 音訊插孔:線路輸入/前置喇叭/麥克風
儲存裝置
- 6 x SATA3 6.0 Gb/s 接頭,支援 Intel 快速儲存技術 18、NCQ、AHCI 及熱插拔 *
* 若 M2_2 為 SATA 類型的 M.2 裝置佔用,將會停用 SATA3_1。
- 1 x Hyper M.2 插座 (M2_1),支援 M Key 型 2242/2260/2280 M.2 PCI Express 模組,最高可達 Gen4x4 (64 Gb/s)(僅第 11 代 Intel® Core™ 處理器支援)**
- 1 x Ultra M.2 (M2_2) 插座,支援 M Key 型 2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組(最高可達 Gen3 x4 (32 Gb/s))類型 **
**支援NVMe SSD作為開機磁碟
**支持華擎 U.2套件
接頭
- 1 x SPI TPM 排針
- 1x機殼防護及喇叭排針
- 2 x RGB LED 排針
* 總計最高支援 12V/3A,36W LED 條燈
- 2x可定址LED排針
* 總計最高支援 5V/3A,15W LED 條燈
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
- 1 x CPU/水冷幫浦風扇接頭 (4-pin)(智慧型風扇速度控制)
* CPU/水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
- 3 x 機殼/水冷幫浦風扇接頭 (4-pin)(智慧型風扇速度控制)
* 機殼/水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中,可自動偵測 CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。
| 1 x 24 pin ATX 電源接頭1 x 8 pin 12V 電源接頭(高密度電源接頭)1 x 前面板音訊接頭1 x Thunderbolt AIC 接頭 (5-pin)(支援華擎 Thunderbolt 4 AIC 卡)2 x USB 2.0 排針(支援 4 個 USB 2.0 連接埠)(支援靜電保護)1 x USB 3.2 Gen1 排針(支援 2 個 USB 3.2 Gen1 連接埠)(支援靜電保護)1 x 前面板 Type C USB 3.2 Gen1 排針(支援靜電保護) | |
| BIOS 功能 | AMI UEFI Legal BIOS 含多語 GUI 支援ACPI 6.0 符合喚醒自動開機支援 SMBIOS 2.7CPU 核心 / 快取、GT、DRAM、VPPM、VCCIN AUX、VCCST、VCCIO 電壓多重調整 |
| 硬體顯示器 | 風扇轉速計:CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇靜音風扇(依 CPU 溫度自動調整機殼風扇速度):CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇風扇多重速度控制:CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇機殼開啟偵測電壓監控:+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、VCCIN AUX、VCCSA、VCCIO、CPU PLL 電壓 |
| 作業系統 | Microsoft® Windows® 10 64-bit |
| 認證 | FCC、CEErP/EuP Ready(需具備 ErP/EuP ready 電源供應器) |
* 如需產品詳細資訊,請上我們的網站:http://www.asrock.com

請務必理解,超頻可能產生某種程度的風險,其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒有跳線帽套在針腳上,該跳線為「開啟」。

Short

Open
清除 CMOS 跳線
(CLRMOS1)
(請參閱第1頁,編號25)

2-pin 跳線
您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後,請使用跳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。不過,請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS,則必須先重新啟動系統,然後於進行清除 CMOS 動作前關機。請注意,只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。請牢記,務必在清除 CMOS 後取下跳線蓋。

若您清除 CMOS,可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」,清除先前機殼防護狀態的紀錄。
1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上,將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁,編號15)

PWRBTN(電源開關):
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET(重設開關):
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重設開關即可重新啟動電腦。
PLED ( 系統電源 LED ):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統進入 S1/S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,LED 會熄滅。
HDLED (硬碟活動 LED):
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時,LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請確定佈線及針腳指派皆正確相符。
機殼防護及喇叭排針
(7-pin SPK_CI1)
(請參閱第1頁,編號21)

這六組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線,
最高可達 6.0 Gb/s 資料傳輸率。
* 若 M2_2 為 SATA 類型的
M.2 裝置佔用,將會停用
SATA3_1°
USB 2.0 排針
(9-pin USB3_4)
(請參閱第1頁,編號20)
(9-pin USB5_6)
(請參閱第1頁,編號19)
USB 3.2 Gen1 排針
(19-pin USB3_5_6)
(請參閱第1頁,編號9)
Gen1 排針。各 USB 3.2 Gen1 排針皆可支援兩個連接埠。
前面板 C 類型 USB 3.2
Gen1 排針
(20-pin F_USB3_TC_1)
(請參閱第1頁,編號10)

本主機板具有一個前面板 C 類型 USB 3.2 Gen1 排針。此排針用於連接 USB 3.2 Gen1 模組,以提供額外的 USB 3.2 Gen1 連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁,編號28)

- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC'97 音訊面板,請按照以下步驟安裝至前面板音訊排針:
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風,請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼/水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
(請參閱第1頁,編號29)

本主機板配備三個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇,請接至 Pin 1-3。
(4-pin CHA_FAN2/WP)
(請參閱第1頁,編號22)
(4-pin CHA_FAN3/WP)
(請參閱第1頁,編號23)
(4-pin CPU_FAN1)
(請參閱第1頁,編號5)

本主機板配備 4-Pin CPU 風扇(靜音風扇)接頭。若您計畫連接 3-Pin CPU 風扇,請接至 Pin 1-3。
CPU/水冷幫浦風扇接頭 (4-pin CPU_FAN2/WP) (請參閱第1頁,編號4)

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇,請接至 Pin 1-3。
ATX 電源接頭 (24-pin ATXPWR1) (請參閱第1頁,編號8)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器,請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭 (8-pin ATX12V1) (請參閱第1頁,編號1)

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器,請插入 Pin 1 及 Pin 5。
* 警告:請確定已連接 CPU 的電源線,而非顯示卡的電源線。請勿將 PCIe 電源線插入此接頭。

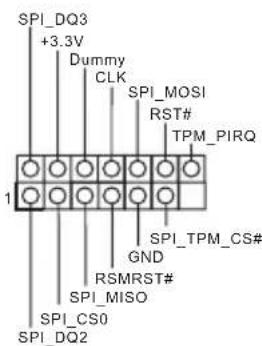

SPI TPM 排針 (13-pin SPI_TPM_J1) (請參閱第1頁,編號18)
| Thunderbolt AIC 接頭(5-pin TB1)(請參閱第 1 頁,編號 24) | ![]() | 請透過 GPIO 纜線將 ThunderboltTM 附加介面卡 (AIC)接至此接頭。* 請將 ThunderboltTM AIC 卡安裝於 PCIE3(預設插槽)。 |
| RGB LED 排針(4-pin RGB_LED1)(請參閱第 1 頁,編號 6)(4-pin RGB_LED2)(請參閱第 1 頁,編號 26) | ![]() ![]() | 這兩組 RGB LED 排針用於連接 RGB LED 延長線,可供使用者選擇各種 LED 照明效果。警告:切勿以錯誤方向安裝 RGB LED 纜線,否則纜線可能損壞。* 關於這種排針的詳細說明,請參閱第 33 頁。 |
| 可定址 LED 排針(3-pin ADDR_LED1)(請參閱第 1 頁,編號 7)(3-pin ADDR_LED2)(請參閱第 1 頁,編號 27) | ![]() ![]() | 這兩個排針用於連接可讓使用者選擇各種 LED 燈效的可定址 LED 延長線。警告:切勿以錯誤方向安裝可定址 LED 纜線,否則纜線可能損壞。* 關於這種排針的詳細說明,請參閱第 34 頁。 |
Spesifikasi
