B560M Pro4/ac - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base Micro ATX
Factor de forma	Micro ATX
Chipset	Intel B560
Socket del procesador	LGA1200
Procesadores compatibles	Intel Core 10ª y 11ª generación
Tipo de memoria	DDR4, doble canal, no ECC, sin búfer
Capacidad máxima de memoria	128 GB
Número de ranuras de memoria	4 x DIMM
Ranuras de expansión PCIe	2 x PCIe x16 (Gen4 según CPU), 1 x PCIe 3.0 x1
Almacenamiento SATA	6 x SATA3 6 Gb/s (desactivación si se usa M.2 SATA)
Almacenamiento M.2	1 x Hyper M.2 (Gen4 x4, 11ª gen), 1 x Ultra M.2 (Gen3 x4/SATA)
Gráficos integrados	Intel UHD Graphics, salida HDMI 2.0 (11ª gen)/1.4 (10ª gen)
Audio	Realtek ALC897, 7.1 canales, Nahimic
Red Ethernet	Intel I219V Gigabit LAN
Wi-Fi / Bluetooth	Wi-Fi 802.11ac (2,4/5 GHz), Bluetooth 5.1
Conectividad panel trasero	1x PS/2, 1x HDMI, 4x USB 3.2 Gen1, 2x USB 2.0, 1x RJ-45, 3x conector de audio
Conectividad interna	USB 3.2 Gen1 (header + Tipo-C), USB 2.0 (2 headers), audio, RGB, TPM, Thunderbolt
Alimentación requerida	ATX 24 pines + ATX 12V 8 pines
BIOS	UEFI AMI con interfaz gráfica multilingüe
Sistema operativo compatible	Windows 10 de 64 bits
Funciones especiales	Protección contra sobretensiones y descargas electrostáticas, LED RGB direccionable, overclocking
Mantenimiento	Limpiar con un paño suave y seco. Evitar cualquier líquido. Desconectar antes del mantenimiento.
Seguridad	Manipular con precaución contra las descargas electrostáticas. No tocar los circuitos.
Accesorios incluidos	Guía de instalación rápida, CD de asistencia, 2 cables SATA, antenas Wi-Fi, tornillos M.2, separador, panel E/S

Preguntas frecuentes - B560M Pro4/ac ASROCK

¿Qué procesadores son compatibles con la placa base ASRock B560M Pro4/ac?

La placa base soporta procesadores Intel Core de 10ª y 11ª generación en socket LGA1200. Las GPU integradas son compatibles, pero solo los procesadores con gráficos integrados permiten usar las salidas de video.

¿Cuántas ranuras de memoria DDR4 tiene y cuál es la capacidad máxima?

La placa base dispone de 4 ranuras DIMM DDR4 en configuración de doble canal. La capacidad máxima soportada es de 128 GB (con módulos de 32 GB cada uno). Las frecuencias dependen del procesador: hasta 4800 MHz en OC con CPU de 11ª gen, y hasta 4600 MHz con los de 10ª gen.

¿Cómo instalar correctamente el procesador en el socket LGA1200?

Asegúrese de que la palanca del socket esté levantada, alinee las muescas del procesador con las marcas del socket, luego baje suavemente el procesador sin forzar. Cierre la palanca. Aplique pasta térmica antes de instalar el disipador.

¿La placa base soporta Wi-Fi y Bluetooth?

Sí, el modelo B560M Pro4/ac integra un módulo Wi-Fi 802.11ac (2,4/5 GHz) y Bluetooth 5.1. Las antenas se incluyen en el empaque (opcionales). Para usar Wi-Fi, debe instalar las antenas y los controladores adecuados.

¿Cómo actualizar el BIOS de la placa base?

Descargue la última versión del BIOS desde el sitio de ASRock. Copie el archivo en una unidad USB formateada en FAT32. Reinicie el PC y presione F2 o Supr para entrar en el BIOS. Use la herramienta Instant Flash para seleccionar el archivo e iniciar la actualización. No corte la alimentación durante el proceso.

¿Qué tipos de almacenamiento son compatibles?

La placa base ofrece 6 puertos SATA3 (6 Gb/s) y 2 ranuras M.2: un Hyper M.2 (Gen4 x4, 64 Gb/s) reservado para procesadores de 11ª gen, y un Ultra M.2 (Gen3 x4 o SATA). Los SSD NVMe se pueden usar como disco de arranque.

¿Cómo conectar los cables del panel frontal?

Consulte el diagrama del conector PANNEL1 en el manual. Conecte el botón de encendido (PWRBTN), el LED de encendido (PLED+/-), el botón de reinicio (RESET) y el LED de actividad del disco duro (HDLED+/-). Respete la polaridad para los LED.

¿Puedo usar módulos de memoria ECC?

Los módulos UDIMM ECC son físicamente compatibles, pero funcionarán en modo no ECC (las capacidades de corrección de errores no estarán activas). Para uso en ECC, se necesita un chipset y un procesador de servidor.

¿Cómo activar el perfil XMP para la memoria?

Entre en el BIOS (F2/Supr al inicio). Vaya a la pestaña OC Tweaker o DRAM Configuration. Active el perfil XMP 2.0 para aplicar automáticamente las frecuencias y tiempos óptimos. Guarde y reinicie.

¿Qué hacer si la placa base no arranca?

Primero verifique las conexiones: alimentación de 24 pines y 8 pines, cable del panel frontal. Pruebe con un solo módulo de RAM. Intente borrar el CMOS cortocircuitando el puente CLRMOS1 (consulte el manual). Si nada funciona, verifique la compatibilidad de los componentes y consulte el soporte de ASRock.

MANUAL DE USUARIO B560M Pro4/ac ASROCK

Gracias por comprar la placa base ASRock B560M Pro4/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock B560M Pro4/ac (Factor de forma Micro ATX)
• Guía de instalación rápida de ASRock B560M Pro4/ac • CD de soporte de ASRock B560M Pro4/ac • 2 x Cables de datos Serie ATA (SATA) (Opcional) • 2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional) • 2 x Tornillos para sockets M.2 (Opcional) • 1 x separador para socket M.2 (Opcional) • 1 x escudo panel E/S

1.2 Especificaciones

Plataforma	• Factor de forma Micro ATX• Diseño de condensador sólido
CPU	• Admite procesadores Intel® CoreTM de la 10 a generación y procesadores Gen Intel® CoreTM de la 11 a generación (LGA1200)• Digi Power design• Diseño de 8 fases de alimentación• Admite Intel® Turbo Boost Technology 3.0
Conjunto de chips	• Intel® B560
Memoria	• Tecnología de memoria DDR4 de doble canal• 4 x ranuras DIMM DDR4• Los procesadores Intel® CoreTM de la 11 a generación admiten memoria sin búfer DDR4 no ECC hasta 4800+(OC)*• Los procesadores Intel® CoreTM de la 10 a generación admiten memoria sin búfer DDR4 no ECC hasta 4600+(OC)** Intel® CoreTM (i9/i7/i5) de la 11 a generación admiten DDR4 de hasta 2933; CoreTM (i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.* Intel® CoreTM (i9/i7) de la 10 a generación admiten DDR4 de hasta 2933; CoreTM (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)• Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)• Capacidad máxima de memoria del sistema: 128GB• Admite Perfil de memoria extremo de Intel® (XMP) 2.0
Ranura de expansión	Procesadores Gen Intel® CoreTM de la 11 a generación• 2 x Ranuras PCI Express x16 (PCIE1/PCIE3: simple a Gen4x16 (PCIE1); dual a Gen4x16 (PCIE1) / Gen3x4 (PCIE3))Procesadores Gen Intel® CoreTM de la 10 a generación• 2 x Ranuras PCI Express x16 (PCIE1/PCIE3: simple a Gen3x16 (PCIE1); dual a Gen3x16 (PCIE1) / Gen3x4 (PCIE3))* Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 3.0 x1• Compatible con AMD Quad CrossFireXTM y CrossFireXTM• 1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/BT tipo 2230 e Intel® CNVi (WiFi/BT integrado)

Gráficos

- Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

- Los procesadores Gen Intel® Core™ de la 11ª generación admiten la arquitectura de gráficos Intel® X° (Gen 12). Los procesadores Intel® Core™ de la 10ª generación admiten gráficos de la 9ª generación.

- Gráficos, Multimedia & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid/Switchable Graphics, OpenCL 2.1

- Seguridad de visualización y contenido: Rec. 2020 (gama de colores amplia), Microsoft PlayReady 3.0, disco Blu-ray UHD/ HDR

- Compatible con HDMI 2.0 con una resolución máxima de 4K x 2K (4096x2160) a 60Hz

- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.0 (se necesita un monitor compatible con HDMI)

- Compatible con HDCP 2.3 con puertos HDMI 2.0

- Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI 2.0

* Los procesadores Intel® Core™ de la 11ª generación admiten HDMI 2.0. Los procesadores Intel® Core™ de la 10ª generación admiten HDMI 1.4.

Audio

• 7.1 Audio CH HD (Códec de audio Realtek ALC897)

- Admite protección contra sobretensiones

- Audio Nahimic

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I219V

- Admite la función Reactivación de LAN

- Admite protección contra rayos y descargas electrostáticas (ESD)

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

LAN

• Módulo WiFi Intel® 802.11ac

inalámbrica

• Compatible con IEEE 802.11a/b/g/n/ac

• Compatible con Banda Dual (2,4/5 GHz)

- Compatible con conexión inalámbrica de alta velocidad hasta 433 Mbps

- Compatible con Bluetooth 5.1+ Alta velocidad clase II

E/S en panelposterior

2 x Puertos de antena1 x puerto de ratón/teclado PS/21 x puerto HDMI4 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Almacena-miento

6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con Intel Rapid Storage Technology 18, NCQ, AHCI y conexión en caliente** Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_1 se deshabilitará.1 x Zócalo Hyper M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2242/2260/2280 con clave M hasta Gen4x4 (64 Gb/s) (se admite solamente con procesadores Intel® CoreTM de la 11 a generación)**1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**** Admite unidad de estado sólido de NVMe como disco de arranque** Admite el kit U.2 de ASRock

Conector

1 x Conector SPI TPM1 x cabezal de intrusión de chasis y de altavoces2 x Cabezales de indicador LED RGB* Admite una tira de LED de hasta 12 V/3 A (36 W) en total2 x Cabezales de LED direcciones* Admite una tira de LED de hasta 5 V/3 A (15 W) en total1 x Conector para ventilador de la CPU (4 contactos)* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

- 3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x conector de alimentación ATX de 24 contactos - 1 Conector de alimentación de 8 contactos y 12 V (conector de alimentación de alta densidad) • 1 x Conector de audio en el panel frontal - 1 x Conector Thunderbolt AIC (5 contactos) (solamente se admite tarjeta ASRock Thunderbolt 4 AIC) - 2 x Bases de conexiones USB 2.0 (Admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas) - 1 x base de conexiones USB 3.2 Gen1 (Admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas) - 1 x Base de conexiones USB 3.2 Gen1 Tipo C en el panel frontal (Admite protección contra descargas electrostáticas)

Función de la BIOS

• BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüe
• Eventos de reactivación compatibles con ACPI 6.0
• Admite SMBIOS 2.7
• Varios ajustes de voltaje de núcleo y caché de CPU, GT, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO

Monitor de hardware

• Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Detección de CARCASA ABIERTA
• Supervisión del voltaje: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, voltaje CPU PLL

- Microsoft® Windows® 10 64 bits

Certificaciones

• FCC y CE
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Corto

Abierto

Puente de borrado de CMOS

(CLRMOS1)

(consulte la pág. 1, n° 25)

Puente de 2 contactos

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 15)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág. 1, n° 21)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

consulte la pág.1, n° 17)

(SATA3_1:

consulte la pág.1, n° 16)

Ángulo recto:

(SATA3_2:

consulte la pág. 1, n° 11)

(Superior)

(SATA3_3:

consulte la pág. 1, n° 12)

(Inferior)

(SATA3_4:

consulte la pág. 1, n° 14)

(Superior)

(SATA3_5:

consulte la pág. 1, n° 13)

(Inferior)

SATA3_0 SATA3_1

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

* Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_1 se deshabilitará.

Cabezales USB 2.0

(USB3_4 de 9 contactos)

(consulte la pág. 1, n° 20)

(USB5_6 de 9 contactos)

(consulte la pág. 1, n° 19)

Hay dos bases de conexiones USB 2.0 en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.2 Gen1

(USB3_5_6 de

19 contactos)

(consulte la pág. 1, n° 9)

Esta placa base tiene otra base de conexiones USB 3.2 Gen1. Cada cabezal USB 3.2 Gen1 admite dos puertos.

Base de conexiones

USB 3.2 Gen1 de tipo C

en el panel frontal

(F_USB3_TC_1 de

20 contactos)

(consulte la pág. 1, n° 10)

Existe una base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal en esta placa base

Esta base de conexiones se utiliza para conectar un módulo USB 3.2

Gen1 para p adicionales.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, n° 28)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97. E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos)

(consulte la pág. 1, n° 29)

(CHA_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 22)

(CHA_FAN3/WP de 4 contactos)

(consulte la pág. 1, n° 23)

Esta placa base proporciona tres conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 contactos)

(consulte la pág. 1, n° 5)

Esta placa base contiene un conector de ventilador de CPU de 4 contactos (ventilador silencioso). Si tiene pensado conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 4)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensado conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 8)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Conector de alimentación ATX de 12 V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de alimentación ATX de 12 V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de que el cable de alimentación conectado corresponda a este CPU y no a la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

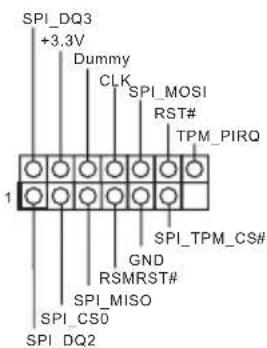

Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la pág. 1, n° 18)

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Conector Thunderbolt AIC (TB1 de 5 contactos) (consulte la pág. 1, nº 24)

Enchufe una tarjeta complementaria (AIC) Thunderbolt™ a este conector mediante el cable GPIO. * Instale la tarjeta Thunderbolt™ AIC a PCIE3 (ranura predeterminada).

Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, n° 6)

(RGB_LED2 de 4 contactos) (consulte la pág. 1, n° 26)

Estas dos bases de conexiones LED RGB se utilizan para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 33 para obtener más instrucciones sobre esta base de conexiones.

Cabezales de LED direcciones (ADDR_LED1 de 3 contactos) (consulte la pág. 1, n° 7)

(ADDR_LED2 de 3 contactos) (consulte la pág. 1, n° 27)

Estas dos bases de conexiones se usan para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 34 para obtener más instrucciones sobre esta base de conexiones.

1 Introducción

(PAINEL1 de 9 pines) (ver p.1, N.º 15)

ver p.1, N.° 11) (superior)

(SATA3_3:

ver p.1, N.° 12) (inferior)

(SATA3_4:

ver p.1, N.° 14) (superior)

(SATA3_5:

ver p.1, N.° 13 (inferior)

SATA3_0 SATA3_1

Conector de audio del panel frontal (HD_AUDIO1 de 9 pines) (ver p.1, N.º 28)

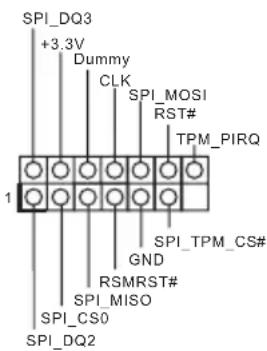

Plataforma SPI TPM (SPI_TPM_J1 de 13 pines) (ver p.1, N.º 18)

Conector Thunderbolt AIC (TB1 de 5 pines) (ver p.1, N.º 24)

Cabezales de LED RGB (RGB_LED1 de 4 pines) (ver p.1, N.º 6)

(RGB_LED2 de 4 pines) (ver p.1, N.º 26)

(ADDR_LED2 de 3 pines) (ver p.1, N.º 27)
