제품 유형	Micro ATX 메인보드
폼 팩터	Micro ATX
칩셋	Intel B560
프로세서 소켓	LGA1200
지원 프로세서	Intel Core 10세대 및 11세대
메모리 유형	DDR4, 듀얼 채널, 비 ECC, 버퍼 미포함
최대 메모리 용량	128GB
메모리 슬롯 수	4 x DIMM
PCIe 확장 슬롯	2 x PCIe x16 (CPU에 따라 Gen4), 1 x PCIe 3.0 x1
SATA 저장소	6 x SATA3 6Gb/s (M.2 SATA 사용 시 비활성화)
M.2 저장소	1 x Hyper M.2 (Gen4 x4, 11세대), 1 x Ultra M.2 (Gen3 x4/SATA)
내장 그래픽	Intel UHD Graphics, HDMI 2.0 출력(11세대)/1.4(10세대)
오디오	Realtek ALC897, 7.1채널, Nahimic
이더넷	Intel I219V 기가비트 LAN
Wi-Fi / 블루투스	Wi-Fi 802.11ac (2.4/5GHz), 블루투스 5.1
후면 패널 커넥터	1x PS/2, 1x HDMI, 4x USB 3.2 Gen1, 2x USB 2.0, 1x RJ-45, 3x 오디오 잭
내부 커넥터	USB 3.2 Gen1 (헤더 + Type-C), USB 2.0 (헤더 2개), 오디오, RGB, TPM, 썬더볼트
필요 전원	ATX 24핀 + ATX 12V 8핀
BIOS	다국어 그래픽 인터페이스의 UEFI AMI
지원 운영체제	Windows 10 64비트
특수 기능	과전압 및 정전기 방전 보호, 주소 지정 가능 RGB LED, 오버클럭
유지 관리	부드럽고 마른 천으로 청소하십시오. 액체를 피하십시오. 청소 전에 전원을 분리하십시오.
안전	정전기 방전에 주의하여 취급하십시오. 회로를 만지지 마십시오.
포함 액세서리	빠른 설치 가이드, 지원 CD, SATA 케이블 2개, Wi-Fi 안테나, M.2 나사, 스탠드오프, I/O 패널

자주 묻는 질문 - B560M Pro4/ac ASROCK

ASRock B560M Pro4/ac 메인보드와 호환되는 프로세서는 무엇인가요?

이 메인보드는 LGA1200 소켓의 Intel Core 10세대 및 11세대 프로세서를 지원합니다. 내장 그래픽이 있는 프로세서만 비디오 출력을 사용할 수 있습니다.

DDR4 메모리 슬롯은 몇 개이며 최대 용량은 얼마인가요?

이 메인보드는 4개의 DDR4 DIMM 슬롯을 듀얼 채널 구성으로 제공합니다. 지원되는 최대 용량은 128GB(각각 32GB 모듈)입니다. 주파수는 프로세서에 따라 다릅니다: 11세대 CPU는 최대 4800MHz(OC), 10세대는 최대 4600MHz입니다.

LGA1200 소켓에 프로세서를 올바르게 설치하는 방법은 무엇인가요?

소켓 레버가 올라와 있는지 확인하고, 프로세서의 노치를 소켓의 표시와 맞춘 다음 힘을 가하지 않고 부드럽게 내려놓으십시오. 레버를 닫으십시오. 방열판을 설치하기 전에 서멀 페이스트를 바르십시오.

이 메인보드는 Wi-Fi와 블루투스를 지원하나요?

네, B560M Pro4/ac 모델은 Wi-Fi 802.11ac(2.4/5GHz) 및 블루투스 5.1 모듈을 내장하고 있습니다. 안테나는 패키지에 포함되어 있습니다(선택 사항). Wi-Fi를 사용하려면 안테나와 해당 드라이버를 설치해야 합니다.

메인보드 BIOS를 업데이트하는 방법은 무엇인가요?

ASRock 웹사이트에서 최신 BIOS 버전을 다운로드하십시오. 파일을 FAT32로 포맷된 USB 드라이브에 복사하십시오. PC를 다시 시작하고 F2 또는 Del을 눌러 BIOS로 들어갑니다. Instant Flash 도구를 사용하여 파일을 선택하고 업데이트를 시작하십시오. 프로세스 중에 전원을 끄지 마십시오.

지원되는 저장 장치 유형은 무엇인가요?

이 메인보드는 6개의 SATA3 포트(6Gb/s)와 2개의 M.2 슬롯을 제공합니다: 하나는 Hyper M.2(Gen4 x4, 64Gb/s)로 11세대 프로세서 전용, 다른 하나는 Ultra M.2(Gen3 x4 또는 SATA)입니다. NVMe SSD는 부팅 디스크로 사용할 수 있습니다.

전면 패널 케이블을 어떻게 연결하나요?

매뉴얼의 PANNEL1 헤더 다이어그램을 참조하십시오. 전원 버튼(PWRBTN), 전원 LED(PLED+/-), 리셋 버튼(RESET), HDD 활동 LED(HDLED+/-)를 연결하십시오. LED의 극성을 준수하십시오.

ECC 메모리 모듈을 사용할 수 있나요?

UDIMM ECC 모듈은 물리적으로 호환되지만 비 ECC 모드로 작동합니다(오류 수정 기능이 활성화되지 않음). ECC를 사용하려면 서버 칩셋과 프로세서가 필요합니다.

메모리 XMP 프로필을 활성화하는 방법은 무엇인가요?

BIOS로 들어가십시오(시작 시 F2/Del). OC Tweaker 또는 DRAM Configuration 탭으로 이동하십시오. XMP 2.0 프로필을 활성화하여 최적의 주파수와 타이밍을 자동으로 적용하십시오. 저장하고 재시작하십시오.

메인보드가 부팅되지 않으면 어떻게 해야 하나요?

먼저 연결을 확인하십시오: 24핀 및 8핀 전원, 전면 패널 케이블. RAM 하나만 꽂아 테스트하십시오. CLRMOS1 점퍼를 단락시켜 CMOS를 클리어해 보십시오(매뉴얼 참조). 그래도 작동하지 않으면 구성 요소 호환성을 확인하고 ASRock 지원팀에 문의하십시오.

사용 설명서 B560M Pro4/ac ASROCK

ASRock B560M Pro4/ac 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock의 일관되고 엄격한 품질 관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적인 정보를 구하십시오. ASRock의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com

1.1 포장 내용물

• ASRock B560M Pro4/ac 마더보드 (Micro ATX 폼 팩터)
• ASRock B560M Pro4/ac 간편 설치 안내서 • ASRock B560M Pro4/ac 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2개 (선택 품목)
• ASRock WiFi 2.4/5 GHz 안테나 2개 (선택 품목) • M.2 소켓용 나사 2개 (선택 품목) • M.2 소켓용 스탠드오프 1개 (선택 품목) • I/O 패널 실드 1개

1.2 규격

플랫폼	Micro ATX 품 팩터솔리드 콘덴서 구조
CPU	10th Gen Intel® CoreTM프로세서 및 11th Gen Intel® CoreTM프로세서 (LGA1200) 지원Digi Power design8 개 전원 위상 구조Intel® Turbo Boost Max Technology 3.0 지원
침세트	Intel® B560
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개 11th Gen Intel® CoreTM프로세서는 DDR4 비 ECC, 비버퍼링 메모리 최대 4800+(OC) 를 지원합니다 .* 10th Gen Intel® CoreTM프로세서는 DDR4 비 ECC, 비버퍼링 메모리 최대 4600+(OC) 를 지원합니다 .* * 11th Gen Intel® CoreTM(i9/i7/i5) 은 DDR4 최대 2933 지원 ,CoreTM(i3), Pentium® 및 Celeron® 은 DDR4 최대 2666 은 지원합니다 .* 10th Gen Intel® CoreTM(i9/i7) 은 DDR4 최대 2933 지원 ,CoreTM(i5/i3), Pentium® 및 Celeron® 은 DDR4 최대 2666 은 지원합니다 .*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 .(http://www.asrock.com/)ECC UDIMM 메모리 모듈 (비 -ECC 모드에서 작동함 ) 지원시스템 메모리 최대 용량 : 128GBIntel® Extreme Memory Profile (XMP) 2.0 지원
확장 슬롯	11th Gen Intel® CoreTM프로세서PCI Express x16 슬롯 2 개 (PCIE1/PCIE3: 단일 @ Gen4x16(PCIE1), 이중 @ Gen4x16(PCIE1) / Gen3x4(PCIE3)) 10th Gen Intel® CoreTM프로세서PCI Express x16 슬롯 2 개 (PCIE1/PCIE3: 단일 @ Gen3x16(PCIE1), 이중 @ Gen3x16(PCIE1) / Gen3x4(PCIE3))* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원PCI Express 3.0 x1 슬롯 1 개AMD Quad CrossFireXTM및 CrossFireXTM지원M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈 및 Intel® CNVi( 통합형 WiFi/BT) 지원

그래픽

• Intel® UHD 그래픽스 빌트-인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다.
• 11세대 Intel® Core™ 프로세서는 Intel® X® Graphics Architecture(Gen 12)를 지원합니다. 10세대 Intel® Core™ 프로세서는 Gen 9 Graphics를 지원합니다.
• 그래픽, 미디어 & 컴퓨터: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
• 디스플레이 & 콘텐츠 보안: Rec. 2020(Wide Color Gamut), Microsoft PlayReady 3.0, UHD/HDR 블루레이 디스크 HDMI 2.0 지원 (최대 해상도 4K x 2K (4096x2160) @ 60Hz)
• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.0 포트 포함) 지원 (HDMI 호환 모니터 필요)
• HDCP 2.3(HDMI 2.0 포트 포함) 지원
• HDMI 2.0 포트를 이용한 4K Ultra HD(UHD) 재생 지원 * 11세대 Intel® Core™ 프로세서는 HDMI 2.0을 지원합니다. 10세대 Intel® Core™ 프로세서는 HDMI 1.4를 지원합니다.

오디오

7.1 CH HD 오디오 (Realtek ALC897 오디오 코덱) . 서라운드 보호 지원 - Nahimic 오디오

LAN

• Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V - Wake-On-LAN 지원 - 번개/ESD 보호 지원 - 절전형 이더넷 802.3az 지원 - PXE 지원

무선 LAN

• Intel® 802.11ac WiFi 모듈
• IEEE 802.11a/b/g/n/ac 지원
• 듀얼 밴드 (2.4/5 GHz) 지원 • 최대 433Mbps의 고속 무선 연결 지원
• Bluetooth 5.1+ 고속 클래스 II 지원

후면 패널 I/O

- 안테나 포트 2개 - PS/2 마우스 / 키보드 포트 1개 - HDMI 포트 1개 - USB 3.2 Gen1 포트 4개 (ESD 보호 지원) - USB 2.0 포트 2개 (ESD 보호 지원) - LED 장착 RJ-45 LAN 포트 1개 (ACT/LINK LED 및 SPEED LED) - HD 오디오 잭: 라인 입력/전면 스피커/마이크

저장 장치

- SATA3 6.0Gb/s 커넥터 6개가 Intel 빠른 저장 기술 18, NCQ, AHCI 및 핫 플러그 지원 *

* SATA- 타입 M.2 장치에서 M2_2을 사용 중이면, SATA3_1이 비활성화됩니다.

- 하이퍼 M.2 소켓(M2_1) 1개, M 키 타입 2242/2260/2280 M.2 PCI Express 모듈을 Gen4x4(64Gb/s)까지 지원(11세대 Intel® Core™ 프로세서에서만 지원됨)**

- Ultra M.2 소켓 1개(M2_2), M 키 타입 2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 Gen3까지의 M.2 PCI Express 모듈 4개 지원(32 Gb/s)**

**NVMe SSD를 부팅 디스크로 사용 가능하도록 지원

** ASRock U.2 키트 지원

커넥터

• SPI TPM 헤더 1개 - 새시 침입 및 스피커 헤더 1개
• RGB LED 헤더 2개 *전체 최대 12V/3A, 36W LED 스트립 지원 - 주소 지정 가능한 LED 헤더 2개 *전체 최대 5V/3A, 15W LED 스트립 지원
• CPU 팬 커넥터(4핀) 1개

*CPU 팬 커넥터는 팬 전력이 최대 1A(12W)인 CPU 팬을 지원합니다.

- CPU/워터펌프 팬 커넥터(4핀) 1개 (스마트 팬 속도 제어)

* CPU/워터펌프 팬은 팬 전력이 최대 2A(24W)인 수냉식 콜러 팬을 지원합니다.

- 새시/워터펌프 팬 커넥터(3핀) 4개 (스마트 팬 속도 제어)

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W)인 수냉식 콜러 팬을 지원합니다.

*3핀 또는 4핀 팬이 사용 중인 경우, CPU_FAN2/WP,

CHA_FAN1/WP, CHA_FAN2/WP 및 CHA_FAN3/WP가 자동으로 감지할 수 있습니다.

	24 핀 ATX 전원 커넥터 1 개8 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터 )전면 패널 오디오 커넥터 1 개Thunderbolt AIC 커넥터 1 개 (5 핀 )(ASRock Thunderbolt 4 AIC 카드 지원 )USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원 )USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 )(ESD 보호 지원 )전면 패널 타입 C USB 3.2 Gen1 헤더 1 개 (ESD 보호 지원 )
BIOS 기능	다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOSACPI 6.0 준수 웨이크 업 이벤트SMBIOS 2.7 지원CPU 코어 / 캐시 , GT, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO 전압 다중 조정
하드웨어모니터	팬 타코미터 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절 ): CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬팬 다중 속도 제어 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬케이스 열림 감지전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, CPU PLL 전압
OS	Microsoft® Windows® 10 64- 비트
인증	FCC, CEErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 석용하거나 다큐체의오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자스스로 위험과 비용을 간수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 "단락" 됩니다. 점퍼 캡을 핀에 씌우지 않으면 점퍼가 "단선" 됩니다.

단락

단선

Clear CMOS 점퍼

(CLRMOS1)

(1페이지, 25번 항목 참조)

2핀 점퍼

CLRMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원 공급 장치에서 빼십시오. 15초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1의 핀들을 5초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다. CMOS를 지운 후 반드시 점퍼 캡을 제거하십시오.

CLRMOS1 핀을 5초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 BIOS 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다. CMOS를 지운 후에는 반드시 점퍼 캡을 제거하십시오.

CMOS를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9핀 PANEL1)

(1페이지, 15번 항목 참조)

새시의 전원 스위치, 리셋 스위치, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더

(7핀 SPK_CI1)

(1페이지, 21번 항목 참조)

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터

수직 :

(SATA3_0:

1페이지, 17번 항목 참조)

(SATA3_1:

1페이지, 16번 항목 참조) 우측 각도 :

(SATA3_2:

1페이지, 11번 항목 참조)

(높게)

(SATA3_3:

1페이지, 12번 항목 참조)

(낮게)

(SATA3_4:

1페이지, 14번 항목 참조)

(높게)

(SATA3_5:

1페이지, 13번 항목 참조)

(낮게)

SATA3_4 SATA3_2

SATA3_0 SATA3_1

이들 6개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송

속도를 제공하는 내부 저장장치용 SATA 데이터 케이블을 지원합니다.

* SATA 타입 M.2 장치에서 M2_2를 사용 중이면,

SATA3_1이 비활성화됩니다.

USB 2.0 헤더

(9핀 USB3_4)

(1페이지, 20번 항목 참조)

(9핀 USB5_6)

(1페이지, 19번 항목 참조)

이 마더보드에는 USB 2.0 헤더 두 개가 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더

(19핀 USB3_5_6)

(1페이지, 9번 항목 참조)

이 마더보드에는 하나의 USB

3.2 Gen1 헤더가 있습니다. 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 타입 C USB 3.2

Gen1 헤더

(20핀 F_USB3_TC_1)

(1페이지, 10번 항목 참조)

이 마더보드에는 전면 패널 타입 C USB 3.2 Gen1 헤더 1개가 있습니다. 이 헤더는 추가 USB 3.2 Gen1 포트용

USB 3.2 Gen1 모듈을 연결하는 데 사용됩니다.

전면 패널 오디오 헤더

(9핀 HD_AUDIO1)

(1페이지, 28번 항목 참조)

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널과 이어가 HDA를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오:

A. Mic_IN(MIC)을 MIC2_L에 연결합니다. B. Audio_R(RIN)을 OUT2_R에 연결하고 Audio_L(LIN)을 OUT2_L에 연결합니다. C. 접지(GND)를 접지(GND)에 연결합니다. D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다. E. 전면 마이크를 활성화하려면 Realtek 체이관에서 "FrontMic" 탭으로 가서 "Recording Volume(녹음 볼륨)"을 조정합니다.

새시/워터펌프 팬 커넥터

(4핀 CHA_FAN1/WP)

(1페이지, 29번 항목 참조)

이 마더보드에는 4핀 수랭식 새시 팬 커넥터 3개가 탑재되어 있습니다. 3핀 CPU시

수냉식 콜러 팬을 연결하려는 경우 핀 1-3에 연결하십시오.

(4핀 CHA_FAN2/WP)

(1페이지, 22번 항목 참조) (4핀 CHA_FAN3/WP) (1페이지, 23번 항목 참조)

CPU 팬 커넥터

(4핀 CPU_FAN1)

(1페이지, 5번 항목 참조)

이 마더보드에는 4핀 CPU

팬(저소음 팬) 커넥터가

탑재되어 있습니다. 3핀 CPU 팬을 연결하려는 경우 핀 1-3에 연결하십시오.

CPU/워터펌프 팬 커넥터

(4핀 CPU_FAN2/WP)

(1페이지, 4번 항목 참조)

이 마더보드에는 4핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다. 3핀 CPU 수냉식 팬을 연결하려는 경우 핀 1-3에 연결하십시오.

ATX 전원 커넥터

(24핀 ATXPWR1)

(1페이지, 8번 항목 참조)

이 마더보드에는 24핀 ATX 전원 커넥터가 탑재되어 있습니다. 20핀 ATX 전원 공급 장치를 사용하려면 핀 1과 핀 13을 따라 연결하십시오.

ATX 12V 전원 커넥터

(8핀 ATX12V1)

(1페이지, 1번 항목 참조)

이 마더보드에는 8핀

ATX 12V 전원 커넥터가

탑재되어 있습니다. 4핀 ATX 전원공급장치를 사용하려면 핀 1과 핀 5를 따라 연결하십시오.

*경고: 연결된 전원

케이블이 그래픽 카드가 아닌

CPU용인지 확인하십시오.

PCIe 전원 케이블을 이

커넥터에 꽂지 마십시오.

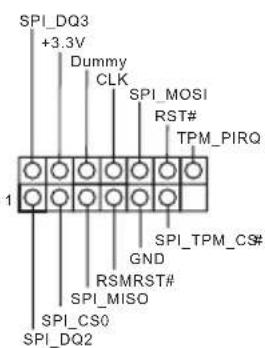

SPI TPM 헤더

(13핀 SPI_TPM_J1)

(1페이지, 18번 항목 참조)

이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합니다. TPM 시스템은 네트워크 보안을 강화하고, 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다.

Thunderbolt AIC 커넥터

(5핀 TB1)

(1페이지, 24번 항목 참조)

Thunderbolt™ 확장 카드(AIC)를 GPIO 케이블로 이 커넥터에 연결하십시오.

* Thunderbolt™ AIC 카드를 PCIE3(기본 슬롯)에 설치하십시오.

RGB LED 헤더

(4핀 RGB_LED1)

(1페이지, 6번 항목 참조)

이 2개의 RGB LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다.

(4핀 RGB_LED2)

(1페이지, 26번 항목 참조)

주의: RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오. 그럴 경우 케이블이 손상될 수 있습니다. *이 헤더에 대한 추가 지침은 33페이지를 참조하십시오.

주소 지정 가능한 LED 헤더

(3핀 ADDR_LED1)

(1페이지, 7번 항목 참조)

이 2개의 헤더는 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다.

(3핀 ADDR_LED2)

(1페이지, 27번 항목 참조)

주의: 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오. 그럴 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 34페이지를 참조하십시오.
