B560M Pro4/ac - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	Micro-ATX-Motherboard
Formfaktor	Micro-ATX
Chipsatz	Intel B560
Prozessorsockel	LGA1200
Unterstützte Prozessoren	Intel Core der 10. und 11. Generation
Speichertyp	DDR4, Dual-Channel, non-ECC, ungepuffert
Maximale Speicherkapazität	128 GB
Anzahl der Speichersteckplätze	4 x DIMM
PCIe-Erweiterungssteckplätze	2 x PCIe x16 (Gen4 je nach CPU), 1 x PCIe 3.0 x1
SATA-Speicher	6 x SATA3 6 Gb/s (Deaktivierung bei Verwendung von M.2 SATA)
M.2-Speicher	1 x Hyper M.2 (Gen4 x4, 11. Gen), 1 x Ultra M.2 (Gen3 x4/SATA)
Integrierte Grafik	Intel UHD Graphics, HDMI 2.0 (11. Gen)/1.4 (10. Gen)
Audio	Realtek ALC897, 7.1 Kanäle, Nahimic
Ethernet-Netzwerk	Intel I219V Gigabit LAN
Wi-Fi / Bluetooth	Wi-Fi 802.11ac (2,4/5 GHz), Bluetooth 5.1
Rückseitige Anschlüsse	1x PS/2, 1x HDMI, 4x USB 3.2 Gen1, 2x USB 2.0, 1x RJ-45, 3x Audio-Klinke
Interne Anschlüsse	USB 3.2 Gen1 (Header + Type-C), USB 2.0 (2 Header), Audio, RGB, TPM, Thunderbolt
Erforderliche Stromversorgung	ATX 24-Pin + ATX 12V 8-Pin
BIOS	UEFI AMI mit mehrsprachiger grafischer Oberfläche
Unterstütztes Betriebssystem	Windows 10 64-Bit
Besondere Funktionen	Überspannungs- und ESD-Schutz, adressierbare RGB-LEDs, Übertakten
Wartung	Mit einem weichen, trockenen Tuch reinigen. Vermeiden Sie Flüssigkeiten. Vor der Wartung vom Netz trennen.
Sicherheit	Vorsichtig behandeln, um elektrostatische Entladungen zu vermeiden. Berühren Sie keine Schaltkreise.
Im Lieferumfang enthaltenes Zubehör	Schnellinstallationsanleitung, Support-CD, 2 SATA-Kabel, Wi-Fi-Antennen, M.2-Schrauben, Abstandshalter, E/A-Blende

Häufig gestellte Fragen - B560M Pro4/ac ASROCK

Welche Prozessoren sind mit dem ASRock B560M Pro4/ac Motherboard kompatibel?

Die Hauptplatine unterstützt Intel Core Prozessoren der 10. und 11. Generation mit Sockel LGA1200. Integrierte GPUs sind kompatibel, aber nur Prozessoren mit integrierter Grafik ermöglichen die Nutzung der Videoausgänge.

Wie viele DDR4-Speichersteckplätze hat sie und wie hoch ist die maximale Kapazität?

Die Hauptplatine verfügt über 4 DDR4-DIMM-Steckplätze im Dual-Channel-Modus. Die maximale unterstützte Kapazität beträgt 128 GB (mit 32 GB Riegeln). Die Frequenzen hängen vom Prozessor ab: bis zu 4800 MHz im OC mit CPUs der 11. Gen und bis zu 4600 MHz mit CPUs der 10. Gen.

Wie installiere ich den Prozessor korrekt auf dem LGA1200-Sockel?

Stellen Sie sicher, dass der Sockelhebel angehoben ist, richten Sie die Kerben des Prozessors an den Markierungen des Sockels aus und senken Sie den Prozessor vorsichtig ab, ohne zu drücken. Schließen Sie den Hebel. Tragen Sie Wärmeleitpaste auf, bevor Sie den Kühler installieren.

Unterstützt das Motherboard Wi-Fi und Bluetooth?

Ja, das Modell B560M Pro4/ac verfügt über ein integriertes Wi-Fi 802.11ac (2,4/5 GHz) und Bluetooth 5.1. Die Antennen sind im Lieferumfang enthalten (optional). Um Wi-Fi zu nutzen, müssen die Antennen und die entsprechenden Treiber installiert werden.

Wie aktualisiere ich das BIOS des Motherboards?

Laden Sie die neueste BIOS-Version von der ASRock-Website herunter. Kopieren Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist. Starten Sie den PC neu und drücken Sie F2 oder Entf, um ins BIOS zu gelangen. Verwenden Sie das Tool Instant Flash, um die Datei auszuwählen und das Update zu starten. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

Welche Speichertypen werden unterstützt?

Das Motherboard bietet 6 SATA3-Anschlüsse (6 Gb/s) und 2 M.2-Steckplätze: einen Hyper M.2 (Gen4 x4, 64 Gb/s) ausschließlich für Prozessoren der 11. Generation und einen Ultra M.2 (Gen3 x4 oder SATA). NVMe-SSDs können als Startlaufwerk verwendet werden.

Wie schließe ich die Frontpanel-Kabel an?

Beachten Sie das Schema des PANNEAU1-Headers im Handbuch. Schließen Sie den Ein-/Ausschalter (PWRBTN), die Betriebs-LED (PLED+/-), den Reset-Schalter (RESET) und die Festplattenaktivitäts-LED (HDLED+/-) an. Beachten Sie die Polarität bei den LEDs.

Kann ich ECC-Speicherriegel verwenden?

UDIMM ECC-Riegel sind physisch kompatibel, arbeiten aber im Non-ECC-Modus (die Fehlerkorrekturfähigkeiten sind nicht aktiv). Für den ECC-Betrieb sind ein Server-Chipsatz und ein Server-Prozessor erforderlich.

Wie aktiviere ich das XMP-Profil für den Speicher?

Rufen Sie das BIOS auf (F2/Entf beim Start). Gehen Sie zur Registerkarte OC Tweaker oder DRAM Configuration. Aktivieren Sie das XMP 2.0-Profil, um automatisch die optimalen Frequenzen und Timings anzuwenden. Speichern und neu starten.

Was tun, wenn das Motherboard nicht startet?

Überprüfen Sie zuerst die Anschlüsse: 24-polige und 8-polige Stromversorgung, Frontpanel-Kabel. Testen Sie mit einem einzelnen RAM-Riegel. Versuchen Sie, das CMOS zu löschen, indem Sie den CLRMOS1-Jumper kurzschließen (siehe Handbuch). Wenn nichts funktioniert, überprüfen Sie die Kompatibilität der Komponenten und wenden Sie sich an den ASRock-Support.

BEDIENUNGSANLEITUNG B560M Pro4/ac ASROCK

Vielen Dank, dass Sie sich für das B560M Pro4/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifische Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock B560M Pro4/ac-Motherboard (Micro-ATX-Formfaktor) • ASRock B560M Pro4/ac-Schnellinstallationsanleitung • ASRock B560M Pro4/ac-Support-CD • 2 x Serial-ATA- (SATA) Datenkabel (optional) • 2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional) • 2 x Schrauben für M.2-Sockel (optional) • 1 x Abstandhalter für M.2-Sockel (optional) • 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	Micro-ATX-FormfaktorFeststoffkondensator-Design
Prozessor	Unterstützt Intel® CoreTM-Prozessoren der 10. Generation und Intel® CoreTM-Prozessoren der 11. Generation (LGA1200)Digi Power design8-LeistungsphasendesignUnterstützt Intel® Turbo Boost Max Technology 3.0
Chipsatz	Intel® B560
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeIntel® CoreTM-Prozessoren der 11. Gen. unterstützen ungepufferten DDR4-Non-ECC-Speicher bis 4800+(OC)*Intel® CoreTM-Prozessoren der 10. Gen. unterstützen ungepufferten DDR4-Non-ECC-Speicher bis 4600+(OC)*11. Generation Intel® CoreTM(i9/i7/i5) unterstützen DDR4 bis 2933;CoreTM(i3), Pentium® und Celeron® unterstützen DDR4 bis 2666.*10. Generation Intel® CoreTM(i9/i7) unterstützen DDR4 bis 2933;CoreTM(i5/i3), Pentium® und Celeron® unterstützen DDR4 bis 2666.*Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)Systemspeicher, max. Kapazität: 128GBUnterstützt Intel® Extreme Memory Profile (XMP) 2.0

Erweiterungs- steckplatz

11. Generation Intel® Core™-Prozessoren

- 2 x PCI-Express-x16-Steckplätze (PCIE1/PCIE3: einzeln bei Gen4x16 (PCIE1); doppelt bei Gen4x16 (PCIE1) / Gen3x4 (PCIE3))

10. Generation Intel® Core™-Prozessoren

- 2 x PCI-Express-x16-Steckplätze (PCIE1/PCIE3: einzeln bei Gen3x16 (PCIE1); doppelt bei Gen3x16 (PCIE1) / Gen3x4 (PCIE3))

* Unterstützt NVMe-SSD als Bootplatte

- 1 x PCI-Express 3.0-x1-Steckplatz - Unterstützt AMD Quad CrossFireX™ und CrossFireX™

- 1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul und Intel® CNVi (Wi-Fi/BT integriert)

Grafikkarte

• Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
• Generation Intel® Core™-Prozessoren unterstützen Intel® X® Graphics Architecture (Generation 12). 10. Generation Intel® Core™-Prozessoren unterstützen Generation 9 Graphics
• Grafik, Medien und Rechenleistung: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid- / umschaltbare Grafikkarte, OpenCL 2.1
• Display & Content Security: Rec. 2020 (breiter Farbraum), Microsoft PlayReady 3.0, UHD/HDR Blu-ray Disc
• Unterstützt HDMI 2.0 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.0-Port (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP 2.3 mit HDMI 2.0-Ports
• Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 2.0 -Ports

* 11. Generation Intel® Core™-Prozessoren unterstützen HDMI 2.0. 10. Generation Intel® Core™-Prozessoren unterstützen HDMI 1.4.

Audio

• 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) - Unterstützt Überspannungsschutz - Nahimic Audio

LAN

• Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel ^® I219V • Unterstützt Wake-On-LAN - Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE

Wireless

• Intel®-802.11ac-WLAN-Modul • Unterstützt IEEE 802.11a/b/g/n/ac • Unterstützt Dualband (2,4/5 GHz)
• Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/s
• Unterstützt Bluetooth 5.1 + High-Speed, Klasse II

Rückblende, E/A

• 2 x Antennenanschluss • 1 x PS/2-Maus-/Tastaturanschluss • 1 x HDMI-Port • 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung) • 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung) • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

- 6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt Intel Rapid Storage Technology 18, NCQ, AHCI und Hot-Plugging*

* Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_1 deaktiviert.

• 1 x Hyper-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2242/2260/2280-M.2-PCI-Express-Modul bis Gen4x4 (64 Gb/s) (nur unterstützt mit Intel® Core™-Prozessoren der 11. Gen.)**
• 1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) ** ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit

Anschluss

• 1 x SPI-TPM-Stiftleiste • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste • 2 x RGB-LED-Stiftleisten * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen • 2 x Adressierbare-LED-Stiftleiste * Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W). - 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W).

	3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W).* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)1 x Audioanschluss an Frontblende1 x Thunderbolt Erweiterungskartenanschluss (5-polig) (unterstützt ASRock Thunderbolt 4 AIC-Karten)2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)1 x USB-3.2-Gen1-Type-C-Stiftleiste an der Frontblende (unterstützt Schutz gegen elektrostatische Entladung)
BIOS-Funktion	AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 6.0-konforme AufweckereignisseSMBIOS 2.7-UnterstützungCPU-Kern/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO-Mehrfachspannungsanpassung
Hardware-überwachung	Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterLautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterMehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, CPU PLL-Spannung

Betriebssystem - Microsoft® Windows® 10, 64 Bit

Zertifizierungen • FCC, CE

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Kurz

Offen

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 25)

2-poliger Jumper

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunden, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 21)

Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-Anschlüsse Vertikal:

(SATA3_0:

siehe S. 1, Nr. 17)

(SATA3_1:

siehe S. 1, Nr. 16)

Winkel rechts:

(SATA3_2:

siehe S. 1, Nr. 11) (obere)

(SATA3_3:

siehe S. 1, Nr. 12) (untere)

(SATA3_4:

siehe S. 1, Nr. 14) (obere)

(SATA3_5:

siehe S. 1, Nr. 13) (untere)

SATA3_0 SATA3_1

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

* Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_1 deaktiviert.

USB 2.0-Stiftleisten

(9-polig, USB3_4)

(siehe S. 1, Nr. 20)

(9-polig, USB5_6)

(siehe S. 1, Nr. 19)

Es gibt zwei USB-2.0-Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stiftleiste

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 9)

Es gibt eine USB-3.2 Gen1-

Stiftleiste an diesem

Motherboard. Jede USB 3.2

Gen1-Stiftleiste kann zwei Ports unterstützen.

Type-C-USB-3.2 Gen1-

Stiftleiste für die

Frontblende

(20-polig, F_USB3_TC_1)

(siehe S. 1, Nr. 10)

Es gibt eine Type-C-

USB-3.2-Gen1-Stiftleiste für

die Frontblende an diesem

Motherboard. Diese Stiftleiste

dient dem Anschluss eines USB-

3.2-Gen1-Moduls für zusätzliche USB-3.2-Gen1-Ports.

Audiostiftleiste

Frontblende

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 28)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützen. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-/Wasserpumpen- Lüfteranschlüsse

(siehe S. 1, Nr. 29)

Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(siehe S. 1, Nr. 22)

(siehe S. 1, Nr. 23)

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-/Wasserpumpen-Lüfteranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 4)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 8)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

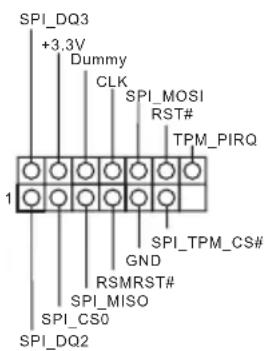

SPI-TPM-Stiftleiste (13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 18)

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Thunderbolt- Erweiterungskarten- anschluss (5-polig, TB1) (siehe S. 1, Nr. 24)

Bitte verbinden Sie eine Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss.

*Bitte installieren Sie die Thunderbolt™-AIC-Karte am PCIE3 (Standardsteckplatz).

RGB-LED-Stiftleisten (4-polig, RGB_LED1) (siehe S. 1, Nr. 6)

(4-polig, RGB_LED2) (siehe S. 1, Nr. 26)

Diese beiden RGB-Stiftleisten dienen dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 33.

Adressierbare-LED-Stiftleisten (3-polig, ADDR_LED1) (siehe S. 1, Nr. 7)

(3-polig, ADDR_LED2) (siehe S. 1, Nr. 27)

Diese beiden Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 34.

1 Einleitung
