INSTRUKCJA OBSŁUGI B560M Pro4/ac ASROCK

Dziękujemy za zakupienie płyty głównej ASRock B560M Pro4/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock B560M Pro4/ac (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock B560M Pro4/ac
• Pomocnicza płyta CD ASRock B560M Pro4/ac
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 2 x anteny ASRock WiFi 2,4/5 GHz (Opcjonalne)
  • 2 x śruby do gniazda M.2 (Opcjonalne)
  • 1 x gniazdo wsporcze do gniazda M.2 (Opcjonalna)
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa 10-tej generacji procesorów Intel® CoreTM i 11-tej generacji procesorów Intel® CoreTM (LGA1200)Digi Power designSekcja zasilania 8 Power Phase DesignObsługa technologii Intel® Turbo Boost Max 3.0
Chipset	Intel® B560
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMM11-tej generacji procesory Intel® CoreTM z obsługą niebuforowanej pamięci DDR4 nie-ECC, do 4800+(OC)*10-tej generacji procesory Intel® CoreTM z obsługą niebuforowanej pamięci DDR4 nie-ECC, do 4600+(OC)*11-tej generacji Intel® CoreTM (i9/i7/i5) obsługują DDR4 do 2933; CoreTM (i3), Pentium® i Celeron® obsługują DDR4 do 2666.*10-tej generacji Intel® CoreTM (i9/i7) obsługują DDR4 do 2933; CoreTM (i5/i3), Pentium® i Celeron® obsługują DDR4 do 2666.* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)Maks. wielkość pamięci systemowej: 128GBObsługa Intel® Extreme Memory Profile (XMP) 2.0
Gniazdo rozszerzenia	11-tej generacji procesory Intel® CoreTM2 x gniazda PCI Express x 16 (PCIE1/PCIE3: pojedyncze w 4 generacji x 16 (PCIE1); podwójne w 4 generacji x 16 (PCIE1) / 3 generacji x 4 (PCIE3))10-tej generacji procesory Intel® CoreTM2 x gniazda PCI Express x 16 (PCIE1/PCIE3: pojedyncze w 3 generacji x 16 (PCIE1); podwójne w 3 generacji x 16 (PCIE1) / 3 generacji x 4 (PCIE3))* Obsługą SSD NVMe, jako dysków rozruchowych1 x gniazdo PCI Express 3.0 x1Obsługa AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT)
Grafika	Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.11-tej generacji procesory Intel® CoreTM obsługują Intel® Xe Graphics Architecture (generacja 12). 10-tej generacji procesory Intel® CoreTM obsługują grafikę generacji 9Grafika, Media i komputery: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1Bezpieczeństwo wyświetlania i treści: Rec. 2020 (Szeroka paleta kolorów), Microsoft PlayReady 3.0, płyty Blu-ray UHD/HDRObsługa HDMI 2.0 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60HzObsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI 2.0 (Wymagany monitor zgodny z HDMI)Obsługa portów HDCP 2.3 z HDMI 2.0Obsługa odtwarzania 4K Ultra HD (UHD) z portami HDMI 2.0* 11-tej generacji procesory Intel® CoreTM obsługują HDMI 2.0. 10-tej generacji procesory Intel® CoreTM obsługują HDMI 1.4.

Audio	Dźwięk HD 7.1 CH (kodek audio Realtek ALC897)Obsługa zabezpieczenia przed przepięciamiNahimic Audio
LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VObsługa Wake-On-LANObsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESDObsługa Energy Efficient Ethernet 802.3azObsługa PXE

Bezprze-wodowa sieć LAN	Moduł WiFi Intel® 802.11acObsługa IEEE 802.11a/b/g/n/acObsługa dwóch pasm (2,4/5 GHz)Obsługa wysokiej szybkości połączeń bezprzewodowych do 433 MbpsObsługa Bluetooth 5.1 + Wysokiej szybkości klasa II
Tylny panel	2 x porty anteny
Wejścia/	1 x port myszy/klawiatury PS/2
Wyjścia	1 x port HDMI4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

Przechowy-wanie

6 x złącza SATA3 6,0 Gb/s, obsługa Intel Rapid Storage Technology 18), NCQ, AHCI i Hot Plug*Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_1.1 x Hyper M.2 Socket (M2_1), obsługuje moduł PCI Express M Key typ 2242/2260/2280 M.2 do generacji 4 x 4 (64 Gb/s) (Obsługa wyłącznie z 11^-1e^j generacji procesorami Intel® CoreTM)**1 x gniazdo Ultra M.2 (M2_2), obsługa M Key typu 2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**Obsługa SSD NVMe, jako dysków rozruchowych** Obsługa ASRock U.2 Kit

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Złącze	1 x złącze główkowe SPI TPM1 x złącze główkowe naruszenia obudowy i głośnika2 x złącza główkowe LED RGB* Obsługa łącznie do 12V/3A, pasek LED 36W2 x adresowalne złącza główkowe LED* Obsługa łącznie do 5V/3A, pasek LED 15W1 x złącze wentylatora CPU (4-pinowe)* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).1 x złącze wentylatora CPU/pompy wodnej (4-pinowe)(Inteligentne sterowanie prędkością obrotową wentylatora)* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe)(Inteligentne sterowanie prędkością obrotową wentylatora)* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.1 x 24 pinowe złącze zasilania ATX1 x 8 pinowe 12V złącze zasilania (Złącze zasilania Hi-Density)1 x złącze audio na panelu przednim1 x złącze Thunderbolt AIC (5-pinowe) (Obsługa kart ASRock Thunderbolt 4 AIC)2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD)1 x złącze główkowe USB 3.2 Gen1 typu C panelu czołowego (obsługa zabezpieczenia ESD)
Funkcja BIOS	Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUIZgodność zdarzeń wybudzania z ACPI 6.0Obsługa SMBIOS 2.7Wiele regulacji napięcia CPU Core/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO
Monitor sprzętu	Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejCichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejKontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejWykrywanie OTWARCIA OBUDOWYMonitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, napięcia CPU PLL
System operacyjny	Microsoft® Windows® 10 64-bitowy
Certyfikaty	FCC, CEGotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta".

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRMOS1)

(sprawdź s.1, Nr 25)

2-pinowa zworka

CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny profil użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki.

Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy. Wyreguluj opcję BIOS "Clear Status (Stan usuwania)", aby usunąć zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przełącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):

Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.

Złącze główkowe naruszenia obudowy i głośnika (7-pinowe SPK_CI1) (sprawdź s.1, Nr 21)

Podłącz to tego złącza główkowego naruszenie obudowy i głośnik obudowy.

Złącza Serial ATA3

Pionowy:

(SATA3_0:

sprawdź s.1, Nr 17)

(SATA3_1:

sprawdź s.1, Nr 16)

Kąt prosty:

(SATA3_2:

sprawdź s.1, Nr 11) (Górny)

(SATA3_3:

sprawdź s.1, Nr 12) (Dolny)

(SATA3_4:

sprawdź s.1, Nr 14) (Górny)

(SATA3_5:

sprawdź s.1, Nr 13) (Dolny)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3_0 SATA3_1

Te sześć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

* Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_1.

Złącza główkowe USB 2.0

(9-pinowe USB3_4)

(sprawdź s.1, Nr 20)

(9-pinowe USB5_6)

(sprawdź s.1, Nr 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Na tej płycie głównej znajdują się dwa złącza główkowe USB 2.0. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2

Genl

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 9)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX- GND IntA_PB_SSTX- GND IntA_PB_D+ Dummy 1

Na tej płycie głównej znajduje się jedno złącze główkowe USB 3.2 Gen1. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe Gen1

USB 3.2 typu C panelu

przedniego

(20-pinowe F_USB3_TC_1)

(sprawdź s.1, Nr 10)

USB Type-C Cable

Na tej płycie głównej dostępne jest jedno złącze główkowe Gen1 USB 3.2 typu C panelu przedniego. To złącze główkowe jest używane do podłączania modułu USB 3.2 Gen1 dla dodatkowych portów USB 3.2 Gen1.

Złącze główkowe audio panelu przedniego (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 28)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza /wentylatora pompy wodnej obudowy (4-pinowe CHA_FAN1/WP) (sprawdź s.1, Nr 29)

(4-pinowe CHA_FAN2/WP) (sprawdź s.1, Nr 22) (4-pinowe CHA_FAN3/WP) (sprawdź s.1, Nr 23)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 5)

Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej /CPU(4-pinowe CPU_FAN2/WP)(sprawdź s.1, Nr 4)		Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.
Złącze zasilania ATX(24-pinowe ATXPWR1)(sprawdź s.1, Nr 8)		Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V(8-pinowe ATX12V1)(sprawdź s.1, Nr 1)		Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12 V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.*Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty graficznej. Nie podłączaj do tego złącza kabla zasilającego PCIe.

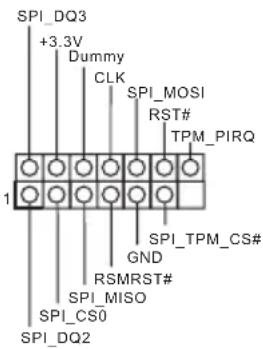

Złącze główkowe SPI TPM(13-pinowe SPI_TPM_J1)(sprawdź s.1, Nr 18)		To złącze obsługuje system SPI Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.
Złącze Thunderbolt AIC(5-pinowe TB1)(sprawdź s.1, Nr 24)		Podłącz do tego złącza dodatkową kartę ThunderboltTM (AIC) przez kabel GPIO.* Należy zainstalować kartę ThunderboltTM AIC do PCIE3 (gniazdo domyślne).
Złącza główkowe LED RGB(4-pinowe RGB_LED1)(sprawdź s.1, Nr 6)(4-pinowe RGB_LED2)(sprawdź s.1, Nr 26)		Te złącza główkowe RGB są używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 33.
Adresowalne złącza główkowe LED(3-pinowe ADDR_LED1)(sprawdź s.1, Nr 7)(3-pinowe ADDR_LED2)(sprawdź s.1, Nr 27)		Te dwa główkowe jest używane do podłączenia adresowalnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 34.
