MANUALE UTENTE AL 32 Plus Laserliner

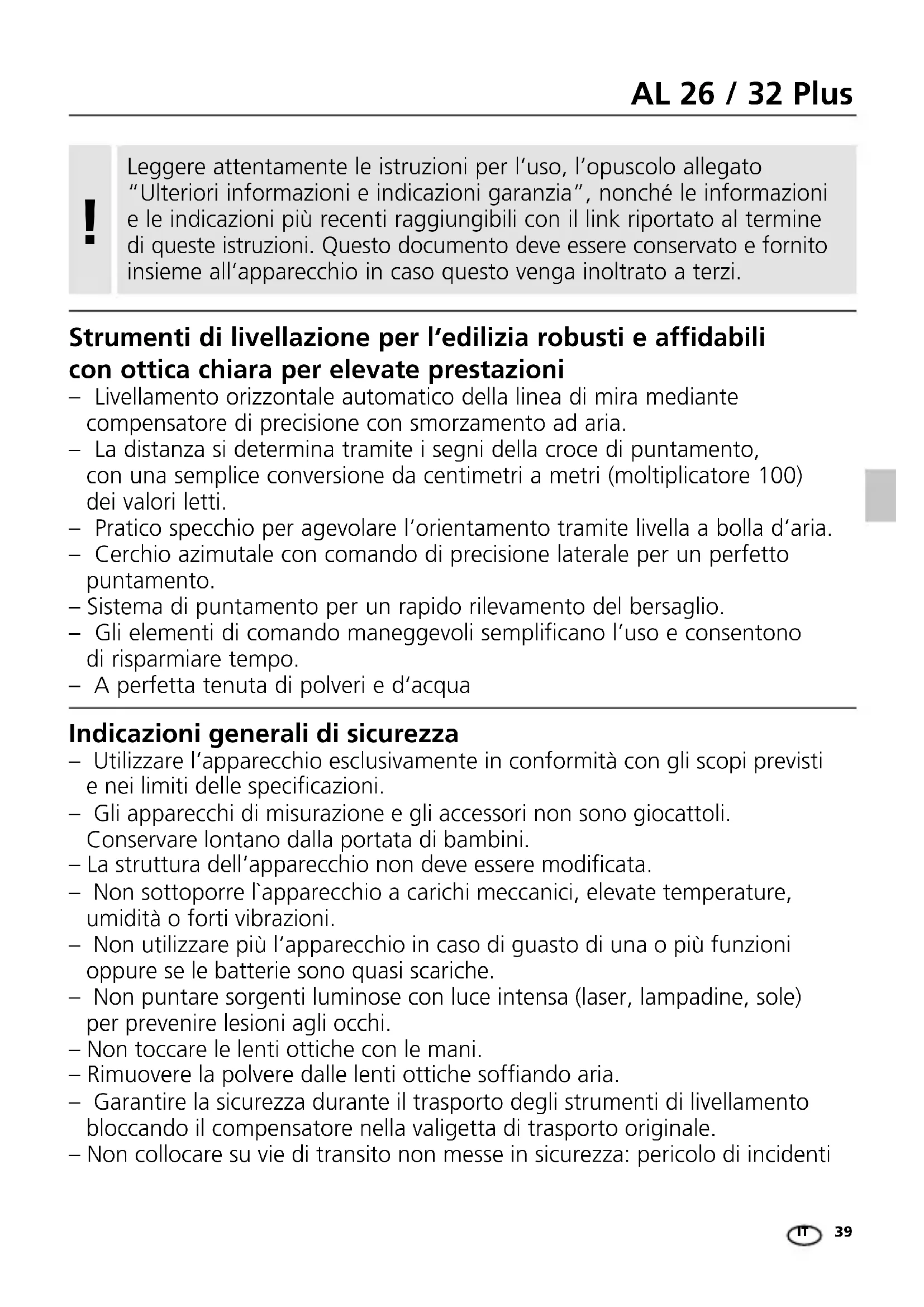

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini. – La struttura dell‘apparecchio non deve essere modicata. – Non sottoporre l`apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche. – Non puntare sorgenti luminose con luce intensa (laser, lampadine, sole) per prevenire lesioni agli occhi. – Non toccare le lenti ottiche con le mani. – Rimuovere la polvere dalle lenti ottiche sofando aria. – Garantire la sicurezza durante il trasporto degli strumenti di livellamento bloccando il compensatore nella valigetta di trasporto originale. – Non collocare su vie di transito non messe in sicurezza: pericolo di incidenti

Strumenti di livellazione per l‘edilizia robusti e affidabili con ottica chiara per elevate prestazioni – Livellamento orizzontale automatico della linea di mira mediante compensatore di precisione con smorzamento ad aria. – La distanza si determina tramite i segni della croce di puntamento, con una semplice conversione da centimetri a metri (moltiplicatore 100) dei valori letti. – Pratico specchio per agevolare l’orientamento tramite livella a bolla d’aria. – Cerchio azimutale con comando di precisione laterale per un perfetto puntamento. – Sistema di puntamento per un rapido rilevamento del bersaglio. – Gli elementi di comando maneggevoli semplificano l’uso e consentono di risparmiare tempo. – A perfetta tenuta di polveri e d‘acqua40

AL 26 AL 32 Per un puntamento di precisione la livella AL 32 presenta una divisione dei segmenti nel reticolo.

1. Mettere bene a fuoco il reticolo (5)

Allineare a mano in modo grossolano il telescopio sul colli- matore di livellazione (con il sistema di puntamento rapido).

Mettere a fuoco l‘immagine del collimatore con la relativa manopola; con l‘ausilio del comando di precisione laterale, ruotare la croce di mira precisamente nel centro del collimatore.

4. Controllare che la messa a fuoco sia esente da parallasse. La messa

a fuoco è perfetta se la croce di mira e la divisione del collimatore non si sono spostati l‘una contro l‘altra anche in caso di angolo visivo modificato (allontanare e avvicinare l‘occhio davanti all‘oculare). Per escludere inesattezze collocare l’apparecchio sul luogo della misurazione 15 minuti prima di iniziare a utilizzarlo per consentirgli di adattarsi alla temperatura ambiente.

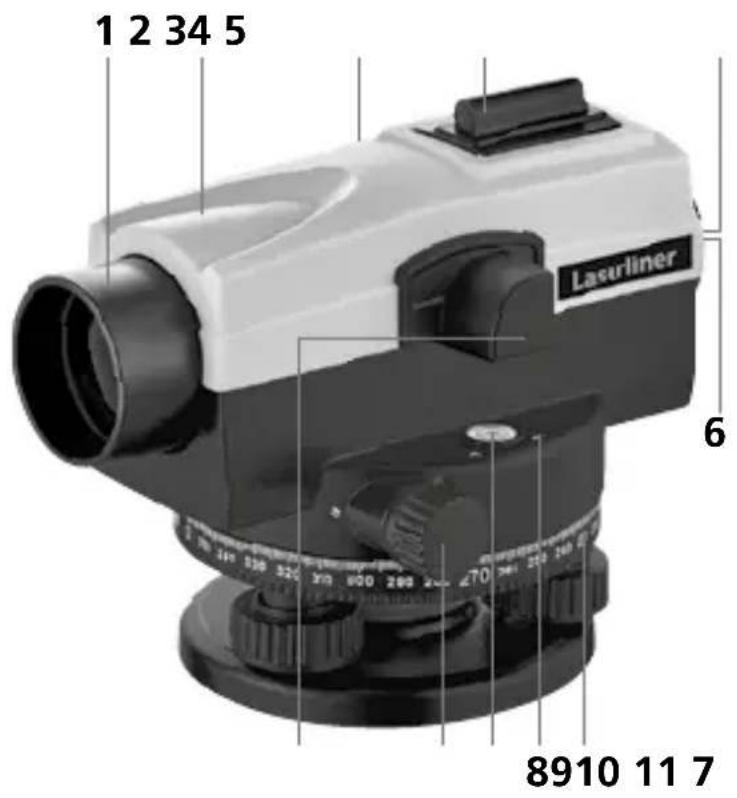

1 Obiettivo 2 Telescopio 3 Puntamento rapido 4 Messa a fuoco (lato posteriore) 5 Oculare / Messa a fuoco reticolo 6 Vite di livello 7 Cerchio azimutale 8 Vite di taratura livella circolare 9 Livella circolare 10 Specchio 11 Comando di precisione laterale ITAL 26 / 32 Plus

Determinazione della distanza

Leggere il valore del collimatore sulla riga superiore della distanza (0 = 1,44 m) e sulla riga inferiore della distanza (ad es. U = 1,36 m).

2. La differenza moltiplicata per il fattore 100

(E = 100 x e) dà la distanza E = 8 m. Per ottenere risultati affidabili fare attenzione a posizionare con precisione il triplometro in senso verticale.

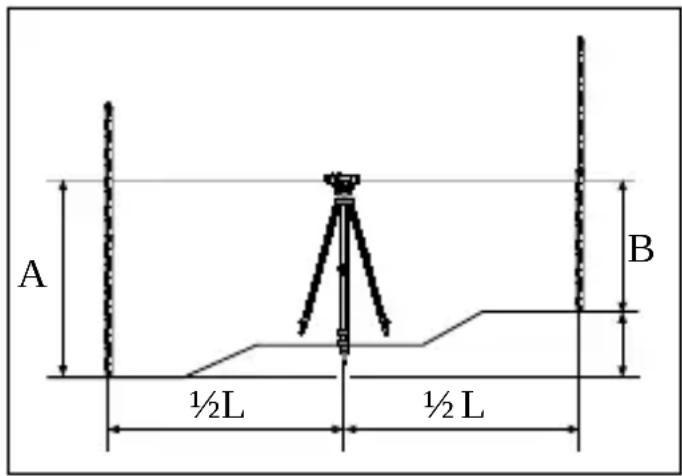

Determinare una differenza di altezza

1. Collocare lo strumento circa al centro

tra i due punti di livello del collimatore A e B. Allineare lo strumento sul colli- matore A e leggere il valore sulla riga centrale della croce di mira (ad es. A = 140 cm). Ruotare lo strumento sul collimatore B e leggere il valore sulla riga centrale (ad es. B = 90 cm).

2. La differenza (A-B) determina la

differenza in altezza H = +50 cm tra B e A. Il punto B è 50 cm più alto del punto A. La differenza H diventa negativa se il punto B è più basso del punto A). Inclinazioni residue della croce di mira, ancora presenti dopo la stabiliz- zazione della livella circolare, vengono eliminate con il compensatore, che non elimina però quelle inclinazioni verificatesi per taratura difettosa della livella circolare o della croce di mira. Si raccomanda pertanto di controllare entrambe prima di ogni misurazione (v. taratura).

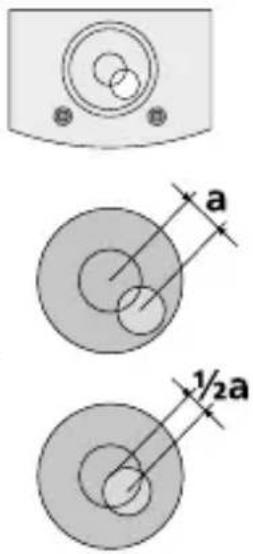

Taratura Livella circolare

1. Controllo: portare su 0 il cerchio azimutale. Stabilizzare

la bolla precisamente al centro del cerchio della livella circolare servendosi delle viti di livello. Ruotare il telescopio di 180°/200 gradi centesimali (gon). Se la bolla d’aria rimane al centro, la livella è allineata correttamente.

2. Registrazione: se la bolla non si trova più al centro del

cerchio, regolare la deviazione „a“ rispetto alla metà (½ a) con le tre viti di taratura della livella circolare. Allentare legger

mente una vite di calibratura ogni 2, poi regolare e ristringere leggermente. Successivamente regolare di nuovo la livella circolare con le viti di livello e controllare la taratura ruotando lo strumento di livellazione di 180°/200 gradi centesimali.

3. Ripetere le operazioni di controllo e di taratura fino a quando

la bolla si trova al centro del cerchio a ogni rotazione dello strumento di livellazione. L’apparecchio di misurazione deve essere calibrato e controllato regolarmente al ne di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Misurazione dell’angolo

Agganciare il filo a piombo nel gancio del piombino e posizionare il treppiede con la testa montata in modo da avere il piombino sopra al punto del suolo. Fare entrare i piedini d’appoggio del treppiede.

2. Collocare lo strumento sul treppiede e fissarlo. Eseguire il centraggio preciso

del filo a piombo sul punto del terreno, modificando le prolunghe delle gambe del treppiede oppure spostando lo strumento sul treppiede.

3. Allineare il telescopio esattamente sul primo bersaglio con la messa a fuoco

rapida con il comando di precisione laterale. Ruotare la ghiera zigrinata fino a quando la riga di azzeramento copre la scala del cerchio azimutale e l’indice di lettura (portare il cerchio a 0).

4. Allineare con precisione il telescopio sul secondo bersaglio e leggere

Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto. Se le differenze di altezza sono diverse eseguire una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

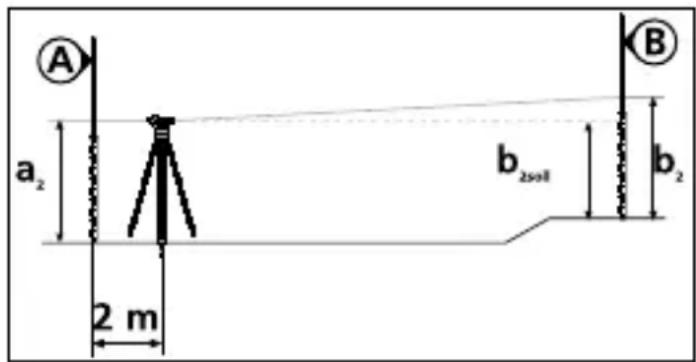

A questo punto allineare lo strumento di livellamento con l’asta del triplometro B. Haga lectura del valor b

La registrazione dello strumento di livel- lazione è corretta se (a1-b1) = (a2-b2). Ciò significa che la differenza di altezza rilevata nella prima e nella seconda misurazione è la stessa e che lo strumento funziona perfettamente. Croce di mira

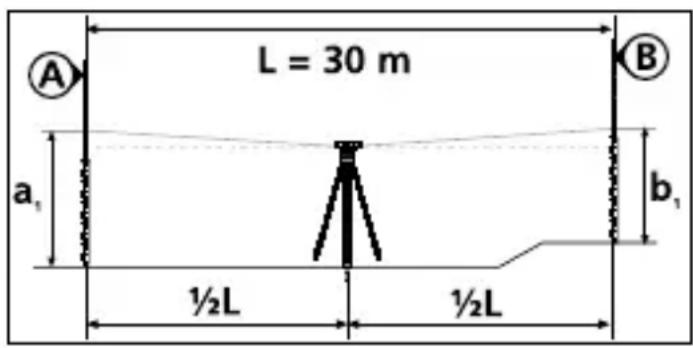

Collocare lo strumento al centro di due punti di posizionamento fissi del triplometro A e B distanziati circa 30 m l’uno dall’altro e metterlo in linea. Leggere sull’asta del triplometro A il valore a

Calcolare la differenza di altezza

IT44 Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Per ulteriori informazioni e indicazioni di sicurezza: http://laserliner.com/info?an=AGM

Dati tecnici (con riserva di modifiche tecniche. 21W37) Deviazione standard 1,5 mm / km (AL 26) 1,0 mm / km (AL 32) Telescopio Ingrandimento 26 x (AL 26) / 32 x (AL 32) Ampiezza minima di puntamento 0,5 m Apertura obiettivo 40 mm Campo visivo 1° 20‘ Compensatore Smorzamento Smorzamento ad aria Range di funzionamento ± 15‘ Precisione 0,4" (AL 26) / 0,3" (AL 32) Tempo di compensazione < 2 s Cerchio azimutale 360° Divisione scala 1° Livella circolare Precisione 8‘ / 2 mm Dati generali Condizioni di lavoro -20°C … 50°C, Umidità dell’aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio -30°C … 60°C, Umidità dell’aria max. 80% rH Tipo di protezione IP 64 Raccordo di cavalletto filettatura 5/8" Dimensioni (L x H x P) 190 x 145 x 135 mm Peso 1400 g (senza accessori)AL 26 / 32 Plus
