AL 32 Plus - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Optinen lasertaso kompensaattorilla
Merkki	Laserliner
Malli	AL 32 Plus
Mitat (P x K x S)	190 x 145 x 135 mm
Paino	1400 g (ilman tarvikkeita)
Suurennus	32x
Objektiivin aukko	40 mm
Näkökenttä	1°20'
Pienin tarkennusetäisyys	0,5 m
Kompensaattori	Ilmavaimennettu, alue ±15', tarkkuus 0,3"
Kompensointiaika	< 2 s
Keskihajonta (tarkkuus)	1,0 mm/km
Vaakaympyrä	360° asteikolla 1°
Vatupassi	Tarkkuus 8' / 2 mm
Suojausluokka	IP64 (pöly- ja roiskevesisuojattu)
Käyttölämpötila	-20°C - 50°C
Varastointilämpötila	-30°C - 60°C
Jalustan kierre	5/8"
Päätoiminnot	Automaattinen tasaus, korkeuserojen mittaus, etäisyyden määritys, vaakakulman mittaus, vatupassin ja hiusristikon kalibrointi
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; älä käytä liuottimia tai hankaavia aineita. Säilytä kuivassa ja puhtaassa paikassa.
Turvallisuus	Älä tähtää voimakkaisiin valonlähteisiin; käytä vain spesifikaatioiden mukaisesti; älä muokkaa instrumenttia; pidä poissa lasten ulottuvilta.
Varaosat ja korjattavuus	Vuosittainen kalibrointi suositeltava; ota yhteyttä UMAREX-LASERLINER-huoltoon korjauksia varten.

Usein kysytyt kysymykset - AL 32 Plus Laserliner

Kuinka tarkentaa AL 32 Plus -laitteen hiusristikko?

Kierrä okulaaria (5), kunnes hiusristikko (tähtäinristi) on terävä. Tarkenna sitten latalla tarkennusnupin (4) avulla, jotta latan kuva on myös terävä.

Kuinka mitata korkeusero tällä vaaituskojeella?

Aseta laite puoliväliin kahden latan A ja B väliin. Lue arvo latasta A (esim. 140 cm) ja sitten latasta B (esim. 90 cm). Erotus A - B = +50 cm osoittaa, että B on 50 cm korkeammalla kuin A.

Kuinka määrittää etäisyys stadiametrisen hiusristikon avulla?

Lue arvo hiusristikon yläviivalta (O) ja alaviivalta (U). Erotus e = O - U kerrottuna 100:lla antaa etäisyyden E = 100 x e. Esim. jos O = 1,44 m ja U = 1,36 m, niin e = 0,08 m ja E = 8 m.

Kuinka mitata vaakakulma?

Aseta laite jalustalle, keskitä se lähtöpisteen yläpuolelle. Tähtää ensimmäiseen tähtäyspisteeseen, aseta vaakaympyrä 0°:een rivoitetun renkaan avulla. Tähtää sitten toiseen pisteeseen ja lue kulma indeksiviivan alta.

Kuinka kalibroida pyöreä vatupassi?

Aseta kupla keskelle tasaussäätöruuveilla. Käännä kaukoputkea 180°. Jos kupla poistuu ympyrästä, säädä puolet poikkeamasta vatupassin kalibrointiruuvilla. Toista, kunnes kupla pysyy keskitettynä kierron jälkeen.

Kuinka tarkistaa kompensaattorin ja hiusristikon tarkkuus?

Asenna laite puoliväliin kahden latan, jotka ovat 30 m päässä toisistaan. Lue arvot a1 ja b1 ja laske erotus. Aseta laite sitten 2 m päähän yhdestä latasta, lue a2 ja sitten b2. Jos (a1-b1) = (a2-b2), laite on oikein. Muussa tapauksessa ota yhteyttä huoltoon.

Mikä on suurin etäisyysmittausalue?

Pienin latan etäisyys on 0,5 m. Suurin etäisyys riippuu näkyvyydestä ja latan koosta. Teoriassa 4 m latalla suurin etäisyys on noin 400 m (koska stadiametrinen hiusristikko kattaa enintään 4 m).

Kuinka huoltaa AL 32 Plus -laite?

Puhdista linssit pehmeällä ja kuivalla liinalla tai paineilmalla. Älä käytä liuottimia. Säilytä laite kotelossaan kuivassa paikassa. Älä altista iskuille tai äärimmäisille lämpötiloille.

Mitkä ovat suositellut työolosuhteet?

Lämpötila -20°C - 50°C, suhteellinen kosteus enintään 80% ilman kondensaatiota, korkeus enintään 4000 m. Anna laitteen sopeutua ympäristön lämpötilaan 15 minuuttia ennen mittauksia.

Onko AL 32 Plus -laite vesitiivis?

Kyllä, sillä on IP64-suojaus, mikä tarkoittaa, että se on suojattu pölyltä (6) ja roiskevedeltä (4). Sitä ei kuitenkaan saa upottaa veteen.

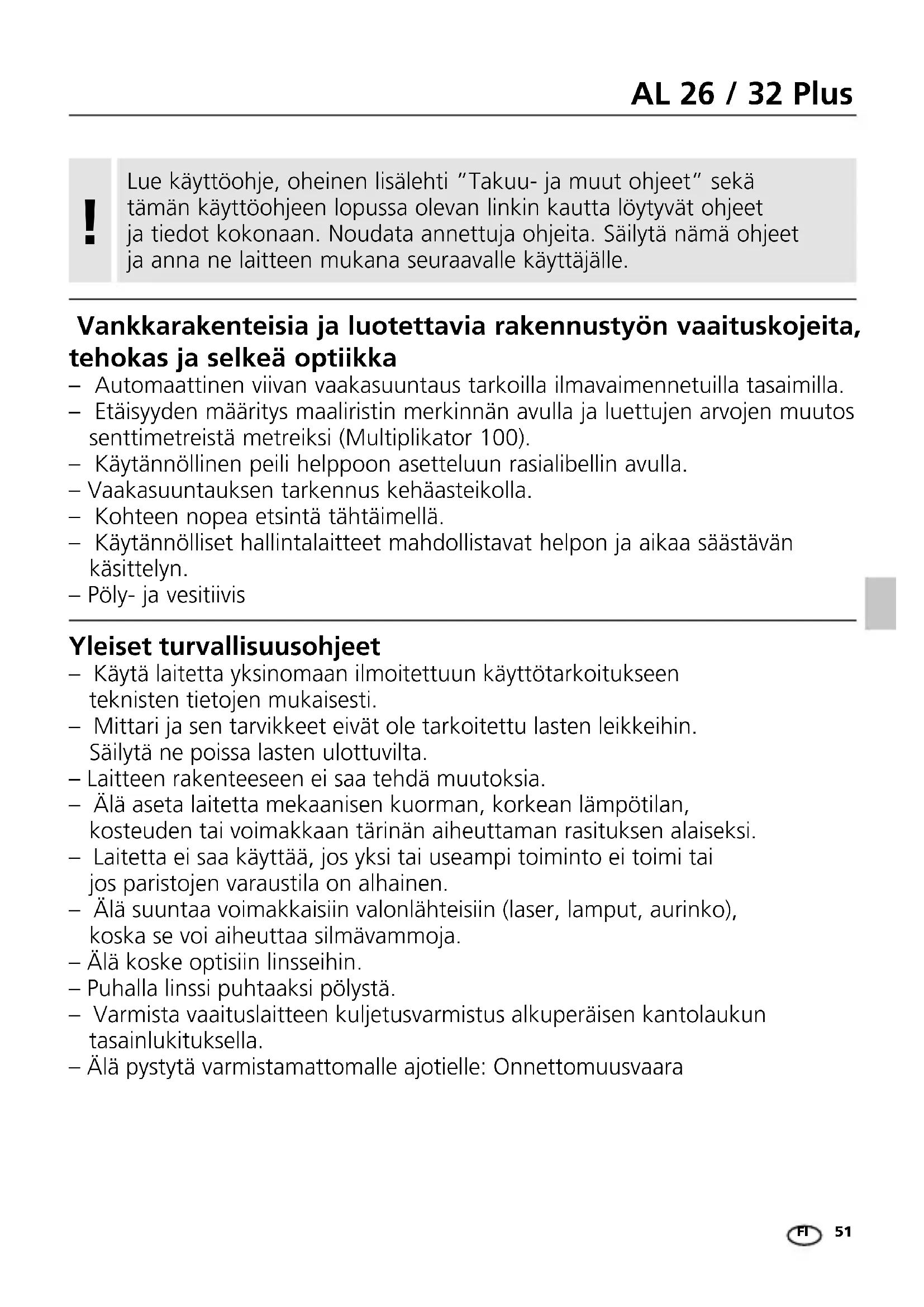

KÄYTTÖOHJE AL 32 Plus Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Vankkarakenteisia ja luotettavia rakennustyön vaaituskojeita, tehokas ja selkeä optiikka

• Automaattinen viivan vaakasuuntaus tarkoilla ilmavaimennetuilla tasaimilla.
• Etäisyyden määritys maaliristin merkinnän avulla ja luettujen arvojen muutos senttimetreistä metreiksi (Multiplikator 100).
• Käytännöllinen peili helppoon asetteluun rasialibellin avulla.
  – Vaakasuuntauksen tarkennus kehäasteikolla.
• Kohteen nopea etsintä tähtäimellä.
• Käytännölliset hallintalaitteet mahdollistavat helpon ja aikaa säästävän käsittelyn.
  – Pöly- ja vesitiivis

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Älä suuntaa voimakkaisiin valonlähteisiin (laser, lamput, aurinko), koska se voi aiheuttaa silmävammoja.
  – Älä koske optisiin linsseihin.
  – Puhalla linssi puhtaaksi pölystä.
• Varmista vaaituslaitteen kuljetusvarmistus alkuperäisen kantolaukun tasainlukituksella.
  – Älä pystytä varmistamattomalle ajotielle: Onnettomuusvaara

1 2 34 5 Lasurliner 6 8910 11 7

1 Objektiivi
2 Kaukoputki
3 Pikanäyttö
4 Tarkennus (takasivulla)
5 Okular / Tarkennusristikko
6 Vaaitus ruuvi
7 Vaaka-asteikko
8 Kalibrointiruuvi, libelli
9 Libelli
10 Peili
11 Sivusäädön tarkennus

Epätarkkuuksien välttämiseksi mittalaite on asetettava mittauspaikalle 15 minuuttia ennen mittausta, jotta laite ehti mukautua ympäristön lämpötilaan.

1 Suuntaus

1. Tarkenna ristikko (5)
2. Suuntaa kaukoputki ensin tähtäimiä apuna käyttäen käsin vaaituslattaan.
3. Tarkenna latan näkymä kojeen tarkennusruuvilla, kohdista tähtäysristikko vaakasäädöllä tarkasti latan keskikohtaan.
4. Varmista, että tarkennuksessa ei ole suuntapoikkeamaa. Tarkennus on kohdallaan, kun tähtäysristikossa ja latan asteikossa ei esiinny asentomuutoksia eri kulmista katsottuna.

AL 32:n ristikko on jaettu segmentteihin tarkkaa suuntausta varten.

AL 26 AL 32

Kompensaattori tasaa kuplan keskityksen jälkeen esiintyvät tähtäysristin suuntapoikkeamat automaattisesti. Kompensaattori ei kuitenkaan pysty tasaamaan libellin tai tähtäysristikon virheellisestä kalibroinnista syntyneitä suuntapoikkeamia. Tästä syystä molempien kalibrointi on tarkistettava ennen mittausta (ks. Kalibrointi).

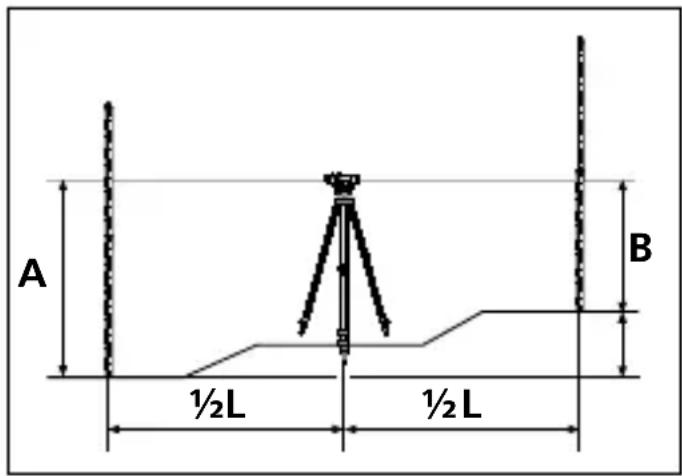

2 Korkeuseron määritys

1. Aseta laite mittalattojen A ja B keskiväliin. Suuntaa lattaan A ja lue latan mitta tähtäysristin keskiviivalta (esim. A=140 cm). Suuntaa laite lattaan B ja lue mitta tähtäysristin avulla asteikolta (esim. B=90 cm).
2. Erotus (A-B) antaa pisteiden B ja A välisen korkeusmitan eroksi H = +50 cm. Piste B on 50 cm

korkeammalla kuin piste A. Erotus on negatiivinen, jos piste B on alempana kuin piste A.

A ½L ½L B

3 Etäisyyden määritys

1. Lue latan asteikon yläviivan (0 = 1,44 m) ja alaviivan (esim. U = 1,36 m) lukemat.
2. Laske etäisyys E kertomalla lukema kertoimella 100 (E=100xe), jolloin E=8m.

O=1,44 m 14 e U=1,36 m

Luotettavien tulosten takaamiseksi vaaituslatan on oltava tarkasti pystysuorassa asennossa.

4 Kulman mittaus

1. Kiinnitä luotinaru koukkuun ja asettele jalusta niin, että luoti on pisteen yläpuolella. Kiinnitä kolmijalan jalat tiukasti maahan.
2. Kiinnitä vaituskoje kolmijalkaan. Kohdista luoti tarkasti maassa olevaan pisteeseen joko säätämällä jalkoja tai muuttamalla kojeen asentoa kolmijalassa.
3. Suuntaa kaukoputki tähtäimen ja vaakasäädön avulla tarkasti ensim-mäiseen kohteeseen. Kierrä nyt vaakakehä asteikon 0-viivan kohdalle
4. Suuntaa kaukoputki tarkasti seuraavaan kohteeseen ja lue kulmamitta asteikolta.

5 Kalibrointi

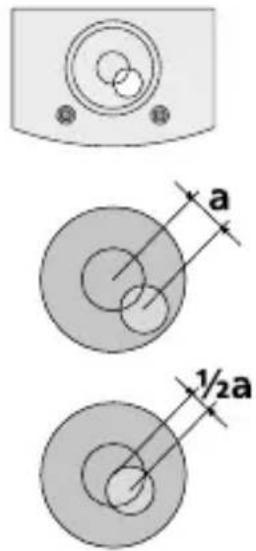

Rasialibelli

1. Tarkistus: Kierrä vaakakehä 0°-mittaan. Aseta kupla vaaitus ruuveilla (6) täsmälleen ympyrän keskikohtaan. Kierrä kaukoputkea 180°/200 gon. Kun kupla on keskellä, rasialibelli on vaakasuorassa.

2.Säätö: Jos kupla ei ole enää ympyrän keskikohdassa, puolita mittapoikkeama "a" (½ a) libellin kahdella okulaarin takana olevalla kalibrointiruuvilla. Säädä tämän jälkeen kuplaa vaaitusruuveilla ja tarkista kuplan paikka pyörittämällä laitetta 180°/200 gon.

1. Toista tarkistus ja säätö niin monta kertaa, että kupla pysyy laitetta kierrettäessä ympyrän keskikohdassa.

a ½a

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tähtäysristikko

1. Tarkistus:

Asettele mittalaite kahden, n. 30 metrin etäisyydellä olevan kiintopisteen A ja B avulla.

Lue vaaituslatasta A arvo a_1 ja latasta B arvo b_1 . Laske korkeusero (a_1 - b_1) .

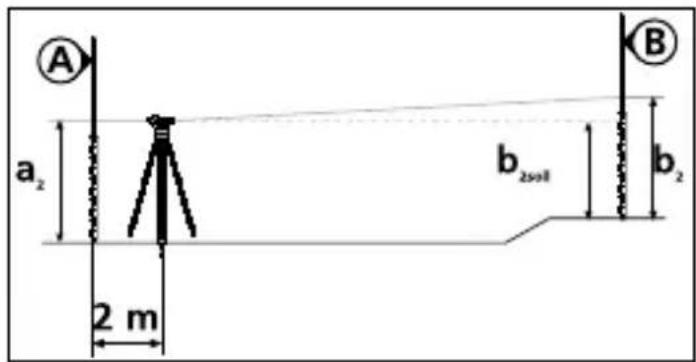

Aseta koje n. 2 m:n etäisyydelle latasta A ja määritä mitta a _2 .

Suuntaa vaaituslaite lattaan B ja määritä mitta b₂. Laske korkeusero a₂-b₂. Vaaituskojeen säätö on kohdallaan, jos (a₁-b₁) = (a₂-b₂). Tämä tarkoittaa sitä, että ensimmäisen ja toisen mittauksen korkeuserot ovat yhtä suuria ja laite toimii virheettömästi.

L = 30 m a₁ ½L ½L b₁ A B

A a₂ 2 m b₂soll B b₂

Säädä mittalaitetta, mikäli korkeuserot eivät ole yhtä suuret.

Ota yhteys paikalliseen laitetoimittajaan tai UMAREX LASERLINER huolto-osastoon.

6 Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 21W37)
Vakiopoikkeama	1,5 mm / km (AL 26)1,0 mm / km (AL 32)
Kaukoputki
Suurennos 26 x (AL 26) / 32 x (AL 32)
Pienin tarkennusmitta 0,5 m
Objektiivin aukko 40 mm
Näkökenttä 1° 20'
Kompensaattori
Vaimennus Ilmavaimennus
Toiminta-alue ± 15'
Tarkkuus 0,4" (AL 26) / 0,3" (AL 32)
Tasausaika < 2 s
Vaaka-asteikko 360°
Asteikkojako 1°
Rasialibelli
Tarkkuus 8' / 2 mm
Yleistä
Käyttöympäristö	-20°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -30°C	... 60°C, Ilmankosteus maks. 80% RH
Kotelointiluokka IP 64
Kolmijalan liitin 5/8" kierre
Mitat (L x K x S) 190 x 145 x 135 mm
Paino 1400 g (ilman lisävarusteita)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AGM

CE UK CA

!
