Tipo di prodotto	Monitor LCD 19 pollici
Marca	NEC
Modello	MultiSync LCD1980SX
Risoluzione nativa	1280 x 1024
Dimensioni dello schermo	19 pollici (diagonale)
Tipo di pannello	LCD TFT
Rapporto d'aspetto	5:4
Luminosità	250 cd/m² (tipico)
Contrasto	500:1 (tipico)
Tempo di risposta	16 ms (tipico)
Connettività	DVI-D (digitale), DVI-A (analogica), ingresso VGA tramite adattatore
Alimentazione	220-240 V CA, 50/60 Hz
Consumo elettrico	38 W (tipico)
Dimensioni (con supporto)	412 x 430 x 250 mm (L x A x P) (circa)
Peso	8,5 kg (circa)
Ergonomia	Inclinazione, rotazione, orientamento (paesaggio/ritratto), altezza regolabile
Funzioni OSM	Luminosità, Contrasto, Regolazione automatica, Posizione, Larghezza, Fine, Colori, Lingue, Blocco, Rotazione OSM, ecc.
Conformità	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Accessori forniti	Cavo di alimentazione, cavo video DVI-D, cavo video DVI-A, CD-ROM, copricavi
Manutenzione	Panno morbido non lanuginoso; non utilizzare solventi o detergenti per vetri
Sicurezza	Non aprire l'alloggiamento; non esporre all'acqua; scollegare in caso di danni

Domande frequenti - MultiSync LCD1980SX NEC

MANUALE UTENTE MultiSync LCD1980SX NEC

Avvertenza, Attenzione .... Italiano-1

Dichiarazione .... Italiano-1

Indice Italiano-2

Raccomandazioni per l'uso .... Italiano-9

Questo simbolo avverte l'utente che tensioni non isolate all'interno dell'unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all'unità.

Questo simbolo avverte l'utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell'unità. Pertanto esse devono essere lette attentamente al fine di evitare l'insorgere di problemi.

Attenzione:

Se si utilizza MultiSync LCD1980SX con alimentazione 220-240V c.a. in Europa, utilizzare il cavo di alimentazione fornito con il monitor.

In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura. Se con l'apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore.

Se si utilizza MultiSync LCD1980SX con alimentazione 220-240V c.a. in Australia, utilizzare il cavo di alimentazione fornito con il monitor. Se con l'apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore.

Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese.

Dichiarazione

Dichiarazione del Costruttore

Con la presente si certifica che MultiSync monitor a colori LCD1980SX (L192G3) è conforme a

Direttiva del Consiglio Europeo 73/23/CEE: - EN 60950

Direttiva del Consiglio Europeo 89/336/CEE:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

ed è contrassegnato con

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Giappone

Windows è un marchio registrato di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation. ENERGY STAR è un marchio registrato U.S.A.. Tutti gli altri nomi di marca e prodotto sono marchi di fabbrica o marchi registrati dei rispettivi proprietari. Come partner ENERGY STAR ^60 , NEC-Mitsubishi Electronics Display of America ha stabilito che questo prodotto soddisfa le direttive ENERGY STAR per l'efficienza energetica. il simbolo ENERGY STAR non rappresenta l'approvazione EPA per nessun prodotto o servizio. OmniColor è un marchio di fabbrica registrato di NEC-Mitsubishi Electronics Display Europe GmbH nei paesi dell'Unione Europea ed in Svizzera. ErgoDesign è un marchio di fabbrica registrato di NEC-Mitsubishi Electronic Visual Systems Corporation in Austria, Benelux, Danimarca, Francia, Germania, Italia, Norvegia, Spagna, Svezia, Regno Unito. NaViSet è un marchio di fabbrica registrato di NEC-Mitsubishi Electronics Display Europe GmbH nei paesi dell'Unione Europea ed in Svizzera.

Italiano-1

Indice

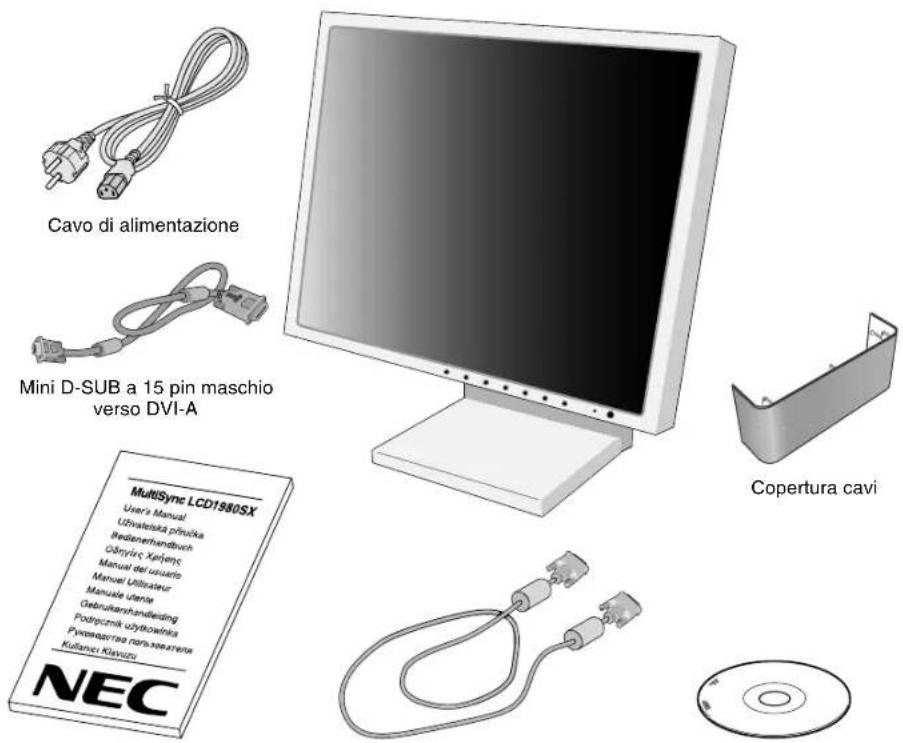

La confezione del vostro nuovo monitor LCD NEC-Mitsubishi MultiSync* deve contenere quanto segue:

• Monitor MultiSync LCD1980SX con supporto regolabile in altezza/inclinabile/girevole
  • Cavo di alimentazione
  • Cavo segnali video (mini D-SUB a 15-pin maschio verso DVI-A)
  • Cavo segnali video (cavo da DVI-D a DVI-D)
• Manuale Utente
  • Coperchio cavi
• CD ROM (contiene il Manuale Utente completo in formato PDF). Per visualizzare il manuale utente occorre installare Acrobat Reader 4.0 sul proprio PC.

Cavo di alimentazione Mini D-SUB a 15 pin maschio verso DVI-A MultiSync LCD1980SX User's Manual Udivalelska priniuka Redenerhandbuch Oblarytis Xenjena Manual dei usserlo Manuel Utilizatur Manuale utente Gebruikanshandleiding Podgracznik użytkowinka Pyrocaetaa nara.xiaxarena Kullaner Klayuzo NEC Copertura cavi

Manuale Utente Cavo da DVI-D a DVI-D CD ROM

* Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor.

Italiano-2

Guida rapida

Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

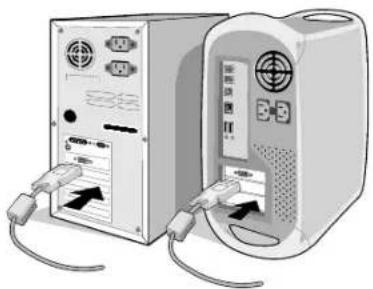

2. Per il PC o il Mac con l'uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del sistema (Figura A.1). Serrare tutte le viti.

Per il PC con l'uscita analogica: Collegare il mini-D-SUB a 15 pin al cavo segnali DVI-A al connettore della scheda video del sistema (Figura A.2).

Per il Mac: Collegare l'adattatore cavo MultiSync Macintosh al computer, quindi fissare il cavo segnali a 15 pin mini D-SUB all'adattatore cavo MultiSync Macintosh (Figura B.1).

Adattatore cavo Macintosh (non incluso)

NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.

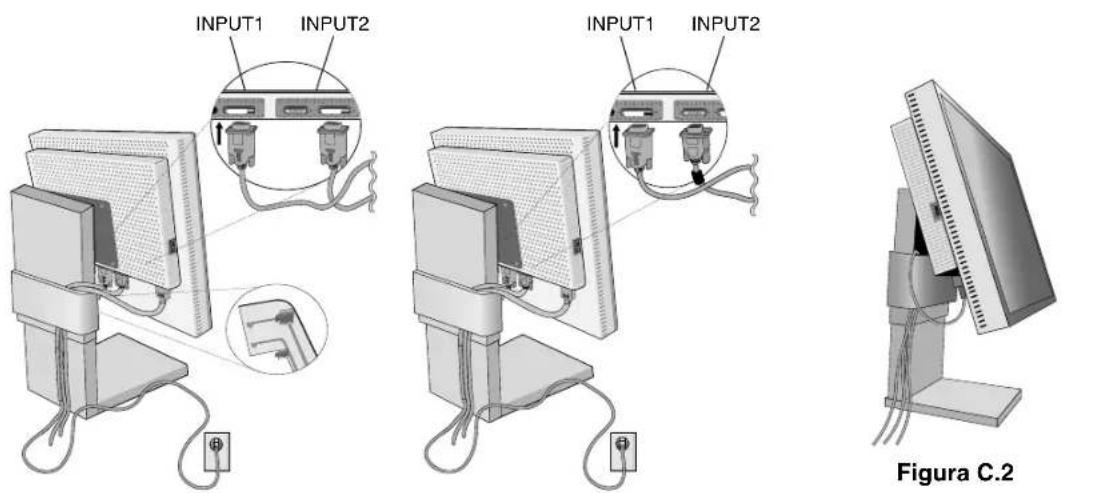

1. Collegare il cavo segnali DVI al connettore sul retro del monitor. Posizionare il cavo segnali video (Figura C.1). Collegare solo VGA o DVI all'input 2.

NOTA: Collegamenti errati dei cavi possono provocare un funzionamento anomalo, danneggiare la qualità del displaye dei componenti del modulo LCD e/o accorciare la vita del modulo stesso.

Raccogliere i cavi e tenerli nel supporto con la copertura cavi fissata. La copertura cavi può essere fissata sulla parte anteriore o posteriore del supporto inclinato (Figure C.1, C.2).

Controllare l'inclinazione, l'innalzamento e l'abbassamento dello schermo del monitor e rotazione dello schermo quando si manipolano i cavi.

1. Collegare un'estremità del cavo di alimentazione all'ingresso c.a. sul retro del monitor e l'altra estremità alla presa di alimentazione (Figura C.1).

NOTA: Fare riferimento alla sezione "Attenzione" di questo manuale per una scelta corretta del cavo di alimentazione c.a.

1. L'interruttore "Vacanza" sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di alimentazione, posto sulla parte anteriore (Figura D.1).

NOTA: L'interruttore "Vacanza" è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. NON commutare on/off troppo velocemente.

NOTA: Per il Mac con uscita digitale: Prima di accendere il Mac, è necessario impostare la modalità di ingresso DVI su DIGITALE in "SELEZIONE DVI" dell'OSM premendo il pulsante "SELEZIONA", quindi il pulsante "CONTROLLO", quando il cavo segnale DVI è collegato al connettore DVI-I del monitor. In caso contrario il Mac potrebbe non accendersi.

1. Accendere il computer. La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSM:

• CONTRASTO AUTOM. (solo ingresso analogico)
• AUTO AGGIUST (solo ingresso analogico)

Vedere la sezione Comandi di questo Manuale utente per una descrizione completa di questi comandi OSM.

NOTA: In caso di problemi fare riferimento alla sezione Risoluzione dei problemi di questo Manuale utente.

Italiano-3

Figura C.1

Allegato di prodotto opzionale NEC-Mitsubishi. Non utilizzare questo connettore a meno che non sia espressamente specificato.

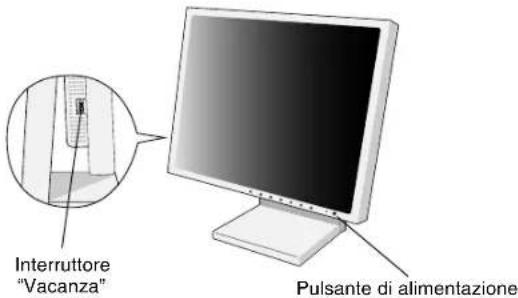

Interruttore "Vacanza" Pulsante di alimentazione

Figura D.1

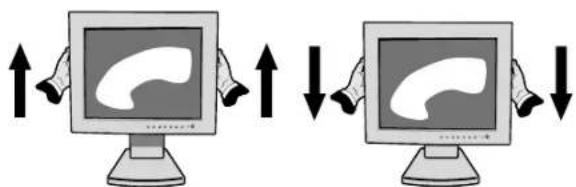

Sollevare ed abbassare lo schermo del monitor

Il monitor può essere sollevato o abbassato sia in modalità Orizzontale che Verticale.

Per sollevare o abbassare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo o abbassarlo all'altezza desiderata (Figura RL.1).

NOTA: Sollevare o abbassare con cautela lo schermo del monitor.

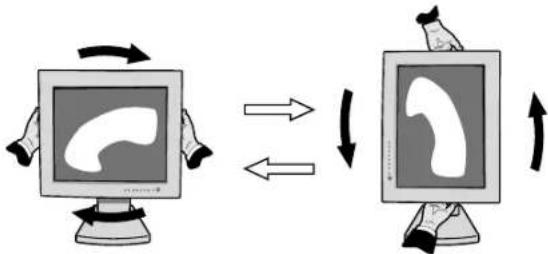

Rotazione dello schermo

Prima di farlo ruotare, sollevare lo schermo il più in alto possibile per evitare di urtare contro il tavolo o pizzicarsi le dita. Per sollevare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta (Figura RL.1). Per ruotare lo schermo, afferrare con le mani i due lati del monitor e girare in senso orario, da orizzontale a verticale, o in senso anti-orario da verticale a orizzontale (Figura R.1). Nel menu OSM per passare dalla posizione orizzontale a quella verticale, vedere la sezione "Comandi", funzione "ROTAZIONE OSM".

Afferrare con le mani i lati superiore e inferiore dello schermo del monitor e inclinare secondo necessità (Figura TS.1).

Afferrare con le mani entrambi i lati dello schermo del monitor e ruotarlo secondo necessità (Figura TS.2).

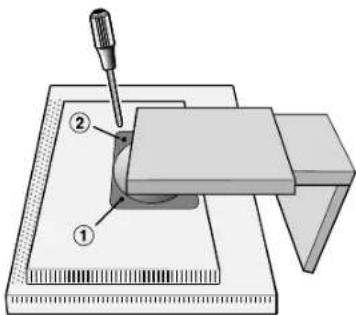

Rimozione del supporto monitor per il montaggio

Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.
2. Appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta.
3. Sistemare il monitor a faccia in giù su una superficie non abrasiva. (Sistemare lo schermo su una piattaforma di 33 mm in modo che il supporto risulti parallelo alla superficie) (Figura S.1).

33 mm

Figura S.1

1. Rimuovere le due viti della parte superiore collegando il monitor al supporto (Figura S.2). Girare il supporto di 180° in senso antiorario (si sentono due click). Rimuovere le viti dalla parte inferiore (Figura S.3) e sollevare il supporto. Il monitor, ora, è pronto per un diverso montaggio.
2. Invertire questo processo per riattaccare il supporto: serrare le due viti della parte inferiore, girare il supporto di 180° in senso antiorario (si sentono due click) e serrare due viti della parte superiore.

NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA (passo 100 mm).

NOTA: Rimuovere con cautela il supporto del monitor.

Attenzione: Durante il montaggio, utilizzare le viti originali (4 pezzi) per evitare di danneggiare il monitor ed il supporto. Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS).

Italiano-5

Comandi

I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni:

Per accedere all'OSM premere uno dei pulsanti di comando (EXIT, ◀, ▶, -, +). Per cambiare l'ingresso segnali, premere il pulsante SELEZIONA.

NOTA: Per cambiare l'ingresso segnali, è necessario chiudere l'OSM.

Controllo

EXIT Uscita dai controlli OSM. Uscita dal menu principale dell'OSM.

CONTROL ◀ Sposta l'area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l'area evidenziata verso l'alto o verso il basso per selezionare uno dei controlli.

ADJUST - / + Sposta la barra a destra/sinistra o cambia il valore per aumentare o diminuire la regolazione.

SELECT Attiva la funzione selezionata. Inserire i comandi OSM. Inserire il sottomenu OSM. Selezionare l'ingresso mentre OSM scompare.

RESET Ripristina il menu di controllo evidenziato alla configurazione di fabbrica.

NOTA: Premendo RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare l'operazione di RESET premendo il pulsante EXIT.

Controlli Luminosità/Contrasto

LUMINOSITÀ

Regola la luminosità dell'immagine e dello schermo.

CONTRASTO

Regola la luminosità dell'immagine in relazione allo sfondo.

AUTO CONTRASTO AUTOM. (solo ingresso analogico)

Regola l'immagine visualizzata per input video non standard.

AUTO BRT LUMINOSITA' AUTOM.

Questa funzione regola la luminosità automaticamente per ottenere la migliore impostazione sulla base della zona vuota del display.

AUTO AUTO AGGIUST (solo ingresso analogico)

Regola automaticamente la posizione immagine, la larghezza (o l'altezza) e l'impostazione Fine.

Controlli immagine

SIN./DEST.

Controlla la posizione orizzontale dell'immagine all'interno dell'area di visualizzazione dell'LCD.

GIÙ/SU

Controlla la posizione verticale dell'immagine all'interno dell'area di visualizzazione dell'LCD.

LARGHEZZA (ROTAZIONE OSD: Orizzontale) o ALTEZZA (ROTAZIONE OSD: Verticale) (Solo ingresso analogico)

Regola la dimensione orizzontale (o verticale) aumentando o diminuendo questo valore. La funzione "AUTO AGGIUST" potrebbe darvi un'impostazione d'immagine non soddisfacente, un'ulteriore messa a punto può essere effettuata utilizzando la funzione LARGHEZZA (o ALTEZZA) (dot clock). Per questo si potrebbe usare una configurazione Moiré. Questa funzione potrebbe alterare la larghezza dell'immagine. Utilizzare dal menu i comandi sinistra/destra per centrare l'immagine sullo schermo. Se la funzione LARGHEZZA (o ALTEZZA) non è calibrata correttamente, il risultato è simile a quello del disegno sinistro. L'immagine deve essere omogenea.

Valore di RAPIDA errato. Valore di RAPIDA migliorato. Valore di RAPIDA corretto.
Italiano-6

\| FINE (Solo ingresso analogico)

Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell'immagine.

Se la funzione AUTO AGGIUST non vi dà un'impostazione d'immagine soddisfacente, un'ulteriore messa a punto può essere effettuata utilizzando la funzione "Fine". Aumentando o diminuendo questa impostazione, si migliora messa a fuoco, nitidezza e stabilità dell'immagine.

Per questo si potrebbe usare una configurazione Moiré. Se il valore Fine è calibrato in modo errato, il risultato ottenuto è come quello del disegno a sinistra. L'immagine deve essere omogenea.

Valore FINE errato. Valore FINE corretto.

RGB Sistemi di controllo del colore

Sistemi di controllo del colore: L'impostazione di colore desiderata è selezionata attraverso la predisposizione di sei colori (le impostazioni sRGB e NATIVO sono standard e non possono essere modificate). La temperatura di colore aumenta o diminuisce, ad ogni preimpostazione.

R, G, V, C, B, M, S: Aumenta o diminuisce il rosso, il giallo, il verde, il ciano, il blu, il magenta e la saturazione a seconda dell'elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre.

NATIVO: Colore originale non regolabile presentato dal pannello LCD.

Strumenti 1

a→a NITIDEZZA: Questa funzione è in grado di mantenere in modo digitale l'immagine nitida con qualsiasi temporizzazione. Per ottenere un'immagine più netta o morbida è possibile regolare a piacere, e impostare per diverse temporizzazioni.

MODALITÁ ESPANZIONE: Imposta il metodo di zoom.

PIENO: L'immagine viene espansa a 1280 x 1024, indipendentemente dalla risoluzione.

PROPORZ.: L'immagine viene espansa senza cambiare il rapporto proporzionale.

NO: L'immagine non viene espansa.

PROPRIA1: Zoom con centro fisso. L'immagine viene allargata da 1 a 3 volte, individualmente, in orizzontale (ESPANSIONE ORIZZ.) e in verticale (ESPANSIONE VERTIC.) con passi di 0,1.

PROPRIA2: Zoom con angolo superiore sinistro fisso. L'immagine viene allargata da 1 a 3 volte, individualmente, in orizzontale (ESPANSIONE ORIZZ.) e in verticale (ESPANSIONE VERTIC.) con passi di 0,1.

RILEVAZIONE VIDEO: Seleziona il metodo di rilevazione video in caso siano connessi più di un computer.

PRIMO RILEVATO: L'ingresso video deve essere commutato in modalità "PRIMO RILEVATO". Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall'altra porta di ingresso. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente.

ULTIMO RILEVATO: L'input video deve essere commutato al modo "ULTIMO RILEVATO". Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall'altra porta di ingresso. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata.

NO: Il monitor non cercherà altre porte di ingresso video a meno che il monitor non sia acceso.

SELEZIONE DVI: Questa funzione seleziona il modalità di input DVI (input 1). Se si cambia la selezione DVI, il computer deve essere riavviato.

AUTO: Utilizzando il cavo da DVI-D a DVI-D, la SELEZIONE DVI è DIGITALE.

Utilizzando il cavo da D-SUB a DVI-A, la SELEZIONE DVI è ANALOGICA.

DIGITALE: È disponibile l'ingresso digitale DVI.

ANALOGICO: È disponibile l'ingresso analogico DVI.

Nota: Per il Mac con uscita digitale: Prima di accendere il Mac, è necessario impostare la modalità di ingresso DVI su DIGITALE in "SELEZIONE DVI" dell'OSM premendo il pulsante "SELEZIONA", quindi il pulsante "CONTROLLO", quando il cavo segnale DVI è collegato al connettore DVI-I del monitor. In caso contrario il Mac potrebbe non accendersi.

Nota: A seconda dei PC e della scheda video utilizzata o se viene allegato un altro cavo segnali video, è possibile che questa funzione non funzioni.

TEMPO SPEGN. AUT.: Il monitor si spegne automaticamente quando l'utente finale ha selezionato una quantità di tempo predeterminata.

Italiano-7

Strumenti 2

LINGUA: I menu di controllo OSM sono disponibili in sette diverse lingue.

POSIZIONE OSM: Si può scegliere dove si desidera venga visualizzata l'immagine di controllo OSM sullo schermo. Selezionando la posizione OSM si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso.

TEMPO DI SPEGN. OSM: Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di Spegn. OSM, è possibile selezionare l'intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10, 20, 30, 45, 60 e 120 secondi.

OSM BLOCCATO: Questo comando blocca completamente l'accesso a tutte le funzioni di controllo OSM eccetto LUMINOSITÀ e CONTRASTO. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Per attivare la funzione OSM BLOCCATO, premere il tasto “+”, quindi SELEZIONA e tenerli premuti contemporaneamente. Per disattivare la funzione OSM BLOCCATO, premere “+”, quindi SELEZIONA e tenerli abbassati contemporaneamente.

ROTAZIONE OSM: Per ruotare OSM tra il orizzontale e verticale.

NOTIF. RISOLUZIONE: La risoluzione ottimale è di 1280 x 1024. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1280 x 1024.

TASTO SCELTA RAP.: È possibile regolare direttamente la luminosità e il contrasto. Quando questa funzione viene impostata su ON, è possibile regolare la luminosità con ◀ o ▶ il contrasto con il tasto + o -, mentre il menu OSM è disattivato. È possibile accedere allo standard OSM mediante il pulsante EXIT.

CONFIG. DI FABBRICA: Selezionando la configurazione di fabbrica è possibile ripristinare tutte le impostazioni di controllo OSM (LUMINOSITÀ, CONTRASTO, CONTROLLO DI IMMAGINE, SISTEMA DI CONTROLLO COLORI, NITIDEZZA, MODALITÀ ESPANSIONE, TEMPO SPEGN. AUT., POSIZIONE OSM, TEMPO DI SPEGN. OSM, MODALITÀ DISPLAY) alla configurazione di fabbrica. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET.

Informazioni

MODE

MODALITÀ DISPLAY: Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. Aumenta o diminuisce la risoluzione corrente.

MONITOR INFO.: Indica il modello e i numeri di serie del monitor.

Avvertenza OSM

I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit.

NESSUN SEGNALE: Questa funzione avverte se non è presente un Segnale di sincronizzazione verticale o orizzontale Dopo l'accensione o quando vi è un cambiamento del segnale di ingresso, appare la finestra Nessun Segnale.

NOTIF. RISOLUZIONE: Questa funzione consiglia l'utilizzo di una risoluzione ottimizzata. Dopo l'accensione o quando vi è un cambiamento del segnale di ingresso o il segnale video non ha la risoluzione opportuna, si apre la finestra Notif. Risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI.

FUORI TOLLERANZA: Quando il segnale di ingresso ha una temporizzazione non supportata o il segnale video non ha la temporizzazione adatta, viene visualizzato il menu Fuori Tolleranza.

NOTA: Se viene visualizzato “ i CAMBIA SELEZIONE DVI”, commutare su SELEZIONE DVI.

Per il menu utente avanzato vedere "Appendice".

Italiano-8

Raccomandazioni per l'uso

Precauzioni di sicurezza e manutenzione

PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L'INSTALLAZIONE E L'UTILIZZO DEL MONITOR LCD A COLORI MULTISYNC:

• NON APRIRE IL MONITOR. All'interno non ci sono parti manutenibili dall'utente e l'apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.
• Non versare alcun liquido all'interno della carrozzeria, né usare il monitor vicino all'acqua.
• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell'apparecchiatura.
  • Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.
• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.
• Non posare alcun oggetto sul monitor e non usarlo all'aperto.
• Il tubo fluorescente collocato nel monitor LCD contiene mercurio.

Attenersi alle leggi o regolamenti dell'amministrazione locale per smaltire adeguatamente questo tubo.

Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.
• E' stato versato del liquido o sono caduti oggetti nel monitor.
• Il monitor è stato esposto a pioggia o acqua.
  • Il monitor è stato fatto cadere o la carrozzeria è danneggiata.
• Il monitor non funziona regolarmente seguendo le istruzioni d'uso.
• Non piegare il cavo di alimentazione.
  • Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.
• Se il vetro si è rotto, maneggiare con cura.
• Non coprire le prese d'aria del monitor.
• Se il monitor o il vetro sono rotti, evitare il contatto con i cristalli liquidi e maneggiare con cura.

ATTENZIONE

• Permettere una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.
• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.
• Maneggiare con cura durante il trasporto. Conservare l'imballo per il trasporto.

- Persistenza dell'immagine: La persistenza dell'immagine si ha quando un residuo o un "fantsma" di un'immagine precedente sono ancora visibili sullo schermo. A differenza dei monitor CRT, la persistenza dell'immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo.

Per eliminare la persistenza dell'immagine, spegnere il monitor per il tempo di visualizzazione dell'immagine precedente. Ad esempio, se un'immagine è rimasta sul monitor per un'ora, lasciando un'immagine residua, il monitor deve rimanere spento per un'ora per cancellare l'immagine.

NOTA: Come per tutti i dispositivi di visualizzazione, NEC-Mitsubishi Electronic Displays raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor se non viene utilizzato.

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L'AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

- Per ottenere prestazione ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l'altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.
• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

- Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

- Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l'inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

- Se la luce riflessa rende difficoltàosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!
• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.
• Usare un supporto per documenti posto vicino allo schermo.
• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.
  • Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).
• Fare regolarmente esami della vista.

Ergonomia

Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a che il raster dello sfondo scompare.
• Non impostare il controllo di contrasto al massimo.
• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.
• Utilizzare l'impostazione predefinita del colore.
• Utilizzare i segnali non interallacciati con una frequenza di rinfresco verticale tra 60 e 75 Hz.
• Non utilizzare il colore fondamentale blu su uno sfondo scuro, perché è difficile da vedere e può produrre l'affaticamento degli occhi a causa del contrasto insufficiente.

WAARSCHUWING

STEL DEZE EENHEID NIET BLOOT AAN REGEN OF VOCHT, OM ZO DE KANS OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMIJDEN. GEBRUIK DE GEPOLARISEERDE STEKKER VAN DEZE EENHEID NIET MET EEN VERLENGSNOER OF CONTACTDOOS OF ANDERE STOPCONTACTEN TENZIJ U DE POLEN VOLLEDIG IN HET CONTACTPUNT KUNT PLAATSEN.

OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNING STAAN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.

LET OP!

LET OP!

CONTROLEER OF HET UITEINDE VAN DE VOEDINGSKABEL WEL DEGELIJK UIT HET STOPCONTACT IS GEHAALD, OM DE KANS OP ELEKTRISCHE SCHOKKEN TE BEPERKEN. HAAL HET UITEINDE VAN DE VOEDINGSKABEL UIT HET STOPCONTACT VAN DE WISSELSTROOMBRON OM DE STROOMVOORZIENING VOLLEDIG TE ONDERBREKEN. VERWIJDER DE KLEP NIET (NOCH DE ACHTERZIJDE). BEVAT GEEN INTERNE ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN VERVANGEN OF ONDERHOUDEN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.
