Tipo de producto	Monitor LCD 19 pulgadas
Marca	NEC
Modelo	MultiSync LCD1980SX
Resolución nativa	1280 x 1024
Tamaño de la pantalla	19 pulgadas (diagonal)
Tipo de panel	LCD TFT
Relación de aspecto	5:4
Brillo	250 cd/m² (típico)
Contraste	500:1 (típico)
Tiempo de respuesta	16 ms (típico)
Conectividad	DVI-D (digital), DVI-A (analógico), entrada VGA mediante adaptador
Alimentación	220-240 V CA, 50/60 Hz
Consumo eléctrico	38 W (típico)
Dimensiones (con soporte)	412 x 430 x 250 mm (L x A x P) (aprox.)
Peso	8,5 kg (aprox.)
Ergonomía	Inclinación, giro, rotación (horizontal/vertical), altura ajustable
Funciones OSM	Brillo, Contraste, Ajuste automático, Posición, Anchura, Nitidez, Colores, Idiomas, Bloqueo, Rotación OSM, etc.
Conformidad	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Accesorios suministrados	Cable de alimentación, cable de video DVI-D, cable de video DVI-A, CD-ROM, cubrecables
Mantenimiento	Paño suave que no suelte pelusa; no utilizar disolventes ni limpiadores para vidrios
Seguridad	No abrir la carcasa; no exponer al agua; desconectar en caso de daño

Preguntas frecuentes - MultiSync LCD1980SX NEC

¿Cómo conectar el monitor a un PC?

Apague el ordenador. Conecte el cable de vídeo adecuado (DVI-D para digital, DVI-A o adaptador para analógico) entre el PC y el monitor. Conecte el cable de alimentación al monitor y a una toma de corriente. Encienda el interruptor de vacaciones y pulse el botón de encendido en la parte frontal. Encienda el ordenador. El ajuste automático optimiza la visualización.

¿Cuál es la resolución óptima del MultiSync LCD1980SX?

La resolución nativa óptima es de 1280 x 1024 píxeles. Para una calidad de imagen máxima, configure su ordenador a esta resolución. Puede aparecer un mensaje de advertencia si se utiliza otra resolución.

¿Cómo ajustar la altura y la inclinación del monitor?

Para ajustar la altura, coloque las manos a ambos lados del monitor y levántelo o bájelo suavemente. Para la inclinación, sujete la parte superior e inferior de la pantalla e inclínela al ángulo deseado. Para girar, sujete ambos lados y gire a la izquierda o derecha. Para rotar a modo vertical, primero eleve la pantalla al máximo antes de girarla.

¿Qué hacer si la pantalla permanece negra después del encendido?

Verifique que el interruptor de vacaciones en el lado izquierdo del monitor esté en posición de encendido. Asegúrese de que el cable de alimentación esté correctamente enchufado. Revise el cable de vídeo y la conexión al ordenador. Si el problema persiste, consulte la sección de solución de problemas del manual o contacte a un técnico calificado.

¿Cómo limpiar la pantalla LCD?

Use un paño suave que no suelte pelusa y seco. Nunca use limpiadores líquidos, disolventes ni limpiadores para vidrios. Si es necesario, humedezca ligeramente el paño con agua limpia. No presione demasiado fuerte la pantalla.

¿Puedo usar este monitor con un Mac?

Sí, el monitor es compatible con Mac. Para salida digital DVI, use un cable DVI-D. Para Mac con salida analógica, puede ser necesario un adaptador MultiSync para Macintosh (no incluido). Si usa un Mac con salida digital, seleccione el modo DIGITAL en el OSM antes de encender el Mac.

¿Cómo acceder al menú OSM del monitor?

Presione uno de los botones de control en la parte frontal del monitor (EXIT, ◀, ▶, -, +). Aparece el menú OSM. Use las flechas para navegar y el botón SELECT para confirmar. Para cambiar la señal de entrada, presione SELECT cuando el OSM esté cerrado.

¿Cómo bloquear los ajustes OSM para evitar modificaciones accidentales?

Mantenga presionada la tecla « + » y luego presione simultáneamente el botón SELECT para activar el bloqueo OSM. Solo el brillo y el contraste permanecen ajustables. Para desactivar, presione la tecla « + » y el botón SELECT simultáneamente.

¿Qué significa el mensaje 'Fuera de límites' mostrado en la pantalla?

Este mensaje aparece cuando la señal de entrada tiene una frecuencia de sincronización no soportada por el monitor. Verifique que la tarjeta gráfica de su ordenador esté configurada para una resolución y frecuencia de actualización compatibles (por ejemplo, 1280x1024 a 60 Hz). Consulte la sección de especificaciones del manual para las frecuencias permitidas.

¿Cómo ahorrar energía con este monitor?

El monitor está certificado ENERGY STAR. Use la función 'Programador de apagado' en el menú Herramientas 1 para apagar automáticamente el monitor después de un período de inactividad definido. Active también los modos de ahorro de energía de su ordenador. Cuando no use el monitor, apáguelo con el botón de encendido o el interruptor de vacaciones.

MANUAL DE USUARIO MultiSync LCD1980SX NEC

Advertencia, Peligro .... Español-1

Declaración .... Español-1

Contenido..... Español-2

Inicio rápido.... Español-3

Controles..... Español-6

Uso recomendado..... Español-9

Avertissement, Attention ...... Français-1

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN ESTÁ DESCONECTADO DEL ENCHUFE DE PARED. PARA ASEGURARSE COMPLETAMENTE DE QUE NO LLEGA CORRIENTE A LA UNIDAD, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA TOMA DE CA. NO RETIRE LA CUBIERTA (O LA PARTE TRASERA). EL MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.

Este símbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas eléctricas. Por tanto, evite el contacto con cualquier pieza del interior del monitor.

Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este producto. Por ello, debería leerla atentamente para evitar problemas.

Peligro:

Cuando utilice MultiSync LCD1980SX en una fuente alimentación de corriente alterna de 220-240V en Europa, utilice el cable de alimentación que se suministra con el monitor.

En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (cinco amperios) instalado para utilizarlo con este equipo. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor.

Cuando utilice MultiSync LCD1980SX en una fuente alimentación de corriente alterna de 220-240V en Australia, utilice el cable de alimentación que se suministra con el monitor. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor.

En los demás casos, utilice un cable de alimentación compatible con la corriente alterna de la salida de alimentación que esté homologado y cumpla las normas de seguridad del país correspondiente.

Declaración

Declaración del fabricante

Por la presente certificamos que el monitor en color MultiSync LCD1980SX (L192G3) cumple la

Directiva 73/23/CEE: - EN 60950

Tokyo 108-0023, Japón

TÜV Rheinland Product Safety

ISO 13406-2

Windows es una marca registrada de Microsoft Corporation. NEC es una marca registrada de NEC Corporation. ENERGY STAR es una marca registrada de EE.UU. Todos los nombres de marca y de producto son marcas o marcas registradas de sus respectivas empresas.

Como socio de ENERGY STAR ^® , NEC-Mitsubishi Technologies Display of America ha determinado que este producto cumpla las directrices de ENERGY STAR en cuanto al rendimiento energético. El emblema de ENERGY STAR no representa la aprobación AEP de ningún producto o servicio.

OmniColor es una marca registrada de NEC-Mitsubishi Electronics Display Europe GmbH en los países de la Unión Europea y en Suiza. ErgoDesign es una marca registrada de NEC-Mitsubishi Electronic Visual Systems Corporation en Austria, los países del Benelux, Dinamarca, Francia, Alemania, Italia, Noruega, España, Suecia y el Reino Unido.

NaViSet es una marca registrada de NEC-Mitsubishi Electronics Display Europe GmbH en los países de la Unión Europea y en Suiza.

Español-1

Contenido

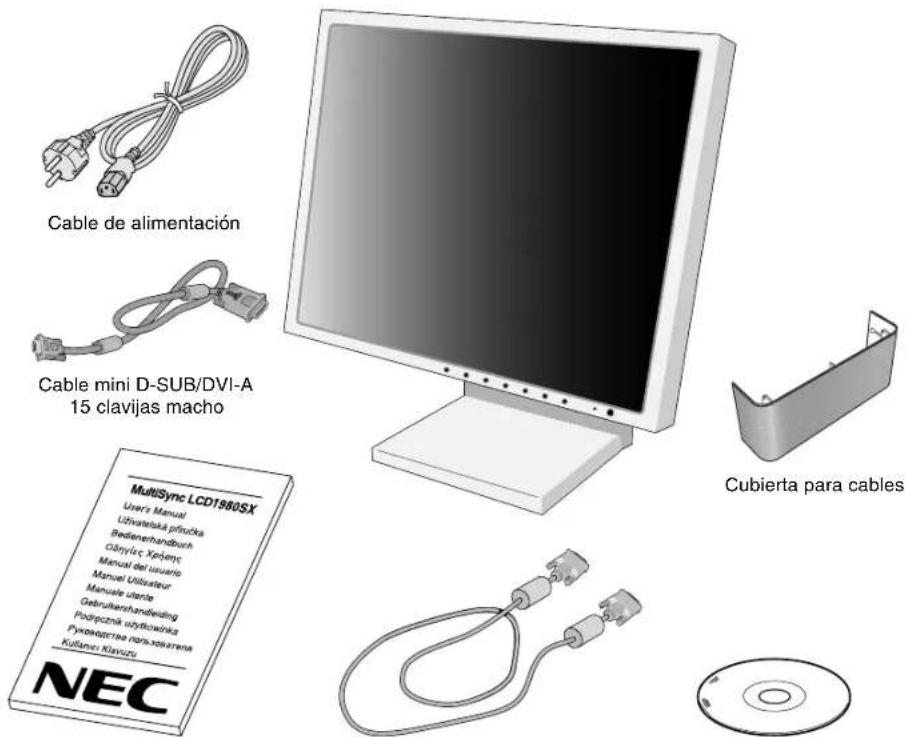

Su nueva caja* de monitor LCD NEC MultiSync debería contener:

• Un monitor MultiSync LCD1980SX con base inclinable/giratoria/pivotante/regulable en altura
• Cable de alimentación
  • Cable de señal de vídeo (mini D-SUB/DVI-A 15 clavijas macho)
  • Cable de señal de vídeo (DVI-D/DVI-D)
• Manual del usuario
• Cubierta para cables

- CD-ROM (incluye el manual del usuario completo en formato PDF). Para poder acceder al manual del usuario, debe tener Acrobat Reader 4.0 instalado en su PC.

Cable de alimentación Cable mini D-SUB/DVI-A 15 clavijas macho MultiSync LCD1980SX User's Manual Udvalatásá pflucks Bedienerhandbuch Cárylc Xpljenc Manual del usuario Manuel Utilisteur Manuale utente Gebruikershandleiding Podpizknik udykouwinka Pyrologette naio.30sarens Kulanei Kluyuzi NEC Cubierta para cables

Manual del usuario Cable DVI-D/DVI-D CD-ROM

* Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro.

Inicio rápido

Para conectar el monitor LCD MultiSync LCD a su sistema, siga estas indicaciones:

1. Apague el ordenador.

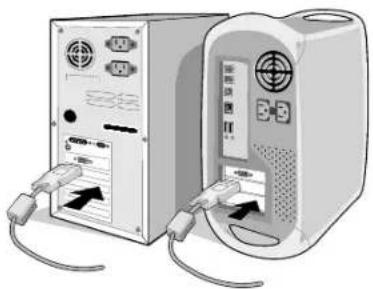

2. Para PC o MAC con salida digital DVI: conecte el cable de señal DVI al conector de la tarjeta de visualización de su sistema (figura A.1). Apriete todos los tornillos.

Para PC con salida analógica: conecte el cable de señal mini D-SUB/DVI-A de 15 clavijas al conector de la tarjeta de visualización de su sistema (figura A.2).

Para un MAC: conecte el adaptador para Macintosh de MultiSync al ordenador, y el cable de señal del mini D-SUB de 15 clavijas al adaptador para Macintosh de MultiSync (figura B.1).

Adaptador para Macintosh (no incluido)

NOTA: Algunos sistemas Macintosh no necesitan adaptador.

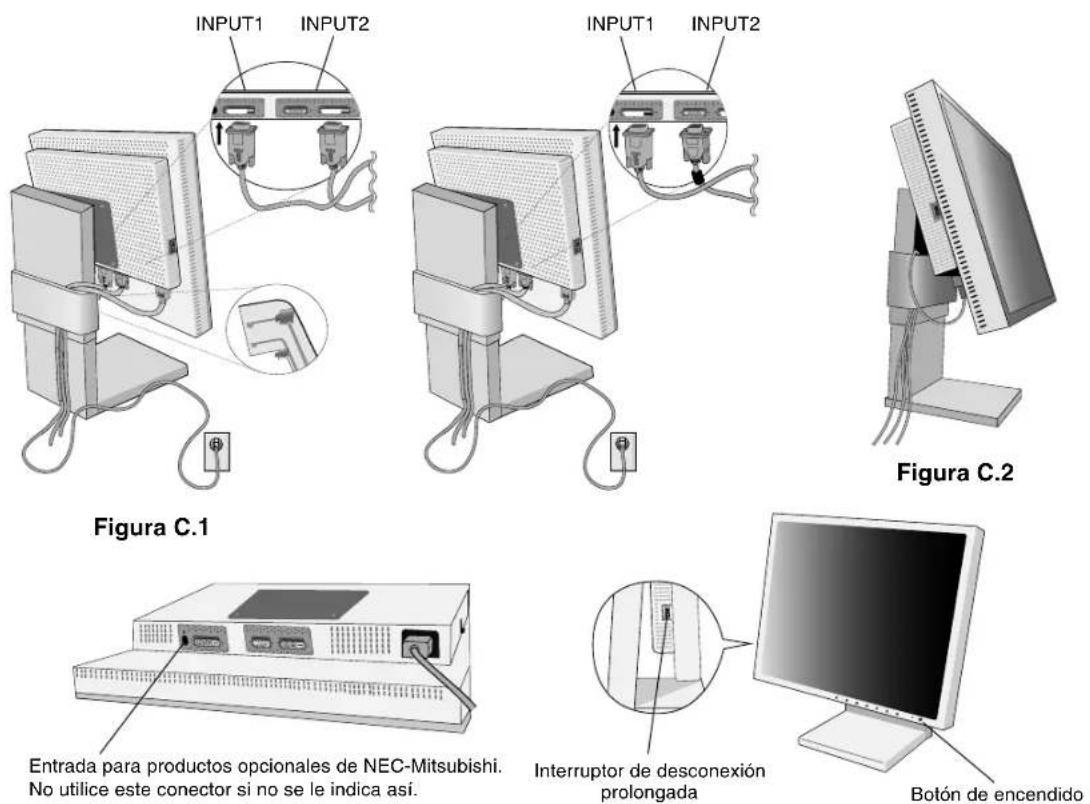

1. Conecte el cable de señal DVI al conector por la parte posterior del monitor. Coloque el cable de señal de vídeo (figura C.1). Conecte sólo el VGA o el DVI en Input 2.

NOTA: si los cables están mal conectados, es posible que falle el funcionamiento, se deteriore la calidad de la imagen/los componentes del módulo LCD o disminuya la vida útil del módulo.

Recoja los cables y ocúltelos con la cubierta para cables. La cubierta para cables se puede montar en la parte frontal o la parte trasera del soporte inclinable (figura C.1, C.2).

Mientras lo esté haciendo, compruebe que la pantalla del monitor se puede inclinar, subir, bajar y girar bien.

1. Conecte un extremo del cable de alimentación a la entrada de corriente alterna de la parte trasera del monitor y el otro extremo a la toma de corriente (figura C.1).

NOTA: consulte el apartado Peligro de este manual para asegurarse de que selecciona el cable de alimentación de corriente alterna adecuado.

1. El interruptor de desconexión prolongada que hay a la izquierda del monitor debe estar encendido. Encienda el monitor con el botón de encendido frontal (figura D.1).

NOTA: el interruptor de desconexión prolongada es un interruptor tipo on/off (encendido/apagado). Si este interruptor está en la posición OFF (apagado), el monitor no se puede conectar utilizando el botón frontal. NO lo conecte/desconecte demasiado rápido.

NOTA: para MAC con salida digital: antes de encender el MAC, el modo de entrada de DVI se debe ajustar en DIGITAL en "SELECCIÓN DVI" de OSM pulsando el botón "SELECT" y a continuación "CONTROL" cuando el cable de señal DVI esté acoplado al conector DVI-I (Input1) del monitor. De lo contrario, es posible que el MAC no se encienda.

1. Encienda el ordenador. Esta función No-touch ajusta automáticamente el monitor con la configuración óptima inicial en la mayoría de cadencias. Para llevar a cabo otros ajustes, utilice los siguientes controles de OSM:

2. Contraste Autom. - Contraste de auto ajuste - (sólo para entradas analógicas)

3. Auto ajuste (sólo para entradas analógicas)

Consulte el apartado Controles de este manual del usuario si desea obtener una descripción detallada de estos controles OSM.

NOTA: si surgiera algún problema, consulte el apartado Solución de problemas de este manual del usuario.

Figura D.1

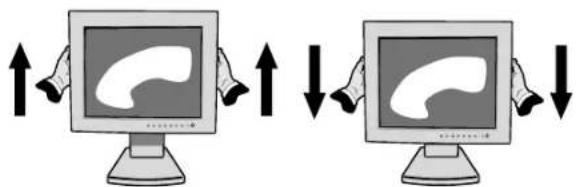

Cómo subir y bajar la pantalla del monitor

La pantalla del monitor se puede colocar en modo vertical u horizontal.

Para ello, coloque una mano a cada lado del monitor y súbala o bájela hasta conseguir la posición deseada (figura RL.1).

NOTA: realice esta operación con cuidado.

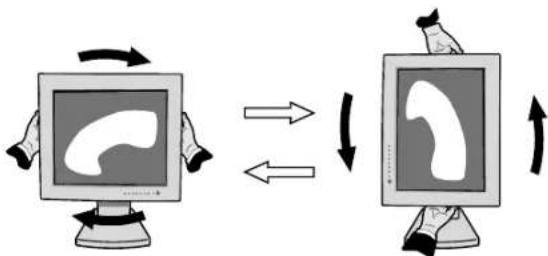

Rotación de la pantalla

Antes de girar la pantalla, súbala al máximo para evitar golpearla contra la mesa o pellizcarse los dedos.

Para subir la pantalla, coloque una mano a cada lado del monitor y súbala hasta la máxima posición (figura RL.1).

Para girar la pantalla, ponga una mano a cada lado de la pantalla y gírela en el sentido de las agujas del reloj, para pasar del modo horizontal al modo vertical o en el sentido contrario a las agujas del reloj, para pasar del modo vertical al modo horizontal (figura R.1).

Para que el menú OSM pase del modo horizontal al vertical, consulte la función ROTACIÓN DE OSM en la sección Controles.

Sujete el monitor por arriba y por abajo, y ajuste la inclinación que desee (figura TS.1).

Sujete el monitor por ambos lados y ajuste la inclinación que desee (figura TS.2).

NOTA: realice esta operación con cuidado.

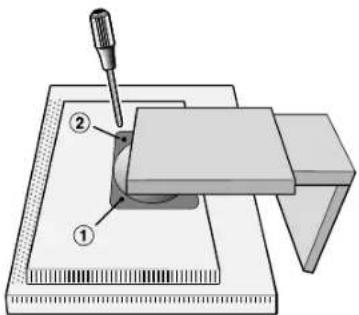

Cómo retirar el soporte del monitor para el montaje

Para montar el monitor de otra forma:

1. Desconecte todos los cables.
2. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar la posición más alta.
3. Sitúe el monitor boca abajo en una superficie no abrasiva. (Coloque la pantalla sobre una plataforma de 33 mm para que el soporte quede paralelo a la superficie) (figura S.1).

33 mm

Figura S.1

1. Retire los dos tornillos de la parte superior que unen el monitor al soporte (figura S.2). Gire el soporte 180° en sentido inverso a las agujas del reloj (hasta que oiga dos clics). Retire los tornillos de la parte inferior (figura S.3) y extraiga el soporte. El monitor ya está preparado.
2. Repita el proceso en sentido inverso para volver a montar el soporte: apriete los dos tornillos de la parte inferior, gire el soporte 180° en el sentido inverso de las agujas del reloj (hasta que oiga dos clics) y apriete los dos tornillos de la parte superior.

NOTA: utilice sólo métodos de montaje alternativos compatibles con VESA (100 mm de inclinación).

NOTA: retire el soporte del monitor con cuidado.

Peligro: utilice los tornillos originales (4 un.) al montar el monitor para no dañarlo ni dañar el soporte. Para cumplir las normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor. El monitor LCD sólo debería utilizarse con un brazo homologado (por ejemplo, de la marca GS).

Español-5

Controles

Los botones de control OSM (On-Screen Manager: gestor de pantalla) situados en la parte frontal del monitor funcionan del siguiente modo:

Para acceder al menú OSM, pulse cualquiera de los botones de control (EXIT, ◀, ▶, −, +).

Para modificar la entrada de señal, pulse el botón SELECT (Seleccionar).

NOTA: el menú OSM debe estar cerrado para que se pueda modificar la entrada de señal.

Menú

EXIT Para salir de los controles OSM.

Para salir al menú principal de OSM.

CONTROL ◀️ Desplaza la zona resaltada a izquierda/derecha para seleccionar los menús de control.

Desplaza la zona resaltada hacia arriba/abajo para seleccionar uno de los controles.

ADJUST - / + Desplaza la barra hacia la derecha o la izquierda o cambia el valor de ajuste para aumentarlo o reducirlo.

SELECT Activa la función seleccionada. Para acceder a los controles de OSM. Para acceder al submenú de OSM.

Para acceder a la entrada al desaparecer OSM.

RESET Restablece la configuración de fábrica del menú de control resaltado.

NOTA: al pulsar RESET en el menú principal y el submenú, aparece una ventana de advertencia que le permitirá cancelar la función RESET pulsando el botón EXIT.

Controles de brillo/contraste

BRILLO

Ajusta el brillo de la imagen global y del fondo.

CONTRASTE

Ajusta el brillo de la imagen respecto al fondo.

AUTO CONTRASTE AUTOM. (sólo para entradas analógicas)

Ajusta la imagen que aparece para las entradas de vídeo no estándar.

AUTO BRILLO AUTOM.

Esta función ajusta el brillo automáticamente para obtener la mejor opción de CONTRASTE en el área blanca de visualización de la pantalla.

AUTO Auto ajuste (sólo para entradas analógicas)

Ajusta automáticamente la configuración de Image Position (Posición de la imagen), Anchura (o Altura) y Estabilidad.

Controles de la imagen

IZQ./DERECHA

Controla la posición horizontal de la imagen en el área de visualización de la pantalla.

ABAJO/ARRIBA

Controla la posición vertical de la imagen en el área de visualización de la pantalla.

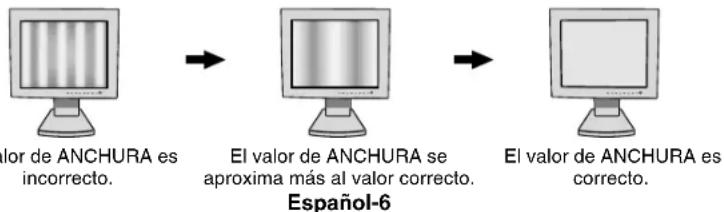

ANCHURA (ROTACIÓN DE OSD: horizontal) o ALTURA (ROTACIÓN DE OSD: vertical) (sólo entradas analógicas)

Ajusta la anchura (o la altura) aumentando o reduciendo esta configuración.

Si no consigue configurar la imagen satisfactoriamente con la función de "Auto ajuste", puede reajustarla manualmente con la función "Anchura" (o "Altura") - frecuencia de reloj. Para ello puede utilizar una prueba de muaré. Esta función puede alterar la anchura de la imagen. Utilice el menú lzq./derecha para centrar la imagen en la pantalla. Si la Anchura (o la Altura) está calibrada incorrectamente, el resultado será similar al del dibujo de la izquierda. La imagen debe ser homogénea.

lor de ANCHURA es incorrecto. El valor de ANCHURA se aproxima más al valor correcto. Español-6 El valor de ANCHURA es correcto.

||

ESTABILIDAD (sólo para entradas analógicas)

Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración. Si no consigue configurar la imagen satisfactoriamente con la función de "Auto ajuste", puede reajustarla manualmente con la función "Estabilidad". El enfoque, la claridad y la estabilidad de la imagen mejoran aumentando o reduciendo esta configuración.

Para ello puede utilizar una prueba de muaré. Si la Estabilidad está mal calibrada, el resultado será similar al del dibujo de la izquierda. La imagen debe ser homogénea.

El valor de ESTABILIDAD es incorrecto.
El valor de ESTABILIDAD es correcto.

RGB

Sistemas de control del color

Sistemas de control del color: la predefinición de seis colores selecciona la configuración del color deseada (las configuraciones del color sRBG y NATIVO son estándar y no se pueden modificar). La temperatura del color aumenta o disminuye en cada predefinición.

R,A,V,C,A,M,S: aumenta o disminuye el color rojo, amarillo, verde, aguamarina, azul, magenta y la saturación en función del que se seleccione. La modificación del color aparecerá en la pantalla y la dirección (aumento o disminución) se mostrará en las barras del color.

ESTÁNDAR: color original que aparece en el panel del LCD y que no se puede ajustar.

#

Herramientas 1

a→a

NITIDEZ: con esta función se mantiene nítida la imagen sea cual sea la cadencia. Se puede ajustar en todo momento según se desee mayor o menor nitidez, y se puede configurar por separado según la cadencia.

MODO EXPANSION: fija el método de zoom.

COMPLETA: la imagen se amplía hasta 1.280 x 1.024 independientemente de cuál sea la resolución. PROPORC.: la imagen se amplía sin modificar la relación entre la altura y la anchura.

APAGADO: la imagen no se amplía. PROPIA 1: zoom con el centro fijo. La imagen se expande de 1 a 3 veces en la frecuencia horizontal (EXTENSIÓN HORIZONTAL) y vertical (EXTENSIÓN VERTICAL) en intervalos de 0,1. PROPIA 2: zoom con la esquina superior izquierda fija. La imagen se expande de 1 a 3 veces en la frecuencia horizontal (EXTENSIÓN HORIZONTAL) y vertical (EXTENSIÓN VERTICAL) en intervalos de 0,1.

DETECCION DE VIDEO: selecciona el método de detección de vídeo cuando está conectado más de un ordenador.

DETECTAR EL PRIMERO: la entrada de vídeo tiene que pasar al modo "DETECTAR EL PRIMERO". Cuando no existe señal de entrada de vídeo, el monitor busca una señal de vídeo desde el otro puerto de entrada de vídeo. Si existe señal de vídeo en el otro puerto, el monitor pasa automáticamente del puerto de entrada original de vídeo a la nueva fuente de vídeo. El monitor no buscará otras señales de vídeo mientras exista esa fuente de vídeo.

DETECTAR EL ULTIMO: la entrada de vídeo tiene que pasar al modo "DETECTAR EL ULTIMO". Si el monitor muestra una señal de la fuente actual y recibe otra de una fuente secundaria, pasará automáticamente a la nueva fuente de vídeo. Cuando no existe señal de entrada de vídeo, el monitor busca una señal de vídeo desde el otro puerto de entrada de vídeo. Si existe señal de vídeo en el otro puerto, el monitor pasa automáticamente del puerto de entrada original de vídeo a la nueva fuente de vídeo.

NINGUNO: el monitor no buscará otro puerto de entrada de vídeo si el monitor no está conectado.

SELECCIÓN DVI: esta función define el modo de entrada de DVI (Input 1). Tras modificar la selección de DVI se tiene que reiniciar el ordenador.

AUTO: si se usa un cable DVI-D/DVI-Dm la SELECCIÓN DVI es DIGITAL. si se usa un cable D-SUB a DVI-A la SELECCIÓN DVI es ANALÓGICO.

DIGITAL: la entrada digital DVI está disponible.

ANALOGICO: la entrada analógica DVI está disponible.

Nota: para MAC con salida digital: antes de encender el MAC, el modo de entrada de DVI se debe ajustar en DIGITAL en "SELECCIÓN DVI" de OSM pulsando el botón "SELECT" y a continuación "CONTROL" cuando el cable de señal DVI esté acoplado al conector DVI-I (Input1) del monitor. De lo contrario, es posible que el MAC no se encienda.

Nota: en función del PC y la tarjeta de vídeo que se utilice, o cuando se conecta otro cable de señal de vídeo, es posible que esta opción no funcione.

TIEMPO DESACTIV.: el monitor se apagará automáticamente transcurrido el tiempo indicado por el usuario.

Español-7

Herramientas 2

IDIOMA: los menús del control OSM están disponibles en siete idiomas.

LOCALIZACIÓN OSM: puede decidir dónde desea que aparezca la ventana de control OSM en su pantalla. Seleccionando OSM Location (ubicación OSM), podrá ajustar manualmente la posición del menú de control OSM a la izquierda, derecha, arriba o abajo.

ACTIVIDAD OSM: el menú de control de OSD permanecerá encendido mientras se esté utilizando. En el submenú Actividad OSM puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSM hasta que éste se desconecta. Los valores preseleccionados son 10, 20, 30, 45, 60 y 120 segundos.

BLOQUEO OSM: este control bloquea totalmente el acceso a todas las funciones de control de OSM excepto BRILLO y CONTRASTE. Si intenta activar los controles de OSM mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSM están bloqueados. Para activar la función de Bloqueo OSM, pulse la tecla “+”, a continuación, SELECT y manténgalas pulsadas simultáneamente. Para desactivar la función Bloqueo OSM, pulse “+” y SELECT simultáneamente.

ROTACIÓN DE OSM: permite que el OSM cambie entre los modos Landscape (horizontal) y Portrait (vertical).

AVISO DE RESOLUCIÓN: esta resolución óptima es 1.280 x 1.024. Si se selecciona ENCENDIDO, aparecerá un mensaje en la pantalla después de 30 segundos para advertir de que la resolución no es 1.280 x 1.024.

TECLA DIRECTA: el brillo y el contraste se pueden ajustar directamente. Cuando esta función está activada, puede ajustar el brillo con la tecla ◀ o ▶, o el contraste con + o -, aunque el menú esté desactivado. Para acceder al menú estándar de OSM, pulse EXIT. or

CONF. DE FÁBRICA: si selecciona Conf. de fábrica, se puede restablecer la configuración de fábrica de las opciones de control de OSM (BRILLO, CONTRASTE, CONTROL DE LA IMAGEN, SISTEMA DE CONTROL DEL COLOR, DEFINICION, MODO EXPANSIÓN, TIEMPO DESACTIV., LOCALIZACIÓN OSM, ACTIVIDAD OSM, MODO VISUALIZACIÓN). Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET.

Información

MODO VISUALIZACIÓN: ofrece información sobre la imagen de resolución actual y los datos técnicos, incluida la cadencia predefinida utilizada y las frecuencias horizontal y vertical. Aumenta o reduce la resolución actual.

INFORMACIÓN MONITOR: indica el número de modelo y de serie del monitor.

Precaución OSM

Los menús Precaución OSM desaparecen con el botón Salir.

NO HAY SEÑAL: esta función avisa al usuario cuando no se recibe ninguna señal Sinc. horizontal ni vertical. Al encender el monitor o cuando se detecte un cambio en la señal de entrada, aparecerá la ventana No hay señal.

AVISO DE RESOLUCIÓN: esta función advierte de que se debe optimizar la resolución. Al encender el monitor, al modificar la señal de entrada y cuando la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana de alerta de AVISO DE RESOLUCIÓN. Esta función se puede desactivar en el menú TOOL (herramientas).

FUERA DE RANGO: si la señal de entrada es de una cadencia incompatible o la señal de vídeo no tiene la cadencia correcta, aparecerá el menú Fuera de rango.

NOTA: si aparece “ i CAMBIO SELECCIÓN DVI”, pase a SELECCIÓN DVI.

Si desea información sobre el menú avanzado, consulte el "Apéndice".

Español-8

Uso recomendado

Medidas de seguridad y mantenimiento

PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR MULTISYNC LCD:

• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las tareas de servicio deberá realizarlas un técnico cualificado.
• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.
• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.
• No coloque objetos pesados en el cable de alimentación. Si éste se dañara, podrían producirse descargas o fuego.
• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.
• No coloque objetos sobre el monitor ni utilice el monitor al aire libre.
• El interior del tubo fluorescente situado en la pantalla de cristal líquido contiene mercurio. Respete las ordenanzas de su municipio a la hora de desechar el tubo.

Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:

• Si el cable de alimentación o el enchufe está dañado.
• Si se ha derramado líquido o han caído objetos dentro del monitor.
• Si el monitor ha estado expuesto a la lluvia o el agua.
• Si el monitor se ha caído o se ha dañado la caja.
• Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.
• No doblegue el cable de alimentación.
• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.
• Si hay cristales rotos, retírelos con precaución.
• No cubra la abertura del monitor.
• Si se rompe el monitor o el cristal, no toque el cristal líquido y tenga precaución.

PELIGRO

• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.
• El conector del cable de alimentación es el principal modo de desconectar el sistema de la tensión de alimentación. El monitor debería estar instalado cerca de una caja de enchufe de fácil acceso.
• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes.

- Persistencia de la imagen: la persistencia de la imagen se produce cuando en la pantalla permanece la "sombra" o el remanente de una imagen. A diferencia de los monitores CRT, la persistencia de la imagen de los monitores con pantalla de cristal líquido no es permanente, pero se debe evitar visualizar patrones fijos en el monitor durante largos períodos de tiempo.

Para eliminar la persistencia de la imagen, tenga apagado el monitor tanto tiempo como el que haya permanecido la imagen en la pantalla. Por ejemplo, si ha habido una imagen en el monitor durante una hora y aparece una "sombra" de esa imagen, debería tener el monitor apagado durante una hora para borrarla.

NOTA: como en todos los dispositivos de visualización personales, NEC-Mitsubishi Electronic Display-Europe recomienda utilizar con regularidad un salvapantallas con movimiento siempre que la pantalla esté inactiva o apagar el monitor si no se va a utilizar.

SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOS FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE:

• Para garantizar el óptimo rendimiento, deje el monitor en marcha durante 20 minutos para que se caliente.
• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al observar el centro de la pantalla.
• Coloque el monitor a 40 cm de distancia de los ojos como mínimo y a 70 cm como máximo. La distancia óptima es de 50 cm.
• Descanse la vista periódicamente enfocándola hacia un objeto situado a 6 metros como mínimo. Parpadee con frecuencia.
• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no se reflejen en la pantalla.

- Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.

- Limpie la superficie del monitor con pantalla de cristal líquido con un paño sin hilachas y no abrasivo. No utilice líquidos limpiadores ni limpiacristales.

- Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.

- Utilice un atril para documentos y colóquelo cerca de la pantalla.

- Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente enfrente de usted para evitar tener la cabeza girada al teclear.

- Evite visualizar patrones fijos en el monitor durante largos períodos de tiempo. De ese modo, evitará la persistencia de la imagen (efectos post-imagen).

- Revise su vista con regularidad.

Para conseguir las máximas ventajas ergonómicas, recomendamos que:

• Ajuste el brillo hasta que desaparezca el fondo de la imagen.
• No coloque el control del contraste en la posición máxima.
• Utilice los controles de tamaño y posición predefinidos con señales estándar.
• Utilice la configuración de color predefinida.
• Utilice señales no entrelazadas con una velocidad de regeneración de la imagen vertical de 60-75 Hz.
• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos.

AVERTISSEMENT

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÊME, N'UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION:

ATTENTION

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D'ALIMENTATION EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DÉCONNECTEZ LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L'ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

NOTA: Inclinare con cautela la schermo del monitor.
