Type de produit	Moniteur LCD 19 pouces
Marque	NEC
Modèle	MultiSync LCD1980SX
Résolution native	1280 x 1024
Taille de l'écran	19 pouces (diagonale)
Type de panneau	LCD TFT
Rapport d'aspect	5:4
Luminosité	250 cd/m² (typique)
Contraste	500:1 (typique)
Temps de réponse	16 ms (typique)
Connectivité	DVI-D (numérique), DVI-A (analogique), entrée VGA via adaptateur
Alimentation	220-240 V CA, 50/60 Hz
Consommation électrique	38 W (typique)
Dimensions (avec support)	412 x 430 x 250 mm (L x H x P) (approx.)
Poids	8,5 kg (approx.)
Ergonomie	Inclinaison, pivotement, rotation (paysage/portrait), hauteur réglable
Fonctions OSM	Luminosité, Contraste, Réglage auto, Position, Largeur, Finesse, Couleurs, Langues, Verrouillage, Rotation OSM, etc.
Conformité	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Accessoires fournis	Câble d'alimentation, câble vidéo DVI-D, câble vidéo DVI-A, CD-ROM, cache-câbles
Entretien	Chiffon doux non pelucheux; ne pas utiliser de solvants ou nettoyants pour vitres
Sécurité	Ne pas ouvrir le boîtier; ne pas exposer à l'eau; débrancher en cas de dommage

FOIRE AUX QUESTIONS - MultiSync LCD1980SX NEC

Comment brancher le moniteur à un PC ?

Éteignez l'ordinateur. Branchez le câble vidéo approprié (DVI-D pour numérique, DVI-A ou adaptateur pour analogique) entre le PC et le moniteur. Branchez le cordon d'alimentation au moniteur et à une prise de courant. Allumez l'interrupteur de vacances, puis appuyez sur le bouton d'alimentation en façade. Allumez l'ordinateur. Le réglage automatique optimise l'affichage.

Quelle est la résolution optimale du MultiSync LCD1980SX ?

La résolution native optimale est de 1280 x 1024 pixels. Pour une qualité d'image maximale, réglez votre ordinateur sur cette résolution. Un message d'alerte peut apparaître si une autre résolution est utilisée.

Comment régler la hauteur et l'inclinaison du moniteur ?

Pour régler la hauteur, placez vos mains de chaque côté du moniteur et élevez ou abaissez-le doucement. Pour l'inclinaison, tenez le haut et le bas de l'écran et inclinez-le à l'angle souhaité. Pour le pivotement, tenez les deux côtés et tournez à gauche ou à droite. Pour une rotation en mode portrait, élevez d'abord l'écran au maximum avant de le tourner.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que l'interrupteur de vacances sur le côté gauche du moniteur est en position marche. Assurez-vous que le cordon d'alimentation est correctement branché. Vérifiez le câble vidéo et la connexion à l'ordinateur. Si le problème persiste, consultez la section de dépannage du manuel ou contactez un technicien qualifié.

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux non pelucheux et sec. N'utilisez jamais de nettoyants liquides, de solvants ou de nettoyants pour vitres. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau propre. N'appuyez pas trop fort sur l'écran.

Puis-je utiliser ce moniteur avec un Mac ?

Oui, le moniteur est compatible avec les Mac. Pour une sortie numérique DVI, utilisez un câble DVI-D. Pour les Mac avec sortie analogique, un adaptateur MultiSync pour Macintosh (non inclus) peut être nécessaire. Si vous utilisez un Mac avec sortie numérique, sélectionnez le mode NUMÉRIQUE dans l'OSM avant la mise sous tension du Mac.

Comment accéder au menu OSM du moniteur ?

Appuyez sur l'un des boutons de commande situés à l'avant du moniteur (EXIT, ◀, ▶, -, +). Le menu OSM apparaît. Utilisez les flèches pour naviguer et le bouton SELECT pour valider. Pour modifier le signal d'entrée, appuyez sur SELECT lorsque l'OSM est fermé.

Comment verrouiller les réglages OSM pour éviter des modifications accidentelles ?

Maintenez enfoncée la touche « + », puis appuyez simultanément sur le bouton SELECT pour activer le verrouillage OSM. Seules la luminosité et le contraste restent réglables. Pour désactiver, appuyez sur la touche « + » et sur le bouton SELECT simultanément.

Que signifie le message 'Hors limites' affiché à l'écran ?

Ce message apparaît lorsque le signal d'entrée a une fréquence de synchronisation non prise en charge par le moniteur. Vérifiez que la carte graphique de votre ordinateur est configurée pour une résolution et une fréquence de rafraîchissement compatibles (par exemple, 1280x1024 à 60 Hz). Consultez la section des spécifications du manuel pour les fréquences autorisées.

Comment économiser l'énergie avec ce moniteur ?

Le moniteur est certifié ENERGY STAR. Utilisez la fonction 'Programmateur arrêt' dans le menu Outils 1 pour éteindre automatiquement le moniteur après une période d'inactivité définie. Activez également les modes d'économie d'énergie de votre ordinateur. Lorsque le moniteur n'est pas utilisé, éteignez-le avec le bouton d'alimentation ou l'interrupteur de vacances.

MODE D'EMPLOI MultiSync LCD1980SX NEC

Déclaration...... Français-1

Contenu...... Français-2

Mise en marche rapide...... Français-3

Commandes...... Français-6

Conseils d'utilisation...... Français-9

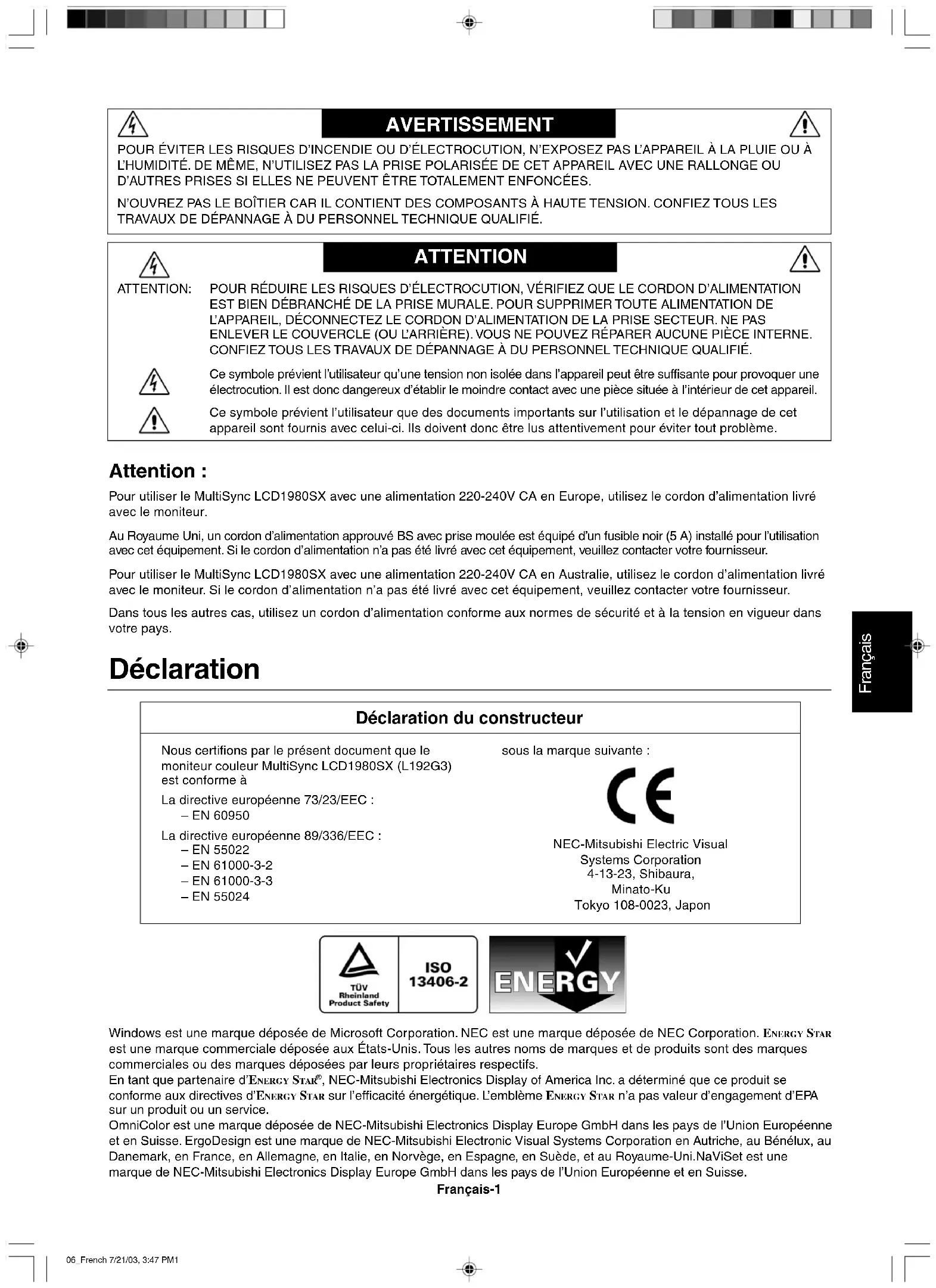

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce située à l'intérieur de cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

Attention :

Pour utiliser le MultiSync LCD1980SX avec une alimentation 220-240V CA en Europe, utilisez le cordon d'alimentation livré avec le moniteur.

Au Royaume-Uni, un cordon d'alimentation approuvé BS avec prise moulée est équipé d'un fusible noir (5 A) installé pour l'utilisation avec cet équipement

Pour utiliser le MultiSync LCD1980SX avec une alimentation 220-240V CA en Australie, utilisez le cordon d'alimentation livré avec le moniteur

Dans tous les autres cas, utilisez un cordon d'alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays.

Déclaration du constructeur

Nous certifions par le présent document que le moniteur couleur MultiSync LCD1980SX (L192G3) est conforme à

La directive européenne 73/23/EEC : - EN 60950

La directive européenne 89/336/EEC : - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024

sous la marque suivante :

NEC-Mitsubishi Electric Visual

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ENERGY STAR est une marque commerciale déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs.

En tant que partenaire d'ENERGY STAR ^®, NEC-Mitsubishi Electronics Display of America Inc. a déterminé que ce produit se conforme aux directives d'ENERGY STAR sur l'efficacité énergétique. L'emblème ENERGY STAR n'a pas valeur d'engagement d'EPA sur un produit ou un service.

OmniColor est une marque déposée de NEC-Mitsubishi Electronics Display Europe GmbH dans les pays de l'Union Européenne et en Suisse. ErgoDesign est une marque de NEC-Mitsubishi Electronic Visual Systems Corporation en Autriche, au Bénélux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède, et au Royaume-Uni. NaViSet est une marque de NEC-Mitsubishi Electronics Display Europe GmbH dans les pays de l'Union Européenne et en Suisse.

Contenu

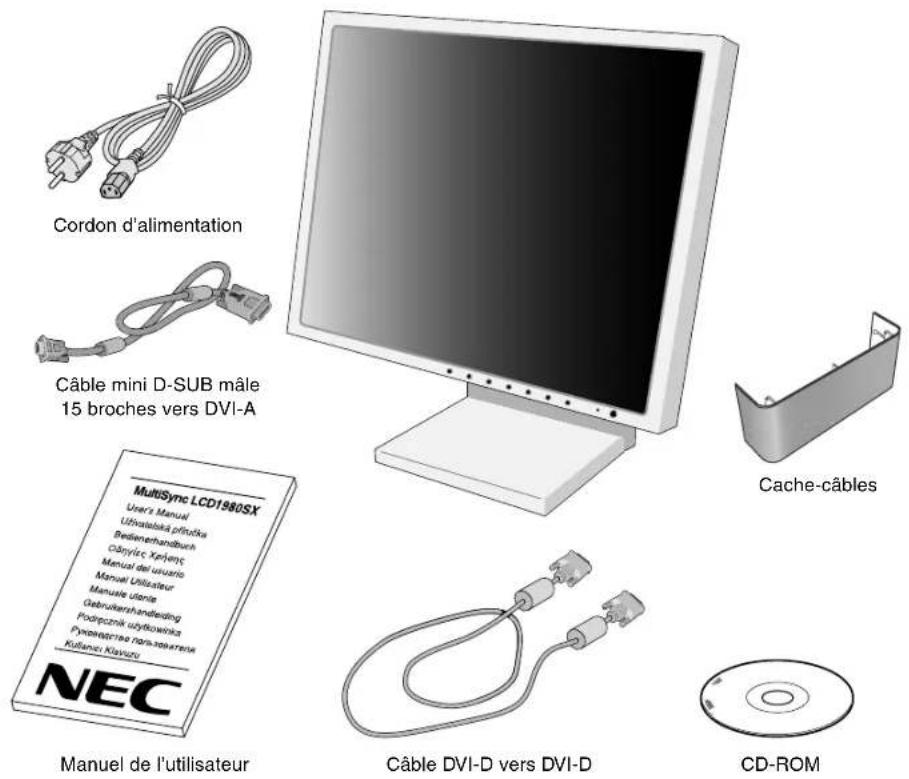

L'emballage de votre nouveau moniteur MultiSync LCD NEC doit contenir les éléments suivants :

• Moniteur MultiSync LCD1980SX avec un support ajustable en inclinaison/pivotement/rotation/hauteur • Cordon d'alimentation • Câble de signal vidéo (Mini D-SUB mâle 15 broches vers DVI-A) • Câble de signal vidéo (câble DVI-D vers DVI-D) • Manuel de l'utilisateur - Cache-câbles

- CD-ROM (comprenant le manuel utilisateur complet au format PDF). Vous devez disposer de la version 4.0 d'Acrobat Reader sur votre PC pour afficher le manuel de l'utilisateur.

* N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous seriez amené à transporter ou expédier le moniteur.

Mise en marche rapide

Pour connecter le moniteur MultiSync LCD à votre système, conformez-vous aux instructions suivantes :

1. Éteignez votre ordinateur.

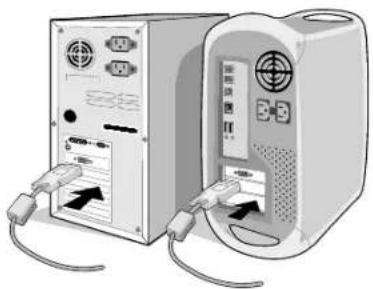

2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte graphique de votre système (Figure A.1). Serrez toutes les vis. Pour un PC équipé d'une sortie analogique : Branchez le câble de signal mini-connecteur D-SUB à 15 broches vers DVI-A sur le connecteur de la carte graphique de votre système (Figure A.2). Pour un MAC : Connectez à l'ordinateur l'adaptateur de câble MultiSync pour Macintosh, puis branchez à l'adaptateur le mini-connecteur D-SUB à 15 broches (Figure B.1).

Adaptateur de câble pour Macintosh (non inclus)

REMARQUE : Certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.

1. Connectez le câble signal DVI au connecteur situé à l'arrière du moniteur. Mettez en place le câble de signal vidéo (Figure C.1). Ne connectez pas simultanément le VGA et le DVI à l'entrée INPUT 2.

REMARQUE : Une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire à la qualité d'affichage du module LCD ou encore de réduire la durée de vie du module.

Rassemblez les câbles et conservez-les dans le support avec le cache-câbles. Il est possible d'attacher le cache-câbles sur le côté avant ou arrière du support inclinable (Figures C.1 et C.2).

Vérifiez l'inclinaison, l'élévation et l'abaissement de l'écran du moniteur lorsque vous manipulez les câbles.

1. Connectez une extrémité du cordon d'alimentation à l'arrière du moniteur et l'autre à la prise de courant (Figure C.1).

REMARQUE : Veuillez vous reporter à la section ATTENTION de ce manuel pour le choix d'un cordon d'alimentation CA adapté.

1. L'interrupteur de vacances situé sur le côté gauche du moniteur doit être allumé. Allumez le moniteur avec le bouton d'alimentation situé en façade (Figure D.1).

REMARQUE : L'interrupteur de vacances est un véritable interrupteur marche/arrêt. Si cet interrupteur est en position arrêt, il est impossible d'allumer le moniteur avec le bouton situé à l'avant. Veuillez NE PAS allumer et éteindre le moniteur rapidement.

REMARQUE : Pour un MAC muni d'une sortie numérique : Avant de mettre en marche le MAC, le mode NUMÉRIQUE doit être sélectionné pour l'entrée DVI, à l'aide de l'option « SÉLECTION DVI » de l'OSM, et ce, en pressant le bouton « SELECT » puis le bouton « CONTROL » lorsque le câble du signal DVI est raccordé à la prise DVI-I (Entrée1) du moniteur. Dans le cas contraire, le MAC ne se mettra pas en marche.

1. Allumez l'ordinateur. Le réglage automatique sans intervention applique automatiquement au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSM suivantes :
2. Contraste Auto. (entrée analogique seulement)
3. Réglage Auto. (entrée analogique seulement)

Vous trouverez une description complète de ces commandes OSM à la section Commandes de ce manuel.

REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes du présent manuel.

Figure C.1

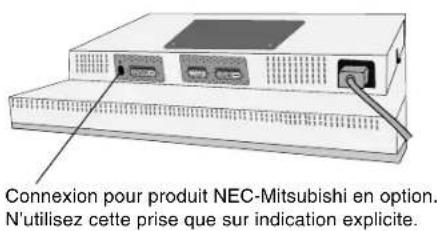

Connexion pour produit NEC-Mitsubishi en option. N'utilisez cette prise que sur indication explicite.

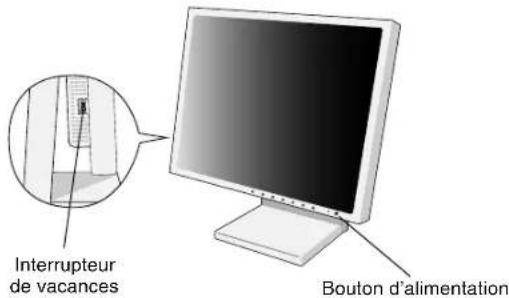

Interrupteur de vacances Bouton d'alimentation

Figure D.1

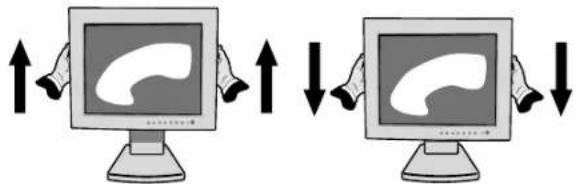

Élévation et abaissement de l'écran du moniteur

Le moniteur peut être levé ou abaissé en mode Portrait ou Paysage.

Pour élever ou abaisser l'écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).

REMARQUE : Manipulez l'écran avec précaution lorsque vous l'élevez ou l'abaissez.

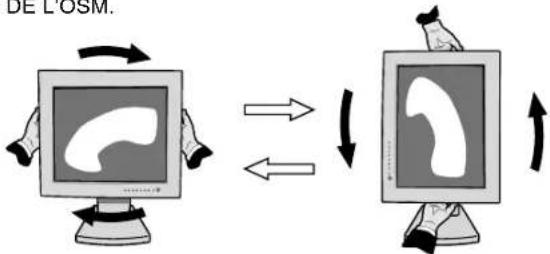

Avant de pouvoir effectuer une rotation, l'écran doit être élevé au niveau maximum de manière à éviter tout choc contre le bureau ou tout pincement des doigts.

Pour élever l'écran, placez les mains de chaque côté du moniteur et élevez ce dernier jusqu'à la hauteur maximum (Figure RL.1). Pour faire tourner l'écran, placez les mains de chaque côté du moniteur et faites tourner ce dernier dans le sens des aiguilles d'une montre de la position Paysage à la position Portrait ou dans le sens inverse de la position Portrait à la position Paysage (Figure R.1). Pour faire passer le menu OSM de la position Paysage à Portrait ou inversement, reportez-vous à la section Commandes, fonction ROTATION DE L'OSM.

DE L'OSM.

Figure R.1 Français-4

Inclinaison

Tenez le haut et le bas de l'écran du moniteur et ajustez manuellement l'inclinaison souhaitée (Figure TS.1).

Tenez les deux côtés de l'écran du moniteur et ajustez manuellement le pivotement souhaité (Figure TS.2).

REMARQUE : Manipulez l'écran avec précaution lorsque vous l'inclinez.

Dépose pour montage du support du moniteur

Pour préparer le moniteur en vue d'un autre montage :

1. Déconnectez tous les câbles.
2. Placez les mains de chaque côté du moniteur et levez ce dernier jusqu'à la position la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive. Placez l'écran sur une plate-forme de 33 mm de manière à ce que le support soit parallèle à la surface (Figure S.1).

33 mm

Figure S.1

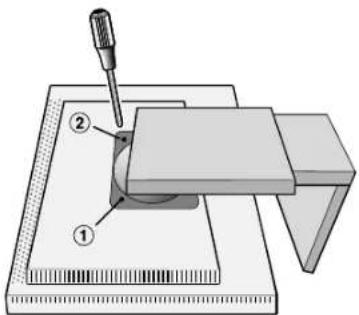

1. Retirez les deux vis du haut qui connectent le moniteur au support (Figure S.2). Tournez le support de 180° dans le sens des aiguilles d'une montre (deux clics doivent se faire entendre). Retirez les vis du bas (Figure S.3) et ôtez le support. Le moniteur est maintenant prêt pour un montage différent.
2. Inversez cette procédure pour fixer à nouveau le support : revissez les deux vis du bas, tournez le support de 180° dans le sens contraire des aiguilles d'une montre (deux clics doivent se faire entendre) et revissez les deux vis du haut.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA (pas de 100 mm).

REMARQUE : Manipulez avec soin, en retirant le support du moniteur.

Attention : Veuillez utiliser les vis originales (4 vis) lors du montage pour éviter d'endommager le moniteur et le support. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

Fonctionnement des boutons de commandes OSM (on-screen manager – gestionnaire à l'écran) sur la face avant du moniteur :

Pour accéder au menu OSM, appuyez sur l'un de ces boutons de commande (EXIT, ◀, ▶, −, +). Pour modifier le signal d'entrée, appuyez sur le bouton SELECT.

REMARQUE : OSM doit être fermé pour que vous puissiez modifier le signal d'entrée.

Menu

EXIT Quitte les commandes OSM. Revient au menu principal des commandes OSM.

CONTROL ◀/▶ Déplace vers la gauche ou vers la droite la zone en surbrillance pour le choix des menus de commande. Déplace vers le haut ou vers le bas la zone en surbrillance pour le choix des commandes.

ADJUST - / + Déplace la barre vers la gauche ou vers la droite, ou modifie la valeur du réglage en l'augmentant ou en la diminuant.

SELECT Active la fonction sélectionnée. Entre dans les commandes OSM. Entre dans le sous-menu OSM. Sélectionne l'entrée lorsque l'OSM disparaît.

RESET Ramène la commande en surbrillance à son réglage par défaut (sortie d'usine).

REMARQUE : Quand vous appuyez sur RESET dans le menu principal ou dans un sous-menu, une fenêtre d'avertissement apparaît pour vous permettre d'annuler la réinitialisation en appuyant sur le bouton EXIT.

Luminosité

Règle la luminosité globale de l'image et du fond de l'écran.

Contraste

Règle la luminosité de l'image en fonction du fond.

AUTO contraste AUTO. (entrée analogique seulement)

Règle l'image affichée pour des entrées vidéo non standard.

AUTO BRT Luminosité AUTO.

Cette fonction règle automatiquement la luminosité pour assurer la LUMINOSITÉ optimale en fonction de la zone blanche d'affichage.

AUTO Réglage AUTO (entrée analogique seulement)

Règle automatiquement la position, la largeur (ou la hauteur) et la finesse de l'image.

Commandes relatives à l'image

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Contrôle la position verticale de l'image dans la zone d'affichage du LCD.

Largeur (rotation OSD : paysage) ou hauteur (rotation OSD : portrait) (entrée analogique uniquement)

Règle la largeur (ou la hauteur) par l'augmentation ou la diminution de ce paramètre.

Si la « fonction Réglage automatique » ne vous donnait pas un paramétrage satisfaisant de l'image, une mise au point supplémentaire peut être réalisée manuellement à l'aide de la fonction « Largeur (ou Hauteur) » (molette). Pour cela, on peut utiliser un test du motif de moirage. Cette fonction peut modifier la largeur de l'image. Utilisez le menu Gauche/Droite pour centrer l'image sur l'écran. Si la Largeur (ou la Hauteur) est mal étalonnée, le résultat ressemblerait au dessin de gauche. L'image doit être homogène.

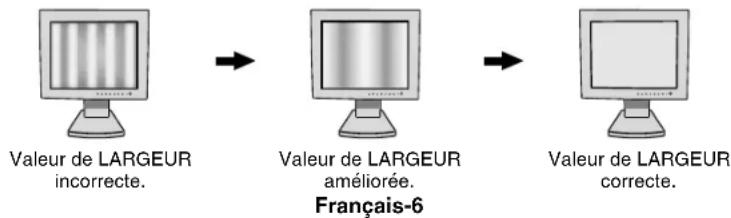

Valeur de LARGEUR incorrecte. Valeur de LARGEUR améliorée. Français-6 Valeur de LARGEUR correcte.

Améliore le point, la clarté et la stabilité de l'image par augmentation ou diminution de ce paramètre.

Si la fonction « Réglage automatique » ne vous donnait pas un paramétrage satisfaisant de l'image, une mise au point fine peut être réalisée manuellement à l'aide de la fonction « Finesse ». Cette fonction a

Pour cela, on peut utiliser un test du motif de moirage. Une finesse mal étalonnée donne un résultat semblable à celui du dessin de gauche. L'image doit être homogène.

Valeur de FINESSE incorrecte. Valeur de FINESSE correcte.

RGB systèmes de contrôle des couleurs

Systèmes de contrôle des couleurs : Six préréglages des couleurs vous permettent de régler les couleurs à votre guise (les préréglages sRVB et NATIVE sont des standards et ne peuvent être modifiés). La température des couleurs augmente ou diminue dans chaque préréglage.

R, J, V, C, B, M, S : Augmente ou diminue le Rouge, le Jaune, le Vert, le Cyan, le Bleu, le Magenta et la Saturation selon ce qui est sélectionné. Le changement de couleur apparaît à l'écran et le sens (augmentation ou diminution) est indiqué par les barres de couleur.

NATIVE : Réglage d'origine présenté par le panneau LCD et que l'on ne peut modifier.

Outils 1

NETTETÉ : Cette fonction permet de conserver numériquement la netteté de l'image dans toutes les résolutions. Elle est réglable de façon continue afin d'obtenir, à votre gré, une image distincte ou plus floue. Elle est réglée de manière indépendante par différentes résolutions.

MODE ÉTENDU : Règle la méthode de zoom.

PLEIN : La taille de l'image est agrandie à 1280 x 1024, quelle que soit la résolution.

ASPECT : L'image est agrandie sans modification des proportions.

ARRÊT : L'image n'est pas agrandie.

AU CHOIX1 : Zoom en figeant le centre. L'image est agrandie de 1 à 3 fois, soit horizontalement (EXPANSIÓN H.), soit verticalement (EXPANSIÓN V.) par pas de 0,1.

AU CHOIX2 : Zoom en figeant le coin supérieur gauche. L'image est agrandie de 1 à 3 fois, soit horizontalement (EXPANSIÓN H.), soit verticalement (EXPANSIÓN V.) par pas de 0,1.

DÉTECTION VIDÉO : Sélectionne la méthode de détection de la vidéo lorsque plusieurs ordinateurs se trouvent connectés.

1ER DÉTECTÉ : L'entrée vidéo doit être commutée en mode « 1ER DÉTECTÉ ». S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidé Le moniteur ne recherchera pas d'autre signal vidéo tant que la source vidéo actuelle sera présente.

DERNIER DÉTECTÉ : L'entrée vidéo doit être commutée en mode « DERNIER DÉTECTÉ ». Si le moniteur affiche un signal de la source actuelle et qu'une nouvelle source vidéo lui est fournie, le moniteur bascule automatiquement vers cette nouvelle source vidéo

PAS DE PRIORITÉ : Tant qu'il n'est pas allumé, le moniteur ne vérifie pas l'autre port d'entrée vidéo.

SELECTION DVI : Cette fonction sélectionne le mode d'entrée DVI (INPUT 1). L'ordinateur doit être redémarré après modification de la sélection DVI.

AUTO : Avec l'utilisation d'un câble DVI-D vers DVI-D, DVI SELECTION est NUMÉRIQUE.

Avec l'utilisation d'un câble D-SUB vers DVI-A, DVI SELECTION est ANALOG.

NUMERIQUE : L'entrée numérique DVI est disponible.

ANALOG. : L'entrée analogique DVI est disponible.

Remarque : Pour un MAC muni d'une sortie numérique : Avant de mettre en marche le MAC, le mode NUMÉRIQUE doit être sélectionné pour l'entrée DVI, à l'aide de l'option « SÉLECTION DVI » de l'OSM, et ce, en pressant le bouton « SELECT » puis le bouton « CONTROL » lorsque le câble du signal DVI est raccordé à la prise DVI-I (Entrée1) du moniteur. Dans le cas contraire, le MAC ne se mettra pas en marche.

Remarque : Cette fonction peut être indisponible selon le PC et la carte vidéo utilisées ou lorsqu'un autre câble de signal vidéo est connecté.

PROGRAMMATEUR ARRÊT : Le moniteur s'éteint automatiquement au bout du laps de temps prédéfini par l'utilisateur à l'aide de cette option.

Outils 2

LANGUAGE : Les menus des commandes OSM sont disponibles en sept langues.

POSITION DE L'OSM : Vous pouvez choisir l'emplacement sur l'écran de la fenêtre de commandes OSM. Position OSM vous permet de régler manuellement la position du menu des commandes OSM : gauche, droit, haut ou bas.

EXTINCTION DE L'OSM : Le menu des commandes OSM reste à l'écran aussi longtemps qu'il est utilisé. Dans le sous-menu Extinction de l'OSM, vous pouvez choisir la durée d'attente du moniteur entre la dernière pression de touche et l'extinction du menu des commandes OSM. Les choix possibles sont : 10, 20, 30, 45, 60 et 120 secondes.

VERROUILLAGE OSM : Cette commande bloque totalement l'accès à toutes les fonctions des commandes OSM sauf la LUMINOSITÉ et le CONTRASTE. Toute tentative d'activation des commandes OSM lorsque ce dernier est en mode verrouillé provoque l'apparition d'un écran informant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage de l'OSM, maintenez enfoncée la touche « + », puis, en même temps appuyez sur SELECT. Pour désactiver le verrouillage OSM, appuyez sur la touche « + », puis sur le bouton SELECTION, et maintenez-les enfoncés simultanément.

ROTATION DE L'OSM : Pour faire passer OSM du mode Paysage en mode Portrait et inversement.

ERREUR RÉSOLUTION : La résolution optimale est de 1280 x 1024. Le choix de l'option MARCHE provoque l'affichage après 30 secondes d'un message vous avertissant que la résolution n'est pas à 1280 x 1024.

TOUCHE DE RACCOURCI : Vous pouvez régler directement la luminosité et le contraste. Lorsque cette fonction est activée, et que le menu OSM est désactivé, vous pouvez régler la luminosité avec ◀ ou ▶ et le contraste avec + ou -. Le menu OSM par défaut est accessible à l'aide du bouton EXIT.

PRÉRÉGLAGE USINE : Cette option vous permet de réinitialiser toutes les commandes OSM (LUMINOSITE, CONTRASTE, IMAGE, SYSTEMES DE CONTROLE DES COULEURS, NETTETE, MODE ETENDU, PROGRAMMATEUR ARRÊT, POSITION DE L'OSM, EXTINCTION DE L'OSM, MODE D'AFFICHAGE) en les ramenant à leurs réglages sortie d'usine. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET.

Informations

MODE

MODE D'AFFICHAGE : Fournit des informations sur la résolution d'affichage actuelle ainsi que des données techniques comprenant le préréglage de résolution utilisé et les fréquences horizontale et verticale. Augmente ou diminue la résolution actuelle.

INFOS MONITEUR : Indique le nom du modèle et les numéros de série de votre moniteur.

Avertissements OSM

Les menus Avertissements OSM disparaissent avec le bouton Exit.

PAS DE SIGNAL : Cette fonction vous avertit lorsque aucun signal horizontal ou vertical de synchronisation n'est présent. Après la mise sous tension ou en cas de changement du signal d'entrée, la fenêtre Pas de signal s'affiche.

ERREUR RÉSOLUTION : Cette fonction vous avertit de l'utilisation en résolution optimisée. Après la mise sous tension, ou en cas de changement du signal d'entrée, ou si le signal vidéo ne possède pas la résolution appropriée, la fenêtre Erreur résolution s'affiche. Cette fonction peut être désactivée dans le menu Outils.

HORS LIMITE : Lorsque le signal d'entrée correspond à une synchronisation non supportée ou à un signal vidéo dont la synchronisation est incorrecte, le menu Hors limites apparaît alors.

REMARQUE : Si CHANGER D'ENTRÉE DVI s'affiche, basculez vers SELECTION DVI.

Reportez-vous à l'Annexe pour le menu Avancé.

Consignes de sécurité et d'entretien

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MULTISYNC LCD :

• N'OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots peuvent vous exposer à des risques d'électrocution ou autres. Confiez toutes les interventions de dépannage à un personnel technique qualifié.
• Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.
• N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ces objets pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.
• Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.
• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car en cas de chute, le moniteur peut être sérieusement endommagé.
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• L'intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Conformez-vous aux lois ou à la réglementation de votre localité pour vous débarrasser de ce tube.

Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel qualifié dans les cas suivants :

• Si le cordon d'alimentation ou la prise sont endommagés.
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.
• Si le moniteur ne fonctionne pas normalement tout en étant utilisé conformément aux directives d'utilisation.

- Ne pliez pas le cordon d'alimentation.

• N'utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.
• Manipulez le moniteur avec précaution dans le cas de bris de verre. • N'obstruez pas les aérations du moniteur.
• Si le moniteur est cassé ou si du verre est brisé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.

ATTENTION

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal par lequel on doit débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Manipulez le moniteur avec soin lors de son transport. Conservez l'emballage pour le transport.

- Persistance de l'image : La persistance de l'image se manifeste lorsqu'une image résiduelle ou « fantôme » d'une image précédemment affichée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais il faut éviter d'afficher des images immobiles pendant une longue période de temps.

Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affichage de l'image précédemment affichée. Par exemple, si une image est restée affichée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

REMARQUE : Comme pour tous les équipements d'affichage personnels, NEC-Mitsubishi Electronics Display-Europe recommande d'utiliser un économiseur d'écran animé à intervalles réguliers chaque fois que l'écran est en veille, ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

Une position et un réglage corrects du moniteur peuvent réduire la fatigue des YEUX, des épaules et de la NUQUE. Appliquez ce qui SUIT pour positionner le moniteur :

- Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.

• Réglez la hauteur du moniteur pour que le haut de l'écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l'écran.
• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. 50 cm est la distance optimale.
• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 mètres. Clignez souvent des yeux.
• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l'éblouissement. Réglez l'inclinaison du moniteur pour que l'éclairage du plafond ne se reflète pas sur l'écran.
• Si une lumière réfléchie rend la vision de l'écran difficile, utilisez un filtre antireflets.
• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres !
• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité. • Utilisez un support de documents placé près de l'écran.
• Placez directement devant vous ce que vous regardez le plus souvent (l'écran ou les documents de référence) pour minimiser les mouvements de la tête lorsque vous tapez.
• Évitez d'afficher des motifs fixes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image).
• Consultez régulièrement un ophtalmologiste.

Pour obtenir l'ergonomie maximale, nous recommandons ce qui suit :

• Réglez la luminosité jusqu'à ce que la trame de fond disparaisse.
• Ne placez pas la commande de contraste sur son réglage maximum. • Utilisez les commandes de taille et de position préprogrammées avec des signaux standard. • Utilisez le réglage couleur préprogrammé. • Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 à 75 Hz.

- N'utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire due à l'insuffisance du contraste.

NON APRIRE LA CARROZZERIA POICHÉ ALL'INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO.

ATTENZIONE:
