Typ produktu	LCD monitor 19 palců
Značka	NEC
Model	MultiSync LCD1980SX
Nativní rozlišení	1280 x 1024
Velikost obrazovky	19 palců (úhlopříčka)
Typ panelu	LCD TFT
Poměr stran	5:4
Jas	250 cd/m² (typický)
Kontrast	500:1 (typický)
Doba odezvy	16 ms (typická)
Konektivita	DVI-D (digitální), DVI-A (analogový), VGA vstup přes adaptér
Napájení	220-240 V AC, 50/60 Hz
Spotřeba elektrické energie	38 W (typická)
Rozměry (se stojanem)	412 x 430 x 250 mm (Š x V x H) (přibl.)
Hmotnost	8,5 kg (přibl.)
Ergonomie	Náklon, otáčení, rotace (na šířku/výšku), nastavitelná výška
Funkce OSM	Jas, Kontrast, Automatické nastavení, Pozice, Šířka, Jemnost, Barvy, Jazyky, Zámek, Rotace OSM, atd.
Shoda s normami	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Příslušenství v balení	Napájecí kabel, DVI-D video kabel, DVI-A video kabel, CD-ROM, krytky kabelů
Údržba	Měkký, nepouštějící vlákna hadřík; nepoužívejte rozpouštědla nebo čističe na okna
Bezpečnost	Neotevírejte kryt; nevystavujte vodě; v případě poškození odpojte ze sítě

Často kladené otázky - MultiSync LCD1980SX NEC

Jak připojit monitor k PC?

Vypněte počítač. Připojte příslušný video kabel (DVI-D pro digitální, DVI-A nebo adaptér pro analogový) mezi PC a monitor. Připojte napájecí kabel k monitoru a do zásuvky. Zapněte hlavní vypínač, poté stiskněte přední tlačítko napájení. Zapněte počítač. Automatické nastavení optimalizuje zobrazení.

Jaké je optimální rozlišení MultiSync LCD1980SX?

Optimální nativní rozlišení je 1280 x 1024 pixelů. Pro maximální kvalitu obrazu nastavte počítač na toto rozlišení. Při použití jiného rozlišení se může zobrazit varovná zpráva.

Jak nastavit výšku a náklon monitoru?

Pro nastavení výšky položte ruce po stranách monitoru a jemně jej zvedněte nebo snižte. Pro náklon uchopte horní a spodní část obrazovky a nakloňte do požadovaného úhlu. Pro otáčení uchopte obě strany a otáčejte doleva nebo doprava. Pro rotaci na výšku nejprve zvedněte monitor do maximální výšky a poté otočte.

Co dělat, když je obrazovka po zapnutí černá?

Zkontrolujte, zda je hlavní vypínač na levé straně monitoru v poloze zapnuto. Ujistěte se, že je napájecí kabel správně připojen. Zkontrolujte video kabel a připojení k počítači. Pokud problém přetrvává, nahlédněte do části o odstraňování problémů v manuálu nebo kontaktujte kvalifikovaného technika.

Jak čistit LCD obrazovku?

Použijte měkký, nepouštějící vlákna hadřík a suchý. Nikdy nepoužívejte tekuté čističe, rozpouštědla nebo čističe na okna. V případě potřeby hadřík lehce navlhčete čistou vodou. Na obrazovku netlačte příliš silně.

Mohu tento monitor používat s Macem?

Ano, monitor je kompatibilní s Macy. Pro digitální DVI výstup použijte DVI-D kabel. Pro Macy s analogovým výstupem může být nutný adaptér MultiSync pro Macintosh (není součástí balení). Pokud používáte Mac s digitálním výstupem, před zapnutím Macu vyberte v OSM režim DIGITÁLNÍ.

Jak vstoupit do nabídky OSM monitoru?

Stiskněte jedno z ovládacích tlačítek na přední straně monitoru (EXIT, ◀, ▶, -, +). Zobrazí se nabídka OSM. Pomocí šipek navigujte a tlačítkem SELECT potvrzujte. Pro změnu vstupního signálu stiskněte SELECT, když je OSM zavřené.

Jak zamknout nastavení OSM, aby nedošlo k náhodným změnám?

Podržte tlačítko « + », poté současně stiskněte tlačítko SELECT pro aktivaci zámku OSM. Nastavitelný zůstane pouze jas a kontrast. Pro deaktivaci stiskněte tlačítko « + » a současně tlačítko SELECT.

Co znamená zpráva 'Mimo meze' zobrazená na obrazovce?

Tato zpráva se zobrazí, když vstupní signál má synchronizační frekvenci, kterou monitor nepodporuje. Zkontrolujte, zda je grafická karta počítače nastavena na kompatibilní rozlišení a obnovovací frekvenci (např. 1280x1024 při 60 Hz). Podívejte se do specifikací v manuálu pro povolené frekvence.

Jak šetřit energii s tímto monitorem?

Monitor je certifikován ENERGY STAR. Použijte funkci 'Programovatelný vypínač' v nabídce Nástroje 1 pro automatické vypnutí monitoru po nastavené době nečinnosti. Aktivujte také úsporné režimy počítače. Když monitor nepoužíváte, vypněte jej tlačítkem napájení nebo hlavním vypínačem.

NÁVOD K OBSLUZE MultiSync LCD1980SX NEC

Uživatelská příručka

Bedienerhandbuch

Οδηγίες Χρήσης

Manual del usuario

Manuel Utilisateur

Manuale utente

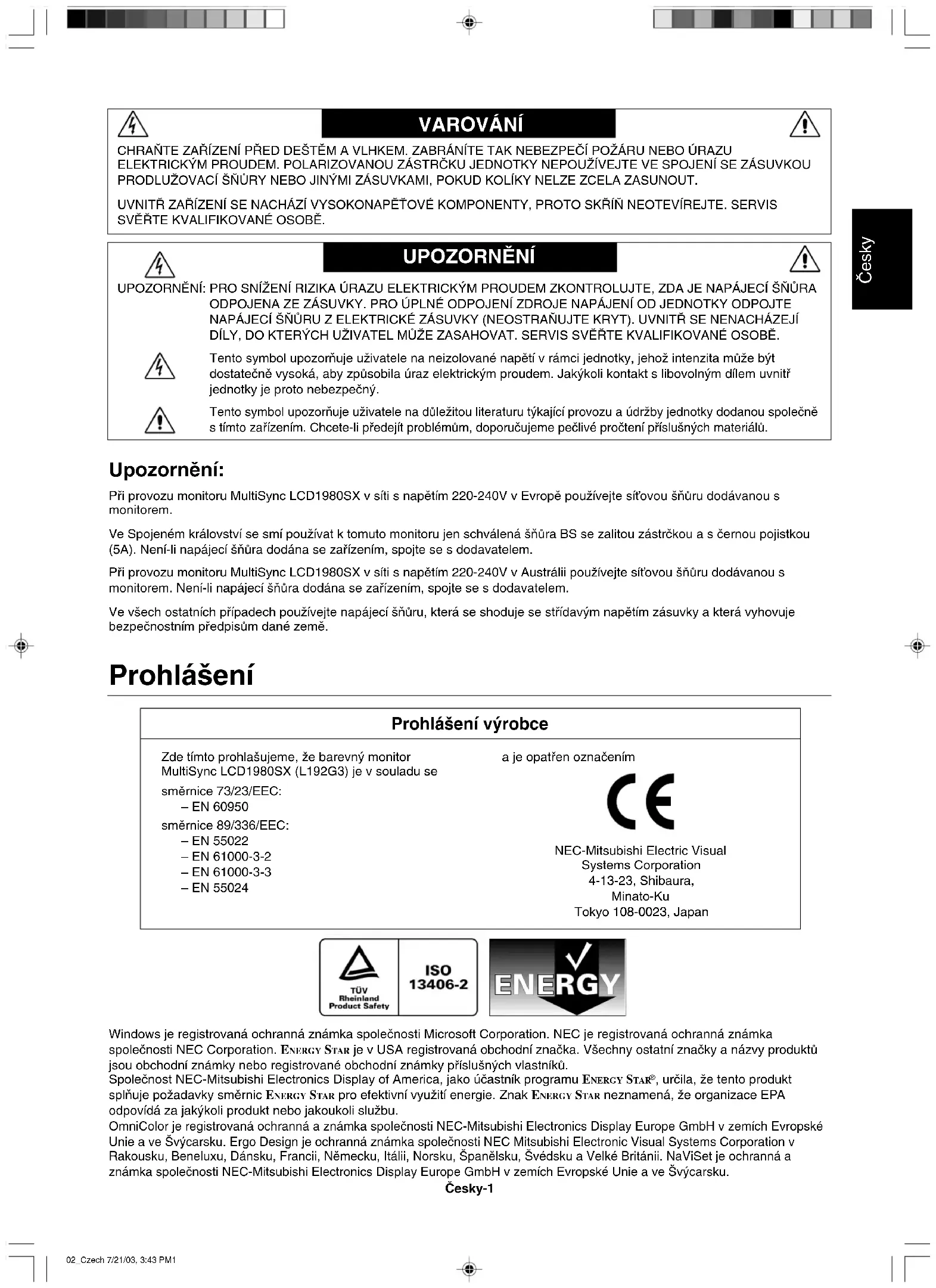

Varování, Upozornění...... Česky-1

Prohlášení ...... Česky-1

Obsah ...... Česky-2

Rychlý start ...... Česky-3

Ovládací prvky ...... Česky-6

Provozní pokyny ...... Česky-9

Tento symbol upozorňuje uživatele na neizolované napětí v rámci jednotky, jehož intenzita může být dostatečně vysoká, aby způsobila úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající provozu a údržby jednotky dodanou společně s tímto zařízením. Chcete-li předejít problémům, doporučujeme pečlivé pročtení příslušných materiálů.

Upozornění:

Při provozu monitoru MultiSync LCD1980SX v síti s napětím 220-240V v Evropě používejte síťovou šňůru dodávanou s monitorem.

Ve Spojeném království se smí používat k tomuto monitoru jen schválená šňůra BS se zalitou zástrčkou a s černou pojistkou (5A). Není-li napájecí šňůra dodána se zařízením, spojte se s dodavatelem.

Při provozu monitoru MultiSync LCD1980SX v síti s napětím 220-240V v Austrálii používejte síťovou šňůru dodávanou s monitorem. Není-li napájecí šňůra dodána se zařízením, spojte se s dodavatelem.

Ve všech ostatních případech používejte napájecí šnůru, která se shoduje se střídavým napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země.

Prohlášení

Prohlášení výrobce

směrnice 89/336/EEC:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

a je opatřen označením

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Windows je registrovaná ochranná známka společnosti Microsoft Corporation. NEC je registrovaná ochranná známka společnosti NEC Corporation. ENERGY STAR je v USA registrovaná obchodní značka. Všechny ostatní značky a názvy produktů jsou obchodní známky nebo registrované obchodní známky příslušných vlastníků.

Společnost NEC-Mitsubishi Electronics Display of America, jako účastník programu ENERGY STAR ^® , určila, že tento produkt splňuje požadavky směrnic ENERGY STAR pro efektivní využití energie. Znak ENERGY STAR neznamená, že organizace EPA odpovídá za jakýkoli produkt nebo jakoukoli službu.

OmniColor je registrovaná ochranná a známka společnosti NEC-Mitsubishi Electronics Display Europe GmbH v zemích Evropské Unie a ve Švýcarsku. Ergo Design je ochranná známka společnosti NEC Mitsubishi Electronic Visual Systems Corporation v Rakousku, Beneluxu, Dánsku, Francii, Německu, Itálii, Norsku, Španělsku, Švédsku a Velké Británii. NaViSet je ochranná a známka společnosti NEC-Mitsubishi Electronics Display Europe GmbH v zemích Evropské Unie a ve Švýcarsku.

Česky-1

Obsah

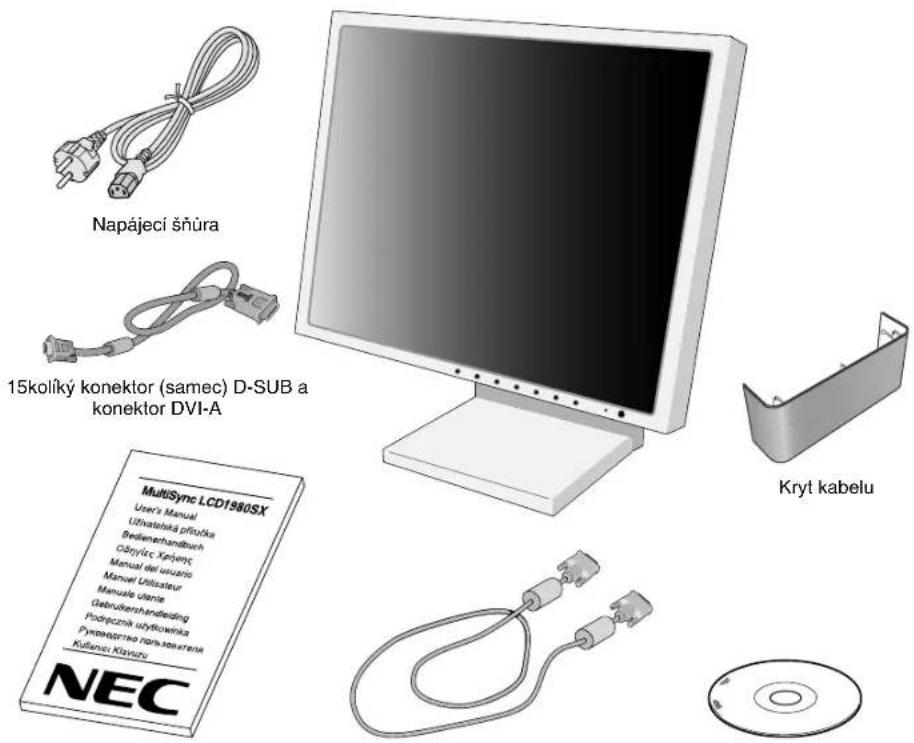

Nový monitor LCD NEC MultiSync* musí při dodání obsahovat následující položky:

• monitor MultiSync LCD1980SX s podstavcem umožňujícím otočení ve vodorovném a svislém směru, sklápění a úpravu výšky,
- napájecí šňůra,
- kabel pro obrazový signál (s 15kolíkovým miniaturním konektorem D-SUB a konektorem DVI-A),
- kabel pro obrazový signál (konektor DVI-D a DVI-D),
- uživatelská příručka,
- kryt kabelu,
- CD-ROM (zahrnuje kompletní uživatelskou příručku ve formátu PDF). Pro zobrazení uživatelské příručky musíte mít na počítači nainstalovanou aplikaci Acrobat Reader 4.0.

Napájecí šňůra 15kolíký konektor (samec) D-SUB a konektor DVI-A MultiSync LCD1980SX User's Manual Uživalská přístůka Bediemerhandbuch Článířác Xpřejíc Manual dei usuario Manual Utilisateur Manuale utomie Gabružiarshandleiding Podręcznik użytkowinka Pykorejstvo rana-3aavenski Kullané klavuzu NEC Kryt kabelu

Uživatelská příručka Kabel s konektory DVI-D CD-ROM

* Původní karton a balicí materiál si uschovejte pro případnou přepravu monitoru.

Česky-2

Rychlý start

Monitor MultiSync LCD připojíte k počítači následujícím způsobem:

1. Vypněte počítač.

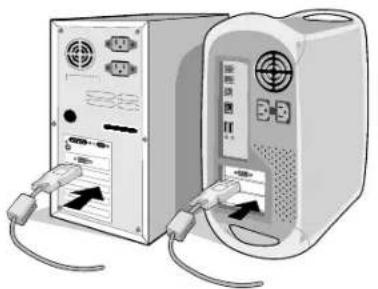

2. Pro počítač PC nebo Macintosh s digitálním výstupem DVI: Připojte jeden konec signálního kabelu DVI ke konektoru grafické karty počítače (obrázek A.1). Dotáhněte všechny šrouby.
   Počítač PC s analogovým výstupem: Připojte signální kabel s 15kolíkovým miniaturním konektorem typu D-SUB a konektorem DVI-A do zásuvky na grafické kartě (obrázek A.2).
   Počítače Macintosh: Připojte k počítači adaptér Multisync Macintosh a k adaptéru připojte 15kolíkový konektor signálního kabelu D-SUB (obrázek B.1).

Obrázek A.1 Obrázek B.1

Adaptér kabelu Macintosh (není součástí výbavy)

POZNÁMKA: U některých počítačů Macintosh není nutné používat tento kabelový adaptér.

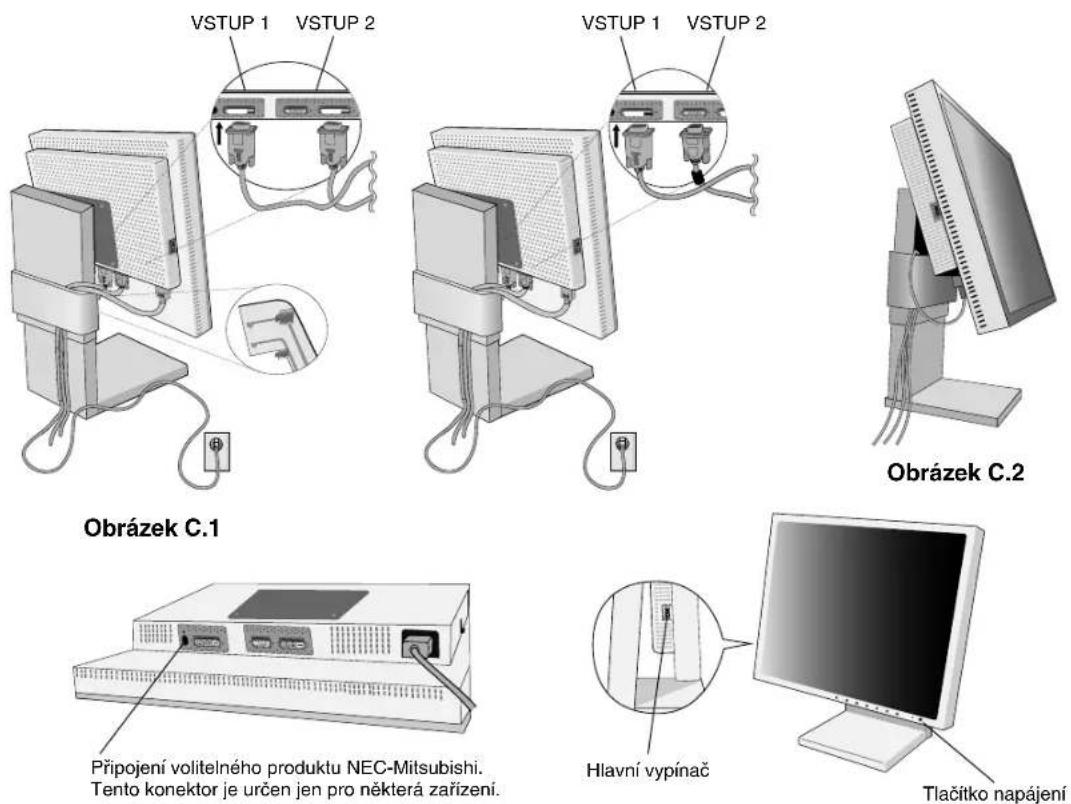

1. Připojte kabel signálu DVI ke konektoru na zadní straně monitoru. Připojte kabel pro obrazový signál (obrázek C.1). Připojte kabel VGA nebo DVI pouze ke vstupu 2.

POZNÁMKA: Nesprávné připojení kabelů může mít za následek nerovnoměrný provoz, snížení kvality zobrazení nebo poškození zobrazovacích součástek modulu LCD a může zkrátit životnost modulu.

Dejte kabely k sobě a vložte je do podstavce s připevněným krytem kabelů. Kryt kabelů lze připevnit na přední nebo zadní stranu naklápěcí základny (obrázek C.1, C.2).

Po manipulaci s kabely upravte svislou a horizontální polohu monitoru.

1. Připojte jeden konec napájecí šňůry do napájecího konektoru na zadní straně monitoru a druhý konec do zásuvky ve stěně (obrázek C.1).

POZNÁMKA: V části Upozornění této příručky najdete pokyny k výběru správné napájecí šnůry.

1. Hlavní vypínač na levé straně monitoru musí být zapnutý. Zapněte monitor pomocí čelního vypínače (obrázek D.1).

POZNÁMKA: Hlavní vypínač představuje skutečný vypínač. Pokud je tento vypínač v poloze OFF (Vypnuto), monitor nelze zapnout předním tlačítkem. NEPŘEPÍNEJTE vypínače rychle.

POZNÁMKA: Pro počítač MAC s digitálním výstupem: Před zapnutím počítače MAC v nabídce OSM "DVI SELECTION" (Volba DVI) nastavte vstupní režim DVI na hodnotu DIGITAL stisknutím tlačitka "SELECT" (Vybrat) a potom tlačitka "CONTROL" (Ovládání); kabel signálu DVI musí být připojen ke konektoru DVI-I (Input1) na monitoru. Jinak se počítač MAC nemusí zapnout.

1. Zapněte počítač. Funkce bezdotykového automatického serízení automaticky nastaví monitor při počáteční instalaci pro většinu časování.

K dalšímu seřízení použijte následující ovladače OSM:

- Auto Contrast (Automatické seřízení kontrastu, pouze pro analogový vstup)

- Auto Adjust (Automatické seřízení, pouze pro analogový vstup)

Úplný popis těchto ovladačů OSM je uveden v kapitole Ovladače v této uživatelské příručce.

POZNÁMKA: Vyskytnou-li se potíže, pročtěte si kapitolu Odstraňování problémů dále v této příručce.

Česky-3

Obrázek D.1

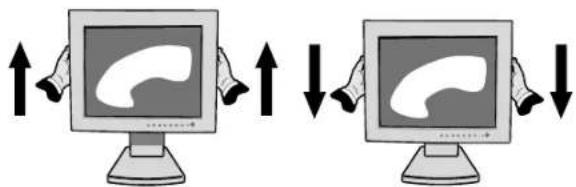

Nastavení výšky monitoru

Monitor je možné posunout nahoru nebo dolů bud' v režimu Na výšku nebo Na šířku.

Chcete-li obrazovku posunout nahoru nebo dolů, uchopte monitor na obou stranách a zvedněte jej nebo spustě do požadované výšky (obrázek RL.1).

POZNÁMKA: Při snižování nebo zvyšování obrazovky monitoru budte opatrní.

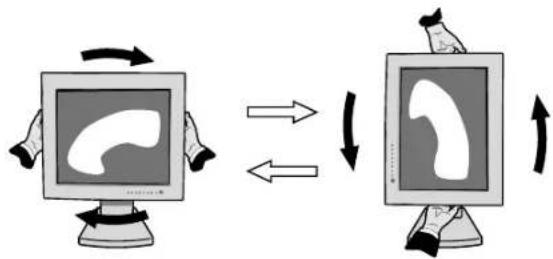

Před otočením musíte obrazovku zvednout do nejvyšší polohy, aby nenarazila o desku stolu nebo abyste si nepřivřeli prsty. Chcete-li obrazovku posunout nahoru, uchopte monitor za obě strany a zvedněte jej do nejvyšší polohy (obrázek RL.1). Chcete-li obrazovku otočit, uchopte monitor za obě strany a otáčejte jím po směru pohybu hodinových ručiček z polohy na šířku do polohy na výšku nebo proti směru pohybu hodinových ručiček z polohy na výšku do polohy na šířku (obrázek R.1). Informace o otočení nabídky OSM do polohy na šířku a na výšku najdete v části "Ovladače" v popisu funkce "OSM ROTATION".

Uchopte monitor na horní a dolní straně a upravte sklon podle požadavků (obrázek TS.1).

Uchopte obě strany monitoru a otočte monitor podle požadavku (obrázek TS.2).

POZNÁMKA: Při naklápění monitoru postupujte opatrně.

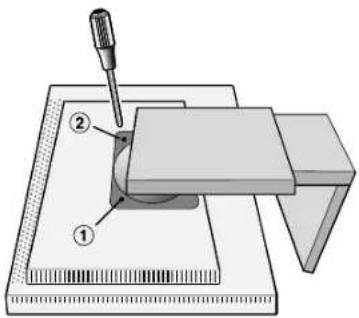

Odebrání podstavce při přemístění monitoru

Příprava monitoru na přemístění:

1. Odpojte všechny kabely.

2. Uchopte monitor za obě strany a zvedněte jej do nejvyšší polohy.

3. Položte monitor obrazovkou dolů na hladký povrch. (Obrazovku položte na podložku o síle 33 mm tak, aby byl p rovnoběžný s odkládací plochou) (obrázek S.1).

33 mm

Obrázek S.1

1. Odstraňte dva horní šroubky uchycující monitor k podstavci (obrázek S.2). Otočte podstavec o 180° proti směru hodinových ručiček (uslyšíte dvě cvaknutí). Odstraňte šroubky na dolní straně (obrázek S.3) a zvedněte podstavec. Monitor je nyní připraven k umístění na jiném místě.
2. Pri upevnění podstavce postupujte opačně: Utáhněte dva dolní šroubky, otočte podstavec o 180° ve směru hodinový ručiček (uslyšíte dvě cvaknutí) a utáhněte dva horní šroubky.

POZNÁMKA: Při jiném upevnění používejte pouze prostředky kompatibilní s normou VESA (rozteč 100 mm).

POZNÁMKA: Při sejmutí podstavce monitoru zacházejte se zařízením opatrně.

Upozornění: Při montáži použijte přiložené šrouby (4 kusy). Předejdete poškození monitoru a podstavce. Aby byly splněny bezpečnostní požadavky, musí být monitor namontován na rameno, které zaručuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Plochý monitor lze použivat pouze se schváleným ramenem (např. značky GS).

Česky-5

Ovládací prvky

Ovládací tlačítka OSM (On-Screen Manager) na přední straně monitoru mají následující funkce:

Chcete-li otevřit nabídku OSM, stiskněte kterékoli z ovládacích tlačítek (EXIT, ◀, ▶, +).

Vstupní signál lze změnit tlačítkem SELECT.

POZNÁMKA: Chcete-li změnit vstup signálu, musíte nabídku OSM zavřít.

Nabídka

EXIT Výstup z nabídky ovládacích prvků OSM.

Přejde do hlavní nabídky OSM.

CONTROL ◀/▶ Posunuje vyznačenou plochu vlevo nebo vpravo a zvolí některou z nabídek ovládacích prvků.

Posunuje vyznačenou oblast nahoru nebo dolů a zvolí některý z ovládacích prvků.

ADJUST - / + Posune lištu doleva nebo doprava a zvyšuje nebo snižuje hodnotu nastavení.

SELECT (Výběr) Aktivuje vybranou funkci. Vstup do nabídky ovládacích prvků OSM. Vstup do podnabídky OSM.

Jakmile nabídka OSM zmizí, zvolte požadovaný vstup.

RESET Znovu nastaví zvýrazněnou ovládací nabídku na výchozí hodnotu.

POZNÁMKA: Stisknete-li RESET v hlavní nebo dílčí nabídce, objeví se dialogové okno s varováním, které umožní zrušit funkci RESET pomocí tlačítka EXIT.

Prvky pro ovládání jasu a kontrastu

BRIGHTNESS (Jas)

Nastavuje jas obrazu vzhledem k pozadí.

AUTO AUTO CONTRAST (Automatický kontrast, pouze pro analogový vstup)

Nastaví obraz pro nestandardní obrazové vstupy.

AUTO BRIGHTNESS (Automatické seřízení jasu)

Tato funkce slouží k automatické optimalizaci nastavení BRIGHTNESS (Jas) podle bílých ploch obrazovky.

AUTO Auto Adjust (Automatické seřízení, pouze pro analogový vstup)

Automaticky nastaví pozici obrazu, vodorovný rozměr (nebo svislý rozměr) a jemné nastavení.

Nastavení obrazu

☐ LEFT/RIGHT (Vlevo nebo vpravo)

Ovládá vodorovnou polohu obrazu na zobrazovací ploše monitoru LCD.

DOWN/UP (Nahoru nebo dolů)

Upraví vodorovný (nebo svislý) rozměr zvýšením nebo snížením hodnoty tohoto nastavení.

H. SIZE (Vodorovná velikost) (OTOČENÍ OSD: na šířku) nebo V. SIZE (Svislý rozměr) (OTOČENÍ OSD: na výšku) (Pouze pro analogový vstup)

Upraví vodorovný (nebo svislý) rozměr zvýšením nebo snížením hodnoty tohoto nastavení.

Pokud funkce "Auto Adjust" (Autom. nastavení) uspokojivé nastavení obrazu nezajistí, můžete obraz doladit ručně pomocí funkce "H-Size" (vodorovný rozměr) nebo svislý rozměr (synchronizace bodu). K tomu lze použít zkoušku na vzor moaré. Tato funkce může změnit šířku obrazu. Pomocí nabídky Left/Right umístěte obraz na střed. Pokud je vodorovný nebo svislý rozměr nastaven špatně, bude výsledek vypadat jako na ilustraci vlevo. Obraz by měl být jednolitý.

Hodnota H. SIZE je špatná. Hodnota H. SIZE je lepší. Hodnota H. SIZE je správná.
Česky-6

| | FINE (Jemné nastavení, pouze pro analogový vstup)

Zlepší zaostření, jasnost a stabilitu obrazu zvýšením nebo snížením hodnoty tohoto nastavení.

Pokud funkce "Auto Adjust" (Autom. nastavení) nezajistí uspokojivé nastavení obrazu, obraz lze doladit ručně pomocí funkce "Fine" (Doladění). Zlepší zaostření, jasnost a stabilitu obrazu zvýšením nebo snížením hodnoty tohoto nastavení.

K tomu lze použit zkoušku na vzor moaré. Pokud je hodnota Fine nastavena špatně, bude výsledek vypadat jako na ilustraci vlevo. Obraz by měl být jednolitý.

Hodnota FINE je špatná. Hodnota FINE je správná.

RGB Systém nastavení barev

Systém nastavení barev: Šest předvoleb barev slouží k volbě požadovaného nastavení barvy (předvolby barev sRGB a NATIVE jsou standardní a nelze je měnit). Teplota barev se u jednotlivých předvoleb zvýší nebo sníží.

R,Y,G,C,B,M,S: Zvýší nebo sníží obsah červené, žluté, zelené, azurové, modré nebo purpurové barvy a nasycení v závislosti na provedené volbě. Na obrazovce se objeví změna barvy a na barevných lištách je vidět směr (zmenšení nebo zvětšení intenzity barev).

NATIVE (Původní): Původní barva zobrazená na panelu LCD, kterou nelze upravit.

Nástroje 1

a→a SHARPNESS (Ostrost): Tato funkce digitálně udržuje perfektní obraz při libovolném časování. Lze ji průběžně nastavovat a získat podle požadavku výrazný nebo méně ostrý obraz, který se nastavuje nezávisle při různém časování.

EXPANSION MODE (Režim rozšíření): Nastavuje způsob zvětšování.

FULL (Úplné): Obraz je roztažen na velikost 1280 x 1024, bez ohledu na rozlišení.

ASPECT (Aspekt): Obraz je roztažen beze změny poměru aspektu.

OFF (Vypnuto): Obraz není roztažen.

CUSTOM1 (Vlastní): Změna měřítka s pevným středem. Obraz lze v krocích o hodnotě 0,1 zvětšit (v rozmezí od 1,0 do 3,0), a to samostatně ve vodorovném (H. EXPANSION) a svislém (V. EXPANSION) směru.

CUSTOM2 (Vlastní): Změna měřítka s pevným levým horním rohem. Obraz lze v krocích o hodnotě 0,1 zvětšit (v rozmezí od 1,0 do 3,0), a to samostatně ve vodorovném (H. EXPANSION) a svislém (V. EXPANSION) směru.

VIDEO DETECT (Detekce video): Vybere metodu zjištění obrazu, je-li připojeno více počítačů.

FIRST DETECT (Nejprve detekce): Video vstup je třeba přepnout do režimu "FIRST DETECT". Není-li přítomný aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu přítomný, monitor automaticky přepne vstupní port zdroje video na nový nalezený zdroj video. Při používání aktuálního zdroje video nebude monitor vyhledávat přítomnost dalších video signálů.

LAST DETECT (Poslední zjištěný): Video vstup je třeba přepnout do režimu "LAST DETECT". Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je připojen sekundární zdroj, monitor se automaticky přepne na nový video zdroj. Není-li přítomný aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu přítomný, monitor automaticky přepne vstupní port zdroje video na nový nalezený zdroj video.

NONE (Žádný): Monitor nebude vyhledávat přítomnost dalších portů s video signálem, nedojde-li k zapnutí monitoru.

DVI SELECTION (Volba DVI): Tato funkce se vybírá v režimu vstupu DVI (Input 1). Po změně volby DVI je nutno restartovat počítač.

AUTO: Při použití kabelu s konektory DVI-D a DVI-D bude položka DVI SELECTION (Volba DVI) nastavena na hodnotu DIGITAL. Při použití kabelu s konektory DVI-SUB a DVI-A bude položka DVI SELECTION (Volba DVI) nastavena na hodnotu ANALOG.

DIGITAL: Digitální vstup DVI je k dispozici.

ANALOG: Analogový vstup DVI je k dispozici.

Česky-7

Poznámka: Pro počítač MAC s digitálním výstupem: Před zapnutím počítače MAC v nabídce OSM "DVI SELECTION" (Volba DVI) nastavte vstupní režim DVI na hodnotu DIGITAL stisknutím tlačítka "SELECT" (Vybrat) a potom tlačítka "CONTROL" (Ovládání); kabel signálu DVI musí být připojen ke konektoru DVI-I (Input1) na monitoru. Jinak se počítač MAC nemusí zapnout.

Poznámka: Tato funkce je dostupná v závislosti na počítači a nainstalované grafické kartě nebo použití jiného kabelu pro obrazový signál.

OFF TIMER: Monitor se automaticky vypne po uplynutí času nastaveného uživatelem.

Nástroje 2

LANGUAGE (Jazyk): Nabídka OSM je k dispozici v sedmi jazycích.

OSM POSITION (Poloha OSM): Na obrazovce lze zvolit požadovanou polohu zobrazení ovladače OSM. Volba polohy OSM umožnuje ručně nastavit polohu ovládací nabídky OSM směrem doleva, doprava, dolů nebo nahoru.

OSM TURN OFF (Vypnutí OSM): Nabídka ovládání OSD zůstane zobrazena, dokud se používá. V dílčí nabídce OSM Turn Off lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlačítka. Z prednastavených hodnot může vybrat tyto prodlevy: 10, 20, 30, 60 a 120 sekund.

OSM LOCK OUT (Uzamčení OSM): Znemožňuje přístup ke všem funkcím OSM kromě funkce BRIHTNESS (Jas) a CONTRAST (Kontrast). Při pokusu o aktivaci ovládání OSM v režimu uzamčení se na obrazovce zobrazí sdělení, že funkce OSM jsou uzamčeny. K aktivaci funkcí OSM přidržte tlačítko “+”, potom SELECT a podržte je současně stisknutá. Nabídku OSM odemkněte tlačítkem “+” a současně přidržte tlačítko SELECT (Vybrat).

OSM ROTATION (Otočení OSM): Otočí nabídku OSM na šířku nebo na výšku.

RESOLUTION NOTIFIER (Oznámení o rozlišení): Optimální rozlišení je 1280 x 1024. Je-li zvolena položka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, že rozlišení není 1280 x 1024.

HOT KEY (Rychlá volba): Jas a kontrast lze upravit přímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlačítek ◀ nebo ►kontrast pomocí + nebo -, i když je nabídka OSM vypnuta. Standardní nabídku OSM lze otevřít tlačítkem EXIT.

FACTORY PRESET (Nastavení z výroby): Volbou položky Factory Preset se obnoví všechna nastavení OSM (BRIGHTNESS, CONTRAST, IMAGE CONTROL, COLOR CONTROL SYSTEM, SHARPNESS, EXPANSION MODE, OFF TIMER, OSM POSITION, OSM TURN OFF, DISPLAY MODE) na výchozí hodnoty. K individuálnímu nastavení se lze vrátit označením příslušných ovládacích prvku a stisknutím tlačítka RESET.

Informace

MODE

DISPLAY MODE (Režim zobrazení): Poskytuje informace o aktuálním rozlišení obrazu a technických údajích včetně používaného nastaveného časování a horizontálního a vertikálního kmitočtu. Zvyšuje nebo snižuje aktuální rozlišení.

MONITOR INFO (Informace o monitoru): Zobrazí model monitoru a jeho sériové číslo.

Upozornění OSM

Nabídky upozornění OSM zmizí po stisknutí tlačítka Exit (Konec).

NO SIGNAL (Není signál): Tato funkce v případě nepřítomnosti horizontální nebo vertikální synchronizace zobrazí upozornění. Okno No Signal se zobrazí po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu.

RESOLUTION NOTIFIER (Oznámení o rozlišení): Tato funkce upozorní na použití optimalizovaného rozlišení. Okno Resolution Notifier se otevře po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo pokud obrazový signál není ve správném rozlišení. Tuto funkcí lze deaktivovat v nabídce TOOL.

OUT OF RANGE (Mimo rozsah): Pokud není frekvence vstupního signál podporována nebo je-li jeho frekvence nesprávná, objeví se nabídka Out of Range (Mimo rozsah).

POZNÁMKA: Jestliže se zobrazí hlášení “ 📋 CHANGE DVI SELECTION” (Volba DVI byla změněna), přepněte na volbu DVI SELECTION.

Více informací najdete v části "Dodatek".

Česky-8

Provozní pokyny

Bezpečnostní opatření a údržba

CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE PŘI INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součásti, které by mohl uživatel sám opravit. Pří otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům.
• Dbejte, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
• Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení.
• Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození izolace může způsobit úraz elektrickým proudem nebo požár.
• Produkt neumístujte na šikmé a nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit.
• Neumistujte na monitor žádné předměty a nepoužívejte monitor venku.
• Fluorescenční trubice v monitoru LCD obsahuje rtut'. Při likvidaci této trubice se řídte normami a předpisy místních úřadů.

V níže popsanych případech je nutno okamžitě odpojit monitor od napájení a přivolat odborného technika:

• Dojde k poškození napájecí šňůry.
• Do monitoru se dostane kapalina nebo monitor upadne na zem.
• Monitor byl vystaven dešti nebo vodě.
• Monitor upadne nebo se poškodí jeho obal.
• Monitor rádně nefunguje, prestože jste dodrželi všechny pokyny.
• Neohýbejte síťovou šňůru.
• Nepoužívejte monitor na příliš teplém, vlhkém nebo prašném místě.
• Pokus se sklo rozbije, bud'te opatrní.
• Nezakrývejte větrací otvory na monitoru.
• Jestliže se monitor poškodí nebo pokud praskne sklo, budte opatrní a nedotýkejte se tekutých krystalů.

UPOZORNĚNÍ

• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumístujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty.
• Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup.
• Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

- Dosvit obrazu: Dosvitem obrazu se označuje zbytkový obraz ("duchy") předchozího obrazu, který zůstane viditelný na obrazovce. Narozdíl od běžných monitorů není dosvit obrazu na displeji LCD permanentní, ale přesto by se mělo předejít zobrazení jednoho obrazu po dlouhou dobu.

Chcete-li zmírnit dosvit obrazu, vypněte monitor na stejně dlouhou dobu, po jakou byl poslední obraz zobrazen. Jestliže byl například obraz na obrazovce hodinu a zůstal po něm zbytkový obraz, měli byste vypnout monitor opět na hodinu, aby obraz zmizel.

POZNÁMKA: Stejně jako u všech osobních zobrazovacích zařízení doporučuje firma NEC-Mitsubishi Electronics Display pravidelné používání spořičů obrazovky při nečinnosti a vypnutí monitoru v době, kdy se nepoužívá.

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍŠTOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• Pro dosažení optimálního výkonu nechejte monitor 20 minut zahřát.
• Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Pohled na střed obrazovky by měl směřovat mírně dolů.
• Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.
• Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 6 m, sníží tak namáhání vašeho zraku. Často mrkejte.
• Pro minimalizaci odlesků a odrazů monitor umístěte pod úhlem asi 90° od okna a jiného světelného zdroje. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla.
• Jestliže se nelze odrazu světla na obrazovce vyhnout, používejte filtr jako stínidlo.
• Povrch monitoru LCD čistěte jemnou látkou, která nepouští vlákna a není agresivní. Rozhodně nepoužívejte čisticí roztoky nebo čističe skel!
• Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost.
• Stojan na dokumenty používejte v blízkosti obrazovky.
• Chodte pravidelně na prohlídky k očnímu lékaři.

- Obrazovku nebo referenční materiál, se kterým pracujete, umístěte před sebe, abyste při psaní museli co nejméně otáčet hlavou.

- Rozhodně nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoždění obrazu).

Pro maximální ergonomickou pohodu doporučujeme:

• Jas nastavte tak, aby zmizel rastr na pozadí.
• Nenastavujte ovladač kontrastu do maximální pozice.
• Při použití standardního signálu využívejte výrobcem nastavenou velikost a polohu (Size a Position).
• Použijte předvolbu nastavení barev.
• Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.

- Nepoužívejte primární modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu.

WARNUNG
