Producttype	19 inch LCD-monitor
Merk	NEC
Model	MultiSync LCD1980SX
Native resolutie	1280 x 1024
Schermformaat	19 inch (diagonaal)
Paneeltype	LCD TFT
Beeldverhouding	5:4
Helderheid	250 cd/m² (typisch)
Contrast	500:1 (typisch)
Reactietijd	16 ms (typisch)
Connectiviteit	DVI-D (digitaal), DVI-A (analoog), VGA-ingang via adapter
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	38 W (typisch)
Afmetingen (met voet)	412 x 430 x 250 mm (B x H x D) (ongeveer)
Gewicht	8,5 kg (ongeveer)
Ergonomie	Kantelen, draaien, roteren (liggend/staand), hoogte verstelbaar
OSM-functies	Helderheid, Contrast, Automatisch aanpassen, Positie, Breedte, Scherpte, Kleuren, Talen, Vergrendelen, OSM-rotatie, enz.
Conformiteit	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Meegeleverde accessoires	Stroomkabel, DVI-D videokabel, DVI-A videokabel, cd-rom, kabelafdekking
Onderhoud	Zachte, pluisvrije doek; geen oplosmiddelen of glasreinigers gebruiken
Veiligheid	Niet de behuizing openen; niet blootstellen aan water; bij schade de stekker eruit trekken

Veelgestelde vragen - MultiSync LCD1980SX NEC

Hoe sluit ik de monitor aan op een pc?

Zet de computer uit. Sluit de juiste videokabel aan (DVI-D voor digitaal, DVI-A of adapter voor analoog) tussen de pc en de monitor. Sluit de stroomkabel aan op de monitor en een stopcontact. Zet de netschakelaar aan en druk vervolgens op de aan/uit-knop aan de voorkant. Zet de computer aan. De automatische aanpassing optimaliseert het beeld.

Wat is de optimale resolutie van de MultiSync LCD1980SX?

De optimale native resolutie is 1280 x 1024 pixels. Voor de beste beeldkwaliteit stelt u uw computer in op deze resolutie. Er kan een waarschuwingsbericht verschijnen als een andere resolutie wordt gebruikt.

Hoe stel ik de hoogte en kanteling van de monitor in?

Stel de hoogte in door uw handen aan weerszijden van de monitor te plaatsen en deze voorzichtig omhoog of omlaag te brengen. Voor kanteling houdt u de boven- en onderkant van het scherm vast en kantelt u het in de gewenste hoek. Voor draaien houdt u beide zijkanten vast en draait u naar links of rechts. Voor rotatie naar staande modus, brengt u het scherm eerst helemaal omhoog voordat u het draait.

Wat te doen als het scherm zwart blijft na het inschakelen?

Controleer of de netschakelaar aan de linkerkant van de monitor in de aan-stand staat. Zorg ervoor dat de stroomkabel goed is aangesloten. Controleer de videokabel en de verbinding met de computer. Als het probleem aanhoudt, raadpleeg dan het gedeelte over probleemoplossing in de handleiding of neem contact op met een gekwalificeerde technicus.

Hoe reinig ik het LCD-scherm?

Gebruik een zachte, pluisvrije, droge doek. Gebruik nooit vloeibare reinigers, oplosmiddelen of glasreinigers. Maak de doek indien nodig licht vochtig met schoon water. Druk niet te hard op het scherm.

Kan ik deze monitor met een Mac gebruiken?

Ja, de monitor is compatibel met Macs. Gebruik voor een digitale DVI-uitgang een DVI-D-kabel. Voor Macs met een analoge uitgang kan een MultiSync-adapter voor Macintosh (niet meegeleverd) nodig zijn. Als u een Mac met digitale uitgang gebruikt, selecteer dan de DIGITALE modus in het OSM voordat u de Mac inschakelt.

Hoe krijg ik toegang tot het OSM-menu van de monitor?

Druk op een van de bedieningsknoppen aan de voorkant van de monitor (EXIT, ◀, ▶, -, +). Het OSM-menu verschijnt. Gebruik de pijltjestoetsen om te navigeren en de SELECT-knop om te bevestigen. Druk op SELECT wanneer het OSM gesloten is om het ingangssignaal te wijzigen.

Hoe vergrendel ik de OSM-instellingen om onbedoelde wijzigingen te voorkomen?

Houd de toets '+' ingedrukt en druk tegelijkertijd op de SELECT-knop om de OSM-vergrendeling in te schakelen. Alleen helderheid en contrast blijven instelbaar. Om uit te schakelen, drukt u tegelijkertijd op de toets '+' en de SELECT-knop.

Wat betekent de melding 'Buiten bereik' op het scherm?

Dit bericht verschijnt wanneer het ingangssignaal een synchronisatiefrequentie heeft die niet wordt ondersteund door de monitor. Controleer of de grafische kaart van uw computer is ingesteld op een compatibele resolutie en verversingssnelheid (bijv. 1280x1024 bij 60 Hz). Raadpleeg de specificaties in de handleiding voor toegestane frequenties.

Hoe bespaar ik energie met deze monitor?

De monitor is ENERGY STAR-gecertificeerd. Gebruik de functie 'Uitschakeltimer' in het menu Gereedschap 1 om de monitor automatisch uit te schakelen na een bepaalde inactieve periode. Schakel ook de energiebesparingsmodi van uw computer in. Schakel de monitor uit met de aan/uit-knop of de netschakelaar wanneer deze niet wordt gebruikt.

GEBRUIKSAANWIJZING MultiSync LCD1980SX NEC

Gebruikershandleiding

Holland - http://www.mirec.nl/

Japan - http://www.diarcs.com/

Energy saving:

Waarschuwing, Let op!...... Nederlands-1

Kennisgeving ...... Nederlands-1

Inhoud ...... Nederlands-2

Snel aan de slag ...... Nederlands-3

Besturingselementen ...... Nederlands-6

Aanbevolen gebruik ...... Nederlands-9

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken.

Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Let op!

Als u in Europa de MultiSync LCD1980SX gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor het apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Als u in Australië de MultiSync LCD1980SX gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheids-normen die in uw land van toepassing zijn.

Kennisgeving

Kennisgeving van de fabrikant

Hierbij verklaren wij dat de kleurenmonitor

Richtlijn 73/23/EEC van de Europese Commissie: - EN 60950

Richtlijn 89/336/EEC van de Europese Commissie:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

en het volgende keurmerk heeft:

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Windows is een geregistreerd handelsmerk van Microsoft Corporation. NEC is een geregistreerd handelsmerk van NEC Corporation.

ENERGY STAR is een in de Verenigde Staten geregistreerd handelsmerk. Alle overige merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaren.

Als ENERGY STAR®-partner heeft NEC-Mitsubishi Electronics Display of America Inc. bepaald dat dit product beantwoordt aan de ENERGY STAR-richtlijnen voor een efficiënt energiegebruik. Het ENERGY STAR-logo geeft niet noodzakelijk EPA-goedkeuring voor een product of service aan.

OmniColor is een geregistreerd handelsmerk NEC-Mitsubishi Electronics Display Europe GmbH in de EU-landen en Zwitserland. ErgoDesign is een handelsmerk van NEC-Mitsubishi Electronic Visual Systems Corporation in de Benelux, Denemarken, Duitsland, Frankrijk, Italië, Noorwegen, Oostenrijk, Spanje, Verenigd Koninkrijk en Zweden.

NaViSet is een handelsmerk van NEC-Mitsubishi Electronics Display Europe GmbH in de EU-landen en Zwitserland.

Nederlands-1

Inhoud

De doos* van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen:

• MultiSync LCD1980SX-monitor with in hoogte verstelbare draai-/kantel-/roteervoet
  • Voedingskabel
• Kabel voor beeldsignaal (15-pins D-SUB-miniconnector naar DVI-A)
• Kabel voor beeldsignaal (DVI-D naar DVI-D)
• Gebruikershandleiding
• Kabelbehuizing
• Cd-rom (met de volledige gebruikershandleiding in PDF-indeling).

Als u de gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

Voedingskabel 15-pins D-SUB-miniconnector naar DVI-A MultiSync LCD1980SX User's Manual Ulnvatsiald pflutika Belleberhandbuch Očrylčs Xerjantc Manual dei usuario Manuel Utilizatur Manuale utenie Gebruikershandeling Podprzcznik użytkowinka Pyredesprose nara-kaaneteni Kulaniu Klavizu NEC Kabelbehuizing

Gebruikershandleiding DVI-D naar DVI-D-kabel Cd-rom

* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

Nederlands-2

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw computersysteem aan te sluiten:

1. Zet de computer uit.

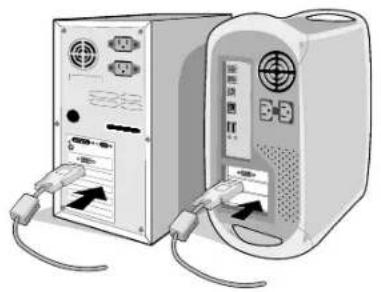

2. Voor PC's of Mac-computers met digitale DVI-uitgang: sluit de DVI-signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast.

Voor PC's met analoge uitgang: sluit de 15-pins D-SUB-miniconnector naar DVI-A signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.2).

Voor Mac-computers: sluit de MultiSync Macintosh-kabeladapter aan op de computer en sluit vervolgens de 15-pins mini D-SUB-signaalkabel aan op de MultiSync Macintosh-kabeladapter (zie illustratie B.1).

Illustratie A.1 Illustratie B.1

Macintosh-kabel- adapter (niet standaard meegeleverd)

OPMERKING: voor sommige Macintosh-systemen hebt u geen Macintosh-kabeladapter nodig.

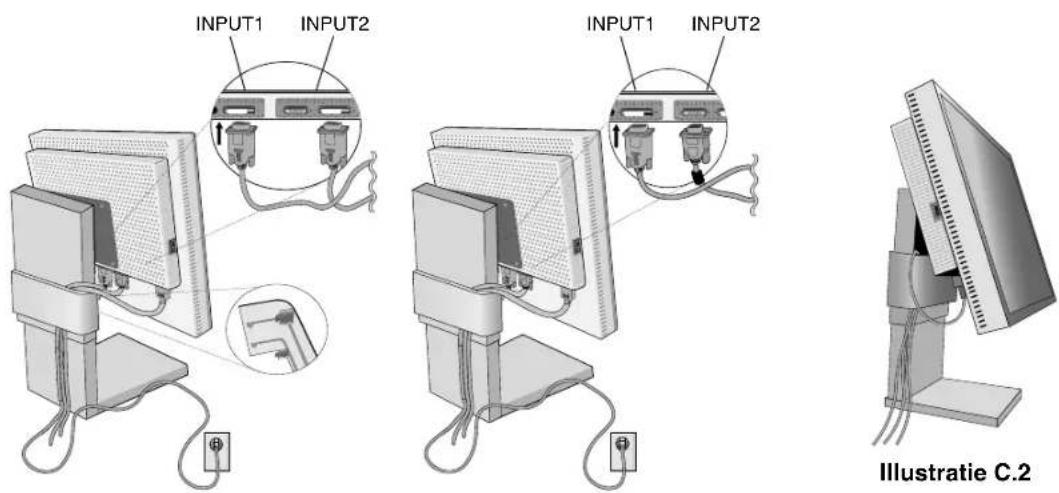

1. Sluit de DVI-signaalkabel aan op de connector aan de achterkant van de monitor. Sluit de videosignaalkabel aan (zie illustratie C.1). Sluit op ingang 2 alleen de DVI- of VGA-kabel aan.

OPMERKING: verkeerde kabelaansluitingen kunnen leiden tot een onbetrouwbare werking, de beeldkwaliteit/onderdelen van de LCD-module verstoren en/of de levensduur van de module inkorten.

Bundel alle kabels samen in de kabelbehuizing van de voet. De kabelbehuizing kan worden vastgemaakt aan de voor- of achterkant van de draaivoet (zie illustratie C.1, C.2).

Stel bij het beheren van kabels de monitor in op de juiste hoogte en kantel-, roteer- en kijkhoek.

1. Sluit het uiteinde van de voedingskabel aan op de voedingsingang van de monitor en steek de stekker van de voedingskabel in het stopcontact (zie illustratie C.1).

OPMERKING: raadpleeg de sectie Let op in deze handleiding voor de juiste voedingskabel.

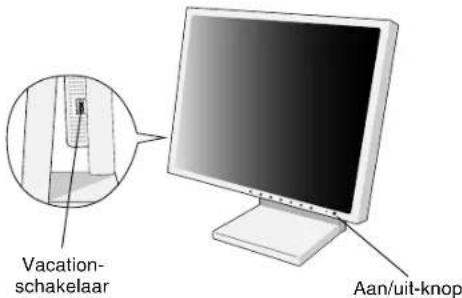

1. De Vacation-schakelaar aan de rechterkant van de monitor moet zich in de stand ON bevinden. Gebruik de aan/uit-knop aan de voorkant om de monitor in te schakelen (zie illustratie D.1).

OPMERKING: de Vacation-schakelaar is een echte aan/uit-knop. Als deze knop zich in de stand OFF bevindt, kan de monitor niet worden ingeschakeld met de knop aan de voorzijde. Gebruik de aan/uit-knop NIET twee keer onmiddellijk na elkaar.

OPMERKING: Voor Mac-computers met digitale uitgang: Voordat u de MAC-computer opstart, moet u in "DVI SELECTION" van het schermmenu de DVI-ingangsmodus op DIGITAL instellen. Hiertoe drukt u eerst op de knop SELECT en daarna op de knop CONTROL wanneer de DVI-signaalkabel op de DVI-I-connector (Ingang1) van de monitor is aangesloten. Anders wordt de MAC-computer mogelijk niet opgestart.

1. Schakel de computer in. Bij de eerste installatie stelt de functie No-touch Auto Adjust de monitor automatisch in op de meest optimale instellingen voor de meeste timings. Voor verdere aanpassingen gebruikt u de volgende OSM-besturingselementen:

De sectie OSM-besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM-besturingselementen.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze Gebruikershandleiding.

Nederlands-3

Illustratie C.1

NEC-Mitsubishi optionele productaansluiting. Gebruik deze connector alleen wanneer dit is voorgeschreven.

Vacation- schakelaar Aan/uit-knop

Illustratie D.1

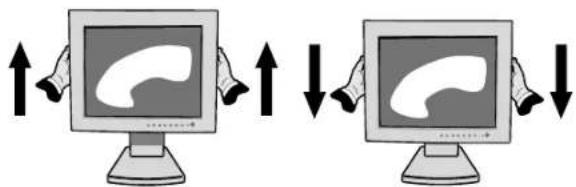

Monitorscherm hoger en lager zetten

U kunt de monitor hoger en lager, en in de stand Staand of Liggend zetten.

U zet het scherm hoger of lager door uw handen aan beide zijden van het beeldscherm te plaatsen en het naar de gewenste hoogte te schuiven (zie illustratie RL.1).

OPMERKING: ga voorzichtig te werk wanneer u het monitorscherm hoger of lager zet.

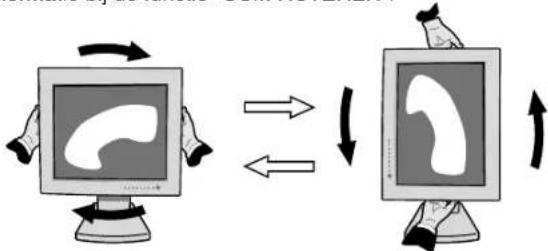

Voordat u het scherm roteert, stelt u het op de hoogste stand in om te voorkomen dat het scherm het bureau raakt of uw vingers bekneld raken. U zet het beeldscherm hoger door uw handen aan beide zijden van het beeldscherm te plaatsen en het naar de hoogste stand te schuiven (zie illustratie RL.1).

U roteert het beeldscherm door uw handen aan beide zijden van het beeldscherm te plaatsen en het rechtsom (van Liggend naar Staand) of linksom (van Staand naar Liggend) te roteren (zie illustratie R.1).

Als u het OSM-menu van Liggend in Staand of omgekeerd wilt veranderen, raadpleegt u in de sectie

"OSM_besturingselementen" de informatie bij de functie "OSM ROTEREN".

Illustratie R.1
Nederlands-4

Kantelen

Plaats uw handen aan de boven- en onderkant van het beeldscherm en stel de gewenste hoek in (zie illustratie TS.1).

Kijkhoek

Plaats uw handen aan beide zijden van het monitorscherm en stel de gewenste kijkhoek in (zie illustratie TS.2).

OPMERKING: ga voorzichtig te werk wanneer u het monitorscherm kantelt.

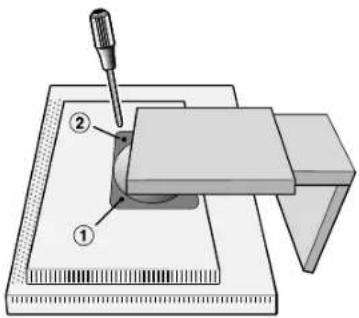

Monitorvoet verwijderen voor permanente montage

Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:

1. Koppel alle kabels los.
2. Plaats uw handen aan beide zijden van het beeldscherm en schuif het naar de hoogste stand.
3. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak (Plaats het scherm op een 33-mm platform zodat de voet met het oppervlak is uitgelijnd (zie illustratie S.1).

33 mm

Illustratie S.1

1. Verwijder de bovenste twee schroeven waarmee de monitor op de voet is bevestigd (zie illustratie S.2). Draai de voet 180° linksom (tot u twee klikgeluiden hebt gehoord). Verwijder de schroeven aan de onderkant (zie illustratie S.3) en til de monitor van de voet. U kunt de monitor nu op een andere manier monteren.
2. Als u de voet opnieuw wilt bevestigen, voert u deze procedure in omgekeerde richting uit: draai de onderste twee schroeven vast, draai de voet 180° linksom (tot u twee klikgeluiden hebt gehoord) en draai vervolgens de bovenste twee schroeven vast.

OPMERKING: gebruik alleen VESA-compatibele alternatieve montagemethoden (pitch van 100 mm).

OPMERKING: ga voorzichtig te werk als u de monitorvoet verwijdert.

Let op! gebruik de meegeleverde schroeven (4 stuks) voor de montage om beschadigingen aan de monitor en voet voorkomen. Om te beantwoorden aan de veiligheidsvoorschriften, moet u de monitor monteren op een arm die de nodige stabiliteit garandeert in overeenstemming met het gewicht van de monitor. Gebruik de LCD-monitor alleen in combinatie met een goedgekeurde arm (bijvoorbeeld met GS-keurmerk).

Nederlands-5

Besturingselementen

De OSM-besturingsknoppen (On-Screen Manager) bevinden zich vooraan op de monitor en hebben de volgende functies:

U opent het OSM-menu (On-Screen Manager) door te drukken op een van de besturingsknoppen (EXIT, ◀, ▶, −, +). Als u een ander ingangssignaal wilt, drukt u op de knop SELECT.

OPMERKING: u kunt het ingangssignaal alleen wijzigen wanneer het menu met OSM-besturingselementen niet op het scherm wordt weergegeven. Menu

EXIT Hiermee verlaat u het menu met de OSM-besturingselementen. Hiermee schakelt u over naar het OSM-hoofdmenu.

CONTROL ↕ Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een optie in het menu te selecteren. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een optie in het menu te selecteren.

ADJUST - / + Hiermee verplaatst u de markeringsbalk naar links/rechts of bepaalt u de aanpassing door de waarde ervan te verhogen of te verlagen.

SELECT Activeert de geselecteerde functie. Hiermee opent u het menu met de OSM-besturingselementen. Hiermee activeert u het OSM-submenu. Hiermee selecteert u de ingang als het OSM niet is weergegeven.

RESET Hiermee stelt u voor de gemarkeerde optie in het menu opnieuw de fabrieksinstelling in.

OPMERKING: wanneer u in het hoofdmenu of een submenu op de knop RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren door op de knop EXIT te drukken.

Helderheid/contrast

BRIGHTNESS (Helderheid)

Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in.

CONTRAST

Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in.

AUTO AUTO CONTRAST (Automatische contrastregeling, alleen analoge ingang)

Hiermee wordt het weergegeven beeld voor niet-standaard beeldsignaal-inputs ingesteld.

AUTO BRIGHTNESS (Automatische helderheid)

Hiermee wordt de helderheid automatisch ingesteld op de beste instelling voor BRIGHTNESS (Helderheid) op basis van het witte weergavegebied.

Hiermee past u automatisch de instellingen voor beeldpositie, breedte (of hoogte) en fijnafstelling aan.

Beeldinstelling

☐ LEFT/RIGHT (Links/rechts)

Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in.

DOWN/UP (Omhoog/omlaag)

Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in.

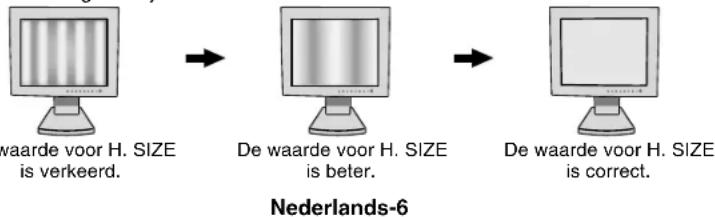

H. SIZE (Breedte) (OSD-ROTATIE: Liggend) of V. SIZE (Hoogte) (OSD-ROTATIE: Staand) (alleen analoge ingang)

U past de breedte (of hoogte) aan door de waarde van dit besturingselement te verhogen of te verlagen. Als de beeldinstelling die u met de functie "Auto Adjust" (Automatische regeling) bereikt niet aan uw wensen beantwoordt, kunt u de beeldinstelling nog handmatig verfijnen met de functie "H-Size" (Breedte) (of V. Size (Hoogte)) (dot clock). Hiervoor kunt u een moiré-testpatroon gebruiken. Deze functie wijzigt mogelijk de breedte van het beeld. Centreer het beeld op het scherm met de menuknoppen Links/Rechts. Als de breedte (of hoogte) verkeerd is gekalibreerd, ziet het beeld eruit zoals in de linkerillustratie. Het beeld moet homogeen zijn.

waarde voor H. SIZE is verkeerd. De waarde voor H. SIZE is better. De waarde voor H. SIZE is correct. Nederlands-6

|| FINE (Fijnafstelling, alleen analoge ingang)

U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

Als de beeldinstelling die u met de functie "Auto Adjust" (Automatische regeling) en de functie "H.Size" (Breedte) bereikt niet aan uw wensen beantwoordt, kunt u de beeldinstelling nog handmatig verfijnen met de functie "Fine" (Fijnafstelling). U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

Hiervoor kunt u een moiré-testpatroon gebruiken. Als de fijnafstelling verkeerd is gekalibreerd, ziet het beeld eruit zoals in de linkerillustratie. Het beeld moet homogeen zijn.

De waarde voor FINE is verkeerd.
De waarde voor FINE is correct.

RGB Kleurenbeheersysteem

Kleurenbeheersysteem: u kunt de gewenste kleuren instellen met behulp van zes vooraf ingestelde kleurensets (de kleurensets sRGB en NATIVE zijn altijd aanwezig en kunnen niet worden gewijzigd). In elke kleurenset kunt u een hogere of lagere kleurentemperatuur instellen.

R,Y,G,C,B,M,S: hiermee verhoogt of verlaagt u de kleur rood, geel, groen, cyaan, blauw of magenta en de verzadiging, afhankelijk van de optie die is geselecteerd. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling (hoger of lager) wordt door de kleurenbalken aangegeven.

NATIVE (Standaard): de oorspronkelijke kleur die door het LCD wordt weergegeven. Deze kleur kan niet worden gewijzigd.

Hulpmiddelen 1

a→a SHARPNESS (SCHERPTE): met deze functie kunt u op digitale wijze ervoor zorgen dat u bij elke signaaltiming een duidelijk beeld hebt. Deze functie is voortdurend aanpasbaar voor een duidelijk of zachter beeld, afhankelijk van uw voorkeur, en wordt onafhankelijk ingesteld door verschillende signaaltimings.

EXPANSION MODE (Uitbreidingsmodus): hiermee stelt u de zoommethode in.

FULL (Volledig): het beeld wordt uitgebreid naar 1280 x 1024, ongeacht de resolutie.

ASPECT (Vaste verhouding): het beeld wordt uitgebreid zonder dat de verhouding wordt gewijzigd. OFF (Uit): het beeld wordt niet uitgebreid.

CUSTOM1 (Aangepast1): Inzoomen met vast middelpunt. Het beeld wordt 1,0 tot 3,0 maar uitvergroot, zowel in horizontale (H. EXPANSION) als verticale richting (V. EXPANSION) in stappen van 0,1.

CUSTOM2 (Aangepast2): Inzoomen met vaste linkerbovenhoek. Het beeld wordt 1,0 tot 3,0 maal uitvergroot, zowel in horizontale (H. EXPANSION) als verticale richting (V. EXPANSION) in stappen van 0,1.

VIDEO DETECT (Signaaldetectie): hiermee selecteert u de videodetectiemethode die wordt gebruikt wanneer meer dan één computer op de monitor is aangesloten.

FIRST DETECT (Eerste detecteren): u moet de video-ingang op de modus "FIRST DETECT" instellen. Wanneer het huidige ingangssignaal niet aanwezig is, zoekt de monitor een videosignaal op de andere ingangspoort. Als het videosignaal zich op de andere poort bevindt, schakelt de monitor automatisch de nieuwe gedetecteerde signaalbron in. De monitor zoekt geen andere videosignalen wanneer de huidige videobron aanwezig is.

LAST DETECT (Laatste detecteren): u moet de video-ingang op de modus "LAST DETECT" instellen. Wanneer de monitor een signaal weergeeft dat afkomstig is van de huidige bron en er wordt een signaal geleverd door een nieuwe, secundaire bron, schakelt de monitor automatisch over op de nieuwe videobron. Wanneer het huidige ingangssignaal niet aanwezig is, zoekt de monitor een videosignaal op de andere ingangspoort. Als het videosignaal zich op de andere poort bevindt, schakelt de monitor automatisch de nieuwe gedetecteerde signaalbron in.

NONE (Geen): de monitor zoekt geen beeldsignaal op de andere ingangspoort tenzij de monitor wordt ingeschakeld.

DVI SELECTION (DVI-selectie): met deze functie selecteert u de DVI-ingangsmodus (Ingang 1). Nadat de DVI-selectie is gewijzigd, moet de computer opnieuw worden opgestart.

AUTO (Automatisch): bij gebruik van de DVI-D naar DVI-D-kabel moet DVI SELECTION (DVI-selectie) ingesteld worden op DIGITAL (Digitaal). Bij gebruik van de D-SUB naar DVI-A-kabel moet DVI SELECTION (DVI-selectie) ingesteld worden op ANALOG (Analoog).

DIGITAL (Digitaal): de digitale DVI-ingang is beschikbaar

ANALOG (Analoog): de analoge DVI-ingang is beschikbaar.

Opmerking: Voor Mac-computers met digitale uitgang: Voordat u de MAC-computer opstart, moet u in "DVI SELECTION" van het schermmenu de DVI-ingangsmodus op DIGITAL instellen. Hiertoe drukt u eerst op de knop SELECT en daarna op de knop CONTROL wanneer de DVI-signaalkabel op de DVI-I-connector (Ingang1) van de monitor is aangesloten. Anders wordt de MAC-computer mogelijk niet opgestart.

Nederlands-7

Opmerking: bij bepaalde pc's en videokaarten, of wanneer een andere videosignaalkabel is aangesloten, werkt deze functie mogelijk niet.

OFF TIMER (UIT-TIMER): de monitor wordt automatisch uitgeschakeld als de eindgebruiker een voorafbepaalde duur heeft ingesteld.

Hulpmiddelen 2

LANGUAGE (Taal): de menu's van de OSM-besturingselementen zijn beschikbaar in zeven talen.

OSM POSITION (Positie OSM): u bepaalt zelf waar u het menu met de OSM-besturingselementen op het scherm wilt laten verschijnen. Als u OSM Position selecteert, kunt u handmatig de positie van het menu met de OSM-besturingselementen naar links, naar rechts, omhoog of omlaag verschuiven.

OSM TURN OFF (OSM uitschakelen): het menu met de OSM-besturingselementen blijft op het scherm zolang u het gebruikt. In het submenu OSM Turn Off kunt u opgeven hoe lang de inactiviteit op de monitor moet duren (nadat u voor het laatst een knop hebt ingedrukt) voordat het menu met de OSM-besturingselementen automatisch verdwijnt. De vaste instellingen in dit menu zijn 10, 20, 30, 45, 60 en 120 seconden.

OSM LOCK OUT (OSM vergrendelen): hiermee vergrendelt u de toegang tot alle OSM-functies. Alleen BRIGHTNESS (Helderheid) en CONTRAST (Contrast) kunnen nog worden gewijzigd. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveiligde modus is geactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld. Als u de functie OSM Lock Out (OSM vergrendelen) wilt inschakelen, drukt u eerst op de knop “+” en vervolgens op SELECT. Houd beide knoppen tegelijk ingedrukt. Als u de functie OSM Lock Out (OSM vergrendelen) wilt uitschakelen, drukt u eerst op de knop “+” en vervolgens op SELECT. Houd beide knoppen tegelijk ingedrukt.

OSM ROTATION (OSM ROTEREN): hiermee schakelt u tussen de Staande en Liggende weergave van het OSM.

RESOLUTION NOTIFIER (RESOLUTIEMELDING): de optimale resolutie is 1280 x 1024. Als ON (Aan) is geselecteerd, verschijnt na 30 seconden een bericht op het scherm met de melding dat de resolutie niet op 1280 x 1024 is ingesteld.

HOT KEY (Sneltoets): u kunt de helderheid en het contrast rechtstreeks aanpassen. Wanneer deze functie op ON (AAN) is ingesteld, kunt u de helderheid aanpassen met ◀ of ▶ en het contrast met + of - wanneer het OSM-menu is uitgeschakeld. Het standaard OSM-menu kan worden geopend met de knop EXIT.

FACTORY PRESET (Fabrieksinstelling): als u Factory Preset (Fabrieksinstelling) kiest, worden voor alle OSM-besturingselementen opnieuw de fabrieksinstellingen geladen: BRIGHTNESS (Helderheid), CONTRAST (Contrast), IMAGE CONTROL (Beeldinstelling), COLOR CONTROL SYSTEM (Kleurenbeheersysteem), SHARPNESS (Scherpte), EXPANSION MODE (Uitbreidingsmodus), OFF TIMER (Uit-Timer), OSM POSITION (Positie OSM), OSM TURN OFF (OSM uitschakelen), DISPLAY MODE (Weergavemodus). U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken.

Informatie

MODE

DISPLAY MODE (Weergavemodus): biedt informatie over de actieve weergaveresolutie en technische gegevens, inclusief de vooraf ingestelde timing die voor de horizontale en verticale frequentie wordt gebruikt. Verhoogt of verlaagt de actieve resolutie.

MONITOR INFO (Monitorgegevens): geeft de naam van het model en het serienummer van de monitor weer.

OSM-waarschuwing

OSM-waarschuwingsmenu's verdwijnen wanneer u op de knop Exit drukt.

NO SIGNAL (Geen signaal): deze functie geeft een waarschuwing weer wanneer er geen signaal voor horizontale of verticale synchronisatie aanwezig is. Nadat de voeding weer is ingeschakeld of wanneer het ingangssignaal wijzigt, verschijnt het venster No Signal (Geen signaal).

RESOLUTION NOTIFIER (Resolutiemelding): deze functie geeft een waarschuwing weer voor het gebruik van de optimale resolutie. Het venster Resolution Notifier verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het beeldsignaal niet de juiste resolutie heeft. Deze functie kan worden uitgeschakeld in het menu TOOL (Gereedschappen).

OUT OF RANGE (Buiten bereik): Wanneer de timing van het ingangssignaal niet wordt ondersteund of als het videosignaal niet de juiste timing heeft, verschijnt het menu Out of Range (Buiten bereik).

OPMERKING: als "i CHANGE DVI SELECTION" (i DVI-instelling wijzigen) verschijnt, selecteert u de optie DVI SELECTION (DVI-selectie).

Raadpleeg de sectie "Bijlage" voor meer informatie over geavanceerde menuopties.

Nederlands-8

Aanbevolen gebruik

Veiligheidsmaatregelen en onderhoud

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik.

Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.

Haal in de volgende situaties de stekker van de voedingskabel van de monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.
• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.
• Buig de voedingskabel niet.
• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Ga voorzichtig te werk bij glasbreuk.
• Dek de ventilatieopeningen van de monitor niet af.
• Raak de vloeibare kristallen niet aan ingeval de monitor of het glas breekt en ga voorzichtig te werk.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.
• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.
• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

- Ingebrand beeld: een inbranding wordt duidelijk wanneer de "geest" van een vorig beeld op het scherm zichtbaar blijft. In tegenstelling tot CRT-monitoren is een inbranding op een LCD-monitor niet van blijvende aard, maar de weergave van niet-veranderende beelden gedurende langere tijd moet worden vermeden.

U maakt de inbranding ongedaan door de monitor net zo lang uitgeschakeld te laten als het vorige beeld op het scherm is weergegeven. Als een beeld bijvoorbeeld gedurende één uur is weergegeven en de "geest" van dat beeld blijft achter, schakelt u de monitor één uur uit om het ingebrande beeld ongedaan te maken.

OPMERKING: zoals bij alle andere persoonlijke weergaveapparaten raadt NEC-Mitsubishi Electronics Display-Europe u aan regelmatig gebruik te maken van een bewegende schermbeveiliging wanneer het scherm inactief is of de monitor uit te schakelen als u deze niet gebruikt.

U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.
• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 50 cm.
• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.

- Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.

• Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.
• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet-schurende doek. Vermijd het gebruik van reinigingsvloeistoffen of glasreinigers.

- Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te vergroten.

- Gebruik een documenthouder en plaats deze dicht bij de monitor.

• Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.
• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.

- Laat uw ogen regelmatig door een arts onderzoeken.

Ergonomie

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Stel de helderheid van de monitor zo in dat het achtergrondraster niet meer zichtbaar is.
• Stel het contrast niet op de maximale waarde in.
• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen met een verticale beeldverversingsfrequentie van meer dan 60-75 Hz.
• Kies bij een donkere achtergrond niet de primaire kleur blauw om te vermijden dat u moeilijk leest en uw ogen sneller vermoeid raken.
