Produkttyp	LCD-Monitor 19 Zoll
Marke	NEC
Modell	MultiSync LCD1980SX
Native Auflösung	1280 x 1024
Bildschirmgröße	19 Zoll (diagonal)
Paneltyp	LCD TFT
Seitenverhältnis	5:4
Helligkeit	250 cd/m² (typisch)
Kontrastverhältnis	500:1 (typisch)
Reaktionszeit	16 ms (typisch)
Anschlüsse	DVI-D (digital), DVI-A (analog), VGA-Eingang über Adapter
Stromversorgung	220-240 V AC, 50/60 Hz
Stromverbrauch	38 W (typisch)
Abmessungen (mit Standfuß)	412 x 430 x 250 mm (B x H x T) (ca.)
Gewicht	8,5 kg (ca.)
Ergonomie	Neigung, Schwenken, Drehung (Hoch-/Querformat), höhenverstellbar
OSM-Funktionen	Helligkeit, Kontrast, Auto-Einstellung, Position, Breite, Feinheit, Farben, Sprachen, Sperre, OSM-Drehung, usw.
Konformität	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Mitgeliefertes Zubehör	Netzkabel, DVI-D-Videokabel, DVI-A-Videokabel, CD-ROM, Kabelabdeckung
Reinigung	Weiches fusselfreies Tuch; keine Lösungsmittel oder Glasreiniger verwenden
Sicherheit	Gehäuse nicht öffnen; vor Wasser schützen; bei Beschädigung Netzstecker ziehen

Häufig gestellte Fragen - MultiSync LCD1980SX NEC

Wie schließe ich den Monitor an einen PC an?

Schalten Sie den Computer aus. Schließen Sie das entsprechende Videokabel (DVI-D für digital, DVI-A oder Adapter für analog) zwischen PC und Monitor an. Verbinden Sie das Netzkabel mit dem Monitor und einer Steckdose. Schalten Sie den Netzschalter auf der linken Seite ein, dann drücken Sie den vorderen Netzschalter. Schalten Sie den Computer ein. Die automatische Einstellung optimiert die Anzeige.

Was ist die optimale Auflösung des MultiSync LCD1980SX?

Die optimale native Auflösung beträgt 1280 x 1024 Pixel. Für maximale Bildqualität stellen Sie Ihren Computer auf diese Auflösung ein. Bei Verwendung einer anderen Auflösung kann eine Warnmeldung erscheinen.

Wie stelle ich Höhe und Neigung des Monitors ein?

Zur Höheneinstellung legen Sie Ihre Hände auf beide Seiten des Monitors und heben oder senken Sie ihn sanft. Für die Neigung halten Sie die Ober- und Unterseite des Bildschirms und neigen Sie ihn in den gewünschten Winkel. Zum Schwenken halten Sie beide Seiten und drehen Sie nach links oder rechts. Für eine Drehung in den Hochformatmodus heben Sie den Bildschirm zuerst auf die maximale Höhe, bevor Sie ihn drehen.

Was tun, wenn der Bildschirm nach dem Einschalten schwarz bleibt?

Überprüfen Sie, ob der Netzschalter auf der linken Seite des Monitors eingeschaltet ist. Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist. Überprüfen Sie das Videokabel und die Verbindung zum Computer. Wenn das Problem weiterhin besteht, schlagen Sie im Fehlerbehebungsabschnitt des Handbuchs nach oder wenden Sie sich an einen qualifizierten Techniker.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, fusselfreies und trockenes Tuch. Verwenden Sie niemals flüssige Reinigungsmittel, Lösungsmittel oder Glasreiniger. Falls nötig, befeuchten Sie das Tuch leicht mit sauberem Wasser. Drücken Sie nicht zu stark auf den Bildschirm.

Kann ich diesen Monitor mit einem Mac verwenden?

Ja, der Monitor ist mit Macs kompatibel. Für digitale DVI-Ausgabe verwenden Sie ein DVI-D-Kabel. Für Macs mit analogem Ausgang kann ein MultiSync-Adapter für Macintosh (nicht im Lieferumfang) erforderlich sein. Wenn Sie einen Mac mit digitalem Ausgang verwenden, wählen Sie den DIGITAL-Modus im OSM, bevor Sie den Mac einschalten.

Wie greife ich auf das OSM-Menü des Monitors zu?

Drücken Sie einen der Bedientasten an der Vorderseite des Monitors (EXIT, ◀, ▶, -, +). Das OSM-Menü wird angezeigt. Verwenden Sie die Pfeile zum Navigieren und die SELECT-Taste zum Bestätigen. Um das Eingangssignal zu ändern, drücken Sie SELECT, wenn das OSM geschlossen ist.

Wie sperre ich die OSM-Einstellungen, um versehentliche Änderungen zu vermeiden?

Halten Sie die Taste « + » gedrückt und drücken Sie gleichzeitig die SELECT-Taste, um die OSM-Sperre zu aktivieren. Nur Helligkeit und Kontrast bleiben einstellbar. Zum Deaktivieren drücken Sie gleichzeitig die Taste « + » und die SELECT-Taste.

Was bedeutet die Meldung 'Außerhalb des Bereichs' auf dem Bildschirm?

Diese Meldung erscheint, wenn das Eingangssignal eine Synchronisationsfrequenz hat, die vom Monitor nicht unterstützt wird. Überprüfen Sie, ob die Grafikkarte Ihres Computers auf eine kompatible Auflösung und Bildwiederholfrequenz eingestellt ist (z.B. 1280x1024 bei 60 Hz). Konsultieren Sie den Abschnitt zu den technischen Daten im Handbuch für die zulässigen Frequenzen.

Wie kann ich mit diesem Monitor Energie sparen?

Der Monitor ist ENERGY STAR-zertifiziert. Nutzen Sie die Funktion 'Abschaltautomatik' im Menü Werkzeuge 1, um den Monitor nach einer festgelegten Inaktivitätszeit automatisch auszuschalten. Aktivieren Sie auch die Energiesparmodi Ihres Computers. Wenn der Monitor nicht verwendet wird, schalten Sie ihn mit dem Netzschalter oder dem Hauptschalter aus.

BEDIENUNGSANLEITUNG MultiSync LCD1980SX NEC

Warnung, Vorsicht ..... Deutsch-1

Erklärung...... Deutsch-1

Inhalt der Verpackung ..... Deutsch-2

Kurzanleitung .... Deutsch-3

Bedienelemente .... Deutsch-6

Einsatzempfehlungen .... Deutsch-9

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT:

VORSICHT

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der MultiSync LCD1980SX in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

Wird der MultiSync LCD1980SX in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

Erklärung

Erklärung des Herstellers

Wir bestätigen hiermit, dass der MultiSync-Monitor LCD1980SX (L192G3) folgenden Richtlinien entspricht:

EG-Direktive 73/23/EG: -EN 60950

EG-Direktive 89/336/EG: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024

und mit folgendem Siegel gekennzeichnet ist:

NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan

ISO 13406-2

Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ENERGY STAR ist eine eingetragene Marke in den USA. Alle anderen Marken, Namen und Produkte sind Marken oder eingetragene Marken der jeweiligen Eigentümer. NEC-Mitsubishi Electronics Display of America hat als ENERGY STAR®-Partner festgestellt, dass dieses Gerät die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt. Das ENERGY STAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar. OmniColor ist eine eingetragene Marke der NEC-Mitsubishi Electronics Display Europe GmbH in den Ländern der EU und der Schwein-ErgoDesign ist eine eingetragene Marke der NEC-Mitsubishi Electronic Visual Systems Corporation in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. NaViSet ist eine Marke der NEC-Mitsubishi Electronics Display Europe GmbH in den Ländern der EU und der Schweiz.

Deutsch-1

Inhalt der Verpackung

Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor MultiSync LCD1980SX mit neig-, schwenk- und höhenverstellbarem Pivotfuß
- Netzkabel
- Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A)
• Signalkabel (Kabel von DVI-D auf DVI-D)
• Bedienungsanleitung
- Kabelabdeckung
- CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format). Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A

Bedienungsanleitung DVI-D-auf-DVI-D-Kabel CD-ROM

* Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Deutsch-2

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

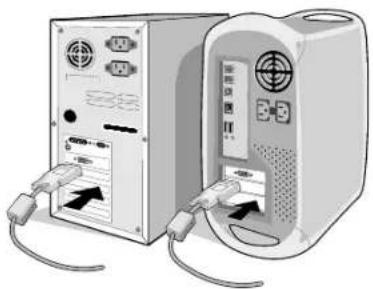

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.

PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2).

Mac: Schließen Sie den MultiSync Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-DSUB-Kabel (15 Stifte) mit dem MultiSync Macintosh-Kabeladapter (Abbildung B.1).

Abbildung A.1 Abbildung B.1

Macintosh- Kabeladapter (nicht mitgeliefert)

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.

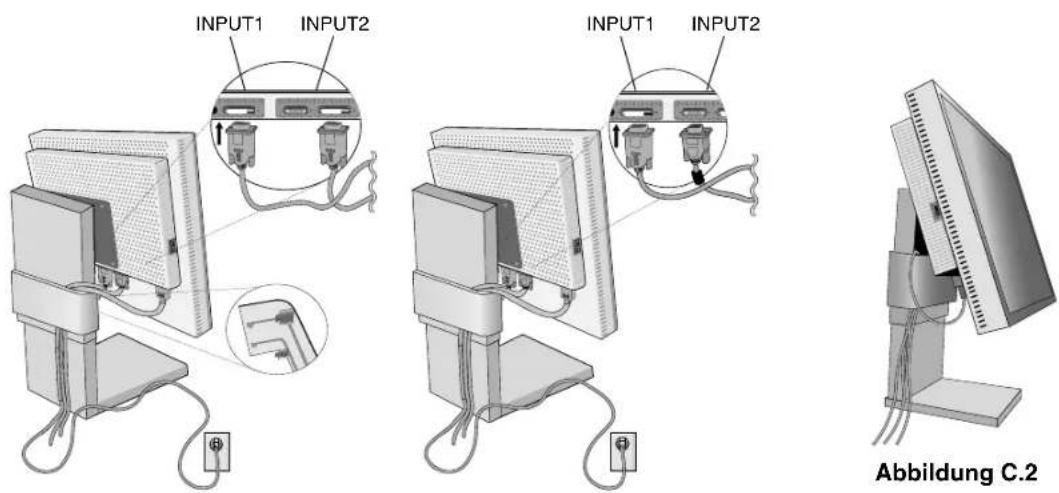

1. Stecken Sie das DVI-Signalkabel in den Anschluss auf der Rückseite des Monitors ein. Verlegen Sie das Signalkabel (Abbildung C.1). Schließen Sie nur ein VGA- oder ein DVI-Kabel an Eingang 2 an.

HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls und einer Verkürzung der Lebensdauer dieses Moduls führen.

Nehmen Sie die Kabel, und befestigen Sie sie mit der Kabelabdeckung in den Aussparungen des Monitorfußes. Die Kabelabdeckung kann an der Vorder- oder Rückseite des Neigefußes angebracht werden (Abbildungen C.1, C.2). Achten Sie beim Verlegen der Kabel auf Neigung, Höhe, Senkung und Drehung des Bildschirms.

1. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein (Abbildung C.1).

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

1. Der Vacation-Schalter auf der linken Seite des Monitors muss eingeschaltet sein. Schalten Sie den Monitor mit dem Netzschalter an der Vorderseite (Abbildung D.1) ein.

HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor nicht mit dem Schalter auf der Vorderseite eingeschaltet werden. Schalten Sie den Monitor NICHT ein und sofort wieder aus.

HINWEIS: Mac mit digitalem Ausgang: Bevor Sie den Mac einschalten, muss der DVI-Eingangsmodus in der DVI-AUSWAHL des OSM auf DIGITAL gesetzt werden. Drücken Sie dazu die Taste SELECT und anschließend CONTROL, wenn das DVI-Signalkabel an den DVI-I-Anschluss (Eingang 1) des Monitors angeschlossen wurde. Ansonsten kann der Mac möglicherweise nicht eingeschaltet werden.

1. Schalten Sie den Computer ein. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM Steuerungen vorgenommen:

• Auto-Kontrast (nur analoger Eingang)
• Autom. Einst (nur analoger Eingang)

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung.

Deutsch-3

Abbildung C.1

Anschluss für NEC-Mitsubishi Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird.

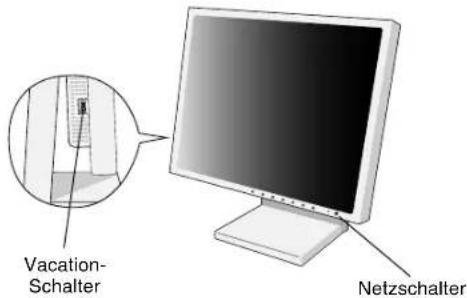

Vacation- Schalter Netzschalter

Abbildung D.1

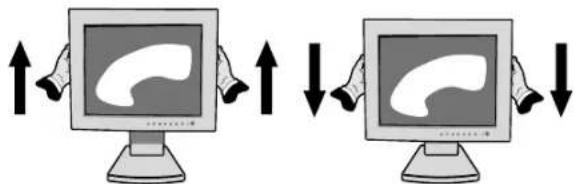

Heben und Senken des Bildschirms

Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1).

HINWEIS: Heben und senken Sie den Monitor vorsichtig.

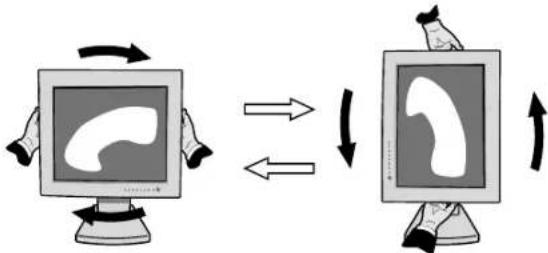

Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen.

Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw. gegen den Uhrzeigersinn aus dem Hoch- in das Querformat drehen (Abbildung R.1). Informationen dazu, wie Sie die Darstellung des OSM Menüs zwischen Hoch- und Querformat umschalten, finden Sie in der Beschreibung der Funktion „OSM-Darstellung“ im Abschnitt Bedienelemente.

Abbildung R.1 Deutsch-4

Neigen

Fassen Sie den Monitor an der oberen und unteren Seite, und neigen Sie ihn nach Bedarf (Abbildung TS.1).

Fassen Sie den Monitor an beiden Seiten, und drehen Sie ihn nach Bedarf (Abbildung TS.2).

HINWEIS: Neigen Sie den Monitor vorsichtig.

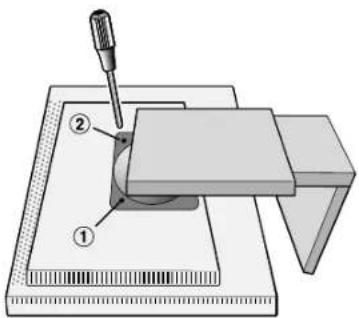

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche. (Der Bildschirm sollte auf eine um 33 mm erhöhte Fläche gelegt werden, damit der Fuß bündig mit der Oberfläche des Tisches abschließt) (Abbildung S.1).

33 mm

Abbildung S.1

1. Entfernen Sie die beiden oberen Schrauben, mit denen der Fuß am Monitor befestigt ist (Abbildung S.2). Drehen Sie den Fuß um 180° gegen den Uhrzeigersinn (es klickt zwei Mal). Entfernen Sie die beiden unteren Schrauben (Abbildung S.3), und heben Sie den Fuß ab. Der Monitor kann jetzt auf andere Art montiert werden.
2. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen: Ziehen Sie die beiden unteren Schrauben fest, drehen Sie den Fuß um 180° im dem Uhrzeigersinn (es klickt zwei Mal), und ziehen Sie die beiden oberen Schrauben fest.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden (100 mm Abstand).

HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.

Vorsicht: Verwenden Sie die Originalschrauben (4 Stück) für die Montage, um Beschädigungen an Monitor und Fuß zu vermeiden. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Deutsch-5

Bedienelemente

Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:

Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, ◀, ▶, −, +) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT.

HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden.

Menu

EXIT Schließt das OSM Menü.

Kehrt zum OSM Hauptmenü zurück.

CONTROL ◀ Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen.

Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen.

ADJUST - / + Verschiebt die Markierung nach links oder rechts, um den Wert zu erhöhen bzw. zu verringern.

SELECT Aktiviert die ausgewählte Funktion. Öffnet das OSM Menü. Öffnet das OSM Untermenü.

Wählt das Eingangssignal, wenn das OSM ausgeblendet wird.

RESET Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Passt die Bild- und Hintergrundhelligkeit des Bildschirms an.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

AUTO

AUTOM. KONTRAST (nur analoger Eingang)

Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an.

AUTOM. HELLIGKEIT

Mit dieser Funktion wird die Helligkeit automatisch auf die optimale Einstellung für HELLIGKEIT basierend auf dem weißen Anzeigebereich gesetzt.

AUTO Autom. Einstellung (nur analoger Eingang)

Stellt Bildposition, Bildbreite (oder Bildhöhe) und Optimierung automatisch ein.

Bildsteuerungen

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

AUF/AB

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

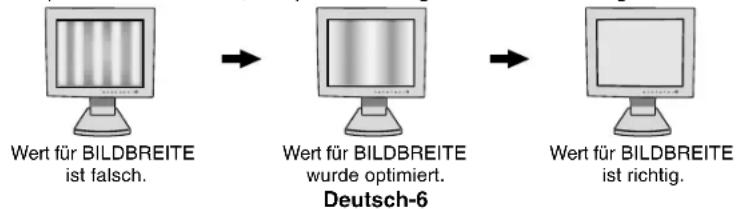

BILDBREITE (OSD DARSTELLUNG: Querformat) oder BILDHÖHE (OSD DARTSTELLUNG: Hochformat) (nur analoger Eingang)

Durch Erhöhen oder Verringern des Werts wird die Bildbreite (oder Bildhöhe) eingestellt.

Wird mit der Funktion „Automatische Einstellung“ kein zufrieden stellendes Ergebnis erzielt, ist eine manuelle Optimierung mit der Funktion „Bildbreite“ (oder „Bildhöhe“) möglich. Dazu kann ein Moiré-Testmuster verwendet werden. Die Funktion ändert gegebenenfalls die BILDBREITE. Mit dem Menü „Links/Rechts“ können Sie das Bild auf dem Bildschirm zentrieren. Ist die Einstellung „Bildbreite“ (oder „Bildhöhe“) fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein.

Wert für BILDBREITE ist falsch. Wert für BILDBREITE wurde optimiert. Deutsch-6 Wert für BILDBREITE ist richtig.

OPTIMIERUNG (nur analoger Eingang)

Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts.

Wird mit der Funktion „Automatische Einstellung“ kein zufrieden stellendes Ergebnis erzielt, ist eine manuelle Optimierung mit der Funktion „Optimierung“ möglich. Sie optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts.

Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung „OPTIMIERUNG“ fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. Das Bild sollte homogen sein.

Wert für OPTIMIERUNG ist falsch. Wert für OPTIMIERUNG ist richtig.

RGB Farbsteuerungssystem

Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGIN. sind Standardeinstellungen und können nicht angepasst werden. Mit jeder Einstellung wird eine andere Farbtemperatur ausgewählt.

R,G,G,C,B,M,S: Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden. Die Änderungen der Farben sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

ORIGINAL: Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden.

Hilfsfunktionen 1

a→a SCHAERFE: Mit dieser Funktion wird die Schärfe des Bildes bei unterschiedlichen Timings auf digitalem Wege gewährleistet. Die Einstellung erfolgt stufenlos zu schärferen oder weicheren Konturen und kann unabhängig vom Signaltiming vorgenommen werden.

EXPANSIONSMODUS: Festlegung der Zoom-Methode.

VOLLBILD: Die Bilddarstellung wird unabhängig von der Auflösung auf 1280 x 1024 Pixel erweitert. FORMAT: Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern.

AUS: Die Bilddarstellung wird nicht erweitert.

ANWENDER 1: Zoom mit fixiertem Zentrum. Das Bild wird von einer Rate von 1.0 auf 3.0 expandiert, und zwar separat in horizontaler (BREITE) und vertikaler (HÖHE) Richtung in Schritten von 0.1.

ANWENDER 2: Zoom mit fixierter linker Ecke. Das Bild wird von einer Rate von 1.0 auf 3.0 expandiert, und zwar separat in horizontaler (BREITE) und vertikaler (HÖHE) Richtung in Schritten von 0.1.

SIGNALPRIORITÄT: Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen Computern festgelegt.

ERSTES SIGNAL: Für den Videoeingang wird der Modus „ERSTES SIGNAL“ aktiviert. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist.

LETZTES SIGNAL: Für den Videoeingang wird der Modus „LETZTES SIGNAL“ aktiviert. Zeigt der Monitor das Signal der aktuellen Quelle an und wird ein neues Signal eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang.

KEINE: Der Monitor fragt den anderen Signaleingang erst dann ab, wenn der Monitor eingeschaltet wird.

DVI-AUSWAHL : Diese Funktion dient der Auswahl des DVI-Eingangsmodus 1. Wenn die Auswahl bei DVI geändert wurde, muss der Computer neu gestartet werden.

AUTO: Bei Verwendung des DVI-D-auf-DVI-D-Kabels muss „Auswahl bei DVI“ auf „Digital“ eingestellt werden. Bei Verwendung des Mini-D-SUB-auf-DVI-A-Kabels muss „Auswahl bei DVI“ auf „Analog“ eingestellt werden.

DIGITAL: DVI-Digitaleingang ist verfügbar.

ANALOG: DVI-Analogeingang ist verfügbar.

Hinweis: Mac mit digitalem Ausgang: Bevor Sie den Mac einschalten, muss der DVI-Eingangsmodus in der DVI-AUSWAHL des OSM auf DIGITAL gesetzt werden. Drücken Sie dazu die Taste SELECT und anschließend CONTROL, wenn das DVI-Signalkabel an den DVI-I-Anschluss (Eingang 1) des Monitors angeschlossen wurde. Ansonsten kann der Mac möglicherweise nicht eingeschaltet werden.

Hinweis: Abhängig von der verwendeten PC- und Grafikkarte oder bei Verwendung eines anderen Videosignalkabels kann diese Funktion möglicherweise nicht eingesetzt werden.

Deutsch-7

ABSCHALT-TIMER: Der Monitor schaltet automatisch ab, wenn der Benutzer einen der vorgegebenen Zeitwerte ausgewählt hat.

Hilfsfunktionen 2

SPRACHE: Die OSM Menüs sind in sieben Sprachen verfügbar.

OSM POSITION: Sie können festlegen, wo das OSM Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden.

OSM ANZEIGEDAUER: Das OSM Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden.

OSM ABSCHALTUNG: Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten „+“ und SELECT gleichzeitig gedrückt. Um die Funktion „OSM Abschaltung“ zu deaktivieren, halten Sie die Tasten „+“ und SELECT gleichzeitig gedrückt.

OSM DARSTELLUNG: Mit dieser Funktion schalten Sie die Darstellung des OSM Menüs zwischen Hoch- und Querformat um.

AUFLÖSUNGSANZEIGE: Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird.

DIREKTZUGRIFF: Sie können die Helligkeit und den Kontrast direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Helligkeit mit den Tasten ◀ oder ▶ und den Kontrast mit den Tasten + oder -einstellen, während das OSM Menü deaktiviert ist. Über die Taste EXIT können Sie auf das Standard-OSM Menü zugreifen.

WERKSEINSTELLUNG: Mit der OSM Steuerung „Werkseinstellung“ werden alle OSM Einstellungen (Helligkeit, Kontrast, Bildsteuerungen, Farbsteuerungssystem, Schärfe, Expansions modus, Abschalt-Timer, OSM Position, OSM Anzeigedauer, Grafik modus) auf die Werkseinstellungen zurückgesetzt. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Information

MODE

GRAFIKMODUS: Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Erhöht oder verringert die aktuelle Auflösung.

MONITORINFORMATION: Die Modell- und die Seriennummer des Monitors.

OSM Warnung

Die Menüs der OSM Warnungen können mit der Taste „Exit“ ausgeblendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals angezeigt.

AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden.

FREQUENZ ZU HOCH: Wenn das Eingangssignal ein nicht-unterstütztes Signaltiming hat oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

HINWEIS: Wird

DVI-AUSWAHL ÄNDERN angezeigt, wechseln Sie zu AUSWAHL BEI DVI.

Das erweiterte Benutzermenü wird im „Anhang“ beschrieben.

Deutsch-8

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszenzröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
- Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
- Der Monitor wurde Regen oder Wasser ausgesetzt.
- Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
- Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

- Knicken Sie das Netzkabel nicht.

- Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

- Seien Sie vorsichtig, wenn das Glas zerbrochen ist.

- Decken Sie die Lüftungsschlitze des Monitors nicht ab.

- Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.

VORSICHT

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab, und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

- Bildschatten: Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden.

Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet.

HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.
• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

- Ist das dargestellte Bild aufgrund von Reflexionen nur schwer zu erkennen, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

- Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.
• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Lassen Sie Ihre Augen regelmäßig untersuchen.

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Korrigieren Sie die Helligkeit, bis das Hintergrundraster nicht mehr erkennbar ist.
• Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung.
• Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionseinstellungen.
• Verwenden Sie die vordefinierte Farbeinstellung.
• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Automatische contrastregeling (alleen analoge ingang)
• Automatische regeling (alleen analoge ingang)

AUTO Automatische regeling (alleen analoge ingang)
