MultiSync LCD1980SX - Монитор NEC - Бесплатное руководство пользователя

Тип продукта	ЖК-монитор 19 дюймов
Бренд	NEC
Модель	MultiSync LCD1980SX
Родное разрешение	1280 x 1024
Размер экрана	19 дюймов (диагональ)
Тип панели	ЖК TFT
Соотношение сторон	5:4
Яркость	250 кд/м² (типичное)
Контрастность	500:1 (типичное)
Время отклика	16 мс (типичное)
Подключение	DVI-D (цифровой), DVI-A (аналоговый), вход VGA через адаптер
Электропитание	220-240 В AC, 50/60 Гц
Потребляемая мощность	38 Вт (типичное)
Размеры (с подставкой)	412 x 430 x 250 мм (Д x Ш x В) (приблизительно)
Вес	8,5 кг (приблизительно)
Эргономика	Наклон, поворот, вращение (альбомный/портретный режим), регулировка высоты
Функции OSM	Яркость, Контрастность, Автонастройка, Положение, Ширина, Резкость, Цвета, Языки, Блокировка, Поворот OSM, и т.д.
Соответствие стандартам	ENERGY STAR, CE, EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Комплектация	Кабель питания, видеокабель DVI-D, видеокабель DVI-A, компакт-диск, кабельные зажимы
Обслуживание	Мягкая безворсовая ткань; не использовать растворители или средства для чистки стекол
Безопасность	Не открывать корпус; не подвергать воздействию воды; отключить при повреждении

Часто задаваемые вопросы - MultiSync LCD1980SX NEC

Как подключить монитор к ПК?

Выключите компьютер. Подключите соответствующий видеокабель (DVI-D для цифрового, DVI-A или адаптер для аналогового) между ПК и монитором. Подключите кабель питания к монитору и розетке. Включите главный выключатель, затем нажмите кнопку питания на передней панели. Включите компьютер. Автоматическая настройка оптимизирует отображение.

Какое оптимальное разрешение для MultiSync LCD1980SX?

Оптимальное родное разрешение — 1280 x 1024 пикселей. Для максимального качества изображения установите это разрешение на компьютере. При использовании другого разрешения может появиться предупреждающее сообщение.

Как отрегулировать высоту и наклон монитора?

Для регулировки высоты поместите руки по обе стороны монитора и осторожно поднимите или опустите его. Для наклона возьмитесь за верх и низ экрана и наклоните его под нужным углом. Для поворота возьмитесь за обе стороны и поверните влево или вправо. Для поворота в портретный режим сначала поднимите экран до максимальной высоты, затем поверните.

Что делать, если экран остается черным после включения?

Убедитесь, что главный выключатель на левой стороне монитора находится в положении включено. Проверьте, надежно ли подключен кабель питания. Проверьте видеокабель и соединение с компьютером. Если проблема не устранена, обратитесь к разделу устранения неисправностей в руководстве или свяжитесь с квалифицированным специалистом.

Как чистить ЖК-экран?

Используйте мягкую сухую безворсовую ткань. Никогда не используйте жидкие чистящие средства, растворители или средства для чистки стекол. При необходимости слегка смочите ткань чистой водой. Не нажимайте слишком сильно на экран.

Можно ли использовать этот монитор с Mac?

Да, монитор совместим с Mac. Для цифрового выхода DVI используйте кабель DVI-D. Для Mac с аналоговым выходом может потребоваться адаптер MultiSync для Macintosh (не входит в комплект). Если вы используете Mac с цифровым выходом, перед включением Mac выберите режим ЦИФРОВОЙ в OSM.

Как получить доступ к меню OSM монитора?

Нажмите на одну из кнопок управления на передней панели монитора (EXIT, ◀, ▶, -, +). Появится меню OSM. Используйте стрелки для навигации и кнопку SELECT для подтверждения. Для изменения входного сигнала нажмите SELECT, когда OSM закрыто.

Как заблокировать настройки OSM для предотвращения случайных изменений?

Удерживайте нажатой кнопку « + », затем одновременно нажмите кнопку SELECT для включения блокировки OSM. Только яркость и контрастность остаются регулируемыми. Для отключения одновременно нажмите кнопку « + » и кнопку SELECT.

Что означает сообщение «Вне диапазона» на экране?

Это сообщение появляется, когда входной сигнал имеет частоту синхронизации, не поддерживаемую монитором. Убедитесь, что видеокарта вашего компьютера настроена на совместимое разрешение и частоту обновления (например, 1280x1024 при 60 Гц). Обратитесь к разделу технических характеристик руководства для получения информации о поддерживаемых частотах.

Как экономить энергию с помощью этого монитора?

Монитор сертифицирован ENERGY STAR. Используйте функцию «Таймер выключения» в меню Инструменты 1 для автоматического отключения монитора после заданного периода бездействия. Также активируйте режимы энергосбережения вашего компьютера. Когда монитор не используется, выключайте его кнопкой питания или главным выключателем.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1980SX NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

Предупреждение, Внимание ..... Русский-1

Заявление ...... Русский-1

Содержимое ...... Русский-2

Краткое руководство по

началу работы ...... Русский-3

Органы управления...... Русский-6

Рекомендации по эксплуатации .... Русский-9

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.

НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.

Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

Внимание.

Если монитор MultiSync LCD1980SX работает от стандартного в Европе источника питания переменного тока 220-240 В, используйте кабель питания, прилагаемый к монитору.

В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5 А). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Если монитор MultiSync LCD1980SX работает от стандартного источника питания переменного тока 220-240 В в Австралии, используйте кабель питания, прилагаемый к монитору. Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.

Заявление

Заявление изготовителя

Мы настоящим подтверждаем, что цветной монитор MultiSync LCD1980SX (L192G3) соответствует требованиям

Директиве Совета 73/23/EEC: – EN 60950

Директиве Совета 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024

и содержит отметку

NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan

ME 06

Windows - это зарегистрированный товарный знак Microsoft Corporation. NEC - зарегистрированный товарный знак NEC Corporation. ENERGY STAR - это зарегистрированный в США товарный знак. Все остальные марки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Будучи партнером программы ENERGY STAR ^8 , NEC-Mitsubishi Electronics Display (CWA) утверждает, что этот продукт соответствует директивам программы ENERGY STAR в отношении эффективности использования энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги. OmniColor является зарегистрированным товарным знаком NEC-Mitsubishi Electronics Display Europe GmbH в странах EC и Швейцарии. ErgoDesign является товарным знаком NEC-Mitsubishi Electronic Visual Systems Corporation в Австрии, странах Бенилюкс, Дании, Франции, Германии, Италии, Норвегии, Испании, Швеции, Великобритании. NaViSet является торговым знаком NEC-Mitsubishi Electronics Display Europe GmbH в странах EC и Швейцарии.

Русский-1

Содержимое

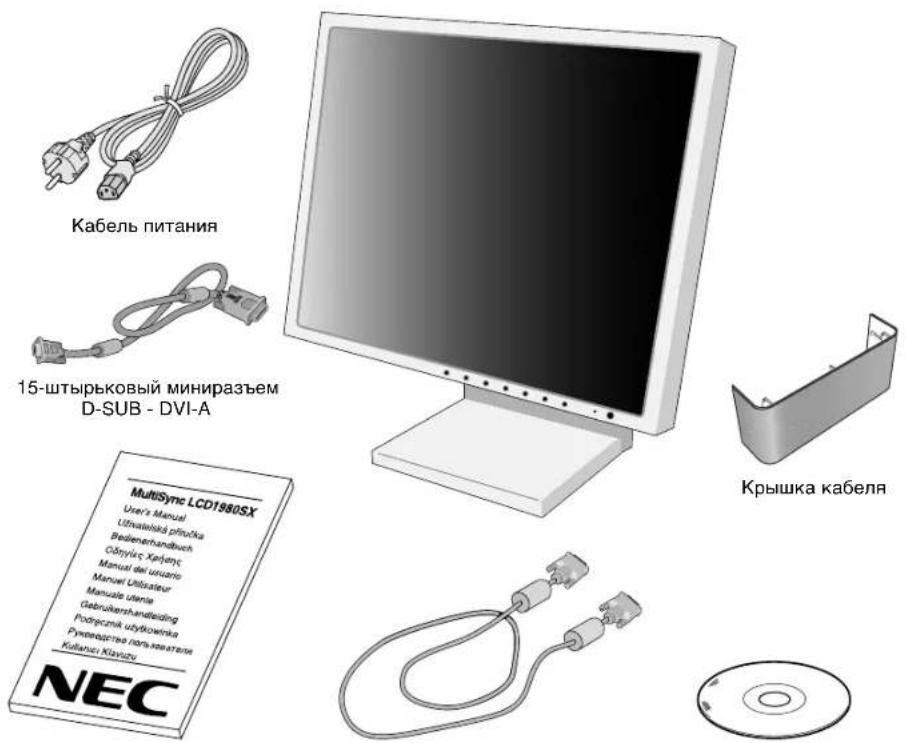

В упаковочной коробке* нового монитора NEC MultiSync LCD должно быть следующее:

• Монитор MultiSync LCD1980SX с подставкой для регулировки наклона/поворота/вертикального отклонения/высоты
• Кабель питания
- Кабель видеосигнала (15-штырьковый миниразъем D-SUB - DVI-A)
• Кабель видеосигнала (кабель DVI-D - DVI-D)
• Руководство пользователя
- Крышка кабеля
- CD ROM (содержащий полное руководство пользователя в формате PDF). Для просмотра руководства пользователя необходимо, чтобы на ПК была установлена программа Acrobat Reader 4.0.

Кабель питания 15-штырьковый миниразъем D-SUB - DVI-A MultiSync LCD1980SX User's Manual Ulnasolidá pflucka Bebienerhandbuch Oblýric Xylenc Manual del usuzno Manuel Utilizateur Manuale utenia Gabrukenhändling Podructnik utdykowinka Руковадоста поль квартала Kabelia: Kluyou Крышка кабеля NEC

Руководство пользователя Кабель DVI-D - DVI-D CD ROM

* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

Краткое руководство по началу работы

Чтобы подключить монитор MultiSync LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к разъему платы видеоадаптера в компьютере (Рисунок А.1). Затяните все винты.

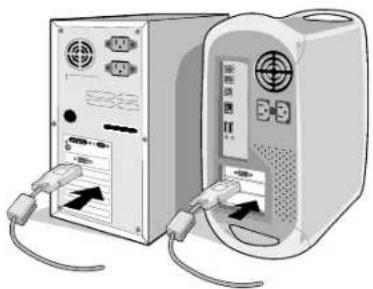

Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы видеоадаптера в компьютере (Рисунок А.2).

Для Мас: Подсоедините адаптер кабеля для MultiSync Macintosh к компьютеру, затем подсоедините кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для MultiSync Macintosh (Рисунок В.1).

Рисунок А.1 Рисунок В.1

Адаптер кабеля для Macintosh (не входит в комплект)

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

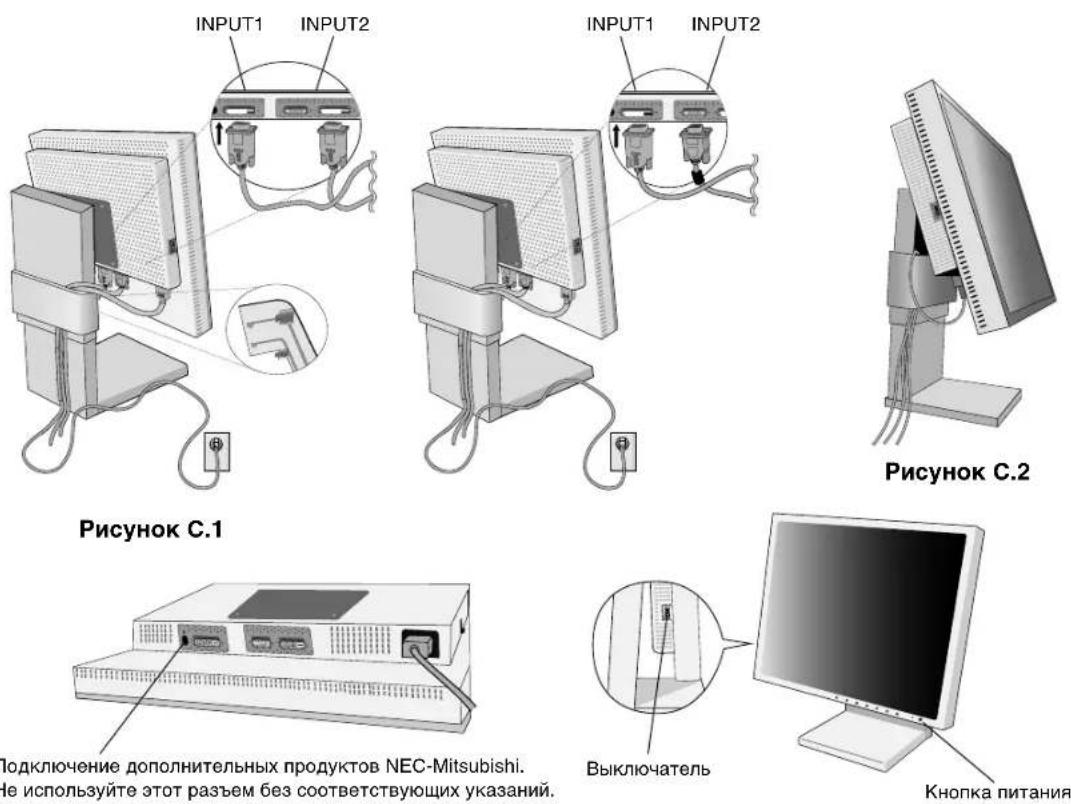

1. Подсоедините кабель видеосигнала DVI к разъему на задней панели монитора. Закрепите кабель видеосигнала (Рисунок С.1). Подсоединяйте к входу 2 только VGA или DVI.

ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

Соберите кабели вместе и разместите их в подставке, затем присоедините крышку кабеля. Крышку кабеля можно присоединить с передней или задней стороны шарнирной подставки (Рисунок С.1, С.2).

При распределении кабелей проверьте подвижность экрана монитора в наклонном, поднятом и опущенном положении, а также вращательные движения экрана.

1. Подсоедините один конец кабеля питания к гнезду АС на задней панели монитора, а другой - к розетке электропитания (Рисунок С.1).

ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел "Внимание" этого руководства.

1. Выключатель с левой стороны монитора должен быть включен. Включите монитор с помощью кнопки питания (Рисунок D.1).

ПРИМЕЧАНИЕ. Выключатель включает/отключает питание. Если этот выключатель находится в положении OFF (ВЫКЛ), монитор нельзя включить с помощью кнопки на передней панели. НЕ переключайте выключатель слишком быстро.

ПРИМЕЧАНИЕ. Для компьютера Macintosh с цифровым выходом: Перед включением компьютера Macintosh для режима ввода DVI должно быть установлено значение DIGITAL в пункте "DVI SELECTION" меню OSM. Для этого, когда кабель сигнала DVI подсоединен к разъему DVI-I (Input1) монитора, необходимо нажать кнопку "SELECT", а затем кнопку "CONTROL". В противном случае компьютер Macintosh может не включиться.

1. Включите компьютер. Функция бесконтактной настройки выполняет автоматическую подстройку оптимальных параметров монитора при первоначальной настройке, включая большинство параметров синхронизации. Для дальнейших настроек используйте следующие параметры OSM:

- Auto Adjust Contrast (Автонастройка контрастности) (только аналоговый вход)

• Auto Adjust (Автонастройка) (только аналоговый вход)

Полное описание этих параметров OSM см. в разделе Органы управления этого руководства пользователя.

ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя.

Подключение дополнительных продуктов NEC-Mitsubishi. Не используйте этот разъем без соответствующих указаний.

Рисунок D.1

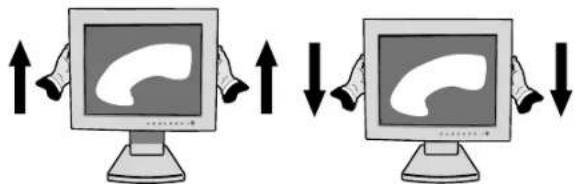

Подъем и опускание экрана монитора

Монитор можно поднимать или опускать либо по вертикали, либо по горизонтали.

Чтобы поднять или опустить экран, возьмите монитор с двух сторон и поднимите или опустите на нужную высоту (Рисунок RL.1).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при подъеме или опускании экрана монитора.

Перед поворотом экран необходимо поднять на максимальный уровень во избежание соударения его со столом или защемления пальцев.

Чтобы поднять экран, возьмите монитор с двух сторон и поднимите его в самое верхнее положение (Рисунок RL.1). Чтобы повернуть экран, возьмите монитор с двух сторон и поверните его по часовой стрелке для перевода из горизонтального положения в вертикальное или против часовой стрелки для перевода из вертикального положения в горизонтальное (Рисунок R.1).

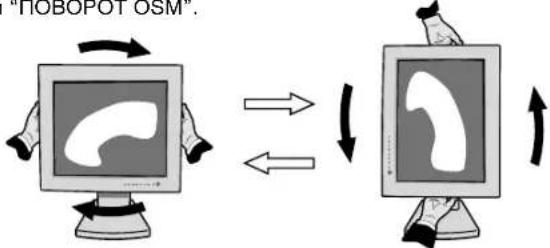

Чтобы повернуть меню OSM для горизонтального или вертикального положения монитора, см. раздел "Органы управления", описание функции "ПОВОРОТ OSM".

"TOBOPOT OSM".

Рисунок R.1
Русский-4

Наклон

Установите требуемый наклон экрана монитора, придерживая его руками с верхней и нижней стороны (Рисунок TS.1).

Установите требуемый угол поворота экрана монитора, придерживая его руками с обеих сторон (Рисунок TS.2).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при наклоне экрана.

Отсоединение подставки монитора перед установкой

Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.
2. Возьмите монитор с двух сторон и поднимите его в самое верхнее положение.
3. Положите монитор экраном вниз на неабразивную поверхность. (Поместите экран на 33-мм платформу так, чтобы подставка была параллельна поверхности платформы) (Рисунок S.1).

33 MM

Рисунок S.1

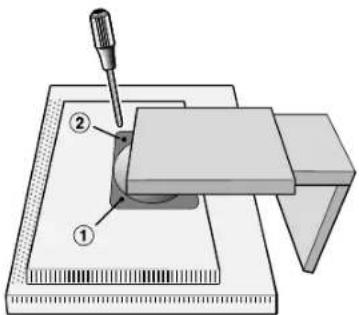

1. Отвинтите 2 верхних винта, крепящие монитор к подставке (Рисунок S.2). Поверните подставку на 180° против часовой стрелки (будут слышны два щелчка). Отвинтите винты от основания (Рисунок S.3) и снимите подставку. Теперь монитор готов к установке в другом положении.
2. Повторите процесс в обратном порядке, чтобы снова подсоединить подставку: вверните два нижних винта, поверните подставку на 180° против часовой стрелки (будут слышны два щелчка), и вверните два верхних винта.

ПРИМЕЧАНИЕ. Другие используемые методы установки должны удовлетворять требованиям VESA (100 мм уклона).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятии подставки монитора.

Во избежание повреждения монитора и подставки используйте при установке оригинальные винты (4 шт.). В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора. ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS).

Русский-5

Органы управления

Кнопки управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции:

Чтобы войти в экранное меню OSM, нажмите любую из кнопок управления (EXIT, ◀, +).

Чтобы изменить вход сигнала, нажмите кнопку SELECT (ВЫБОР).

EXIT Выход из меню параметров OSM. Выход в главное меню OSM.

CONTROL ◀️ Перемещение выделенной области влево/вправо для выбора одного из параметров меню. Перемещение выделенной области вверх/вниз для выбора одного из параметров.

ADJUST - / + Перемещение полосы индикатора влево/вправо или изменение величин настройки для увеличения или уменьшения значения настройки.

SELECT Активизация выбранной функции. Вход в параметры OSM. Вход в подменю OSM. Выбор входа при закрытом меню OSM.

RESET Сброс выделенного параметра до значения, установленного на заводе.

ПРИМЕЧАНИЕ. При нажатии кнопки RESET (СБРОС) в главном или подменю появляется предупреждающее сообщение, которое позволяет отменить функцию сброса нажатием кнопки EXIT (ВЫХОД).

☀️ Параметры яркости/контрастности

Настройка общей яркости изображения и фона экрана.

CONTRAST (КОНТРАСТНОСТЬ)

Настройка яркости изображения по отношению к фону.

AUTO AUTO CONTRAST (ABTO-KOHTPACTHOCTB) (только аналоговый вход)

Коррекция изображения, соответствующего нестандартным входным видеосигналам.

AUTO BRT AUTO BRIGHTNESS (ABTO-ЯРКОСТЬ)

Эта функция автоматически настраивает яркость и обеспечивает оптимальные параметры режима BRIGHTNESS (ЯРКОСТЬ) на основе соотношения светлых тонов на экране.

AUTO Auto Adjust (Автонастройка) (только аналоговый вход)

Автоматическая настройка параметров положения, горизонтального (или вертикального) размера и четкости.

Параметры настройки изображения

Контроль горизонтального положения изображения на экране ЖКД.

DOWN / UP (ВНИЗ / ВВЕРХ)

Контроль вертикального положения изображения на экране ЖКД.

H. SIZE (Г. РАЗМЕР) (ПОВОРОТ OSD: горизонтальное положение) или V. SIZE (В. РАЗМЕР) (ПОВОРОТ OSD: вертикальное положение) (Только аналоговый вход)

Регулировка горизонтального (или вертикального) размера путем увеличения или уменьшения значения этого параметра.

Если при использовании функции "Auto Adjust" (Автонастройка) качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить вручную с помощью функции "H. Size (or V. Size)" (Г. размер (или B. размер) - синхронизация пикселов). Для этого можно использовать тестовый шаблон муара. Эта функция может изменять ширину изображения.

Используйте меню Влево/Вправо для центровки изображения на экране. Если параметры горизонтального (или вертикального) размеров откалиброваны неправильно, результат будет напоминать левый рисунок. Изображение должно быть однородное.

Когда значение H. SIZE (Г. РАЗМЕР) неправильное.

Когда значение Н. SIZE (Г. РАЗМЕР) исправлено.

Когда значение Н. SIZE (Г. РАЗМЕР) правильное.
Русский-6

FINE (ЧЕТКОСТЬ) (только аналоговый вход)

Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

Если при использовании функции "Auto Adjust" (Автонастройка) качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить вручную с помощью функции "Fine" (Четкость). Она служит для улучшения фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

Для этого можно использовать тестовый шаблон муара. Если значение Четкость неправильно откалибровано, результат будет напоминать левый рисунок. Изображение должно быть однородное.

Когда значение
ЧЕТКОСТЬ неправильное.
Когда значение
ЧЕТКОСТЬ правильное.

RGB Системы регулировки цвета

Системы регулировки цвета: С помощью шести заданных палитр цветов можно выбрать нужную настройку цвета (заданные палитры цветов sRBG и NATIVE являются стандартными и неизменяемыми). В каждой заданной палитре цветовая температура повышается или понижается.

R,Y,G,C,B,M,S (K,J,K,3,G,C,M,H): Увеличение или уменьшение красного, желтого, зеленого, голубого, синего, малинового цвета и насыщенности в зависимости от того, что выбрано. Цвета изменятся на экране, а направление (в сторону увеличения или уменьшения) будет показано с помощью полос индикаторов цвета.

NATIVE (СТАНДАРТ): Исходный цвет, представленный на ЖКД панели, - нерегулируемый.

Инструменты 1

a→a

SHARPNESS (РЕЗКОСТЬ): Эта функция позволяет, используя цифровые методы, сохранить четкость изображения при любой синхронизации. Она постоянно настраивается для получения, по желанию, четкого или неконтрастного изображения и для разных видов синхронизации устанавливается независимо.

EXPANSION MODE (РАСШИРЕННЫЙ РЕЖИМ): Установка метода масштабирования.

FULL (ПОЛНЫЙ ЭКРАН): Изображение расширяется до размера 1280 x 1024 независимо от разрешения. ASPECT (СООТНОШЕНИЕ ЭКРАНА): Изображение расширяется без изменения форматного соотношения. OFF (ВЫКЛ): Изображение не расширяется.

CUSTOM1 (НАСТРАИВАЕМЫЙ): Масштабирование с фиксированным центром изображения. Изображение расширяется с коэффициентом от 1,0 до 3,0 отдельно по горизонтали (Н. EXPANSION) и по вертикали (V. EXPANSION) с шагом 0,1.

CUSTOM2 (НАСТРАИВАЕМЫЙ2): Масштабирование с фиксированным левым верхним углом изображения. Изображение расширяется с коэффициентом от 1,0 до 3,0 отдельно по горизонтали (Н. EXPANSION) и по вертикали (V. EXPANSION) с шагом 0,1.

VIDEO DETECT (Гбнаружение видеосигнала): Выбор метода обнаружения видеосигнала, когда подключено более одного компьютера.

FIRST DETECT (ОБНАРУЖЕН ПЕРВЫМ): Видеовход необходимо переключить в режим обнаружения первого видеосигнала ("FIRST DETECT"). При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. Во время присутствия текущего видеоисточника монитор не выполняет поиск других видеосигналов.

LAST DETECT (ОБНАРУЖЕН ПОСЛЕДНИМ): Видеовход необходимо переключить в режим обнаружения последнего видеосигнала ("LAST DETECT"). При отображении монитором сигнала от текущего источника и подключении к монитору нового дополнительного источника он автоматически переключается на новый видеоисточник. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник.

NONE (НИКОГДА): Монитор не будет выполнять поиск другого порта видеовхода, пока он не будет включен.

DVI SELECTION (ВЫБОР DVI): С помощью этой функции можно выбрать режим ввода DVI (Вход 1). После того как параметр DVI был изменен, необходимо перезагрузить компьютер.

AUTO (ABTO): При использовании кабеля DVI-D - DVI-D для параметра DVI SELECTION устанавливается значение DIGITAL (ЦИФРОВОЙ). При использовании кабеля D-SUB - DVI-A для параметра DVI SELECTION устанавливается значение ANALOG (АНАЛОГОВЫЙ). DIGITAL (ЦИФРОВОЙ): Возможен цифровой ввод DVI.

ANALOG (АНАЛОГОВЫЙ): Возможен аналоговый ввод DVI.

Примечание. Для компьютера Macintosh с цифровым выходом: Перед включением компьютера Macintosh для режима ввода DVI должно быть установлено значение DIGITAL в пункте "DVI SELECTION" меню OSM. Для этого, когда кабель сигнала DVI подсоединен к разъему DVI-I (Input1) монитора, необходимо нажать кнопку "SELECT", а затем кнопку "CONTROL". В противном случае компьютер Macintosh может не включиться.

Русский-7

Примечание. В зависимости от используемого ПК и видеокарты или при подключении другого кабеля видеосигнала эта функция может не работать.

OFF TIMER (ТАЙМЕР ОТКЛЮЧЕНИЯ): Монитор автоматически отключается по истечении выбранного пользователем стандартного интервала времени.

Инструменты 2

LANGUAGE (ЯЗЫК): Меню параметров OSM переведены на семь языков.

OSM POSITION (ПОЛОЖЕНИЕ МЕНЮ OSM): Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе местоположения OSM можно вручную перемещать меню параметров OSM влево, вправо, вверх или вниз.

OSM TURN OFF (ОТКЛЮЧЕНИЕ МЕНЮ OSM): Меню параметров OSM будет оставаться на экране, пока оно используется. В подменю OSM Turn Off (Отключение экранного индикатора) можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSM. Предварительно заданные значения: 10, 20, 30, 45, 60 и 120 секунд.

OSM LOCK OUT (БЛОКИРОВКА МЕНЮ OSM): С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSM, кроме BRIHTNESS (ЯРКОСТЬ) и CONTRAST (КОНТРАСТНОСТЬ). При попытке активизации параметров OSM в режиме блокировки появится сообщение, указывающее, что параметры OSM заблокированы. Чтобы включить функцию блокировки меню OSM, нажмите кнопку “+”, затем SELECT и одновременно удерживайте обе кнопки нажатыми. Чтобы отключить функцию OSM Lock Out (Блокировка меню OSM), нажмите кнопку “+”, затем SELECT и удерживайте обе кнопки нажатыми.

OSM ROTATION (ПОВОРОТ OSM): Чтобы повернуть меню OSM для горизонтального или вертикального положения монитора.

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Оптимальным разрешением является 1280 x 1024. Если выбрано значение ON (ВКЛ), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1280 x 1024.

HOT KEY (КЛАВИША БЫСТРОГО ДОСТУПА): Яркость и контрастность можно регулировать напрямую, не прибегая к меню. Когда для этой функции установлено значение ON (ВКЛ), яркость можно настраивать с помощью кнопок « или»а контрастность - с помощью кнопок + или - при отключенном меню OSM. Доступ к стандартному меню OSM можно получить с помощью кнопки EXIT.

FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ): Выбор параметра заводских настроек позволяет выполнить сброс всех параметров OSM (BRIGHTNESS, CONTRAST, IMAGE CONTROL, COLOR CONTROL SYSTEM, SHARPNESS, EXPANSION MODE, OFF TIMER, OSM POSITION, OSM TURN OFF, DISPLAY MODE) до значений, установленных на заводе. Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET.

Информация

MODE

DISPLAY MODE (РЕЖИМ ОТОБРАЖЕНИЯ): Предоставляет информацию о текущем разрешении дисплея и технические данные, включая предварительно установленную используемую синхронизацию и частоты горизонтальной и вертикальной развертки. Увеличивает или уменьшает текущее разрешение.

MONITOR INFO (ИНФОРМАЦИЯ О МОНИТОРЕ): Информация о номере модели и серийном номере монитора.

Предупреждение OSM

Меню предупреждения OSM исчезают при нажатии кнопки Exit.

NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдает предупреждение при отсутствии синхронизации по горизонтали или по вертикали. Окно No Signal (Нет сигнала) появляется при включении питания или изменении входного сигнала.

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно Resolution Notifier (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ).

OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА): Если входной сигнал имеет неподдерживаемую синхронизацию, а также в случае неправильной синхронизации видеосигнала появляется меню Out of Range (Вне допустимого диапазона).

ПРИМЕЧАНИЕ. Если на экране появляется надпись " CHANGE DVI SELECTION" (ПРОВЕРЬТЕ УСТАНОВКУ ПАРАМЕТРА DVI), установите значение DVI SELECTION.

Дополнительные сведения о расширенном меню пользователя см. в "Приложении".

Русский-8

Рекомендации по эксплуатации

Техника безопасности и техническое обслуживание

ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА MULTISYNC LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.
• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.
• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.
• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.
• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.
• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.
• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.
• Если в монитор попала жидкость или какие-либо предметы.
• Если монитор попал под дождь или в воду.
• При падении монитора или повреждении корпуса.
• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.
• Не перегибайте кабель питания.
• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.
• Если разбилось стекло, соблюдайте осторожность.
• Не закрывайте вентиляционное отверстие на мониторе.
• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность.

ВНИМАНИЕ

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.
• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.
• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

- Эффекты послесвечения: Эффектом послесвечения называют ситуацию, когда на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на мониторах с экранами ЖКД эффект послесвечения наблюдается не постоянно, но следует избегать длительного просмотра неподвижного изображения.

Чтобы ослабить эффект послесвечения, выключите монитор на время, в течение которого оставалось предыдущее изображение. Например, если на мониторе в течение одного часа было изображение, после которого сохраняется остаточное изображение, для удаления этого изображения монитор следует отключить на один час.

ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC-Mitsubishi Electronics Display-Europe рекомендует использовать движущиеся экранные заставки или выключать монитор каждый раз, когда он не используется.

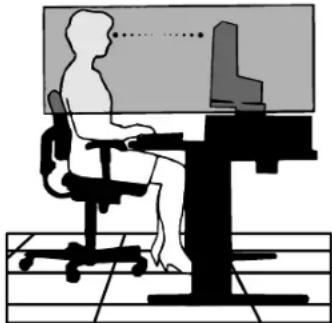

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.
• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.
• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 50 см.
• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.
• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.
• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.
• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!
• Отрегулируйте яркость и контрастность монитора для удобства просмотра.
• Используйте держатели документов, расположенные рядом с экраном.
• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.
• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).
• Регулярно проверяйте зрение.

Для максимальной эргономики рабочего места рекомендуется следующее:

• Отрегулируйте яркость таким образом, чтобы исчез фоновый растр.
• Не устанавливайте максимальное значение контрастности.
• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.
• Используйте предварительно установленные параметры цветности.
• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали 60-75 Гц
• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность приводит к зрительному утомлению и быстрой усталости глаз.

DİKKAT

YANGIN VE SOK TEHLIKELERINI ÖNLEMEK IÇIN CIHAZ YAGMUR YA DA NEME MARUZ KALMAMALIDIR. AYRICA BU CİHAZIN POLARİZE FİŞİNİ UÇLAR TAM OTURMADIĞI SÜRECE BİR UZATMA KABLOSU YA DA BAŞKA PRİZLERDE KULLANMAYIN.

İÇERİSİNDE YÜKSEK VOLTAJLI BİLEŞENLER BULUNDUĞU İÇİN KASAYI AÇMAKTAN KAÇININ SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

UYARI
