Tipo di prodotto	Set di illuminazione LED per laghetto e fontana
Marca	Pontec
Modello	PondoStar LED Set 6
Numero di faretti	6
Tipo di lampadina	LED integrato
Sensore crepuscolare	Sì, incluso
Trasformatore	Incluso
Tensione di alimentazione	12 V (tramite trasformatore di rete)
Protezione elettrica	Interruttore differenziale 30 mA consigliato
Utilizzo	Sopra e sott'acqua (laghetto, vasca, fontana)
Distanza di sicurezza del trasformatore	Almeno 2 m dall'acqua
Grado di protezione	IP68 (faretti sommergibili)
Materiale della scocca	Plastica resistente ai raggi UV
Colore della luce	Bianco caldo (stima)
Lunghezza del cavo	Circa 5 m (stima)
Dimensioni del faretto (L x l x H)	Circa 10 x 6 x 4 cm (stima)
Peso totale	Circa 1,2 kg (stima)
Pulizia	Acqua chiara e spazzola morbida
Manutenzione	Pulire regolarmente il vetro e il sensore
Garanzia	2 anni (su difetti di materiale e fabbricazione)
Riparabilità	Solo ricambi originali

Domande frequenti - PondoStar LED Set 6 Pontec

Come installare il kit PondoStar LED Set 6 nella mia vasca?

Posizionare il trasformatore ad almeno 2 m dall'acqua. Collegare i faretti al sensore crepuscolare o direttamente al trasformatore. Posizionare i faretti fuori dall'acqua o immersi a scelta, quindi inclinare le teste delle lampade. Infine, collegare il trasformatore a una presa protetta da un interruttore differenziale da 30 mA.

Il sensore crepuscolare non funziona correttamente, cosa fare?

Pulire prima l'occhio del sensore con un panno morbido. Se il problema persiste, verificare che il sensore non sia ostruito o danneggiato. Se necessario, sostituire il sensore crepuscolare.

Posso usare questo kit con un dimmer?

No, l'apparecchio non deve essere collegato a un'alimentazione con dimmer. Ciò rischierebbe di danneggiare i componenti elettrici.

I faretti possono essere completamente immersi?

Sì, il kit è progettato per l'uso sott'acqua. I faretti sono impermeabili con grado di protezione IP68. Assicurarsi che il sensore crepuscolare rimanga fuori dall'acqua.

Come sostituire una lampadina LED difettosa?

I LED sono integrati e non sostituibili singolarmente. In caso di guasto, contattare il servizio clienti o sostituire il faretto completo con un ricambio originale.

Cosa fare se l'intensità luminosa diminuisce?

Pulire il vetro della lampada con acqua chiara e una spazzola morbida. I depositi di calcare o alghe possono ridurre la luminosità.

Quali precauzioni di sicurezza devo prendere?

Prima di qualsiasi intervento nell'acqua, spegnere l'alimentazione. Utilizzare una protezione differenziale da 30 mA. Non far funzionare il kit se ci sono persone nell'acqua. Tenere asciutte le connessioni.

Posso usare il kit senza il sensore crepuscolare?

Sì, è possibile collegare i faretti direttamente al trasformatore. Il sensore è opzionale per l'accensione automatica al calare della notte.

Il trasformatore può essere installato all'esterno?

Sì, ma deve essere posizionato fuori dall'acqua e protetto dalle intemperie. La distanza minima dall'acqua è di 2 metri. Le spine non sono impermeabili, quindi proteggerle dall'umidità.

Come pulire e manutenere il kit?

Scollegare sempre l'apparecchio prima della pulizia. Usare acqua chiara e una spazzola morbida. Non usare prodotti chimici abrasivi. Pulire regolarmente il vetro dei faretti e il sensore crepuscolare.

MANUALE UTENTE PondoStar LED Set 6 Pontec

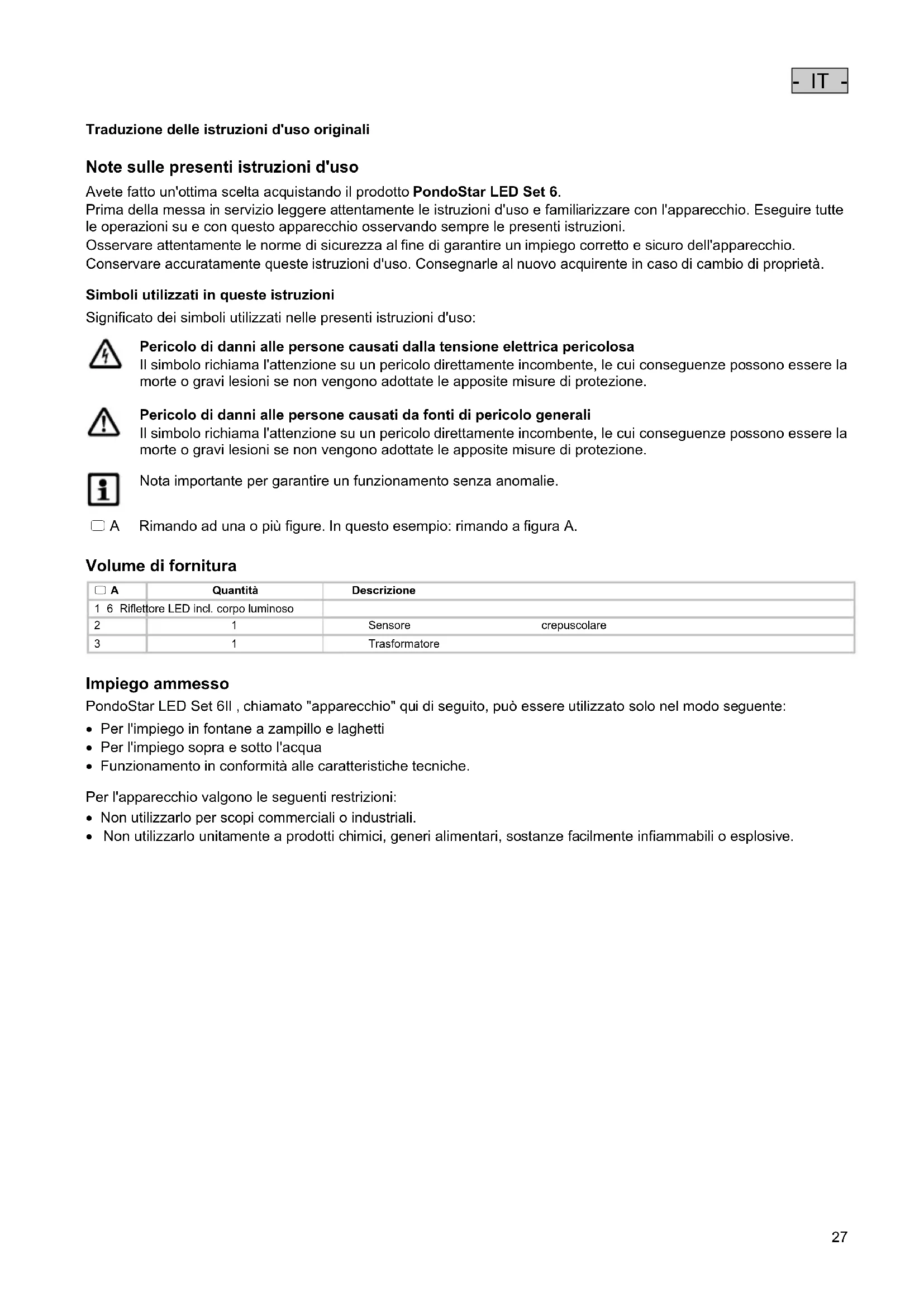

Traduzione delle istruzioni d'uso originali

Note sulle presenti istruzioni d'uso

Avete fatto un'ottima scelta acquistando il prodotto PondoStar LED Set 6.

Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.

Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.

Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.

Simboli utilizzati in queste istruzioni

Significato dei simboli utilizzati nelle presenti istruzioni d'uso:

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone causati da fonti di pericolo generali

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Nota importante per garantire un funzionamento senza anomalie.

Rimando ad una o più figure. In questo esempio: rimando a figura A.

Volume di fornitura

☐ A	Quantità	Descrizione
1 6 Riflettore LED incl. corpo luminoso
2	1	Sensore crepuscolare
3	1	Trasformatore

Impiego ammesso

PondoStar LED Set 6II, chiamato "apparecchio" qui di seguito, può essere utilizzato solo nel modo seguente:

• Per l'impiego in fontane a zampillo e laghetti
• Per l'impiego sopra e sotto l'acqua
- Funzionamento in conformità alle caratteristiche tecniche.

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo per scopi commerciali o industriali.
- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.

Norme di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriche o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

Pericoli dovuti alla combinazione di acqua ed elettricità

• La combinazione di acqua ed elettricità può provocare la morte o gravi lesioni personali se il collegamento non è a norma o l'impiego dell'apparecchio è errato.
• Prima di mettere le mani nell'acqua, disecitare sempre tutti gli apparecchi ivi presenti.

Installazione elettrica conforme alle norme

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Eseguire il collegamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica concordano. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.
• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
  • Installare il trasformatore ad una distanza di sicurezza di minimo 2 m dall'acqua.
• Proteggere le connessioni a spina contro l'umidità.
• Collegare l'apparecchio solo ad una presa installata secondo le norme.

Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o il corpo dell'apparecchio sono difettosi.
  • Non avvicinare l'apparecchio ai cavi elettrici.
• Mettere i cavi al riparo da danni e in maniera tale che nessuno possa cadervi sopra.
• Aprire l'alloggiamento dell'apparecchio o delle relative componenti solo se ciò è espressamente indicato nelle istruzioni d'uso.
• Utilizzate l'apparecchio solo per operazioni descritte in questo libretto d'istruzioni. Rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore, in caso di mancata risoluzione dei problemi.
• Utilizzare solo parti di ricambio e accessori originali per l'apparecchio.
• Non apportate mai modifiche tecniche all'apparecchio.
• Non è possibile sostituire i cavi. Smaltire apparecchio e componenti se un cavo è danneggiato.
• Utilizzare l'apparecchio solo con il trasformatore in dotazione.
• Utilizzare l'apparecchio solo se nessuno è presente nell'acqua!
• Tenere asciutti i connettori.
• L'alimentatore e le connessioni a spina dei conduttori elettrici in dotazione non sono impermeabili all'acqua bensì solo protetti contro la pioggia e gli spruzzi d'acqua. Perciò non devono essere installati o montati sotto l'acqua.

Installazione e collegamento

□ B, C

Posizionare l'apparecchio e assicurarsi che poggi stabilmente in modo che non rappresenti alcun pericolo per nessuno:

• Installare il trasformatore ad una distanza di sicurezza di minimo 2 m dall'acqua.
• Posizionare il sensore crepuscolare al di fuori dall'acqua, con l'occhio del sensore rivolte verso l'alto.
• Posizionare le lampade al di fuori o nell'acqua e inclinare la testa della lampada.

Procedere nel modo seguente:

1. Collegare la spina del cavo di collegamento del faro con la presa sul sensore crepuscolare e poi stringere a fondo la ghiera.

- Alternativa: collegare il faro senza sensore di regolazione di luminosità al trasformatore.

1. Collegare il cavo di collegamento del sensore crepuscolare al connettore femmina situato sul trasformatore e poi stringere a fondo agendo sulla ghiera.

Messa in funzione

Attenzione! Tensione elettrica pericolosa.

Eventuali conseguenze: morte o gravi lesioni.

Misure di protezione:

• Apparecchi elettrici e sistemi di installazione con tensione di misurazione U > 12 V CA o U >30 V CC sistemati in acqua: diseccitare apparecchi e sistemi prima di mettere le mani nell'acqua.
• Diseccitare l'apparecchio prima di intervenire sul medesimo.
  • Assicurare l'apparecchio in modo da evitare avviamenti accidentali.

Componenti elettrici sensibili.

Eventuali conseguenze: L'apparecchio viene distrutto.

Misure di protezione: non collegare l'apparecchio ad una alimentazione elettrica regolabile.

Avviamento: inserire la spina elettrica del trasformatore nella presa.

- Controllare il funzionamento dei riflettori.

Spegnimento: staccare la spina elettrica del trasformatore.

Eliminazione di guasti

Anomalia	Causa	Intervento
Lampada non accesa Alimentazione di corrente interrotta Controllare l'alimentazione di corrente
	Sensore crepuscolare sporco o difettoso Pulire o sostituire
	Trasformatore difettoso Sostituire il trasformatore
L'intensità luminosa diminuisce Vetro della lampada sporco Pulire

Pulizia e manutenzione

Attenzione! Tensione elettrica pericolosa.

Eventuali conseguenze: morte o gravi lesioni.

Misure di protezione:

• Apparecchi elettrici e sistemi di installazione con tensione di misurazione U > 12 V CA o U >30 V CC sistemati in acqua: diseccitare apparecchi e sistemi prima di mettere le mani nell'acqua.
• Diseccitare l'apparecchio prima di intervenire sul medesimo.
  • Assicurare l'apparecchio in modo da evitare avviamenti accidentali.

Pulire l'apparecchio

Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.

Smaltimento

Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Utilizzare l'apposito sistema di ritiro. Rendere inutilizzabile l'apparecchio tagliando i cavi.

Condizioni di garanzia

PfG concede 2 anni di garanzia a partire dalla data di vendita su difetti comprovabili di materiale e fabbricazione. Condizione per la prestazione della garanzia è la presentazione del documento di prova dell'acquisto. Il diritto di garanzia si estingue in caso di uso non appropriato, danno elettrico o meccanico dovuto a impiego improprio nonché in caso di riparazione non idonea da parte di officine non autorizzate. Le riparazioni possono venire eseguite solo da PfG o da officine autorizzate da PfG. In caso di domanda di garanzia inviate franco domicilio a PfG l'apparecchio oggetto del reclamo o la parte difettosa con la descrizione dei difetti ed il documento di prova dell'acquisto. PfG si riserva di fatturare le spese di montaggio. PfG non risponde per danni da trasporto. Questi vanno fatti valere immediatamente nei confronti del trasportatore. Ulteriori diritti di qualsiasi genere, in particolare per danni indiretti, sono esclusi. Questa garanzia non tocca i diritti del cliente finale nei riguardi del rivenditore.
