PondoStar LED Set 6 - Beleuchtung Pontec - Kostenlose Bedienungsanleitung

Produkttyp	LED-Beleuchtungsset für Teich und Brunnen
Marke	Pontec
Modell	PondoStar LED Set 6
Anzahl der Spots	6
Lampentyp	Integrierte LED
Dämmerungssensor	Ja, inklusive
Transformator	Inklusive
Versorgungsspannung	12 V (über Netztransformator)
Elektrischer Schutz	Fehlerstromschutzschalter 30 mA empfohlen
Verwendung	Über und unter Wasser (Teich, Becken, Brunnen)
Sicherheitsabstand des Transformators	Mindestens 2 m vom Wasser
Schutzart	IP68 (tauchbare Spots)
Gehäusematerial	Robustes, UV-beständiges Kunststoff
Lichtfarbe	Warmweiß (Schätzung)
Kabellänge	Ca. 5 m (Schätzung)
Abmessungen des Spots (L x B x H)	Ca. 10 x 6 x 4 cm (Schätzung)
Gesamtgewicht	Ca. 1,2 kg (Schätzung)
Reinigung	Klares Wasser und weiche Bürste
Pflege	Glas und Sensor regelmäßig reinigen
Garantie	2 Jahre (auf Material- und Herstellungsfehler)
Reparierbarkeit	Nur Original-Ersatzteile

Häufig gestellte Fragen - PondoStar LED Set 6 Pontec

Wie installiere ich das PondoStar LED Set 6 in meinem Teich?

Stellen Sie den Transformator mindestens 2 m vom Wasser entfernt auf. Schließen Sie die Spots an den Dämmerungssensor oder direkt an den Transformator an. Positionieren Sie die Spots je nach Wunsch außerhalb oder unter Wasser und neigen Sie die Lampenköpfe. Schließen Sie den Transformator schließlich an eine Steckdose an, die durch einen Fehlerstromschutzschalter 30 mA geschützt ist.

Der Dämmerungssensor funktioniert nicht richtig, was tun?

Reinigen Sie zuerst das Sensorauge mit einem weichen Tuch. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Sensor blockiert oder beschädigt ist. Ersetzen Sie gegebenenfalls den Dämmerungssensor.

Kann ich dieses Set mit einem Dimmer verwenden?

Nein, das Gerät darf nicht an eine Stromversorgung mit Dimmer angeschlossen werden. Dies könnte die elektrischen Komponenten beschädigen.

Können die Spots vollständig untergetaucht werden?

Ja, das Set ist für den Unterwassereinsatz konzipiert. Die Spots sind wasserdicht mit Schutzart IP68. Achten Sie darauf, dass der Dämmerungssensor außerhalb des Wassers bleibt.

Wie ersetze ich eine defekte LED-Lampe?

Die LEDs sind integriert und nicht einzeln austauschbar. Bei einem Defekt wenden Sie sich an den Kundendienst oder ersetzen Sie den gesamten Spot durch ein Original-Ersatzteil.

Was tun, wenn die Lichtintensität nachlässt?

Reinigen Sie das Lampenglas mit klarem Wasser und einer weichen Bürste. Kalk- oder Algenablagerungen können die Helligkeit reduzieren.

Welche Sicherheitsvorkehrungen muss ich treffen?

Schalten Sie vor jedem Eingriff im Wasser die Stromversorgung aus. Verwenden Sie einen Fehlerstromschutzschalter 30 mA. Betreiben Sie das Set nicht, wenn sich Personen im Wasser befinden. Halten Sie die Anschlüsse trocken.

Kann ich das Set ohne den Dämmerungssensor verwenden?

Ja, Sie können die Spots direkt an den Transformator anschließen. Der Sensor ist optional für eine automatische Einschaltung bei Einbruch der Dunkelheit.

Kann der Transformator im Freien installiert werden?

Ja, aber er muss außerhalb des Wassers und vor Witterungseinflüssen geschützt aufgestellt werden. Der Mindestabstand zum Wasser beträgt 2 Meter. Die Stecker sind nicht wasserdicht, schützen Sie sie daher vor Feuchtigkeit.

Wie reinige und pflege ich das Set?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie klares Wasser und eine weiche Bürste. Verwenden Sie keine scheuernden Chemikalien. Reinigen Sie regelmäßig das Glas der Spots und den Dämmerungssensor.

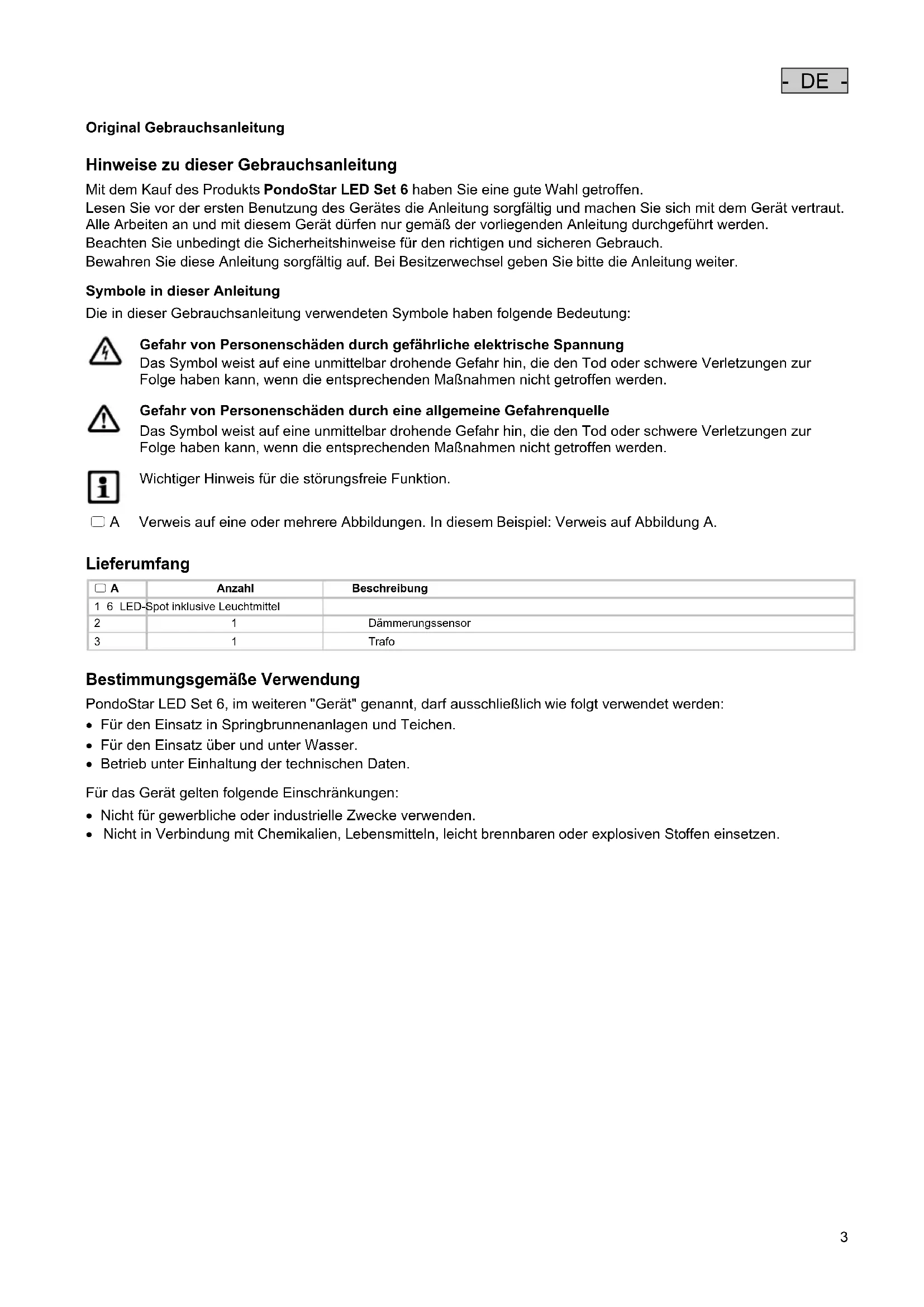

BEDIENUNGSANLEITUNG PondoStar LED Set 6 Pontec

DE Gebrauchsanleitung

Original Gebrauchsanleitung

Hinweise zu dieser Gebrauchsanleitung

Mit dem Kauf des Produkts PondoStar LED Set 6 haben Sie eine gute Wahl getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

Symbole in dieser Anleitung

Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:

Gefahr von Personenschäden durch gefährliche elektrische Spannung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Wichtiger Hinweis für die störungsfreie Funktion.

Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.

Lieferumfang

☐ A	Anzahl	Beschreibung
1 6 LED-Spot inklusive Leuchtmittel
2	1	Dämmerungssensor
3	1	Trafo

Bestimmungsgemäße Verwendung

PondoStar LED Set 6, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Für den Einsatz in Springbrunnenanlagen und Teichen.
• Für den Einsatz über und unter Wasser.
• Betrieb unter Einhaltung der technischen Daten.

Für das Gerät gelten folgende Einschränkungen:

• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Gefahren durch die Kombination von Wasser und Elektrizität

• Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
• Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.

Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elektrofachkraft vorgenommen werden.
• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.
• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
• Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Trafo mit einem Sicherheitsabstand von mindestens 2 m zum Wasser aufstellen.
• Schützen Sie Steckerverbindungen vor Feuchtigkeit.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.

Sicherer Betrieb

• Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
• Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich aufgefordert werden.
• Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autorisierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das Gerät bzw. die Komponente entsorgt werden.
• Betreiben Sie das Gerät nur mit dem im Lieferumfang enthaltenen Trafo.
• Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!
• Halten Sie die Anschlussstecker trocken.
• Das im Lieferumfang enthaltene Netzteil und die Steckverbindungen der Stromleitungen sind nicht wasserdicht, sondern lediglich regen- und spritzwassergeschützt. Sie dürfen nicht innerhalb des Wassers verlegt bzw. montiert werden.

Aufstellen und Anschließen

□ B, C

Geräte so positionieren und für einen sicheren Stand oder Halt sorgen, dass sie für niemanden eine Gefahr darstellen:

• Trafo mit einem Sicherheitsabstand von mindestens 2 m zum Wasser aufstellen.
• Dämmerungssensor außerhalb des Wassers aufstellen, Sensorauge nach oben.
• Leuchten außerhalb oder im Wasser platzieren und Leuchtenkopf wunschgemäß neigen.

So gehen Sie vor:

1. Den Stecker der Scheinwerfer-Anschlussleitung mit der Buchse am Dämmerungssensor verbinden und die Überwurfmutter handfest anziehen.

- Alternative: Scheinwerfer ohne zwischengeschalteten Dämmerungssensor an Trafo anschließen.

1. Die Anschlussleitung des Dämmerungssensors mit der Buchse am Trafo verbinden und die Überwurfmutter handfest anziehen.

Inbetriebnahme

Achtung! Gefährliche elektrische Spannung.

Mögliche Folgen: Tod oder schwere Verletzungen.

Schutzmaßnahmen:

• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
• Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
• Gegen unbeabsichtigtes Wiedereinschalten sichern.

Empfindliche elektrische Bauteile!

Mögliche Folge: Das Gerät wird zerstört.

Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung anschließen.

Einschalten: Netzstecker des Trafos in die Steckdose stecken.

- Funktion der Scheinwerfer kontrollieren.

Ausschalten: Netzstecker des Trafos ziehen.

Störungsbeseitigung

Störung	Ursache	Abhilfe
Lampe leuchtet nicht Stromzuführung unterbrochen Stromzuführung kontrollieren
		Dämmerungssensor verschmutzt oder defekt Reinigen oder ersetzen
		Trafo defekt Trafo ersetzen
Leuchtkraft lässt nach Lampenglas verschmutzt	Reinigen

Reinigung und Wartung

Achtung! Gefährliche elektrische Spannung.

Mögliche Folgen: Tod oder schwere Verletzungen.

Schutzmaßnahmen:

• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
• Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
• Gegen unbeabsichtigtes Wiedereinschalten sichern.

Gerät reinigen

Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.

Entsorgung

Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme-system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.

Garantiebedingungen

PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmeldung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.
