MANUALE UTENTE Armada 27 QHD HYPERX

Important informazioni sulla sicurezza 5

Informazioni sul monitor 6

Component 6

Individuzione del numero di series e del numero di prodotto 8

Configurazione del monitor 9

Utilizio del morsetto C. 9

Utilizzo del supporto del passacavo 9

Fissare il telaio e il braccio di montaggio 11

Regolazione della tension 14

Collegamento e intradamento dei cavi 15

Regolazione del monitor 16

Accensionedemonitor 17

Politica relativa alla sovrimpressione e alla ritenzaione dell'immagine di HyperX. 18

Montaggio di più monitor 18

Configurazioni di montaggio del monitor 21

Utilizzo del monitor 22

Download del software 22

Uso del menu OSD 22

Stato della modalità di visualizzazione 23

Utilizzo della Modalità disattivazione automatica 23

Risoluzione dei problemi 24

Risoluzione dei problemi più comuni 24

HyperX Armada 27 Monitor da gaming QHD 24

Blocchi pulsanti. 25

Domande o problemi di configurazione? 25

Manutenzione del monitor 26

Indicazioni per la manutenzione 26

Pulizia del monitor. 27

Spedizione del monitor 27

Specifiche tecniche 28

HyperX Armada 27 Monitor da gaming QHD 28

Risoluzioni di visualizzazione predefinite 30

HyperX e il logo HyperX sono marchi registrati o marchi commerciali di HP Development Co. negli Stati Uniti e/o in altri Paesi. Tutti i marchi registrati e marchi commerciali appartagendo ai rispettivi proprietari.

Le informazioni cont∉nute in questo documento sono soggetti a modificà sua preavviso. Le una garanzie per i prodotti e i servizi HP sono definite nelle dichiarazioni di garanzia esplicite che arrivagnano tali prodotti e servizi. Nulla di quanto riportato nel presente documento può essere interpretato come garanzia aggiuntiva. HP non è responsable di omissioni o errori tecnici ed editoriali contentuti nel presente documento.

Avviso relativo al prodotto

In questa guida vengono descripte le funzionalità comuni alla maggior parte dei modelli. Alcune caratteristiche potrebbero non essere disponibili nel prodotto in uso.

Prima edizione: giugno 2022

Numero di parte del documento: N21923-061

Guida introductiva

Importanti informazioni sulla sicurezza

Con il monitor viene fornito un cavo di alimentazione. Se si usa un cavo diverso, utilizzare esclusivamente una sorgente di alimentazione e un collegamento adatti al monitor. Per informazioni sul set di cavi di alimentazione corretto da utilizzato con il monitor, consultare l'Avviso relativo al prodotto disponibile sul site web all'indirizzo: http://wwwHp.com/go/regulatory.

AVVERTENZA! Per ridurre il rischio di scosse elettriche o di danni all'apparecchiatura:

• Collegare il cavo di alimentazione a una presa CA migliormente accessibile in agli giorni.
• Se il cavo di alimentazione è dotato di spina tripolare, collegare il cavo a una presa dello stesso tipo con messa a terra.
• Scollegare l'alimentazione del computer staccando il cavo di alimentazione nella presa CA. Per staccare il cavo di alimentazione nella presa CA, afterrarto per la spina.

Per la propria sicurezza, non appoggiare nulla sui cavi di alimentazione o sugli altri cavi. Instradare accuramente tutti i cavi collegati al monitor in modo che non possano essere calpestati, tirati, afferrati e che non siano di inciampo.

Per ridurre il rischio di lesioni gravi, leggere la Guida alla sicurezza e al comfort reperibile sul web all'indirizzo https://hyperx.gg/ergo. In questea guida viene detritto come organizzato adeguamente la postazione di lavoro, la postura corretta da tenere e le abitudini errate che chi utilizza un computer dovrebbe evitare. La Guida alla sicurezza e al comfort fornisce inoltre importanti informazioni sulla sicurezza meccanica ed elettrica.

IMPORTANTE: per proteggere il monitor nonché il computer, collegare tutti i cavi di alimentazione del computer e delle relative periferiche (quali monitor, stampante, scanner) a un dispositivo di protezione dalle sovratensioni, ad esempio una presa multipla o un UPS. Non tutte le prese multiple di alimentazione forniscono protezione delle sovratensioni; le prese multiple devono essere specificamente etichettate come dotate di但这a funzione. Utilizzare una presa multipla con garanzia del rispetto produttore di sostituzione dell'apparecchiatura nel caso in cui la protezione da sovratensioni non funzioni.

Usare mobili adatti e di dimensioni corrette, progettati per supportare adeguatamente il monitor.

AVVERTENZA! I monitor collocati in maniera inappropriata su credenze, librerie, mensole, scrivanie, altoparlanti, cassetiere o carrelli possono cadere e causare lesions alle persone.

AVVERTENZA! Rischio di stabilità: il disposativo potrebbe cadere, provocando gravi lesioni personali o la morte. Per evitare lesioni, fissare saldamente il monitor al piano o alla parete secondo le istruzioni di installazione.

AVVERTENZA! Questo appearecchio non è adatto per l'uso in luoghi in cui potrebbero esserci bambini.

NOTA: quello prodotto è adatto per l'intrattenimento. Si consiglia di posizionare il monitor in un ambiente luminoso controllato per evitare interferenze da parte di superfici luminose e lucenti presenti nelle vicinanze che potrebbero causare riflessi di disturbo sullo schermo.

Informazioni sul monitor

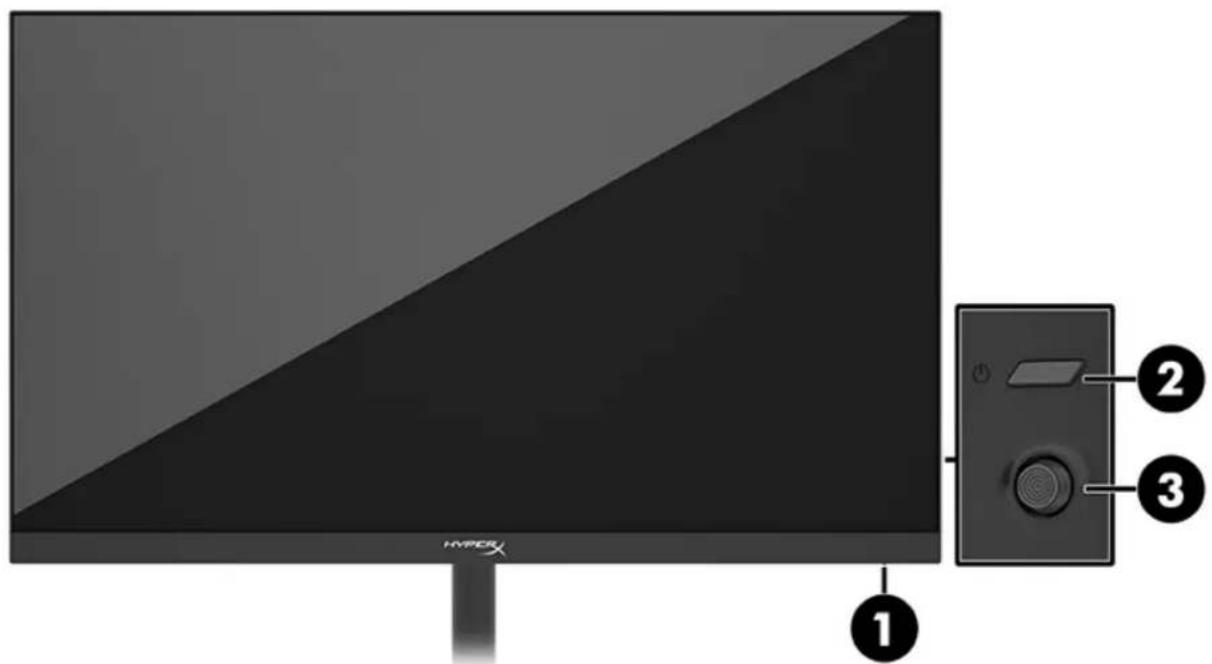

Componenti

1. Spia di alimentazione
2. Pulsante di alimentazione
3. Controllo joystick

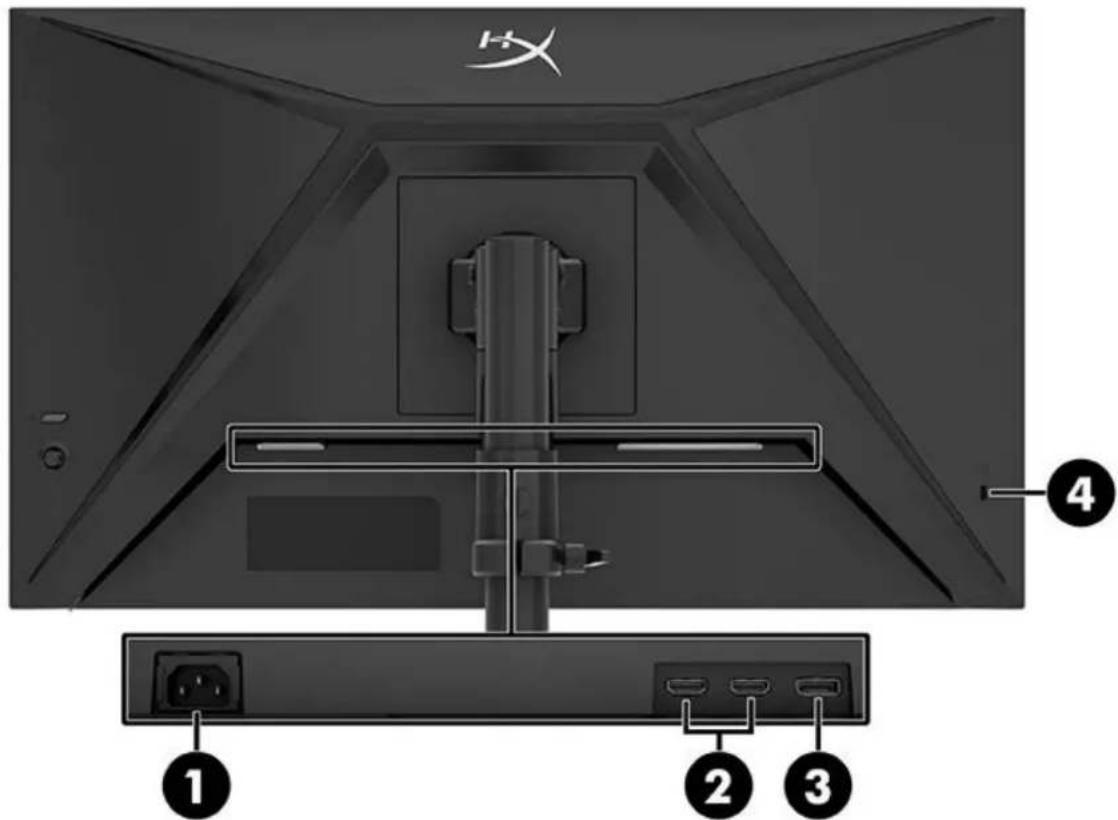

1. Connettore di alimentazione
2. Porte HDMI 2.0 (2)
3. Connettore DisplayPort 1.4
4. Attacco per cavo di sicurezza

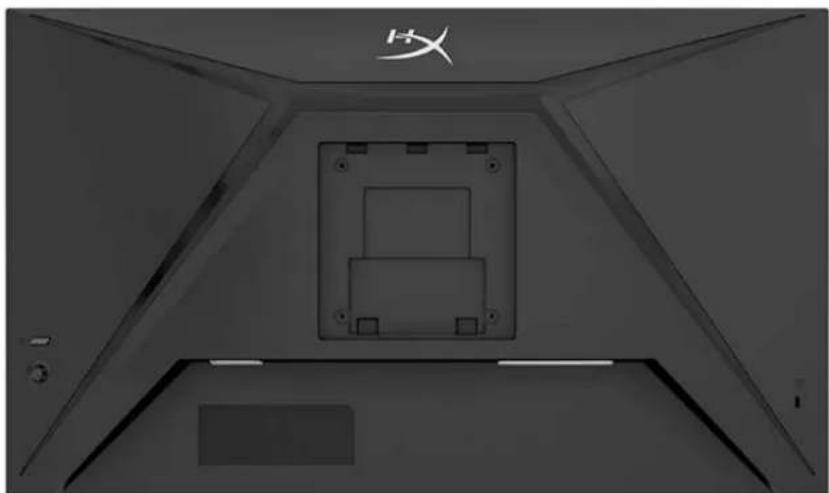

Individuzione del numero di series e del numero di prodotto

A seconda del prodotto, il numero di seri e il numero di prodotto si trovano su un'etichetta apposta sul retro del monitor o sotto il frontalino della testa del monitor. Queste informazioni potrebbero essere necessarie quando si contatta HyperX per ricevere assistenza.

Configurazione del monitor

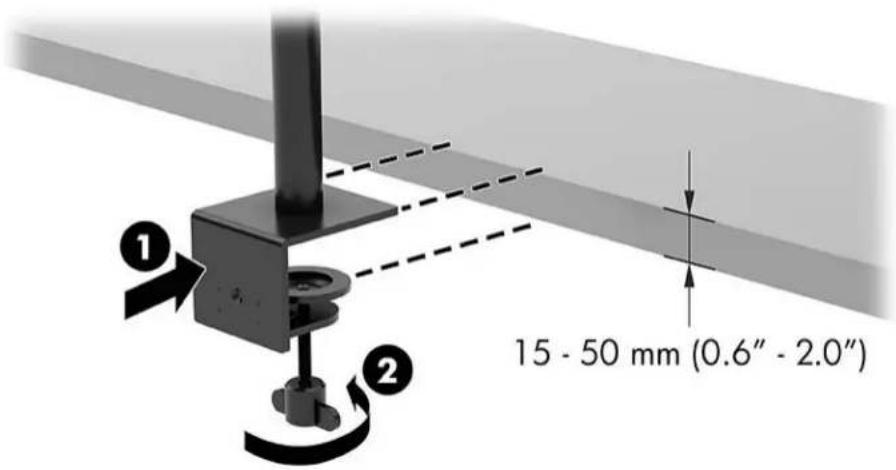

Utilizzo del morsetto C

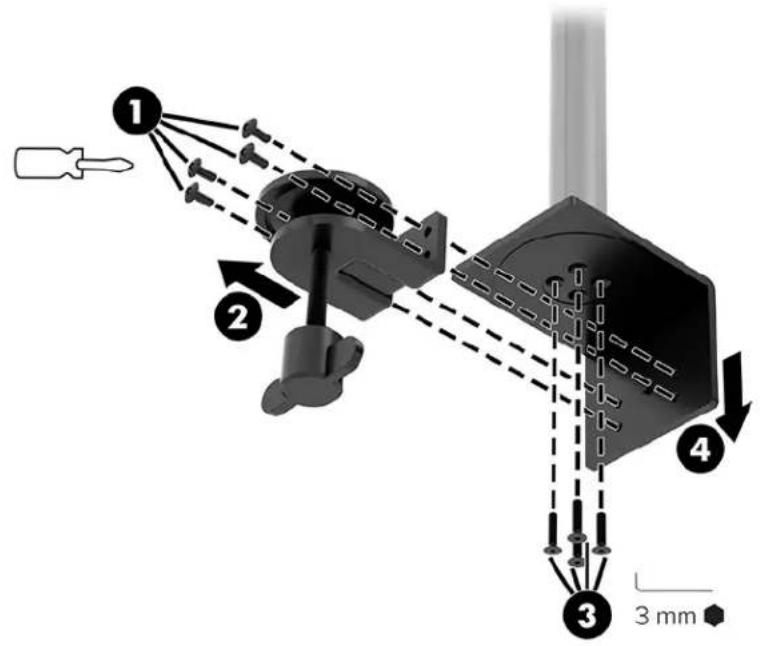

Utilizzo del supporto del passacavo

1. Se sul supporto è installato un morsetto a C, usare un cacciavite per rimuoverlo.

1. Praticare un foro sulla scrivania per l'asta di supporto del passacavo.

1. Fissare il supporto del passacavo all'asta (1) utilizzando le quattro viti (2) e la chiave a brugola da 3 mm.

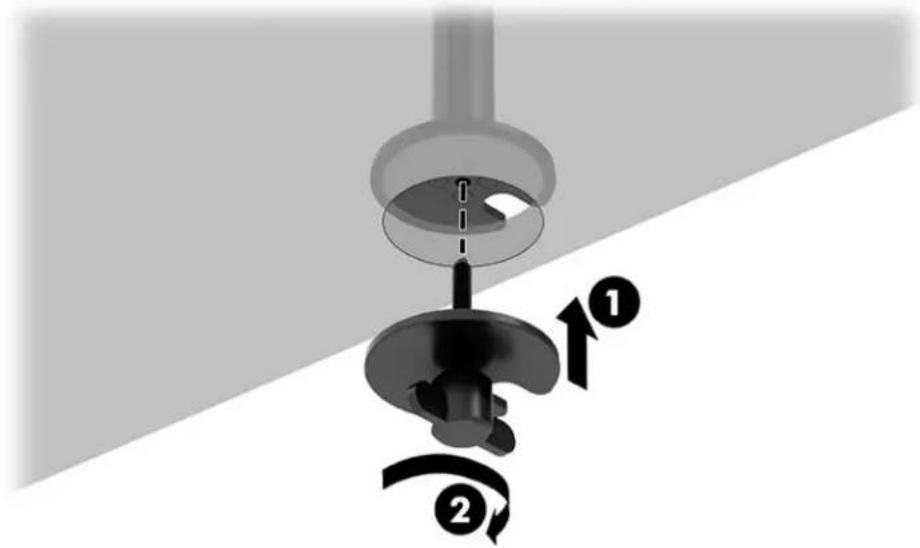

1. Fissare il supporto alla scrivania.

Fissare il telaio e il braccio di montaggio

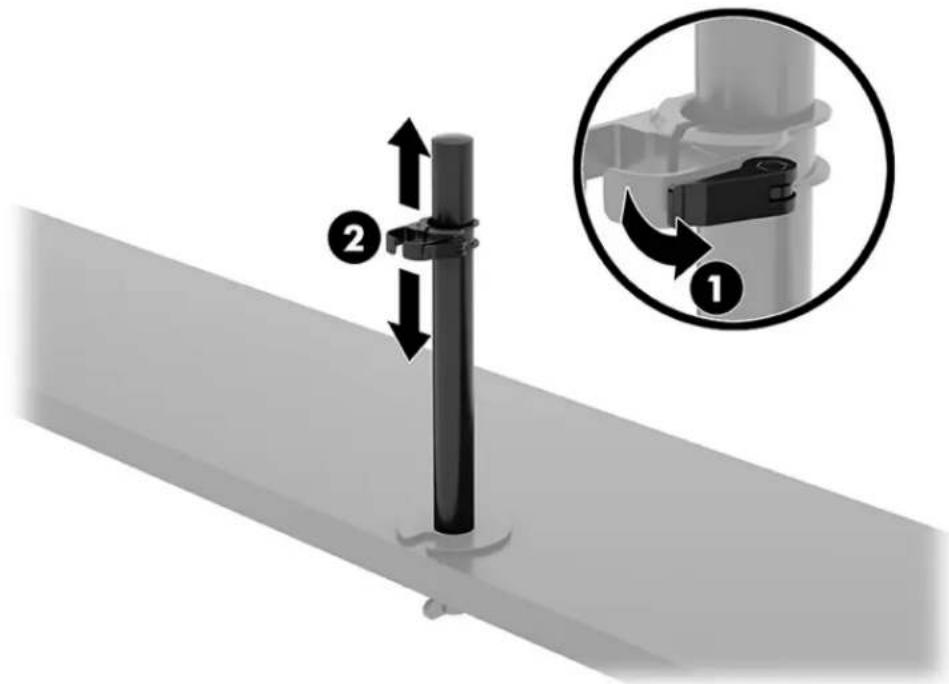

1. Ruotare il blocco verso il basso in posizione sbloccata (1), regolare l'altezza del fermo verso l'alto o verso il basso sull'asta (2), quindi riportare il blocco in posizione sbloccata.

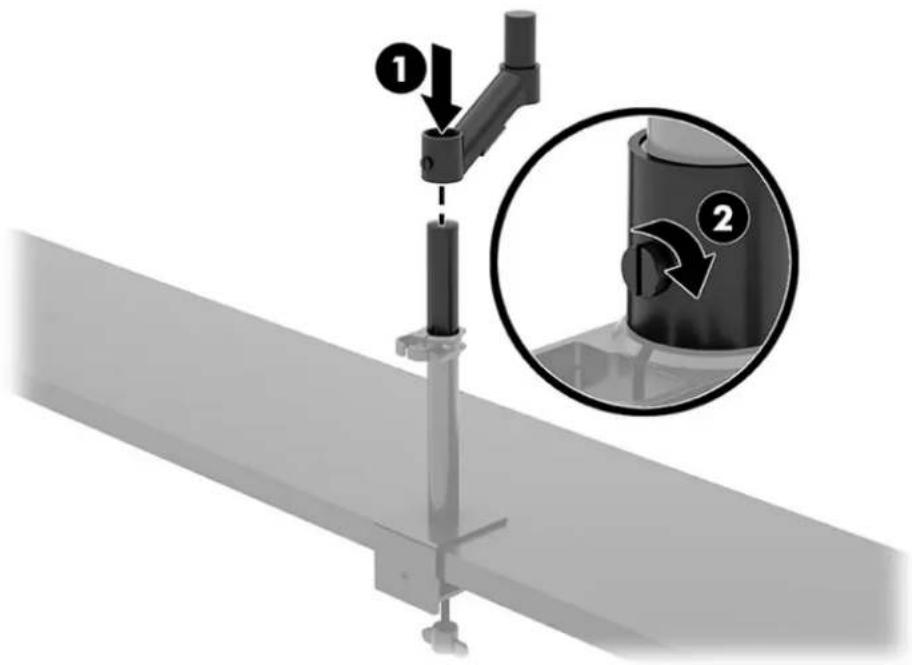

1. Fissare il telaio all'asta (1) e serrare la vite a testa zigrinata (2).

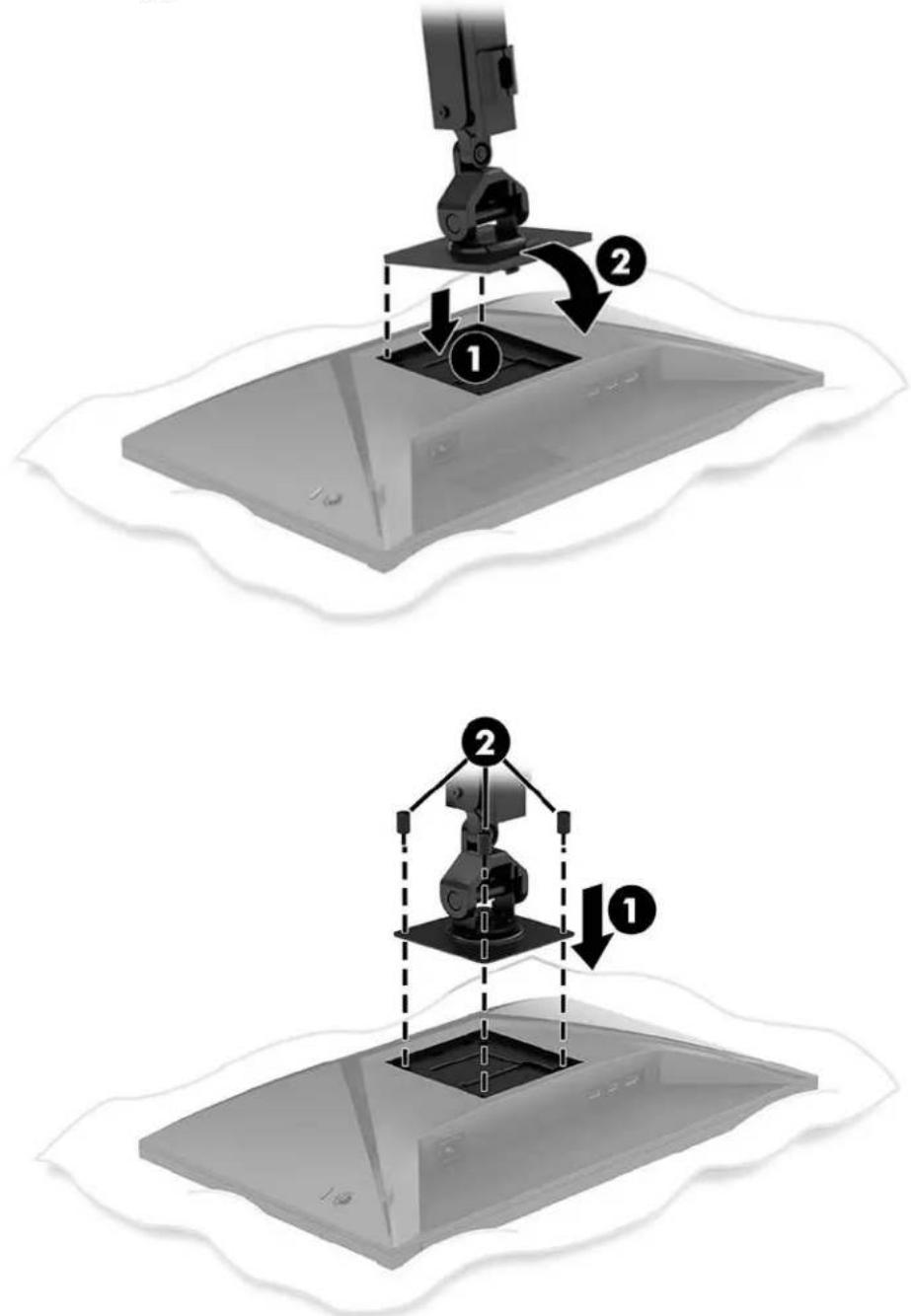

1. Fissare il braccio di montaggio al display utilizzando la piastra a sgancio rapido o la piastra di montaggio VESA.

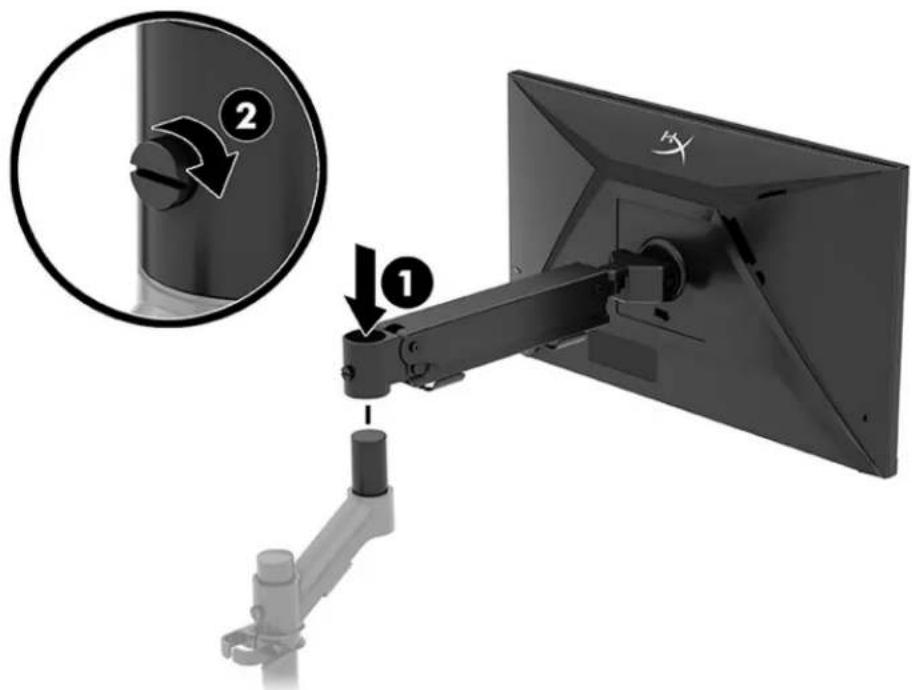

1. Fissare il gruppo del display e del braccio al telaio (1) e serrare la vite a testa zigrinata (2).

Regolazione della tensione

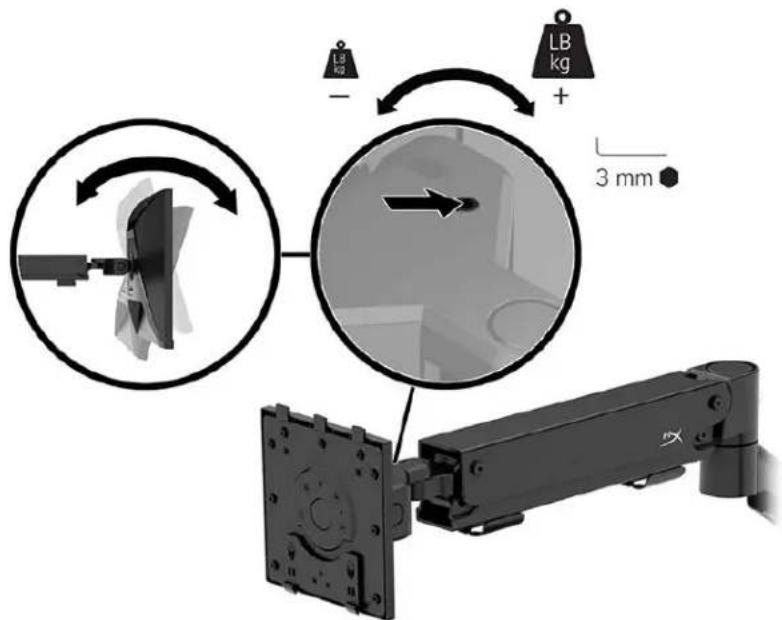

1. Regolare la tensione all'estremita del braccio utilizzando la chiave a brugola da 3mm

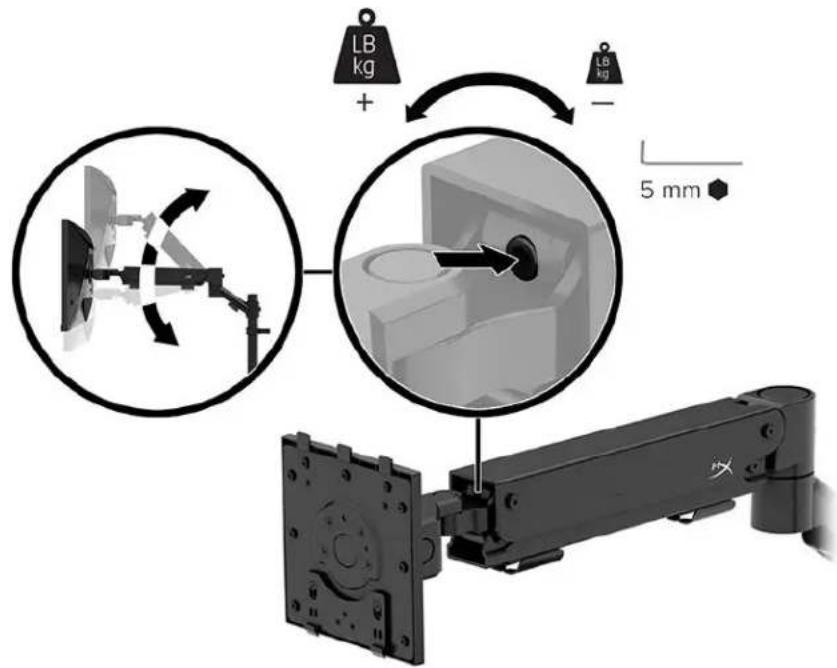

1. Regolare la tensione all'estremita del braccio utilizzando la chiave a brugola da 5mm

Collegamento e intradamento dei cavi

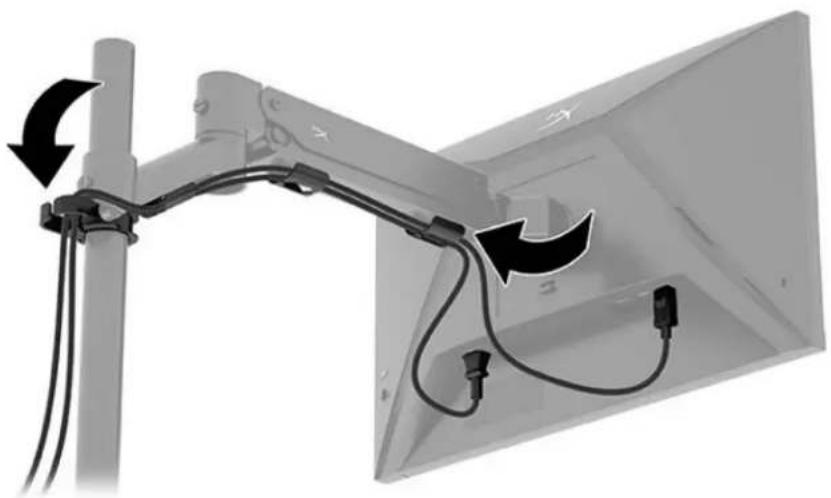

Collegare un cavo di segnale (HDMI o DP) e un cavo di alimentazione ai connettori sul retro del monitor e intradare i caviattraverso il systemadi raccolta dei cavi. Collegare quindi il cavo del segnale al dispositivo sorgente (computer o systemadi gaming) e il cavo di alimentazione a una presa di corrente.

Regolazione del monitor

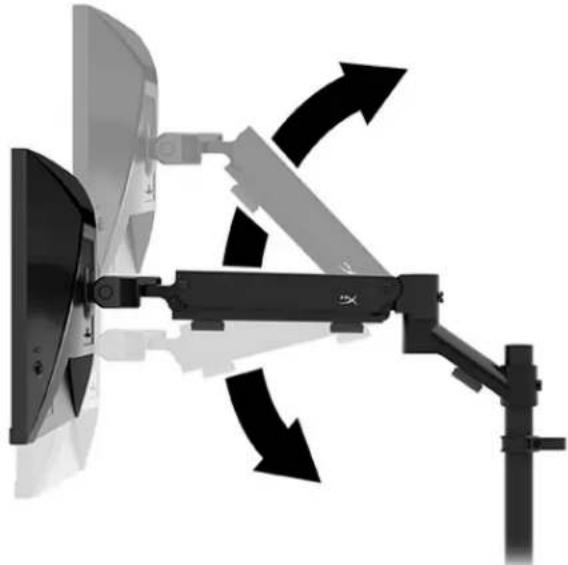

1. Regolare l'altezza verticale del monitor.

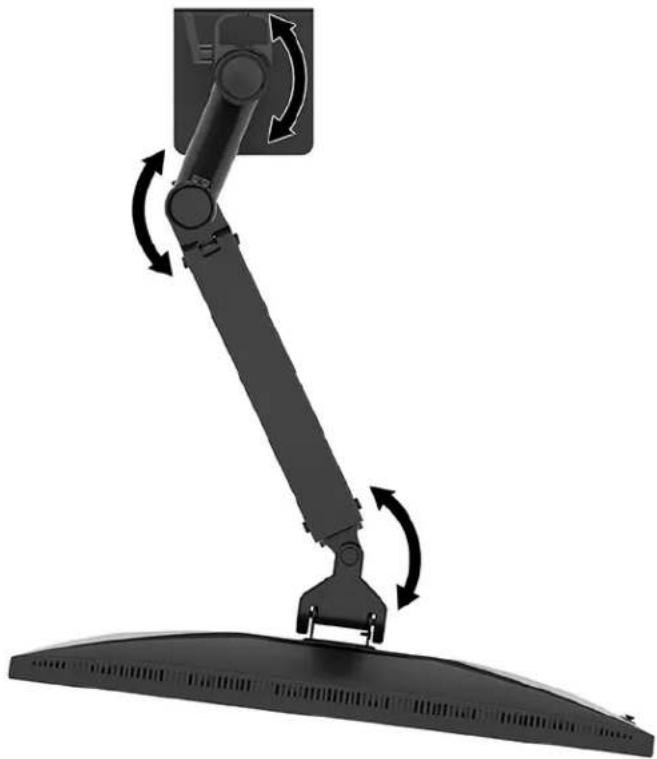

1. Regolare la posizione orizzontale del monitor.

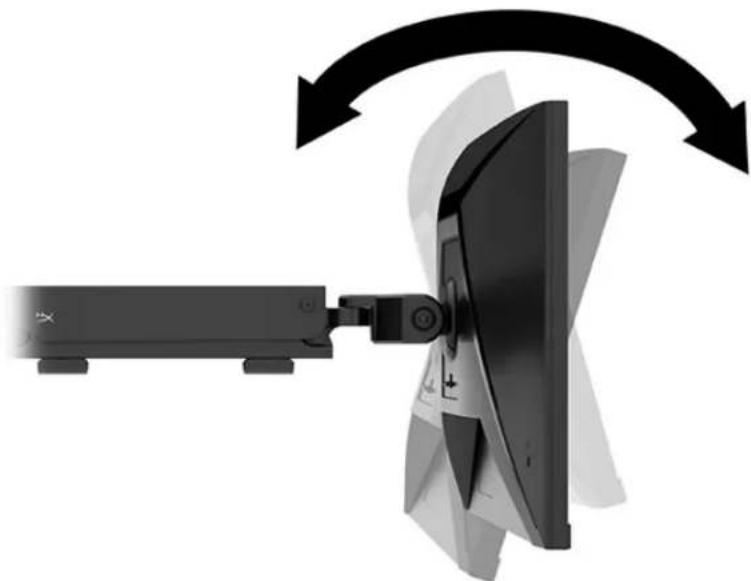

1. Regolare l'inclinazione del monitor.

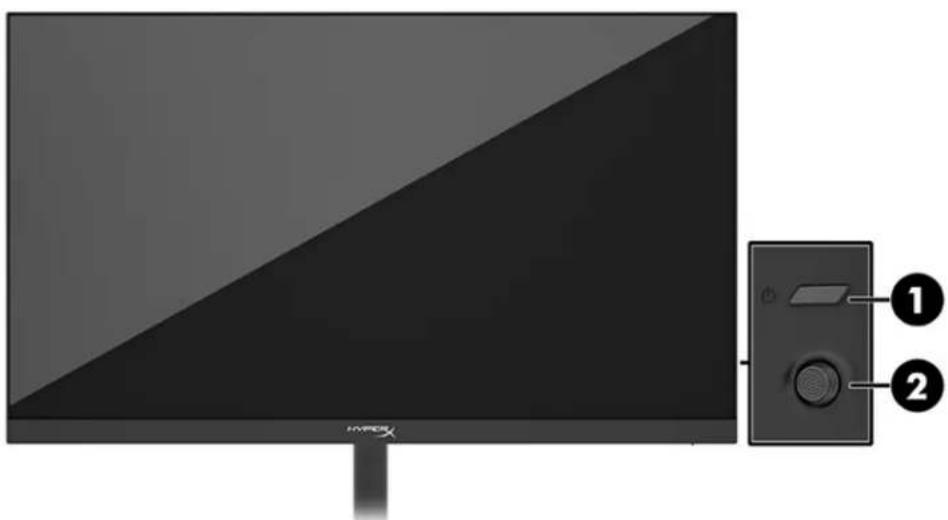

Accensione del monitor

Utilizzare il pulsante di accensione (1) per accendere il monitor e utilizzato il joystick (2) per effettuire le regolazioni necessarie sullo schermo.

C

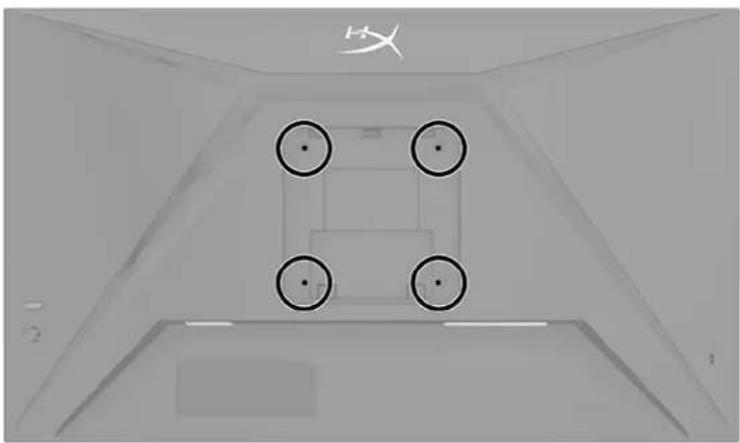

Utilizzato i quattro fori di montaggio VESA sul retro del monitor per fissare il braccio del display sul retro del monitor con le quattro viti.

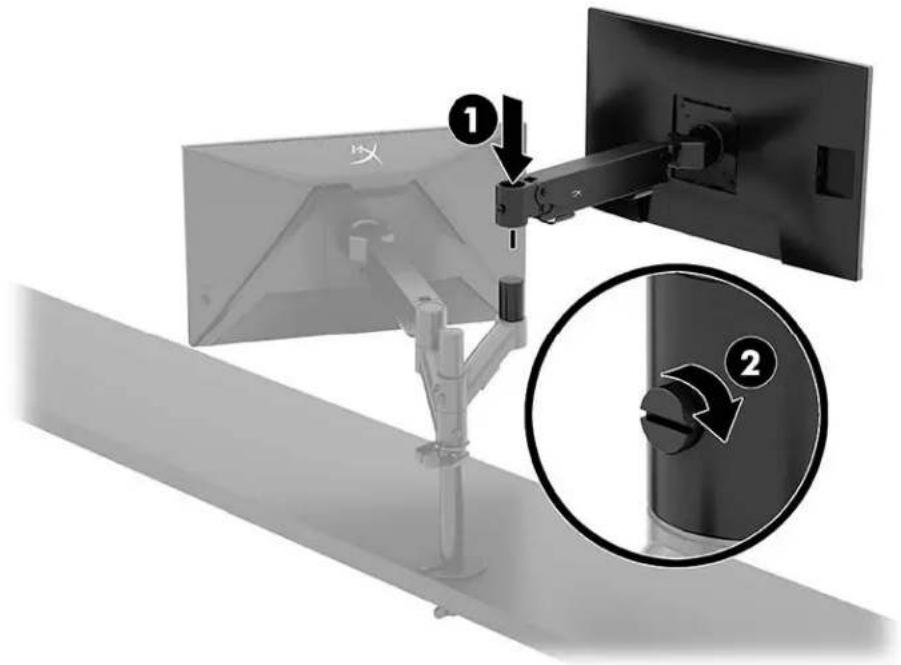

1. Fissare il braccio del componente aggintivo al telaio (1) e serrare la vite a testa zigrinata (2).

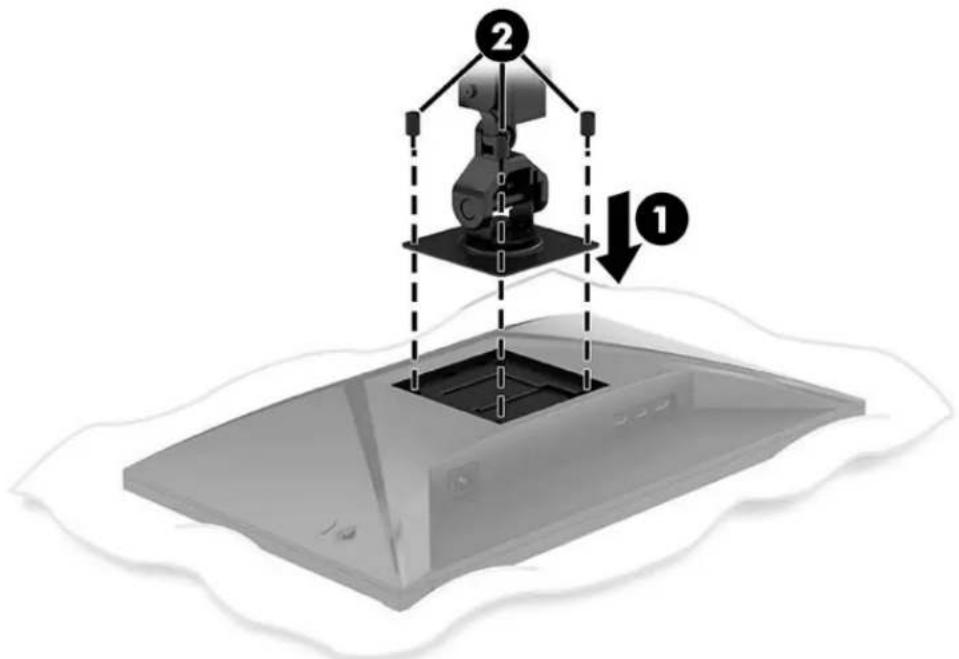

1. Fissare il braccio del display al retro del monitor (1) installando le quattro viti (2).

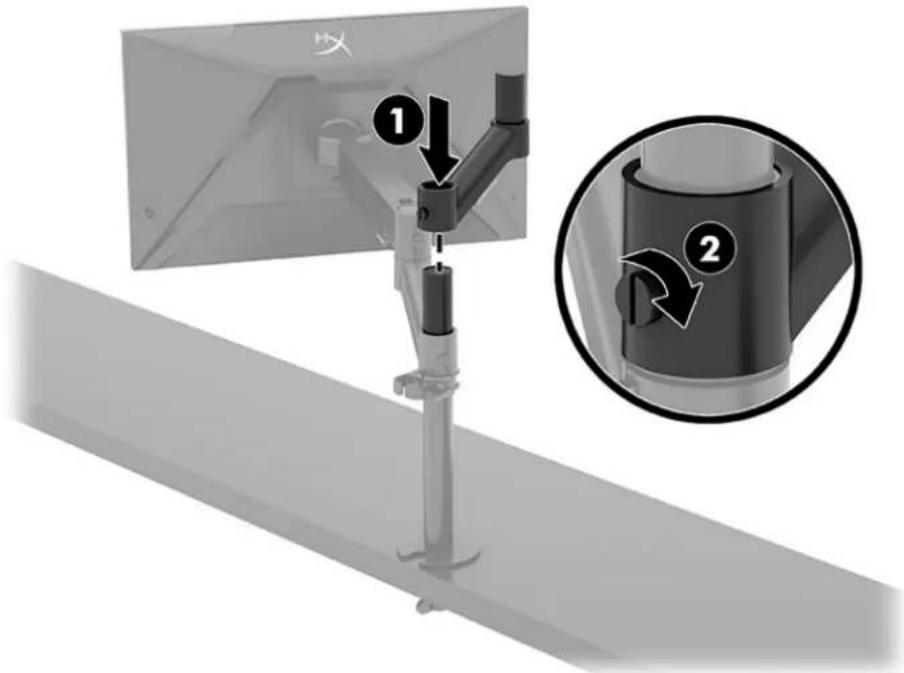

1. Fissare il gruppo del braccio del monitor all'asta (1) e serrare la vite a testa zigrinata (2).

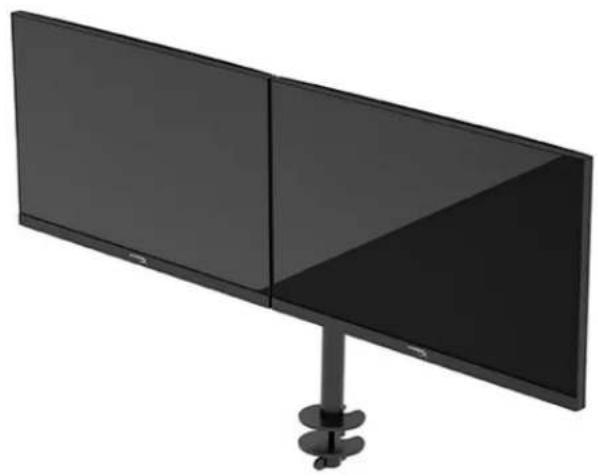

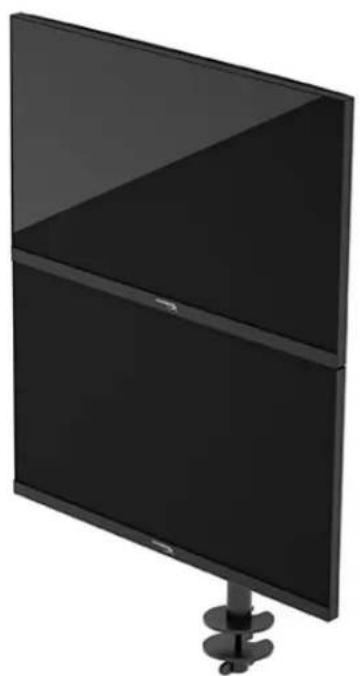

Configurazioni di montaggio del monitor

E possible montare due monitor sull'asta con una configurazione orizzontale o verticale. Quando si monta più di un monitor su un'asta, è possible utilizzato il morsetto a C o il supporto del passacavo.

Utilizzo del monitor

Download del software

Scaricare il software NGENUITY all'indirizzo: hyperx.gg/ngenuity.

NGENUITY

Uso del menu OSD

Il monitor più essere configurato in base alle proprie preferenze. Utilizzare il menu OSD per personalizzare le funzionalità di visualizzazione del monitor.

È possibile accedere e apportare regolazioni nell'OSD mediante il controllo joystick sulla parte posteriori del monitor.

Per accedere al menu OSD e apportare modifiche:

1. Se il monitor non è già acceso, accenderlo premendo il pulsante di accensione.
2. Premere il centro del pulsante del joystick sul retro del monitor.
3. Utilizzare il pulsante del joystick per navigare, selezionare e regolare le opzioni del menu.

Le etichette dei pulsanti su schermo variano a seconda del menu o del sottomenu attivo.

Nella seguente tabella sono elencate le selezioni di menu che è possibile effettuare nel menu OSD principale. Include descrizioni per ciascuna impostazione e i relativi effetti sull'aspetto o sulle prestazioni del monitor.

Menu principale	Descrizione
Gioco	Consente di selezionare o regolare le preferenze di gioco, come ad esempio Adaptive-Sync, tempo di risposta, frequenza fotogrammi, mirino e allineamento di più monitor.
Colore	Consente di selezionare e regolare il colore dello schermo.
Imagine	Consente di regolare l'immagine su schermo.
Ingresso	Consente di selezionare il segnale di ingresso video (DisplayPort o HDMI).
Alimentazione	Consente di regolare le impostazioni di alimentazione.
Menu	Consente di regolare i comandi del menu OSD e dei pulsanti funzione.
Impostazioni	Consente di regolare le impostazioni di accessibilità.
Informazioni	Consente di selezionare e visualizzare informazioni importanti sul monitor.
Esci	Consente di uscire alla schermata del menu OSD.

Stato della modalità di visualizzazione

Quando si accende il monitor, il messaggio di stato alla modalità di visualizzazione. La modalità di visualizzazione viene agli visualizzata quando si cambia l'ingresso video.

La modalità di visualizzazione corrente viene visualizzata nella finestra del menu Informazioni e in fondo al menu principale dell'OSD nell'area della barra di stato. Le modalità di funzionamento variano in base al modello.

Per attivare la modalità Adaptive-Sync:

Premere il centro del controllo joystick per aprire l'OSD.

1. Dal menu OSD, selezionare Gioco.
2. Selezionare Adaptive-Sync, quindi selezionare Attivata.

NOTA: l'impostazione predefinita del menu Adaptive-Sync è arrivata.

Utilizzo della Modalità disattivazione automatica

Il monitor dispone di una funzione di risparmio energetico denominata Modalità disattivazione automatica, che corrisponde ad uno stato di alimentazione ridotta. In questa categoria viene descritto come attivare o regolare la Modalità disattivazione automatica sul monitor.

Quando è attiva la Modalità disattivazione automatica (attivata per impostazione predefinita), se il computer entra in una modalità a basso consumo di energia (assenza di segnale di sincronizzazione verticale o orizzontale), il monitor entra in uno stato di alimentazione ridotta.

Quando entra in questo stato di alimentazione ridotta (modalità disattivazione automatica), lo schermodel monitor si spegne, la retroilluminazione si disattiva e la spia di alimentazione diventa arancione. In questo stato di alimentazione ridotta, il monitor assorbe meno di 0,5 W di potenza. Il monitor esce alla Modalità disattivazione automatica quando il computer invia un segnale di attivazione al monitor (ad esempio, se l'utente attiva il mouse o la tastiera).

Per disabilitare la Modalità disattivazione automatica nel menu OSD:

1. Premere il pulsante Menu per aprire l'OSD.
2. Dal menu OSD, selezionare Alimentazione.
3. Selezionare Modalità disattivazione automatica, quindi selezionare Disattivata.

Risoluzione dei problemi

Se il monitor non funzione come previsto, è possible risolverve il problema seguendo le istruzioni riportate in questa sezione.

Risoluzione dei problemi più comuni

Nella seguente tabella sono elencati i possibili problemi, le possibili cause dei singoli problemi e le soluzioni consigliate.

HyperX Armada 27 Monitor da gaming QHD

Problema	Possibile causa	Soluizione
Lo schermo è vuoto o il video lampeggia.	Il cavo di alimentazione è scollegato.	Collegare il cavo di alimentazione.
	Il monitor è spento.	Premere il pulsante di accensione.
Il cavo video non è collegato correttamente.	Collegare correttamente il cavo video.
		Aprire il menu OSD e selezionare il menu Ingresso. Impostare la commutazione automatica dell'ingresso su Disattivata e selezionare manualmente l'ingresso. oppure Sostituire la scheda video oppure collegare il cavo video a una delle sorgenti video integrate nel computer.
L'immagine appare sfuocata, indistinta o troppo scura.	La luminosità impostata è troppo Bassa.	Aprire il menu OSD e selezionare Colore per regolare la Scala di luminosità in base alle proprie esigenze.
Sullo schermo si visualità il messaggio "Controllare il cavo video".	Il cavo video del monitor video è scollegato.	Collegare il cavo del segnale video appropriato tra il computer e il monitor. Quando si collega il cavo video, assicurarsi che il computer sia spento.
Sullo schermo si visualità il messaggio "Segnale di ingresso fuori intervallo".	La risoluzione e/o la frequenza di aggiornamento sono impostate su valori superiors a quelli supportati dal monitor.	Modificare le impostazioni ad un valore supportato.
Il monitor non entra in stato di sospensione a basso consumo.	Il dato di risparmio energia del monitor è disattivato.	Aprire il menu OSD e selezionare Alimentazione, selezionare Modalità disattivazione automatica e impostare tale funzione su Attivata.
Si visualità il messaggio "Blocco OSD".	La funzione Blocco OSD del monitor è abilitata.	Tenere premuto il centro del pulsante di controllo joystick per 10 secondi per disattivare la funzione di blocco OSD.
Viene visualizzato il messaggio "Blocco del pulsante di alimentazione".	La funzione di blocco del pulsante di alimentazione del monitor è attivata.	Tenere premuto il pulsante di accensione per 10 secondi per sbloccare la funzione del pulsante di alimentazione.

Blocchi pulsanti

La funzione di blocco del pulsante è disponibile solo se il monitor è accesso, con l'indicazione di un segnale attivo, e con il menu OSD chiuso. Tenere premuto il pulsante di accensione o il pulsante Menu per 10 secondi disattiva tale pulsante. É possibile riabilitare il pulsante tenendo nuovamente premuto il pulsante per 10 secondi.

Domande o problemi di configurazione?

Contattare il team di assistenza di HyperX all'indirizzo: hyperx. gg/support.

Manutenzione del monitor

Con una corretta manutenzione, il monitor più funzionare per molti anni. Queste istruzioni forniscono passaggi da eseguire per mantenere il monitor in condizioni ottimali.

Indicazioni per la manutenzione

Per ottimizzare le prestazioni del monitor e prolungarne la durata, atteneri alla segunte procedura.

• Evitare di aprire l'alloggiamento del monitor o di riparare personalmente il prodotto. Regolare esclusivamente i comandi descritti nelle istruzioni per il funzionamento. Se il monitor non funziona correttamente o se è caduto o è stato danneggiato, rivolgersi al rivenditore HP autorizzato, al distributore o a un centro di assistenza.
• Utilizzare solo l'alimentazione e le connessioni adatte a questo monitor, indicate sulla targhetta o sul retro del monitor.
• Verificare che l'amperaggio totale delle apparettiature collegate alla presa non superi quello della presa e che l'amperaggio totale delle apparettiature collegate al cavo non superi quello del cavo. Leggere la targhetto relativa all'alimentazione per determinare l'amperaggio (AMP o A) di ciascun dispositivo.
• Installare il monitor in prossimità di una presa lavorante accessibile. Scollegare il monitor afferrando saldamente la spina ed estraendola alla presa. Non scollegare il monitor tirando il cavo.
• Specnere il monitor quando non è in uso e utilizzato un salvaschermo. In quello modo è possibile aumentare notevolmente la durata di vita prevista del monitor.
  NOTA: i danni da burn-in del monitor non sono coperti alla Garanzia HP.
  Non ostruire mai le fissure e le aperture dell'alloggiamento e non insere oggetti al loro interno. Queste aperture servono per la ventilazione.
  Non lasciar cadere il monitor né collocarlo su superfici instabili.
  Non collocare oggetti sul cavo di alimentazione. Non calpestare il cavo.
• Tenere il monitor in una zona ben ventilata, lontano da fonti eccessive di illuminazione, calore o umidità.

Pulizia del monitor

Utilizzare queste istruzioni per pulire il monitor quando necessario.

1. Spegnere il monitor e staccare il cavo di alimentazione nella presa CA.
2. Scollegare tutti i dispositiivi esterni.
3. Spolverare il monitor passando un panno antistatico soffice e pulito sullo schermo e sullo chassis.
4. Per esigenze di pulizia più complesse,utilizzare una miscela di acqua e alcool isopropilico 50/50.

IMPORTANT: non utilizzato detergenti che contengono sostane a base di petrollio, come benzene, diluenti o altre sostanze volatili per pulire lo schermo del monitor o lo chassis. Questi agenti chimici potrebbero danneggiare lo schermo.

IMPORTANTE: spruzzare il detergente su un panno e passare delicatamente il panno umido sulla superficie dello schermo. Non spruzzare il detergente direttamente sulla superficie dello schermo, in quanto potrebbe scorrere dietro il frontalino e danneggiare i componenti elettronici. Il panno deve essere umido, ma non bagnato. La penetrazione di acqua nelle aperture di ventilazione o in altri punti cui poè danneggiare il monitor. Prima dell'utilizzo, lasciare asciugare all'aria il monitor.

1. Dopo aver rimioso sporco e detriti, è possibile pulire le superfici con un disinfettante.

L'Organizzazione Mondiale della Sanità (OMS) consiglia di pulire le superfici e successivement di disinfettare come prassi ottimale per prevenire la diffusione di malattie respiratoriie virali e di batteri nocivi. Un disinfettante che rientra nelle linee guida per la pulizia di HP è una soluzione alcolica composta da alcool isopropilico al 70% e acqua al 30%. Questa soluzione idroalcolica è venduta nella maggior parte dei negozi.

Spedizione del monitor

Conservare l'imballaggio originale in un magazzino. Potrebbe essere necessario in un secondo momento per spedire o spostare il monitor.

Specifiche tecniche

HyperX Armada 27 Monitor da gaming QHD

Specifica tecnia	Descrizione
Dimensioni del display	68,5 cm	27 pollici
Tipo schermo	IPS (in-plane switching)
Tipo di cornice	Senza bordi su 3 lati
Risoluzione nativa	QHD 2560 × 1440
Frequenza di aggiornamento massima*	165 Hz
Tecnologia a frequenza di aggiornamento variabile	G-SYNC Compatible
Gamma di frequenza di aggiornamento variabile	48 – 165 Hz
Angolo di visualizzazione	178°
Proporzioni	16:9
Rapporto di contrasto	1000:1
Luminosità	400 nit
HDR	HDR400
Oscuramento locale	Si
Tempo di risposta massimo	1ms GtG (con OD)
Gamut di colori	DCI P3 95%
Profondità colore	8 bit
Ingressi	DisplayPort 1.4 (1)HDMI 2.0 (2)
Sorgente di alimentazione	100-240 V CA, 50/60 Hz
Consumo energetico - massimo	60 W
Consumo energetico - tipico	33 W
Cavi	Cavo DisplayPort 1.4 rosso HyperX (1)Cavo HDMI 2.0 nero (1)Cavo di alimentazione (1)
Specifica tecnica	Descrizione
Accessori	Staffa di montaggio VESA (1)Viti della staffa di montaggio VESA (4)Viti a testa zigrinata per monitor VESA (4)Piastre di montaggio per passacavo (2)Vite di montaggio per passacavo (1)Chiavi esagonali (2)
Schemi VESA compatibili	75 mm x 75 mm100 mm x 100 mm
Rivestimento della superficie	Finitura Opaca
Dimensioni
Altezza	36,40 cm	14,33 pollici
Profondità	6,22 cm	2,45 pollici
Larghezza	61,39 cm	24,17 pollici
Peso	3,6 kg	8,03 libbre
Intervallo di sollevamento del braccio	31,2 ± 0,5 cm	12,4 ± 0,2 pollici
Intervallo di altezza della colonna	25,5 cm	10,0 pollici
Dimensioni del display compatibili con il supporto	≤ 81,28 cm	≤ 32 pollici
Capacità di peso del monitor per braccio	≤ 9,1 kg	≤ 20 libbre
Supporto di spessore della scrivania	15 mm - 50 mm	0,6 pollici - 2,0 pollici
Supporto di dimensione dei fori del passacavo**	15 mm - 60 mm	0,6 pollici - 2,4 pollici
Supporto e braccio (assemblati)	547 x 447 x 130 mm	21,54 x 17,60 x 5,12 pollici
Peso del supporto e del braccio	4,8 kg	10,6 libbre
Intervallo di inclinazione della cerniera	Da -25 a 60°
Intervallo di rotazione della cerniera	± 90°
Intervallo di oscillazione della cerniera	± 90°
Intervallo di oscillazione del braccio	± 180°
Oscuramento locale	Si
*La porta HDMI non più supportare la frequenza di aggiornamento massima di 27 pollici(HDMI 144 Hz; pannello 165 Hz) a causa della limitazione della larghezza di banda in QHD.
**Se il foro del passacavo della scrivania ha dimensioni inferiori a 40 mm (1,57 pollici), non è possibile far passare i caviattraverso il foro.

Risoluzioni di visualizzazione predefinite

Preimpostazione	Frequ. vert. (Hz)
1	640 x 480	60 Hz
2	640 x 480	75 Hz
3	720 x 400	70 Hz
4	800 x 600	60 Hz
5	800 x 600	75 Hz
6	1024 x 768	60 Hz
7	1024 x 768	75 Hz
8	1280 x 720	60 Hz
9	1280 x 800	60 Hz
10	1280 x 1024	75 Hz
11	1440 x 900	60 Hz
12	1600 x 900	60 Hz
13	1600 x 1200	60 Hz
14	1680 x 1050	60 Hz
15	1920 x 1080	60 Hz
16	1920 x 1200	60 Hz
17	2560 x 1440	60 Hz
18	2560 x 1440	100 Hz
19	2560 x 1440	120 Hz
20	2560 x 1440	144 Hz
21	2560 x 1440	165 Hz (solo DP)

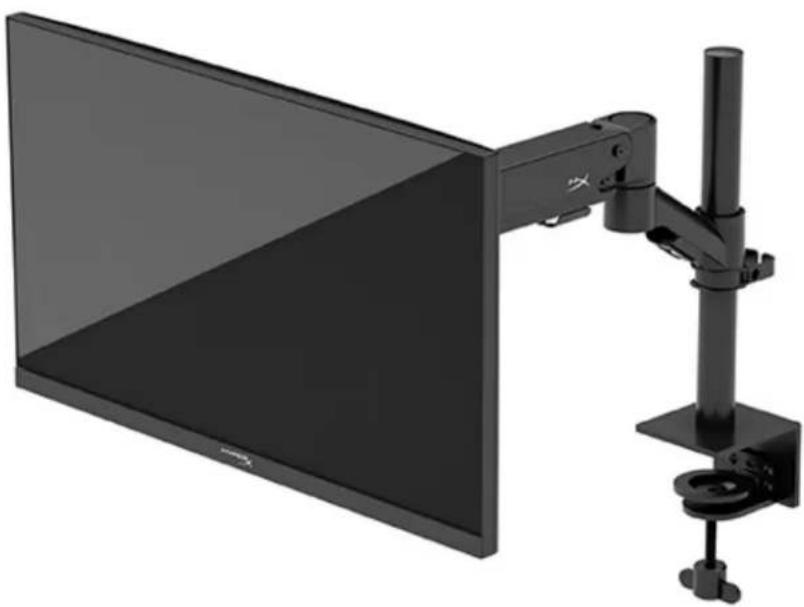

HyperX Armada 27

Monitor gamer QHD

N21923-201

SUMÁRIO

Primeiros Passos 5

Informacoes importantes de segurarca 5

(1) (2) (3) (4) (5) (6) (7) Auto-Sleep Mode

gla 153

aill l 100

aill
