MANUALE UTENTE C31QUATTRODOCKP i-TEC

IT Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione ancche sulla schedà "Manuali e strumenti" del nostro site web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto techniciano: [e-mail]

• Interfaccia / porta / connettore / ingresso / slot - punto di collegamento materiale di due dispositivi.
• Unità di controllo - componente semiconducttore di notebook/tablet (cd. chipset) che provvede al funzionamento di porte.
• USB-C / USB Type-C - nuovo connettore standard e simmetrico che l'organizzazione USB-IF ha introdotto nella sua specifica USB 3.1. Windows 10 (Microsoft), macOS X (Apple) e Chrome OS; l'Android (Google) ha annunciato il supporto nativo a quello connettore. Esso permette la ricarica più veloc, l'alimentazione a doppio ruolo (non soltanto come master maanche come slave), il supporto di modalità alternative: Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la comunità di erre i tramite il dispositivo Billboard.
• USB 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per connette dispositivi USB. Alla Stazione dock o all'adattatore possono essere collegati diversi dispositivi USB tramite l'interfaccia USB-A. La porta USB-B serve per collegare la Stazione dock o l'adattatore a notebook/tablet.
• HDMI / Display Port - standard per l'interfaccia grafica digitale / porta per collegare monitor o altri dispositivi di visualizzazione grafica.
  LAN (Local Area Network) - rete computeristica locale; anni la rete più diffusa è la rete Ethernet che raggiunge la velocità di trasmissione teorica presso la Stazione dock fino a 1 Gbit/s;essa è denominata come GLAN / RJ-45
  Audio - denominazione di un dispositivo audio all'entrata (microfono) o all'uscita (cuffie/altoparlanti).

Fonte di alimentazione esterna da usare eslusivamente con C31QUATTRODOCKPD.

DESCRIZIONE ESPECIFICAZIONI TECNICHE

• 1x porta USB per collegare il dispositivo
• Tecnologia della docking station: USB-C (MST) + DisplayLink 3900
  Power Delivery: 85 W
• Porte video:

2 DisplayPort
2 porte HDMI

Risoluzione:

Porte DisplayLink 2x HDMI

1 schermo: fino a 2560x1440/50Hz
2 schermi: fina a 2048x1152/60Hz

1 monitor - fina a 4K/30Hz
2 monitor - fino a 2 volte 1080p/60Hz *

DP 1.4 HBR3:

1 schermo - fina a 4K/60Hz
2 schermi - sino a 2 volte 1440p/60Hz *

DP 1.4 HBR3 DSC:

1 schermo - fina a 5K/60Hz
2 schermi - fino a 2x 4K/60Hz *

(Combinazione di quattro schermi):

Fino a 2x 2048x1152/60Hz e 2x 1440p/60Hz

• 1x porta USB-C Gen. 1 (solo per i dati)
• 4x porte USB 3.0
• 1x porta USB 3.0 con supporto Fast Charge (BC 1.2)
• 1x porta Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1x porta Audio da 3.5mm
• 1x porta Microfono da 3.5mm
• 1 ingresso di alimentazione (DC 20V/6,75A)
• Commutatore ON/OFF per accendere e spegnere la docking station
• Indicatore LED
• Supporto per il Kensington lock
• Compatible con i supporti VESA
  Cavo USB-C (100cm)
• OS: Windows 10, macOS *, Android e Linux con gli ultimi aggiornamenti
• Dimensioni del prodotto:198x85x34 mm

• Peso del prodotto: 294 g

• Ilsystema operativo macOS non supporta la Tecnologia della trasmissione video di più schermi Multi Stream Transport (MST), ciò significica che, in caso di connessione a un macOS, su entrambi gli schermi DisplayPort sare visualizzata la stessa imagine.

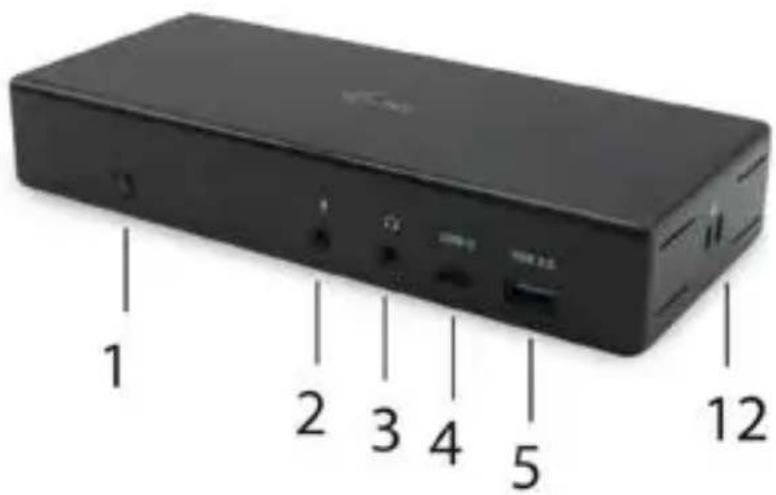

Pannello frontale:

1. Interruttore ON/OFF per accendere e spegnere la docking station
2. Entrata per il Microfono da 3.5mm
3. Uscita Audio da 3.5mm
4. porta USB-C Gen. 1 (solo per i dati)
5. porta USB 3.0 (5GB/s) con supporto Fast Charge (BC 1.2)

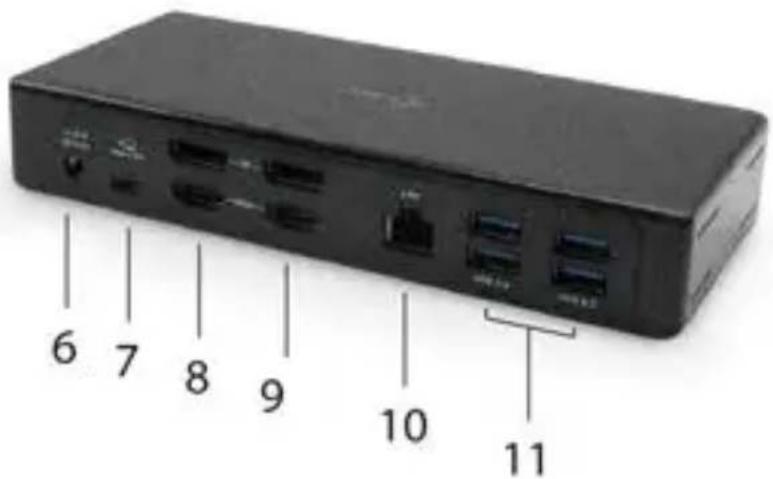

Pannello posteriore:

1. Ingresso per l'alimentazione (20V/6.75A)
2. Porta USB-C - per collegare la docking station a una porta USB-C o Thunderbolt™ 3 del portatile. Questa porta è in grado di alimentare dispositivi fino a 85W.
3. 2x DisplayPort
4. 2x HDMI
5. Porta Ethernet GLAN RJ-45 - con supporto 10/100/1000 Mb/s
6. 4x porte USB-A 3.0 (5 GB/s)

Pannello laterale:

1. Kensington lock

REQUISITI DI SISTEMA

Requisiti hardware:

Dispositivo con porta libera USB-C o Thunderbolt™ 3

Requisiti per la funzione Power Delivery:

Dispositivo con porta libera USB-C o Thunderbolt™3 con supporto "Power Delivery"

Requisiti per l'uscita video:

Dispositivo con porta libera USB-C con supporto "DisplayPort Alternate Mode" o con porta Thunderbolt™3

Sistema operativo:

Windows 10, macOS*, Android e Linux con gli ultimi aggiornamenti

• Ilsystema operativo macOS non supporta la Tecnologia della trasmissione video di più schermi Multi Stream Transport (MST), ciò significica che, in caso di connessione a un macOS, su entrambi gli schermi DisplayPort sare visualizzata la stessa imagine.

INSTALLAZIONE DEGLI STRUMENTI DAL SISTEMA OPERativo WINDOWS 7/8/8.1/10 (VERSIONE 32/64 BIT)

AVVERTENZA! Non collegare la Stazione dock al notebook/tablet perché avar installato prima i rispetti strumenti. Gli strumenti vengono installati soltanto prima del primo uso. Verificare prima dell'installazione degli strumenti se ilsystema operativo dispone della versione più recente degli strumenti utili per i vostri dispositivi e se ilsystema BIOS è aggiornato.

Scaricare gli strumenti per ilsystema operativo Windows dalla sched a Download" del nostro site web: www.i-tec.cz/setup Avviare l'installazione dal file scaricato, selezionare la lingua dell'infallazione e seguire le istruzioni visualizzate sullo schermo.

Installare gli strumenti nelsystema operativo Windows 7/8/8.1/10 come "Amministratore". Lo schermo più lampeggiare nel corso dell'installazione degli strumenti, ma è un fenomeno normale. Finita l'installazione, si consiglia di riavviare il notebook/tablet.

Con più notebook dotati del sistema operativo Windows 7, 8 o 8.1 è possibile effettuire un'installazione in una soluzione. Per ulteriori informazione sull'installazione si vedano le rispettive istruzioni qui: http://www.displaylink.com/downloads/corporate.

INSTALLAZIONE HARDWARE (COLLEGAMENTO DELLA DOCKING STATION A UN PORTATILE / TABLET)

1. Accendete il portatile / tablet e collegate l'adattatore di alimentazione alla docking station.
2. Collegate l'adattatore di alimentazione della docking station alla rete AC 110 V / 230 V e premete il pulsante ON.
3. Collegate il cavo USB-C alla porta USB-C sul pannello posteriore della docking station.
4. Collegate l'altra estremità a una porta USB-C libera sul vostro portatile / tablet.
5. Successivement inizIERÀ l'installazione automatica delle porte nei singoli sistemi.
6. Al terme dell'installazione, riaviate il portatile / tablet.

Nel problema operativo Windows, la porta LAN viene visualizzata in Start Pannello di controllo (Mostra icone piccole) Gestione dispositivi Schede di rete come "USB Ethernet". La docking stationiene visualizzata in Start Pannello di controllo (Mostra icone piccole) Gestione dispositivi Adattatori grafici come "Quad Video Dock". Le porte Audio le troverete in Start Pannello di controllo (Mostra icone piccole) Gestione dispositivi Controller audio, video e giochi come "USB Dock Audio".

Qualora uno dei dispositivi venga contrassegnato con un! o? giallo, la Stazione dock non è installata correttamente. In tal caso scollegarla, disinstallare gli attuali strumenti (si veda il capitolo "Disinstallare gli strumenti") e installare di nuovo gli strumenti più recenti che possono essere scaricati dalla scheda "Download" sul nostro site web: www.i-tec.cz/it Dopodiché ricollegare la Stazione dock al notebook/tablet. In caso di problemi persistenti non esitare a contattare il nostro centro di assistenza tecnica: [e-mail].

INSTALLAZIONE DEGLI STRUMENTI DAL SISTEMA OPERativo MACOS X AVVERTENZA! Non collegare la Stazione dock al Macenza aver installato prima i rispetti strumenti. Gli strumenti vengono installati sostanto prima del primo uso. Verificare prima dell'installazione degli strumenti se il Mac dispone delsystema operativo più recente.

Scaricare gli strumenti alla scheda "Download" del nostro site web: www.i-tec.cz/setup e avviare l'installazione:

Aprière il file sullo schermo del MacBook come un disco virtuale e scegliere "Drivers" e poi "DisplayLink Software Installer". Dopodiché selezionare la lingua dell'installazione, seguire le istruzioni visualizzate sullo schermo e digitare il password dell'utente, se occorre. Nel corso dell'installazione degli strumenti lo schermo più lampeggiare ma è un fenomeno normale. Finita l'installazione, riavviare il MacBook.

INSTALLAZIONE DELL'HARDWARE (COLLEGAMENTO DELLA STAZIONE DOCK AL MACBOOK)

1. Accendere il MacBook e collegare l'adattatore di alimentazione alla Stazione dock.
2. Collegare l'adattatore di alimentazione della Stazione dock alla rete elettrica AC 110 V / 230 V e premere l'interruttore ON.
3. Inserire il cavo USB-C nella porta USB-C posizionata sul pannello posteriore della Stazione dock.
4. Inserire l'altra estremità nella porta USB-C del MacBook.
5. Dopodiché viene avviata l'installazione automatica delle porte.
6. Finita l'installazione, riavviare il MacBook.

INSTALLAZIONE DEGLI STRUMENTI DAGLI ALTRI SISTEMI OPERATIVI

Per i sistemi operativi Android, Chrome OS o Ubuntu usare gli strumenti del rispetto produttore del chipset DisplayLink. Essi possono essere scaricati alla sched a "Download" sul loro site web www.i-tec.cz/setup o dalle segunti pagine web: http://www.displaylink.com/downloads.

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI / DISPLAY PORT

Per collegare il monitor alla Stazione dock usare il cavo HDMI / DP. Nel corso dell'installazione del monitor secondario del notebook/tablet lo schermo più lampeggiare ma è un fenomeno normale. La Stazione dock offre la segunte interfaccia grafica: 2 porte Display Port e 2 porta HDMI

Nota per i sistemi operativi macOS e i monitor connessi con 2 cavi DP:

Alcuni display con risoluzioni superiori a 4K richiedono 2 cavi Display Port per poter trasmettere l'immagine a piena risoluzione:

• i monitor 5K a 27 pollici Dell UP2715K sono supportati dall'iMac (Retina 5K, 27 pollici, fine anno 2014) o da quelli più recenti e dal Mac Pro (fine anno 2013) con OS X Yosemite 10.10.3 o da quelli più recenti.
• i monitor 5K HP Z27q sono supportati dall'iMac (Retina 5K, 27 pollici, fine anno 2014) o da quelli più recenti e dal Mac Pro (fino anno 2013) con macOS Sierra.

USO DELLA STAZIONE DOCK NEL SISTEMA OPERativo WINDOWS

Cliccare sull'icona Collegamento di rete ubicata tra le icone nascoste della barra delle applicazioni:

A Anything pinto potete scegliere:

a) DisplayLink Manager
b) Impostazione audio
c) Configurazione avanzata

Funzioni optional per comandare il monitor con la Stazione dock connessa

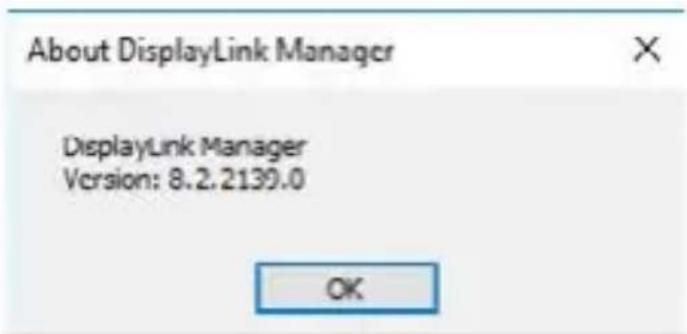

a) DisplayLink Manager - scelta但这a funzione, viene visualizzata la versione del software.

Versione software installata

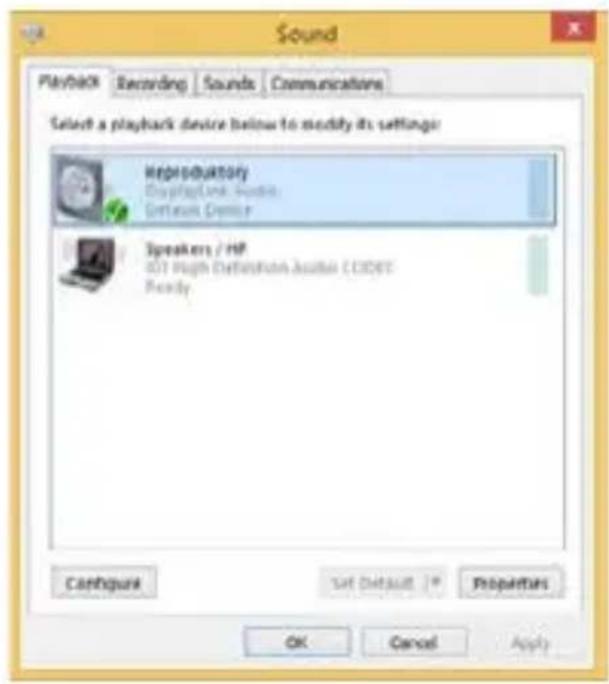

b) Impostazione audio - permette di impostare l'audio (l'impostazione è simile all'impostazione dell'audiotramite il Pannello di controllo Audio). Scegliere la cuffia a 2 canali e il microfono con il connettore jack di 3.5mm . Impostare l'ingresso e l'uscita del "DisplayLink Audio" come dispositivo predefinito tra i dispositivi audio.

Impostazione audio

Questa modalità può essere utilizzata ad es. in Skype.

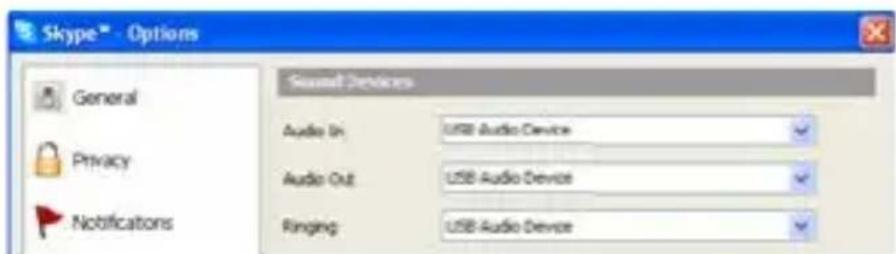

Impostazione audio in Skype

c) Configurazione avanzata -lickcando su questa funzione optional, viene visualizzata l'impostazioni della Risoluzione dell'immagine nel sistema Windows.

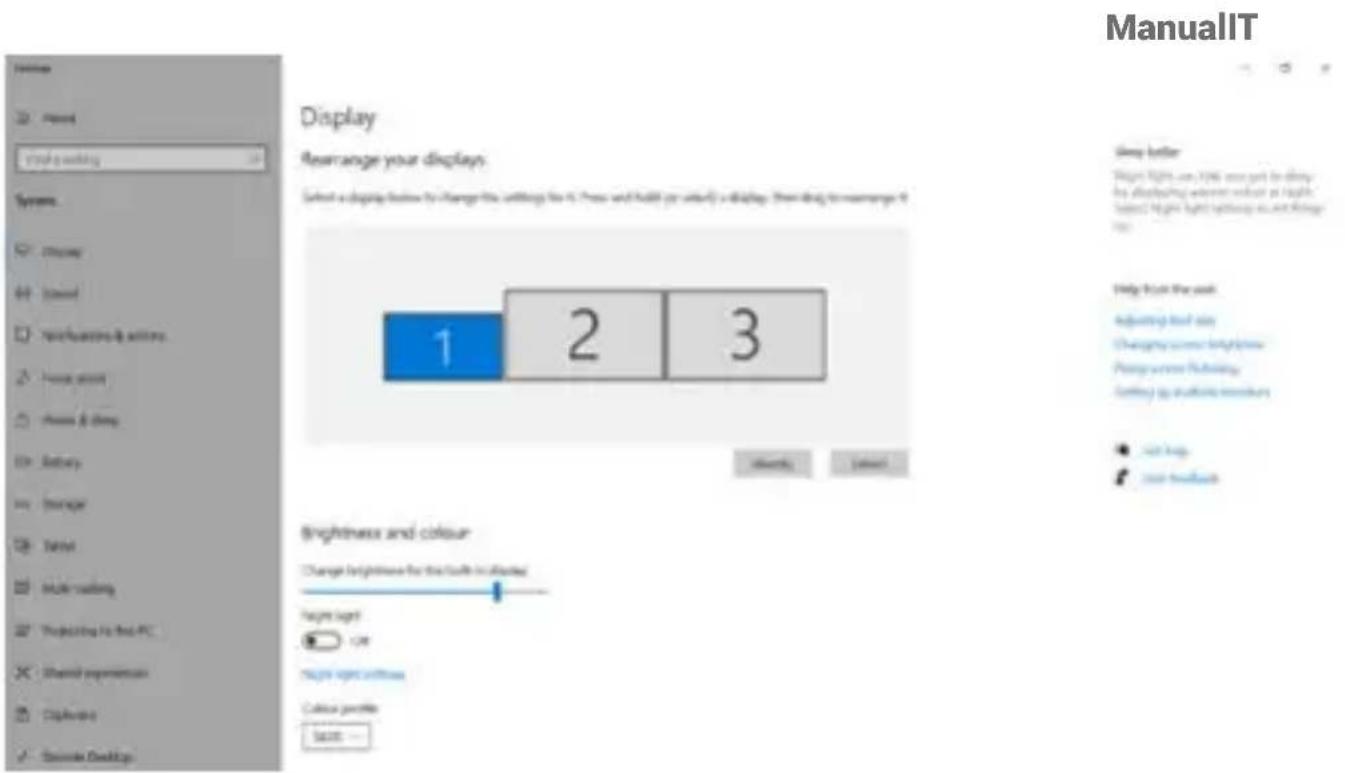

Risoluzione dell'immagine nel SO Windows 10

A quello punto si più procedere all'impostazione della modalità: Immagine estesa / Immagine speculare / Immagine duplicata:

• Modalità Immagine estesa: selezionare la variante Più monitor → Estendere l'immagine → OK.

• Modalità Immagine speculare / Immagine duplicata: selezionare la variante Più monitor → Duplica quello display sui due schermi selezionati *→ OK.

• Windows può duplicare le immagini su un massimo di due schermi. Gli altri devono essere disattivati o estesi (Extend)

Barrando la variante "Impostare quello monitor come monitor principale", il monitor collegato assume la funzione del monitor principale.

L'altro monitor cui è sere posizionato rispetto al monitor originario del notebook/tabletlickcando sullo stesso e trascinandolo a seconda del bisogno.

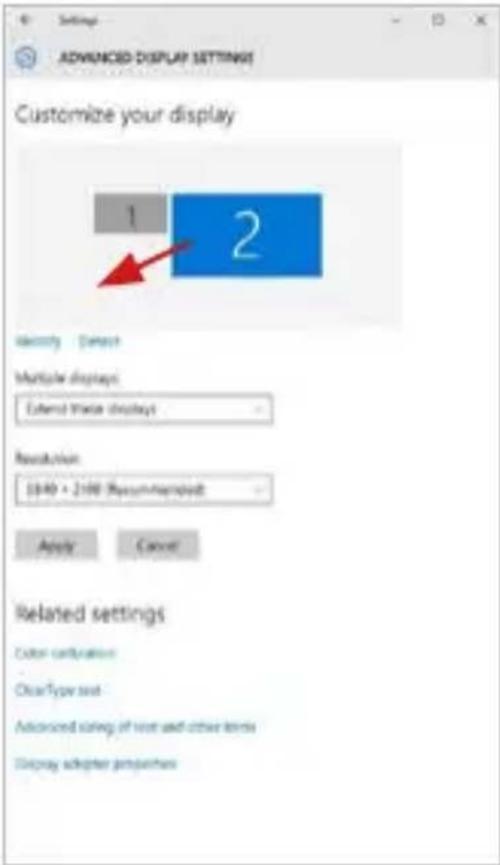

Posizionamento del monitor secondario rispetto al monitor primario del notebook/tablet

Modalità Standby / Hibernate e Video port - dopo l'attivazione del notebook/tablet nella modalità Standby/Hibernate viene visualizzato il monitor primario (originario) perché si consiglia di utilizzato lo schermo integrato nel notebook/tablet come monitor primario per poter rifare il log-in alsystema.

Modalità Immagine speculare - il monitor secondario segue i parametri del monitor primario, quando, se viene impostata la modalità Immagine speculare e il monitor primario ha la risoluzione 1.280 x 1.024, l'immagine trasmessa al monitor secondario avrà la risoluzione massima di 1.280 x 1.024,anche è stato impostato a una risoluzione superiore.

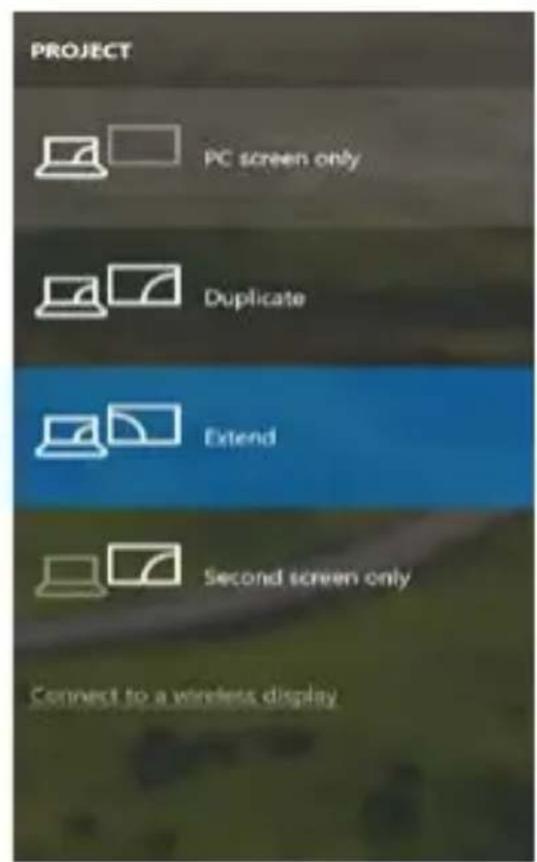

I monitor possono essere comandati semplicitamente-agendo sul tasto "Windows ^+ P" (questa combinazione di tasti funziona a partire dal SO Windows 7 e superiore). Nel sistema operativo Windows 7 esistono le seguenti varianti optional per usare il monitor: Solo desktop 1, Duplicare, Estendere, Solo desktop 2. Nel sistema operativo Windows 8/8.1 esistono le seguenti varianti optional per usare il monitor: Solo computer, Duplica, Estendi, Solo proiettre.

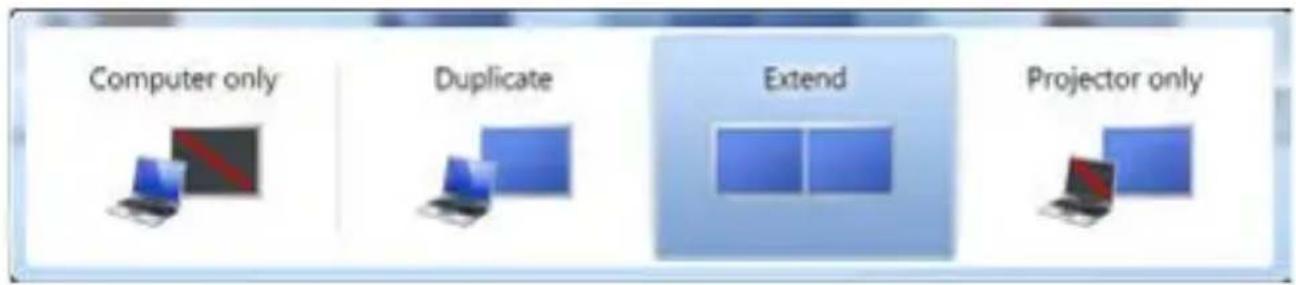

Impostazione del monitor nelsystema Windows 7

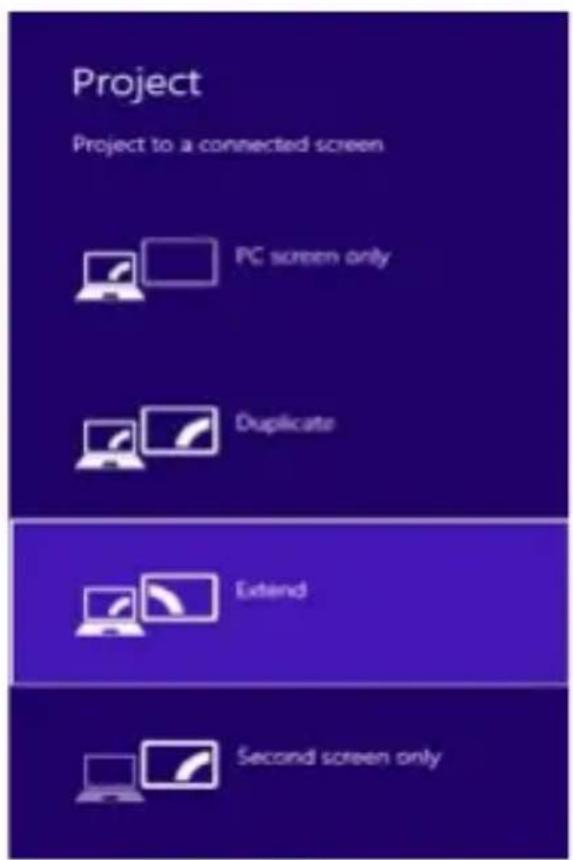

Impostazione del monitor nei SO Windows 8/8.1 e Windows 10

DISINSTALLAZIONE DEGLI STRUMENTI

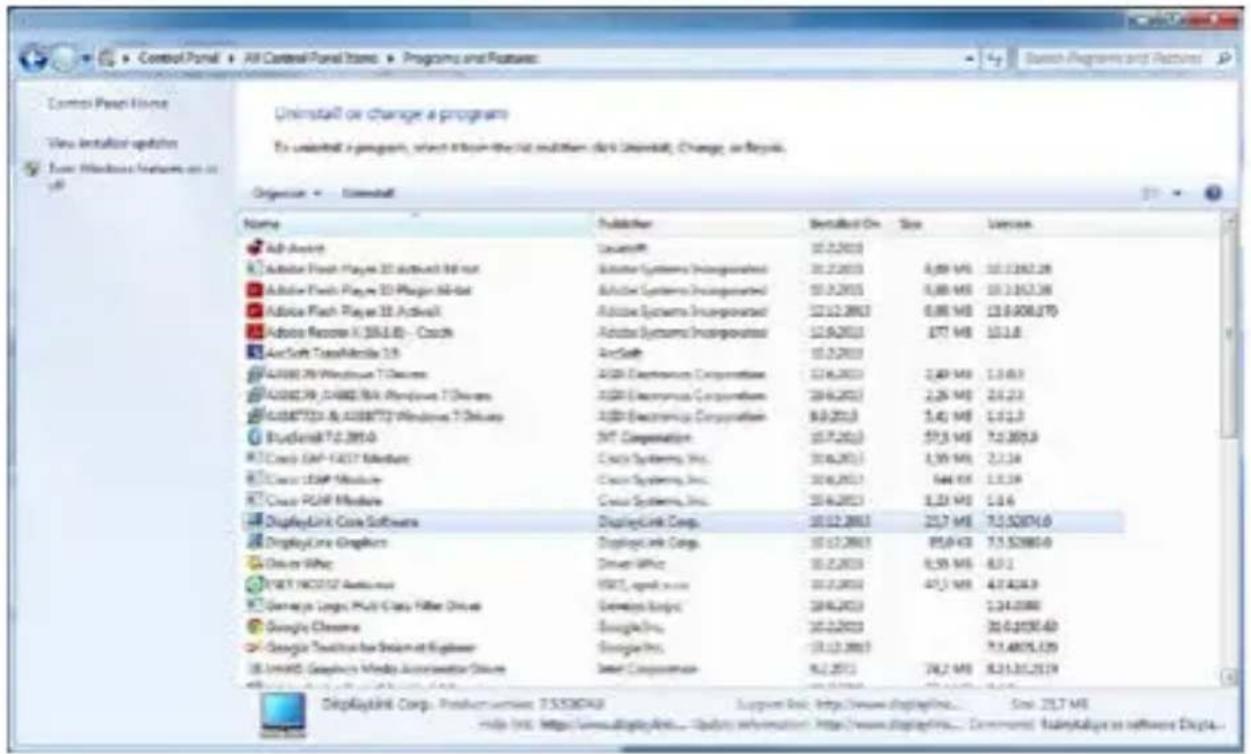

Procedere in modo standard tramite il Pannello di controllo Mostra tutto Programmi e funzionalità Disinstallare: DisplayLink Core Software per gli strumenti video. Confermare agli scelta nel corso della disinstallazione.

USB-C Quattro Display Docking Station with Power Delivery 85 WIT
Disinstallazione degli strumenti

USO DELLA STAZIONE DOCK NEL SISTEMA OPERativo MACOS

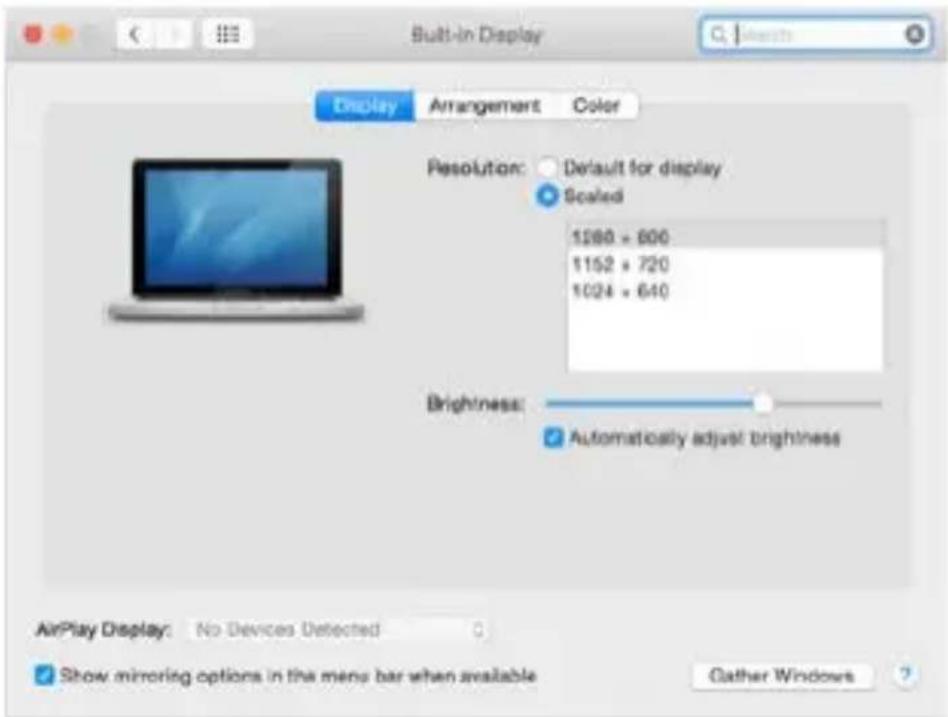

Collegato il monitor, lo schermo lampeggia ma è un fenomeno normale. Quando il lampeggio finisce, l'impostazione può essere effettuata qui: Perferenze di sistema Monitor:

ManualIT

Aprendo la sched a Disposizione nella modalità default (Estendere), clickcare sul nuovo monitor e trascinarlo rispetto al monitor Mac a seconda del bisogno. Se viene scelta la modalità Immagine speculare, la modalità cambia a quella Speculare e la risoluzione dei monitor si adegua automaticamente secondo i loro parametri impostando la risoluzione più alta possibile su entrambi i monitor. Eliminando la modalità Immagine speculare, si ripristina la modalità Estendere.

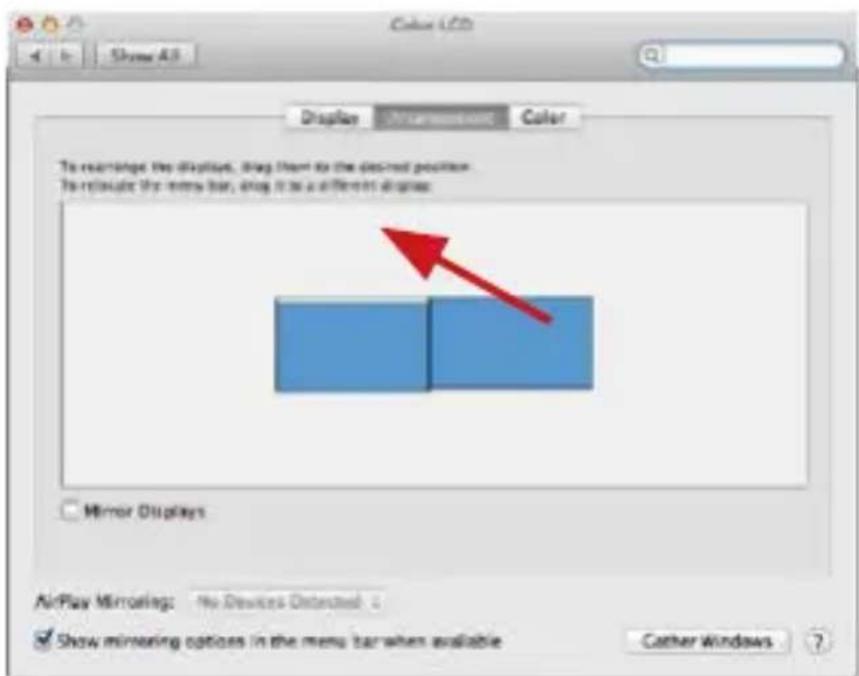

Modalità Estendere: La freccia indica la posizione possibile del monitor collegato rispetto al monitor Mac.

Modalità Estendere: In questa modalità il Monitor principale può essere scelto trascinando la barra Menu Bar.

USB-C Quattro Display Docking Station with Power Delivery 85 WIT

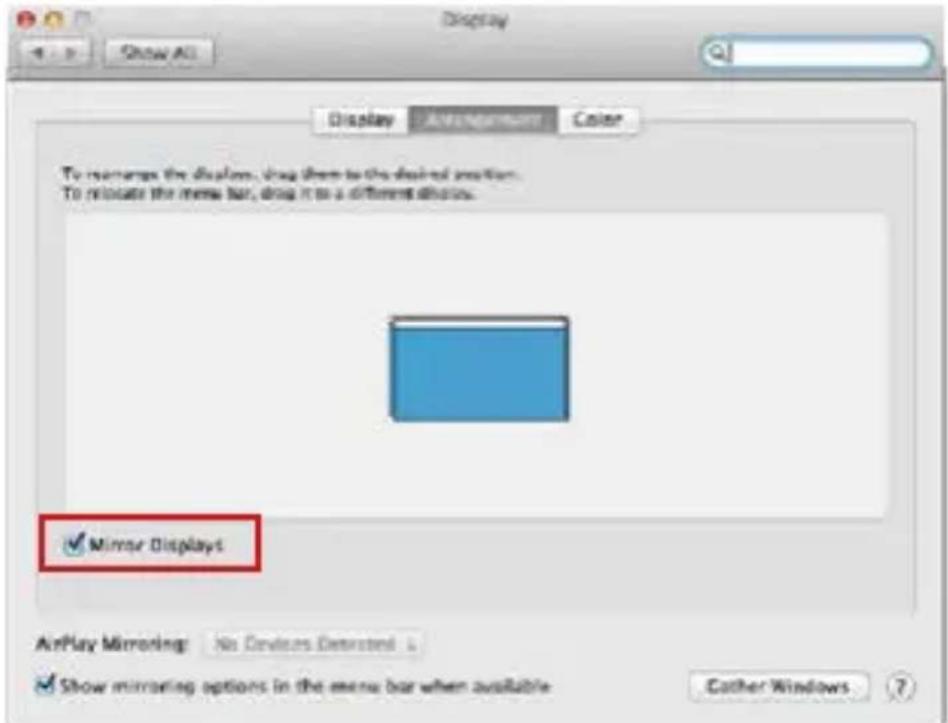

Modalità Immagine speculare: Puo essere usata solo se è a disposizione nelsystema Mac.

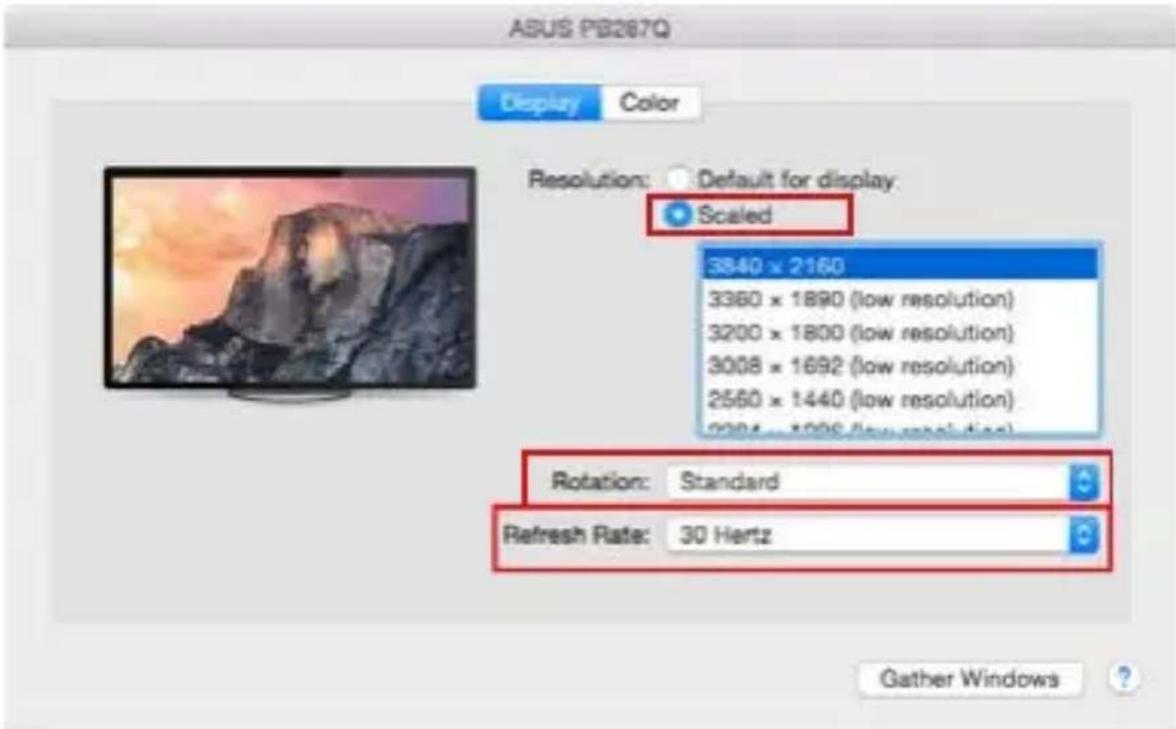

Per impostare il rispetto monitor scegliere la modalità Raggrappa le finestre - Risoluzione (visualità le risoluzioni disponibili), Rotazione (Standard, 90^ , 180^ e 270^ ) e Frenenza di aggiornamento (se disponibile). Vengono offerte le seguenti varianti a seconda del monitor usato:

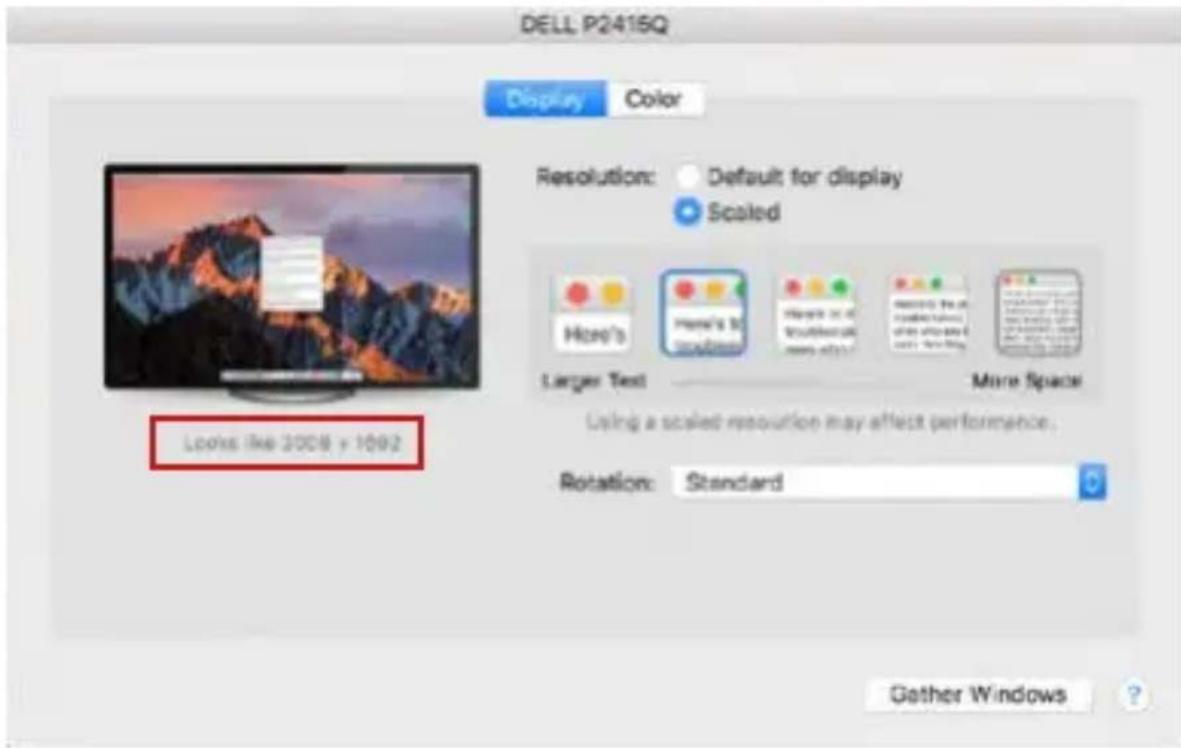

Variante della visualizzazione n. 1

ManualIT

Variante della visualizzazione n. 2 Cliccare sull'icona della Modalità selezionata. In basso appara la rispettiva risoluzione (in questo caso 3.008 x 1.692 = 4K, 30 Hz)

Modalità display chiuso – QUESTA funzione permette di usare il monitor esterno connesso quando lo scherma Mac è chiuso; il Mac deve essere alimentato e il mouse e la tastiera devono essere connessi. Per ulteriori informazioni*cliccare qui: https://support.apple.com/it-it/HT201834.

La maggioranza dei problemi connessi all'attivazione del monitor connesso dopo la sospensione del Mac, dopo aver usato lo screensaver, dopo aver riavviato il Mac o dato il suo spegnimento e riaccensione, cui essere risolta agli sull'interruttore On/Off oppure scollegando il cavo USB della Stazione dock alla porta USB Mac e ricollegandolo dato ca. 10 secondi. Si consiglia di attendere alla fine del procedimento di collegamento di tutti i dispositivi periferici.

ALTRE FUNZIONI

Collegamento del dispositivo USB - i dispositivi USB collegati alla porta USB 3.0 della Stazione dock (HDD esterno USB, tastiera USB, mouse USB, Hub USB, adattatore grafico USB) vengano usati abitualmente.

Ricarica - la Stazione dock supporta la ricarica dei dispositivi mobili collegati e dotati di una porta USB tipo smartphone,lettori di e-book,lettori multimediai,

navigatori o tablet. E' sufficiente collegare il disposativo da ricaricare alla porta USB della Stazione docktramite il cavo originale.

Audio

Il dispositivo audio collegatotramite l'uscita grafica devese essere impostato e controllato qui:Selezioni di systema-Audio-Uscita -impostare USB Audio Device.

L'audio nelle cuffie e nel monitor più essere impostato come segue: Apriere-Applicazioni-Utilità-Impostazione audio MIDI.app - clickare su "+" in basso a sinistra - Creare dispositivo con più uscite e scegliere le uscite richieste da quella offerte sul Dispositivo con più uscite.

Note: La maggioranza dei problemi connessi alla Stazione dock e al collegamento dei dispositivi periferici più essere risolta agli sull'interruttore On/Off oppure scollegando il cavo USB della Stazione dock alla porta USB del notebook/tablet/Mac e ricollegandolo dopo ca. 10 secondi.

ISTRUZIONI DI SICUREZZA PER L'USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti eanche il Libretto d'uso.

In collaboration con il Centro di assistenza tecnica
- controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
- verificare il funzionamento del dispositivo in caso di rottura dell'involucro
- sporgere il reclamo se il dispositorio non funzioni secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di quello prodotto sulle nostre pagine web www.i-tec.cz/it.

SLOVNIK POJMU

Questo dispositivo è contrassegnato con il seguente symbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In quello modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
