MANUALE UTENTE One 360 Osann

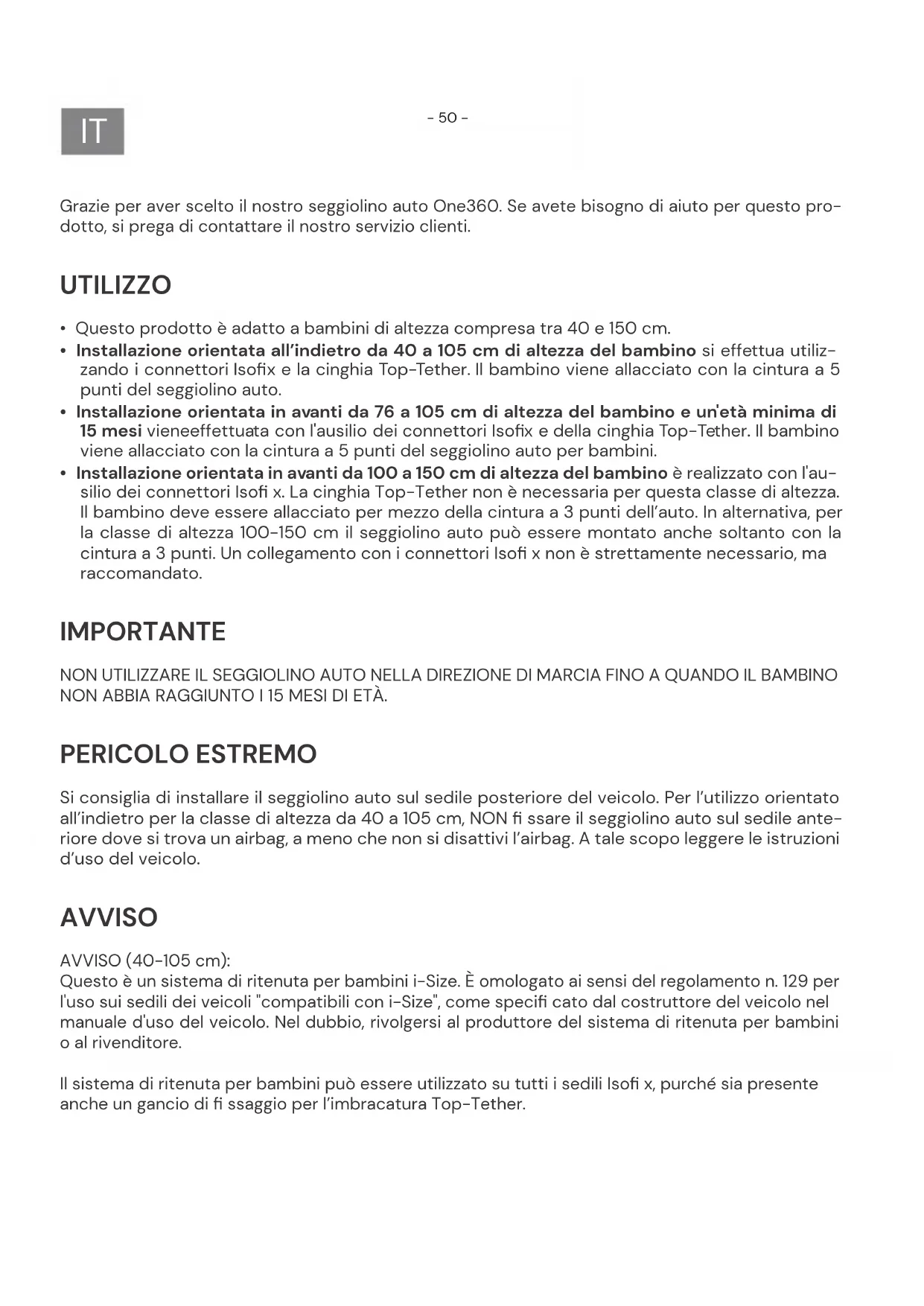

Grazie per aver scelto il nostro seggiolino auto One360. Se avete bisogno di aiuto per questo pro- dotto, si prega di contattare il nostro servizio clienti. UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 150 cm.

• Installazione orientata all’indietro da 40 a 105 cm di altezza del bambino si effettua utiliz- zando i connettori Isofi x e la cinghia Top-Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto.

• Installazione orientata in avanti da 76 a 105 cm di altezza del bambino e un'età minima di 15 mesi vieneeffettuata con l'ausilio dei connettori Isofi x e della cinghia Top-Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.

• Installazione orientata in avanti da 100 a 150 cm di altezza del bambino è realizzato con l'au- silio dei connettori Isofi x. La cinghia Top-Tether non è necessaria per questa classe di altezza. Il bambino deve essere allacciato per mezzo della cintura a 3 punti dell’auto. In alternativa, per la classe di altezza 100-150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato. IMPORTANTE NON UTILIZZARE IL SEGGIOLINO AUTO NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. PERICOLO ESTREMO Si consiglia di installare il seggiolino auto sul sedile posteriore del veicolo. Per l’utilizzo orientato all’indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile ante- riore dove si trova un airbag, a meno che non si disattivi l’airbag. A tale scopo leggere le istruzioni d’uso del veicolo. AVVISO AVVISO (40-105 cm): Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n. 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore. Il sistema di ritenuta per bambini può essere utilizzato su tutti i sedili Isofi x, purché sia presente anche un gancio di fi ssaggio per l’imbracatura Top-Tether.- 51 -

Taglia Direzione di montaggio Installazione Tipo Dispositivo di sicurezza del bambino 40-105 cm Orientato all’indietro Connettori Isofi x & Top-Tether i-Size Cintura a 5 punti del seggiolino auto 76–105 cm Orientato in avanti Connettori Isofi x & Top-Tether i-Size Cintura a 5 punti del seggiolino auto 100-150 cm Orientato in avanti Connettori Isofi x e cintura a 3 punti dell’auto i-Size Booster seat Cintura a 3 punti dell’auto 100-150 cm Orientato in avanti Cintura a 3 punti dell’auto i-Size Booster seat Cintura a 3 punti dell’auto La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

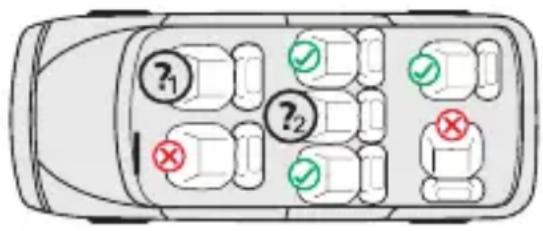

40-105 cm: solo se sono disponibili i connettori Isofi x e un gancio di fi ssaggio per l’imbracatura Top-Tether. Per l’uso orientato all’indietro, inoltre, solo se l’airbag può es- sere disattivato. 100-150 cm: solo se è disponibile almeno una cintura a 3 punti secondo la norma ECE R16. Se sono disponibili i connettori Isofi x, si possono utilizzare in aggiunta anche questi. Non è consentito il fi ssaggio del bambino solo con una cintura a 2 punti. AVVISO (100-150 cm): Si tratta di un seggiolino i-Size ottimizzato. È omologato ai sensi del regolamento n. 129 per l’utilizzo primario su “posti a sedere i-Size”, come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini esteso o al rivenditore. Il seggiolino ottimizzato i-Size può essere utilizzato anche su tutti i sedili della categoria “universale”, a condizione che non sia in contrasto con l’interno del veicolo. Nel dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.- 52 -

• Si prega di leggere attentamente il presente manuale prima dell’uso al fi ne di garantire la sicu- rezza del bambino. Conservare il presente manuale. L’inosservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.

• Per bambini con un peso inferiore ai 18 kg e un’altezza fi no a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 18 kg e un’altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.

• L’installazione del seggiolino può avvenire orientato all’indietro e in avanti con i connettori Isofi x e la cinghia Top-Tether. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.

• Per l’installazione con Isofi x: leggere attentamente il manuale del costruttore dell’auto.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.

• Non utilizzare il presente seggiolino auto in casa. Il seggiolino auto è concepito esclusivamente per l’utilizzo in auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto orientato all’indietro su un sedile anteriore con l’airbag attivato. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto deve essere fi ssato nel veicolo anche quando il bam- bino non vi è seduto.

• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti, che possano causare lesioni in caso di collisione, devono essere fi ssati correttamente.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fi ssino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modifi che o aggiunte al prodotto senza il consenso dell’autorità com- petente. L’inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del bambino.

Questo seggiolino è progettato per bambini con un'altezza massima di 150 cm. Non sovraccari- care il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza il rivestimento del sedile.

• Il rivestimento del sedile non deve essere sostituito con un rivestimento diverso da quello raccomandato dal costruttore, in quanto tale rivestimento è parte integrante delle prestazioni di ritenuta.- 53 -

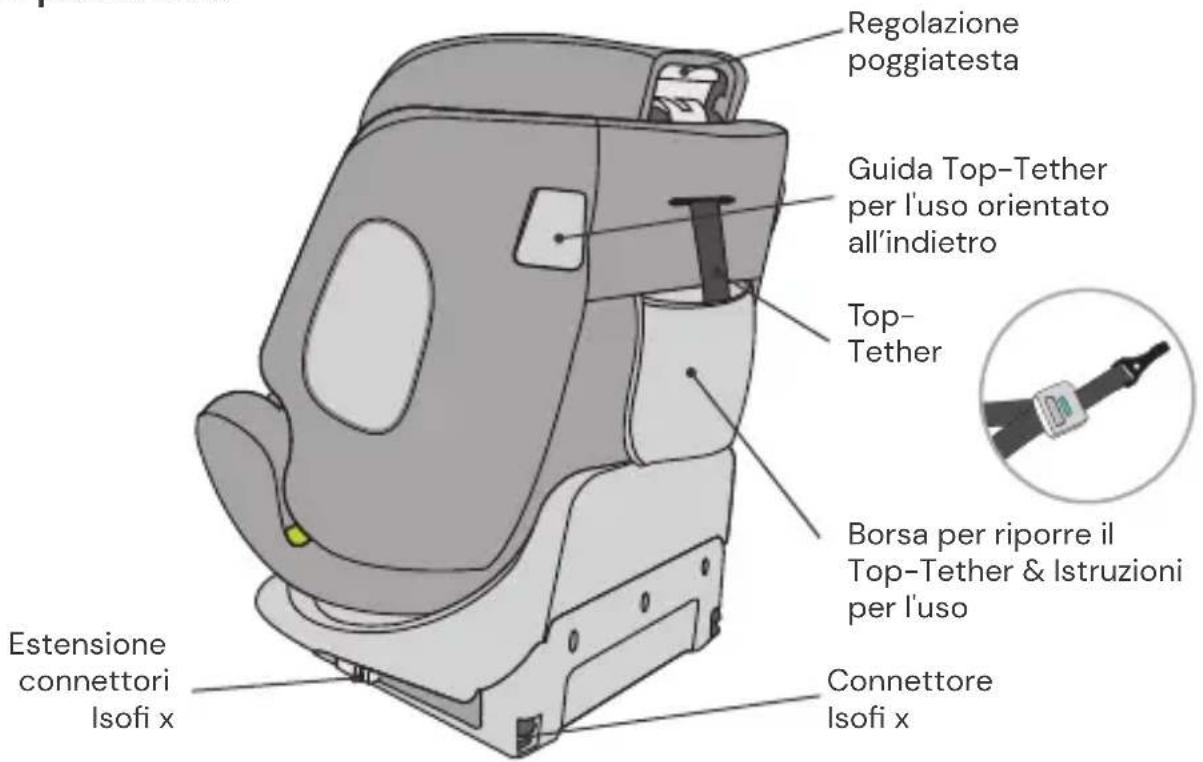

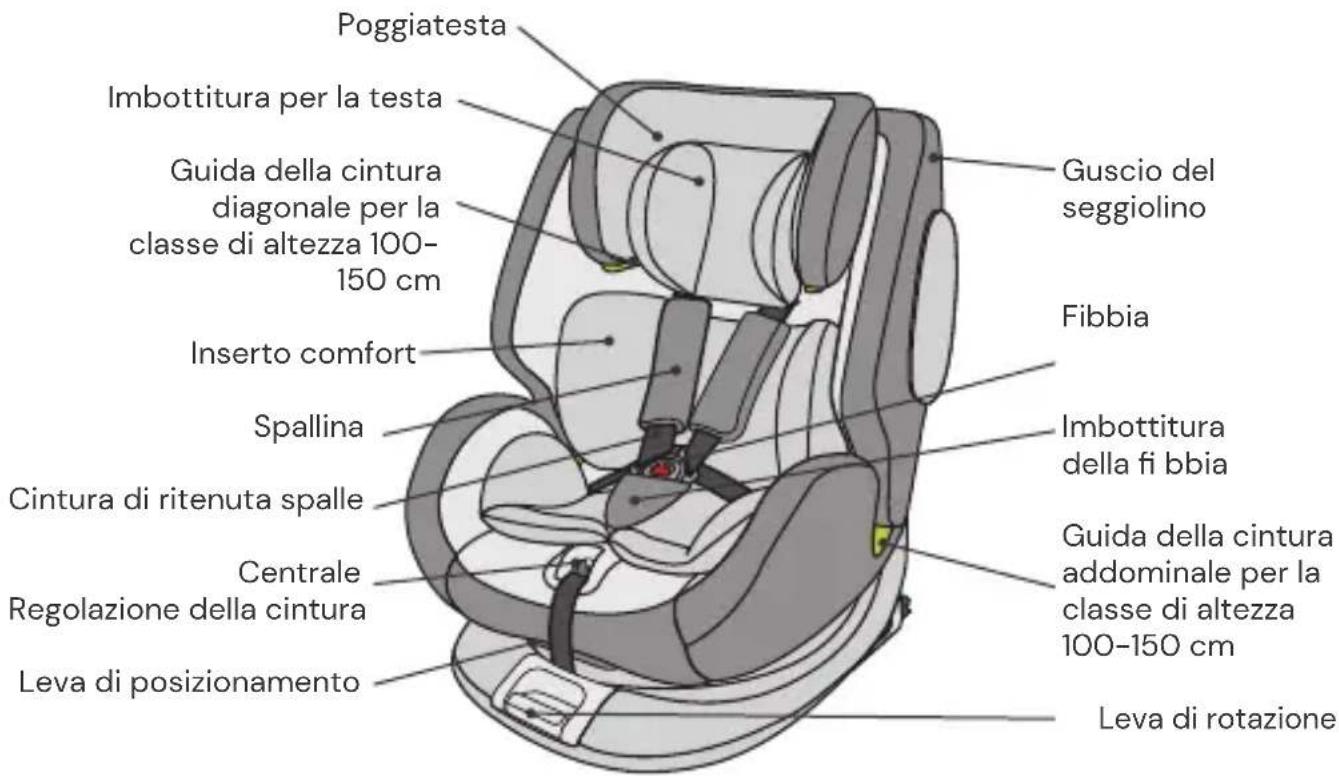

Vista anteriore Poggiatesta Inserto comfort Cintura di ritenuta spalle Centrale Regolazione della cintura Leva di posizionamento Leva di rotazione Estensione connettori Isofi x Guscio del seggiolino Imbottitura per la testa Spallina Fibbia Imbottitura della fi bbia Regolazione poggiatesta Connettore Isofi x Vista posteriore Guida Top-Tether per l'uso orientato all’indietro Borsa per riporre il Top-Tether & Istruzioni per l'uso Guida della cintura addominale per la classe di altezza 100-150 cm Guida della cintura diagonale per la classe di altezza 100- 150 cm Top- Tether- 54 -

Impostazione dell’angolo di inclina- zione del seggiolino auto

• Azionare con una mano la leva di posizionamento posta nella parte ante- riore inferiore del guscio del seggiolino.

• Tenere il guscio del seggiolino con l'altra mano e regolare l'angolazione. Sono possibili le seguenti posizioni: (osservare l’etichetta sul seggiolino) Orientato all’indietro, Corporatura 40-75 cm, posizione: R1 Corporatura 76-105 cm, posizione: R2 Orientato in avanti, Corporatura 76-105 cm, almeno 15 mesi di età: 4 posizioni (da 1 a 4) Rivolto in avanti, altezza: 100-150 cm: 1 posizione (1) Rotazione del seggiolino auto

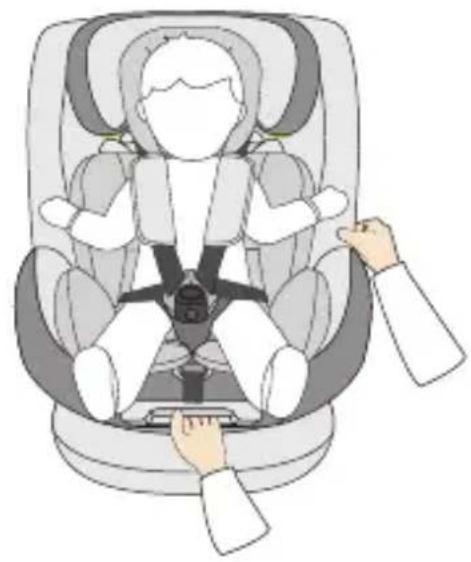

• Tirando con una mano la leva di rotazione sulla parte anteriore della base, con l’altra mano è possibile ruotare l’unità di seduta nella direzione di marcia desiderata.

• La posizione orientata in avanti è adatta sol- tanto a bambini con un’età minima di 15 mesi e un’altezza minima di 76 cm. La posizione orientata all'indietro è progettata per bambini di altezza compresa tra 40 e 105 cm e con un peso massimo di 18 kg.

• La posizione laterale è riservata esclusivamen- te all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio.- 55 -

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nell’area del seggiolino. Tenere la fi bbia con l’altra mano e slacciare con cautela le cinture allacciate.

• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fi bbia, estrarre le due linguette della fi b- bia e separarle.

• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia.- 56 -

Regolazione del poggiatesta

• Slacciare la cintura e tirare la leva per la rego- lazione del poggiatesta sul retro del seggiolino auto. Muovere il poggiatesta fi no ad innestarlo all’altezza desiderata.

• Assicurarsi che le cinture di ritenuta spalle fuo- riescano dal seggiolino auto appena sopra le spalle del bambino.

• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato. Imbottitura per la testa e inserto comfort

• L’imbottitura per la testa e l'inserto comfort sono progettati per bambini con un'altezza di 40-75 cm.

• Rimuovere entrambi gli inserti non appena il bambino ha superato l’altezza specifi cata. Connettori Isofi x

• Premere entrambi i pulsanti laterali dei con- nettori Isofi x per estendere in lunghezza i con- nettori Isofi x.

• Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare.

• Far scorrere il seggiolino fi no a farlo aderi- re saldamente allo schienale del sedile auto. Premere di nuovo singolarmente sul lato de- stro e sinistro del seggiolino e assicurarsi che i connettori siano completamente inseriti e che il seggiolino non traballi. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde.- 57 -

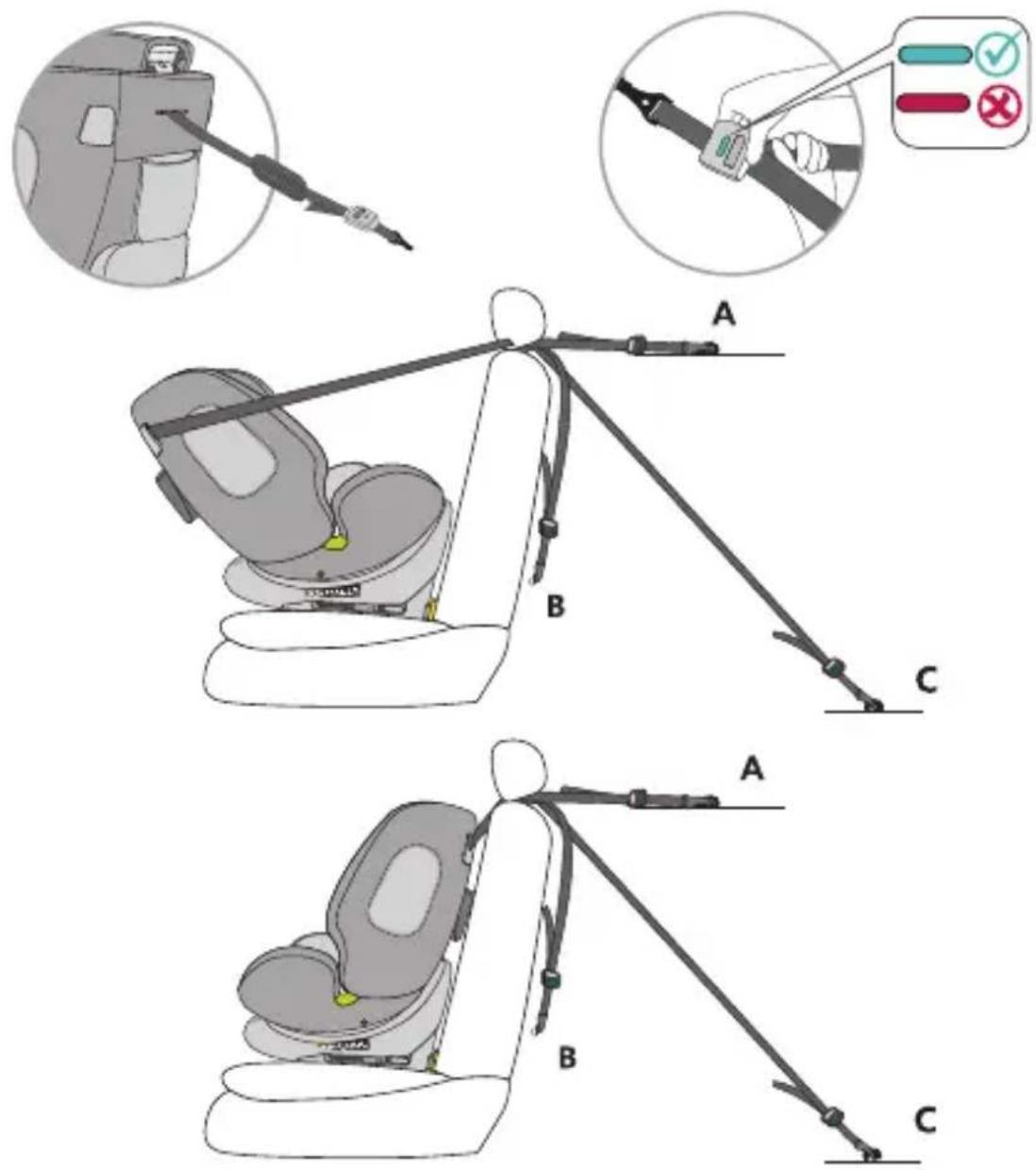

Top-Tether per classe di altezza 40-105 cm

• Rimuovere la Top-Tether dal borsa portaoggetti.

• Per slacciare la cinghia Top-Tether, premere con una mano il pulsante grigio e tirare con l’altra mano il lato dell’ancoraggio della cintura alla lunghezza desiderata.

• Per fi ssare la cinghia Top-Tether, agganciare l’ancoraggio al punto di fi ssaggio sul sedile dell’auto e tirarlo fi no a stringerlo il più possibile. L’indicatore non diventa verde fi nché la cintura non è suffi cientemente tesa.

• Quando si utilizza il seggiolino per bambini orientato all'indietro, la Top-Tether deve essere infi lata nella guida Top-Tether sul lato del seggiolino auto. Idealmente, utilizzare la guida per l'interno dell'auto per garantire la rotazione della portiera dell'auto per facilitare l'ingresso e l'uscita.

• La cinghia Top-Tether è necessaria solo per le taglie 40-105 cm. Nella classe di dimensioni 100- 150 cm, è possibile riporre la cinghia Top-Tether nel borsa portaoggetti.- 58 -

Sistemazione della cintura a 5 punti per classe di altezza 100-150 cm

• Aprire il rivestimento del sedile sul retro del seggiolino e sfi lare le spalline dai loro ganci (fi g. A). Aprire le spalline tramite i pulsanti in modo da poterle rimuovere completamente dal seggiolino (Fig. B). Rimuovere anche l’imbottitura della fi bbia.

• Allentare il sistema di cinghie fi no alla lunghezza massima.

• Riporre la cintura Top-Tether nell’apposita borsa sul retro del seggiolino.

• Aprire il coperchio nella zona posteriore in corrispondenza dei pulsanti e ripiegarlo. Ripiegare lateralmente anche la parte inferiore del rivestimento del poggiatesta (Fig. C).

• Aprire il sistema di cinghie e portare le spalline dietro il rivestimento.

• Estrarre con cautela il rivestimento nella zona del sedile in modo da far passare la fi bbia nell’a- pertura del rivestimento del sedile.

• Inserire le linguette della fi bbia nella fi bbia e riporla nell'incavo della zona del sedile (Fig. D).

• Rimettere il rivestimento sulla zona del sedile assicurandosi che il rivestimento si trovi alla sua tacca.

• Riportare nella posizione iniziale la parte inferiore del rivestimento del poggiatesta e ripiegare verso l’alto il rivestimento dello schienale e chiuderlo con i suoi pulsanti.

• Conservare le imbottiture rimosse in un luogo sicuro per un utilizzo successivo. A B C D- 59 -

PULIZIA Al fi ne di garantire un utilizzo prolungato del seggiolino auto, non utilizzare solventi e detergenti abra- sivi o aggressivi per pulirlo. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull’etichetta (vedi sotto). MANUTENZIONE Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini. In caso di domande o problemi, si prega di contattare il servizio clienti Osann al numero [phone]. NON candeggiare Asciugatura in tamburo a bassa temperatura Lavare a 30 °C, ciclo delicati NON stirare NON lavare a secco

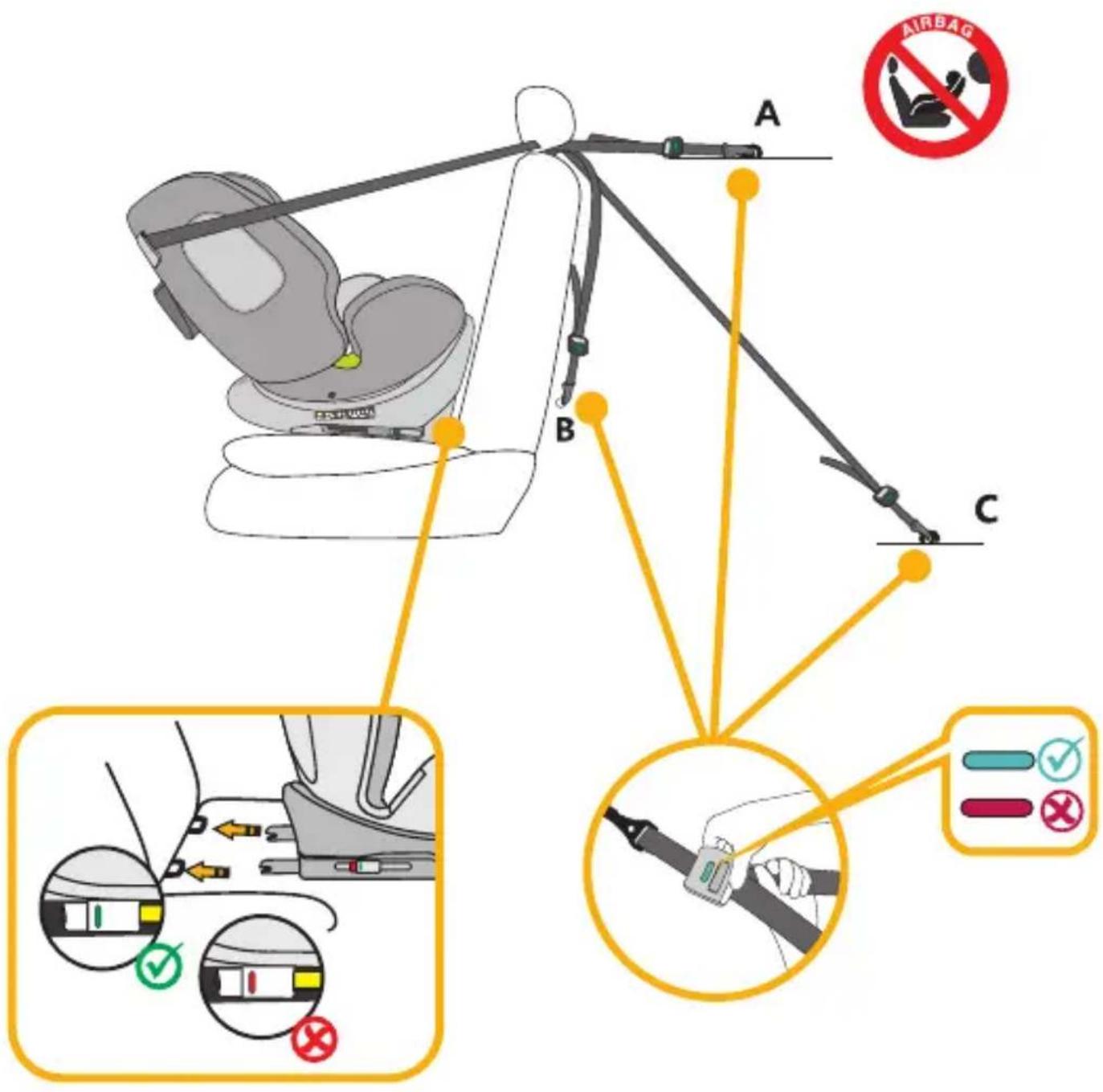

1) Classe di altezza 40-105 cm, max. 18 kg, orientato all’indietro- 61 -

1 . Regolare il seggiolino in posizione reclinata massima e ruotarlo in modo che sia rivolto verso la posizione di seduta R1 - 40-75 cm orientata all’indietro. Se l'altezza del bambino supera i 75 cm, passare alla posizione di seduta R2 - 76-105 cm. 2 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x. 3 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare. 4 . Far scorrere il seggiolino fi no a farlo aderire saldamente allo schienale del sedile auto. Premere di nuovo singolarmente sul lato destro e sinistro del seggiolino e assicurarsi che i connettori siano completamente inseriti e che il seggiolino non traballi. Assicurarsi che entrambi gli indi- catori Isofi x siano di colore verde. 5 . Estrarre la cinghia di trasmissione superiore dalla borsa e portarla alla sua massima lunghezza. 6 . La cinghia Top-Tether deve essere infi lata nell’apposita guida sul lato del seggiolino auto. Idealmente, utilizzare la guida per l'interno dell'auto per garantire la rotazione della portiera dell'auto per facilitare l'ingresso e l'uscita. 7 . Agganciare la cinghia Top-Tether al gancio corrispondente della propria auto (ad es. sul retro del sedile auto). Fare riferimento al manuale d’uso della propria auto). 8 . Stringere quindi la cinghia Top-Tether fi nché l'indicatore sulla cinghia Top-Tether non diventi verde. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 10 . Slacciare la fi bbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino. 11 . Collocare il bambino sul seggiolino auto. 12 . Regolare l’altezza del poggiatesta come descritto in precedenza. 13 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 14 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 15 . Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.- 62 -

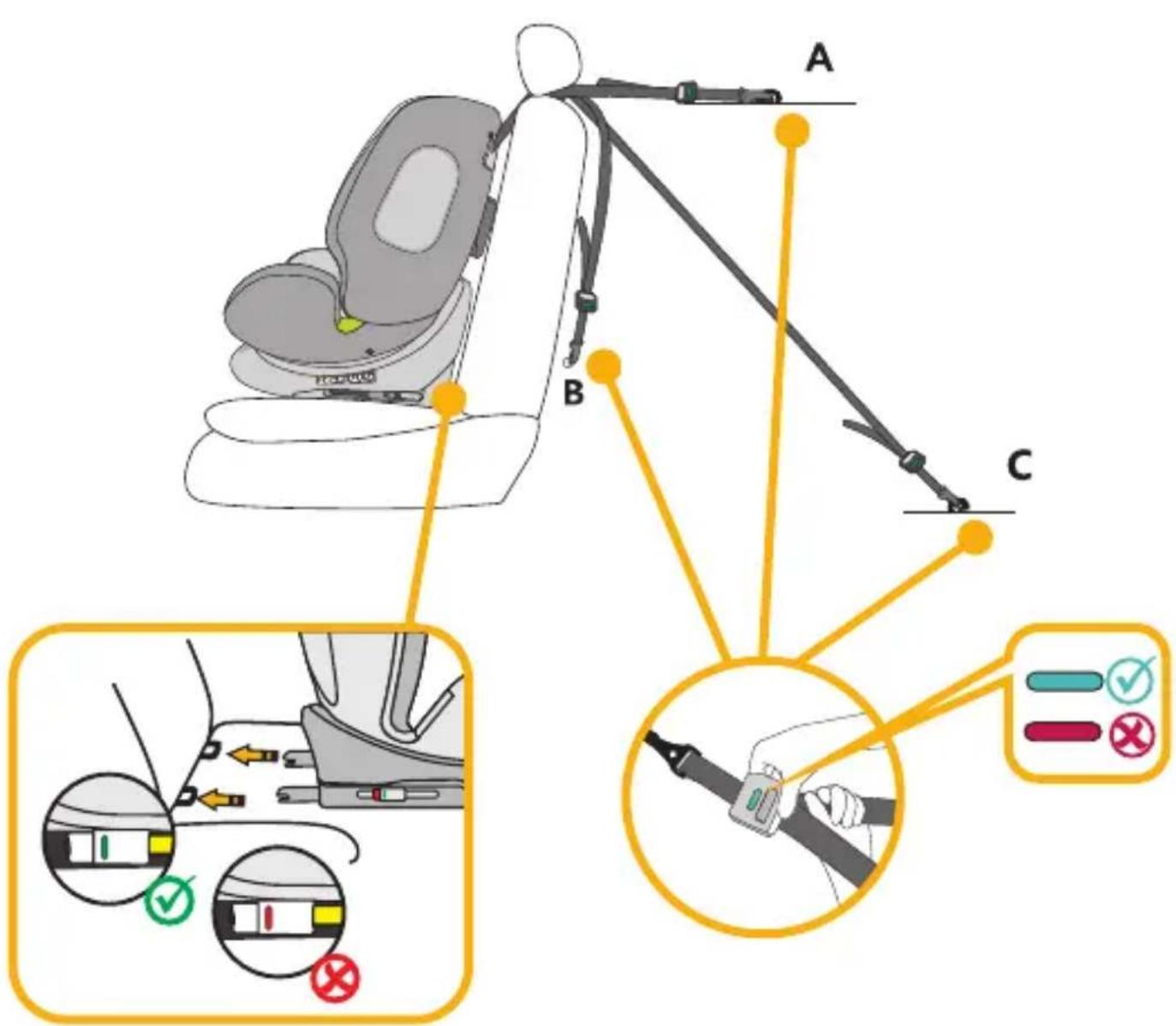

2) Classe di altezza 76-105 cm, min. 15 mesi, max. 18 kg, orientato in avanti

1 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estenderli in lunghezza. 2 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare. 3 . Far scorrere il seggiolino fi no a farlo aderire saldamente allo schienale del sedile auto. Premere di nuovo singolarmente sul lato destro e sinistro del seggiolino e assicurarsi che i connettori siano completamente inseriti e che il seggiolino non traballi. Assicurarsi che entrambi gli indi- catori Isofi x siano di colore verde. 4 . Estrarre la cinghia di trasmissione superiore dalla borsa e portarla alla sua massima lunghezza. 5 . Agganciare la cinghia Top-Tether al gancio corrispondente della propria auto (ad es. sul retro del sedile auto). Fare riferimento al manuale d’uso della propria auto). 6 . Stringere quindi la cinghia Top-Tether fi nché l'indicatore sulla cinghia Top-Tether non diventi verde. 7 . Slacciare la fi bbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino. 8 . Collocare il bambino sul seggiolino auto. 9 . Regolare l’altezza del poggiatesta come descritto in precedenza. 10 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 11 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 12 . Il seggiolino auto dispone di quattro posizioni di seduta regolabili.- 64 -

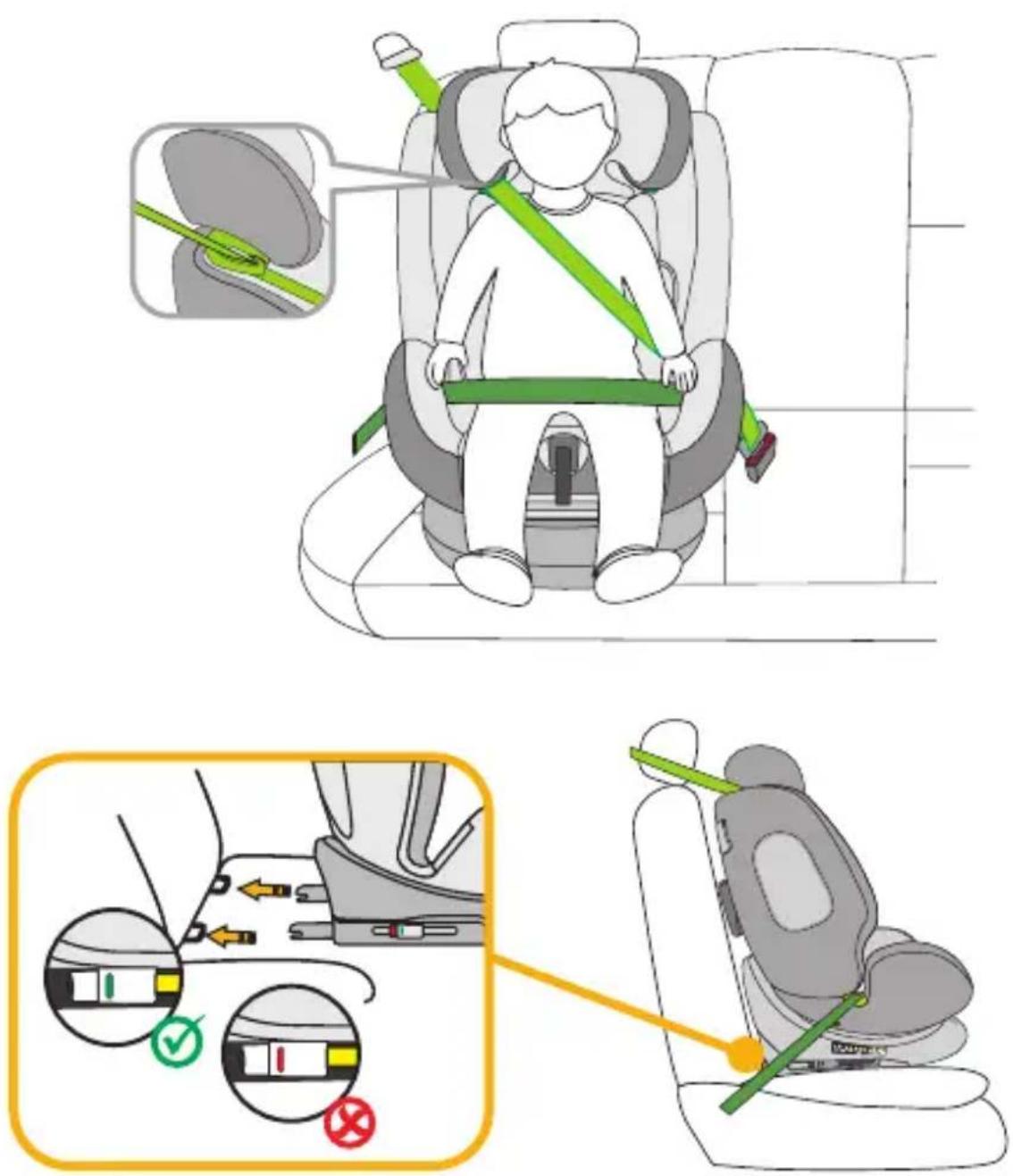

3) Altezza 100-150 cm, orientato in avanti

1 . La cintura a 5 punti e la cinghia Top-Tether del seggiolino auto devono essere riposte come descritto in precedenza. Non sono necessarie in questa classe di altezza. 2 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estenderli in lunghezza. 3 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile auto e farli innestare. 4 . Far scorrere il seggiolino fi no a farlo aderire saldamente allo schienale del sedile auto. Premere di nuovo singolarmente sul lato destro e sinistro del seggiolino e assicurarsi che i connettori siano completamente inseriti e che il seggiolino non traballi. Assicurarsi che entrambi gli indi- catori Isofi x siano di colore verde. 5 . Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto. 6 . Far passare la cintura addominale della cintura a 3 punti del veicolo attraverso la guida della cintura addominale nel zona del sedile del seggiolino auto. 7 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 8 . Collocare il bambino sul seggiolino auto. 9 . Regolare l’altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all’altezza delle spalle del bambino. 10 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione. 11 . Chiudere la fi bbia della cintura a 3 punti fi nché non si sente un “clic”. 12 . Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto, che è rivolta verso la fi bbia dell’auto. 13 . Tirare la cinghia diagonale per tenderla. Accertarsi che le cinghie non siano attorcigliate. 14 . La posizione di seduta deve essere impostata sulla posizione 1. Installazione senza Isofi x: In alternativa, nella classe di altezza 100-150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.- 66 -
