MANUALE UTENTE Taos360 midi Osann

Grazie per aver scelto il nostro seggiolino auto per bambini. In caso di domande riguardo al prodotto, rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 76 e 150 cm.
• Installazione orientata all'indietro da 76 a 105 cm di altezza del bambino si effettua utilizzando i connettori Isofix e la cinghia Top Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.
• L'installazione orientata in avanti, da 76 a 105 cm di altezza del bambino e con un'età minima di 15 mesi, avviene con l'ausilio dei connettori Isofix e della cinghia Top Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino.
• L'installazione orientata in avanti nei bambini di altezza compresa tra 100 e 150 cm avviene con l'ausilio dei connettori Isofi x. La cinghia Top Tether non è necessaria per questa classe di altezza. Il bambino viene allacciato tramite la cintura a 3 punti dell'auto. In alternativa, per la classe di altezza 100-150 cm il seggiolino per auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.

IMPORTANTE

NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

PERICOLO ESTREMO

Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro per la classe di altezza da 76 a 105 cm, NON fi ssare il seggiolino auto sul sedile anteriore se è presente un airbag, a meno che non ci sia la possibilità di disattivare l'airbag. A tale scopo, leggere le istruzioni d'uso del veicolo.

AVVISO

AVVISO (76–105 cm):

Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n° 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

Il sistema di ritenuta per bambini può essere utilizzato su tutti i sedili Isofi x, purché sia presente anche un gancio di fi ssaggio per la cinghia Top Tether.

NOTA (100-150 cm):

si tratta di un rialzo per bambini i-Size ottimizzato. È omologato ai sensi del regolamento n° 129 per l'utilizzo principalmente su "sedili i-Size", come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. In caso di dubbio rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

Il rialzo i-Size è un dispositivo ottimizzato utilizzabile anche su tutti i sedili della categoria "universale" a condizione che non sia in contrasto con l'interno del veicolo.

In caso di dubbio, contattare il produttore del seggiolino o il rivenditore.

76-105 cm: solo se sono disponibili i connettori Isofi x e un gancio di fi ssaggio per la cinghia Top Tether. Per l'uso orientato all'indietro, inoltre, solo se l'airbag può essere disattivato.

100-150 cm: solo se è disponibile almeno una cintura a 3 punti secondo la norma ECE R16. In aggiunta è possibile utilizzare i connettori Isofi x, se disponibili. Non è consentito il fi ssaggio del bambino solo con una cintura a 2 punti.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

Classe di altezza	Direzione di montaggio	Installazione Tipo		Dispositivo di sicurezza del bambino
76–105 cm	Orientato all'indietro	Connettori Isofi x e Top Tether	i-Size	Cintura a 5 punti del seggiolino auto
76–105 cm	Orientato in avanti	Connettori Isofi x e Top Tether	i-Size	Cintura a 5 punti del seggiolino auto
100–150 cm	Orientato in avanti	Connettori Isofi x e cintura a 3 punti dell'auto	Rialzo i-Size	Cintura a 3 punti dell'auto
100–150 cm	Orientato in avanti	Cintura a 3 punti dell'auto	Rialzo i-Size	Cintura a 3 punti dell'auto

AVVERTENZA

• Si prega di leggere attentamente il presente manuale prima dell'uso al fine di garantire la sicurezza del bambino. Conservare il presente manuale. La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Il seggiolino può essere utilizzato con il proprio sistema di cinture a 5 punti solo per bambini di peso inferiore ai 18 kg e altezza fi no a 105 cm.
• Per bambini di peso superiore ai 18 kg e un'altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.
• L'installazione del seggiolino può avvenire orientato all'indietro e in avanti con i connettori Isofi x e la cinghia Top Tether. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.
• Per l'installazione con Isofi x: leggere attentamente il manuale del costruttore dell'auto.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare il presente seggiolino per auto in casa. Il seggiolino per auto è concepito esclusivamente per l'utilizzo in auto.
• Non lasciare mai il bambino incustodito sul seggiolino.
• Non collocare il seggiolino auto per bambini orientato all'indietro su un sedile anteriore con l'airbag attivato. Ciò può causare lesioni gravi o portare alla morte.
• Il seggiolino per bambini deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.
• Per motivi di sicurezza, il seggiolino auto per bambini deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinture che fissano il seggiolino auto per bambini al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla sua corporatura. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere fissati correttamente.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collo-cati e installati in modo da non restare incastrati in un sedile mobile o in una portiera del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifiche o integrazioni al prodotto senza il consenso dell'autorità competente. L'inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del vostro bambino.
• Questo seggiolino è progettato per bambini con un'altezza massima di 150 cm. Non sovracca- ricare il seggiolino per bambini trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.
• La fodera del seggiolino non deve essere sostituita con una diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.

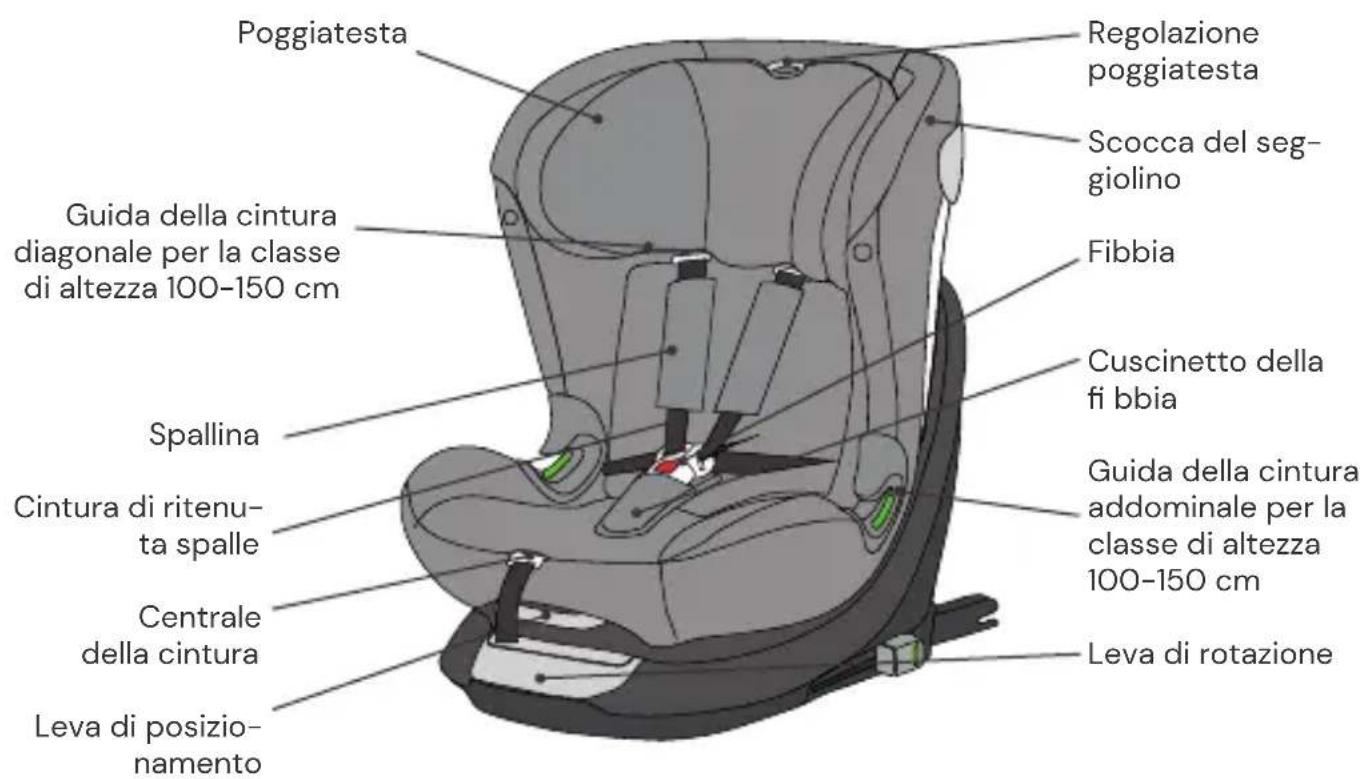

PARTI DEL SEGGIOLINO

Vista anteriore

Poggiatesta Regolazione poggiatesta Scocca del seggiolino Fibbia Cuscinetto della fi bbia Spallina Guida della cintura di ritenuta spalle Cintura di ritenu-ta spalle Centrale della cintura Leva di posizio-namento Guida della cintura addominale per la classe di altezza 100-150 cm Leva di rotazione

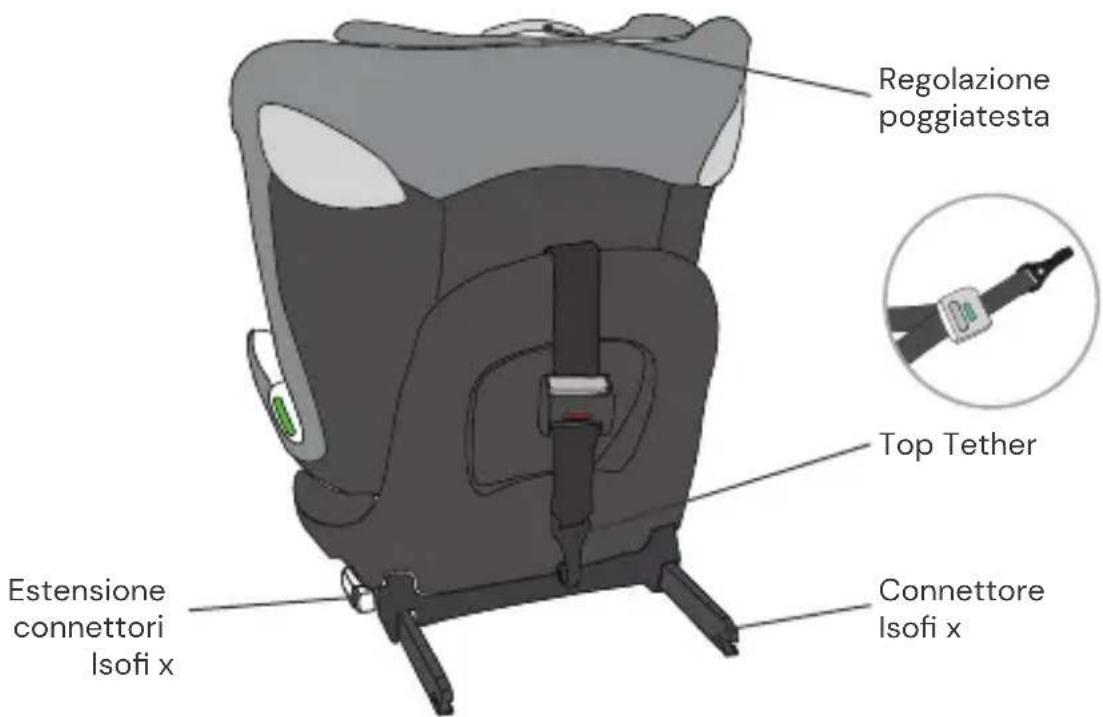

Vista posteriore

Regolazione poggiatesta Top Tether Estensione connettori Isofi x Connettore Isofi x

UTILIZZO DEL SEGGIOLINO AUTO

Impostazione dell'angolo di inclinazione del seggiolino auto per bambini

• Azionare la leva di posizione sulla parte anteriore inferiore del guscio del sedile con una mano.
• Tenere la scocca del seggiolino con l'altra mano e regolare l'angolazione.

Sono possibili le seguenti posizioni: (osservare l'etichetta sul seggiolino)

Orientato all'indietro, Altezza 76–105 cm, posizione: R

Orientato in avanti,

Altezza 76–105 cm,

almeno 15 mesi di età:

4 posizioni (da 1 a 4)

Rivolto in avanti, altezza: 100–125 cm: 4 posizioni (1–4) 126–150 cm: 1 posizione (1)

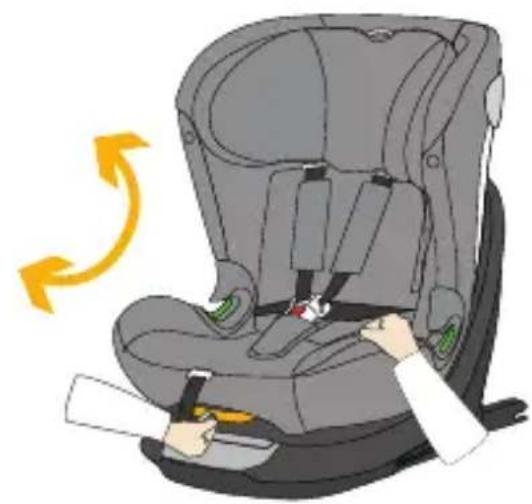

Rotazione del seggiolino auto

• Con una mano tirare la leva di rotazione sulla parte anteriore della base e con l'altra mano è possibile ruotare il sedile nella direzione di marcia desiderata.
• La posizione orientata in avanti è adatta soltanto a bambini con un'età minima di 15 mesi e un'altezza minima di 76 cm. La posizione orientata all'indietro è progettata per bambini di altezza compresa tra 76 e 105 cm e con un peso massimo di 18 kg.
• La posizione laterale è riservata esclusivamente all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio.

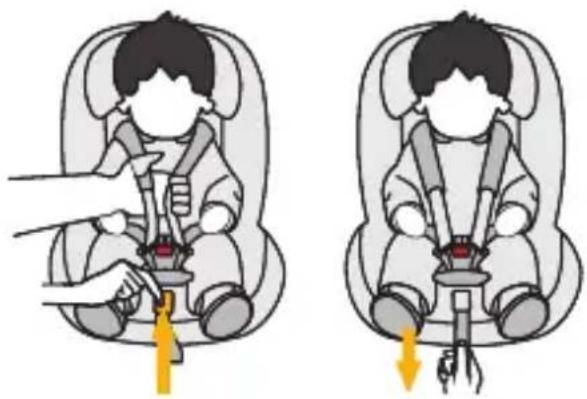

Regolazione della cintura

• Spingere il pulsante di regolazione della cintura attraverso la piccola apertura nella parte anteriore del rivestimento del sedile. Tenere la fi bbia con l'altra mano e allentare con cautela le cinture allacciate.
• Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinture non siano attorcigliate.

Apertura/chiusura della cintura

• Per sbloccare la cintura premere il pulsante della fi bbia, estrarre le due linguette della fi b-bia e separarle.
• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia.

Click

IT

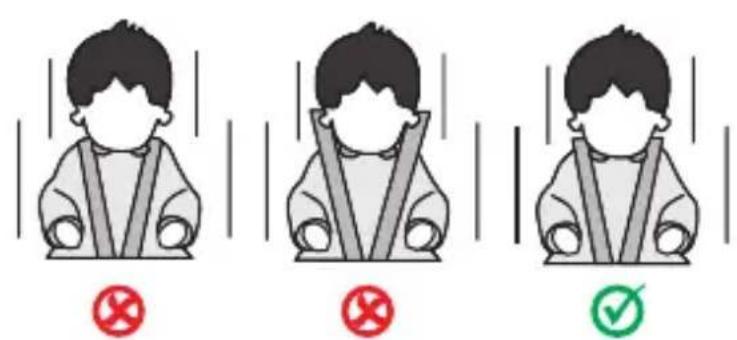

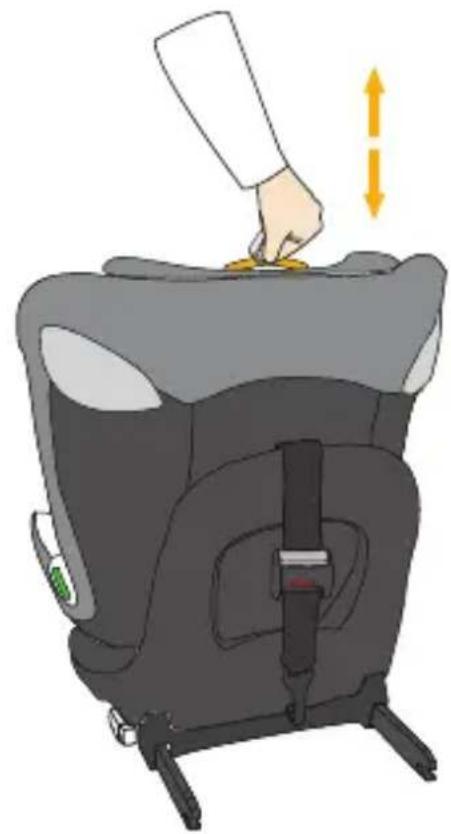

Regolazione del poggiatesta

• Allentare la cintura e tirare la leva per la regolazione del poggiatesta posta sul retro del seggiolino auto per bambini. Muovere il poggiatesta fi no ad innestarlo all'altezza desiderata.
  • Assicurarsi che gli spallacci fuoriescano dal seggiolino appena sopra le spalle del bambino.
• Rilasciare la leva e assicurarsi che il poggiate-sta sia innestato.

• Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
• Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli.
• Far scorrere il seggiolino auto fi no a farlo ade- rire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix siano di colore verde.

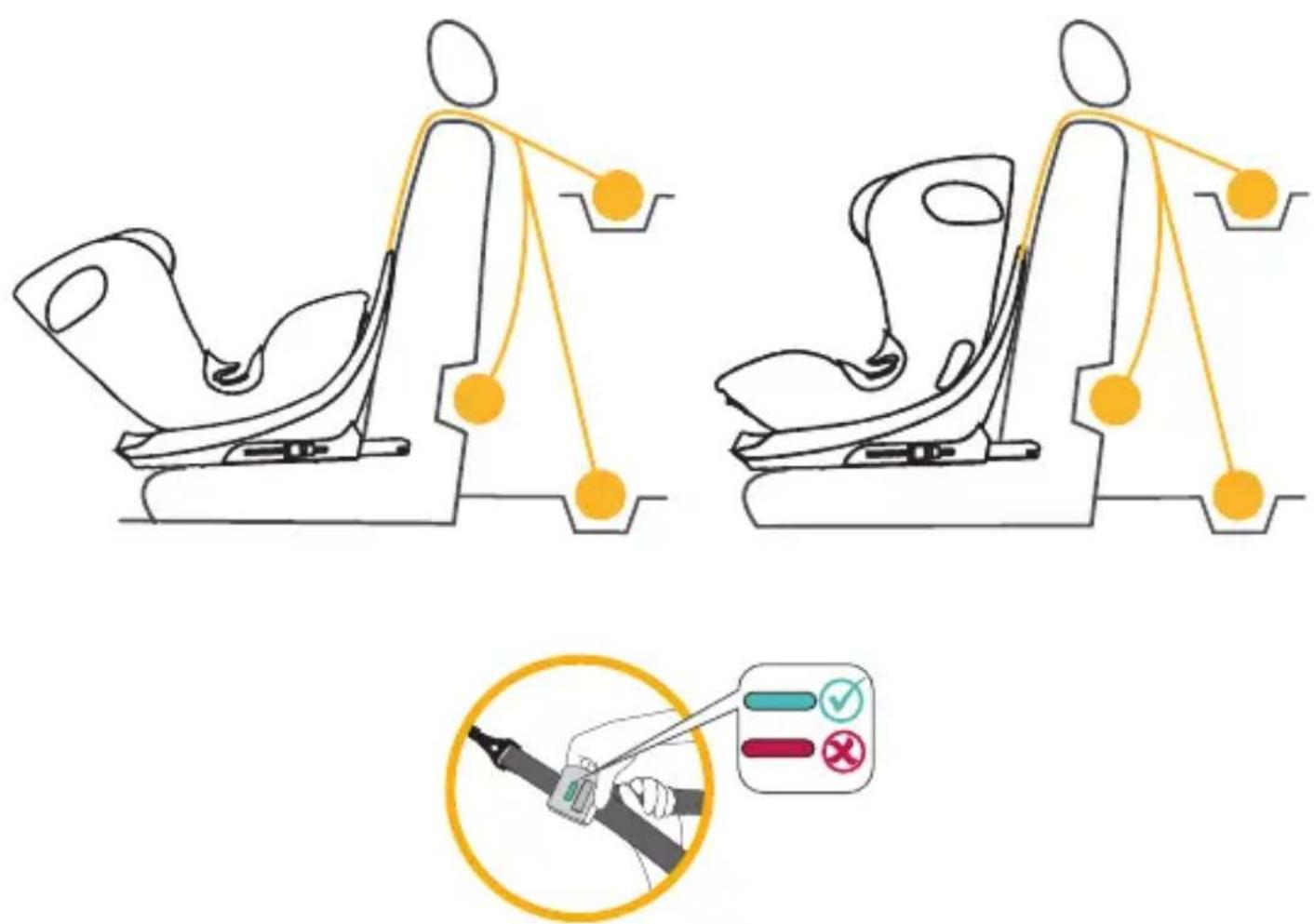

Top Tether per classe di altezza 76-105 cm

• Estrarre il Top Tether dall'alloggiamento.
• Per estrarre il Top Tether premere con una mano il pulsante grigio e tirare con l'altra mano il lato dell'ancoraggio della cintura alla lunghezza desiderata.
• Per fissare la cinghia Top Tether, agganciare l'ancoraggio al punto di fissaggio sul sedile dell'auto (ad esempio sul retro del seggiolino dell'auto o nel bagagliaio. Fare riferimento al manuale d'uso della propria auto) e tirarlo il più stretto possibile. L'indicatore non diventa verde fi nché la cin-tura non è suffi cientemente tesa.
• La cinghia Top Tether è necessaria solo per le taglie 76–105 cm. Nella classe di dimensioni 100–150 cm, la cinghia Top Tether può essere riposta nella borsa portaoggetti.

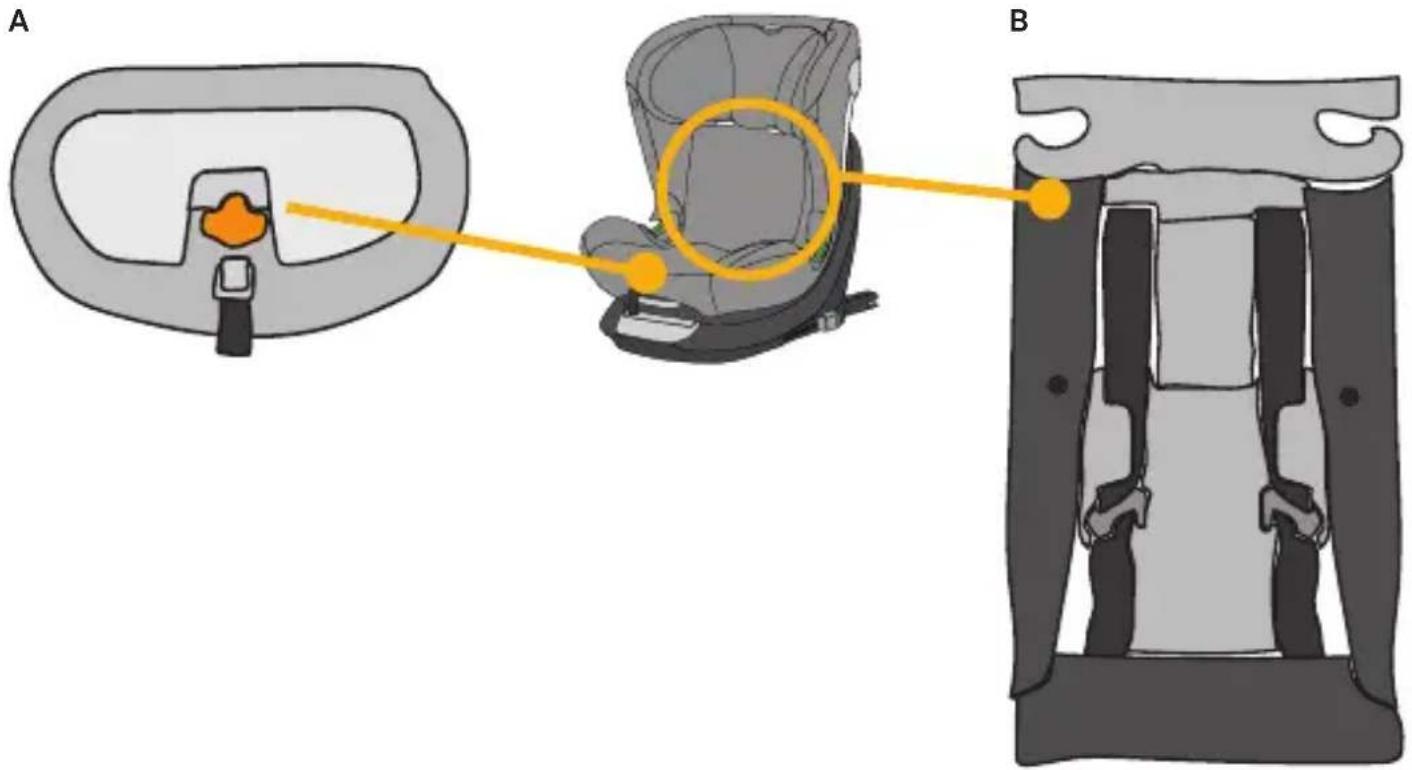

Sistemazione della cintura a 5 punti per la classe di altezza 100–150 cm

• Allentare il sistema di cinghie fi no alla lunghezza massima e aprirlo.
• Aprire le spalline tramite i pulsanti e sfilarle dai relativi ganci in modo da poterle rimuovere completamente dal seggiolino. Rimuovere anche l'imbottitura della fi bbia.
• Estrarre con cautela il rivestimento della seduta in modo da far passare la fibbia della cintura di sicurezza attraverso l'apertura nel rivestimento della seduta.
• Riporre la fi bbia della cintura nell'incavo della zona del sedile (Fig. A).
• Rimettere il rivestimento sulla zona del sedile.
• Aprire il coperchio nella zona posteriore in corrispondenza dei pulsanti e ripiegarlo. Ripiegare lateralmente anche la parte inferiore del rivestimento del poggiatesta.
• Portare gli spallacci dietro il rivestimento.
• Riporre le linguette della fibbia della cintura nella parte posteriore del seggiolino auto e infilare gli spallacci nelle apposite asole di guida (Fig. B).
• L'eventuale lunghezza in eccesso degli spallacci può essere riposta nella zona di seduta sotto il rivestimento del sedile e la sua imbottitura.
• Riportare nella posizione iniziale la parte inferiore del rivestimento del poggiatesta, ripiegare verso l'alto il rivestimento dello schienale e chiuderlo con i suoi pulsanti.
• Conservare le imbottiture rimosse in un luogo sicuro per un utilizzo successivo.

A B

PULIZIA

Al fi ne di garantire un utilizzo prolungato del seggiolino auto per bambini, per la sua pulizia non utilizzare solventi e detergenti abrasivi o aggressivi. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicato

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura a tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente lo stato del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini.

In caso di domande o problemi si prega di contattare il servizio clienti Osann al numero [phone].

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

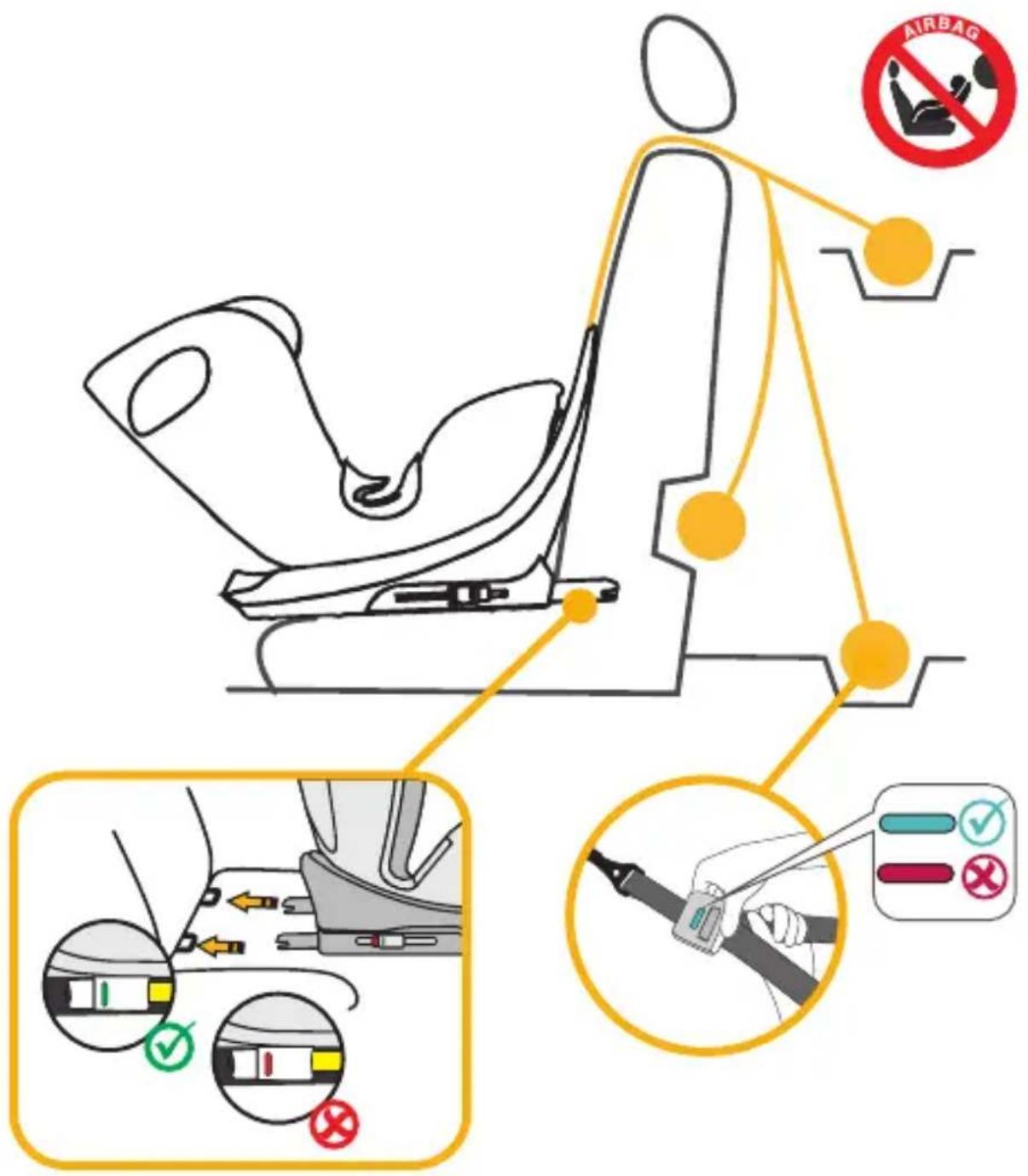

1) Classe di altezza 76–105 cm, max. 18 kg, orientato all'indietro

AIRBAG

1. Posizionare il seggiolino auto per bambini nella posizione reclinata massima e ruotarlo in modo che si trovi orientato all'indietro e nella posizione R.
2. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e innestarli.
4. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde.
5. Estrarre la cinghia Top Tether dalla custodia protettiva e tirarla fino a raggiungere la sua lun-ghezza massima.
6. Agganciare la cinghia Top Tether all'apposito gancio della propria auto (ad es. sul retro del sedile auto o nel bagagliaio) Fare riferimento al manuale d'uso della propria auto).
7. Stringere quindi la cinghia Top Tether finché l'indicatore sulla cinghia Top Tether non diventa verde.
8. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.
9. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.
10. Collocare il bambino sul seggiolino auto.
11. Regolare l'altezza del poggiatesta come descritto in precedenza.
12. Chiudere nuovamente la fi bbia della cintura fi no al "clic".
13. Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinghie non siano attorcigliate.
14. Ruotare il seggiolino nella posizione orientata all'indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

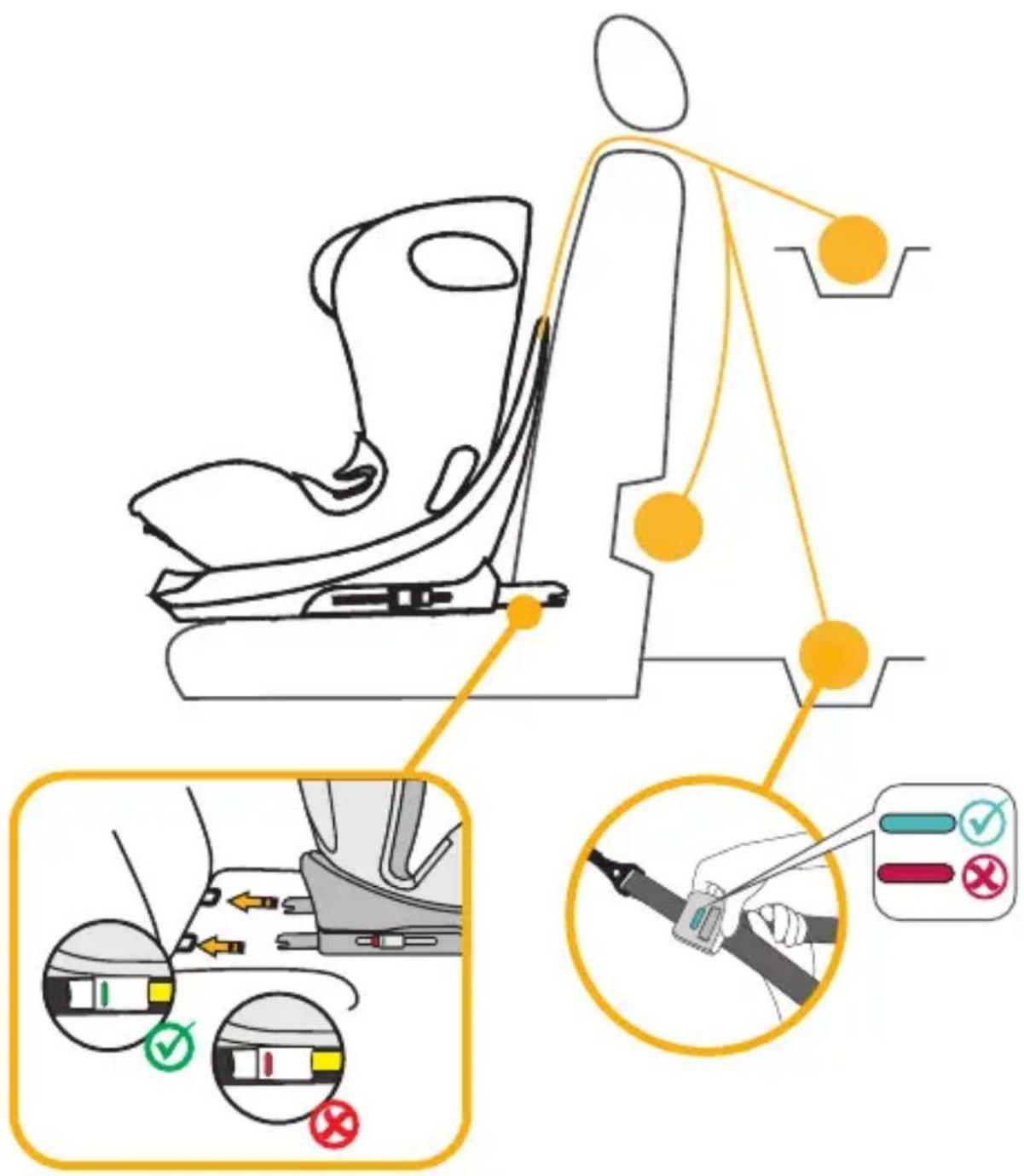

2) Classe di altezza 76–105 cm, min. 15 mesi, max. 18 kg, orientato in avanti

1. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
2. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e innestarli.
3. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
4. Estrarre la cinghia Top Tether dalla custodia protettiva e tirarla fino a raggiungere la sua lun-ghezza massima.
5. Agganciare la cinghia Top Tether all'apposito gancio della propria auto (ad es. sul retro del sedile auto o nel bagagliaio) Fare riferimento al manuale d'uso della propria auto).
6. Stringere quindi la cinghia Top Tether finché l'indicatore sulla cinghia Top Tether non diventa verde.
7. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.
8. Collocare il bambino sul seggiolino auto.
9. Regolare l'altezza del poggiatesta come descritto in precedenza.
10. Chiudere nuovamente la fi bbia della cintura fi no al "clic".
11. Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinghie non siano attorcigliate.
12. Il seggiolino auto dispone di quattro posizioni di seduta regolabili.

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

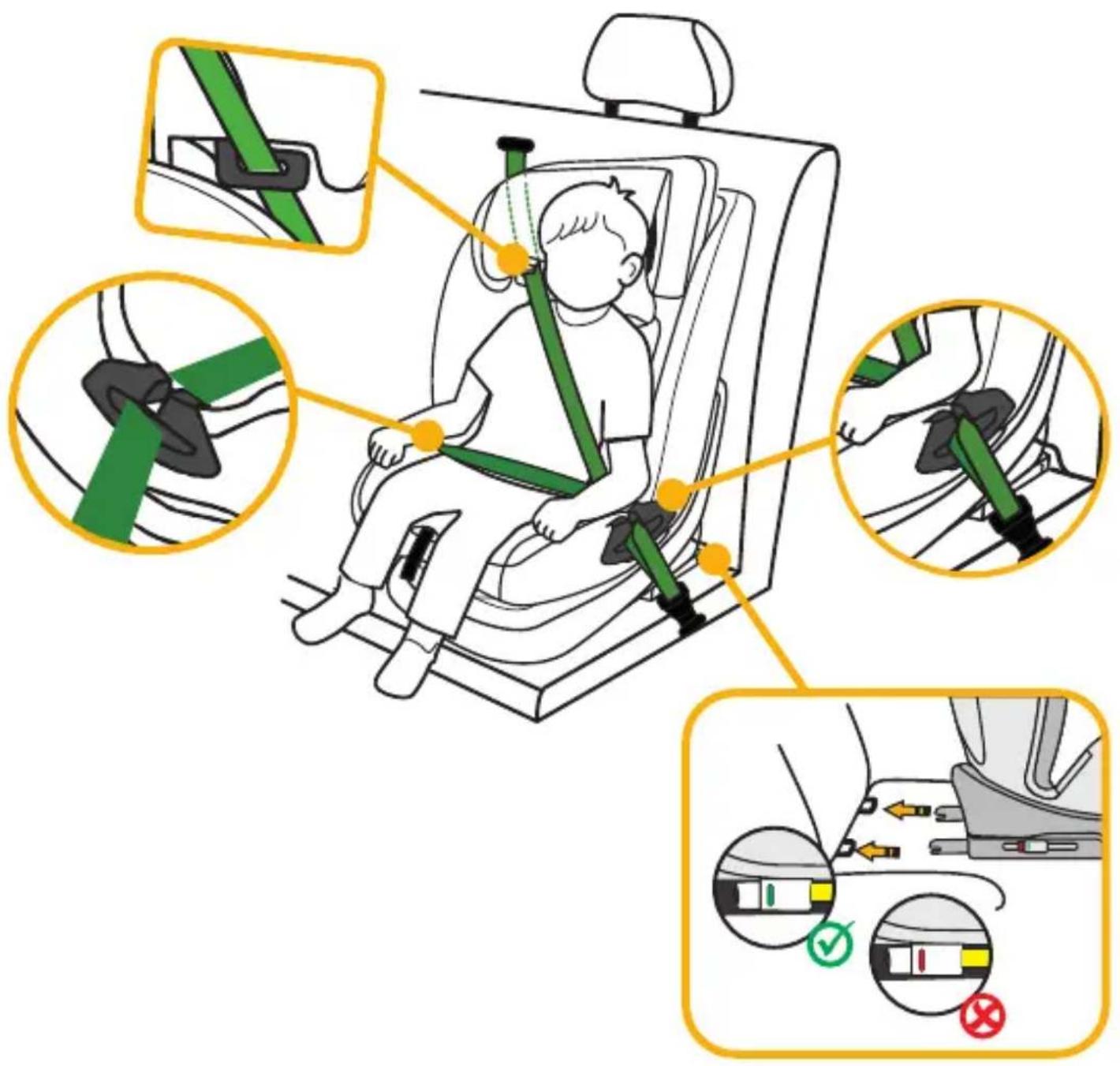

3) Altezza 100-150 cm, orientato in avanti

1. La cintura a 5 punti e la cinghia Top Tether del seggiolino auto devono essere riposte come descritto in precedenza. Non sono necessarie in questa classe di altezza.
2. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e innestarli.
4. Far scorrere il seggiolino fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto per bambini.
6. Far passare la cintura addominale della cintura a 3 punti del veicolo attraverso la guida della cintura addominale nella zona della seduta del seggiolino auto per bambini.
7. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.
8. Collocare il bambino sul seggiolino auto.
9. Regolare l'altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all'altezza delle spalle del bambino.
10. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto sia bloccato in questa posizione.
11. Chiudere la fi bbia della cintura a 3 punti fi nché non si sente un "clic".
12. Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto per bambini, che è rivolta verso la fi bbia dell'auto.
13. Tirare la cinghia diagonale per tenderla. Accertarsi che le cinture non siano attorcigliate.
14. Il seggiolino auto ha le seguenti posizioni di seduta regolabili nel senso di marcia: 100-125 cm: 4 posizioni (da 1 a 4); 126-150 cm: 1 posizione (1).

Montaggio senza Isofi x:

In alternativa, per la classe di altezza 100-150 cm il seggiolino per auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.
