MANUALE UTENTE Huddle 3 Osann

Grazie per aver scelto il nostro seggiolino auto per bambini. In caso di domande riguardo al prodotto, rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 150 cm.
• In caso di installazione orientata all'indietro per altezze da 40 a 105 cm (max. 18 kg) il seggiolino è installato con la cintura a 3 punti dell'auto. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.
• Per l'installazione in senso di marcia da 76 a 105 cm di altezza e con un'età minima di 15 mesi, il seggiolino viene installato utilizzando la cintura a 3 punti dell'auto. Il bambino è legato con la cintura a 5 punti del seggiolino.
• In caso di installazione orientata per altezze da 100 a 150 cm il bambino è legato insieme al seggiolino utilizzando la cintura a 3 punti dell'auto.

PERICOLO ESTREMO

Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile anteriore se è presente un airbag, a meno che non ci sia la possibilità di disattivare l'airbag. A tale scopo, leggere le istruzioni d'uso del veicolo.

AVVISO

AVVISO (40–105 cm):

Si tratta di un sistema di ritenuta per bambini ottimizzato della categoria "universal". È stato approvato in conformità al Regolamento UN n. 129 principalmente per l'uso sui sedili per veicoli adatti ai sistemi di ritenuta ottimizzati della categoria "universal", come specifi cato dal costruttore del veicolo nel manuale del veicolo. In caso di dubbio, è possibile consultare il costruttore del sistema di ritenuta per bambini ottimizzato o il rivenditore.

AVVISO (100–150 cm):

Si tratta di un rialzo per bambini i-Size ottimizzato. È omologato ai sensi del regolamento n. 129 per l'utilizzo primario su "sedili i-Size", come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini esteso o al rivenditore.

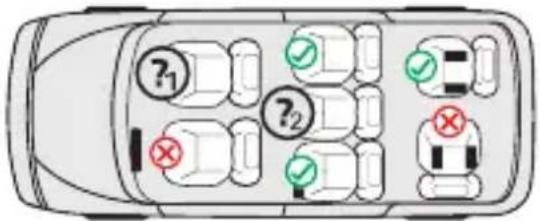

IMPORTANTE

NON UTILIZZARE IL SEGGIOLINO IN SENSO DI MARCIA FINO A QUANDO IL BAMBINO NON HA RAGGIUNTO I 15 MESI DI ETÀ.

1: Solo in presenza almeno di una cintura a 3 punti. Per l'uso orientato all'indietro, inoltre, solo se l'airbag può essere disattivato.

2: Solo in presenza almeno di una cintura a 3 punti.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

Classe di altezza	Direzione di montaggio	Installazione Tipo		Dispositivo di sicurezza del bambino
40–105 cm	Orientato all'indietro	Cintura a 3 punti dell'auto	Cintura universale	Cintura a 5 punti del seggiolino auto
76–105 cm	Orientato in avanti	Cintura a 3 punti dell'auto	Cintura universale	Cintura a 5 punti del seggiolino auto
100–150 cm	Orientato in avanti	Cintura a 3 punti dell'auto	i-Size Boo-ster seat	Cintura a 3 punti dell'auto

AVVERTENZA

• Si prega di leggere attentamente il presente manuale prima dell'uso al fine di garantire la sicurezza del bambino. Conservare il presente manuale. La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Per bambini con un peso inferiore ai 18 kg e un'altezza fino a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.
• Per bambini di peso superiore ai 18 kg e un'altezza superiore a 105 cm, il seggiolino per bambini NON può essere utilizzato con il sistema di cinture a 5 punti.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare il presente seggiolino auto per bambini in casa. Il seggiolino auto è concepito esclusivamente per l'utilizzo in auto.
  • Non lasciare mai il bambino incustodito sul seggiolino.
• Non collocare il seggiolino auto per bambini orientato all'indietro su un sedile anteriore con l'airbag attivato. Ciò può causare lesioni gravi o portare alla morte.
• Il seggiolino per bambini deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.
• Per motivi di sicurezza, il seggiolino auto per bambini deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto per bambini al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere fissati correttamente.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifiche o integrazioni al prodotto senza il consenso dell'autorità competente. L'inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del bambino.
• Questo seggiolino è progettato per bambini con un'altezza massima di 150 cm. Non sovraccari-care il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.
• La fodera del sedile non deve essere sostituita con una diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.

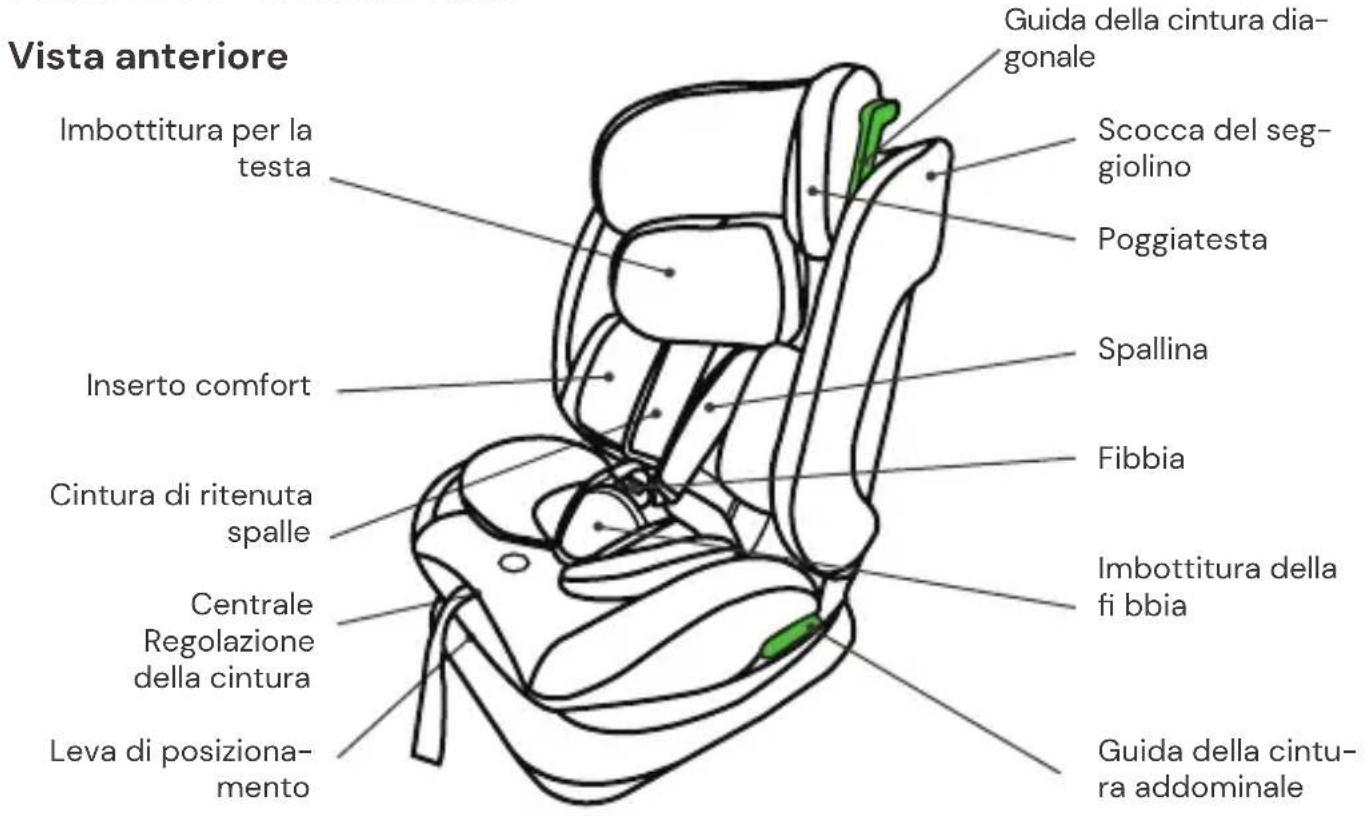

PARTI DEL SEGGIOLINO

Vista anteriore Imbottitura per la testa Inserto comfort Cintura di ritenuta spalle Centrale Regolazione della cintura Leva di posizionamento Guida della cintura diagonale Scocca del seggiolino Poggiatesta Spallina Fibbia Imbottitura della fi bbia Guida della cintura addominale

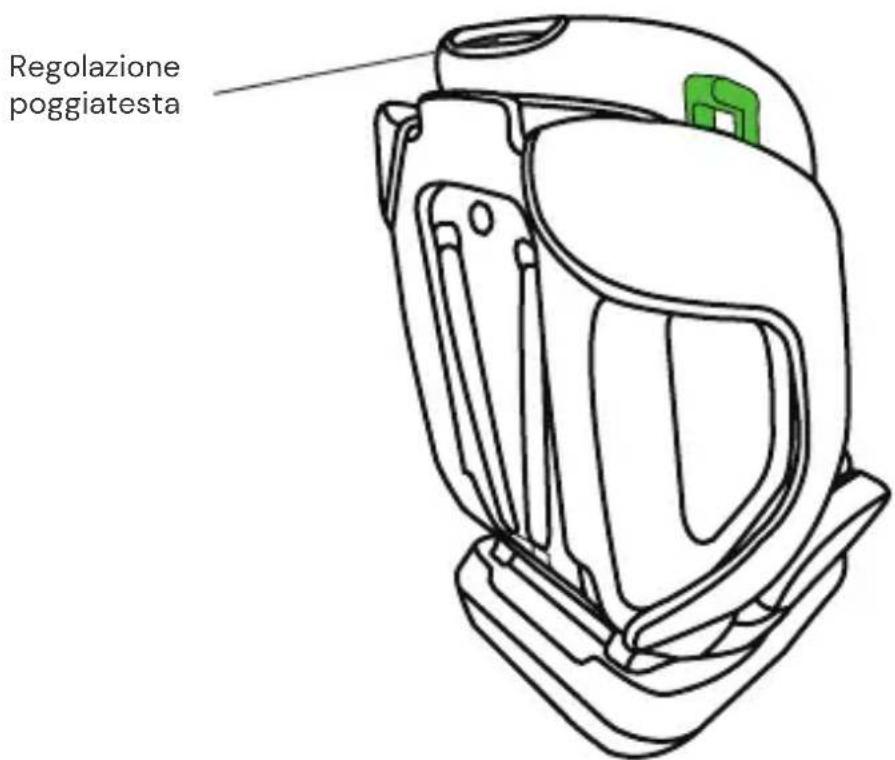

Vista posteriore

Regolazione poggiatesta

UTILIZZO DEL SEGGIOLINO AUTO

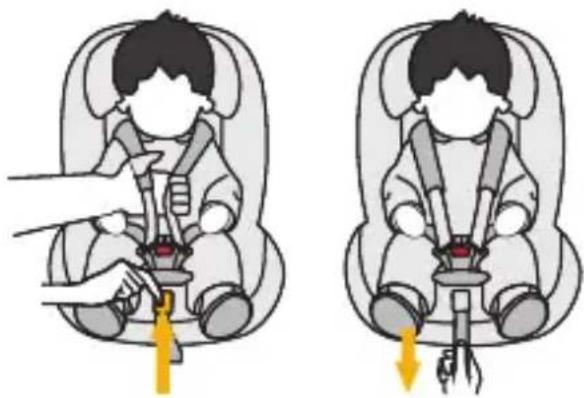

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cin-tura nella zona del sedile. Tenere la fi bbia con l'altra mano e allentare con cautela le cinture allacciate.
• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinture non siano attorcigliate.

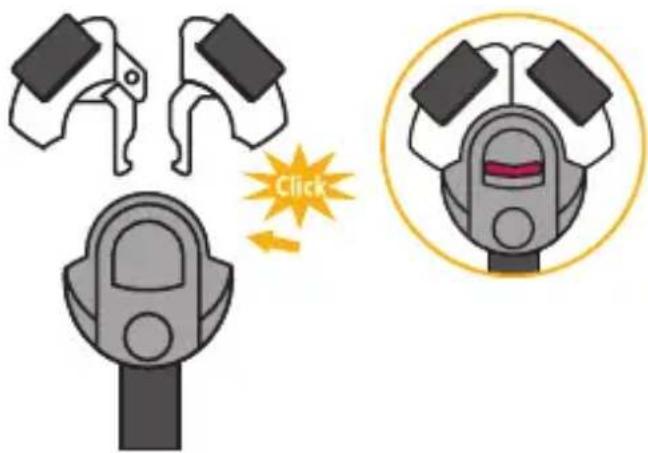

Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fi bbia, estrarre le due linguette della fi b-bia e separarle.
  • Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia.

Click

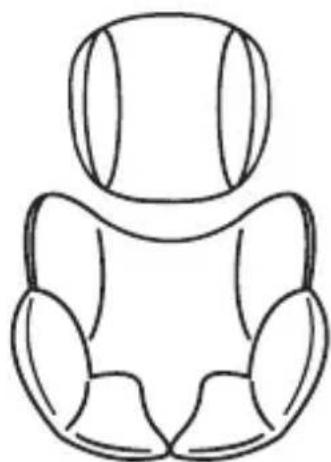

Imbottitura per la testa e inserto comfort

• L'imbottitura per la testa e l'inserto comfort sono progettati per bambini con un'altezza di 40–70 cm.
• Rimuovere entrambi gli inserti non appena il bambino abbia superato l'altezza specifi cata.

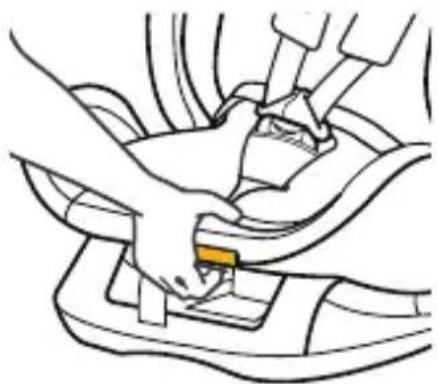

Impostazione dell'angolo di inclinazione del seggiolino auto per bambini

• Azionare con una mano la leva di posizione posta nella parte anteriore inferiore della scocca del seggiolino.
• Tenere la scocca del seggiolino con l'altra mano e regolare l'angolazione.

Sono possibili le seguenti posizioni di seduta: (osservare l'etichetta sul seggiolino)

Orientato all'indietro, altezza 40–105 cm, 1 posizione (R)

Senso di marcia, altezza 76-105 cm, almeno 15 mesi di età: 3 posizioni (1-3)

Orientato in avanti, Altezza del corpo 100–150 cm, almeno 3 anni, 1 posizione (1)

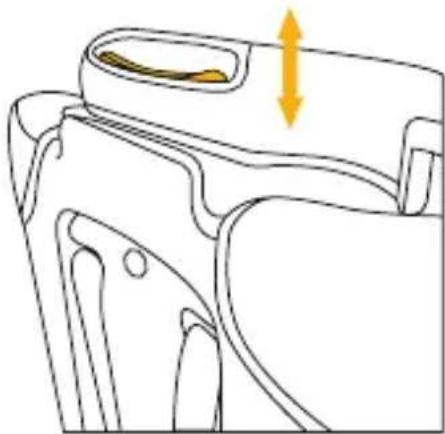

Regolazione del poggiatesta

• Allentare la cintura e tirare la leva per la regolazione del poggiatesta posta sul retro del seggiolino auto per bambini. Muovere il poggiatesta fi no ad inne-starlo all'altezza desiderata.
• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino auto per bambini appena sopra le spalle del bambino.
• Rilasciare la leva e assicurarsi che il poggiatesta sia innestato.

Unicamente orientato all'indietro (Figura illustrativa)

Unicamente orientato in avanti (Figura illustrativa)

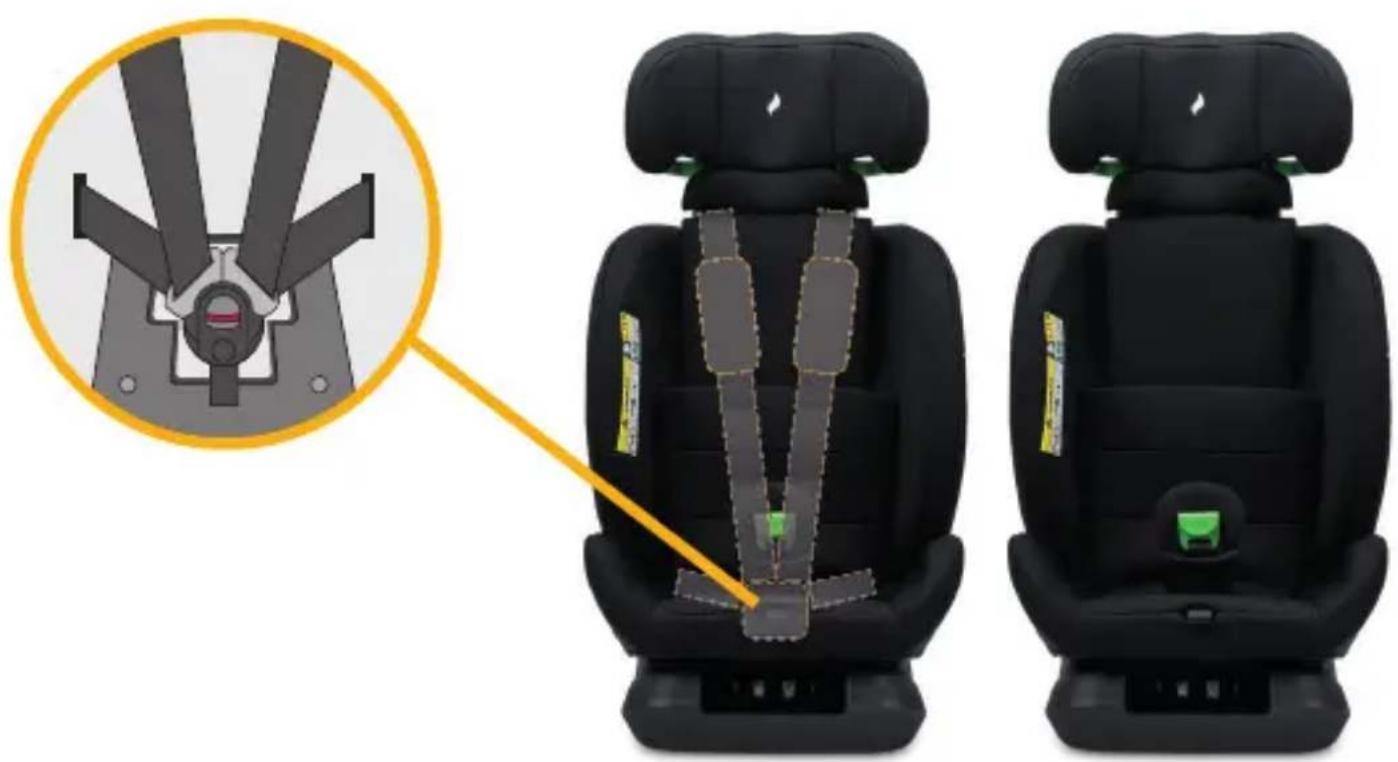

Stivaggio dell'imbracatura a 5 punti per la classe di taglia 100-150 cm

• Estendere l'imbracatura alla sua lunghezza massima.
• Aprire l'imbracatura e rimuovere il cuscinetto della fi bbia.
• Tirare con cautela il rivestimento dalla zona del sedile in modo da poter estrarre la fibbia attraverso l'apertura nel rivestimento del sedile.
• Aprire il rivestimento nella zona posteriore utilizzando i bottoni a pressione o la chiusura in velcro (a seconda del modello) e ripiegarlo in avanti.
• Inserire le linguette della fibbia dell'imbracatura nella fibbia dell'imbracatura e riporla nell'incavo nella zona del sedile. A tal fi ne, rimuovere prima i due pezzi di materiale di riempimento dall'incavo. Quindi riposizionare il pezzo più sottile sulla fi bbia della cintura nell'incavo.
• Ora riporre le cinghie e le imbottiture per le spalle dietro la parte inferiore del rivestimento del poggiatesta. Anche i cuscinetti della fi bbia della cintura possono essere rimossi completa- mente.
• Rimuovere il gancio della cintura addominale dall'incavo nella zona del sedile. Guidare il gancio verso l'alto attraverso l'apertura nel rivestimento del sedile. Ricollegare il cuscinetto della fi bbia della cintura.
• Ora ripiegare il rivestimento dello schienale e chiudere i bottoni a pressione o la chiusura in velcro.
• Allineare accuratamente il rivestimento del sedile nella zona del sedile.
• Conservare tutte le parti rimosse in un luogo sicuro.

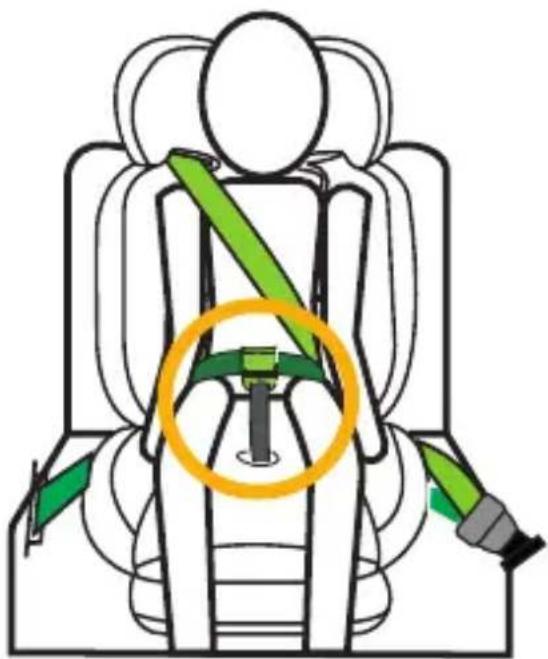

Gancio per cintura addominale per la classe di altezza 100-150 cm

• Quando si allaccia la cintura di sicurezza del bambino, assicurarsi che la cintura addominale della cintura a 3 punti dell'auto passi all'interno del gancio per cintura addominale. Assicurarsi che la cinghia non sia attorcigliata.
• ATTENZIONE: la cintura diagonale non deve passare all'interno del gancio per cintura ad-dominale.
• L'uso del gancio per la cintura addominale è facoltativo.

Al fi ne di garantire un utilizzo prolungato del seggiolino auto per bambini, non utilizzare solventi e detergenti abrasivi o aggressivi durante la pulizia del seggiolino auto per bambini. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicati

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura in tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini.

In caso di domande o problemi, si prega di contattare il servizio clienti Osann al numero [phone].

MONTAGGIO DEL SEGGIOLINO AUTO PER BAMBINI

1) Classe di altezza 40–105 cm, max. 18 kg, orientato all'indietro

A R

B

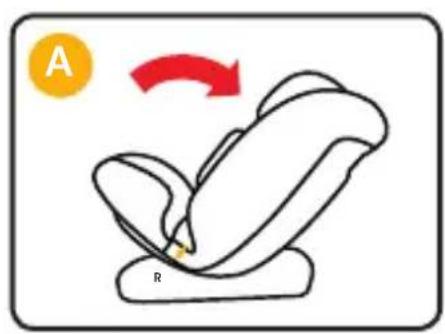

1. Impostare il seggiolino per bambini nella posizione di seduta R e posizionarlo rivolto all'indietro sul sedile del veicolo (Fig. A).

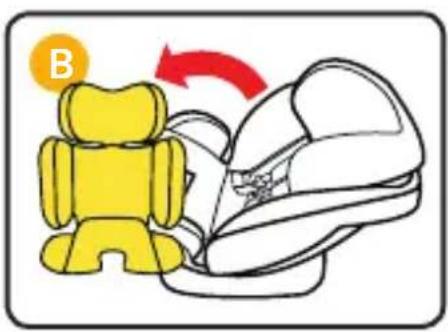

2. Aprire il sistema di cinture e rimuovere il cuscino per la testa e l'inserto comfort (Fig. B).

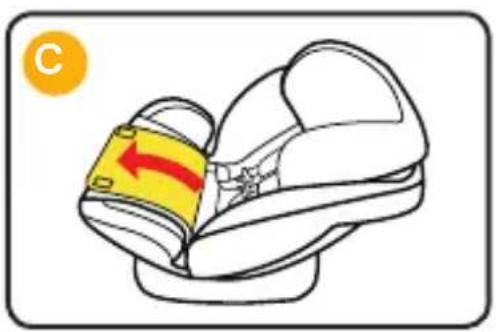

3. Aprire il rivestimento nella parte posteriore e piegarlo in avanti (Fig. C).
4. Estrarre completamente la cintura di sicurezza a 3 punti dell'auto (Fig. D).
5. Far passare la cintura addominale sulla zona del seggiolino e la cintura diagonale lungo il lato esterno del seggiolino (Fig. E.).
6. Inserire la linguetta della cintura di sicurezza a 3 punti nella fibbia della cintura di sicurezza dell'auto fi no a sentire l'innesto (Fig. F).
7. Richiudere il rivestimento nell'area posteriore. La cintura addominale passa quindi sotto il rivestimento del seggiolino (Fig. G).
8. Prendere la cintura diagonale e inserirla tra la scocca del sedile e il poggiatesta nella guida verde della cintura diagonale sul poggiatesta (Fig. H, a). Assicurarsi inoltre che la cintura diagonale si trovi nell'incavo della scocca del sedile (Fig. H, b).
9. Tirare la cintura a 3 punti il più possibile e assicurarsi che il seggiolino si inserisca perfettamente nello schienale del sedile e che non vi siano spazi vuoti (Fig. I).
10. Riposizionare il cuscino per la testa e l'inserto comfort nel seggiolino (Fig. J).
11. Posizionare il bambino nel seggiolino.
12. Regolare l'altezza del poggiatesta come descritto sopra.
13. Chiudere nuovamente la linguetta della cintura fi nché non si sente uno scatto.
14. Tirare la linguetta di regolazione anteriore per stringere le cinture.
15. Assicurarsi che le cinture non siano attorcigliate.
16. Assicurarsi che la cintura a 3 punti dell'auto sia in tensione e che il seggiolino sia fissato in modo ottimale ogni volta che si mette il bambino sul seggiolino.

PERICOLO ESTREMO

Si raccomanda di installare il seggiolino sul sedile posteriore del veicolo. NON fi ssare il seggiolino in senso contrario alla marcia nella categoria da 40 a 105 cm sul sedile anteriore dove è presente un airbag, a meno che l'airbag non possa essere disattivato. Consultare le istruzioni per l'uso del veicolo.

INSTALLAZIONE DEL SEGGIOLINO AUTO

2) Categoria di dimensioni 76-105 cm, min. 15 mesi, max. 18 kg, in senso di marcia

IMPORTANTE: NON UTILIZZARE IL SEGGIOLINO NEL SENSO DI MARCIA FINO A QUANDO IL BAMBINO NON HA RAGGIUNTO L'ETÀ DI 15 MESI.

A

B

C

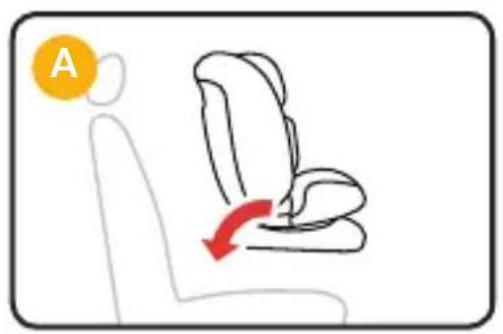

1. Posizionare il seggiolino in senso di marcia sul sedile dell'auto e regolarlo in posizione 1, 2 o 3 (Fig. A).

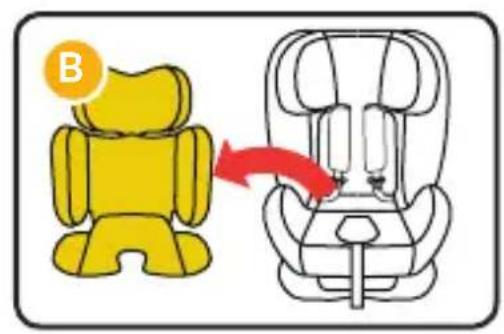

2. Aprire il sistema di cinture e rimuovere il cuscino per la testa e l'inserto comfort (Fig. B).

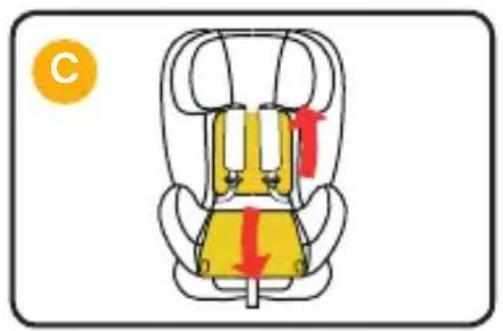

3. Aprire il rivestimento nella parte posteriore e piegarlo in avanti. Piegare anche la parte inferiore del rivestimento del poggiatesta verso l'alto (Fig. C).

4. Estrarre completamente la cintura a 3 punti del veicolo. Passarla dietro il sistema di cinture a 5 punti del seggiolino per bambini e inserire la linguetta della cintura nella fi bbia del veicolo fi no a quando non si sente un clic (Fig. D).

5. Infilare la cintura diagonale della cintura a 3 punti nella guida verde della cintura diagonale sul poggiatesta (Fig. E, a). Assicurarsi che la cintura addominale passi attraverso entrambe le guide della cintura addominale (Fig. E, b). Sul lato della fi bbia del veicolo, anche la cintura diagonale deve passare attraverso la guida della cintura addominale.

6. Richiudere il rivestimento nella zona posteriore (Fig. F).

7. La cintura a 3 punti del veicolo passa quindi sotto il rivestimento del seggiolino per bambini (Fig. G).

8. Tirare la cintura a 3 punti il più possibile e assicurarsi che il seggiolino si inserisca perfettamente nello schienale del sedile e che non vi siano spazi vuoti (Fig. H).

9. Posizionare il bambino nel seggiolino.

10. Regolare l'altezza del poggiatesta come descritto sopra.

11. Chiudere nuovamente la linguetta della cintura fi nché non si sente uno scatto.

12. Tirare la linguetta di regolazione anteriore per stringere le cinture.

13. Assicurarsi che le cinture non siano attorcigliate.

14. Assicurarsi che la cintura a 3 punti dell'auto sia in tensione e che il seggiolino sia fissato in modo ottimale ogni volta che si mette il bambino sul seggiolino.

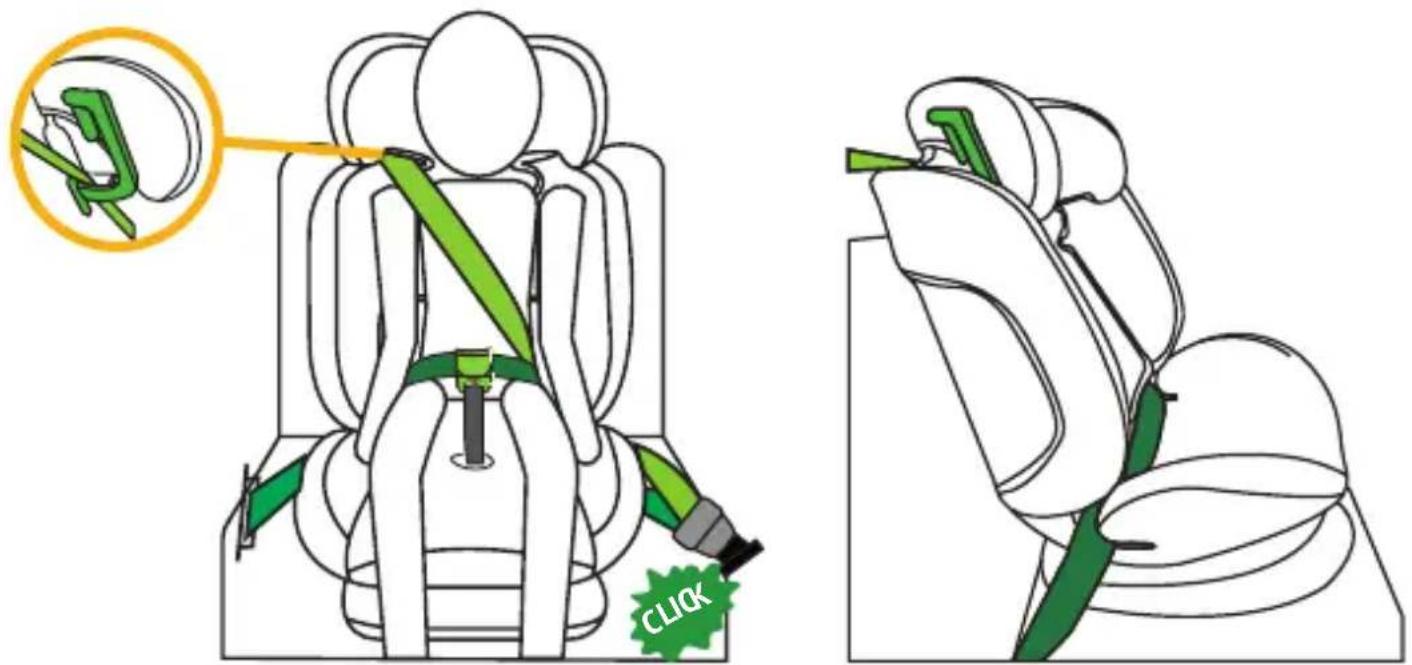

3) Classe di dimensioni 100–150 cm, orientato in avanti

CLICK

1. Il sistema di cinture a 5 punti del seggiolino per bambini deve essere riposto come descritto in precedenza. Non è necessario in questa classe di dimensioni. Successivamente, il gancio verde della cintura addominale deve essere preparato.

2. Il seggiolino per bambini viene utilizzato in questa classe di dimensioni orientato in avanti e deve essere impostato nella posizione di seduta 1.

3. Spingere il seggiolino per bambini saldamente contro lo schienale del sedile dell'auto.

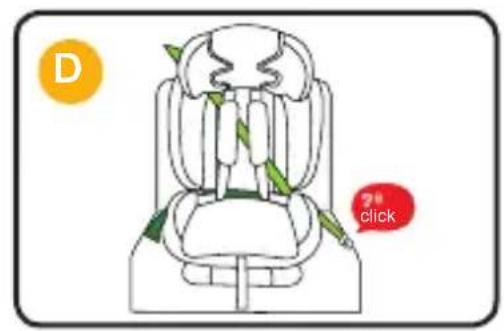

4. Infilare la cintura diagonale della cintura a 3 punti dell'auto attraverso la guida della cintura diagonale sul poggiatesta del seggiolino per bambini.

5. Fate passare la cintura addominale della cintura a 3 punti dell'auto attraverso la prima guida della cintura addominale nell'area del sedile del seggiolino per bambini.

6. Posizionare il bambino nel seggiolino.

7. Regolate l'altezza del poggiatesta in modo che la testa del bambino sia completamente nel poggiatesta e la cintura diagonale esca dalla guida della cintura all'altezza delle spalle del bambino.

8. Chiudete la fi bbia della cintura a 3 punti fi nché non si sente uno scatto.

9. Assicuratevi che la cintura addominale passi all'interno del gancio della cintura addominale. L'uso del gancio della cintura addominale è opzionale.

10. Assicuratevi che sia la cintura diagonale che la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino per bambini, che è rivolta verso la fi bbia della cintura dell'auto.

11. Tirate la cintura diagonale per stringerla. Assicuratevi che le cinture non siano attorcigliate.
