NÁVOD K OBSLUZE Huddle 3 Osann

Děkujeme, že jste si vybrali naši dětskou autosedačku. Potřebujete-li s výrobkem pomoci, obraťte se prosím na náš zákaznický servis.

POUŽITÍ

• Tento výrobek je vhodný pro děti s výškou od 40 do 150 cm.
• Při instalaci proti směru jízdy od 40 do 105 cm výšky (max. 18 kg) se dětská autosedačka instaluje pomocí tříbodového bezpečnostního pásu vozidla. Dítě se připoutává pětibodovým pásem dětské autosedačky.
• Při umístění dětské autosedačky po směru jízdy pro děti o výšce 76 až 105 cm a minimálního věku 15 měsíců se autosedačka instaluje pomocí tříbodového bezpečnostního pásu auta. Dítě je připoutáno pomocí pětibodového bezpečnostního pásu dětské autosedačky.
• Při instalaci po směru jízdy od 100 do 150 cm výšky je dítě spolu s dětskou autosedačkou připoutáno tříbodovým bezpečnostním pásem vozidla.

EXTRÉMNÍ NEBEZPEČÍ

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. NEUPEVŇUJTE dětskou autosedačku při použití proti směru jízdy ve velikostní třídě 40 až 105 cm na přední sedadlo vybavené airbagem. Výjimku tvoří situace, kdy lze airbag deaktivovat. Přečtěte si prosím příslušnou část návodu k obsluze vozidla.

UPOZORNĚNÍ

UPOZORNĚNÍ (40–105 cm):

Jedná se o dětský zádržný systém rozšířený o bezpečnostní pásy kategorie „universal“. Byl schválen podle předpisu OSN č. 129 pro použití především na sedadlech vozidel, která jsou podle příručky výrobce vozidla vhodná pro vylepšené zádržné systémy kategorie „univerzální“. V případě pochybností se můžete obrátit na výrobce vylepšeného dětského zádržného systému nebo na prodejce.

UPOZORNĚNÍ (100–150 cm):

Jedná se o optimalizovaný podsedák i-Size. Je schválen v souladu s předpisem č. 129 pro použití především na „i-Size místech k sezení ve vozidle“ specifi kovaných výrobci vozidel v uživatelské příručce. V případě pochybností se obratte na výrobce rozšířeného dětského zádržného systému nebo na prodejce.

DŮLEŽITÉ

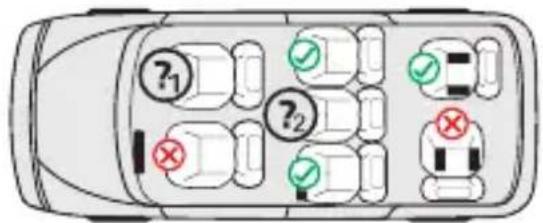

NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY DŘÍVE, NEŽ DÍTĚ DOSÁHNE VĚKU 15 MĚSÍCŮ.

1.: Pouze pokud má vozidlo minimálně jeden tříbodový pás. V případě použití proti směru jízdy pouze v případě, že lze deaktivovat airbag.

2.: Pouze pokud má vozidlo minimálně jeden tříbodový pás.

Následující tabulka obsahuje informace o připevňovacích prvcích a způsobech upevnění:

Velikostní třída	Směr připev-nění	Instalace Typ Zajištění dítěte
40–105 cm	Orientace proti směru jízdy	Tříbodový pás vozidla	Univerzální připoutání	Pětibodový pás dětské autose-dačky
76–105 cm	Po směru	Tříbodový pás vozidla	Univerzální pás	Pětibodový pás dětské autose-dačky
100–150 cm	Po směru	Tříbodový pás vozidla	Podsedák i-Size	Tříbodový pás vozidla

VAROVÁNÍ

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů uvedených v této příručce může způsobit vážná zranění vašeho dítěte.
• Dětská sedačka se může používat s vlastním pětibodovým pásovým systémem jen pro děti s hmotností do 18 kg a tělesnou výškou do 105 cm.
• Dětská sedačka se NESMÍ používat s pětibodovým pásovým systémem pro děti s hmotností nad 18 kg a tělesnou výškou nad 105 cm.
• Nepoužívejte žádná jiná nosná styčná místa než ta, která jsou popsána v návodu a jsou vyznačena v dětském zádržném systému.
• Nepoužívejte tuto dětskou autosedačku doma. Byla navržena výhradně k použití ve vozidle.
• Nikdy nenechávejte své dítě v sedačce bez dozoru.
• Neumistujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airbagem. Může to mít za následek těžká poranění nebo usmrcení.
• Pokud byla dětská autosedačka při nehodě silně namáhána, je nutné ji vyměnit.
• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle upevněna i tehdy, když v dětské autosedačce nesedí žádné dítě.
• Vždy se ujistěte, že všechny pásy, kterými je dětská autosedačka připevněna k vozidlu, jsou pevně upnuté, a že všechny pásy, kterými je dítě připoutáno, jsou přizpůsobeny tělu dítěte. Dále se ujistěte, že pásy nejsou překroucené.
• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.
• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalovány tak, aby nemohly být zachyceny pohybujícím se sedadlem nebo dveřmi vozidla.
• Je důležité, aby dole vedené pásy pevně fixovaly pánev dítěte. Aby se eliminovalo riziko pádu, mělo by být vaše dítě vždy připoutáno.
• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušné instituce. Nedodržení instalačních pokynů výrobce dětského zádržného systému představuje rovněž nebezpečí pro vaše dítě.
• Tato dětská sedačka byla navržena pro děti s maximální výškou 150 cm. Nikdy nepřetěžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších břemen.
• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.
• Potah sedačky nesmí být nahrazen jiným než tím, který doporučuje výrobce, protože je nedílnou součástí zádržného systému.

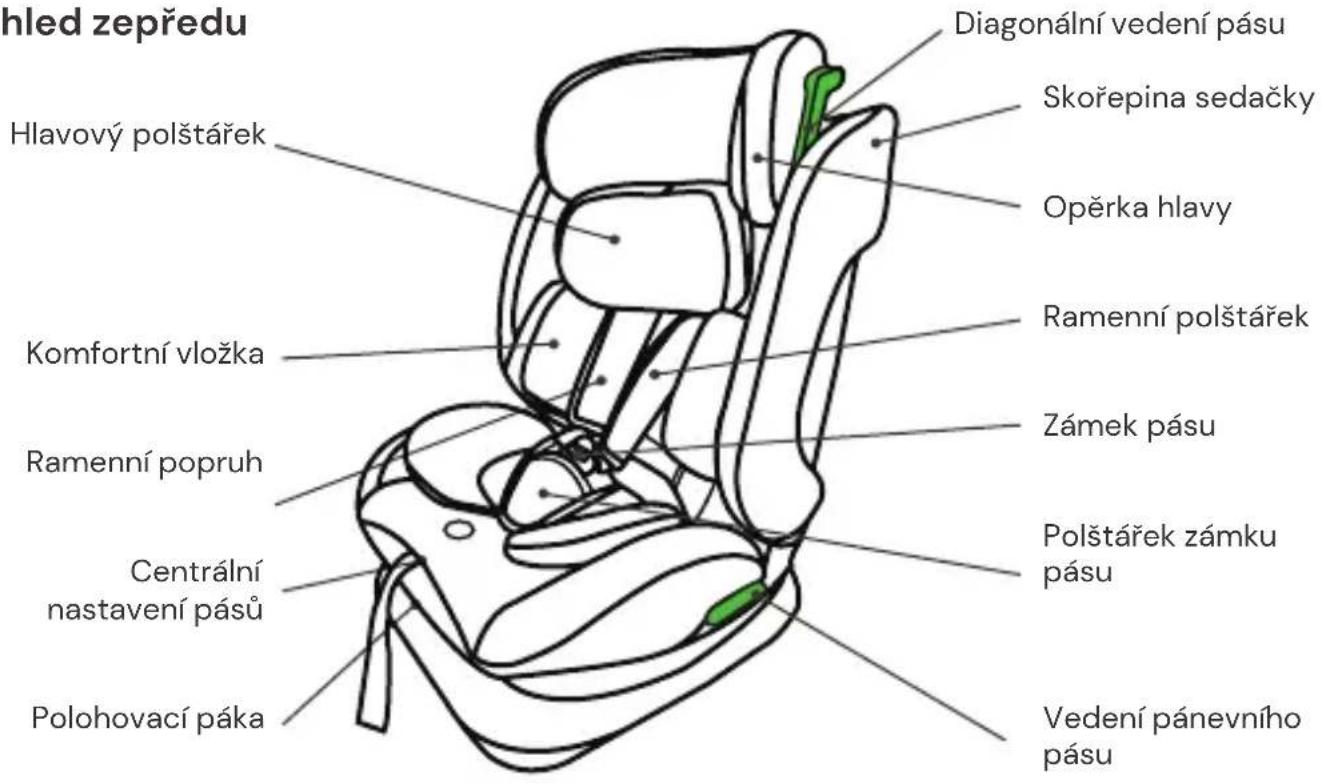

ČÁSTI SEDAČKY

Pohled zepředu

hled zepředu Diagonální vedení pásu Hlavový polštářek Skořepina sedačky Opěrka hlavy Komfortní vložka Ramenní polštářek Zámek pásu Ramenní popruh Polštářek zámku pásu Centrální nastavení pásů Vedení pánevního pásu Polohovací páka

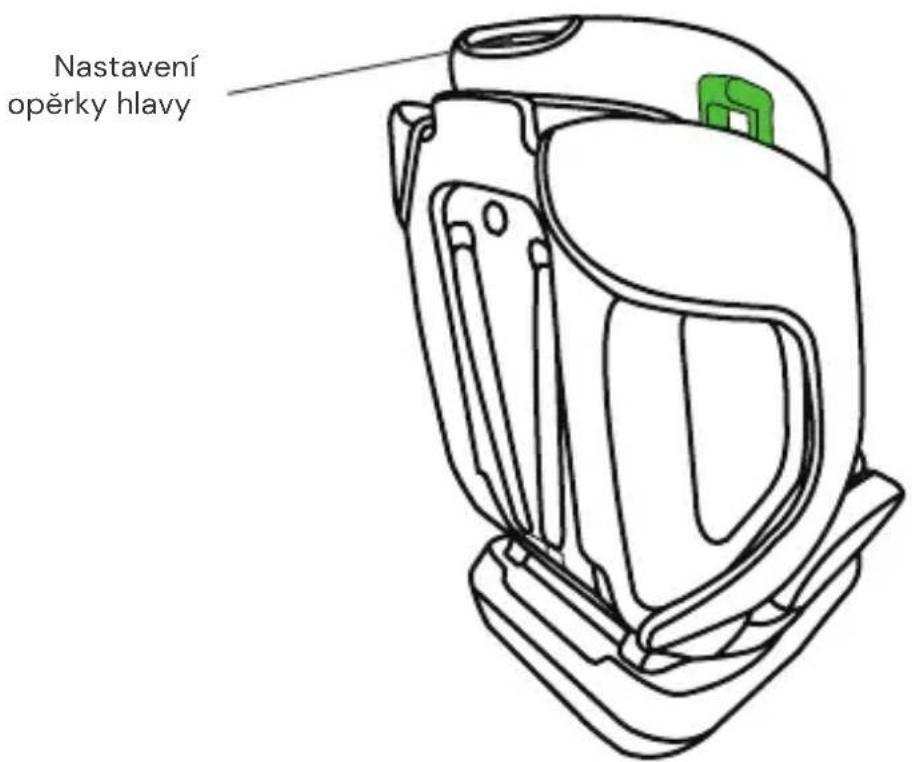

Pohled zezadu

Nastavení opěrky hlavy

POUŽITÍ DĚTSKÉ AUTOSEDAČKY

Nastavení pásu

• Chcete-li pás uvolnit, jednou rukou stiskněte tlačítko pro seřízení pásu v sedačce. Druhou rukou držte a opatrně uvolněte upevněné pásy.
• Pro utažení pásů zatáhněte za přední seri-zovací pásek. Dbejte na to, aby pásy nebyly překroucené.

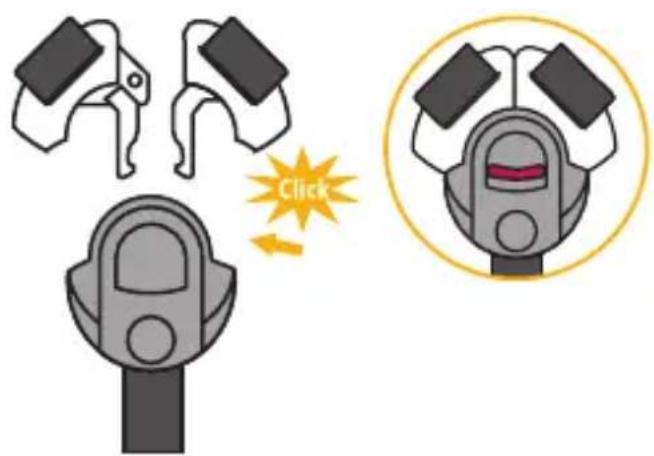

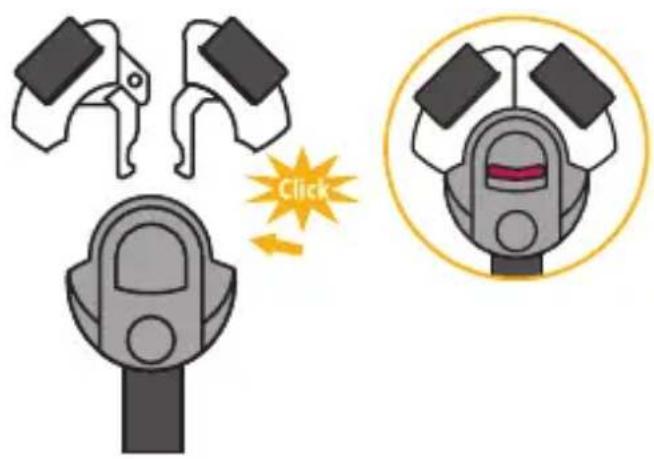

Uvolnění/zapnutí pásu

• Chcete-li pás uvolnit, stiskněte tlačítko na zámku pásu, vytáhněte jazýčky přezky a rozpojte je.
• Chcete-li pás zapnout, nejprve spojte oba jazýčky přezky a poté je spolu vsuňte do zámku pásu.

Click

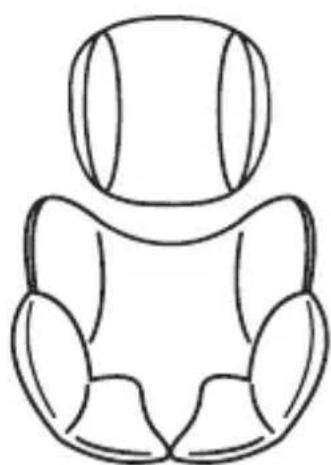

Hlavový polštářek a komfortní vložka

• Hlavový polštářek a komfortní vložka jsou určeny pro děti vysoké 40 až 75 cm.
• Vyjměte prosím obě vložky, jakmile vaše dítě překročí stanovenou výšku.

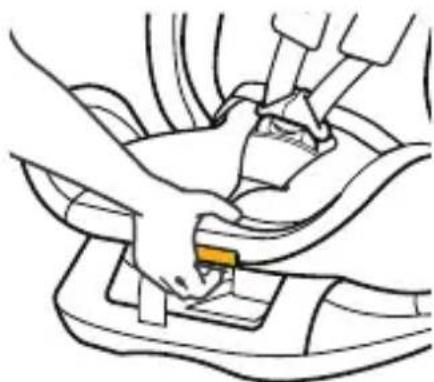

Nastavení úhlu sklonu dětské autose- dačky

• Jednou rukou aktivujte polohovací páku na spodní přední straně skořepiny sedačky.
• Druhou rukou uchopte skořepinu sedačky a nastavte požadovaný úhel.

Možné jsou následující polohy sedačky:

(podívejte se prosím na štítek na dětské sedačce)

Orientace proti směru jízdy, tělesná výška 40–105 cm, 1 pozice (R)

Po směru jízdy, výška 76–105 cm, minimálně 15 měsíců staré dítě: 3 pozice (1–3)

Orientace po směru jízdy, výška 100–150 cm, věk minimálně 3 roky, 1 pozice (1)

Jen orientace proti směru jízdy (ilustrační obrázek)

Pouze orientace po směru jízdy (ilustrační obrázek)

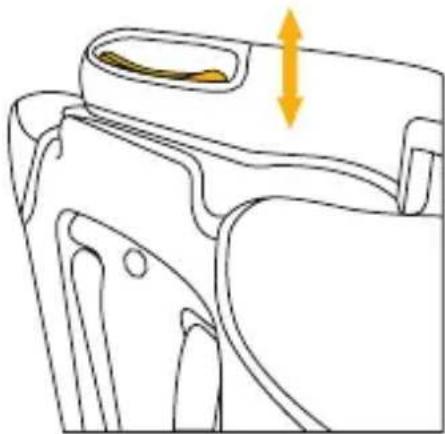

Nastavení opěrky hlavy

• Uvolněte pás a zatáhněte za páčku pro nastavení opěrky hlavy na zadní straně dětské autosedačky. Posuňte opěrku hlavy do požadované výšky, v níž zacvakne.
• Dbejte na to, aby byly ramenní pásy vedeny z dětské autosedačky těsně nad rameny dítěte.
• Uvolněte páčku a ujistěte se, že opěrka hlavy za-cvakla.

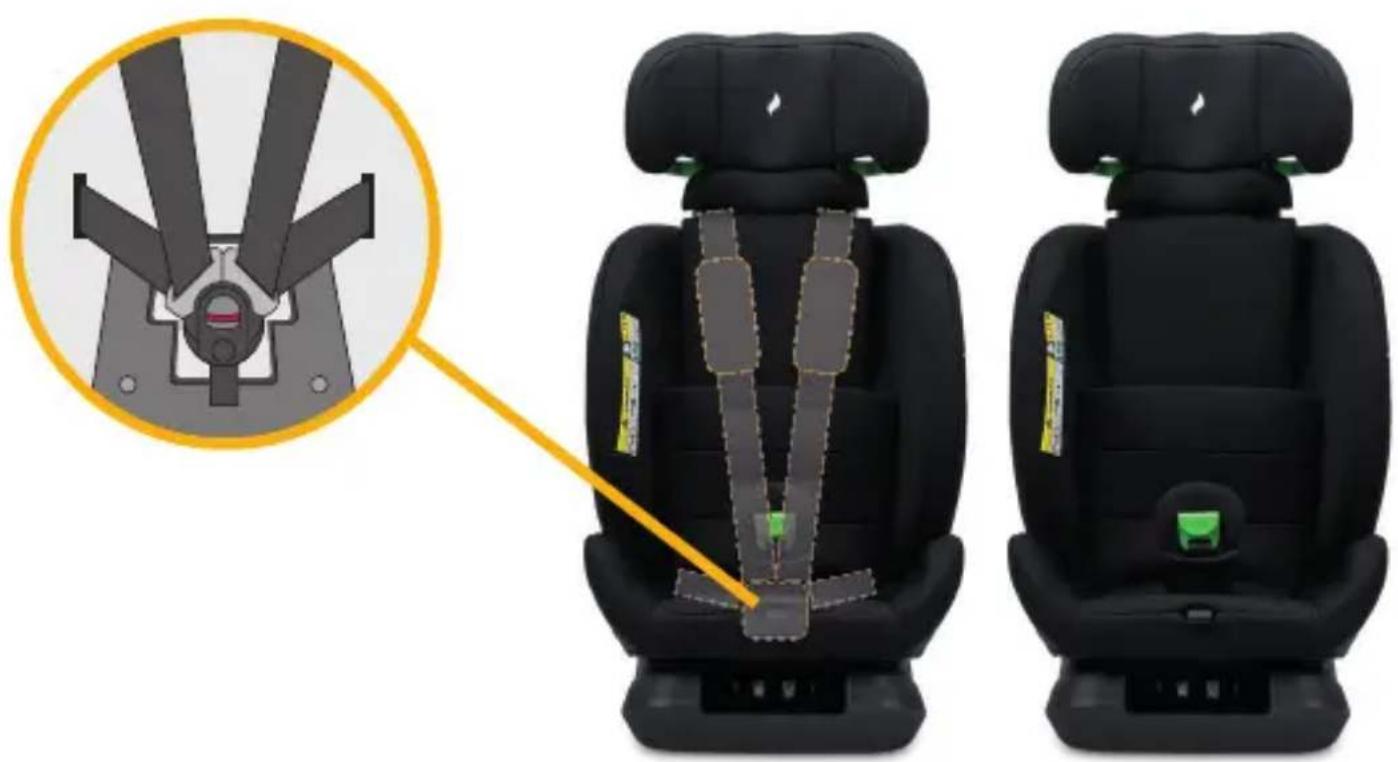

Uložení pětibodového pásu pro velikostní kategorii 100–150cm

• Roztažte bezpečnostní pás na maximální délku.
• Otevřete bezpečnostní pás a sejměte polstrování spony.
• Opatrně stáhněte potah sedáku, abyste mohli sponu protáhnout otvorem v potahu sedáku.
• Otevřete potah v zadní části pomocí druků nebo suchého zipu (v závislosti na modelu) a sklopte jej dopředu.
• Vložte jazýčky spony bezpečnostního pásu do spony bezpečnostního pásu a uložte je do výklenku v oblasti sedadla. Nejprve z výklenku vyjměte dva kusy výplňového materiálu. Poté vložte tenčí kus zpět na sponu bezpečnostního pásu ve výklenku.
• Nyní uložte ramenní popruhy a ramenní polštárky za spodní část potahu opěrky hlavy. Polštárky spony bezpečnostního pásu lze také zcela odstranit.
• Vyjměte háček břišního pásu z výklenku v oblasti sedadla. Háček provlečte nahoru otvorem v potahu sedadla. Znovu připevněte polštářek spony pásu.
• Nyní sklopte potah opěradla zpět a zapněte druky nebo suchý zip.
• Potah sedadla pečlivě vyrovnejte v oblasti sedadla.
  • Všechny odstraněné díly uložte na bezpečném místě.

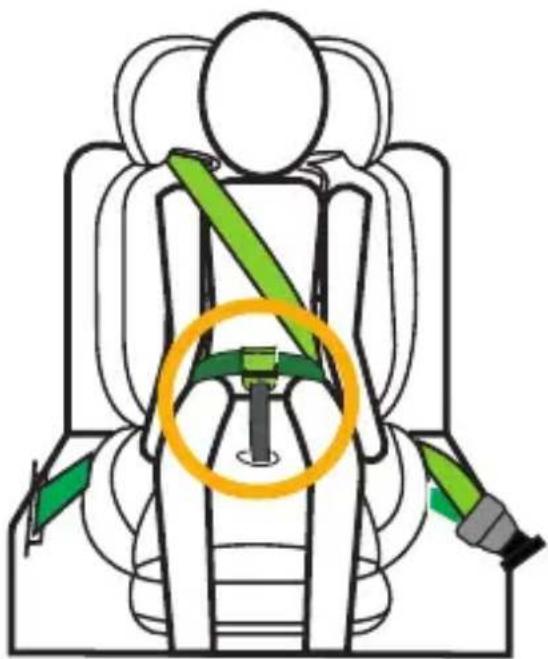

Háčky pánevního pásu pro velikostní kategorii 100-150 cm

• Při zapínání bezpečnostního pásu dítěte dbejte na to, aby pánevní pás tříbodového pásu auta vedl uvnitř háku pánevního pásu. Ujistěte se, že pás není zkroucený.
  • VAROVÁNÍ: Diagonální pás nesmí vést uvnitř háku pánevního pásu.
• Použití háku pánevního pásu je volitelné.

Pro zajištění dlouhé životnosti své dětské autosedačky nepoužívejte k jejímu čištění žádná rozpouš-tědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stav tkaniny a švů. Při praní tkaniny postupujte opatrně podle pokynů na etiketě (viz níže).

Perte na 30 °C, šetrný prací cyklus

NEŽEHLETE

NEBĚLTE

NEČISTĚTE CHEMICKY

Sušte v bubnové sušič- ce při nízké teplotě

ÚDRŽBA

Pravidelně kontrolujte stav výrobku, zda není poškozen. V případě poškození nesmíte dětskou auto-sedačku dále používat, uchovávejte jí mimo dosah dětí.

V případě dotazů a problémů kontaktujte prosím zákaznický servis Osann na tel. č. [phone].

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

1) Velikostní kategorie 40–105 cm, max. 18 kg, proti směru jízdy

A R

B

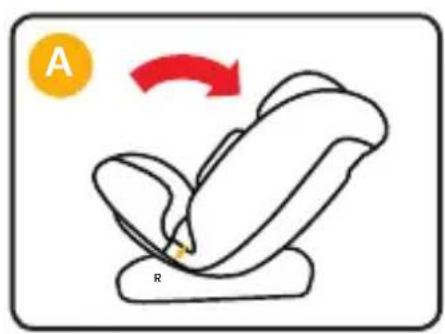

1. Nastavte dětskou autosedačku do polohy R a umístěte ji proti směru jízdy na sedadlo vozidla (obr. A).

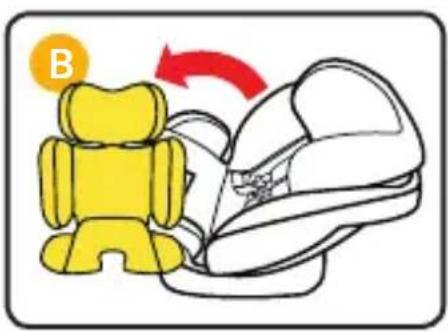

   2.Rozepněte systém pásů a popruhů a vyjměte podhlavník a komfortní vložku (obr. B).

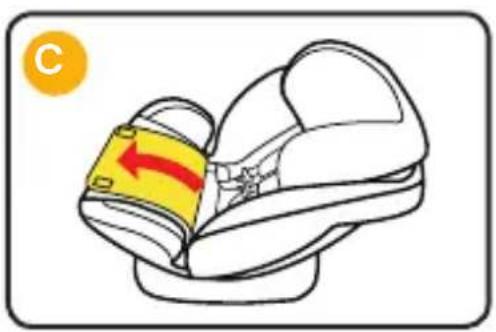

   3.Odklopte kryt v oblasti opěradla a sklopte jej dopředu (obr. C).
   4.Zcela vytáhněte tříbodový bezpečnostní pás auta (obr. D).
2. Bederní pás ved'te přes oblast sedadla a diagonální pás podél vnější strany dětské autose-dačky (obr. E.).
3. Zasuňte přezku tříbodového bezpečnostního pásu auta do zástrčky bezpečnostního pásu auta, dokud slyšitelně nezapadne (obr. F).
4. Znovu zaklopte kryt do zadní části opěradla. Bederní pás proto vede pod potahem sedadla (obr. G).
5. Vezměte diagonální pás a zaved'te jej mezi skořepinu sedadla a opěrku hlavy do zeleného vedení diagonálního pásu na opěrce hlavy (obr. H, a). Dbejte také na to, aby se diagonální pás nacházel ve výřezu skořepiny sedadla (obr. H, b).
6. Utáhněte tříbodový bezpečnostní pás co nejpevněji a ujistěte se, že dětská autosedačka těsně přiléhá k opěradlu autosedačky a že mezi nimi není žádná mezera (obr. I).
7. Umístěte podhlavník a komfortní vložku zpět do dětské autosedačky (obr. J).
8. Usad'te dítě do dětské autosedačky.
9. Nastavte výšku opěrky hlavy, jak je popsáno výše.
10. Opět zapněte přezku pásu, dokud neuslyšíte cvaknutí.
11. Zatáhněte za přední nastavovací jazýček a utáhněte popruhy.
12. Ujistěte se, že popruhy nejsou překroucené.
13. Při každém usazení dítěte do autosedačky se ujistěte, že je tříbodový bezpečnostní pás v autě napnutý a dětská autosedačka je správně upevněna.

EXTRÉMNÍ NEBEZPEČÍ

Dětskou autosedačku doporučujeme umístit na zadní sedadlo vozidla. Dětskou autosedačku pro použití proti směru jízdy ve velikostní kategorii 40 až 105 cm NEUPEVŇUJTE na přední sedadlo, kde je airbag. Pokud není možné airbag deaktivovat. Řid'te se příručkou pro uživatele vozidla.

PŘIPEVNĚNÍ DĚTSKÉ AUTOSEDAČKY

2) Výška dítěte 76–105 cm, věk min. 15 měsíců, max. 18 kg, po směru jízdy

DŮLEŽITÉ: NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY DŘÍVE, NEŽ DÍTĚ DOSÁHNE VĚKU 15 MĚSÍCŮ.

A

B

C

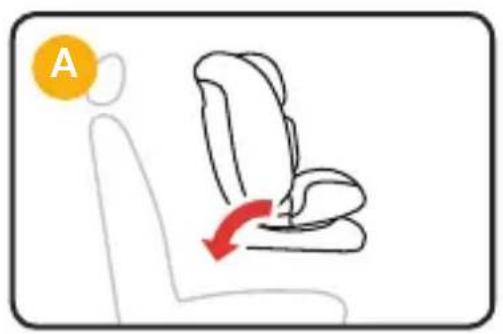

1. Umístěte dětskou autosedačku na sedadlo auta po směru jízdy a nastavte ji do polohy 1, 2 nebo 3 (obr. A).

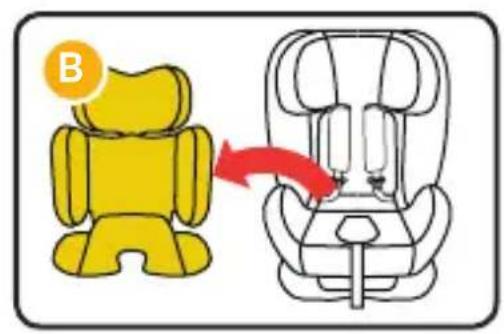

   2.Rozepněte systém pásů a popruhů a vyjměte podhlavník a komfortní vložku (obr. B).

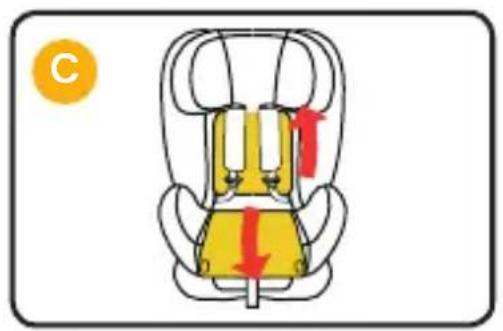

2. Otevřete potah v oblasti zad a sklopte jej dopředu. Sklopte také spodní část potahu opěrky hlavy nahoru (obr. C).

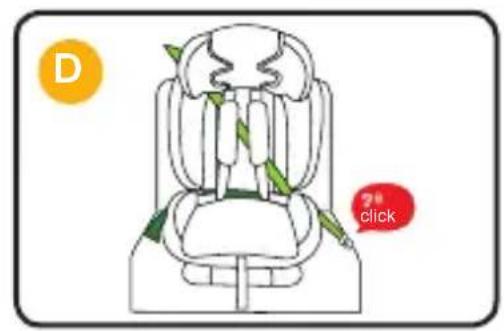

3. Úplně vytáhněte 3bodový pás vozidla. Ved'te jej za 5bodovým systémem pásů dětské auto-sedačky a zasuňte jazýček pásu do zámku pásu vozidla, dokud neuslyšíte cvaknutí (obr. D).
4. Provlékněte diagonální pás 3bodového pásu do zeleného vedení diagonálního pásu na opěrce hlavy (obr. E, a). Ujistěte se, že bederní pás prochází oběma vedeními bederního pásu (obr. E, b). Na straně zámku pásu vozidla by měl také diagonální pás procházet vedením bederního pásu.
   6.Znovu zaklopte kryt do zadní části opěradla (obr. F).
   7.3bodový pás vozidla tak prochází pod potahem sedadla dětské autosedačky (obr. G).
5. Utáhněte tříbodový bezpečnostní pás co nejpevněji a ujistěte se, že dětská autosedačka těsně přiléhá k opěradlu autosedačky a že mezi nimi není žádná mezera (obr. H).
6. Usad'te dítě do dětské autosedačky.
7. Nastavte výšku opěrky hlavy, jak je popsáno výše.
8. Opět zapněte přezku pásu, dokud neuslyšíte cvaknutí.
9. Zatáhněte za přední nastavovací jazýček a utáhněte popruhy.
10. Dbejte na to, aby pásy nebyly překroucené.
11. Při každém usazení dítěte do autosedačky se ujistěte, že je tříbodový bezpečnostní pás v autě napnutý a dětská autosedačka je správně upevněna.

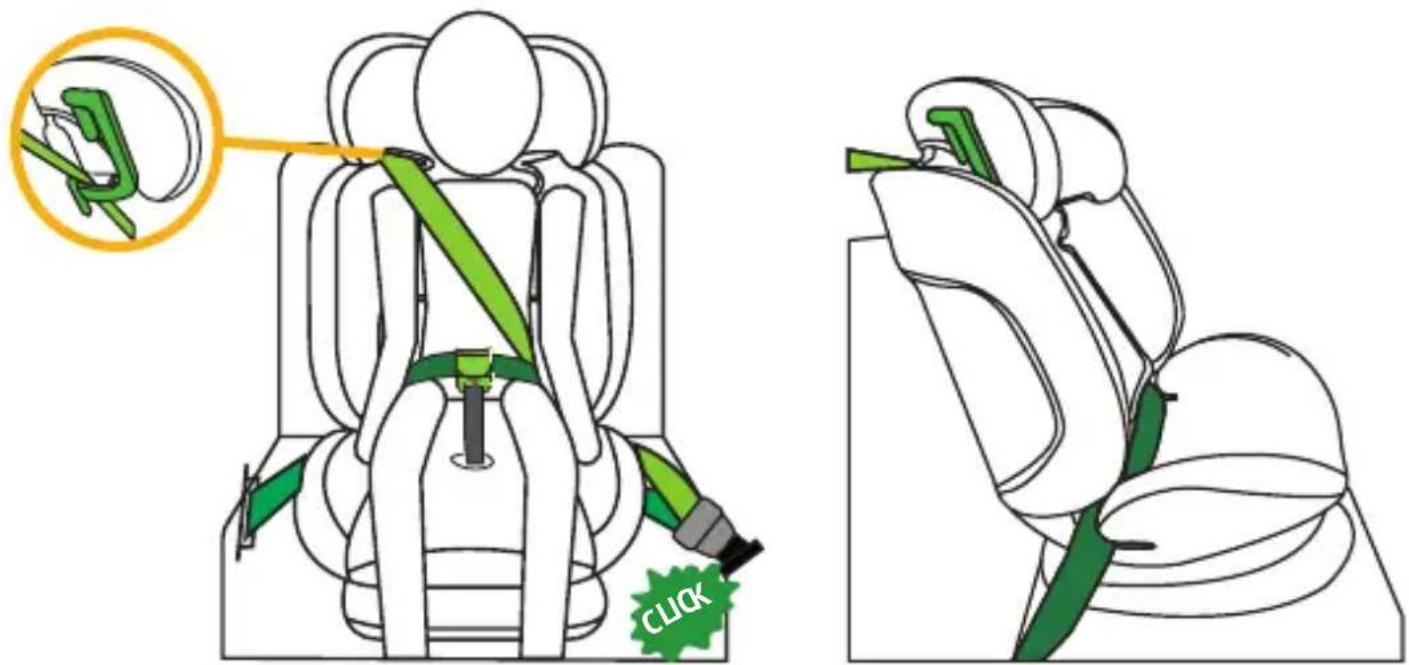

3) Velikostní třída 100–150 cm, po směru jízdy

CLICK

1. 5bodový pás dětské autosedačky musí být uložen, jak bylo popsáno výše. V této velikostní třídě není potřeba. Poté je třeba připravit zelený háček bederního pásu.
2. Dětská autosedačka se v této velikostní třídě používá po směru jízdy a musí být nastavena do sedací polohy 1.
3. Pevně prítlačte dětskou autosedačku k opěradlu sedadla vozidla.
4. Provlékněte diagonální pás 3bodového pásu automobilu vedením diagonálního pásu na opěrce hlavy dětské autosedačky.
5. Provlékněte bederní pás tříbodového pásu automobilu první vodicí drážkou bederního pásu v oblasti sedadla dětské autosedačky.
6. Usad'te dítě do dětské autosedačky.
7. Nastavte výšku opěrky hlavy tak, aby hlava dítěte byla zcela v opěrce hlavy a diagonální pás procházel vodicí drážkou ve výšce ramen dítěte.
8. Zapněte přezku tříbodového pásu, dokud neuslyšíte cvaknutí.
9. Ujistěte se, že bederní pás prochází uvnitř háčku bederního pásu. Použití háčku bederního pásu je volitelné.
10. Ujistěte se, že jak diagonální pás, tak bederní pás prochází druhou vodicí drážkou bederního pásu na dětské autosedačce, která směřuje k zámku pásu automobilu.
11. Zatáhněte za diagonální pás, aby byl napnutý. Dbejte na to, aby pásy nebyly překroucené.
