NÁVOD K OBSLUZE Flame360 Osann

Děkujeme, že jste si zakoupili naši dětskou autosedačku Flame360. Potřebujete-li s výrobkem pomoci, obratte se prosím na náš zákaznický servis.

POUŽITÍ

• Tento výrobek je vhodný pro děti s výškou od 40 do 150 cm.
• Instalace proti směru jízdy pro děti s výškou od 40 do 105 cm se provádí pomocí konektorů Isofi x a pásu Top Tether. Dítě je připoutáno pětibodovým pásem autosedačky.
• Instalace po směru jízdy pro děti s výškou od 76 do 105 cm a od 15 měsíců věku se prová-dí pomocí konektorů Isofi x a pásu Top Tether. Dítě se připoutává pětibodovým pásem dětské autosedačky.
• Instalace po směru jízdy pro děti s výškou od 100 do 150 cm se provádí pomocí konektorů Isofi x. Pro tuto velikost není vyžadován pás Top Tether. Dítě je připoutáno tříbodovým bezpečnostním pásem vozidla. Alternativně lze dětskou autosedačku pro děti s výškou od 100 do 150 cm používat pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

DŮLEŽITÉ

NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY, POKUD JE DÍTĚ MLADŠÍ 15 MĚSÍCŮ.

EXTRÉMNÍ NEBEZPEČÍ

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. NEUPEVŇUJTE dětskou autosedačku při použití proti směru jízdy ve velikostní kategorii 40 až 105 cm na přední sedadlo vybavené airbagem. Výjimku tvoří situace, kdy lze airbag deaktivovat. Přečtěte si prosím příslušnou část návodu k obsluze vozidla.

UPOZORNĚNÍ

UPOZORNĚNÍ (40–105 cm):

Jedná se o dětský zádržný systém i-Size. Je schválen v souladu s předpisem č. 129 pro použití na sedadlech vozidel „kompatibilních s i-Size“ specifi kovaných výrobcem vozidla v uživatelské příručce. V případě pochybností se obratte bud’ na výrobce dětského zádržného systému nebo na prodejce.

UPOZORNĚNÍ (100–150 cm):

Jedná se o optimalizovaný podsedák i-Size. Je schválen v souladu s předpisem č. 129 pro použití především na „i-Size místech k sezení ve vozidle“ specifi kovaných výrobci vozidel v uživatelské příručce. V případě pochybností se obratte na výrobce rozšířeného dětského zádržného systému nebo na prodejce.

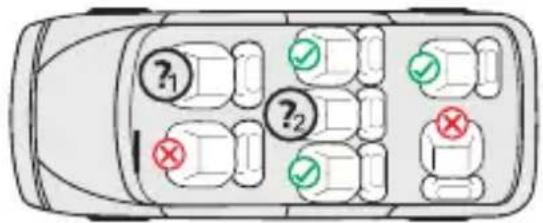

V případě pochybností kontaktujte prosím výrobce autosedačky nebo prodejce.

1. Pouze v případě, že jsou k dispozici konektory Isofi x a úchyt na pás Top Tether a sedadlo je v návodu k použití vozidla uvedeno jako kompatibilní s řadou i-Size. V případě použití proti směru jízdy pouze v případě, že lze deaktivovat airbag.

2. Pouze pokud jsou k dispozici konektory Isofi x a sedadlo je v návodu k použití vozidla uvedeno jako kompatibilní s řadou i-Size.

Níže uvedená tabulka poskytuje informace o upevňovacích zařízeních a metodách:

Velikostní kategorie	Směr mon-táže	Instalace Typ Zajištění dítěte
40–105 cm	Proti směru jízdy	Konektory Isofi x a pás Top Tether	i-Size	Pětibodový pás dětské auto-sedačky
76–105 cm	Čelně ve směru jízdy	Konektory Isofi x a pás Top Tether	i-Size	Pětibodový pás dětské auto-sedačky
100–150 cm	Čelně ve směru jízdy	Konektory Isofi x a tříbodový pás auta	Podsedák i-Size	Tříbodový pás auta
100–150 cm	Čelně ve směru jízdy	Tříbodový pás auta	Podsedák i-Size	Tříbodový pás auta

VAROVÁNÍ

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů uvedených v této příručce může způsobit vážná zranění vašeho dítěte.
• Dětská sedačka se může používat s vlastním pětibodovým pásovým systémem jen pro děti s hmotností do 18 kg a výškou do 105 cm.
• Dětská sedačka se NESMÍ používat s pětibodovým pásovým systémem pro děti s hmotností nad 18 kg a výškou nad 105 cm.
• Dětskou autosedačku lze instalovat proti směru a po směru jízdy pomocí konektorů Isofix a pásu Top Tether. Důležité: Nemontujte ve směru jízdy, pokud věk dítěte ještě nedosáhl 15 měsíců.
• Pro umístění pomocí systému Isofi x: Nezapomeňte si přečíst příručku výrobce vozidla.
• Nepoužívejte žádná jiná nosná styčná místa než ta, která jsou popsána v návodu a jsou vyznačena v dětském zádržném systému.
• Nepoužívejte tuto dětskou autosedačku doma. Byla navržena výhradně k použití ve vozidle.
• Nikdy nenechávejte své dítě v sedačce bez dozoru.
• Neumistujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airbagem. Může to mít za následek těžká poranění nebo usmrcení.
• Pokud byla dětská autosedačka při nehodě silně namáhána, je nutné ji vyměnit.
• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle upevněna i tehdy, když v dětské autosedačce nesedí žádné dítě.
• Vždy se ujistěte, že všechny pásy, kterými je dětská autosedačka připevněna k vozidlu, jsou pevně upnuté, a že všechny pásy, kterými je dítě připoutáno, jsou nastaveny podle těla dítěte. Dále se ujistěte, že pásy nejsou překroucené.
• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.
• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalovány tak, aby nemohly být zachyceny pohybujícím se sedadlem nebo dveřmi vozidla.
• Je důležité, aby dole vedené pásy pevně fixovaly pánev dítěte. Aby se eliminovalo riziko pádu, mělo by být vaše dítě vždy připoutáno.
• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušné instituce. Stejně tak dochází k ohrožení bezpečnosti vašeho dítěte při nedodržení instalačních pokynů výrobce dětského zádržného systému.
• Tato dětská sedačka byla navržena pro děti s maximální výškou 150 cm. Nikdy nepřetěžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších břemen.
• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.
• Potah sedačky nesmí být nahrazen jiným než tím, který doporučuje výrobce, protože je nedílnou součástí zádržného systému.

ČÁSTI SEDAČKY

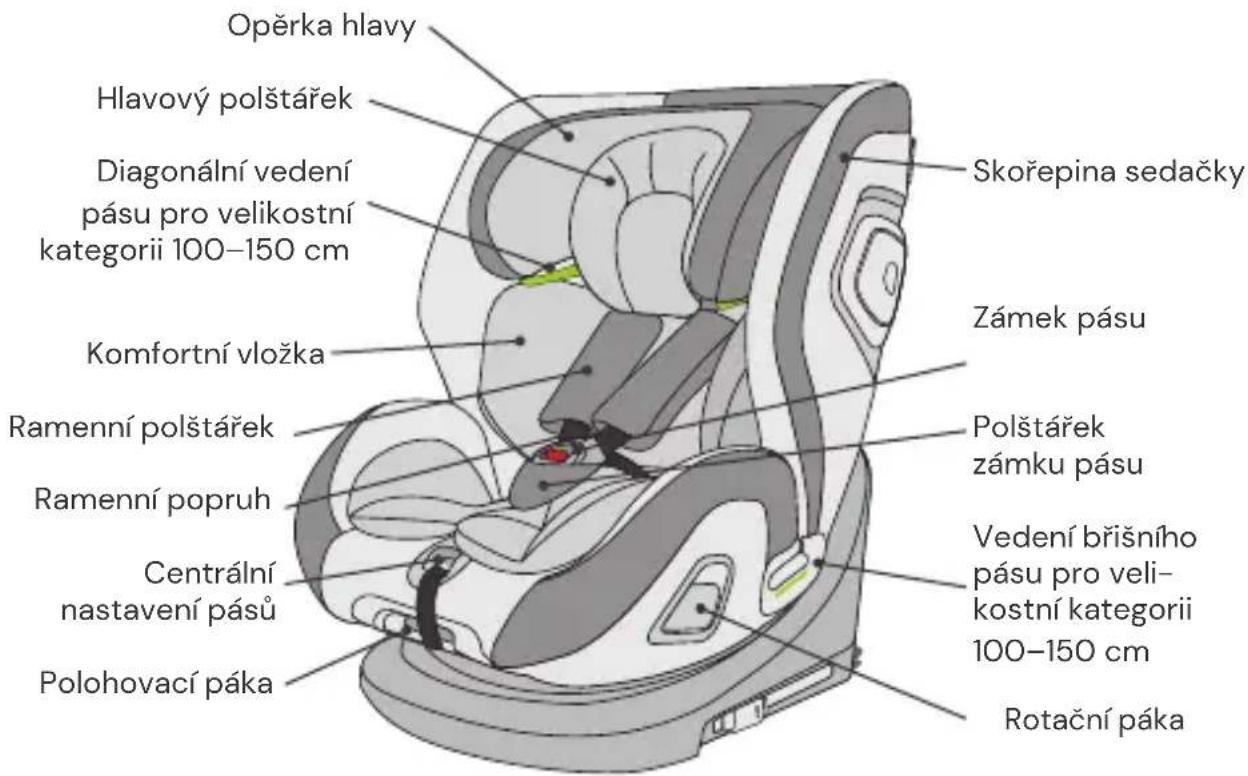

Čelní pohled

Opěrka hlavy Hlavový polštářek Diagonální vedení pásu pro velikostní kategorii 100–150 cm Koformtní vložka Ramenní polštářek Ramenní popruh Centrální nastavení pásů Polohovací páka Skorepina sedačky Zámek pásu Polštářek zámku pásu Vedení břišního pásu pro veli- kostní kategorii 100–150 cm Rotační páka

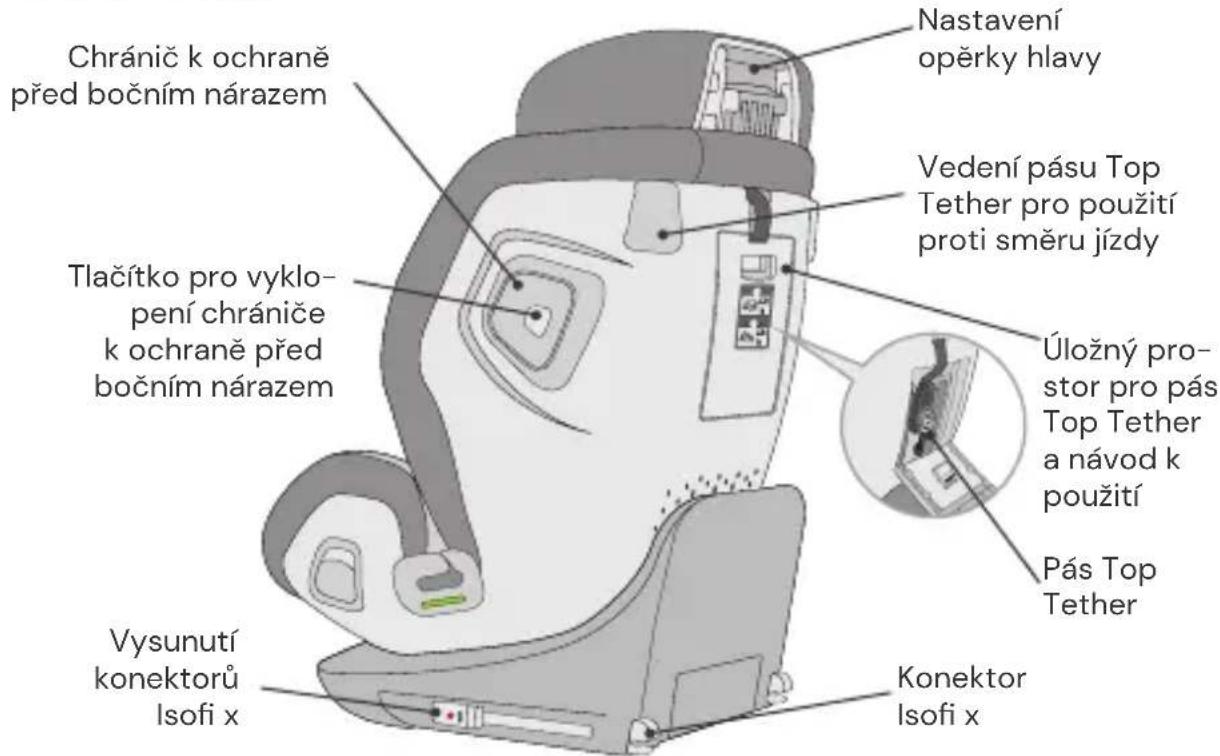

Pohled zezadu

Nastavení opěrky hlavy Chránič k ochraně před bočním nárazem Vedení pásu Top Tether pro použití proti směru jízdy Tlačítko pro vyklo-pení chrániče k ochraně před bočním nárazem Úložný prostor pro pás Top Tether a návod k použití Pás Top Tether Vysunutí konektorů Isofi x Konektor Isofi x

POUŽITÍ DĚTSKÉ AUTOSEDAČKY

Nastavení úhlu sklonu dětské auto- sedačky

• Jednou rukou aktivujte polohovací páku na spodní přední straně skořepiny sedačky.
• Druhou rukou uchopte skořepinu sedačky a nastavte požadovaný úhel.

Možné jsou následující polohy sedačky:

(podívejte se prosím na štítek na dětské sedačce)

Orientace proti směru jízdy, tělesná výška 40–75 cm, poloha: R1 tělesná výška 76–105 cm, poloha: R2

Orientace ve směru jízdy, tělesná výška 76–105 cm, min. věk 15 měsíců: 4 polohy (1 až 4)

Orientace po směru jízdy, tělesná výška: 100–150 cm: 1 poloha (1)

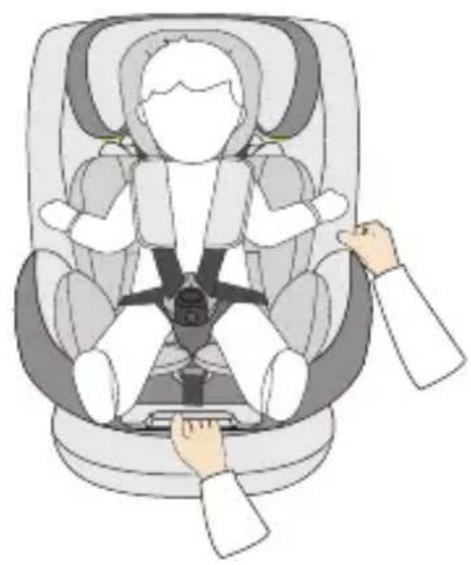

Otáčení dětské autosedačky

• Dětská autosedačka má po obou stranách skořepiny otočnou páku. Chcete-li nainstalovanou dětskou autosedačku otočit, posuňte otočnou páku směrem k sobě a otočte dětskou autosedačku do polohy proti směru, resp. po směru jízdy.
• Poloha s orientací ve směru jízdy je vhodná pouze pro děti od 15 měsíců s minimální tělesnou výškou 76 cm. Poloha proti směru jízdy je určena pro děti od 40 do 105 cm s maximální hmotností 18 kg.
• Boční poloha má pouze usnadnit nastupování dítěte. Tato poloha se nesmí používat za jízdy.

• Chcete-li pás uvolnit, jednou rukou stiskněte tlačítko pro seřízení pásu v sedačce. Druhou rukou držte a opatrně uvolněte upevněné pásy.
• Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby popruhy nebyly překroucené.

Uvolnění/zapnutí pásu

• Chcete-li pás uvolnit, stiskněte tlačítko na zámku pásu, vytáhněte jazýčky přezky a rozpojte je.
• Chcete-li pás zapnout, nejprve spojte oba jazýčky přezky a poté je spolu vsuňte do zámku pásu.

Click

Nastavení opěrky hlavy

• Uvolněte pás a zatáhněte za páčku pro nastavení opěrky hlavy na zadní straně dětské autosedačky. Posuňte opěrku hlavy do požadované výšky, v níž zacvakne.
• Dbejte na to, aby byly ramenní pásy vedeny z dětské autosedačky těsně nad rameny dítěte.
• Uvolněte páčku a ujistěte se, že opěrka hlavy zacvakla.

• Knofl ík RotationControl slouží jako kontrolní pomůcka, jejímž úkolem je zabránit příliš brzkému používání dětské autosedačky s orientací ve směru jízdy.
• Knofl ikem RotationControl (spodní strana dětské autosedačky) prosím označte, zda je vaše dítě mladší nebo starší 15 měsíců.
• Pokud je dítěti méně než 15 měsíců, můžete dětskou autosedačku otočit pouze do polohy proti směru jízdy a na stranu. Poloha po směru jízdy je uzamčena a děti do 15 měsíců ji nemohou používat.
• Je-li dítě starší 15 měsíců a jeho výška přesahuje 76 cm, může být dětská autosedačka používána i ve směru jízdy. K tomu prosím knofl ík RotationControl přepněte do příslušné polohy.
• Proti směru jízdy doporučujeme používat dětskou autosedačku co nejdéle, minimálně však do věku 15 měsíců a výšky alespoň 76 cm.

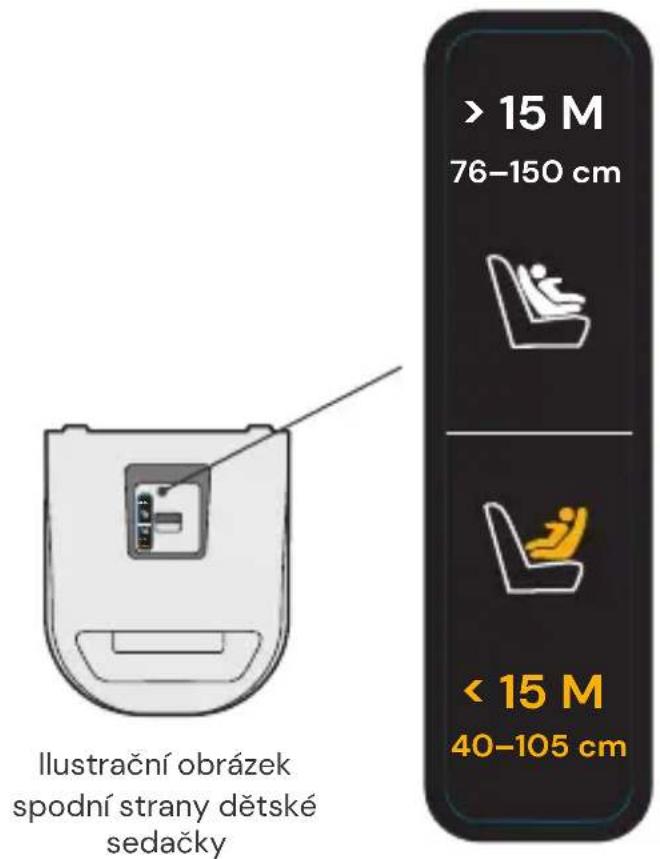

Ilustrační obrázek spodní strany dětské sedačky > 15 M 76–150 cm < 15 M 40–105 cm

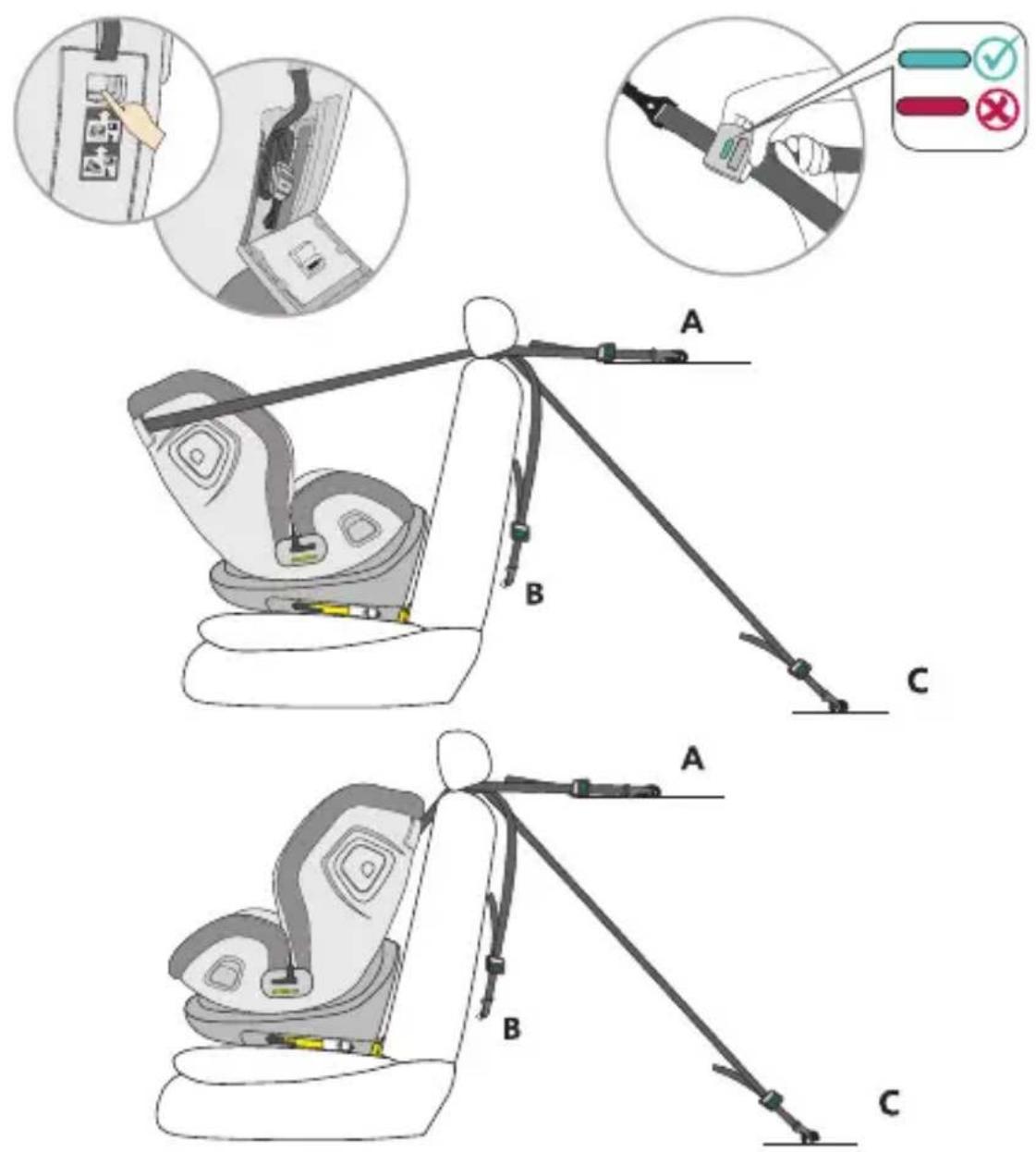

Top Tether pro velikostní kategorii 40–105 cm

• Vyjměte Top-Tether z úložného prostoru.
• Chcete-li Top Tether povolit, stiskněte jednou rukou šedé tlačítko a druhou rukou vytáhněte háček pásu do požadované délky.
• Chcete-li Top Tether upevnit, vložte háček do kotevního úchytu na sedadle vozidla a pás co nej-pevněji utáhněte. Zelená se na indikátoru objeví teprve po dostatečném natažení pásu.
• Při použití dětské autosedačky v poloze proti směru jízdy musí být pás Top Tether protožen boční úchytkou na dětské autosedačce. V ideálním případě použijte úchytku směrem do prostoru vašeho vozu, abyste umožnili otočení autosedačky ke dveřím vozidla pro snadné nastupování a vystupování.
• Pás Top Tether je nutný pouze pro velikostní kategorii 40–105 cm. Pro velikostní kategorii 100–150 cm můžete Top Tether uložit zpět do úložného prostoru.

Konektory Isofi x

• Stiskněte obě boční tlačítka konektorů Isofi x, aby se konektory Isofi x podélně vysunuly.
• Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
• Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.

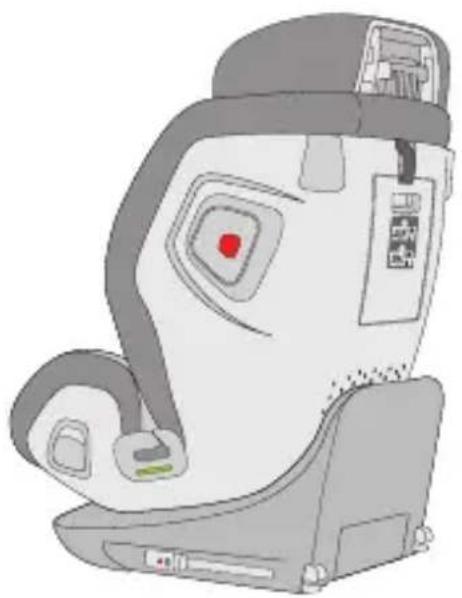

Chrániče k ochraně před bočním nárazem

• Po obou stranách dětské autosedačky se nachází vyklápěcí chrániče k ochraně před bočním nárazem.
• Stisknutím vnitřního tlačítka (označené červeně) prosím vyklopte ten chránič, který se nachází na straně dveří auta. Chránič na straně směřující do prostoru vozu vyklápět nemusíte.
• Pro sklopení chrániče stiskněte vnitřní tlačítko a zároveň chránič zatlačte. Uvolněte vnitřní tlačítko, aby chránič zůstal sklopený.

Uložení pětibodového pásu pro velikostní kategorii 100–150 cm

• Otevřete úložný prostor na zadní straně autosedačky a sejměte ramenní polstry z háčků (obr. A). Otevřete patentky ramenních polstrů, abyste je mohli zcela sejmout z dětské sedačky (obr. B). Odstraňte také polstr zámku pásu.
• Pásový systém uvolněte na maximální délku.
• Pás Top Tether uložte do úložného prostoru na zadní straně dětské autosedačky.
• Otevřete patentky potahu zádové části a odklopte jej. Odklopte také spodní část potahu opěrky hlavy (obr. C).
• Otevřete pásový systém a přetáhněte ramenní popruhy za potah.
• Opatrně stáhněte potah v oblasti sedadla, abyste mohli protáhnout zámek pásu otvorem v potahu sedadla.
• Vložte jazýčky přezek bezpečnostního pásu do zámku pásu a uložte jej do prohlubně v sedadle (obr. D).
• Nasad'te potah zpět na sedací plochu a ujistěte se, že se nachází ve správné poloze.
• Spodní část potahu opěrky hlavy a potah zádové části vratte zpět na své místo a připněte je patentky.
• Vyjmuté polstry uschovejte pro budoucí použití.

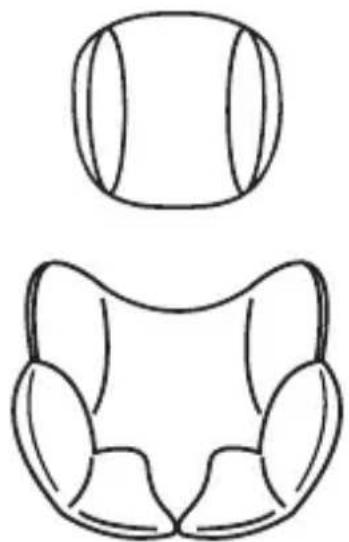

Hlavový polštářek a komfortní vložka

• Hlavový polštářek a komfortní vložka jsou určeny pro miminka s výškou 40–75 cm.
• Vyjměte prosím obě vložky, jakmile vaše dítě překročí stanovenou výšku.

Pro zajištění dlouhé životnosti své dětské autosedačky nepoužívejte k jejímu čištění žádná rozpouš-tědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stav tkaniny a švů. Při praní tkaniny postupujte opatrně podle pokynů na etiketě (viz níže).

Perte na 30 °C, šetrný prací cyklus

NEŽEHLETE

NEBĚLTE

NEČISTĚTE CHEMICKY

Sušení v bubnové su- šičce při nízké teplotě

ÚDRŽBA

Pravidelně kontrolujte stav výrobku, zda není poškozen. V případě poškození se dětská autosedačka již nesmí používat a musí být uložena mimo dosah dětí.

V případě dotazů a problémů kontaktujte prosím zákaznický servis Osann na tel. č. [phone].

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

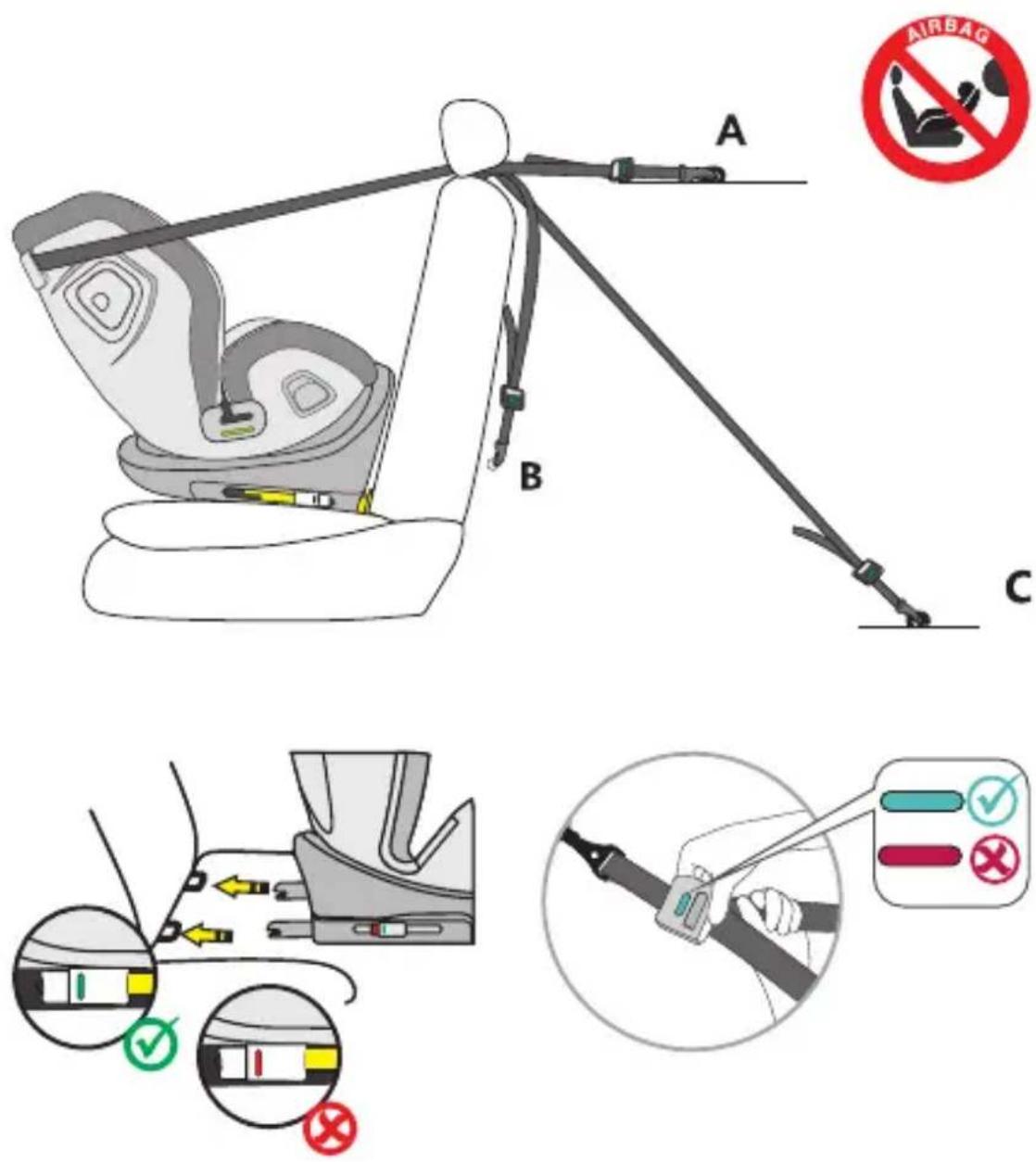

1) Velikostní kategorie 40–105 cm, max. 18 kg, proti směru jízdy

AIRBAG A B C

1. Na knoflíku RotationControl nastavte věk dítěte.

2. Nastavte dětskou autosedačku do maximálního sklopení a otočte ji tak, aby byla orientována do polohy R1 – 40–75 cm proti směru jízdy. Pokud výška vašeho dítěte přesahuje 75 cm, pře- stavte prosím autosedačku do polohy R2 – 76–105 cm.

3. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.

4. Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.

5. Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.

6. Vyjměte Top Tether z úložného prostoru a zcela jej vytáhněte.

7. Pás Top Tether musí být protožen boční úchytkou na dětské autosedačce. V ideálním případě použijte úchytku směrem do prostoru vašeho vozu, abyste umožnili otočení autosedačky ke dveřím vozidla pro snadné nastupování a vystupování.

8. Pás Top Tether zahákněte za příslušný úchyt ve vozidle (např. na zadní straně sedadla automobilu nebo v zavazadlovém prostoru. Řid'te se přitom prosím instrukcemi z návodu k obsluze vozidla).

9. Napněte Top Tether tak, aby se na pásu Top Tether zobrazil zelený ukazatel.

10. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.

11. Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.

12. Posad'te své dítě do dětské autosedačky.

13. Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.

14. Znovu zajistěte přezku pásu, měli byste přitom slyšet zacvaknutí.

15. Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby popruhy nebyly překroucené.

16. Otočte sedačku do polohy proti směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

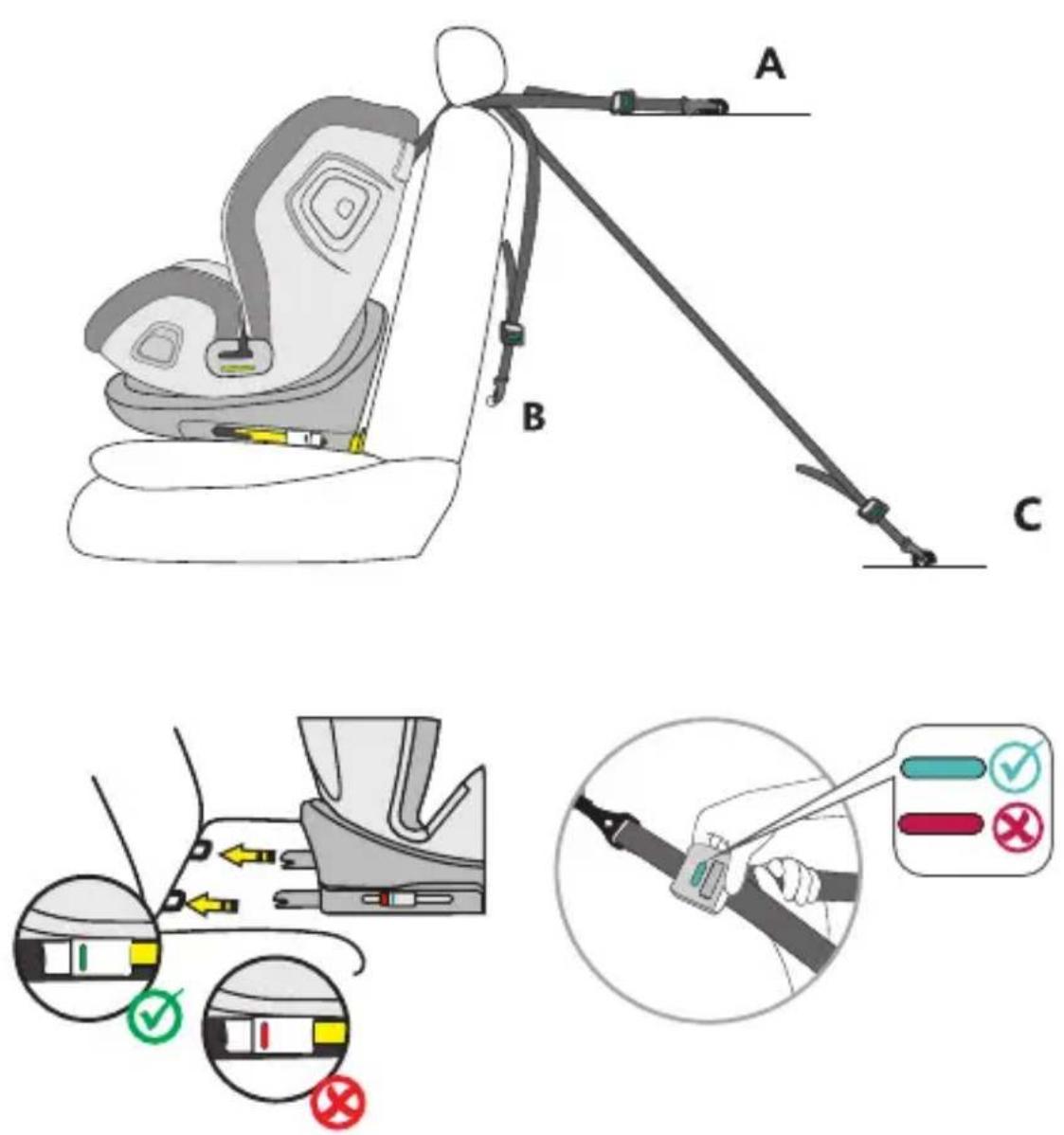

2) Velikostní kategorie 76–105 cm, min. 15 měsíců, max. 18 kg, po směru jízdy

DŮLEŽITÉ: NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY, POKUD JE DÍTĚ MLADŠÍ 15 MĚSÍCŮ.

1. Na knofl íku RotationControl nastavte věk dítěte.
2. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.
3. Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
4. Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že oba indikátory Isofi x jsou zelené.
   5.Vyjměte Top Tether z úložného prostoru a zcela jej vytáhněte.
5. Pás Top Tether zahákněte za příslušný úchyt ve vozidle (např. na zadní straně sedadla automobilu nebo v zavazadlovém prostoru. Řid'te se přitom prosím instrukcemi z návodu k obsluze vozidla).
6. Napněte Top Tether tak, aby se na pásu Top Tether zobrazil zelený ukazatel.
7. Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.
8. Posad'te své dítě do dětské autosedačky.
   10.Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.
9. Znovu zajistěte přezku pásu, měli byste přitom slyšet zacvaknutí.
10. Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby popruhy nebyly překroucené.
11. Dětská autosedačka má ve směru jízdy čtyři nastavitelné polohy sezení.

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

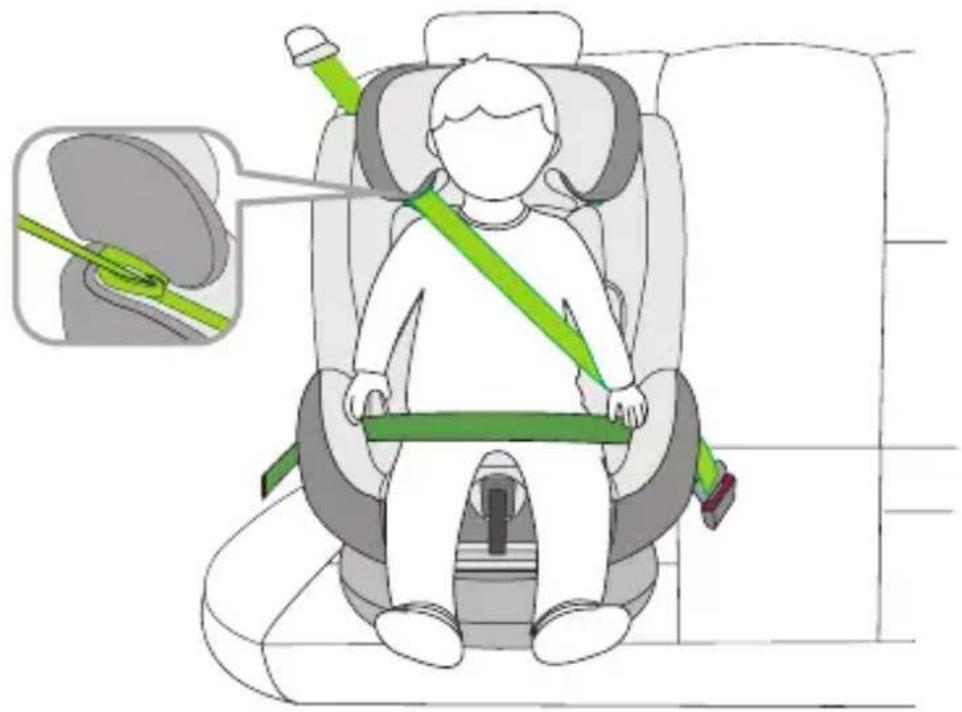

3) Velikostní kategorie 100–150 cm, po směru jízdy

1. Pětibodový pás a pás Top Tether dětské autosedačky musí být uloženy tak, jak je popsáno výše. V této velikostní kategorii nejsou potřeba.
2. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.
   3.Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
3. Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že oba indikátory Isofi x jsou zelené.
4. Diagonální pás tříbodového pásu automobilu provlékněte úchytkou pro diagonální vedení pásu na opěrce hlavy dětské autosedačky.
5. Provlékněte břišní pás tříbodového bezpečnostního pásu automobilu prvním vedením břišního pásu v oblasti sedadla dětské autosedačky.
6. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.
7. Posad'te své dítě do dětské autosedačky.
8. Nastavte výšku opěrky hlavy tak, aby hlava dítěte ležela zcela v opěrce hlavy a diagonální pás vycházel vedením pásu ve výšce ramen dítěte.
9. Otočte sedačku do polohy po směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.
10. Zavřete přezku tříbodového pásu, uslyšíte zacvaknutí.
11. Ujistěte se, že diagonální i břišní pás procházejí druhým vedením břišního pásu na dětské autosedačce, které směřuje k přezce bezpečnostního pásu vozidla.
12. Zatáhněte za diagonální pás a napněte jej. Ujistěte se, že pásy nejsou překroucené.
13. Poloha sedačky musí být nastavena do polohy 1.

Montáž bez systému Isofi x:

Alternativně lze dětskou autosedačku pro děti s výškou od 100 do 150 cm používat pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

telesná výška 76 – 105 cm,

min. 15 mesiacov:

4 pozície (1 až 4)

• Ak chcete pás odblokovat, stlačte tlačidlo zámku pásu, vytiahnite jazýčky spony a rozpojte ich.
• Ak chcete pás zablokovat, spojte najprv obidva jazýčky spony a spolu ich zasuňte do zámku pásu.

Click

Montáž bez systému Isofi x:
