MANUALE UTENTE Flame360 Osann

Grazie per aver scelto il nostro seggiolino auto Flame360. Se avete bisogno di aiuto per questo prodotto, si prega di contattare il nostro servizio clienti.

UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 150 cm.
• Installazione orientata all'indietro da 40 a 105 cm di altezza del bambino si effettua utilizzando i connettori Isofix e la cinghia Top-Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto.
• Installazione orientata in avanti da 76 a 105 cm di altezza del bambino e un'età minima di 15 mesi vieneeffettuata con l'ausilio dei connettori Isofix e della cinghia Top-Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.
• Installazione orientata in avanti da 100 a 150 cm di altezza del bambino è realizzato con l'ausilio dei connettori Isofi x. La cinghia Top-Tether non è necessaria per questa classe di altezza. Il bambino deve essere allacciato per mezzo della cintura a 3 punti dell'auto. In alternativa, per la classe di altezza 100-150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.

IMPORTANTE

NON UTILIZZARE IL SEGGIOLINO AUTO NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

PERICOLO ESTREMO

Si consiglia di installare il seggiolino auto sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile anteriore dove si trova un airbag, a meno che non si disattivi l'airbag. A tale scopo leggere le istruzioni d'uso del veicolo.

AVVISO

AVVISO (40-105 cm):

Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n. 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

AVVISO (100-150 cm):

Si tratta di un seggiolino i-Size ottimizzato. È omologato ai sensi del regolamento n. 129 per l'utilizzo primario su "posti a sedere i-Size", come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini esteso o al rivenditore.

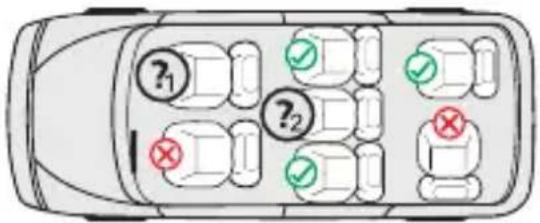

Nel dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.

1. Solo se sono disponibili i connettori Isofi x e un gancio Top-Tether e se il posto a sedere è riconosciuto come compatibile con i-Size nel manuale dell'auto. Per l'uso orientato all'indietro, inoltre, solo se l'airbag può essere disattivato.

2. Solo se i connettori Isofi x sono presenti e il posto a sedere è riconosciuto come compatibile con "i-Size" nel manuale del veicolo.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

Taglia	Direzione di montaggio	Installazione Tipo		Dispositivo di sicurezza del bambino
40-105 cm	Orientato all'indietro	Connettori Isofi x & Top-Tether	i-Size	Cintura a 5 punti del seggiolino auto
76-105 cm	Orientato in avanti	Connettori Isofi x & Top-Tether	i-Size	Cintura a 5 punti del seggiolino auto
100-150 cm	Orientato in avanti	Connettori Isofi x e cintura a 3 punti dell'auto	i-Size Booster seat	Cintura a 3 punti dell'auto
100-150 cm	Orientato in avanti	Cintura a 3 punti dell'auto	i-Size Booster seat	Cintura a 3 punti dell'auto

AVVERTENZA

• Si prega di leggere attentamente il presente manuale prima dell'uso al fine di garantire la sicurezza del bambino. Conservare il presente manuale. L'inosservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Per bambini con un peso inferiore ai 18 kg e un'altezza fino a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.
• Per bambini di peso superiore ai 18 kg e un'altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.
• L'installazione del seggiolino può avvenire orientato all'indietro e in avanti con i connettori Isofix e la cinghia Top-Tether. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.
• Per l'installazione con Isofi x: leggere attentamente il manuale del costruttore dell'auto.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare il presente seggiolino auto in casa. Il seggiolino auto è concepito esclusivamente per l'utilizzo in auto.
• Non lasciare mai il bambino incustodito sul seggiolino.
• Non collocare il seggiolino auto orientato all'indietro su un sedile anteriore con l'airbag attivato. Ciò può causare lesioni gravi o portare alla morte.
• Il seggiolino deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.
• Per motivi di sicurezza, il seggiolino auto deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti, che possano causare lesioni in caso di collisione, devono essere fissati correttamente.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifiche o aggiunte al prodotto senza il consenso dell'autorità competente. L'inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del bambino.
• Questo seggiolino è progettato per bambini con un'altezza massima di 150 cm. Non sovraccari-care il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza il rivestimento del sedile.
• Il rivestimento del sedile non deve essere sostituito con un rivestimento diverso da quello raccomandato dal costruttore, in quanto tale rivestimento è parte integrante delle prestazioni di ritenuta.

PARTI DEL SEGGIOLINO

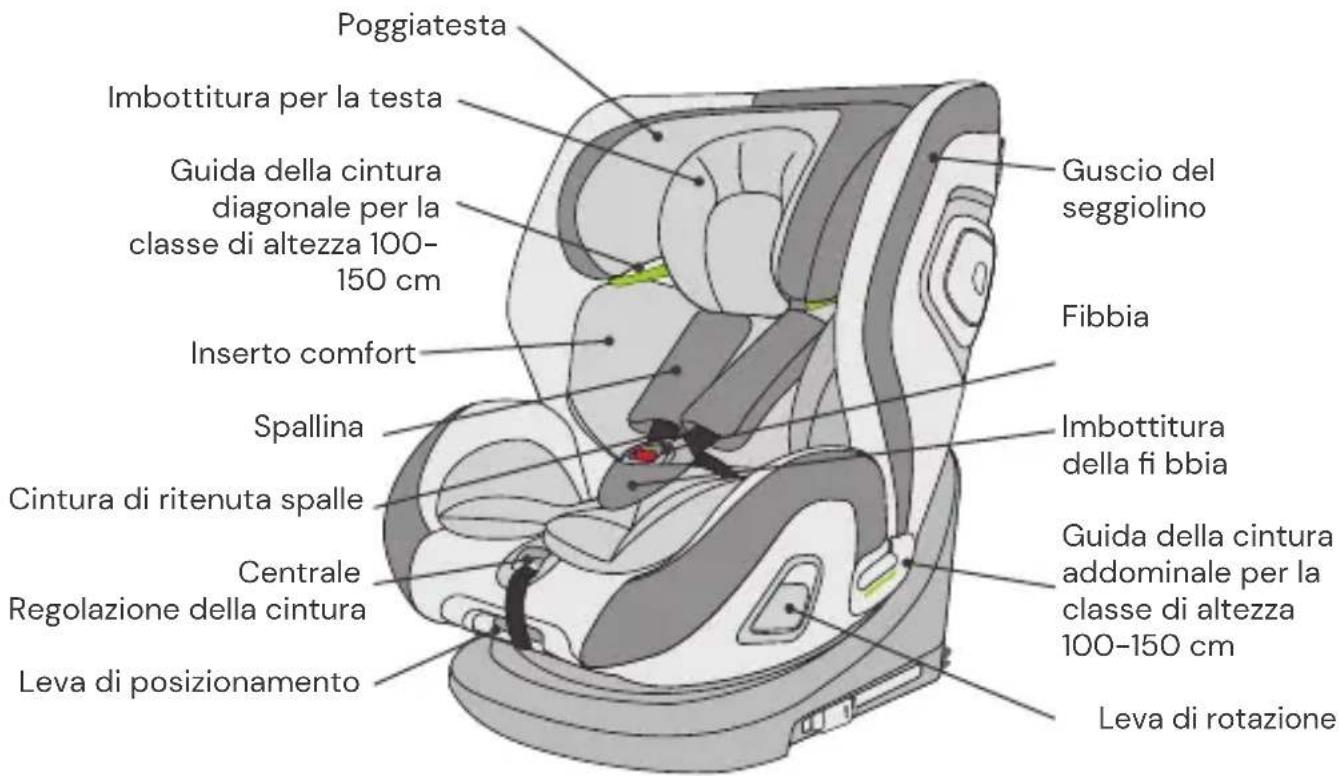

Vista anteriore

Poggiatesta Imbottitura per la testa Guida della cintura diagonale per la classe di altezza 100- 150 cm Inserto comfort Spallina Cintura di ritenuta spalle Centrale Regolazione della cintura Leva di posizionamento Guscio del seggiolino Fibbia Imbottitura della fi bbia Guida della cintura addominale per la classe di altezza 100-150 cm Leva di rotazione

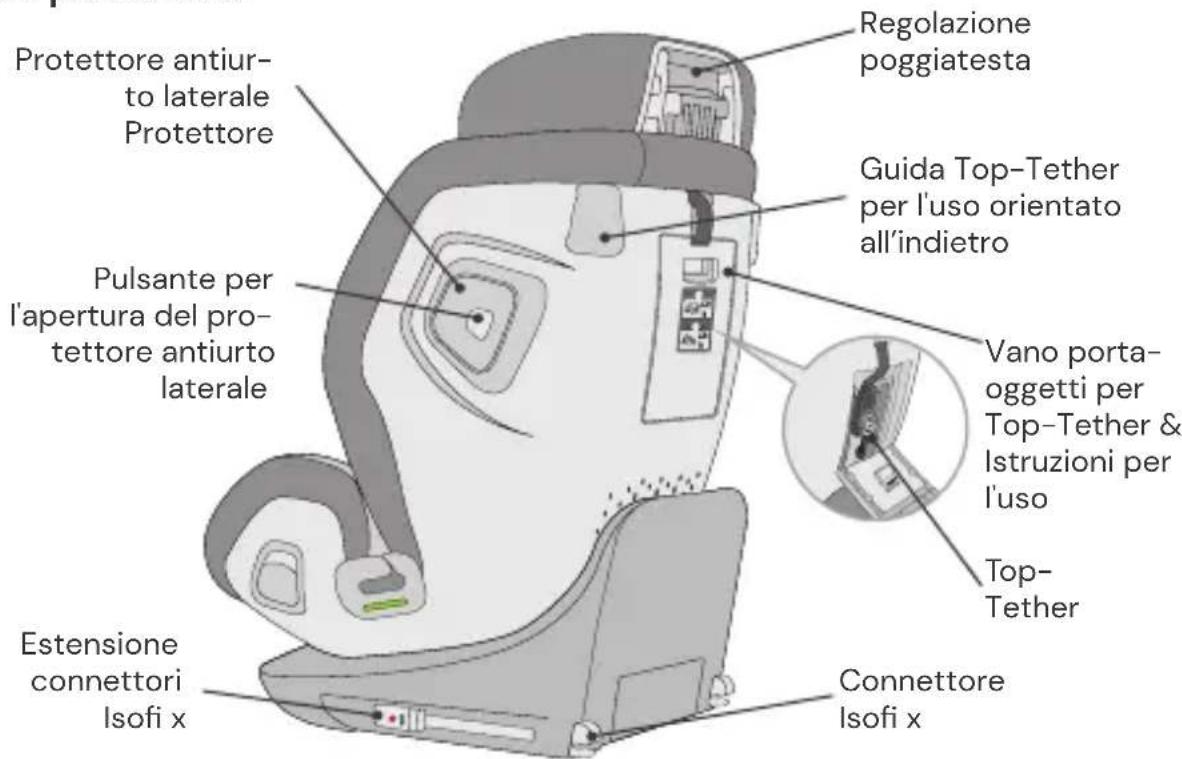

Vista posteriore

Regolazione poggiatesta Protettore antiur- to laterale Protettore Guida Top-Tether per l'uso orientato all'indietro Pulsante per l'apertura del pro- tettore antiurto laterale Vano porta- oggetti per Top-Tether & Istruzioni per l'uso Top- Tether Estensione connettori Isofi x Connettore Isofi x

UTILIZZO DEL SEGGIOLINO AUTO

Impostazione dell'angolo di inclinazione del seggiolino auto

• Azionare con una mano la leva di posizionamento posta nella parte anteriore inferiore del guscio del seggiolino.
• Tenere il guscio del seggiolino con l'altra mano e regolare l'angolazione.

Sono possibili le seguenti posizioni:

(osservare l'etichetta sul seggiolino)

Orientato all'indietro,

Corporatura 40-75 cm, posizione: R1

Corporatura 76-105 cm, posizione: R2

Orientato in avanti,

Corporatura 76-105 cm,

almeno 15 mesi di età:

4 posizioni (da 1 a 4)

Rivolto in avanti, altezza:

100–150 cm: 1 posizione (1)

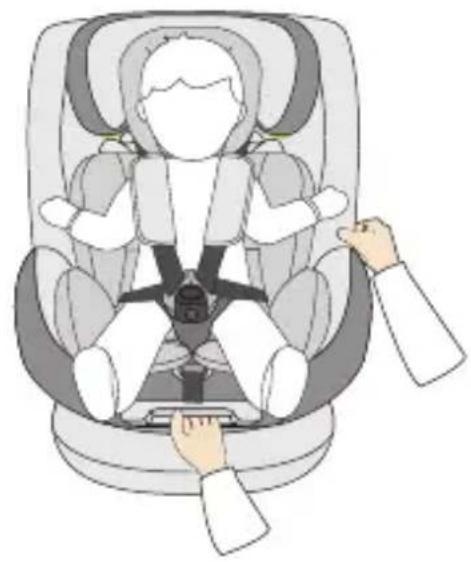

Rotazione del seggiolino auto

• Il seggiolino è dotato di una leva di rotazione su entrambi i lati del guscio del seggiolino. Per ruotare il seggiolino quando è installato, azionare la leva di rotazione rivolta verso di voi e ruotare il seggiolino auto in posizione orientata all'indietro o in avanti.
• La posizione orientata in avanti è adatta soltanto a bambini con un'età minima di 15 mesi e un'altezza minima di 76 cm. La posizione orientata all'indietro è progettata per bambini di altezza compresa tra 40 e 105 cm e con un peso massimo di 18 kg.
• La posizione laterale è riservata esclusivamente all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio.

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nell'area del seggiolino. Tenere la fibbia con l'altra mano e slacciare con cautela le cinture allacciate.
• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.

Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fi bbia, estrarre le due linguette della fi bbia e separarle.
• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia.

Click

IT

Regolazione del poggiatesta

• Slacciare la cintura e tirare la leva per la regolazione del poggiatesta sul retro del seggiolino auto. Muovere il poggiatesta fi no ad innestarlo all'altezza desiderata.
• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino auto appena sopra le spalle del bambino.
• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato.

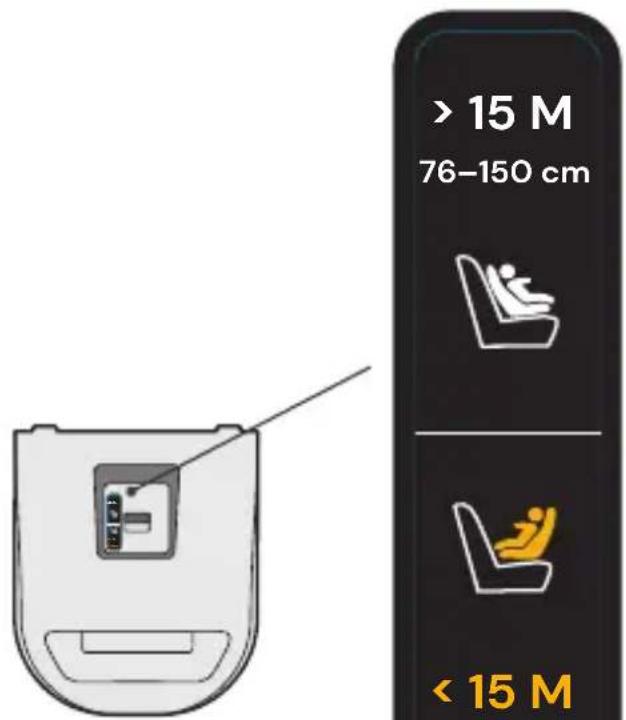

• Il pulsante RotationControl è impiegato come ausilio di controllo e ha lo scopo di impedire il prematuro uso orientato in avanti del seggioli-no auto.
• Indicare sul pulsante RotationControl (sotto il seggiolino auto) se l'età del bambino è inferiore o superiore a 15 mesi.
• Se il bambino ha meno di 15 mesi, è possibile ruotare il seggiolino solo nella posizione orientata all'indietro e laterale. La posizione orientata in avanti è bloccata e non può essere utilizzata per i bambini di età inferiore ai 15 mesi.
• Se il bambino ha più di 15 mesi e un'altezza superiore a 76 cm, il seggiolino auto può essere usato anche nella posizione orientata in avanti. A tale scopo, regolare il pulsante RotationControl.
• Si consiglia di utilizzare il seggiolino auto nella posizione orientata all'indietro il più a lungo possibile, ma almeno fi no a un'età di 15 mesi e un'altezza minima di 76 cm.

> 15 M 76-150 cm < 15 M

Figura esemplifi cativa Lato inferiore del seggiolino

> 15 M 76–150 cm < < 15 M 40–105 cm

Top-Tether per classe di altezza 40-105 cm

• Rimuovere la Top-Tether dal vano portaoggetti.
• Per slacciare la cinghia Top-Tether, premere con una mano il pulsante grigio e tirare con l'altra mano il lato dell'ancoraggio della cintura alla lunghezza desiderata.
• Per fissare la cinghia Top-Tether, agganciare l'ancoraggio al punto di fissaggio sul sedile dell'auto e tirarlo fi no a stringerlo il più possibile. L'indicatore non diventa verde fi nché la cintura non è suffi cientemente tesa.
• Quando si utilizza il seggiolino per bambini orientato all'indietro, la Top-Tether deve essere infilata nella guida Top-Tether sul lato del seggiolino auto. Idealmente, utilizzare la guida per l'interno dell'auto per garantire la rotazione della portiera dell'auto per facilitare l'ingresso e l'uscita.
• La cinghia Top-Tether è necessaria solo per le taglie 40-105 cm. Nella classe di dimensioni 100-150 cm, è possibile riporre la cinghia Top-Tether nel vano portaoggetti.

IT

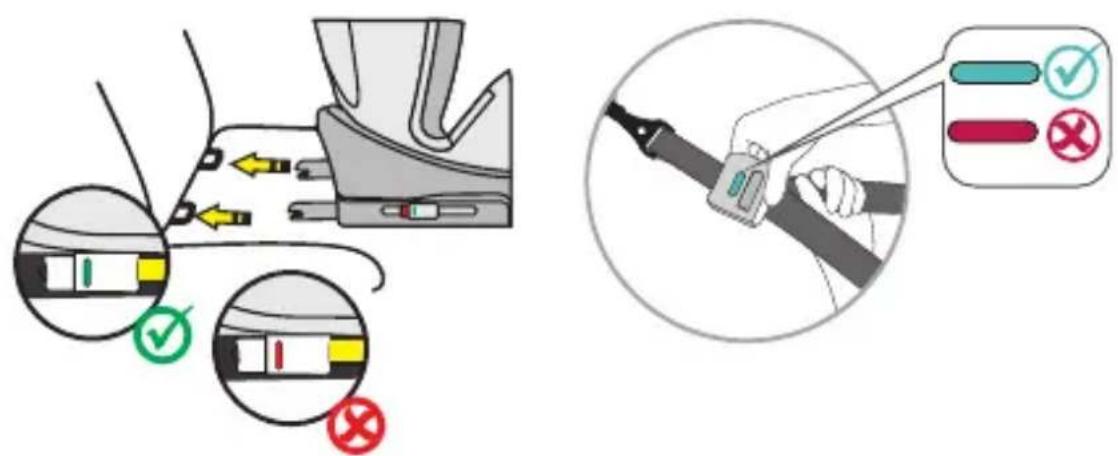

Connettori Isofi x

• Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
• Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare.
• Far scorrere il seggiolino auto fi no a farlo ade- rire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix siano di colore verde.

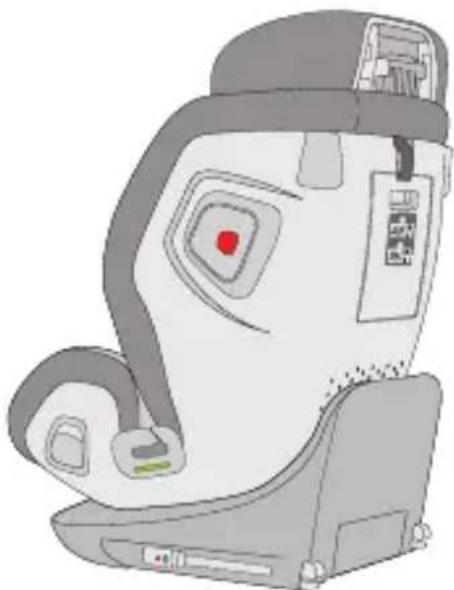

Protettori antiurto laterali

• I protettori antiurto laterali si trovano su entrambi i lati del seggiolino aut.
• Estrarre il protettore situato sul lato della portiera dell'auto premendo il pulsante interno (contrassegnato in rosso). Il protettore su lato interno non deve essere aperto.
• Per ripiegare il protettore, premere il pulsante interno insieme al protettore. Rilasciare il pulsante interno per mantenere il protettore ripiegato.

Sistemazione della cintura a 5 punti per classe di altezza 100-150 cm

• Aprire il vano portaoggetti sul retro del seggiolino auto e sfilare le spalline dai loro ganci (fig. A). Aprire le spalline tramite i pulsanti in modo da poterle rimuovere completamente dal seggiolino (Fig. B). Rimuovere anche l'imbottitura della fi bbia.
• Allentare il sistema di cinghie fi no alla lunghezza massima.
• Riporre la cinghia Top-Tether nel vano portaoggetti sul retro del seggiolino auto.
• Aprire il coperchio nella zona posteriore in corrispondenza dei pulsanti e ripiegarlo. Ripiegare lateralmente anche la parte inferiore del rivestimento del poggiatesta (Fig. C).
• Aprire il sistema di cinghie e portare le spalline dietro il rivestimento.
• Estrarre con cautela il rivestimento nella zona del sedile in modo da far passare la fibbia nell'apertura del rivestimento del sedile.
• Inserire le linguette della fibbia nella fibbia e riporla nell'incavo della zona del sedile (Fig. D).
• Rimettere il rivestimento sulla zona del sedile assicurandosi che il rivestimento si trovi alla sua tacca.
• Riportare nella posizione iniziale la parte inferiore del rivestimento del poggiatesta e ripiegare verso l'alto il rivestimento dello schienale e chiuderlo con i suoi pulsanti.
• Conservare le imbottiture rimosse in un luogo sicuro per un utilizzo successivo.

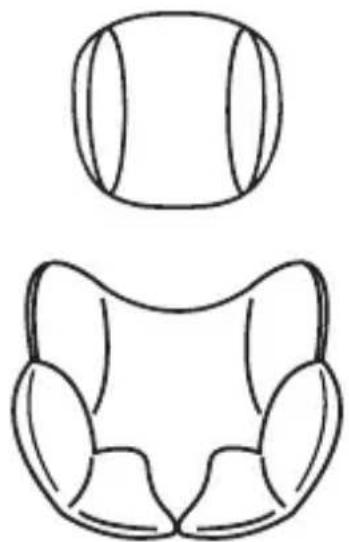

Imbottitura per la testa e inserto comfort

• L'imbottitura per la testa e l'inserto comfort sono progettati per bambini con un'altezza di 40-75 cm.
• Rimuovere entrambi gli inserti non appena il bambino ha superato l'altezza specifi cata.

Al fi ne di garantire un utilizzo prolungato del seggiolino auto, non utilizzare solventi e detergenti abrasivi o aggressivi per pulirlo. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicati

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura in tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini.

In caso di domande o problemi, si prega di contattare il servizio clienti Osann al numero [phone].

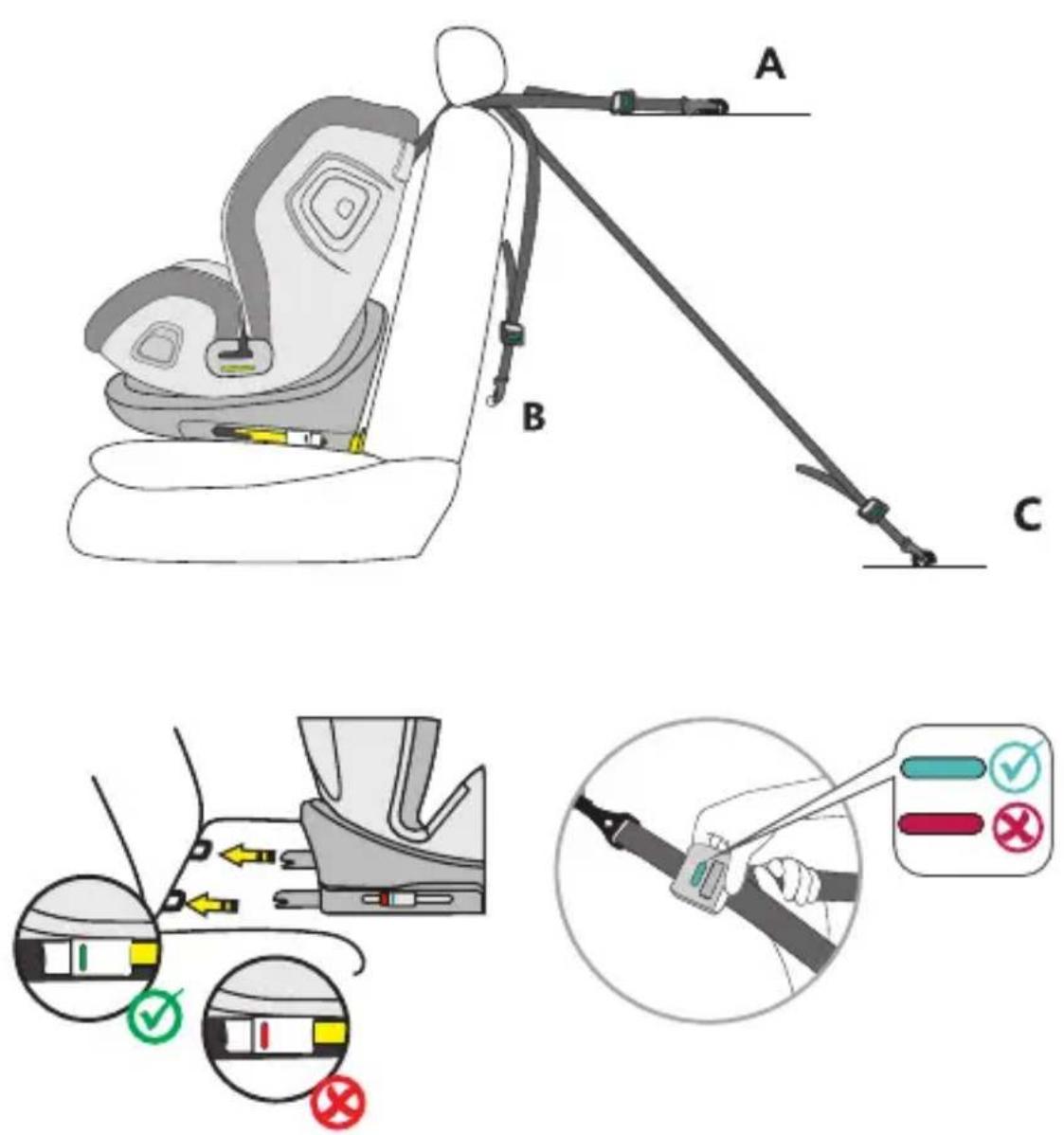

INSTALLAZIONE DEL SEGGIOLINO AUTO

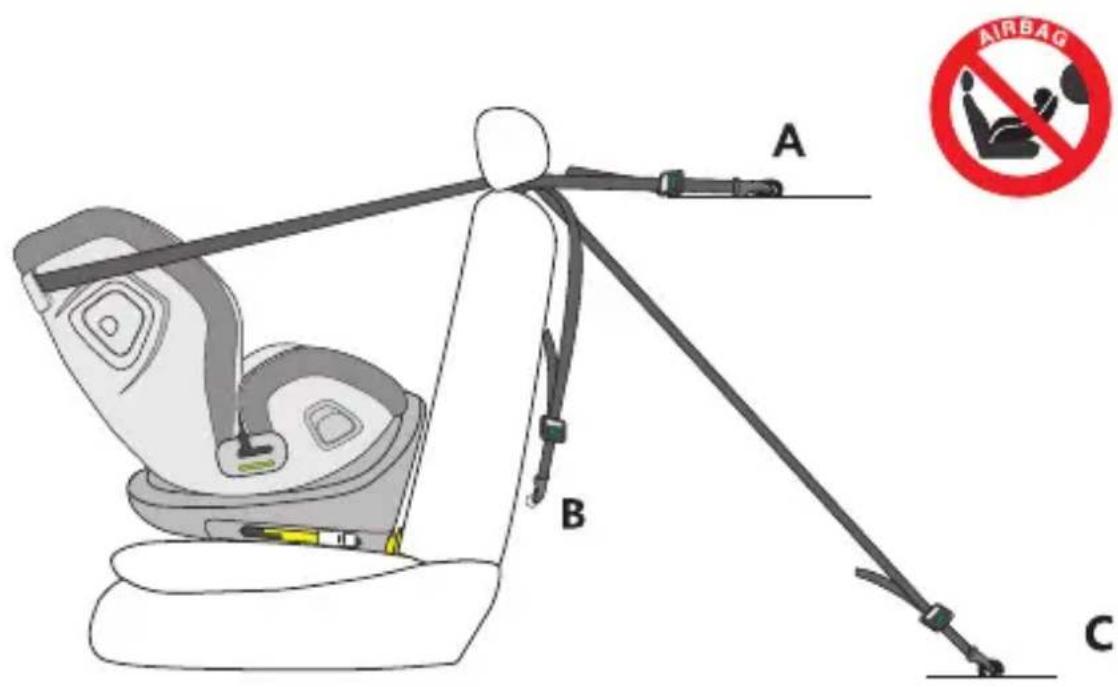

1) Classe di altezza 40-105 cm, max. 18 kg, orientato all'indietro

AIRBAG A B C

1. Regolare l'età del bambino sul pulsante RotationControl.

2. Regolare il seggiolino in posizione reclinata massima e ruotarlo in modo che sia rivolto verso la posizione di seduta R1 - 40-75 cm orientata all'indietro. Se l'altezza del bambino supera i 75 cm, passare alla posizione di seduta R2 - 76-105 cm.

3. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.

4. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare.

5. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde.

6. Estrarre la cinghia Top-Tether dal vano portaoggetti ed estenderla per tutta la sua lunghezza.

7. La cinghia Top-Tether deve essere infilata nell'apposita guida sul lato del seggiolino auto. Idealmente, utilizzare la guida per l'interno dell'auto per garantire la rotazione della portiera dell'auto per facilitare l'ingresso e l'uscita.

8. Agganciare la cinghia Top-Tether al gancio corrispondente della propria auto (ad es. sul retro del sedile auto). Fare riferimento al manuale d'uso della propria auto).

9. Stringere quindi la cinghia Top-Tether finché l'indicatore sulla cinghia Top-Tether non diventi verde.

10. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.

11. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.

12. Collocare il bambino sul seggiolino auto.

13. Regolare l'altezza del poggiatesta come descritto in precedenza.

14. Chiudere nuovamente la fi bbia della cintura fi nché non si sente un "clic".

15. Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.

16. Ruotare il seggiolino nella posizione orientata all'indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.

INSTALLAZIONE DEL SEGGIOLINO AUTO

2) Classe di altezza 76-105 cm, min. 15 mesi, max. 18 kg, orientato in avanti

IMPORTANTE: NON UTILIZZARE IL SEGGIOLINO AUTO NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

1. Regolare l'età del bambino sul pulsante RotationControl.
2. Premere entrambi i pulsanti laterali dei connettori Isofix per estenderli in lunghezza.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare.
4. Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Estrarre la cinghia Top-Tether dal vano portaoggetti ed estenderla per tutta la sua lunghezza.
6. Agganciare la cinghia Top-Tether al gancio corrispondente della propria auto (ad es. sul retro del sedile auto). Fare riferimento al manuale d'uso della propria auto).
7. Stringere quindi la cinghia Top-Tether finché l'indicatore sulla cinghia Top-Tether non diventi verde.
8. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.
9. Collocare il bambino sul seggiolino auto.
10. Regolare l'altezza del poggiatesta come descritto in precedenza.
11. Chiudere nuovamente la fi bbia della cintura fi nché non si sente un "clic".
12. Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.
13. Il seggiolino auto dispone di quattro posizioni di seduta regolabili.

INSTALLAZIONE DEL SEGGIOLINO AUTO

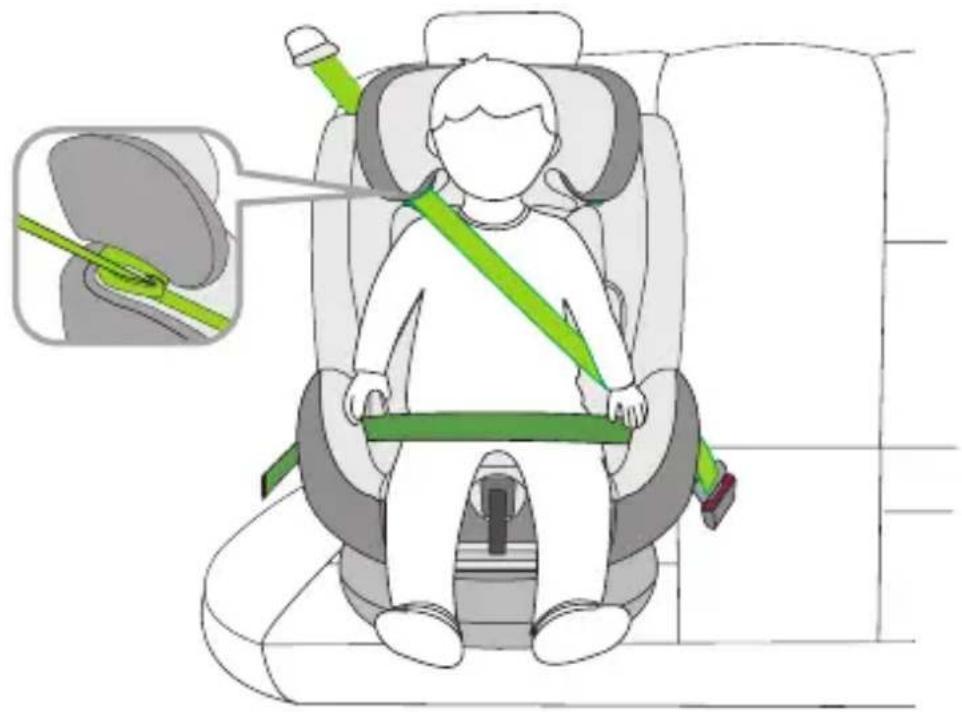

3) Altezza 100-150 cm, orientato in avanti

1. La cintura a 5 punti e la cinghia Top-Tether del seggiolino auto devono essere riposte come descritto in precedenza. Non sono necessarie in questa classe di altezza.
2. Premere entrambi i pulsanti laterali dei connettori Isofix per estenderli in lunghezza.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile auto e farli innestare.
4. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto.
6. Far passare la cintura addominale della cintura a 3 punti del veicolo attraverso la guida della cintura addominale nel zona del sedile del seggiolino auto.
7. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.
8. Collocare il bambino sul seggiolino auto.
9. Regolare l'altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all'altezza delle spalle del bambino.
10. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.
11. Chiudere la fi bbia della cintura a 3 punti fi nché non si sente un "clic".
12. Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto, che è rivolta verso la fi bbia dell'auto.
13. Tirare la cinghia diagonale per tenderla. Accertarsi che le cinghie non siano attorcigliate.
14. La posizione di seduta deve essere impostata sulla posizione 1.

Installazione senza Isofi x:

In alternativa, nella classe di altezza 100-150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.
