Flame360 - Hochstuhl Osann - Kostenlose Bedienungsanleitung

Produkttyp	i-Size Kindersitz
Marke	Osann
Modell	Flame360
Größenkategorie	40 – 150 cm
Kindergesamtgewicht (max.)	18 kg (mit 5-Punkt-Gurt)
Mindestalter für Front	15 Monate
Norm	Verordnung Nr. 129 (i-Size)
Befestigung	Isofix-Konnektoren + Top Tether (40-105 cm); Isofix oder 3-Punkt-Gurt (100-150 cm)
Rückhaltesystem	5-Punkt-Gurt (40-105 cm); Fahrzeuggurt 3-Punkt (100-150 cm)
Drehung	360° mit Drehhebel, Frontblockierung vor 15 Monaten
Neigung	Mehrere Positionen je nach Kategorie (R1, R2, 1-4)
Kopfstütze	Höhenverstellbar mit Hebel
Seitenaufprallschutz	Einklappbar, auf der Türseite ausklappbar
Aufbewahrung des Gurtes	Ja, für die Kategorie 100-150 cm
Im Lieferumfang enthaltenes Zubehör	Kopfkissen, Komforteinlage (für 40-75 cm)
Pflege	Bezug waschbar bei 30°C im Schonwaschgang
Trocknen	Wäschetrockner bei niedriger Temperatur möglich
Reinigungsverbot	Nicht bügeln, bleichen oder chemisch reinigen
Altersanzeige	RotationControl-Taste (unter/über 15 Monate)
Kundendienst	OSANN: [phone]

Häufig gestellte Fragen - Flame360 Osann

Was sind die Größen- und Gewichtsbeschränkungen für die Verwendung des 5-Punkt-Gurtes?

Der 5-Punkt-Gurt darf nur für Kinder unter 18 kg und unter 105 cm Körpergröße verwendet werden. Darüber hinaus muss auf die Sitzerhöhungsmodus mit dem Fahrzeuggurt umgestellt werden.

Kann ich den Sitz vor dem 15. Monat in Fahrtrichtung installieren?

Nein, das ist äußerst gefährlich. Der Sitz muss zwingend in Rückwärtsrichtung verwendet werden, bis das Kind mindestens 15 Monate alt und mindestens 76 cm groß ist. Die RotationControl-Taste blockiert die Fahrtrichtung vor diesem Alter.

Wie kann ich den Sitz drehen, um das Kind leichter einzusetzen?

Verwenden Sie den Drehhebel auf jeder Seite der Schale. Drehen Sie den Sitz zur Tür hin. Die Seitenposition ist nur zum Einsetzen des Kindes gedacht und darf während der Fahrt nicht verwendet werden.

Wie installiere ich den Sitz in Rückwärtsrichtung (40-105 cm)?

Stellen Sie die RotationControl-Taste auf '< 15 Monate', klappen Sie die Isofix-Konnektoren aus und rasten Sie sie an den Fahrzeugverankerungen ein. Schieben Sie den Sitz gegen die Lehne, befestigen Sie den Top Tether, indem Sie ihn durch die seitliche Führung führen, und spannen Sie ihn, bis die Anzeige grün wird. Setzen Sie das Kind hinein und befestigen Sie den 5-Punkt-Gurt.

Wie reinige ich den Sitzbezug?

Der Bezug ist bei 30°C im Schonwaschgang waschbar. Kein Bleichmittel verwenden, nicht bügeln, nicht chemisch reinigen. Trocknen im Wäschetrockner bei niedriger Temperatur möglich. Nach dem Waschen die Festigkeit der Nähte überprüfen.

Was tun, wenn der Sitz in einen Unfall verwickelt war?

Der Sitz muss unbedingt ausgetauscht werden, auch wenn keine sichtbaren Schäden vorhanden sind. Die aufgetretenen Belastungen können seine Sicherheit bei einem späteren Unfall beeinträchtigen.

Kann ich den Sitz ohne Isofix-Konnektoren für die Kategorie 100-150 cm verwenden?

Ja, das ist möglich. Der Sitz kann nur mit dem 3-Punkt-Gurt des Fahrzeugs installiert werden. Die Verwendung von Isofix wird jedoch für eine bessere Stabilität empfohlen.

Wie stelle ich die Höhe der Kopfstütze ein?

Lockern Sie den Gurt, ziehen Sie dann den Einstellhebel an der Rückseite des Sitzes. Bewegen Sie die Kopfstütze, bis sie auf der richtigen Höhe einrastet. Stellen Sie sicher, dass die Gurte knapp über den Schultern des Kindes austreten.

Wo finde ich den Top-Tether-Verankerungspunkt in meinem Auto?

Schlagen Sie in der Bedienungsanleitung Ihres Fahrzeugs nach. Der Verankerungspunkt befindet sich normalerweise auf der Rückseite des Sitzes oder im Kofferraum. Der Top Tether muss eingehakt und gespannt werden, bis die Anzeige grün wird.

Wie verstaue ich den 5-Punkt-Gurt, wenn das Kind den Fahrzeuggurt verwendet?

Öffnen Sie das Aufbewahrungsfach auf der Rückseite des Sitzes, entfernen Sie die Schulterpolster und das Schlosspolster. Lösen Sie die Gurte vom Schloss, führen Sie sie hinter den Bezug und verstauen Sie das Schloss in der Sitzmulde. Setzen Sie den Bezug wieder auf und schließen Sie die Druckknöpfe.

BEDIENUNGSANLEITUNG Flame360 Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz Flame360 entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 40 bis 150 cm.
• Einbau rückwärtsgerichtet von 40 bis 105 cm Körpergröße erfolgt mithilfe der Isofix-Konnektoren und dem Top-Tether Gurt. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten erfolgt mithilfe der Isofi x-Konnektoren und dem Top-Tether Gurt. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Einbau vorwärtsgerichtet von 100 bis 150 cm Körpergröße erfolgt mithilfe der Isofix-Konnektoren. Der Top-Tether Gurt wird in dieser Größenklasse nicht benötigt. Das Kind wird mit dem 3-Punkt-Gurt des Autos angeschnallt. Alternativ kann der Kinderautositz in der Größenklasse 100–150 cm auch nur mit dem 3-Punkt-Gurt montiert werden. Eine Verbindung mit den Isofi x-Konnektoren ist nicht zwingend notwendig, aber empfohlen.

WICHTIG

VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT.

EXTREME GEFAHR

Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 40 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag befi ndet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.

HINWEIS

HINWEIS (40–105 cm):

Dies ist ein i-Size Kinderrückhaltesystem. Es ist nach der Regelung Nr. 129 für die Verwendung in „i-Size-kompatiblen“ Fahrzeugsitzen zugelassen, wie vom Fahrzeughersteller in der Bedienungsanleitung des Fahrzeugs angegeben. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des Kinderrückhaltesystems oder an den Händler.

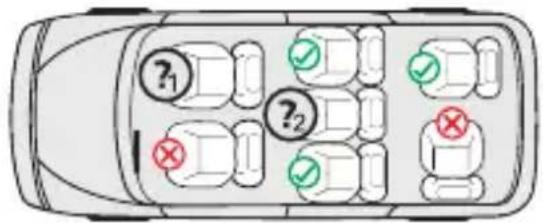

HINWEIS (100–150cm):

Dies ist eine optimierte i-Size Kindersitzerhöhung. Es ist nach der Regelung Nr. 129 für die Verwendung in erster Linie auf „i-Size-Sitzplätzen“ zugelassen, die von den Fahrzeugherstellern in der Gebrauchsanweisung des Fahrzeugs angegeben sind. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des erweiterten Kinderrückhaltesystems oder an den Händler.

Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.

1. Nur wenn Isofix-Konnektoren sowie ein Top-Tether-Haken vorhanden sind und der Sitzplatz im Pkw-Handbuch als i-Size kompatibel anerkannt ist. Bei rückwärtsgerichteter Nutzung zusätzlich nur, wenn der Airbag deaktiviert werden kann.

2. Nur, wenn Isofi x-Konnektoren vorhanden sind und der Sitzplatz im Pkw-Handbuch als i-Size kompatibel anerkannt ist.

Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

Größen-klasse	Einbau-richtung	Installation Typ Sicherung des Kindes
40–105 cm	Rückwärts-gerichtet	Isofi x-Konnektoren & Top-Tether	i-Size	5-Punkt-Gurt des Kinderau-tositzes
76–105 cm	Vorwärts-gerichtet	Isofi x-Konnektoren & Top-Tether	i-Size	5-Punkt-Gurt des Kinderau-tositzes
100–150 cm	Vorwärts-gerichtet	Isofi x-Konnektoren & 3-Punkt-Gurt des Autos	i-Size Booster seat	3-Punkt-Gurt des Autos
100–150 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	i-Size Booster seat	3-Punkt-Gurt des Autos

WARNUNG

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.
• Der Kindersitz kann mit den Isofix-Konnektoren und dem Top-Tether Gurt rückwärts- und vorwärtsgerichtet eingebaut werden. Wichtig: Nicht vorwärtsgerichtet einbauen, bevor das Alter des Kindes 15 Monate nicht überschritten hat.
• Für den Isofi x-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.
• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befi ndet.
• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.
• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.
• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 150 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
  • Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

SITZTEILE

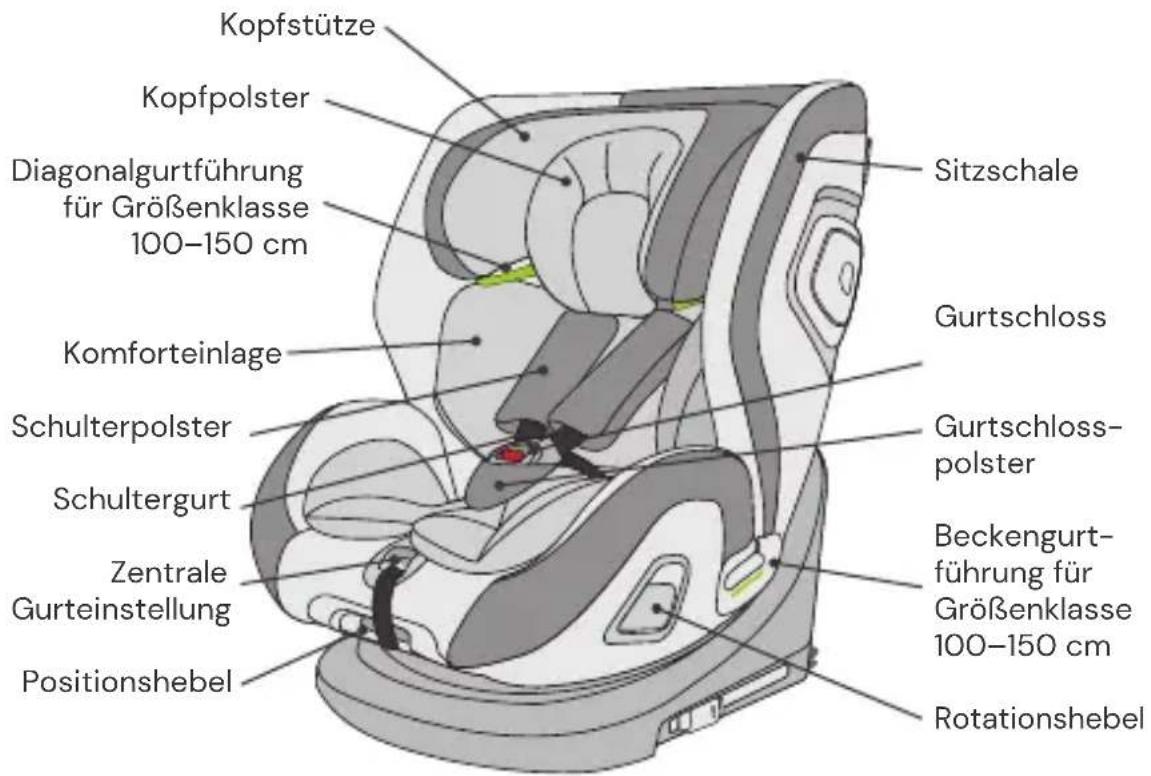

Vorderansicht

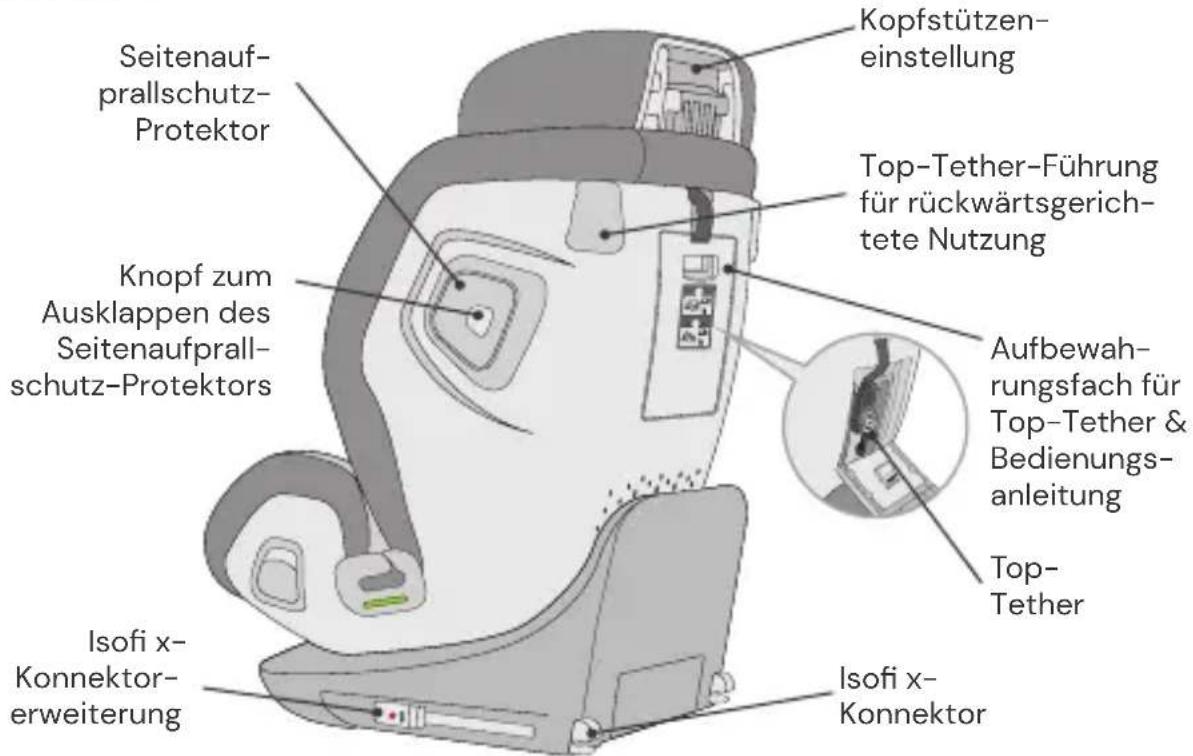

Rückansicht

VERWENDUNG DES KINDERAUTOSITZES

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Positionshebel an der unteren Vorderseite der Sitzschale.
• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein.

Folgende Sitzpositionen sind möglich:

(Bitte Label am Kindersitz beachten)

Rückwärtsgerichtet,

Körpergröße 40–75 cm, Position: R1

Körpergröße 76–105 cm, Position: R2

Vorwärtsgerichtet,

Körpergröße 76–105 cm,

4 Positionen (1 bis 4)

Vorwärtsgerichtet, Körpergröße:

100–150 cm: 1 Position (1)

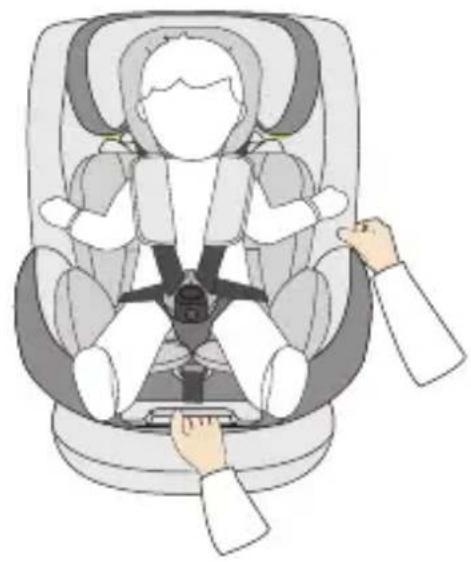

Drehung des Kinderautositzes

• Der Kinderautositz hat auf beiden Seiten der Sitzschale einen Rotationshebel. Um den Kinderautositz im eingebauten Zustand zu rotieren, betätigen Sie den Ihnen zugewandten Rotationshebel und drehen Sie den Kinderautositz in die rückwärts- bzw. vorwärtsgerichtete Position.
• Die vorwärtsgerichtete Position ist nur für Kinder mit einem Mindestalter von 15 Monaten und einer Mindestgröße von 76 cm geeignet. Die rückwärtsgerichtete Position ist für Kinder von 40 bis 105 cm Körpergröße und einem Maximalgewicht von 18 kg ausgelegt.
• Die seitliche Position ist nur für den erleichterten Einstieg des Kindes vorgesehen. Diese Position darf nicht während der Fahrt verwendet werden.

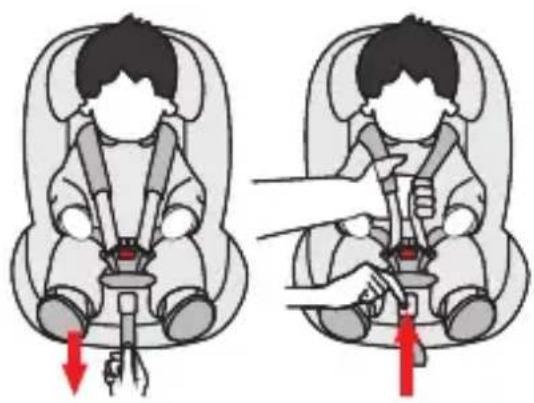

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen heraus und trennen Sie diese.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss.

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.
• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

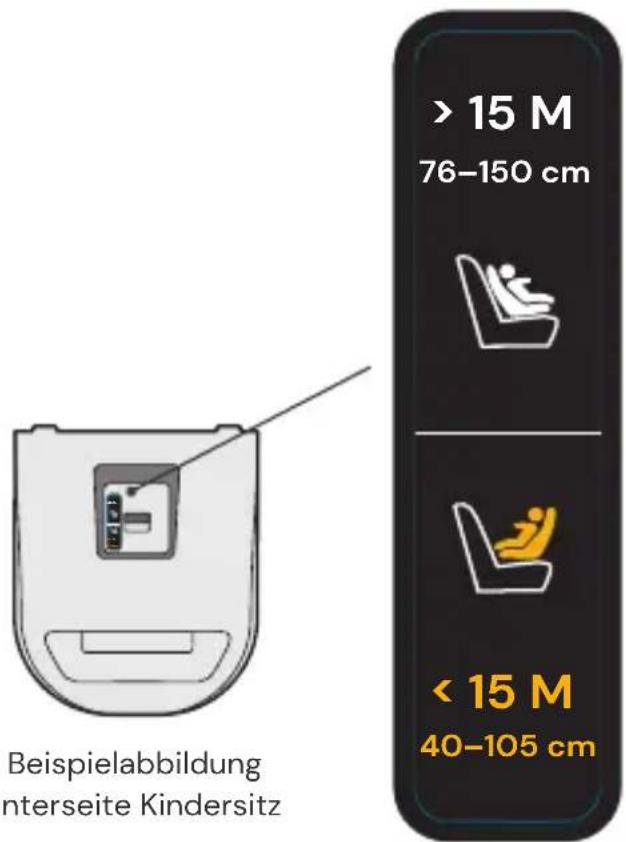

• Der RotationControl Knopf dient als Kontrollhilfe und soll eine frühzeitige vorwärtsgerichtete Nutzung des Kinderautositzes verhindern.
• Bitte geben Sie am RotationControl Knopf (Unterseite des Kinderautositzes) an, ob das Alter Ihres Kindes unter oder über 15 Monaten liegt.
• Liegt das Alter unter 15 Monaten, können Sie den Kinderautositz ausschließlich in die rückwärtsgerichtete sowie seitliche Position drehen. Die vorwärtsgerichtete Position ist verriegelt und kann für Kinder unter 15 Monaten nicht genutzt werden.
• Liegt das Alter über 15 Monaten und die Körpergröße über 76 cm, kann der Kinderautositz auch in der vorwärtsgerichteten Position genutzt werden. Stellen Sie hierzu bitte den RotationControl Knopf um.
• Wir empfehlen, den Kinderautositz so lange wie möglich, mindestens jedoch bis zu einem Alter von 15 Monaten sowie einer Körpergröße von mindestens 76 cm, rückwärtsgerichtet zu nutzen.

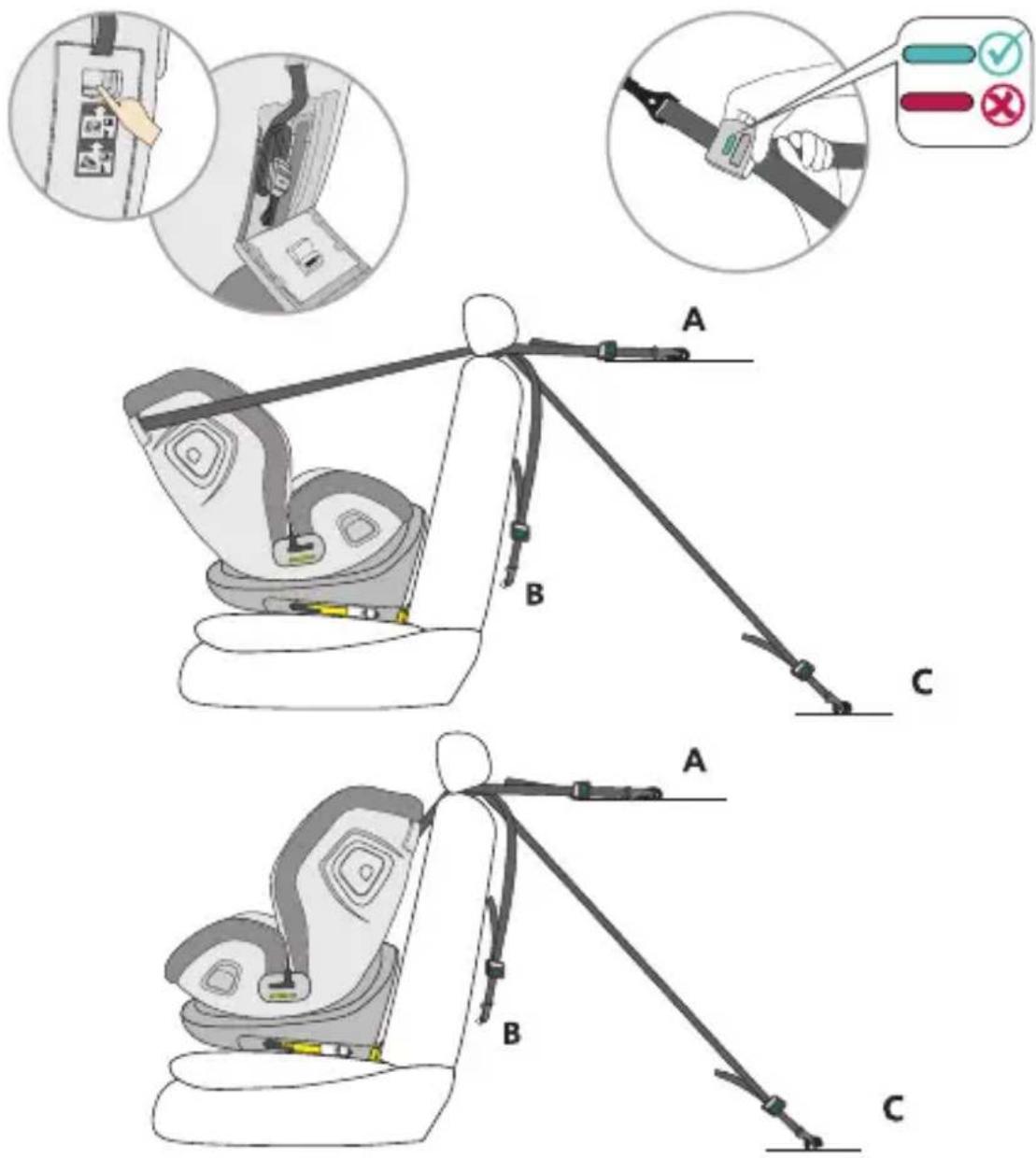

Top-Tether für Größenklasse 40–105 cm

• Nehmen Sie den Top-Tether aus dem Aufbewahrungsfach.
• Um den Top-Tether zu lösen, drücken Sie mit einer Hand den grauen Knopf und ziehen Sie mit der anderen Hand die Seite des Gurtankers auf die erforderliche Länge.
• Um den Top-Tether zu befestigen, hängen Sie den Anker an den Befestigungspunkt am Autositz und ziehen diesen so straff wie möglich. Die Anzeige wird erst grün, wenn der Gurt ausreichend gestrafft ist.
• Bei rückwärtsgerichteter Nutzung des Kinderautositzes muss der Top-Tether Gurt durch die Top-Tether-Führung seitlich am Kinderautositz gefädelt werden. Nutzen Sie idealerweise die Führung zum Innenraum Ihres Pkw um die Rotation zur Autotür für ein bequemes Ein- und Aussteigen zu gewährleisten.
• Der Top-Tether Gurt ist nur für die Größenklasse 40–105 cm notwendig. In der Größenklasse 100–150 cm können Sie den Top-Tether Gurt wieder im Aufbewahrungsfach verstauen.

• Drücken Sie beide seitlichen Isofi x-Konnektorknöpfe, um die Isofi x-Konnektoren in der Länge auszufahren.
• Führen Sie die Isofi x-Konnektoren zu den Isofix-Halterungen am Pkw-Autositz und lassen Sie diese einrasten.
• Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün sind.

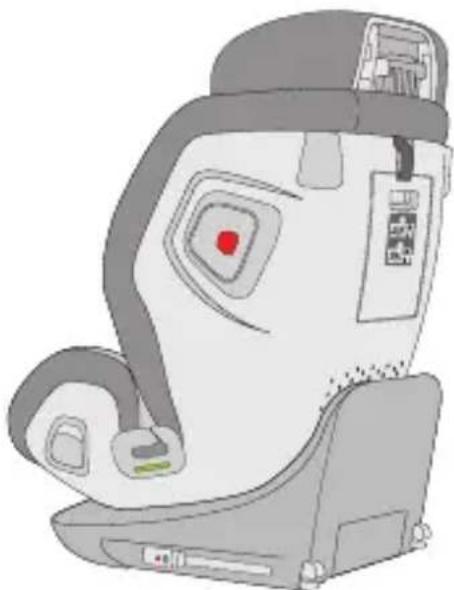

Seitenaufprallschutz-Protektoren

• Auf beiden Seiten des Kinderautositzes befinden sich ausklappbare Seitenaufprallschutz-Protektoren.
• Bitte drücken Sie jeweils den auf der Autotür-Seite befi ndlichen Protektor aus in dem Sie auf den inneren Knopf (rot markiert) drücken. Der zum Innenraum befi ndliche Protektor muss nicht ausgeklappt werden.
• Um den Protektor einzuklappen, drücken Sie den inneren Knopf sowie zusätzlich den Protektor. Lassen Sie den inneren Knopf los, damit der Protektor eingeklappt bleibt.

5-Punkt-Gurt verstauen für Größenklasse 100–150 cm

• Öffnen Sie das Aufbewahrungsfach auf der Rückseite des Kinderautositzes und fädeln Sie die Schulterpolster aus ihren Haken aus (Abb. A). Öffnen Sie die Schulterpolster an ihren Druckknöpfen, sodass Sie die Schulterpolster vollständig vom Kindersitz entfernen können (Abb. B). Entfernen Sie ebenfalls das Gurtschlosspolster.
• Lösen Sie das Gurtsystem auf die maximale Länge.
• Verstauen Sie den Top-Tether Gurt im Aufbewahrungsfach an der Rückseite des Kinderautositzes.
• Öffnen Sie den Bezug im Rückenbereich an seinen Druckknöpfen und klappen Sie diesen weg. Klappen Sie ebenfalls den unteren Teil des Bezugs der Kopfstütze zur Seite (Abb. C).
• Öffnen Sie das Gurtsystem und bringen Sie die Schultergurte hinter den Bezug.
• Ziehen Sie den Bezug im Sitzbereich vorsichtig ab, sodass Sie das Gurtschloss durch die Öffnung im Sitzbezug durchführen können.
• Stecken Sie die Gurtschlosszungen in das Gurtschloss und verstauen Sie dieses in der Mulde im Sitzbereich (Abb. D).
• Stülpen Sie den Bezug wieder über den Sitzbereich und achten Sie darauf, dass der Bezug sich in seiner Einkerbung befindet.
• Klappen Sie den unteren Teil des Bezugs der Kopfstütze wieder zurück und den Bezug des Rückenbereichs wieder hoch und schließen Sie diesen mit seinen Druckknöpfen.
• Bewahren Sie die entfernten Polster für einen späteren Wiedergebrauch gut auf.

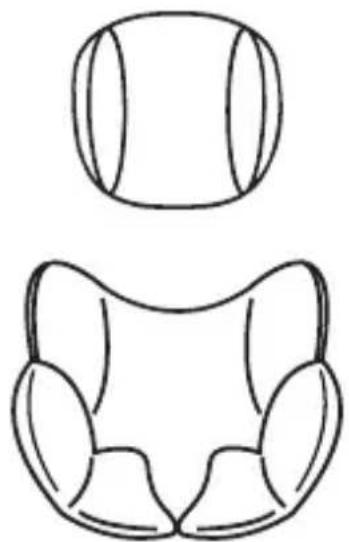

Kopfpolster & Komforteinlage

• Das Kopfpolster und die Komforteinlage sind für Babys mit einer Körpergröße von 40–75 cm vorgesehen.
• Bitte entnehmen Sie beide Einlagen, sobald Ihr Kind die genannte Körpergröße überschritten hat.

Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen.

Waschen bei 30 °C, Schonwaschgang

NICHT bügeln

NICHT bleichen

NICHT chemisch reinigen

Trommeltrocknen bei niedriger Temperatur

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren.

Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone].

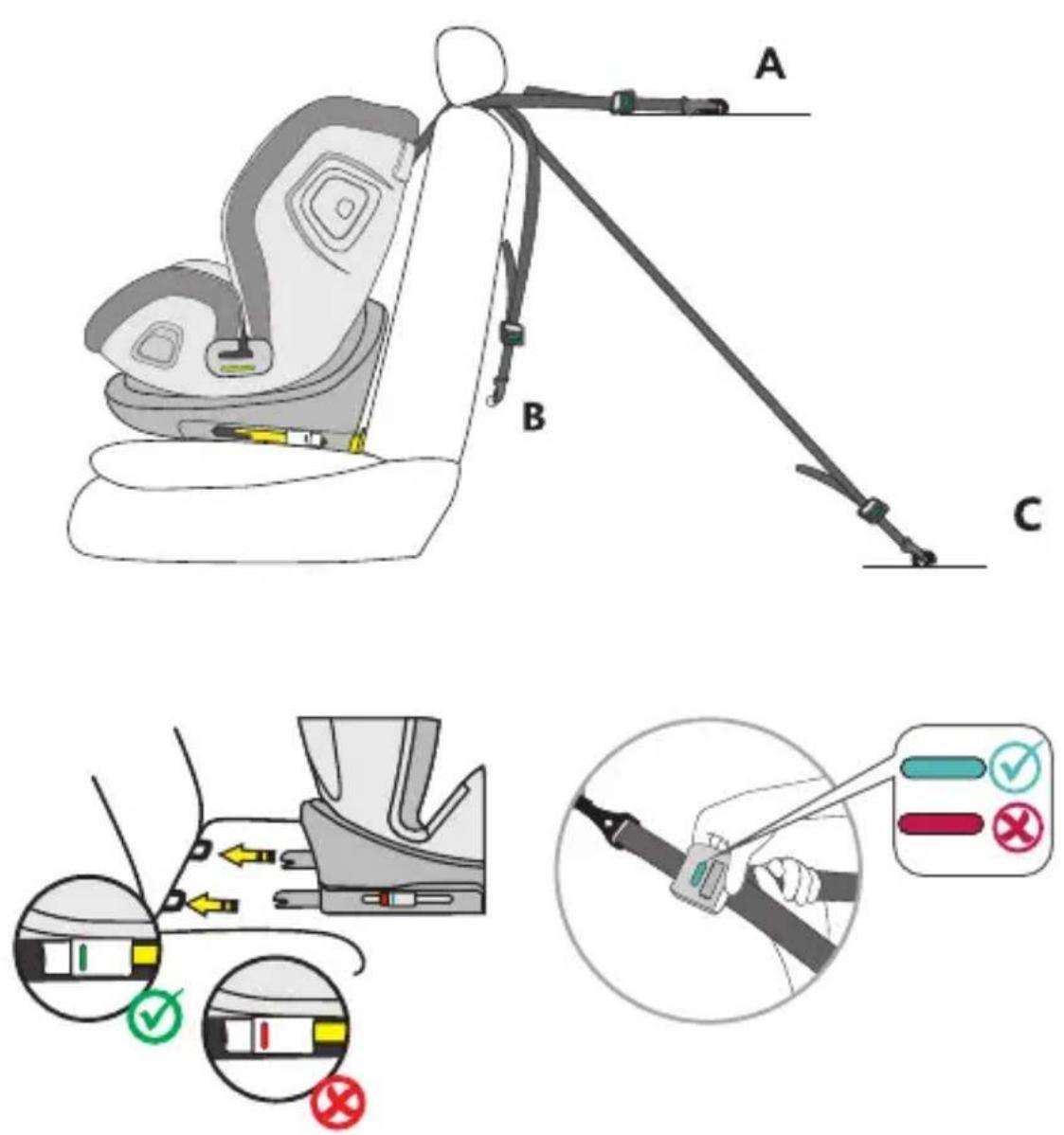

EINBAU DES KINDERAUTOSITZES

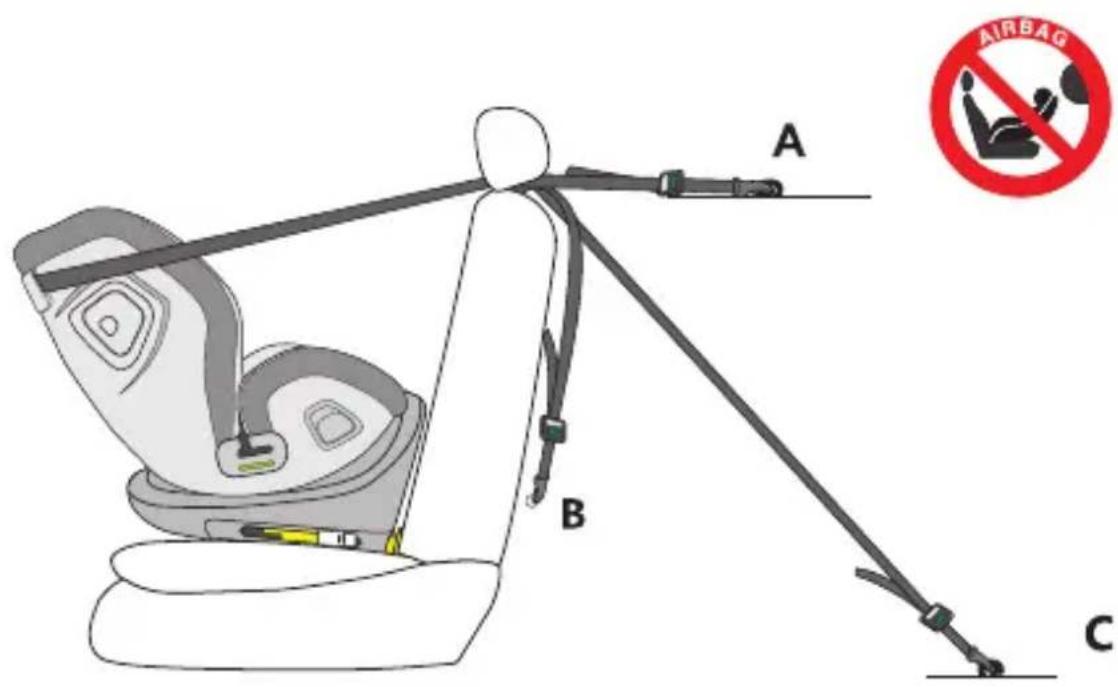

1) Größenklasse 40–105 cm, max. 18 kg, rückwärtsgerichtet

1. Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein.
2. Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass er in rückwärtsgerichteter Ausrichtung auf die Sitzposition R1 - 40–75 cm zeigt. Wenn die Körpergröße Ihres Kindes 75 cm überschreitet, stellen Sie bitte auf die Sitzposition R2 - 76–105 cm um.
3. Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren.
4. Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Pkw-Autositz und lassen Sie diese einrasten.
5. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün sind.
6. Nehmen Sie den Top-Tether aus dem Aufbewahrungsfach und ziehen Sie diesen auf die volle Länge aus.
7. Der Top-Tether Gurt muss durch die Top-Tether-Führung seitlich am Kinderautositz gefädelt werden. Nutzen Sie idealerweise die Führung zum Innenraum Ihres Pkw um die Rotation zur Autotür für ein bequemes Ein- und Aussteigen zu gewährleisten.
8. Haken Sie den Top-Tether am entsprechenden Haken in Ihrem Auto ein (z.B. Rückseite des Autositzes oder im Kofferraum. Beachten Sie hier bitte die Bedienungsanleitung Ihres Autos).
9. Straffen Sie nun den Top-Tether, bis die Anzeige am Top-Tether grün anzeigt.
10. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
11. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes.
12. Setzen Sie Ihr Kind in den Kinderautositz.
13. Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein.
14. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
15. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.
16. Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.

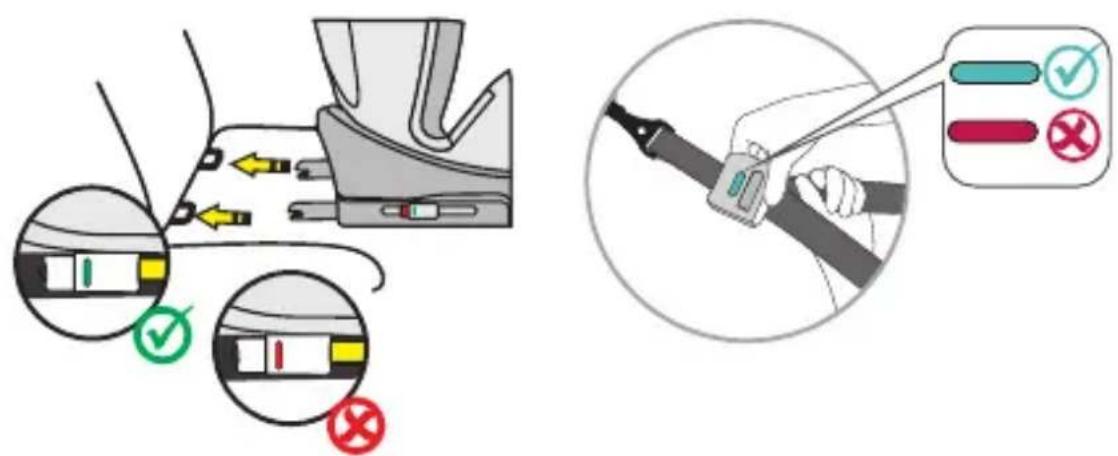

EINBAU DES KINDERAUTOSITZES

2) Größenklasse 76–105 cm, mind. 15 Monate, max. 18 kg, vorwärtsgerichtet

WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT.

1. Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein.
2. Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren.
3. Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Pkw-Autositz und lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün umschalten.
5. Nehmen Sie den Top-Tether aus dem Aufbewahrungsfach und ziehen Sie diesen auf die volle Länge aus.
6. Haken Sie den Top-Tether am entsprechenden Haken in Ihrem Auto ein (z.B. Rückseite des Autositzes oder im Kofferraum. Beachten Sie hier bitte die Bedienungsanleitung Ihres Autos).
7. Straffen Sie nun den Top-Tether, bis die Anzeige am Top-Tether grün anzeigt.
8. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes.
9. Setzen Sie Ihr Kind in den Kinderautositz.
10. Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein.
11. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
12. Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.
13. Der Kinderautositz verfügt in Fahrtrichtung über vier einstellbare Sitzpositionen.

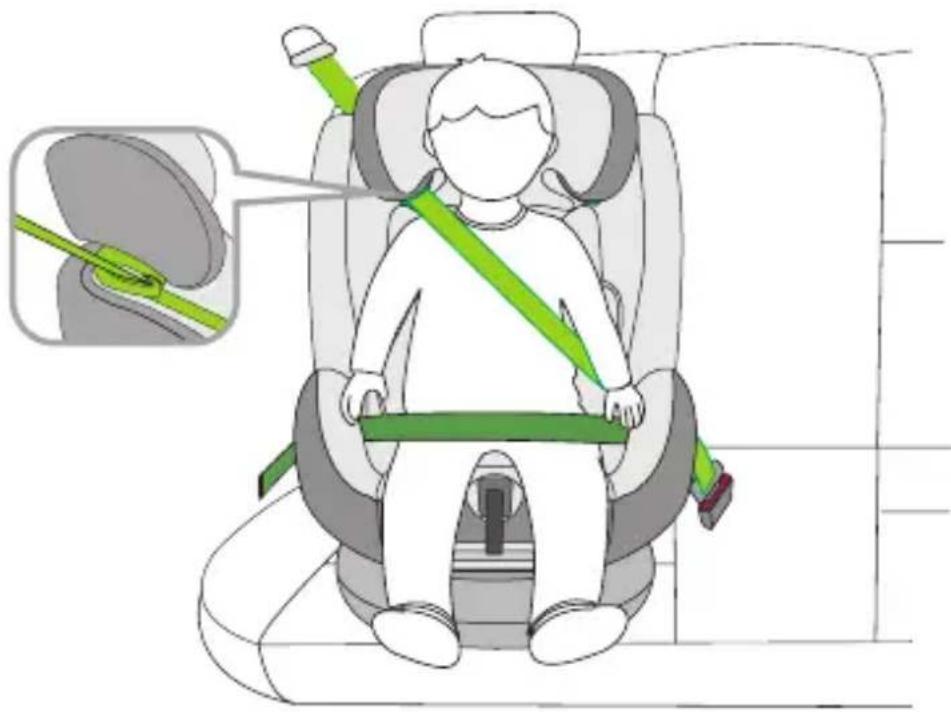

EINBAU DES KINDERAUTOSITZES

3) Größenklasse 100–150 cm, vorwärtsgerichtet

1. Der 5-Punkt-Gurt sowie Top-Tether Gurt des Kinderautositzes muss wie zuvorgehend beschrieben verstaut werden. Diese werden in dieser Größenklasse nicht benötigt.
2. Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren.
3. Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Autositz und lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün umschalten.
5. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Diagonalgurtführung an der Kopstütze des Kinderautositzes.
6. Fädeln Sie den Beckengurt des 3-Punkt-Gurtes des Pkws durch die erste Beckengurtführung im Sitzbereich des Kinderautositzes.
7. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
8. Setzen Sie Ihr Kind in den Kinderautositz.
9. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des Kindes herauskommt.
10. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.
11. Schließen Sie die Gurtschnalle des 3-Punkt-Gurts, bis ein Klicken zu hören ist.
12. Achten Sie darauf, dass sowohl der Diagonalgurt als auch der Beckengurt durch die zweite Beckengurtführung am Kinderautositz verläuft, welche zum Gurtschloss des Autos gerichtet ist.
13. Ziehen Sie am Diagonalgurt, um diesen straff zu ziehen. Achten Sie darauf, dass die Gurte nicht verdreht sind.
14. Die Sitzposition muss auf Position 1 eingestellt sein.

Einbau ohne Isofi x:

Alternativ kann der Kinderautositz in der Größenklasse 100–150 cm auch nur mit dem 3-Punkt-Gurt montiert werden. Eine Verbindung mit den Isofi x-Konnektoren ist nicht zwingend notwendig, aber empfohlen.

GEBRUIK VAN HET AUTOSTOELTJE

100–150 cm: 1 positie (1)

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

osann
