INSTRUKCJA OBSŁUGI Flame360 Osann

Dziękujemy za wybór naszego fotelika dziecięcego Flame360. Jeśli potrzebujesz pomocy związanej z niniejszym produktem, skontaktuj się z naszym działem obsługi klienta.

ZASTOSOWANIE

• Produkt jest przeznaczony dla dzieci o wzroście od 40 do 150 cm.
• Montaż tyłem do kierunku jazdy od wzrostu 40 do 105 cm odbywa się za pomocą łączników Isofi x i górnego pasa mocującego. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa fotelika dziecięcego.
• Montaż przodem do kierunku jazdy od wzrostu 76 do 105 cm i minimalnego wieku 15 mie- sięcy odbywa się za pomocą łączników Isofi x i górnego pasa mocującego. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa fotelika dziecięcego.
• Montaż przodem do kierunku jazdy dla dzieci o wzroście od 100 do 150 cm odbywa się za pomocą łączników Isofi x. W tej klasie rozmiarów górny pas mocujący nie jest wymagany. Dziecko jest przypięte 3-punktowym pasem bezpieczeństwa samochodu. Alternatywnie, fotelik samochodowy dla dzieci w rozmiarze 100–150 cm może być również wyposażony tylko w 3-punktowy pas. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.

WAŻNE

FOTELIKA DZIECIĘCEGO NIE NALEŻY UŻYWAĆ W POZYCJI PRZODEM DO KIERUNKU JAZDY, DOPÓKI DZIECKO NIE UKOŃCZY WIEKU 15 MIESIĘCY.

EKSTREMALNE NIEBEZPIECZEŃSTWO

Zaleca się zainstalowanie fotelika dziecięcego na tylnym siedzeniu pojazdu. NIE NALEŻY montować fotelika samochodowego dla dziecka zwróconego tyłem do kierunku jazdy w przedziale wzrostowym 40–105 cm na przednim siedzeniu, na którym znajduje się poduszka powietrzna. Chyba że poduszkę powietrzną można wyłączyć. W tej kwestii należy zapoznać się z informacjami zawartymi w instrukcji obsługi pojazdu.

INFORMACJA

INFORMACJA (40-105 cm):

To jest fotelik dziecięcy i-Size. Jest homologowany zgodnie z regulaminem nr 129 do użytku w sie-dzeniach pojazdów zgodnych z i-Size, zgodnie z zaleceniami producenta pojazdu w instrukcji ob-sługi pojazdu. W razie wątpliwości należy zwrócić się do producenta urządzenia przytrzymującego lub do sprzedawcy.

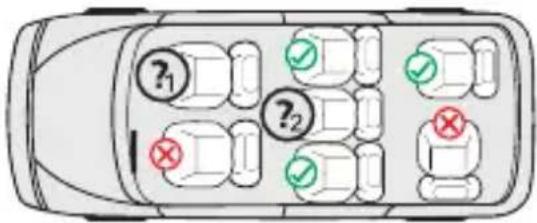

INFORMACJA (100-150 cm):

Jest to zoptymalizowane podwyższenia do siedziska dla dziecka i-Size. Jest dopuszczony zgodnie z regulacją nr 129 do użytku głównie na „siedzeniach i-Size” określonych przez producentów pojazdów w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta zaawansowanego urządzenia przytrzymującego lub do sprzedawcy.

Ewentualne wątpliwości należy kierować do producenta fotelika samochodowego lub jego sprzedawcy.

1. Tylko wtedy, gdy dostępne są złącza Isofix i zaczep górnego pasa mocującego, a fotelik jest rozpoznawany jako zgodny z i-Size w instrukcji obsługi samochodu. W przypadku użytkowania tyłem do kierunku jazdy tylko wtedy, gdy można wyłączyć poduszkę powietrzną.

2. Tylko wtedy, gdy dostępne są łączniki Isofi x, a miejsce siedzące jest określone w instrukcji obsługi pojazdu jako zgodne z systemem i-Size.

Poniższa tabela zawiera informacje o urządzeniach i metodach mocowania:

Przedział wzrostowy	Kierunek montażu	Instalacja Typ Zabezpieczenie dziecka
40–105 cm	Tyłem do kierunku jazdy	Złącza Isofi x i górny pas mocujący	i-Size	5-punktowy pas fotelika samochodowego
76–105 cm	Przodem do kierunku jazdy	Złącza Isofi x i górny pas mocujący	i-Size	5-punktowy pas fotelika samochodowego
100–150 cm	Przodem do kierunku jazdy	Łączniki Isofi x i 3-punktowy pas samochodowy	i-Size Booster seat	3-punktowy pas samocho-dowy
100–150 cm	Przodem do kierunku jazdy	3-punktowy pas samochodowy	i-Size Booster seat	3-punktowy pas samocho-dowy

OSTRZEŻENIE

• Aby zapewnić dziecku bezpieczeństwo, prosimy o uważne zapoznanie się z niniejszą instrukcją przed użyciem produktu. Instrukcję należy zachować. Nieprzestrzeganie poleceń zawartych w niniejszej instrukcji może spowodować poważne obrażenia ciała dziecka.
• Fotelik może być używany z własnym 5-punktowym systemem pasów bezpieczeństwa tylko na potrzeby dzieci o masie ciała poniżej 18 kg oraz wzroście do 105 cm.
• Fotelik NIE może być używany z własnym 5-punktowym systemem pasów bezpieczeństwa na potrzeby dzieci o masie ciała powyżej 18 kg oraz wzroście cm powyżej 105 cm.
• Fotelik dziecięcy można montować przodem lub tyłem do kierunku jazdy za pomocą łączników Isofix i górnego pasa mocującego. Ważne: fotelika nie należy montować w pozycji przodem do kierunku jazdy, dopóki dziecko nie ukończy 15 miesięcy.
• Montaż Isofi x: zapoznać się z instrukcją producenta samochodu.
• Nie wolno korzystać z żadnych innych nośnych punktów łączenia niż te, które zostały opisane w instrukcji i zostały oznaczone w systemie zabezpieczającym dziecko.
• Nie należy używać fotelika dziecięcego w domu. Fotelik został zaprojektowany wyłącznie do użytku w samochodzie.
• Nigdy nie pozostawiać dziecka w foteliku bez opieki.
• Nie umieszczać fotelika samochodowego tyłem do kierunku jazdy na przednim siedzeniu z aktywną poduszką powietrzną. Może to prowadzić do poważnych obrażeń ciała lub śmierci.
• Fotelik samochodowy należy wymienić, jeśli podczas wypadku został narażony na duże obciążenia.
• Ze względów bezpieczeństwa fotelik samochodowy musi być przymocowany do pojazdu, nawet jeśli w foteliku nie ma dziecka.
• Należy zawsze upewnić się, że wszystkie pasy mocujące fotelik samochodowy do pojazdu są dobrze założone i że wszystkie pasy mocujące dziecko są dopasowane do ciała dziecka. Ponad-to należy się upewnić, że pasy nie są poskręcane.
• Bagaż lub inne przedmioty, które mogą spowodować obrażenia ciała w przypadku kolizji, muszą być odpowiednio zabezpieczone.
• Sztywne przedmioty i części z tworzywa sztucznego systemu zabezpieczeń dziecka należy umieszczać i montować w taki sposób, aby nie mogły zostać przytrzaśnięte przez ruchome sie-dzenie lub drzwi pojazdu.
• Ważne jest, aby głęboko osadzone pasy bezpieczeństwa mocno trzymały miednicę dziecka. Aby uniknąć ryzyka upadku, dziecko zawsze powinno mieć zapięte pasy.
• Wprowadzanie zmian lub modyfi kacji do produktu bez zgody właściwej komórki jest niebezpieczne. Nieprzestrzeganie instrukcji montażu producenta systemu zabezpieczeń dzieci stwarza również zagrożenie dla bezpieczeństwa dziecka.
• Fotelik dziecięcy został zaprojektowany dla dzieci o maksymalnym wzroście 150 cm. Nigdy nie przeciązać fotelika, przewożąc w nim więcej niż jedno dziecko lub dodatkowe ładunki.
• Nie wolno używać systemu zabezpieczeń dziecka bez pokrowca.
• Pokrowca nie można zastąpić innym niż zalecany przez producenta, ponieważ stanowi on integralną część systemu zabezpieczającego dziecko.

ELEMENTY FOTELIKA

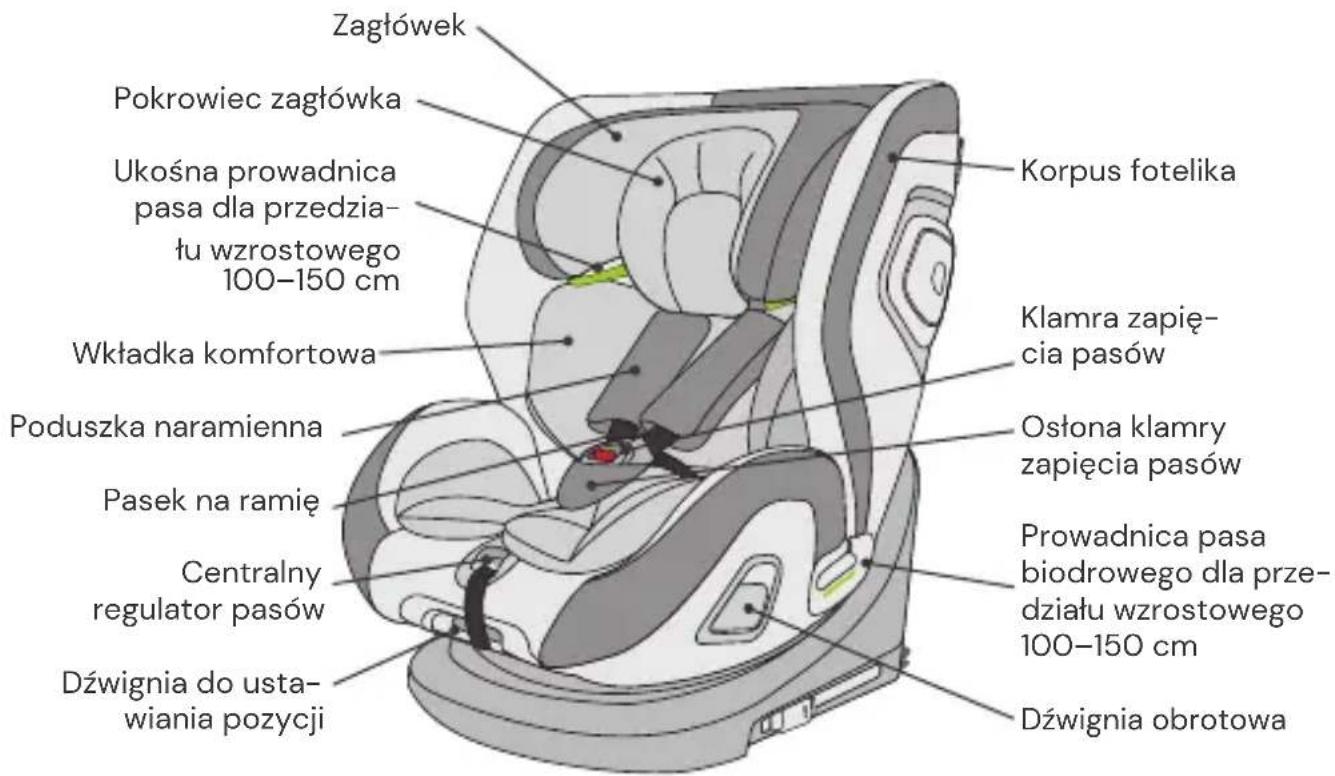

Widok z przodu

Zagłówek Pokrowiec zagłówka Ukośna prowadnica pasa dla przedzia- tu wzrostowego 100-150 cm Wkładka komfortowa Poduszka naramienna Pasek na ramię Centralny regulator pasów Dźwignia do usta- wiania pozycji Korpus fotelika Klamra zapię- cia pasów Ostona klamry zapięcia pasów Prowadnica pasa biodrowego dla przed- działu wzrostowego 100-150 cm Dźwignia obrotowa

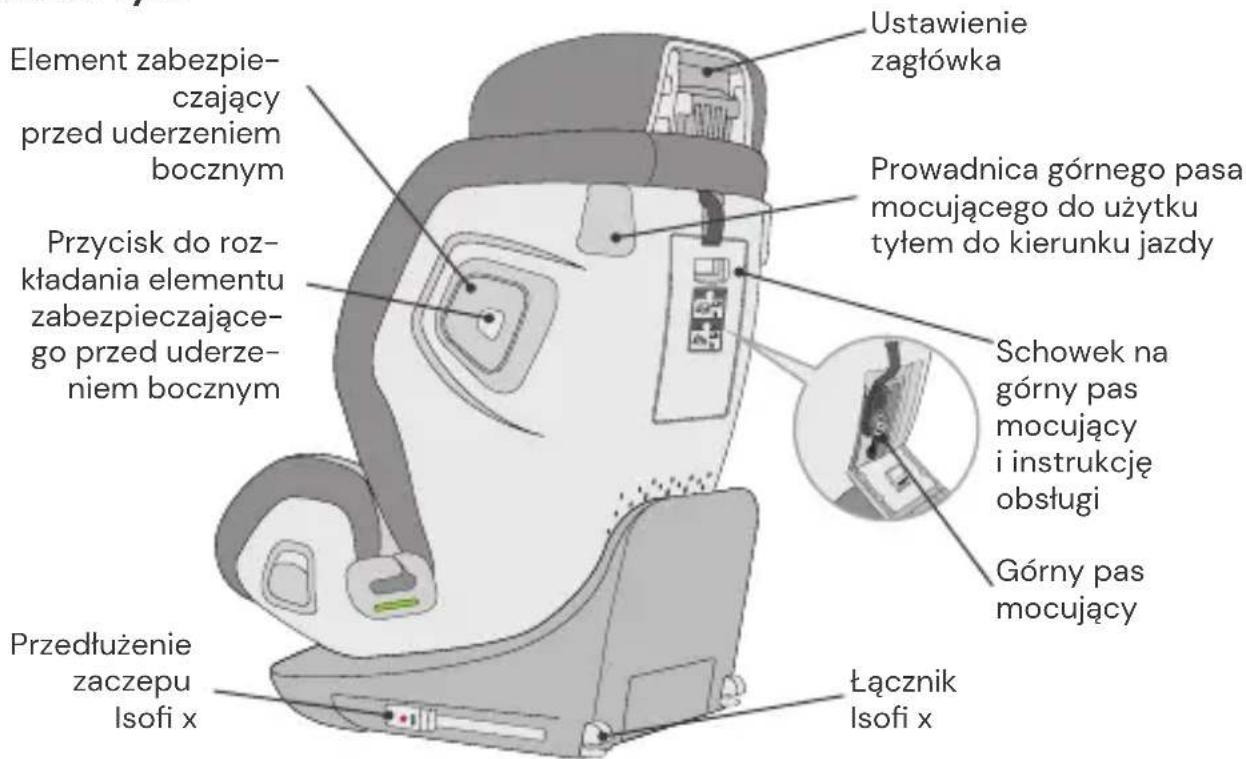

Widok z tyłu

Element zabezpie- czający przed uderzeniem bocznym Przycisk do roz- kładania elementu zabezpieczające- go przed uderze- niem bocznym Ustawienie zagłówka Prowadnica górnego pasa mocującego do użytku tyłem do kierunku jazdy Schowek na górny pas mocujący i instrukcję obstugi Górny pas mocujący Przedłużenie zaczepu Isofi x Łącznik Isofi x

STOSOWANIE SAMOCHODOWEGO FOTELIKA DZIECIECEGO

Regulacja kąta nachylenia samocho- dowego fotelika dziecięcego

• Jedną ręką przesunąć dźwignię pozycyjną w dolnej przedniej części korpusu fotelika.
• Drugą ręką przytrzymać korpus fotelika i usta- wić kąt.

Możliwe są następujące pozycje fotelika:

(zwrócić uwagę na etykietę znajdującą się na foteliku)

Tyłem do kierunku jazdy, Wzrost 40-75 cm, pozycja: R1 Wzrost 76-105 cm, pozycja: R2

Przodem do kierunku jazdy, wzrost 76-105 cm, wiek co najmniej 15 miesięcy: 4 pozycje (od 1 do 4)

Skierowany przodem do kierunku jazdy, wzrost: 100-150 cm: 1 pozycja (1)

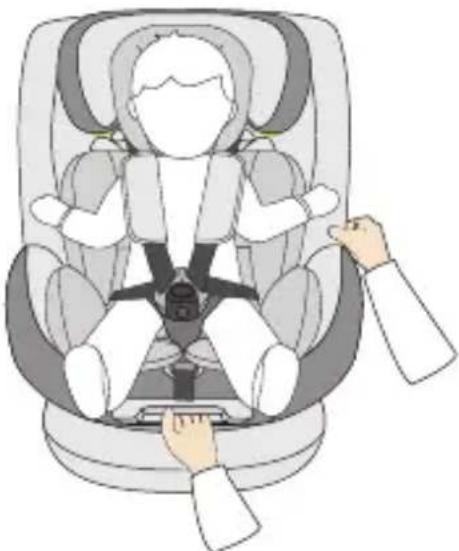

Obracanie fotelika samochodowego

• Fotelik samochodowy posiada po obu stronach korpusu fotelika dźwignie obrotowe. Aby obrócić samochodowy fotelik dziecięcy, gdy ten jest zamontowany, należy nacisnąć dźwignię obrotu skierowaną do siebie i obrócić samochodowy fotelik dziecięcy ustawiając go w pozycji tyłem lub przodem do kierunku jazdy.
• Pozycja przodem do kierunku jazdy jest odpowiednia tylko dla dzieci w wieku 15 miesięcy i starszych, o wzroście co najmniej 76 cm. Pozycja tyłem do kierunku jazdy jest przeznaczona dla dzieci o wzroście od 40 do 105 cm i maksymalnej wadze 18 kg.
• Pozycja boczna ma jedynie ułatwić dziecku wsiadanie. Ta pozycja nie może być używana podczas jazdy.

• Aby poluzować pas, należy nacisnąć jedną ręką przycisk do regulacji pasa w obszarze siedziska. Drugą ręką chwycić zamek do zapinania pasów i ostrożnie poluzować zapięte pasy.
• Pociągnąć za przedni pas regulacyjny, aby na- piąć pasy. Upewnić się, że pasy nie są skręcone.

Otwieranie/zamykanie pasa

• Aby odblokować pas, należy wcisnąć czerwony przycisk na zamku do zapinania pasów, wyciągnąć zaczepy klamry i je rozpięć.
• Aby zablokować pas, należy najpierw złączyć obydwa zaczepy klamry, a następnie włożyć je razem do zamka do zapinania pasów.

Click

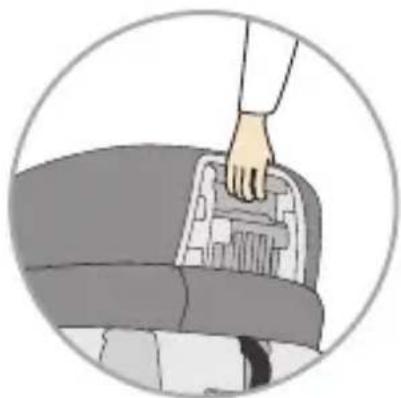

Regulacja zagłówka

• Poluzować pasy i pociągnąć za dźwignię regulacji zagłówka z tyłu samochodowego fotelika dziecięcego. Poruszyć zagłówkiem, aż zatrzaśnie się na odpowiedniej wysokości.
• Upewnić się, że paski naramienne są wyprowadzone z fotelika samochodowego tuż nad ramionami dziecka.
• Puścić dźwignię i upewnić się, że zagłówek jest zablokowany.

RotationControl (kontrola obrotów)

• Przycisk RotationControl służy jako pomoc w sterowaniu i ma na celu zapobieganie używaniu fotelika samochodowego w pozycji przodem do kierunku we wczesnym etapie rozwoju dziecka.
• Na przycisku RotationControl (pod spodem fotelika samochodowego) należy wskazać, czy Twoje dziecko ma mniej czy więcej niż 15 miesięcy.
• Jeśli wiek jest mniejszy niż 15 miesięcy, fotelik samochodowy można obrócić tylko do pozycji tyłem do kierunku jazdy i na bok. Pozycja przodem do kierunku jazdy jest zablokowana i nie może być używana dla dzieci poniżej 15 miesiąca życia.
• W przypadku wieku dziecka powyżej 15 miesięcy i wzroście powyżej 76 cm fotelik samochodowy może być również używany w pozycji przodem do kierunku jazdy. W tym celu należy przełączyć przycisk RotationControl.
• Zalecamy używanie fotelika dziecięcego w pozycji tyłem do kierunku jazdy tak długo, jak to możliwe, jednak nie krócej niż do wieku 15 miesięcy i wzrostu co najmniej 76 cm.

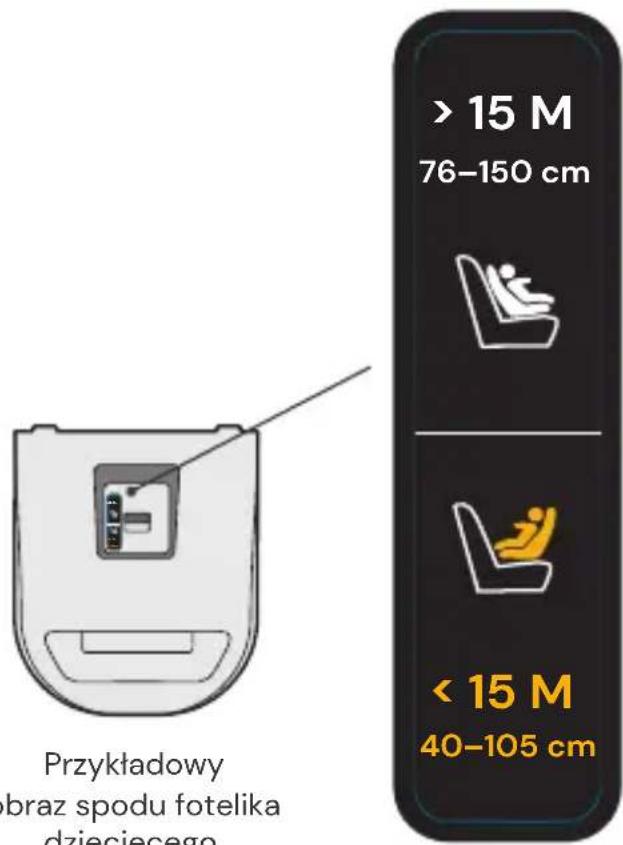

Przykładowy braz spodu fotelika dzieciecego > 15 M 76–150 cm < 15 M 40–105 cm

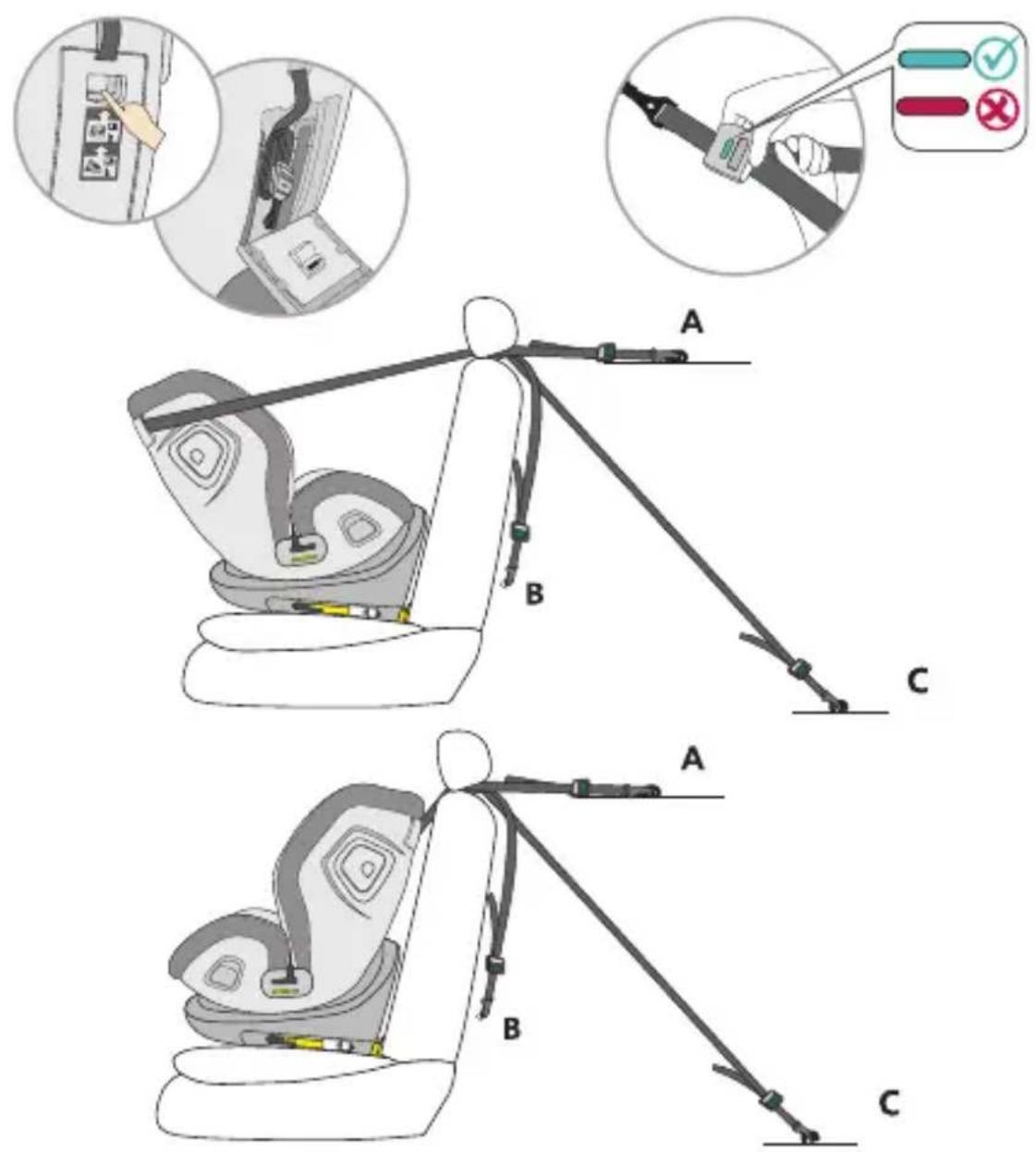

Górny pas mocujący dla przedziału wzrostowego 40-105 cm

• Wyjąć górny pas mocujący ze schowka.
• Aby poluzować górny pas mocujący, należy jedną ręką nacisnąć szary przycisk, a drugą ręką po-ciągnąć za boczną część zaczepu pasa na wymaganą długość.
• Aby zamocować górny pas mocujący, należy zaczepić zaczep pasa w punkcie zamocowania fotela samochodowego i pociągnąć, aby był jak najbardziej napięty. Wskaźnik zmieni kolor na zielony dopiero wtedy, gdy pas zostanie wystarczająco napięty.
• W przypadku używania fotelika samochodowego tyłem do kierunku jazdy, górny pas mocujący musi być przewleczony przez jego prowadnicę z boku fotelika. Najlepiej użyć prowadnicy do wnętrza samochodu, aby zapewnić obrót do drzwi samochodu oraz ułatwić wsiadanie i wysiadanie.
• Górny pas mocujący jest niezbędny tylko dla przedziału wzrostowego 40-105 cm. W przedziale wzrostowym 100-150 cm górny pas mocujący można schować z powrotem w schowku.

Łączniki ISOFIX

• Aby przedłużyć łączniki Isofi x, wcisnąć obydwa boczne przyciski łączników Isofi x.
• Wprowadzić łączniki Isofi x do uchwytów Isofi x w fotelu samochodu i zablokować.
• Dosunąć dobrze samochodowy fotelik dzie- cięcy do oparcia fotela samochodowego. Sprawdzić, czy obydwa wskaźniki Isofi x mają kolor zielony.

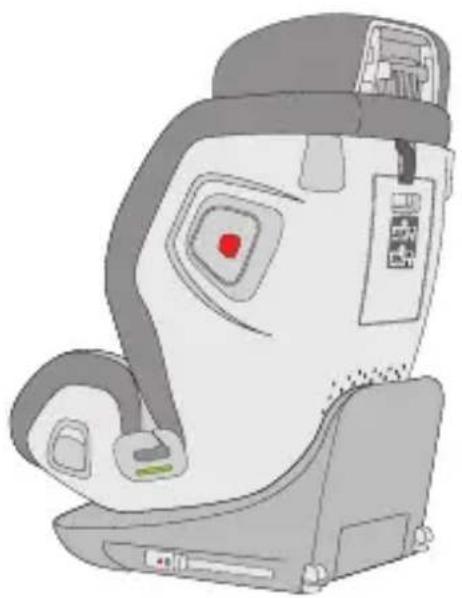

Ochrona przed uderzeniem bocznym

• Po obydwu stronach fotelika samochodowego znajdują się rozkładane elementy zabezpieczające przed uderzeniem bocznym.
• Należy wycisnąć element zabezpieczający z boku drzwi samochodu naciskając wewnętrzny przycisk (oznaczony na czerwono). Element zabezpieczający skierowany do wnętrza nie musi być rozkładany.
• Aby złożyć element zabezpieczający, naci- snąć wewnętrzny przycisk, a także element zabezpieczający. Zwolnić wewnętrzny przy- cisk, aby element zabezpieczający był zło- żony.

Chowanie 5-punktowego pasa dla przedziału wzrostowego 100–150 cm

• Otworzyć schowek z tyłu fotelika i wyłąć naramienniki z haczyków (rys. A). Otworzyć poduszki naramienne na zatrzaskach, aby można było całkowicie wyłąć poduszki naramienne z fotelika (rys. B). Zdjąć również osłonę sprzączki pasa.
• Poluzować system pasów bezpieczeństwa do maksymalnej długości.
• Schować górny pas mocujący w schowku z tyłu fotelika samochodowego.
• Otworzyć pokrywę z tyłu na zatrzaski i złożyć ją. Złożyć również dolną część pokrowca zagłówka na bok (rys. C).
• Otworzyć system pasów bezpieczeństwa i umieścić pasy naramienne za pokrowcem.
• Ostrożnie ściągnąć pokrowiec z siedzenia, aby można było przełożyć zamek pasa przez otwór w pokrowcu.
• Włożyć klamry w zapięcia pasów i schować je we wgłębieniu w obszarze siedzenia (rys. D).
• Założyć pokrowiec z powrotem na miejsce do siedzenia i upewnić się, że znajduje się we właściwym nacięciu.
• Ponownie złożyć dolną część pokrowca zagłówka do tyłu i pokrowiec tylnej części w górę i zamknąć go za pomocą zatrzasków.
• Zachować usunięte poduszki do użycia w przyszłości.

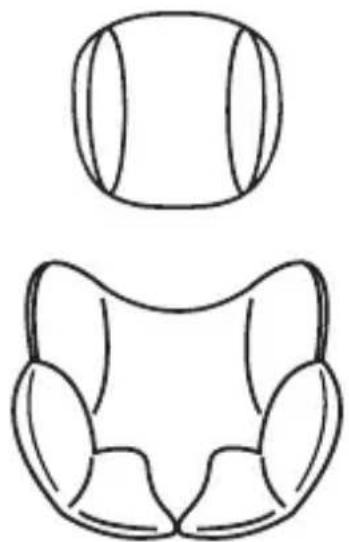

Poduszka pod głowę i komfortowa wktadka

• Podgłówek i wkładka komfortowa są przeznaczone dla niemowląt o wzroście od 40 do 75 cm.
• Usunąć obie wkładki, gdy tylko Twoje dziecko przekroczy podany wzrost.

Aby zapewnić długą żywotność fotelika samochodowego, do jego czyszczenia nie należy używać rozpuszczalników, środków ściernych ani agresywnych środków czyszczących. Po każdym praniu sprawdzać trwałość tkaniny i szwów. Podczas prania pokrowca postępować zgodnie z instrukcjami na etykiecie (patrz poniżej).

Prać w temperaturze 30 °C, program do prania delikatnych tkanin

NIE prasować

NIE wybielać

NIE czyścić chemicznie

Suszyć w suszarkach bębnowych w niskiej temperaturze

UTRZYMANIE W DOBRYM STANIE

Regularnie sprawdzać stan produktu pod kątem ewentualnych uszkodzeń. W przypadku uszkodzenia, fotelika samochodowego nie wolno używać i należy go przechowywać w miejscu niedostępnym dla dzieci.

W przypadku jakichkolwiek pytań lub problemów prosimy o kontakt z działem Dział obsługi klienta Osann, tel. [phone].

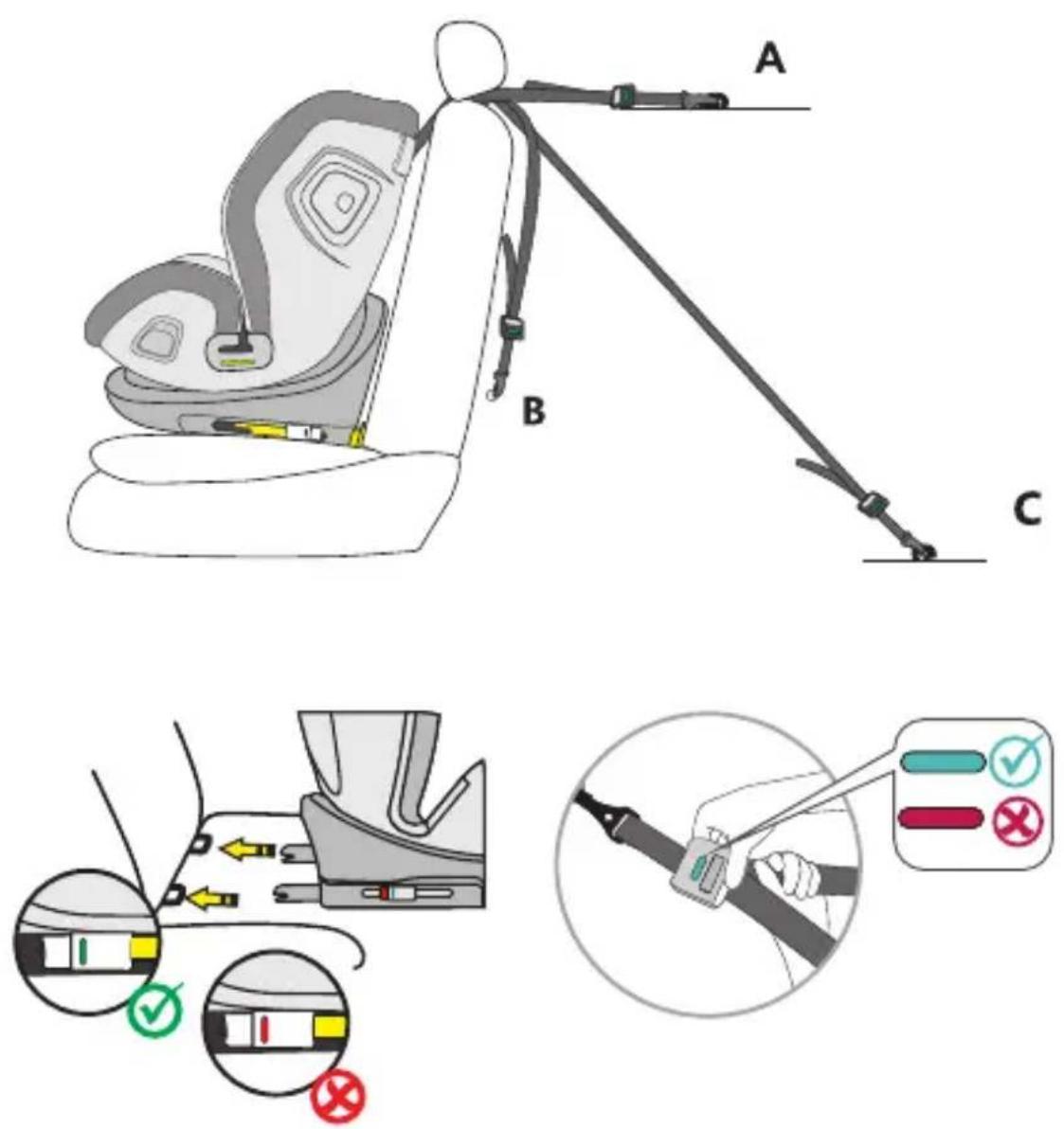

MONTAŻ FOTELIKA DZIECIĘCEGO

1) Przedział wzrostowy 40-105 cm, maks. 18 kg, tyłem do kierunku jazdy

1. Ustawić wiek dziecka na przycisku RotationControl.

2. Ustawić fotelik samochodowy w maksymalnie rozłożonej pozycji i obrócić go tak, aby był ustawiony tyłem do kierunku jazdy wskazując pozycję siedzącą R1 - 40-75 cm. Jeśli wzrost Twojego dziecka przekracza 75 cm, przestawić na pozycję siedzącą R2 - 76-105 cm.

3. Aby przedłużyć łączniki Isofi x, wcisnąć obydwa boczne przyciski łączników Isofi x.

4. Wprowadzić łączniki Isofi x do uchwytów Isofi x w fotelu samochodu i zablokować.

5. Dosunąć dobrze samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Sprawdzić, czy obydwa wskaźniki Isofi x mają kolor zielony.

6. Wyjąć górny pas mocujący ze schowka i wyciągnąć go na całą długość.

7. Górny pas mocujący musi być przewleczony przez jego prowadnicę z boku fotelika samochodowego. Najlepiej użyć prowadnicy do wnętrza samochodu, aby zapewnić obrót do drzwi samochodu oraz ułatwić wsiadanie i wysiadanie.

8. Zahaczyć górny pas mocujący o odpowiednie haczyki w samochodzie (np. tył siedzenia w samochodzie lub w bagażniku. Należy przy tym przestrzegać instrukcji obsługi samochodu).

9. Następnie napiąć górny pas mocujący, aż pojawi się na nim zielony wskaźnik.

10. W celu wygodnego wkładania dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu.

11. Odblokować zapięcie pasów fotelika dziecięcego i umieścić pasy po zewnętrznej stronie fotelika.

12. Posadzić dziecko w foteliku dziecięcym.

13. Ustawić wysokość zagłówka zgodnie z wcześniejjszym opisem.

14. Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia.

15. Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są skręcone.

16. Obrócić siedzisko do pozycji tyłem do kierunku jazdy. Sprawdzić, czy fotelik samochodowy jest zablokowany w tej pozycji.

MONTAŻ FOTELIKA DZIECIĘCEGO

2) Przedział wzrostowy 76-105 cm, min. 15 miesięcy, maks. 18 kg, przodem do kierunku jazdy

WAŻNA INFORMACJA: FOTELIKA DZIECIĘCEGO NIE NALEŻY UŻYWAĆ W POZYCJI PRZODEM DO KIERUNKU JAZDY, DOPÓKI DZIECKO NIE UKOŃCZY WIEKU 15 MIESIĘCY.

1. Ustawić wiek dziecka na przycisku RotationControl.
2. Aby przedtużyć łączniki Isofi x, wcisnąć obydwa boczne przyciski łączników Isofi x.
3. Wprowadzić łączniki Isofi x do uchwytów Isofi x w fotelu samochodu i zablokować.
4. Dosunąć dobrze samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.
5. Wyjąć górny pas mocujący ze schowka i wyciągnąć go na całą długość.
6. Zahaczyć górny pas mocujący o odpowiednie haczyki w samochodzie (np. tył siedzenia w samochodzie lub w bagażniku. Należy przy tym przestrzegać instrukcji obsługi samochodu).
7. Następnie napiąć górny pas mocujący, aż pojawi się na nim zielony wskaźnik.
8. Poluzować zapięcie pasa fotelika dziecięcego i umieścić pasy po zewnętrznej stronie fotelika.
9. Posadzić dziecko w foteliku dziecięcym.
   10.Ustawić wysokość zagłówka zgodnie z wcześniejjszym opisem.
10. Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia.
11. Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są skręcone.
12. Fotelik samochodowy można ustawiać w czterech regulowanych pozycjach w kierunku jazdy.

MONTAŻ FOTELIKA DZIECIĘCEGO

3) Przedział wzrostowy 100–150 cm, przodem do kierunku jazdy

1. 5-punktowy pas fotelika samochodowego oraz górny pas mocujący należy schować zgodnie z wcześniejjszym opisem. Nie są one wymagane w tym przedziale wzrostowym.
2. Aby przedtużyć łączniki Isofi x, wcisnąć obydwa boczne przyciski łączników Isofi x.
3. Poprowadzić łączniki Isofix do uchwytów Isofix na fotelu samochodowym i zatrzasnąć je na swoim miejscu.
4. Dosunąć dobrze samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.

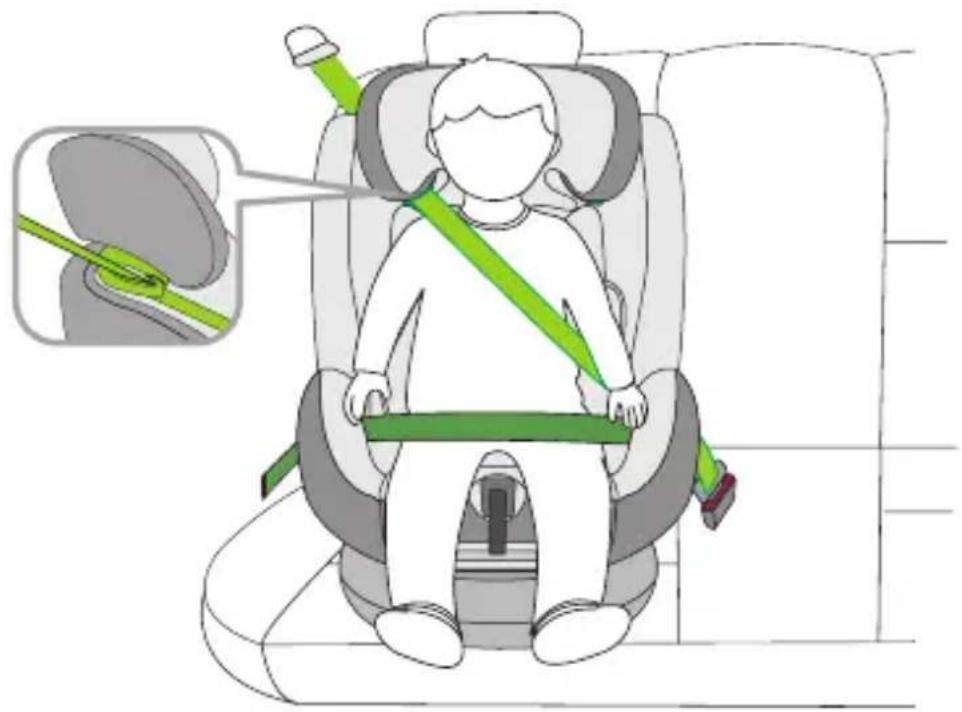

5. Przeciągnąć ukośny pas bezpieczeństwa 3-punktowego pasa bezpieczeństwa samochodu przez prowadnicę pasa ukośnego na zagłówku samochodowego fotelika dziecięcego.
6. Przeciągnąć pas biodrowy 3-punktowego pasa bezpieczeństwa samochodu przez pierwszą prowadnicę pasa biodrowego w obszarze siedziska samochodowego fotelika dziejącego.
7. W celu wygodnego ułożenia dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu.
8. Posadzić dziecko w foteliku dziecięcym.
9. Wyregulować wysokość zagłówka tak, aby głowa dziecka leżata całkowicie w zagłówku, a ukośny pas wychodził przez prowadnicę pasa na wysokości ramion dziecka.
10. Obrócić siedzenie do pozycji przodem do kierunku jazdy. Sprawdzić, czy fotelik samochodowy jest zablokowany w tej pozycji.
11. Zamknąć klamrę 3-punktowego pasa, aż usłyszy się zatrzaśnięcie.
12. Upewnić się, że zarówno ukośny pas bezpieczeństwa, jak i pas biodrowy przebiegają przez drugą prowadnicę pasa biodrowego w foteliku samochodowym, która jest skierowana w stronę zamka pasa bezpieczeństwa samochodu.
13. Pociągnąć za pas ukośny, aby go napiąć. Upewnić się, że paski nie są skręcone.
14. Pozycja siedzenia musi być ustawiona w pozycji 1.

Montaż bez elementów Isofi x:

Alternatywnie, fotelik samochodowy dla dzieci w rozmiarze 100–150 cm może być również wyposażony tylko w 3-punktowy pas. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.
