GEBRUIKSAANWIJZING Flame360 Osann

Hartelijk dank dat u gekozen heeft voor ons autostoeltje Flame360. Als u hulp nodig heeft bij dit product, kunt u contact opnemen met onze klantenservice.

GEBRUIK

• Dit product is geschikt voor kinderen met een lengte van 40 tot 150 cm.
• Installatie achterwaarts gericht van 40 tot 105 cm lichaamslengte gebeurt met behulp van de Isofix-connectoren en de Top-Tether gordel. Het kind wordt beveiligd met de 5-puntsgordel van het autostoeltje.
• Voorwaarts gerichte installatie bij 76 tot 105 cm lichaamslengte bij een minimumleeftijd van 15 maanden vindt plaats met behulp van de Isofi x-connectoren en de Top-Tether gordel. Het kind wordt beveiligd met de 5-puntsgordel van het autostoeltje.
• Montage voorwaarts gericht van 100 tot 150 cm lichaamslengte vindt plaats met behulp van de Isofi x-connectoren. De Top-Tether gordel is niet nodig in deze lengteklasse. Het kind wordt vastgezet met de driepuntsgordel van de auto. Als alternatief kan het autostoeltje in de lengteklasse 100–150 ook alleen met de 3-puntsgordel worden gemonteerd. Plaatsing met de Isofi x-connectoren is niet absoluut noodzakelijk maar wordt wel aanbevolen.

BELANGRIJK

GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET KIND JONGER IS DAN 15 MAANDEN.

EXTREEM GEVAAR

Het wordt aanbevolen om het autostoeltje op de achterbank van het voertuig te plaatsen. Bevestig het achterwaarts gerichte kinderautostoeltje bij lichaamslengtes van 40 tot 105 cm NIET op een voorstoel waar een airbag aanwezig is. Tenzij de airbag gedeactiveerd kan worden. Lees dit na in de handleiding van het voertuig.

AANWIJZING

AANWIJZING (40–105 cm):

Dit is een i-Size kinderbeveiligingssysteem. Het is goedgekeurd volgens reglement nr. 129 voor gebruik in 'i-Size-compatibele' voertuigstoelposities, zoals gespecifi ceerd door de voertuigfabrikant in de gebruiksaanwijzing van het voertuig. Neem bij twijfel contact op met de fabrikant van het beveiligingssysteem voor kinderen of met uw dealer.

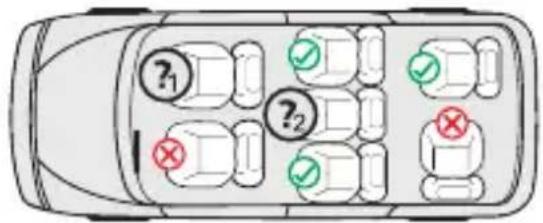

AANWIJZING (100–150cm):

Dit is een geoptimaliseerde i-Size autostoeltjeverhoger. Deze is in eerste instantie goedgekeurd volgens regeling nr. 129 voor gebruik in 'i-Size-autostoelen', zoals gespecifi ceerd door de voertuig-fabrikanten in de gebruiksaanwijzing van het voertuig. Neem bij twijfel contact op met de fabrikant van het uitgebreide beveiligingssysteem voor kinderen of met uw dealer.

Neem bij twijfel contact op met de fabrikant van het autostoeltje of de dealer.

1. Alleen als Isofi x-connectoren en een Top-Tether haak aanwezig zijn en de autostoel in de handleiding van de auto als i-Size-compatibel is goedgekeurd. Voor achterwaarts gericht gebruik bovendien alleen als de airbag kan worden gedeactiveerd.

2. Alleen als Isofi x-connectoren aanwezig zijn en de auto-stoel in de handleiding van de auto als i-Size-compati-bel is goedgekeurd.

De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methodes:

Grootte-klasse	Montage-richting	Installatie Type Beveiliging van het kind
40–105 cm	Achter-waarts rijrichting	Isofi x-connectoren & Top-Tether	i-Size	5-puntsgordel van het auto-stoeltje
76–105 cm	Voorwaarts rijrichting	Isofi x-connectoren & Top-Tether	i-Size	5-puntsgordel van het auto-stoeltje
100–150 cm	Voorwaarts rijrichting	Isofi x-connectoren & 3-puntsgordel van de auto	i-Size Booster seat	3-puntsgordel van de auto
100–150 cm	Voorwaarts rijrichting	3-puntsgordel van de auto	i-Size Booster seat	3-puntsgordel van de auto

WAARSCHUWING

• Lees deze handleiding voor gebruik zorgvuldig door om de veiligheid van uw kind te waarborgen. Bewaar deze handleiding. Niet-inachtneming van de aanwijzingen in deze handleiding kan leiden tot ernstig letsel bij uw kind.
• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een lichaamsgewicht van 18 kg en een lichaamslengte tot 105 worden gebruikt.
• Het autostoeltje kan NIET met het 5-puntsgordelsysteem voor kinderen met een lichaamsgewicht van meer dan 18 kg en een lichaamslengte van meer dan 105 cm worden gebruikt.
• Het autostoeltje kan met de Isofix-connectoren en de Top-Tether gordel voorwaarts en achterwaarts gericht worden ingebouwd. Belangrijk: Monteer het autostoeltje niet voorwaarts gericht als het kind jonger is dan 15 maanden.
• Voor Isofi x-montage: Lees de handleiding van de autofabrikant door.
• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in het kinderbeveiligingssysteem aangeduide contactpunten.
• Gebruik dit autostoeltje niet thuis. Het is uitsluitend ontworpen voor gebruik in de auto.
• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.
• Bevestig het achterwaarts gerichte autostoeltje niet op een voorstoel met geactiveerde airbag. Dit kan ernstig of zelfs dodelijk letsel tot gevolg hebben.
• Het autostoeltje moet worden vervangen als het bij een ongeval blootgesteld is aan sterke belastingen.
• Om veiligheidsredenen moet het autostoeltje ook in de auto bevestigd zijn als er geen kind op het autostoeltje zit.
• Zorg er altijd voor dat alle bevestigingspunten waarmee het autostoeltje in de auto is bevestigd goed vastzitten en dat alle gordels die het kind beveiligen aan het lichaam van het kind aangepast zijn. Zorg er ook voor de gordels niet verdraaid zijn.
• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct worden vastgezet.
• Stijve voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten zo zijn geplaatst en geïnstalleerd, dat ze niet klem kunnen raken door een beweegbare zitting of een portier.
• Het is belangrijk dat de onderste gordels het bekken van het kind goed vastzetten. Om een risico op vallen te voorkomen, moet uw kind altijd vastzitten in de gordel.
• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of uitbreidingen aan het product aan te brengen. Het niet opvolgen van de installatieaanwijzingen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren voor de veiligheid van uw kind.
• Dit autostoeltje werd ontworpen voor kinderen met een maximale lichaamslengte van 150 cm. Overbelast het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te vervoeren.
• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.
• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt aanbevolen, omdat deze een vast onderdeel van de beveiliging is.

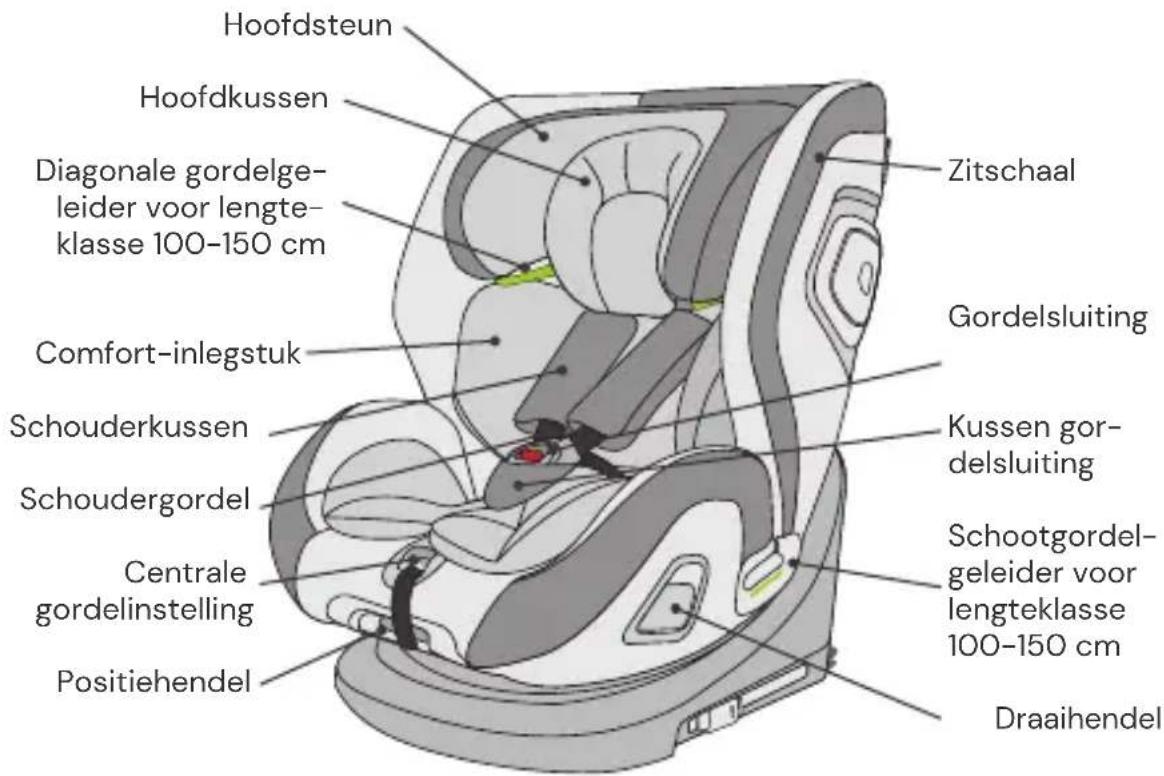

ONDERDELEN AUTOSTOELTJE

Vooraanzicht

Hoofdsteun Hoofdkussen Diagonale gordelgeleider voor lengteklasse 100-150 cm Comfort-inlegstuk Schouderkussen Schoudergordel Centrale gordelinstelling Positiehendel Zitschaal Gordelsluiting Kussen gordelsluiting Schootgordelgeleider voor lengteklasse 100-150 cm Draaihendel

Achteraanzicht

Zijdelingse botsingsprotector Knop voor het uitklappen van de zijdelingse botsingsbescherming Isofi x- connector- uitbreiding Hoofdsteun-instelling Top-Tether-geleiding voor achterwaarts gebruik Opbergvak voor Top-Tether en de gebruiks-handleiding Top-Tether Isofi x- connector

Hellingshoek van het autostoeltje instellen

• Bedien de positiehendel voor aan de onderzijde van het zitschaal met één hand.
• Houd met de andere hand de zitschaal vast en stel de hoek in.

De volgende zitposities zijn mogelijk:

(Neem het label op het autostoeltje in acht)

Achterwaarts gericht,

Lichaamslengte 40-75 cm, positie: R1

Lichaamslengte 76-105 cm, positie: R2

Voorwaarts gericht,

Lichaamslengte 76 - 105 cm,

min. 15 maanden oud:

4 positions (1 tot 4)

Voorwaarts gericht, lichaamslengte:

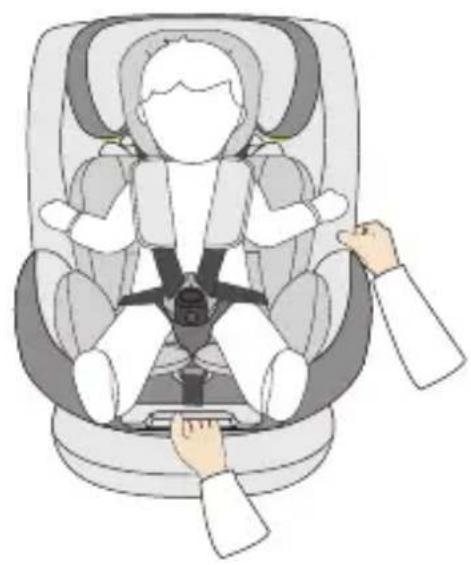

Autostoeltje draaien

• Het autostoeltje heeft aan beide zijden van de zitschaal een draaihendel. Om het autostoeltje in gemonteerde staat te draaien gebruikt u de naar u toegekeerde draaihendel en draait u het autostoeltje in de achterwaarts of voorwaarts gerichte positie.
• De voorwaarts gerichte positie is alleen geschikt voor kinderen met een minimumleeftijd van 15 maanden en een minimale lengte van 76 cm. De naar achteren gerichte positie is ontworpen voor kinderen met een lengte van 40 tot 105 cm en een maximumgewicht van 18 kg.
• De zijwaartse positie is alleen bedoeld om de instap van het kind te vergemakkelijken. Deze positie mag niet worden gebruikt tijdens het rijden.

• Om de gordel los te maken, drukt u met één hand op de knop voor de gordelverstelling in het zitgedeelte. Houd het gordelslot met de andere hand vast en maak voorzichtig de aan- gebrachte gordels iets losser.
• Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.

Gordel openen/sluiten

• Om de gordel te ontgrendelen, drukt u op de knop van het gordelslot, trekt u de beide gesptongen eruit en maakt deze van elkaar los.
• Om de gordel te vergrendelen, verbindt u eerst de beide gesptongen en steekt u deze samen in het gordelslot.

Click

Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel voor het instellen van de hoofdsteun aan de achterzijde van het autostoeltje. Beweeg de hoofdsteun tot deze op de juiste hoogte vastklikt.
• Let erop dat de schoudergordels precies over de schouders van uw kind uit het autostoeltje worden geleid.
• Laat de hendel los en controleer of de hoofdsteun is vastgeklikt.

• De knop RotationControl dient ter controle en is bedoeld om een vroegtijdig voorwaarts gericht gebruik van het autostoeltje te voorkomen.
• Geef op de RotationControl-knop (onderkant van het autostoeltje) aan of uw kind jonger of ouder is dan 15 maanden.
• Als de leeftijd minder dan 15 maanden is, kunt u het autostoeltje uitsluitend in de achterwaarts gerichte of zijdelingse positie draaien. De voor-waarts gerichte positie is vergrendeld en kan niet worden gebruikt voor kinderen van minder dan 15 maanden.
• Als de leeftijd boven 15 maanden ligt en de lichaamslengte hoger is dan 76 cm, kan het autostoeltje ook in voorwaarts gerichte positie worden gebruikt. Zet de knop RotationControl hiervoor om.
• Wij adviseren om het autostoeltje zo lang mogelijk, maar minimaal tot een leeftijd van 15 maanden en een lichaamslengte van ten minste 76 cm, achterwaarts gericht te gebruiken.

Voorbeeldafbeelding Onderkant kinderzijte > 15 M 76–150 cm < 15 M 40–105 cm

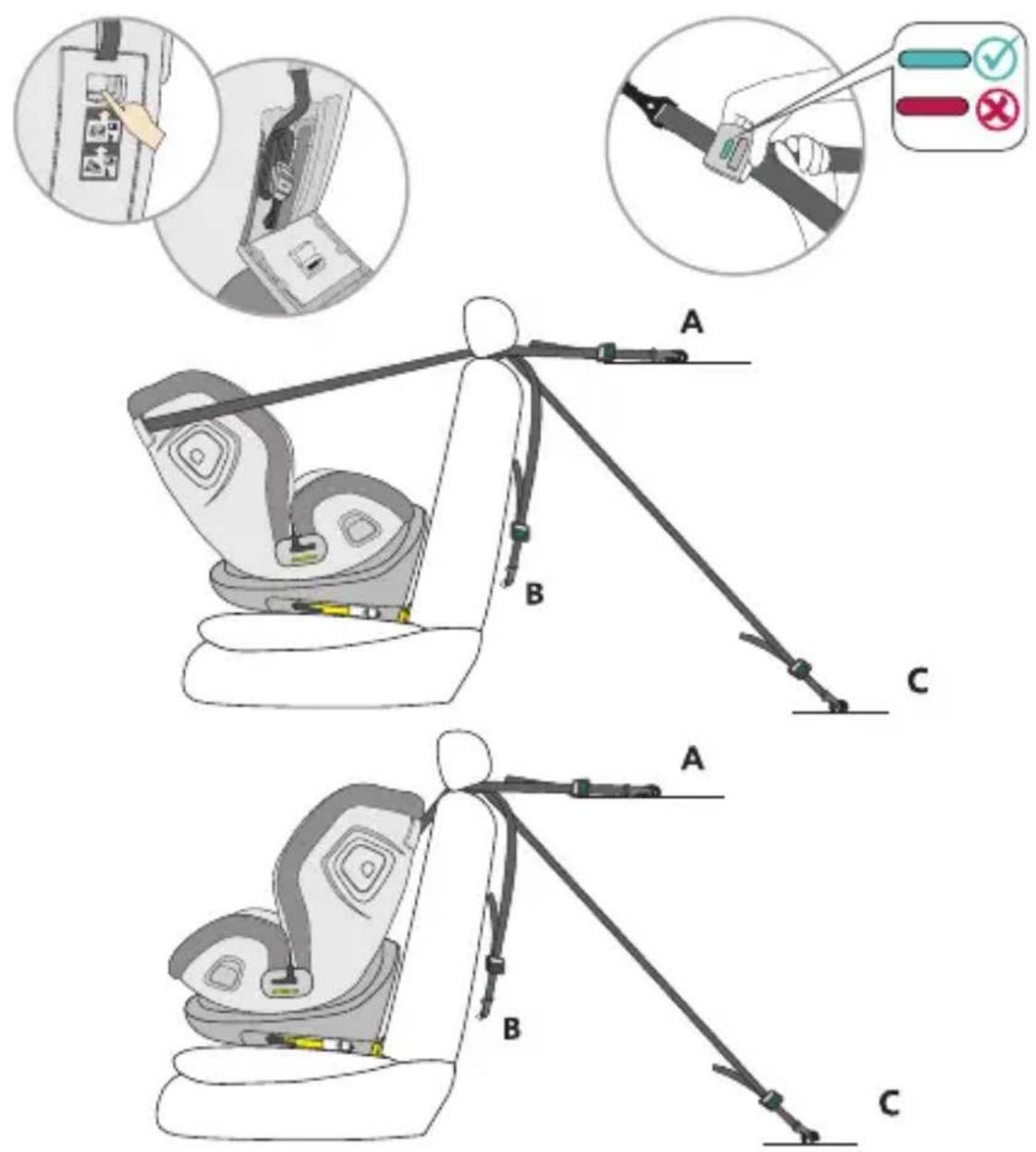

Top-Tether voor lengteklasse 40-105 cm

• Haal de Top-Tether uit het opbergvak.
• Om de Top-Tether los te maken, drukt u met een hand op de grijze knop en trekt u met de andere hand de zijkant van het gordelanker tot de vereiste lengte.
• Om de Top-Tether te bevestigen, hangt u het anker aan het bevestigingspunt aan de autozitting en trekt u deze zo strak mogelijk. De indicatie wordt pas groen als de gordel voldoende strak zit.
• Wanneer u het autostoeltje achterwaarts gericht gebruikt, moet de Top-Tether gordel door de Top-Tether geleiding aan de zijkant van het autostoeltje worden gehaald. Idealiter gebruikt u de geleiding voor het interieur van uw auto, om de rotatie ten opzichte van het portier voor gemakkelijk in- en uitstappen te waarborgen.
• De Top-Tether gordel is alleen nodig voor de lengteklasse 40-105 cm. In de lengtelasse 100-150 cm kunt u de Top-Tether gordel weer opbergen in het opbergvak.

Isofi x-connectoren

• Druk de Isofi x-connectorknoppen aan beide kanten in om de Isofi x-connectoren in de lengte uit te schuiven.
• Schuif de Isofi x-connectoren naar de Isofi x-houders op de stoel van de auto en laat ze vastklikken.
• Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofi x-indicatoren groen worden.

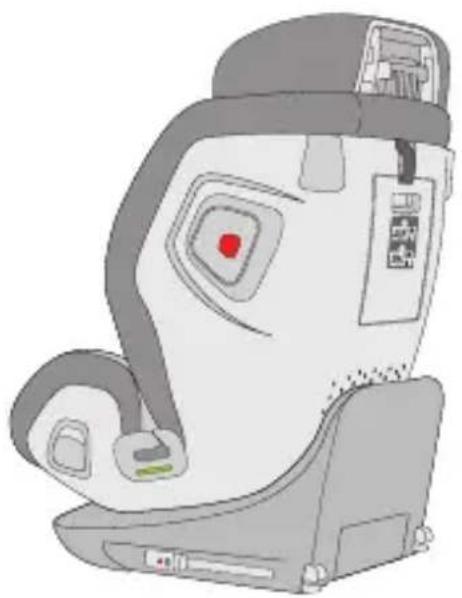

Beschermingen stootbescherming zijkant

• Aan beide zijden van het autostoeltje bevin-den zich uitklapbare beschermingen voor de stootbescherming aan de zijkant.
• Druk steeds de bescherming uit die zich aan de zijde van de autodeur bevindt door op de binnenste knop (rode markering) te drukken. De bescherming aan de binnenzijde hoeft niet te worden uitgeklapt.
• Om de bescherming in te klappen, drukt u op de binnenste knop en ook op de beschermer. Laat de binnenste knop los om de beschermer ingeklapt te houden.

5-puntsgordel opbergen voor lengteklasse 100-150 cm

• Open het opbergvak aan de achterkant van de autostoel en haal de schoudervullingen uit de haken (afb. A). Open de schoudervullingen bij de drukknopen, zodat u de schoudervullingen volledig van het autostoeltje kunt verwijderen (afb B). Verwijder ook het kussen van het gordelslot.
• Maak het gordelsysteem los tot de maximale lengte.
• Berg de Top-Tether gordel op in het opbergvak aan de achterkant van het autostoeltje.
• Open de bekleding aan de achterkant bij de drukknopen en klap deze weg. Klap eventueel het onderste deel van de bekleding van de hoofsteun opzij (afb. C).
• Open het gordelsysteem en breng de schoudergordels achter de bekleding.
• Trek de bekleding in het zitgedeelte voorzichtig los, zodat u het gordelslot door de opening in de bekleding kunt halen.
• Steek de gordelslot-tongen in het gordelslot en berg deze op in de uitsparing in het zitgedeelte (afb. D).
• Plaats de bekleding terug over het zitgedeelte en zorg ervoor dat de bekleding in de uitsparing zit.
• Klap het onderste deel van de bekleding van de hoofdsteun terug en klap de bekleding van de achterkant weer omhoog en sluit deze met de drukknopen.
• Bewaar de verwijderde kussens goed voor later gebruik.

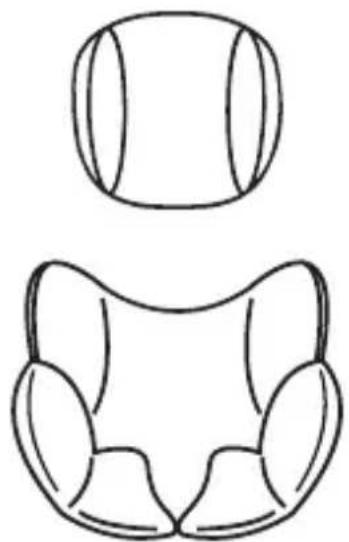

Hoofdkussen en comfort-inlegstuk

• Het hoofdkussen en het comfort-inlegstuk zijn ontworpen voor baby's met een lichaamslengte van 40-75 cm.
• Gelieve beide inlegstukken te verwijderen zo- dra uw kind de aangegeven lichaamslengte heeft overschreden.

Om uw autostoeltje lang te kunnen gebruiken, mag u voor de reiniging van het autostoeltje geen oplosmiddelen, schuurmiddelen of agressieve reinigingsmiddelen gebruiken. Controleer na elke was-beurt de bestendigheid van de stof en de naden. Bij het wassen van de stof moeten de aanwijzingen op het etiket (zie hieronder) zorgvuldig worden opgevolgd.

Wassen op 30 °C, fi jnwasprogramma

NIET strijken

NIET bleken

NIET chemisch reinigen

In trommel drogen op lage temperatuur

ONDERHOUD

Controleer het product regelmatig op mogelijke schade. Bij schade mag het autostoeltje niet meer worden gebruikt en moet het buiten het bereik van kinderen worden bewaard.

Neem bij vragen en problemen contact op met de Osann klantenservice op [phone].

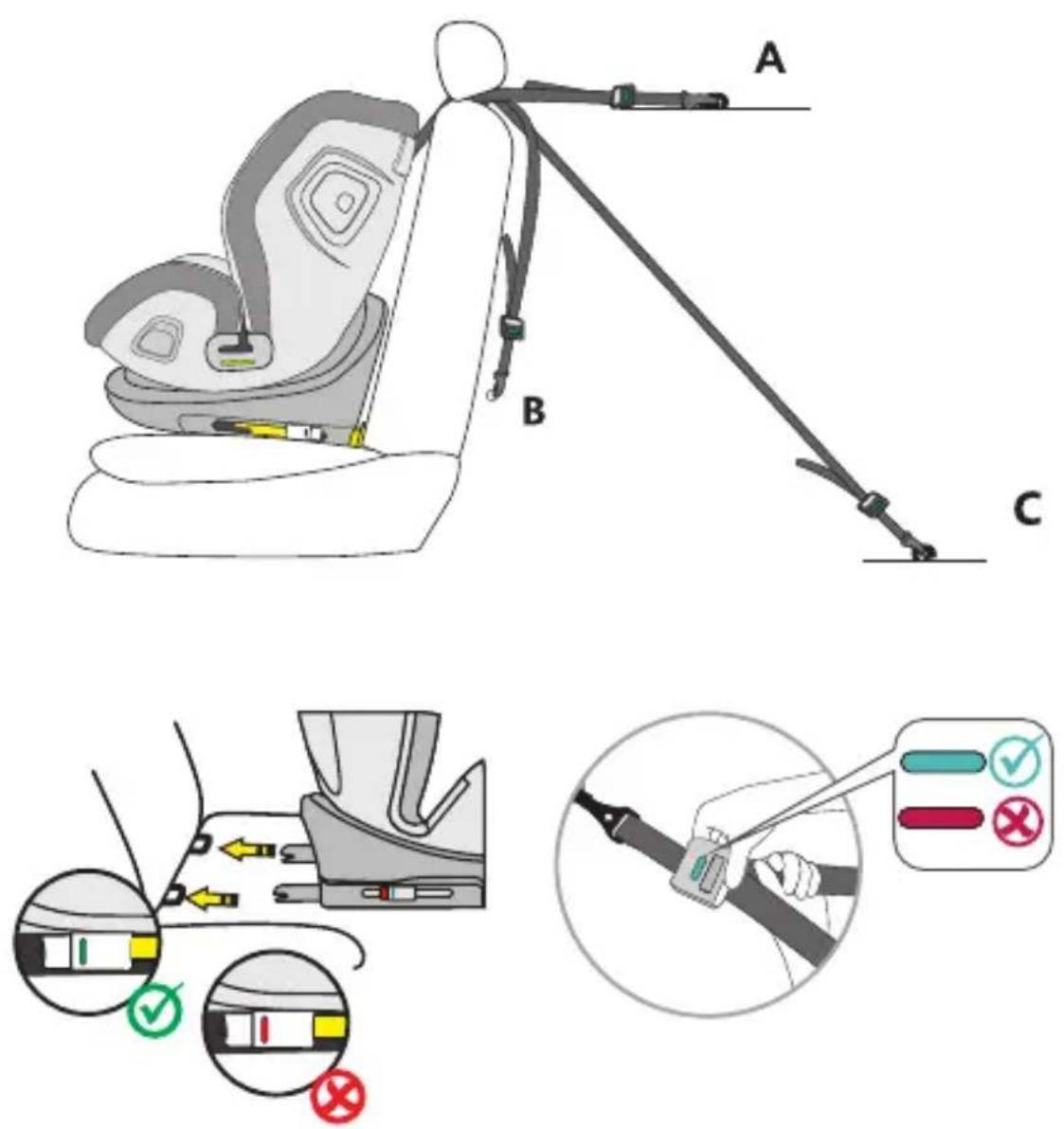

MONTAGE VAN HET AUTOSTOELTJE

1) Lichaamslengteklasse 40-105 cm, max. 18 kg, naar achteren gericht

AIRBAG A B C

1. Stel bij de knop RotationControl de leeftijd van uw kind in.

2. Stel het autostoeltje in de maximale ligpositie in en draai het zo dat het achterwaarts gericht staat in de zitpositie R1 - 40-75 cm. Als uw kind langer is dan 75 cm, gebruik dan de zitpositie R2 - 76-105 cm.

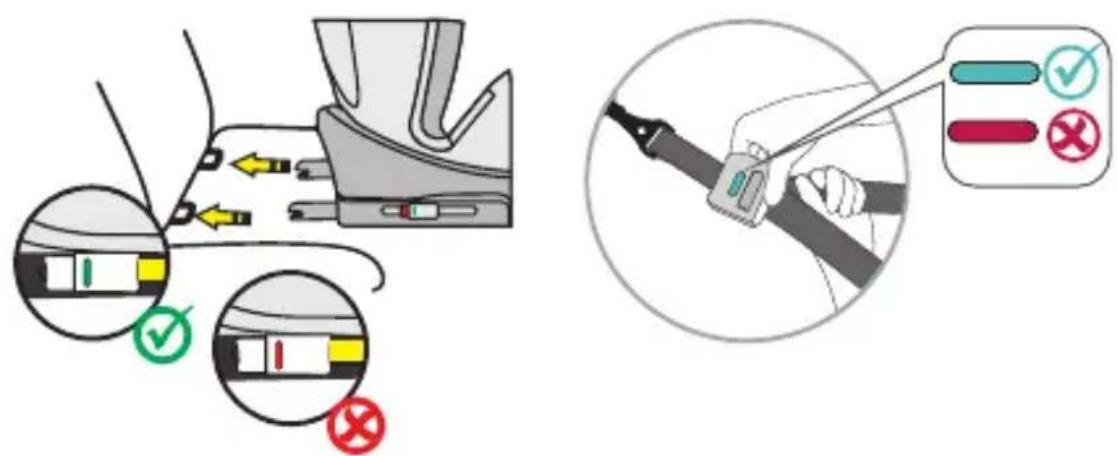

3. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.

4. Schuif de Isofix-connectoren naar de Isofix-houders op de stoel van de auto en laat ze vast-klikken.

5. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofix-indicatoren groen worden.

6.Neem de Top-Tether uit het opbergvak en trek deze volledig uit.

1. De Top-Tether gordel moet door de Top-Tether geleiding aan de zijkant van het autostoeltje worden gehaald. Idealiter gebruikt u de geleiding voor het interieur van uw auto, om de rotatie ten opzichte van het portier voor gemakkelijk in- en uitstappen te waarborgen.

2. Bevestig de Top-Tether aan de overeenkomstige haak in uw auto (bijv. achterkant van de auto-stoel of in de kofferruimte. Neem hierbij de gebruiksaanwijzing van uw auto in acht).

3. Span de Top-Tether nu tot de indicatie op de Top-Tether groen is.

4. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.

5. Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het autostoeltje.

6. Plaats uw kind in het autostoeltje.

7. Stel de hoogte van de hoofdsteun in zoals eerder is beschreven.

8. Sluit de gordelgesp weer tot u een klik hoort.

9. Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.

10. Draai het autostoeltje naar de achterwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.

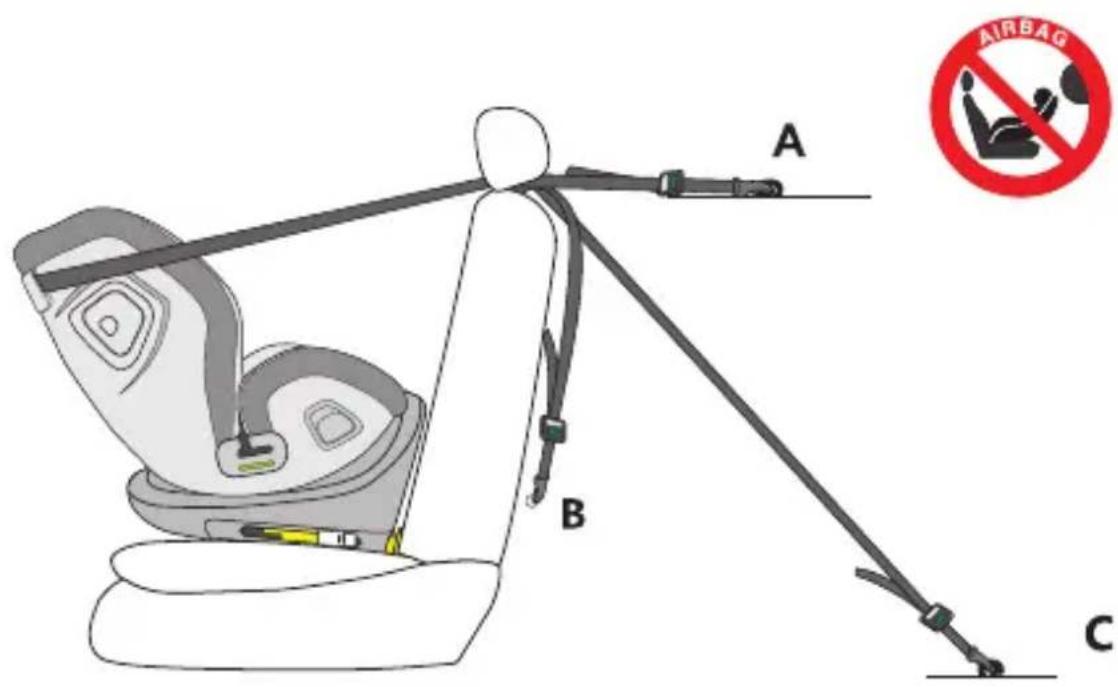

MONTAGE VAN HET AUTOSTOELTJE

2) Lichaamslengteklasse 76-105 cm, min. 15 maanden, max. 18 kg, voor-waarts gericht

BELANGRIJK: GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET KIND JONGER IS DAN 15 MAANDEN.

1. Stel bij de knop RotationControl de leeftijd van uw kind in.
2. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.
3. Schuif de Isofix-connectoren naar de Isofix-houders op de stoel van de auto en laat ze vast-klikken.
4. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Zorg ervoor dat beide Iso-fi x-indicatoren groen worden.
5. Neem de Top-Tether uit het opbergvak en trek deze volledig uit.
6. Bevestig de Top-Tether aan de overeenkomstige haak in uw auto (bijv. achterkant van de auto-stoel of in de kofferruimte. Neem hierbij de gebruiksaanwijzing van uw auto in acht).
7. Span de Top-Tether nu tot de indicatie op de Top-Tether groen is.
8. Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het autostoeltje.
9. Plaats uw kind in het autostoeltje.
10. Stel de hoogte van de hoofdsteun in zoals eerder is beschreven.
11. Sluit de gordelgesp weer tot u een klik hoort.
12. Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.
13. Het autostoeltje heeft vier instelbare zitposities in de rijrichting.

MONTAGE VAN HET AUTOSTOELTJE

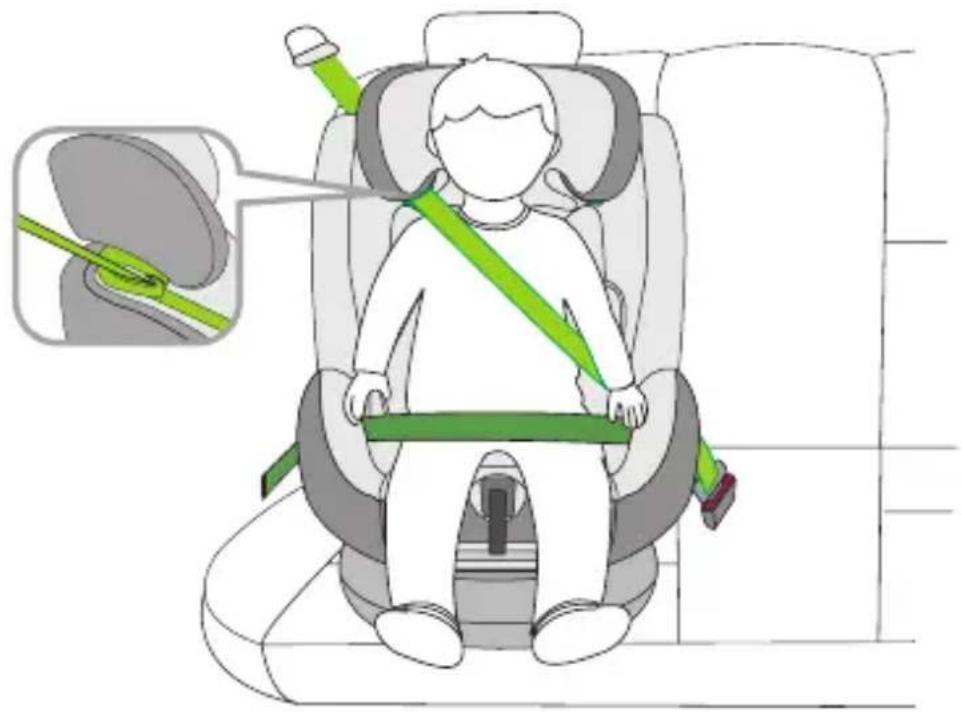

3) Lengteklasse 100-150 cm, voorwaarts gericht

1. De 5-puntsgordel en de Top-Tether gordel van het autostoeltje moeten worden opgeborgen zoals eerder beschreven. Deze zijn niet nodig in deze lengteklasse.
2. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.
3. Schuif de Isofix-connectoren naar de Isofix-houders op de autozitting en laat ze vastklikken.
4. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Zorg ervoor dat beide Iso-fi x-indicatoren groen worden.
5. Haal de diagonale gordel van de 3-puntsgordel van de auto door de diagonale gordelgeleiding aan de hoofdsteun van het autostoeltje.
6. Haal de heupgordel van de 3-puntsgordel van de auto door de eerste heupgordelgeleiding in het zitgedeelte van het autostoeltje.
7. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.
8. Plaats uw kind in het autostoeltje.
9. Stel de hoogte van de hoofdsteun zo in dat het hoofd van het kind volledig in de hoofdsteun rust en de diagonale gordel door de gordelgeleiding ter hoogte van de schouders van het kind naar buiten komt.
10. Draai het autostoeltje naar de voorwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.
11. Sluit de gordelgesp van de 3-puntsgordel tot u een klik hoort.
12. Zorg ervoor dat zowel de diagonale gordel als de heupgordel door de tweede heupgordelgeleider van het autostoeltje lopen, die naar het gordelslot van de auto is gericht.
13. Trek aan de diagonale gordel om deze strak te trekken. Let erop dat de gordels niet zijn gedraaid.
14. De stoelpositie moet worden ingesteld op positie 1.

Montage zonder Isofi x:

Als alternatief kan het autostoeltje in de lengteklasse 100–150 ook alleen met de 3-puntsgordel worden gemonteerd. Plaatsing met de Isofi x-connectoren is niet absoluut noodzakelijk maar wordt wel aanbevolen.
