GEBRUIKSAANWIJZING Safety Barcelona Osann

Dank u voor het kiezen van ons kinderautostoeltje. Als u hulp nodig heeft bij dit product, kunt u contact opnemen met onze klantenservice.

GEBRUIK

• Dit product is geschikt voor kinderen met een lengte van 40 tot 150 cm.
• Montage achterwaarts gericht van 40 tot 105 cm lichaamslengte vindt plaats met behulp van de Isofi x-connectoren en de steunpoot. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.
• Voorwaarts gerichte installatie bij 76 tot 105 cm lichaamslengte bij een minimumleeftijd van 15 maanden vindt plaats met behulp van de Isofi x-connectoren en de steunpoot. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.
• Voorwaarts gerichte montage bij een lichaamslengte van 100 tot 150 cm gebeurt met behulp van de Isofi x-connectoren. De steunpoot is niet nodig in deze lengteklasse. Het kind wordt vastgezet met de 3-puntsgordel van de auto. Als alternatief kan het autostoeltje in de lengteklasse 100-150 cm ook alleen met de 3-puntsgordel worden gemonteerd. Een bevestiging met de Isofi x-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen.

BELANGRIJK

GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET KIND JONGER IS DAN 15 MAANDEN.

EXTREEM GEVAAR

Het wordt aanbevolen om het autostoeltje op de achterbank van de auto te plaatsen. Bevestig het achterwaarts gerichte autostoeltje bij een lichaamslengte van 40 tot 105 cm NIET op een voorstoel waar zich een airbag bevindt. Tenzij de airbag gedeactiveerd kan worden. Lees dit na in de handleiding van de auto.

AANWIJZING

AANWIJZING (40-105 cm):

Dit is een i-Size-kinderbeveiligingssysteem. Het is goedgekeurd volgens reglement nr. 129 voor gebruik op 'i-Size-compatibele' autostoelen zoals gespecifi ceerd door de autofabrikant in de handleiding van de auto. Neem bij twijfel contact op met de fabrikant van het kinderbeveiligingssysteem of met uw dealer.

AANWIJZING (100-150 cm):

Dit is een geoptimaliseerde i-Size-autostoeltjeverhoger. Deze is volgens reglement nr. 129 in eerste instantie goedgekeurd voor gebruik op 'i-Size-autostoelen' zoals gespecifi ceerd door de autofabrikant in de handleiding van de auto. Neem bij twijfel contact op met de fabrikant van het uitgebreide kinderbeveiligingssysteem of met uw dealer.

De geoptimaliseerde i-Size autostoeltjeverhoger kan ook worden gebruikt op alle stoelen van de categorie 'universeel', mits dit niet in strijd is met het interieur van het voertuig.

Neem bij twijfel contact op met de fabrikant van het autostoeltje of de dealer.

40-105 cm: Alleen als er Isofi x-aansluitingen beschikbaar zijn. Bovendien, alleen voor achterwaarts gericht gebruik, als de airbag kan worden gedeactiveerd.

100-150 cm: Alleen als ten minste een driepuntsgordel volgens ECE R16 beschikbaar is. Als er Isofi x-connectoren aanwezig zijn, kunnen deze ook worden gebruikt. Het kind alleen met een 2-puntsgordel vastzetten is niet toege-staan.

De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methodes:

Lengte-klasse	Montage-richting	Installatie Type Beveiliging van het kind
40-105 cm	Achter-waarts gericht	Isofi x-connectoren & steunpoot	i-Size	5-puntsgordel van het auto-stoeltje
76-105 cm	Voorwaarts gericht	Isofi x-connectoren & steunpoot	i-Size	5-puntsgordel van het auto-stoeltje
100-150 cm	Voorwaarts gericht	Isofi x-connectoren & 3-puntsgordel van de auto	i-Size Booster seat	3-puntsgordel van de auto
100-150 cm	Voorwaarts gericht	3-puntsgordel van de auto	i-Size Booster seat	3-puntsgordel van de auto

WAARSCHUWING

• Lees deze handleiding voor gebruik zorgvuldig door om de veiligheid van uw kind te waarborgen. Bewaar deze handleiding. Het niet naleven van de aanwijzingen in deze handleiding kan leiden tot ernstig letsel bij uw kind.
• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een lichaamsgewicht van 20 kg en een lichaamslengte tot 105 cm worden gebruikt.
• Het autostoeltje kan met het 5-puntsgordelsysteem NIET worden gebruikt voor kinderen met een lichaamsgewicht van meer dan 20 kg en een lichaamslengte van meer dan 105 cm.
• Het autostoeltje kan met de Isofi x-connectoren en de steunpoot voorwaarts en achterwaarts gericht worden ingebouwd. Voor gebruik met een steunpoot is de maximale lichaamslengte 105 cm en het maximale gewicht 20 kg. Belangrijk: Monteer het autostoeltje niet voorwaarts gericht als het kind jonger is dan 15 maanden.
• Voor Isofi x-montage: Lees de handleiding van de autofabrikant door.
• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in het kinderbeveiligingssysteem aangeduide contactpunten.
• Gebruik dit autostoeltje niet thuis. Het is uitsluitend ontworpen voor gebruik in de auto.
• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.
• Bevestig het achterwaarts gerichte autostoeltje niet op een voorstoel met geactiveerde airbag. Dit kan ernstig of zelfs dodelijk letsel tot gevolg hebben.
• Het autostoeltje moet worden vervangen als het bij een ongeval blootgesteld is aan sterke belastingen.
• Om veiligheidsredenen moet het autostoeltje ook in de auto bevestigd zijn als er geen kind op het autostoeltje zit.
• Zorg er altijd voor dat alle bevestigingspunten waarmee het autostoeltje in de auto is bevestigd goed vastzitten en dat alle gordels die het kind beveiligen aan het lichaam van het kind aangepast zijn. Zorg er ook voor de gordels niet verdraaid zijn.
• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct worden vastgemaakt.
• Stijve voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten zo zijn geplaatst en geïnstalleerd, dat ze niet ingeklemd kunnen worden door een beweegbare zitting of een portier.
• Het is belangrijk dat de onderste gordels het bekken van het kind goed vastzetten. Om het risico op vallen te voorkomen, moet uw kind altijd vastzitten in de gordel.
• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of uitbreidingen aan het product aan te brengen. Het niet opvolgen van de installatieaanwijzingen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren voor de veiligheid van uw kind.
• Dit autostoeltje is ontworpen voor kinderen met een lichaamslengte van maximaal 150 cm. Overbelast het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te vervoeren.
• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.
• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt aanbevolen, omdat deze een vast onderdeel van de beveiliging is.

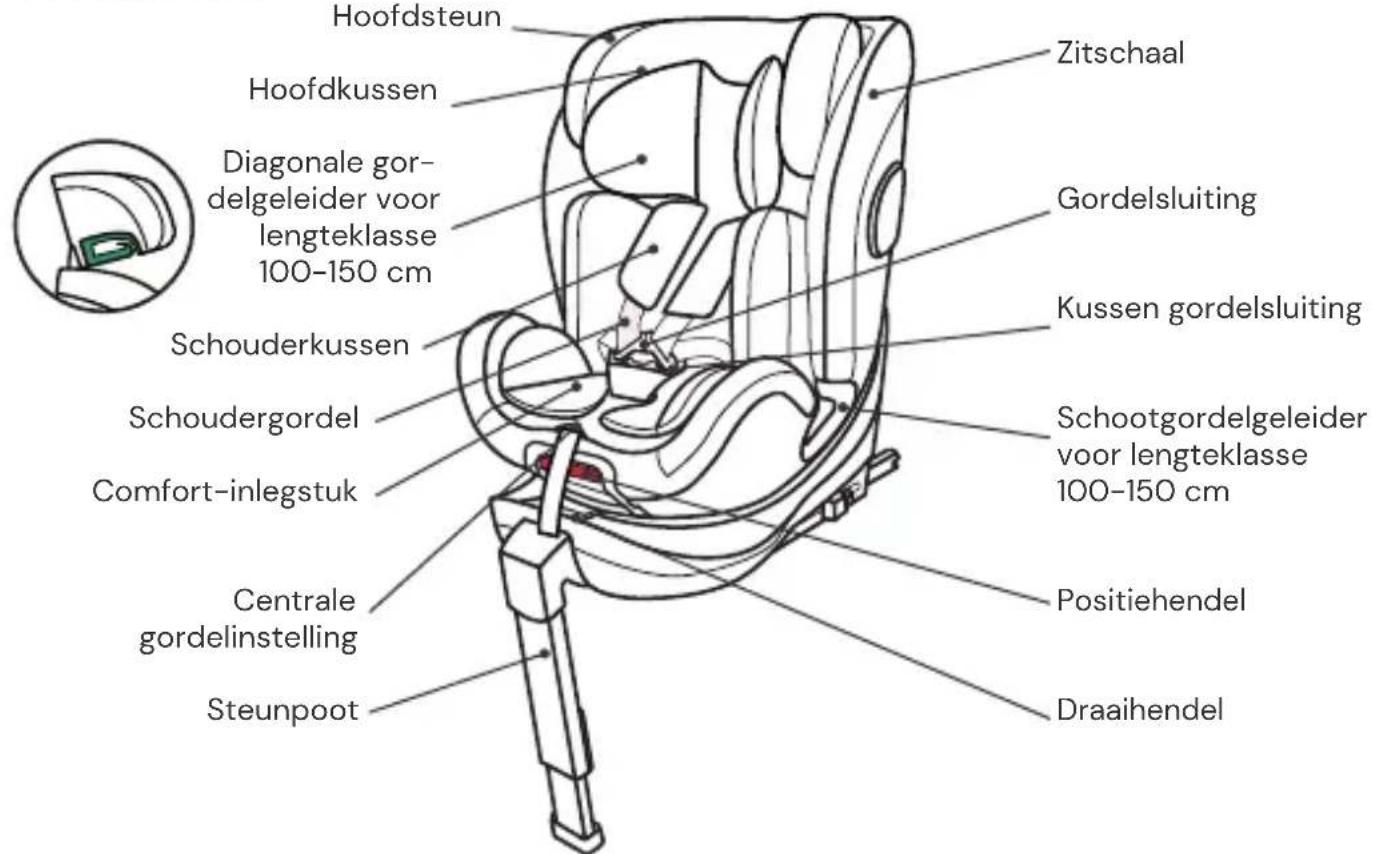

ONDERDELEN AUTOSTOELTJE

Vooraanzicht

Hoofdsteun Zitschaal Hoofdkussen Gordelsluiting Diagonale gordelgeleider voor lengteklasse 100-150 cm Schouderkussen Kussen gordelsluiting Schoudergordel Schootgordelgeleider voor lengteklasse 100-150 cm Comfort-inlegstuk Centrale gordelinstelling Positiehendel Steunpoot Draaihendel

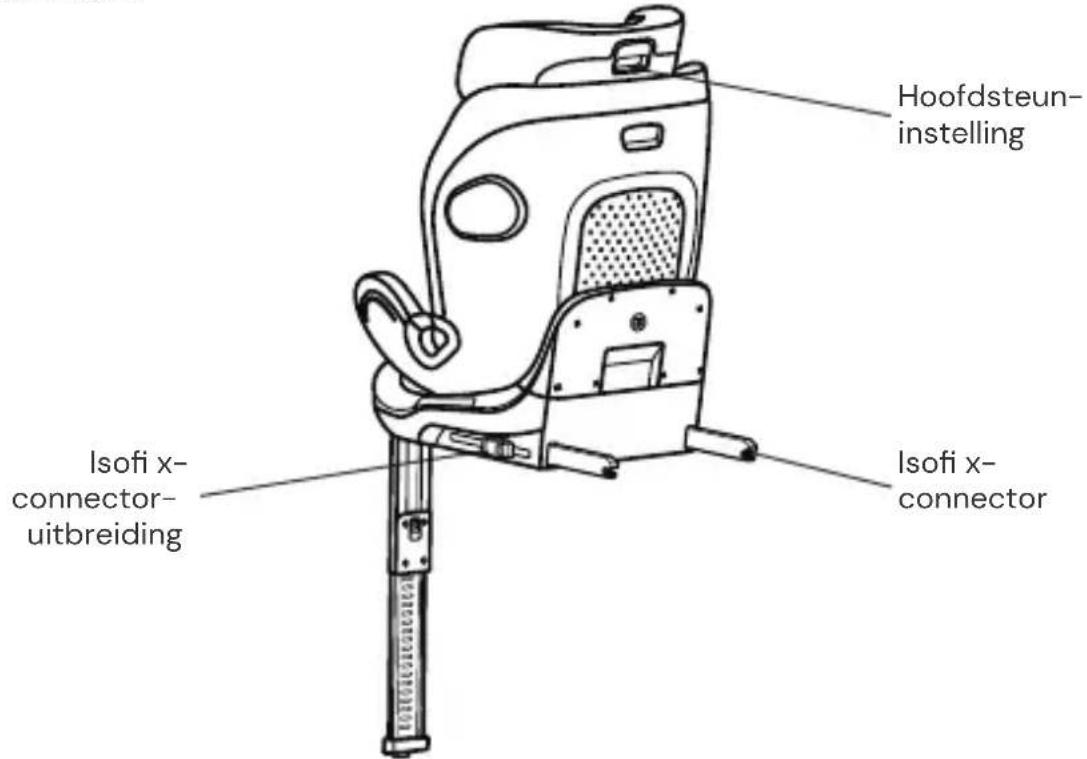

Achteraanzicht

Hoofdsteun-instelling Isofi x- connector- uitbreiding Isofi x- connector

Hellingshoek van het autostoeltje instellen

• Bedien de positiehendel onderaan de voorzijde van de zitschaal met één hand.
• Houd met de andere hand de zitschaal vast en stel de hoek in.

De volgende zitpositions zijn mogelijk:

(Neem het label op het autostoeltje in acht)

Achterwaarts gericht,

lichaamslengte 40-105 cm: 1 positie (R)

Voorwaarts gericht,

lichaamslengte 76-105 cm,

min. 15 maanden oud:

4 posities (1 tot 4)

Voorwaarts gericht, lichaamslengte:

100-150 cm: 1 positie (1)

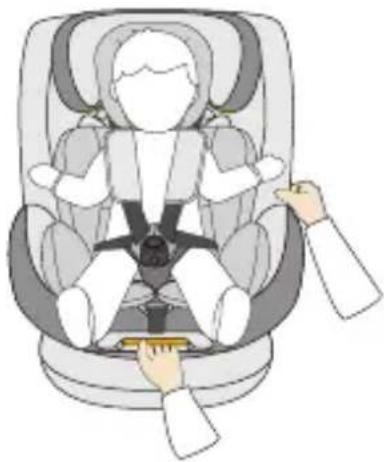

Autostoeltje draaien

• Trek met één hand aan de rotatiehendel aan de voorkant van de basis en met de andere hand kun je de stoel in de gewenste rijrichting draai- en.
• De voorwaarts gerichte positie is alleen geschikt voor kinderen met een minimumleeftijd van 15 maanden en een minimale lengte van 76 cm. De naar achteren gerichte positie is ontworpen voor kinderen met een lengte van 40 tot 105 cm en een maximumgewicht van 20 kg.
• De zijwaartse positie is alleen bedoeld om de instap van het kind te vergemakkelijken. Deze positie mag niet worden gebruikt tijdens het rijden.

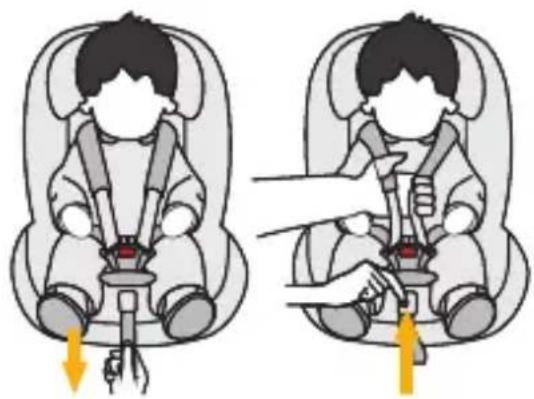

• Om de gordel los te maken, drukt u met één hand op de knop voor de gordelverstelling in het zitgedeelte. Houd het gordelslot met de andere hand vast en maak de aangebrachte gordels voorzichtig iets losser.
• Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.

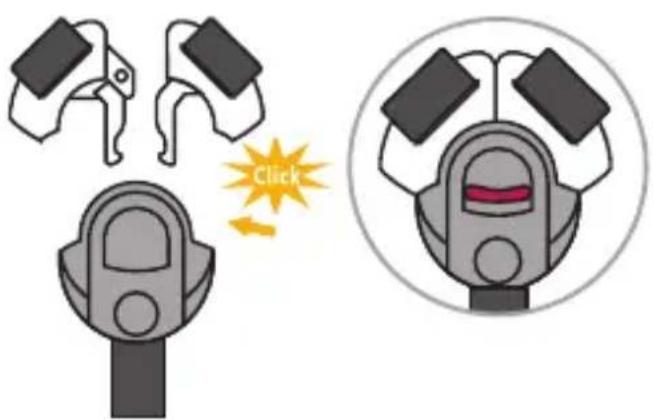

Gordel openen/sluiten

• Om de gordel te ontgrendelen, drukt u op de knop van het gordelslot, trekt u de beide gesptongen eruit en maakt u deze van elkaar los.
• Om de gordel te vergrendelen, verbindt u eerst de beide gesptongen en steekt u deze samen in het gordelslot.

Click

Hoofdkussen en comfort-inlegstuk

• Het hoofdkussen en het comfort-inlegstuk zijn ontworpen voor baby's met een lichaamslengte van 40-75 cm.
• Gelieve beide inlegstukken te verwijderen zo- dra uw kind de aangegeven lichaamslengte heeft overschreden.

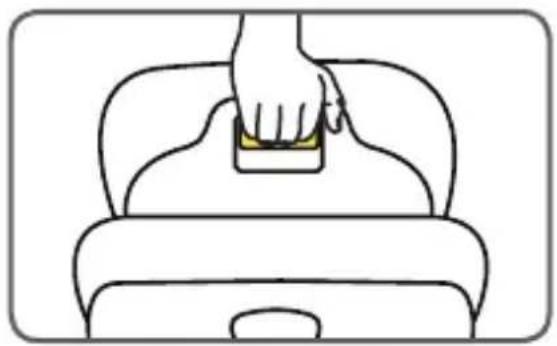

Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel voor het instellen van de hoofdsteun aan de achterzijde van het autostoeltje. Beweeg de hoofdsteun tot deze op de juiste hoogte vastklikt.
• Let erop dat de schoudergordels precies over de schouders van uw kind uit het autostoeltje worden geleid.
• Laat de hendel los en controleer of de hoofdsteun is vastgeklikt.

• Druk de Isofi x-connectorknoppen aan beide kanten in om de Isofi x-connectoren in de lengte uit te schuiven.
• Schuif de Isofi x-connectoren naar de Isofi x-houders op de stoel van de auto en laat ze vastklikken.
• Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofi x-indicatoren groen worden.

• Klap de steunpoot onder het autostoeltje uit. Voor kinderen tot een lichaamslengte van 105 cm mag het autostoeltje uitsluitend worden gebruikt met een uitgeklapte Isofi x-steunpoot in combinatie met de Isofi x-connectoren. Gebruik van het autostoeltje met alleen de Isofi x-connectoren is niet toegestaan.
• Druk op de knop om de hoogte van de steun-poot in te stellen en schuif de telescopische steunpoot uit. Zorg ervoor dat deze stabiel in de voetruimte van uw auto staat.
• Controleer of de indicator op de steunpoot groen is.
• Maatklasse 100-150 cm: De standaard is niet nodig in deze maatklasse. Vouw de standaard alstublieft in.

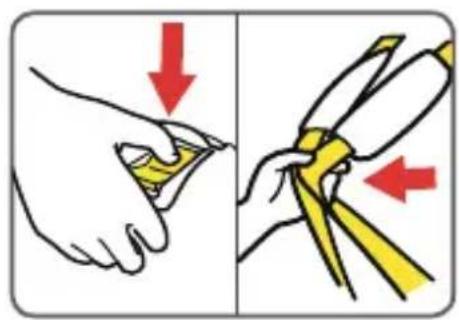

5-puntsgordel opbergen voor lengteklasse 100-150 cm

• Maak het gordelsysteem los tot de maximale lengte en open het gordelslot.
• Verwijder de bekleding van het gordelslot en steek het gordelslot door de sleuf in de bekleding van het zitgedeelte.
• Plaats de schoudergordels en schouderkussentjes achter het onderste deel van de hoofdsteun-hoes en vouw deze omhoog. Open ook de bekleding van de rugleuning en vouw deze naar be-neden.
• Steek de gordeltongen in het gordelslot en berg deze op in de uitsparing in het zitgedeelte.
• Klap de rugleuningbekleding weer omhoog en maak deze vast met de klittenbandsluitingen of drukknopen (afhankelijk van de uitvoering). Klap nu het onderste deel van de hoofdsteunhoes naar beneden.
• Het autostoeltje is nu klaar voor gebruik voor de grootte categorie 100-150 cm.
• Bewaar de verwijderde bekleding van het gordelslot op een veilige plaats voor later gebruik.

Om uw autostoeltje lang te kunnen gebruiken, mag u voor de reiniging van het autostoeltje geen oplosmiddelen, schuurmiddelen of agressieve reinigingsmiddelen gebruiken. Controleer na elke was-beurt de bestendigheid van de stof en de naden. Bij het wassen van de stof moeten de aanwijzingen op het etiket (zie hieronder) zorgvuldig worden opgevolgd.

Wassen op 30 °C, fi jnwasprogramma

NIET strijken

NIET bleken

NIET chemisch reinigen

In droogtrommel drogen op lage temperatuur

ONDERHOUD

Controleer het product regelmatig op mogelijke schade. In geval van schade mag het autostoeltje niet meer worden gebruikt en moet deze buiten het bereik van kinderen worden opgeborgen.

Neem bij vragen en problemen contact op met de Osann klantenservice op [phone].

MONTAGE VAN HET AUTOSTOELTJE

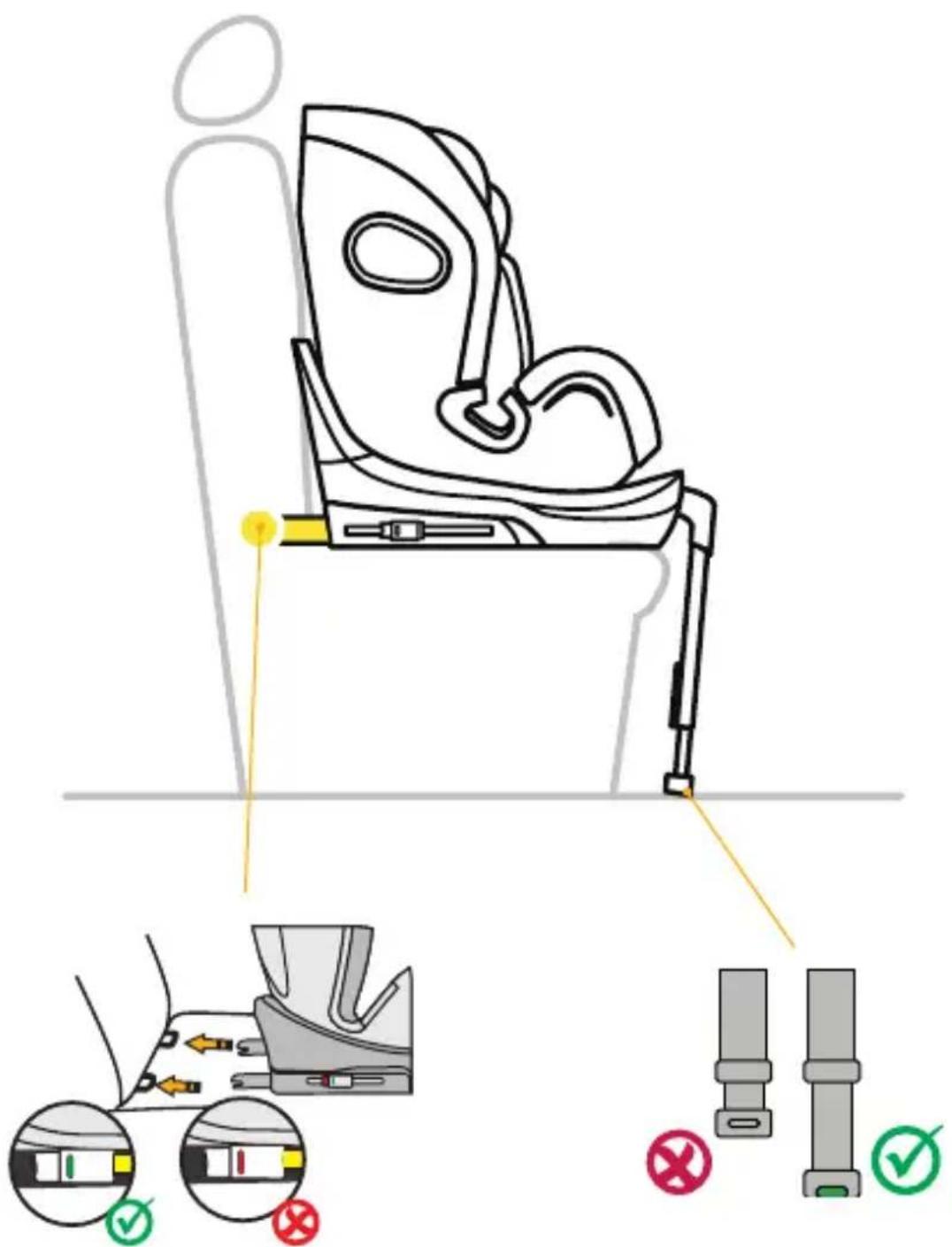

1) Lengteklasse 40-105 cm, max. 20 kg, achterwaarts gericht

1. Stel de kinderautostoel in op zitpositie 4 en draai deze, zodat hij in een achterwaarts gerichte positie naar zitpositie R wijst.
2. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.
3. Klap de standaard onder de kinderautostoel uit.
4. Breng de Isofix-connectoren naar de Isofix-houders op de autostoel en laat ze vastklikken.
5. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofix-indicatoren groen worden.
6. Stel de hoogte van de steunpoot in en zorg ervoor dat deze stabiel in de voetruimte van uw auto staat.
7. Controleer of de indicator op de steunpoot groen is geworden.
8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.
9. Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het autostoeltje.
10. Plaats uw kind in het autostoeltje.
11. Stel de hoogte van de hoofdsteun in zoals eerder beschreven.
12. Sluit de gordelgesp weer tot u een klik hoort.
13. Trek aan het voorste verstellipje om de gordels strak te trekken.
14. Let erop dat de gordels niet zijn verdraaid.
15. Draai het autostoeltje in de achterwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.

MONTAGE VAN HET AUTOSTOELTJE

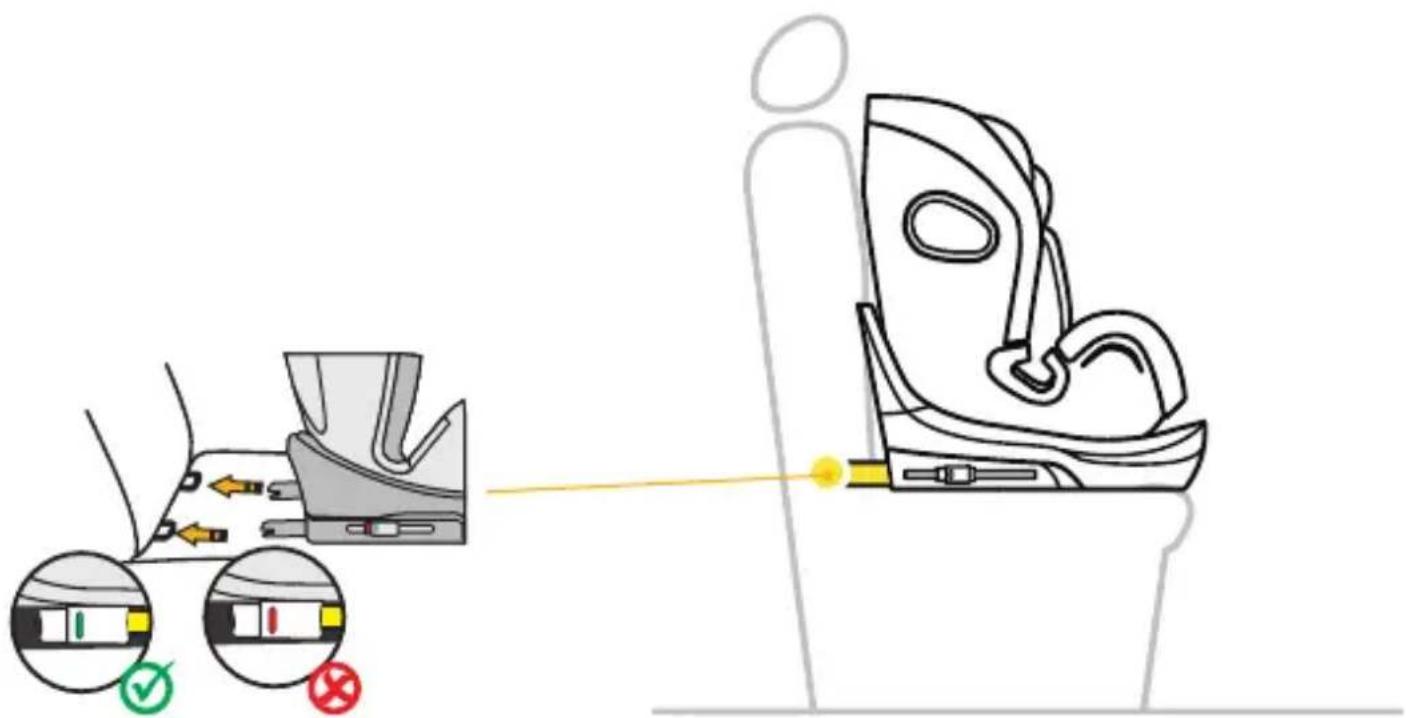

2) Lengteklasse 76-105 cm, min. 15 maanden, max. 20 kg, voorwaarts gericht

1. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.
2. Klap de standaard onder de kinderautostoel uit.
3. Breng de Isofix-connectoren naar de Isofix-houders op de autostoel en laat ze vastklikken.
4. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofix-indicatoren groen worden.
5. Stel de hoogte van de steunpoot in en zorg ervoor dat deze stabiel in de voetruimte van uw auto staat.
6. Controleer of de indicator op de steunpoot groen is.
7. Het autostoeltje heeft 4 instelbare zitposities in de rijrichting.
8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.
9. Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het autostoeltje.
10. Plaats uw kind in het autostoeltje.
11. Stel de hoogte van de hoofdsteun in zoals eerder beschreven.
12. Sluit de gordelgesp weer tot u een klik hoort.
13. Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.
14. Draai het autostoeltje in de voorwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.

MONTAGE VAN HET AUTOSTOELTJE

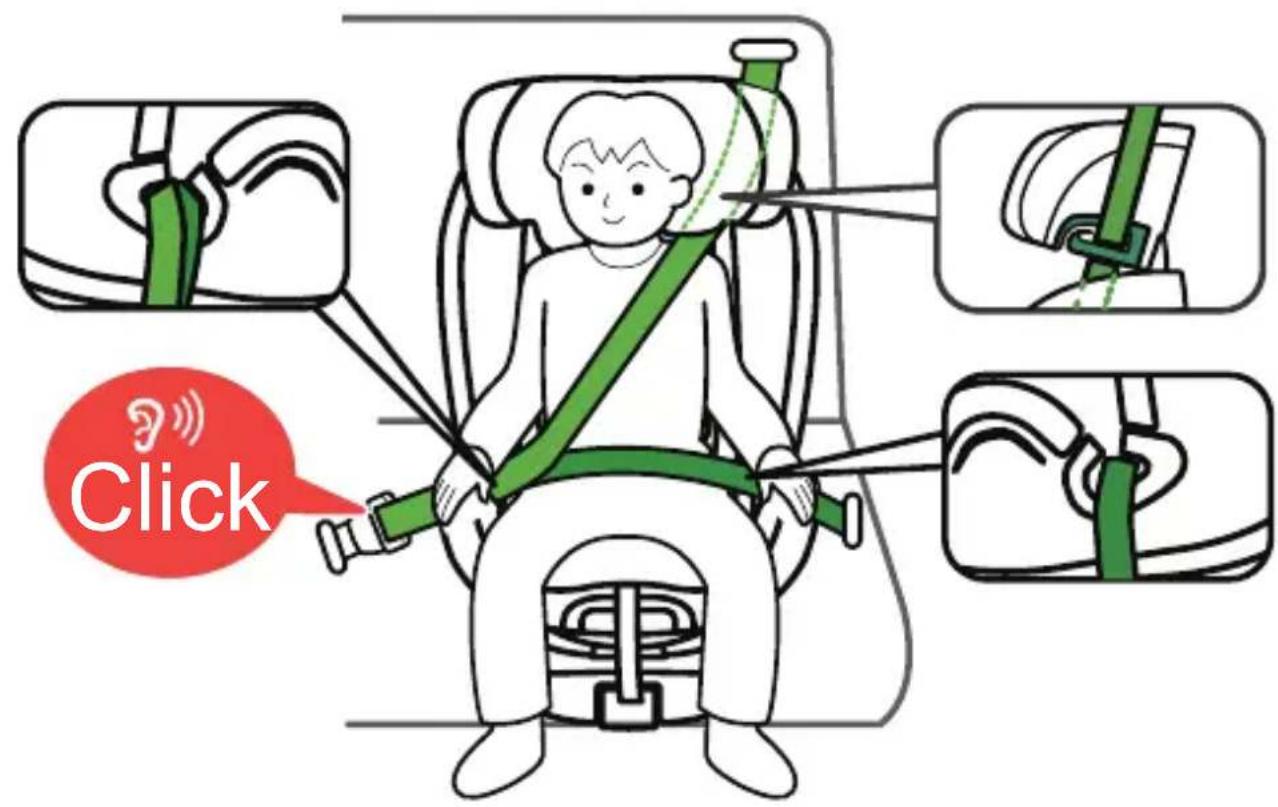

3) Lengteklasse 100-150 cm, voorwaarts gericht

Click

1. Klap eerst de steunpoot in. De steunpoot is niet nodig in deze lengteklasse.
2. De 5-puntsgordel van het autostoeltje moet worden opgeborgen zoals eerder beschreven. Deze is niet nodig in deze lengteklasse.
3. Druk de Isofix-connectorknoppen aan beide kanten in om de Isofix-connectoren in de lengte uit te schuiven.
4. Breng de Isofix-connectoren naar de Isofix-houders op de autostoel en laat ze vastklikken.
5. Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofix-indicatoren groen worden.
6. Haal de diagonale gordel van de 3-puntsgordel van de auto door de diagonale gordelgeleiding aan de hoofdsteun van het autostoeltje.
7. Haal de heupgordel van de 3-puntsgordel van de auto door de eerste heupgordelgeleiding in het zitgedeelte van het autostoeltje.
8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.
9. Plaats uw kind in het autostoeltje.
10. Stel de hoogte van de hoofdsteun zo in, dat het hoofd van het kind volledig in de hoofdsteun rust en de diagonale gordel door de gordelgeleiding ter hoogte van de schouders van het kind naar buiten komt.
11. Draai het autostoeltje in de voorwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.
12. Sluit de gordelgesp van de 3-puntsgordel tot u een klik hoort.
13. Zorg ervoor dat zowel de diagonale gordel als de heupgordel door de tweede heupgordelgeleider van het autostoeltje lopen, die naar het gordelslot van de auto is gericht.
14. Trek aan de diagonale gordel om deze strak te trekken. Let erop dat de gordels niet zijn verdraaid.
15. De stoelpositie moet worden ingesteld op positie 1.

Montage zonder Isofi x:

Als alternatief kan het autostoeltje in de lengteklasse 100-150 cm ook alleen met de 3-puntsgordel worden gemonteerd. Een bevestiging met de Isofi x-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen.
