MANUAL DE USUARIO Safety Barcelona Osann

Gracias por elegir nuestro asiento infantil para automóvil. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente.

USO

• Este producto es adecuado para niños con una estatura de 40 a 150 cm.
• La instalación a contramarcha para niños de 40 a 105 cm se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado.
• Instalación en el sentido de la marcha para niños de 76 a 105 cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado.
• La instalación en el sentido de la marcha para niños de 100 a 150 cm de altura se realiza con la ayuda de los conectores Isofi x. El pie de apoyo no es necesario en esta clase de altura. La sujeción del niño se lleva a cabo con el cinturón de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.

IMPORTANTE

NO UTILICE EL ASIENTO INFANTIL PARA AUTOMÓVIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES.

PELIGRO EXTREMO

Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura 40 a 105 cm, NO fi je el asiento infantil a contramarcha en el asiento delantero donde exista un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo.

NOTA

NOTA (40–105 cm):

Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.° 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifica ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor.

NOTA (100–150 cm):

Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.º 129 para su uso principalmente en las "plazas de asiento i-Size" especifici cadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil ampliado o con el distribuidor.

El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la categoría "universal", siempre que no existan problemas de compatibilidad con el interior del vehículo.

En caso de duda, póngase en contacto con el fabricante del asiento para automóvil o con el distribuidor.

40-105 cm: Solo cuando hay conectores Isofi x disponibles. Además, solo para uso en sentido contrario, si es posible desactivar el airbag.

100-150 cm: Solo si hay, al menos, un cinturón de seguridad de 3 puntos conforme a ECE R16 disponible. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño únicamente con un cinturón de 2 puntos.

La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

Clase de estatura	Sentido de montaje	Instalación Tipo Protección del niño
40–105 cm	A contra-marcha	Conectores Isofi x y pie de apoyo	i-Size	Cinturón de 5 puntos del asiento infantil
76–105 cm	En el sentido de la marcha	Conectores Isofi x y pie de apoyo	i-Size	Cinturón de 5 puntos del asiento infantil
100–150 cm	En el sentido de la marcha	Conectores Isofi x y cinturón de seguridad de 3 puntos	Asiento elevador i-Size	Cinturón de 3 puntos del coche
100–150 cm	En el sentido de la marcha	Cinturón de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche

ADVERTENCIA

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.
• El asiento infantil puede utilizarse con el sistema propio de cinturones de 5 puntos solo para niños de menos de 20 kg de peso y 105 cm de altura.
• El asiento infantil NO puede utilizarse con el sistema de cinturón de 5 puntos para niños con un peso corporal superior a 20 kg y una altura superior a 105 cm.
• El asiento infantil puede instalarse orientado en el sentido de la marcha y a contramarcha utilizando los conectores Isofi x y el pie de apoyo. Para su uso con un pie de apoyo, la altura máxima es de 105 cm y el peso máximo es de 20 kg. Importante: No instalar en el sentido de la marcha antes de que el niño cumpla 15 meses.
• Para la instalación Isofi x: Asegúrese de leer el manual del fabricante del vehículo.
• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marcados en el sistema de retención infantil.
• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un co-che.
• Nunca deje a su hijo sin vigilancia en el asiento.
• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.
• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un accidente.
• Por razones de seguridad, el asiento infantil también debe estar fijado al vehículo, aunque no haya ningún niño en el asiento infantil.
• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados al cuerpo del niño. Asegúrese también de que los cinturones no estén retorcidos.
• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.
• Es importante que los cinturones situados más abajo aseguren fi rmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.
• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.
• Este asiento infantil está diseñado para niños con una altura máxima de 150 cm. No sobrecargue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.
• El sistema de retención infantil no debe utilizarse sin la funda del asiento.
• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, esta es una parte integral del rendimiento de la retención.

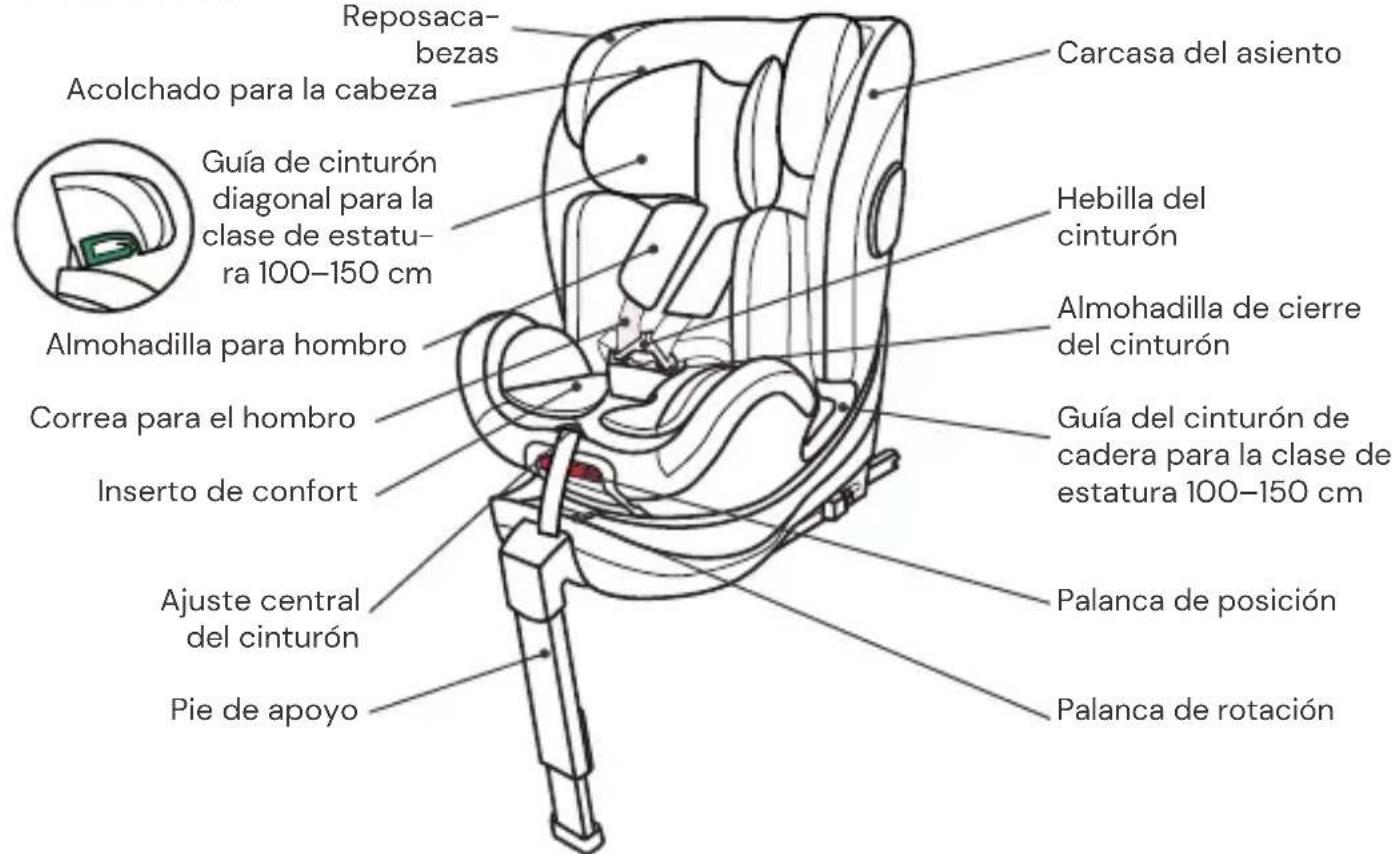

PIEZAS DEL ASIENTO

Vista frontal

Acolchado para la cabeza Reposaca-bezas Carcasa del asiento Guía de cinturón diagonal para la clase de estatu-ra 100–150 cm Almohadilla para hombro Correa para el hombro Inserto de confort Ajuste central del cinturón Pie de apoyo Hebilla del cinturón Almohadilla de cierre del cinturón Guía del cinturón de cadera para la clase de estatura 100–150 cm Palanca de posición Palanca de rotación

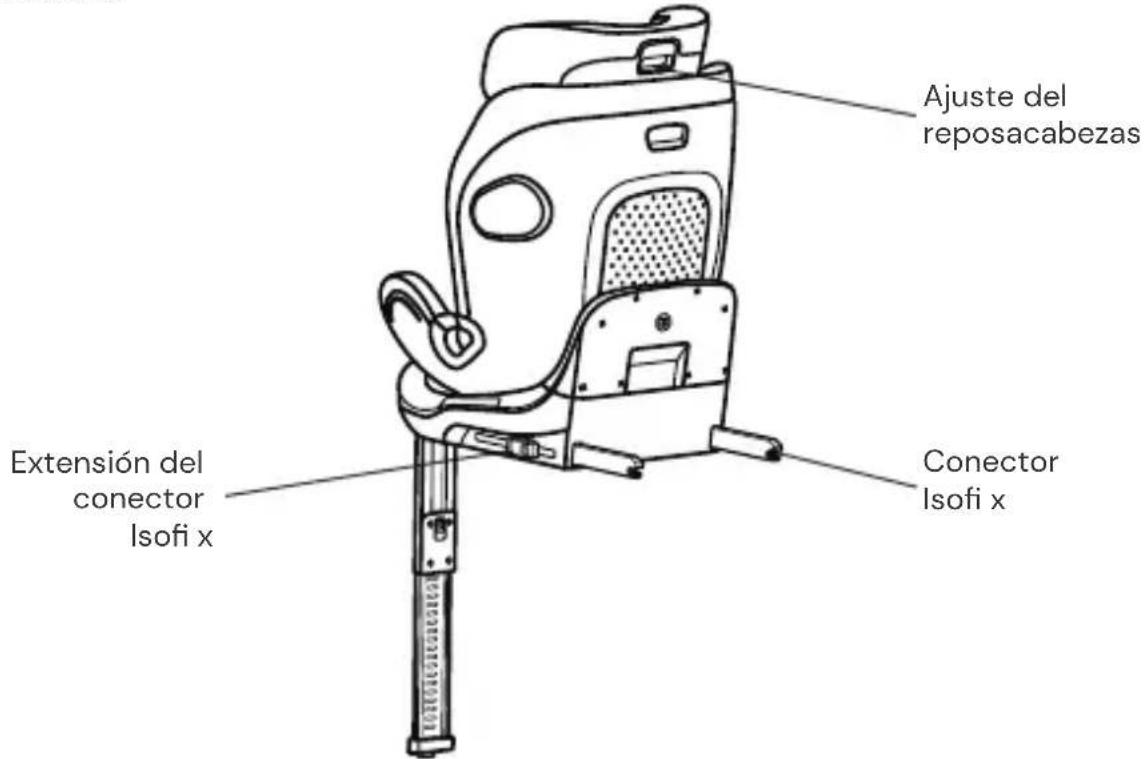

Vista trasera

Ajuste del reposacabezas Conector Isofi x Extensión del conector Isofi x

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL

Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de posición en la parte delantera inferior de la carcasa del asiento.
• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo.

El asiento se puede colocar de las siguientes maneras: (Por favor, tenga en cuenta la etiqueta del asiento infantil)

A contramarcha, Estatura 40–105 cm: 1 posición (R)

En el sentido de la marcha, estatura 76–105 cm, edad mín. 15 meses: 4 posiciones (1 a 4)

En el sentido de la marcha, estatura: 100–150 cm: 1 posición (1)

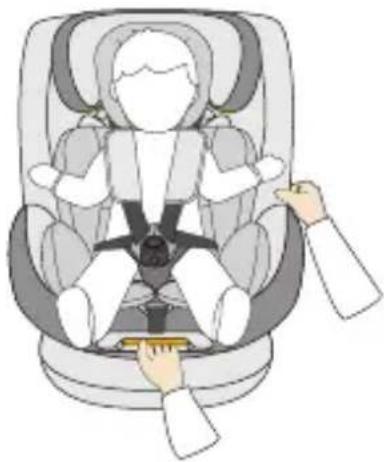

Rotación del asiento infantil

• Tire de la palanca de rotación situada en la parte delantera de la base con una mano y con la otra podrá girar la unidad de asiento en la dirección de desplazamiento deseada.
• La posición en el sentido de la marcha es adecuada solo para niños con una edad mínima de 15 meses y una altura mínima de 76 cm. La posición a contramarcha está diseñada para niños de 40 a 105 cm de altura y un peso máximo de 20 kg.
• La posición lateral solo sirve para facilitar la entrada del niño. Esta posición no debe utilizarse durante la conducción.

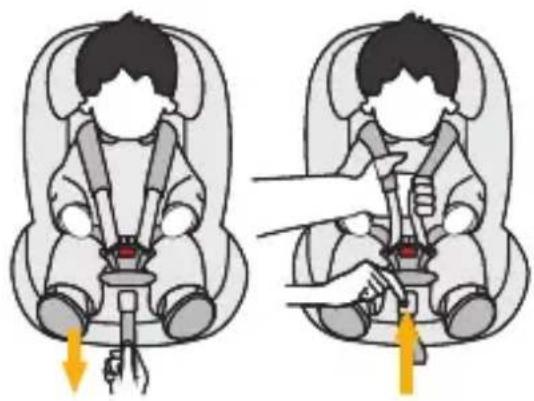

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.
• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

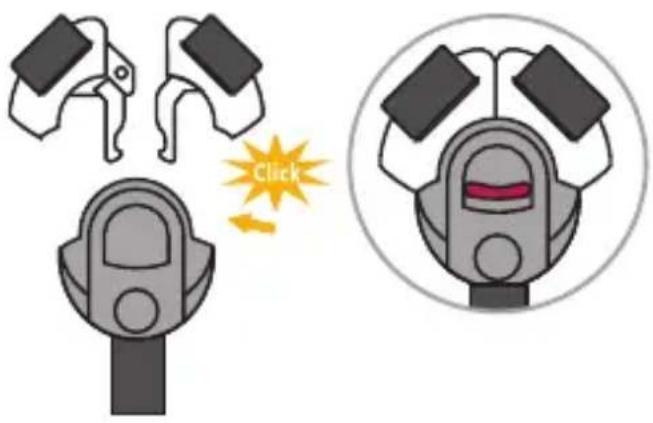

Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.
• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de seguridad e insértelas en la hebilla.

Click

Acolchado para la cabeza e inserto de confort

• El acolchado para la cabeza y el inserto de confort están diseñados para bebés con una estatura de 40 a 75 cm.
• Por favor, retire ambos insertos en cuanto su hijo haya superado la estatura especifica cada.

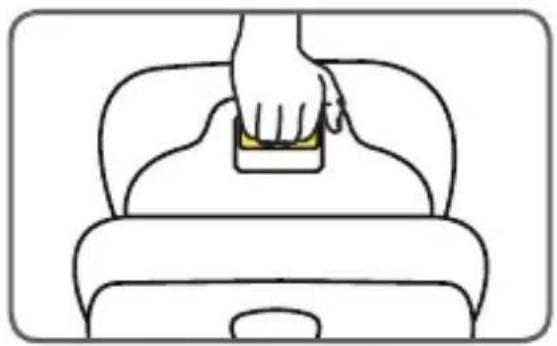

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.
• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.
• Suelte la palanca y asegúrese de que el reposacabezas esté encajado.

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
• Pase los soportes Isofix por los conectores Isofi x del asiento del coche y encájelos.
• Empuje el asiento infantil fi rmemente contra el respaldo del asiento de coche. Asegúrese de que ambos indicadores Isofi x estén en verde.

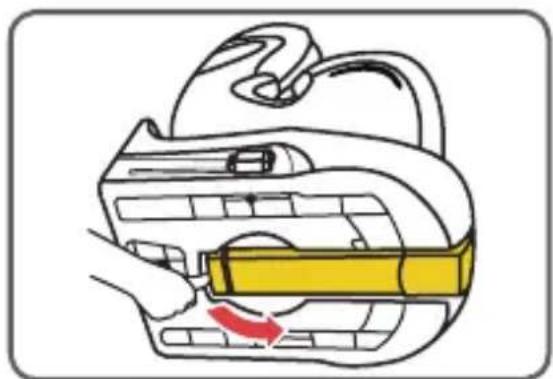

Pie de apoyo para la serie de alturas 40–105 cm

• Despliegue el pie de apoyo debajo del asiento infantil. Para niños con una estatura de hasta 105 cm, el asiento infantil para el automóvil puede utilizarse solo con el pie de apoyo Isofi x extendido junto con los conectores Isofi x. No se permite usar el asiento infantil solo con los conectores Isofi x.
• Pulse el botón para ajustar la altura del soporte y extender el pie de apoyo telescópico. Asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
• Asegúrese de que el indicador del pie de apoyo esté en verde.
• Tamaño de clase 100-150 cm: El soporte no es necesario en esta clase de tamaño. Por favor, pliéguelo.

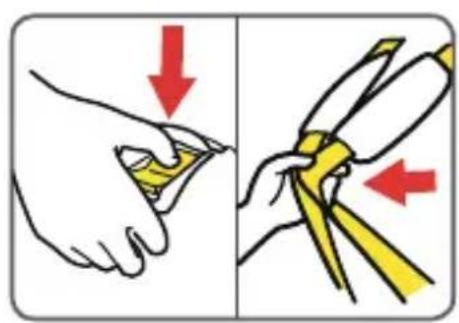

Guardar el arnés de 5 puntos de anclaje para la clase de estatura 100–150 cm

• Afl oje el sistema de cinturón hasta la longitud máxima y abra la hebilla del cinturón.
• Retire el acolchado de la hebilla del cinturón y pase la hebilla por la ranura de la funda de la zona del asiento.
• Coloque los tirantes y las hombreras detrás de la parte inferior de la funda del reposacabezas y pliéguela hacia arriba. Abra también la funda de la zona del respaldo y pliéguela hacia abajo.
• Introduzca las lengüetas en la hebilla del cinturón y guárdela en el hueco de la zona del asiento.
• Vuelva a plegar la funda del respaldo y fijela con los cierres de velcro o los botones de presión (según la versión). A continuación, vuelva a plegar la parte inferior de la funda del reposacabezas.
• La silla infantil para automóvil está ahora lista para su uso en la categoría de tallas de 100-150 cm.
• Guarde el acolchado de la hebilla del cinturón extraído en un lugar seguro para su uso posterior.

Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación).

Lavar a 30 °C, ciclo de lavado delicado

NO planchar

NO utilizar lejía

NO limpiar en seco

Secado en secadora a baja temperatura

MANTENIMIENTO

Compruebe regularmente el estado del producto para detectar posibles daños. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños.

Si tiene alguna duda o problema, póngase en contacto con el Servicio de atención al cliente de Osann: [phone].

INSTALACIÓN DEL ASIENTO INFANTIL

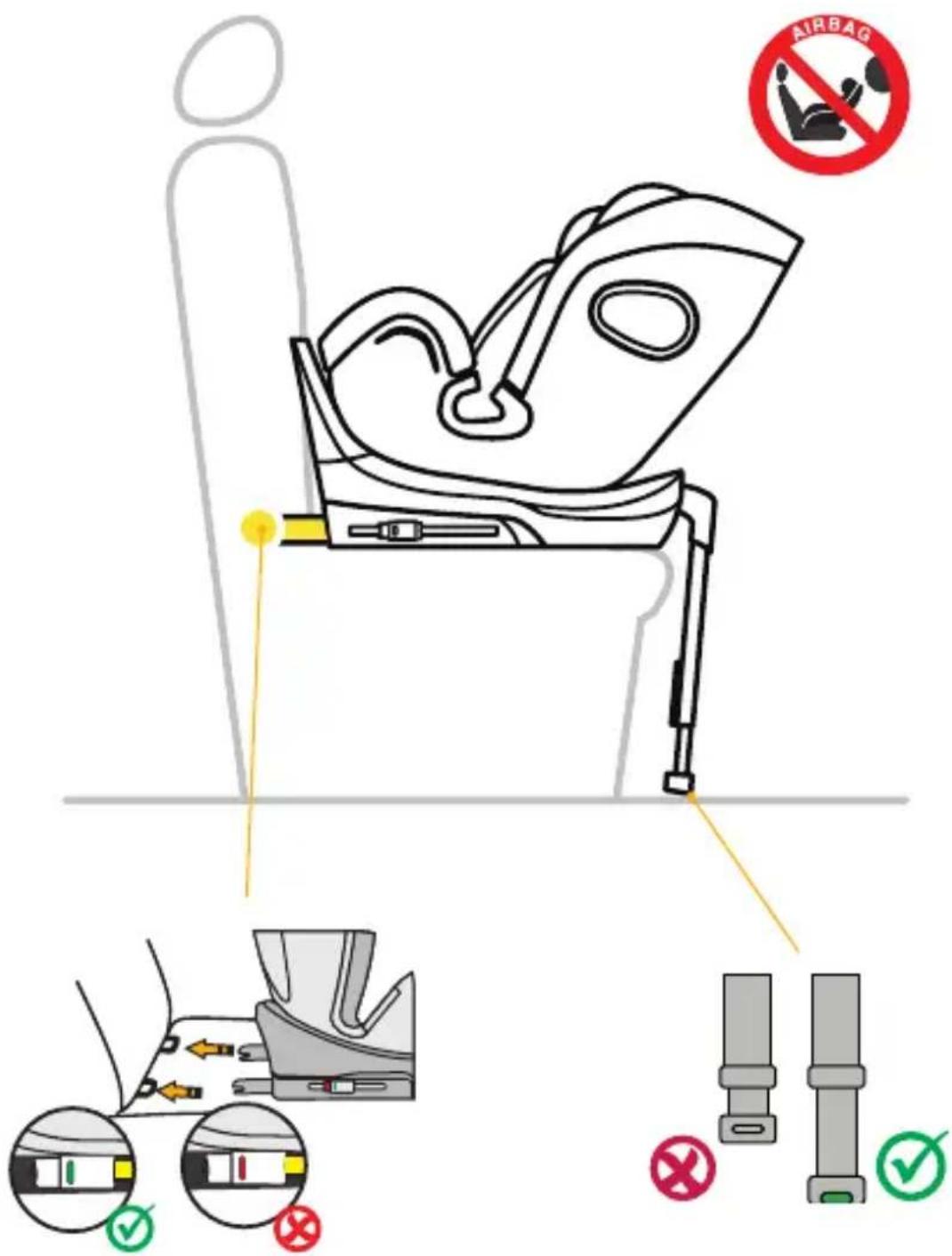

1) Clase de estatura 40–105 cm, máx. 20 kg, a contramarcha

1. Coloca la silla de auto para niños en la posición del asiento 4 y gírala de manera que mire hacia la posición del asiento R en una orientación mirando hacia atrás.
2. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
3. Despliegue el soporte debajo de la silla de auto para niños.
4. Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos.
5. Empuje el asiento infantil firmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x estén en verde.
6. Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
7. Asegúrese de que el indicador del pie de apoyo cambie a verde.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
10. Coloque al niño en el asiento infantil.
11. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
12. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
13. Tire de la lengüeta de ajuste frontal para apretar los cinturones.
14. Asegúrese de que las correas no estén retorcidas.
15. Gire el asiento a la posición orientada hacia atrás. Compruebe que el asiento infantil esté bloqueado en esta posición.

INSTALACIÓN DEL ASIENTO INFANTIL

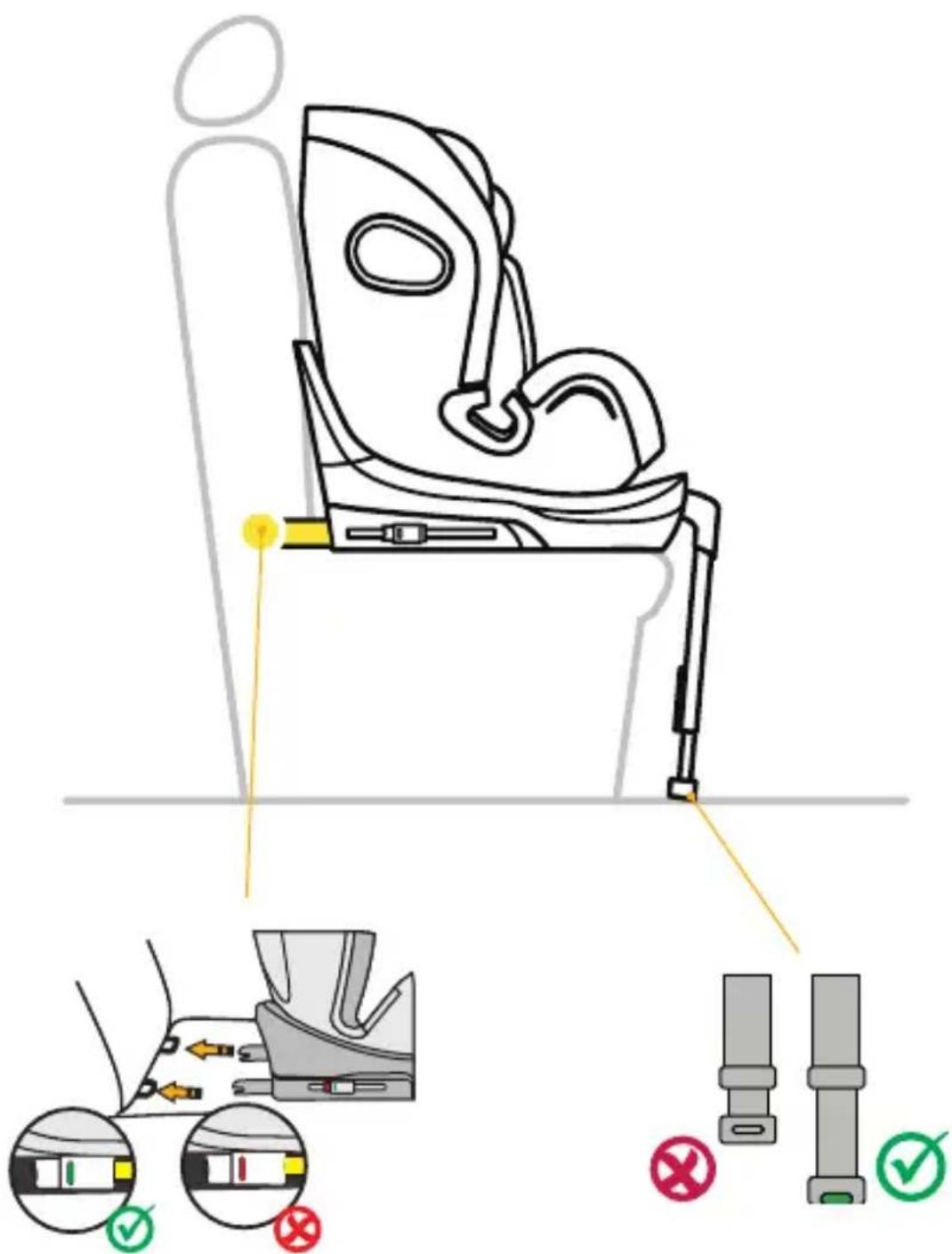

2) Clase de estatura 76–105 cm, mín. 15 meses, máx. 20 kg, en el sentido de la marcha

1. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
2. Despliegue el soporte debajo de la silla de auto para niños.
3. Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos.
4. Empuje el asiento infantil firmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde.
5. Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
6. Asegúrese de que el indicador del pie de apoyo esté en verde.
7. El asiento infantil tiene 4 posiciones de asiento ajustables en el sentido de la marcha.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
10. Coloque al niño en el asiento infantil.
11. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
12. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
13. Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.
14. Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición.

INSTALACIÓN DEL ASIENTO INFANTIL

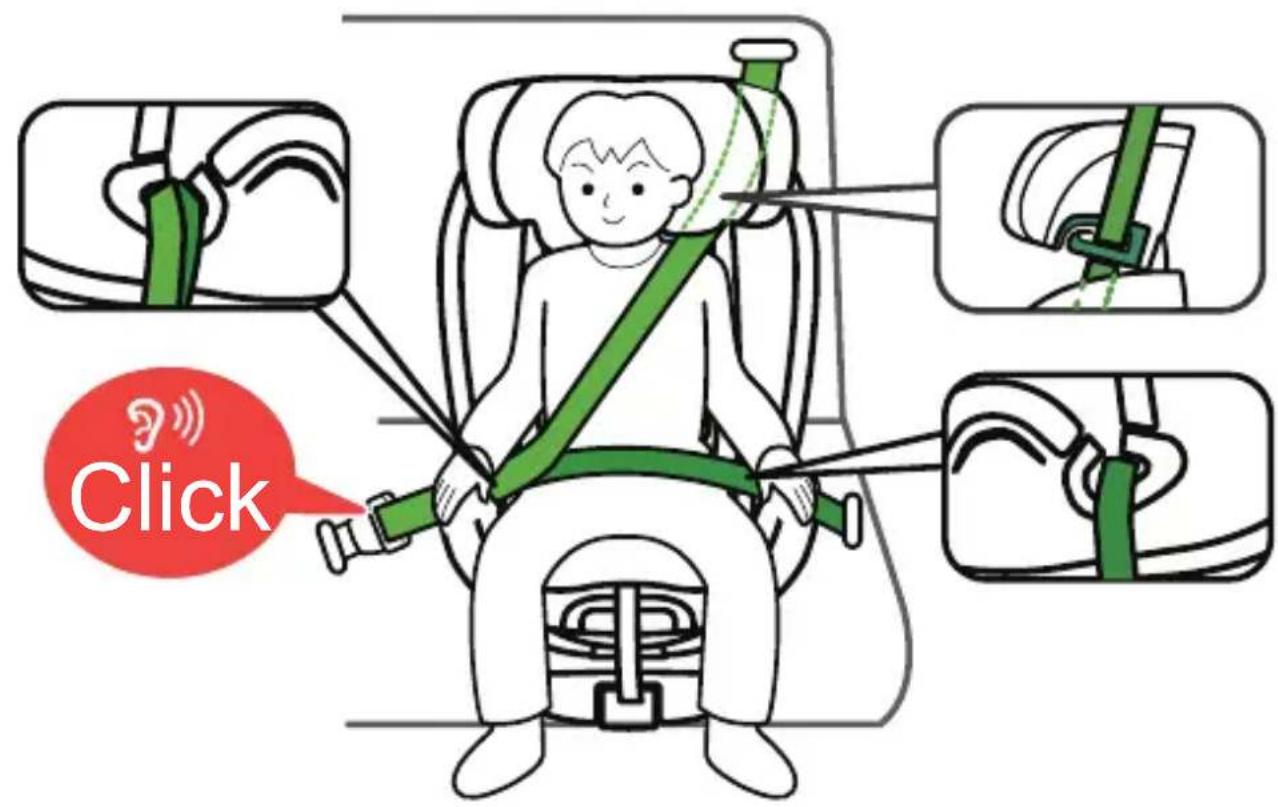

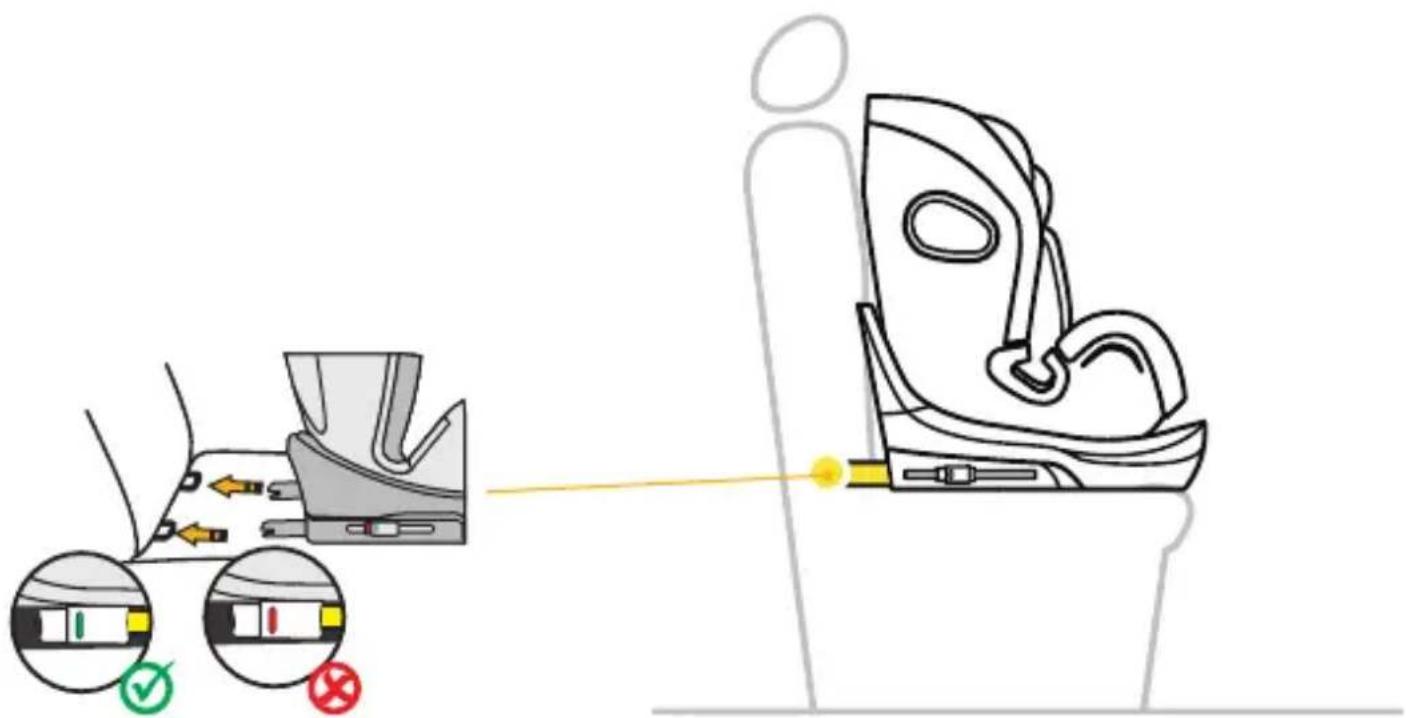

3) Clase de estatura 100–150 cm, en el sentido de la marcha

Click

1. Primero pliegue el pie de apoyo. El pie de apoyo no es necesario en esta clase de estatura.
2. El cinturón de 5 puntos del asiento infantil para el automóvil debe guardarse como se ha descrito anteriormente. No es necesario en esta clase de tamaño.
3. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
4. Pase los conectores Isofix por los soportes Isofix del asiento del coche y encájelos en su sitio.
5. Empuje el asiento infantil firmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde.
6. Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón diagonal del reposacabezas del asiento infantil para el automóvil.
7. Pase el cinturón de cadera del cinturón de 3 puntos del automóvil a través de la primera guía del cinturón de cadera en la zona del asiento del niño.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Coloque al niño en el asiento infantil.
10. Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño.
11. Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición.
12. Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic.
13. Asegúrese de que tanto el cinturón diagonal como el cinturón de cadera pasan por la segunda guía del cinturón de cadera del asiento infantil, que está orientada hacia la hebilla del cinturón de seguridad del automóvil.
14. Tire de la correa diagonal para apretarla firmemente. Asegúrese de que los cinturones no estén retorcidos.
15. La posición del asiento debe ajustarse a la posición 1.

Instalación sin Isofi x:

Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.
