MANUALE UTENTE Safety Barcelona Osann

Grazie per aver scelto il nostro seggiolino auto per bambini. In caso di domande riguardo al prodotto, rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 150 cm.
• Installazione con orientamento all'indietro per altezze da 40 a 105 cm per mezzo dei connettori Isofi x e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.
• Installazione con orientamento in avanti per altezze da 76 a 105 cm e un'età minima di 15 mesi per mezzo dei connettori Isofix e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.
• Installazione orientata in avanti da 100 a 150 cm di altezza del bambino per mezzo dei connettori Isofi x. La base di sostegno non è necessaria in questa classe di altezza. Il bambino deve essere allacciato per mezzo della cintura a 3 punti dell'auto. In alternativa, per la classe di altezza 100–150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.

IMPORTANTE

NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

PERICOLO ESTREMO

Si consiglia di installare il seggiolino auto sul sedile posteriore del veicolo. Per l'utilizzo orientato all'indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile anteriore se è presente un airbag, a meno che non ci sia la possibilità di disattivare l'airbag. A tale scopo, leggere le istruzioni d'uso del veicolo.

AVVISO

AVVISO (40–105 cm):

Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n. 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

AVVISO (100–150 cm):

Si tratta di un rialzo per bambini i-Size ottimizzato. È omologato ai sensi del regolamento n. 129 per l'utilizzo primario su "sedili i-Size", come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini esteso o al rivenditore.

Il seggiolino ottimizzato i-Size può essere utilizzato anche su tutti i sedili della categoria "universale", a condizione che non sia in contrasto con l'interno del veicolo.

Nel dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.

40-105 cm: Solo quando sono presenti i connettori Isofi x. Inoltre, per l'uso in senso contrario di marcia, solo se l'airbag può essere disattivato.

100-150 cm: solo se è disponibile almeno una cintura a 3 punti secondo la norma ECE R16. Se sono disponibili i connettori Isofi x, si possono utilizzare in aggiunta anche questi. Non è consentito il fi ssaggio del bambino solo con una cintura a 2 punti.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

Taglia	Direzione di montaggio	Installazione Tipo		Dispositivo di sicurezza del bambino
40–105 cm	Orientato all'indietro	Connettori Isofi x e base di sostegno	i-Size	Cintura a 5 punti del seggiolino auto
76–105 cm	Orientato in avanti	Connettori Isofi x e base di sostegno	i-Size	Cintura a 5 punti del seggiolino auto
100–150 cm	Orientato in avanti	Connettori Isofi x e cintura a 3 punti dell'auto	i-Size Booster seat	Cintura a 3 punti dell'auto
100–150 cm	Orientato in avanti	Cintura a 3 punti dell'auto	i-Size Booster seat	Cintura a 3 punti dell'auto

AVVERTENZA

• Si prega di leggere attentamente il presente manuale prima dell'uso al fine di garantire la sicurezza del bambino. Conservare il presente manuale. L'inosservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Per bambini con un peso inferiore ai 20 kg e un'altezza fino a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.
• Per bambini di peso superiore ai 20 kg e un'altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.
• Il seggiolino per bambini può essere orientato in avanti e all'indietro tramite i connettori Isofix e la base di sostegno. Per l'utilizzo con una base di sostegno, l'altezza massima è di 105 cm e il peso massimo è di 20 kg. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.
• Per l'installazione con Isofi x: leggere attentamente il manuale del costruttore dell'auto.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare questo seggiolino auto in casa. Il seggiolino auto è concepito esclusivamente per l'utilizzo in auto.
  • Non lasciare mai il bambino incustodito sul seggiolino.
• Non collocare il seggiolino auto orientato all'indietro su un sedile anteriore con l'airbag attivato. Ciò può causare lesioni gravi o portare alla morte.
• Il seggiolino deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.
• Per motivi di sicurezza, il seggiolino auto deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti, che possano causare lesioni in caso di collisione, devono essere fissati correttamente.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifi che o aggiunte al prodotto senza il consenso dell'autorità competente. L'inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del vostro bambino.
• Questo seggiolino è progettato per bambini con un'altezza massima di 150 cm. Non sovracca- ricare il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza il rivestimento del sedile.
• Il rivestimento del sedile non deve essere sostituito con un rivestimento diverso da quello raccomandato dal costruttore, in quanto tale rivestimento è parte integrante delle prestazioni di ritenuta.

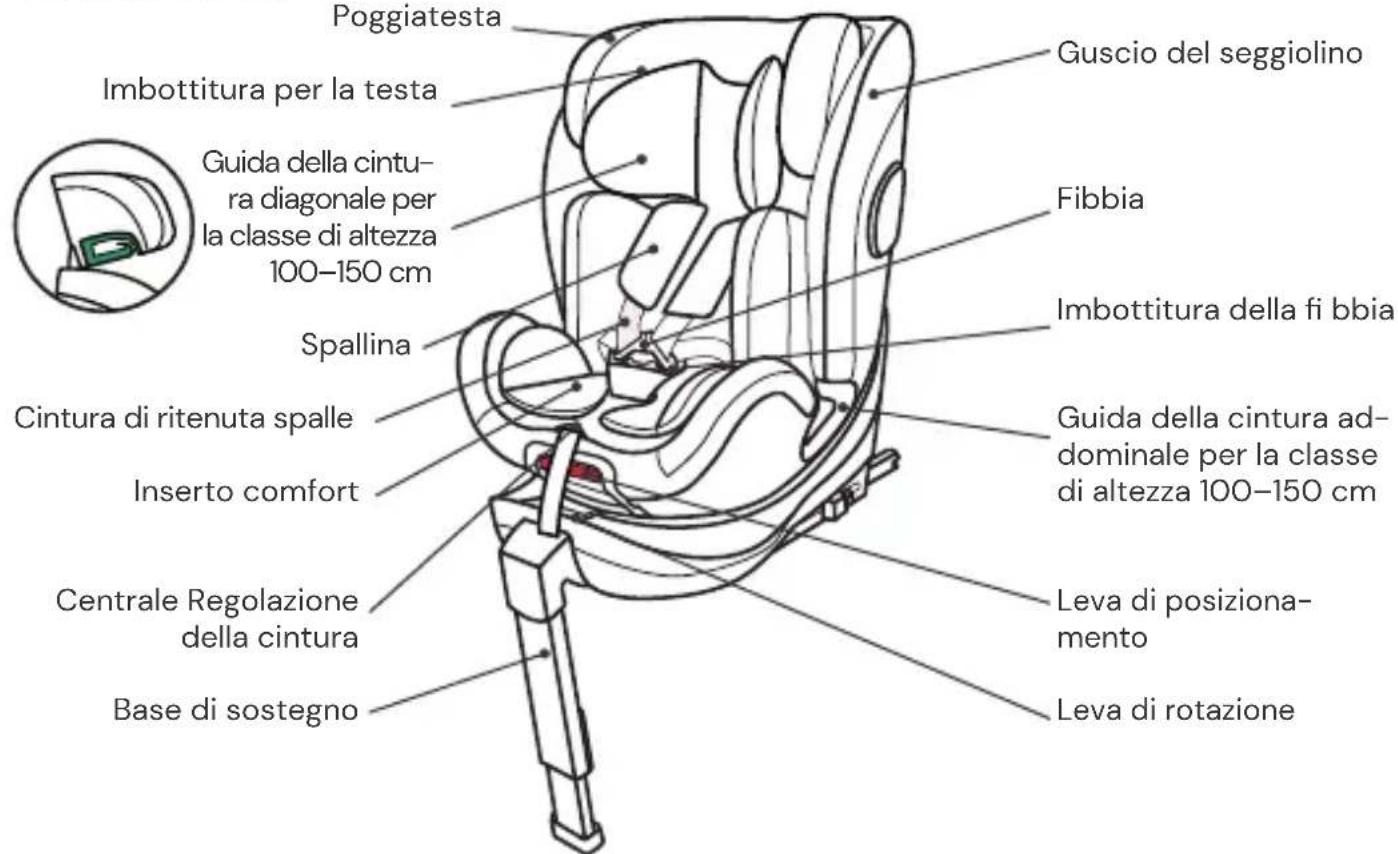

PARTI DEL SEGGIOLINO

Vista anteriore

Poggiatesta Imbottitura per la testa Guida della cintu- ra diagonale per la classe di altezza 100-150 cm Spallina Cintura di ritenuta spalle Inserto comfort Centrale Regolazione della cintura Base di sostegno Guscio del seggiolino Fibbia Imbottitura della fi bbia Guida della cintura ad- dominale per la classe di altezza 100-150 cm Leva di posiziona- mento Leva di rotazione

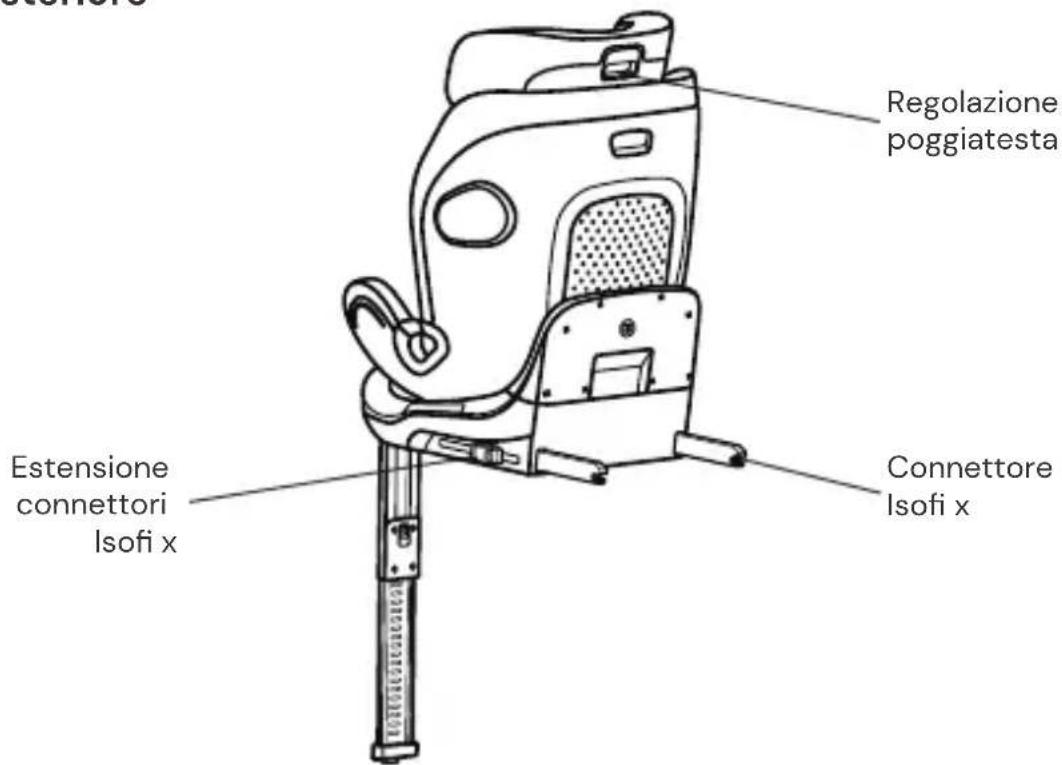

Vista posteriore

Regolazione poggiatesta Estensione connettori Isofi x Connettore Isofi x

UTILIZZO DEL SEGGIOLINO AUTO

Impostazione dell'angolo di inclinazione del seggiolino auto

• Azionare con una mano la leva di posizionamento posta nella parte anteriore inferiore del guscio del seggiolino.
• Tenere il guscio del seggiolino con l'altra mano e regolare l'angolazione.

Sono possibili le seguenti posizioni di seduta:

(osservare l'etichetta sul seggiolino)

Orientato all'indietro,

Altezza 40–105 cm: 1 posizione (R)

Orientato in avanti,

Altezza 76–105 cm,

almeno 15 mesi di età:

4 posizioni (da 1 a 4)

Rivolto in avanti, altezza:

100-150 cm: 1 posizione (1)

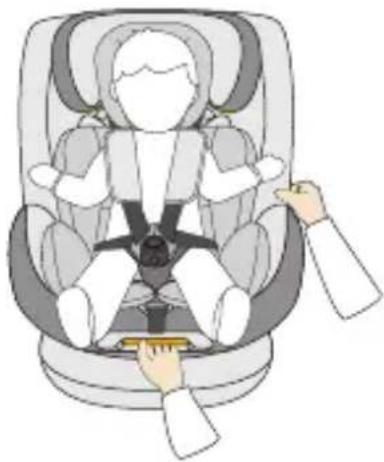

Rotazione del seggiolino auto

• Tirando con una mano la leva di rotazione sulla parte anteriore della base, con l'altra mano è possibile ruotare l'unità di seduta nella direzione di marcia desiderata.
• La posizione orientata in avanti è adatta soltanto a bambini con un'età minima di 15 mesi e un'altezza minima di 76 cm. La posizione orientata all'indietro è progettata per bambini di altezza compresa tra 40 e 105 cm e con un peso massimo di 20 kg.
• La posizione laterale è riservata esclusivamente all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio.

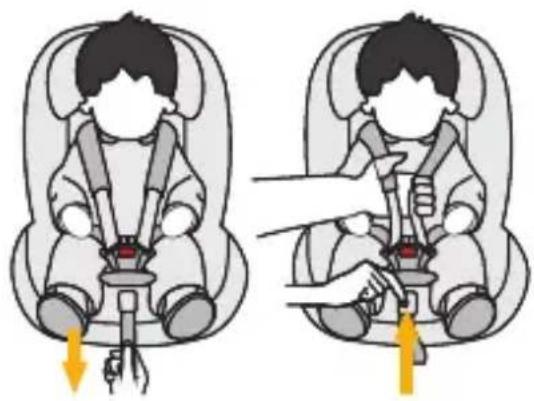

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nella zona del sedile. Tenere la fi bbia con l'altra mano e slacciare con cautela le cinture allacciate.
• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.

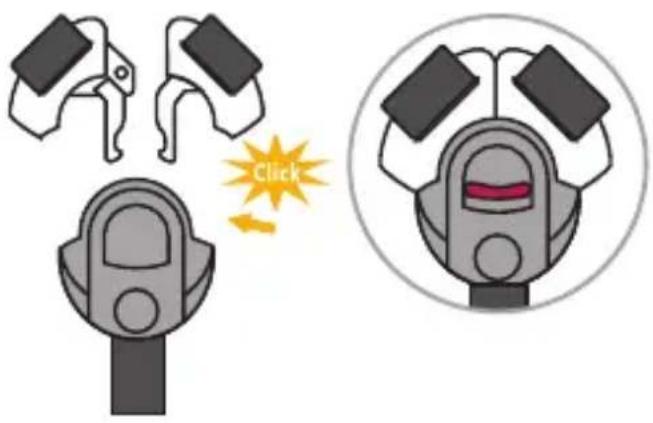

Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fi bbia, estrarre le due linguette della fi b-bia e separarle.
• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia.

Click

Imbottitura per la testa e inserto comfort

• L'imbottitura per la testa e l'inserto comfort sono progettati per bambini con un'altezza di 40–75 cm.
• Rimuovere entrambi gli inserti non appena il bambino abbia superato l'altezza specifi cata.

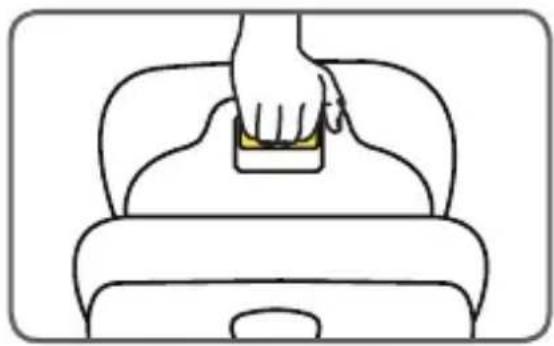

Regolazione del poggiatesta

• Slacciare la cintura e tirare la leva per la regolazione del poggiatesta sul retro del seggiolino auto. Muovere il poggiatesta fi no ad innestarlo all'altezza desiderata.
• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino auto appena sopra le spalle del bambino.
• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato.

• Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
• Guidare i connettori Isofix verso gli attacchi Isofi x sul sedile del veicolo e farli innestare.
• Far scorrere il seggiolino auto fi no a farlo ade- rire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix siano di colore verde.

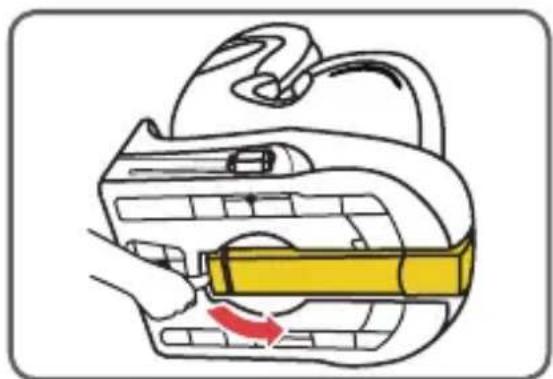

Base di sostegno per la classe di altezza 40–105 cm

• Estrarre la base di sostegno posta sotto il seggiolino auto per bambini. Per i bambini fi no a un'altezza di 105 cm, utilizzare il seggiolino auto per bambini esclusivamente con la base di sostegno Isofi x aperta insieme ai connettori Isofix. L'utilizzo del seggiolino auto per bambini soltanto con i connettori Isofi x non è consentito.
• Premere il pulsante per regolare l'altezza della base di sostegno ed estrarre la base di sostegno telescopica. Assicurarsi che sia completamente a contatto con il pavimento del veicolo.
• Classe di dimensione 100-150 cm: Il piede di supporto non è necessario in questa classe di dimensione. Si prega di ripiegarlo.

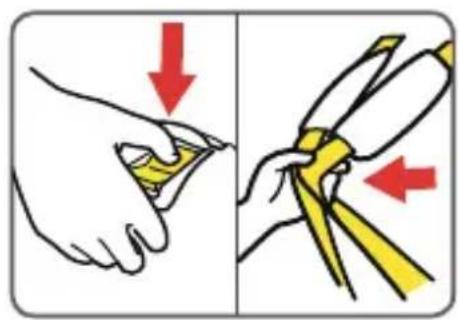

Sistemazione della cintura a 5 punti per classe di altezza 100-150 cm

• Allentare il sistema di cinture alla massima lunghezza e aprire la fi bbia della cintura.
• Rimuovere l'imbottitura della fibbia della cintura e infilare la fibbia della cintura nella fessura del rivestimento del sedile.
• Posizionare gli spallacci e le spalline dietro la parte inferiore della copertura del poggiatesta e ripiegarla verso l'alto. Aprire anche la copertura della zona dello schienale e ripiegarla verso il basso.
• Inserire le linguette della fibbia della cintura nella fibbia della cintura e riporla nell'incavo della zona del sedile.
• Ripiegare la copertura dello schienale e fissarla con il velcro o con i bottoni a pressione (a seconda della versione). Ripiegare ora la parte inferiore del rivestimento del poggiatesta.
• Il seggiolino è ora pronto per l'uso per la categoria di dimensioni 100-150 cm.
• Conservare l'imbottitura della fibbia della cintura rimossa in un luogo sicuro per un uso successivo.

Al fi ne di garantire un utilizzo prolungato del seggiolino auto, non utilizzare solventi e detergenti abrasivi o aggressivi per pulirlo. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicati

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura in tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini.

In caso di domande o problemi, si prega di contattare il servizio clienti Osann al numero [phone].

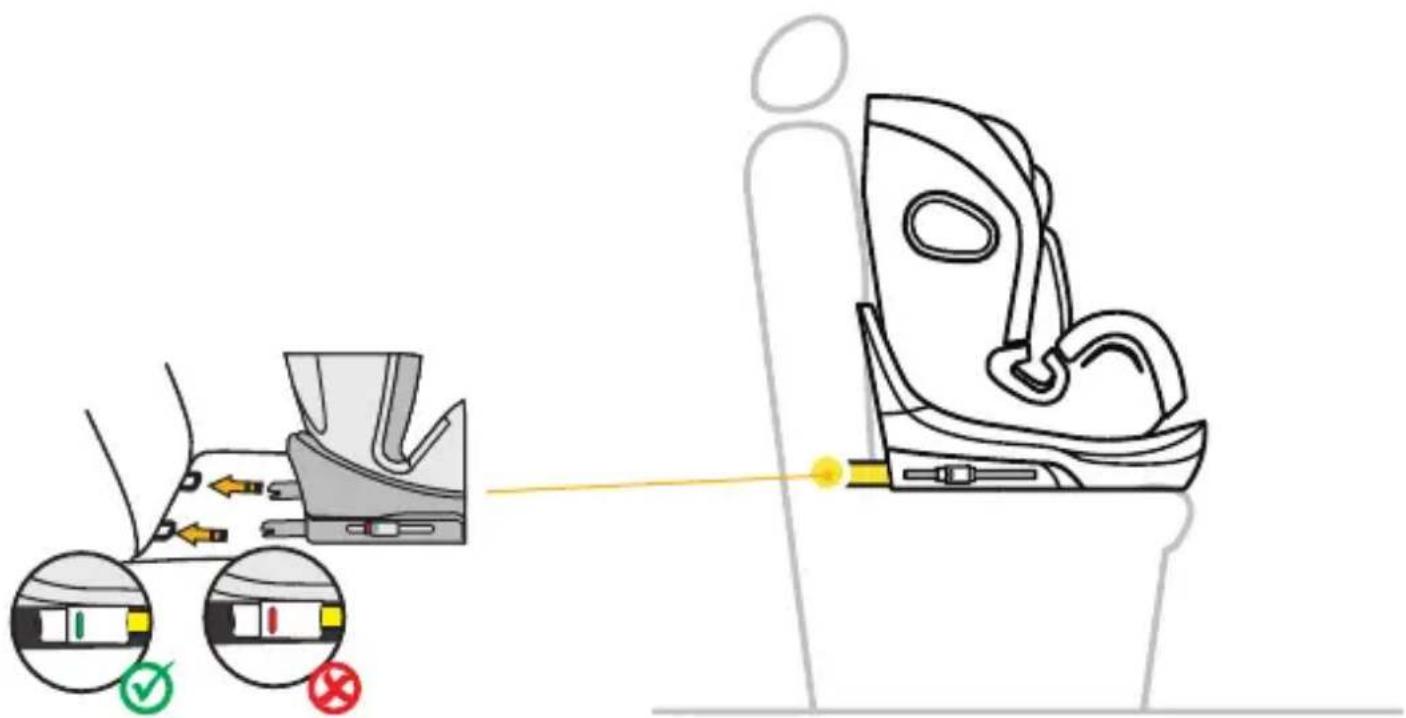

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

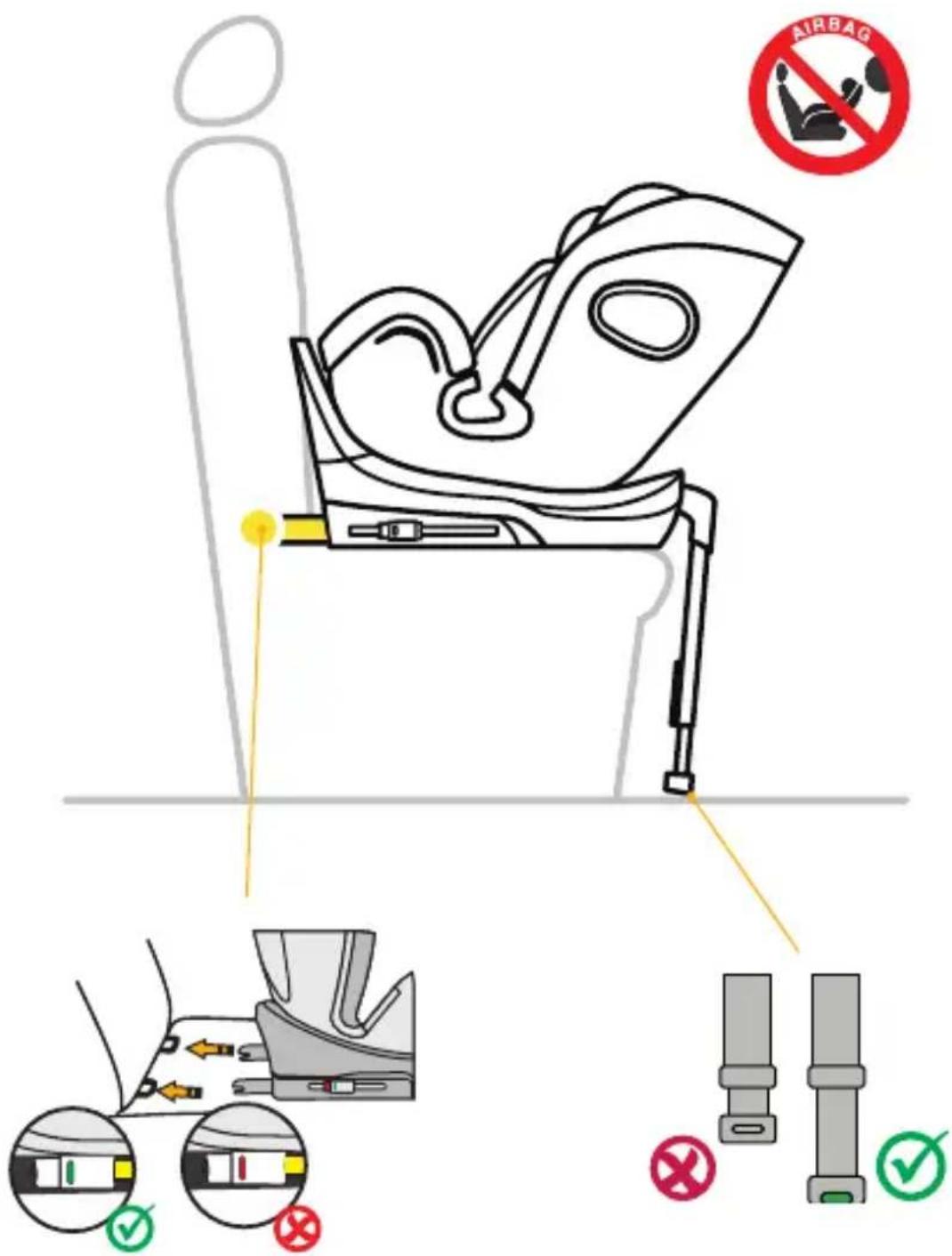

1) Classe di altezza 40–105 cm, max. 20 kg, orientato all'indietro

1. Regola il seggiolino per bambini sulla posizione 4 e giralo in modo che sia orientato verso la posizione R, guardando all'indietro.
2. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
   3.Estraete il piede di supporto sotto il seggiolino auto per bambini.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare.
4. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde.
5. Regolare l'altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo.
   7.Accertarsi che l'indicatore sulla base di sostegno diventi di colore verde.
6. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.
7. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.
8. Collocare il bambino sul seggiolino auto.
9. Regolare l'altezza del poggiatesta come descritto in precedenza.
10. Chiudere nuovamente la fi bbia della cintura fi nché non si sente un "clic".
11. Tirare la linguetta di regolazione anteriore per stringere le cinture.
12. Accertarsi che le cinghie non siano attorcigliate.
13. Ruotare il seggiolino nella posizione orientata all'indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

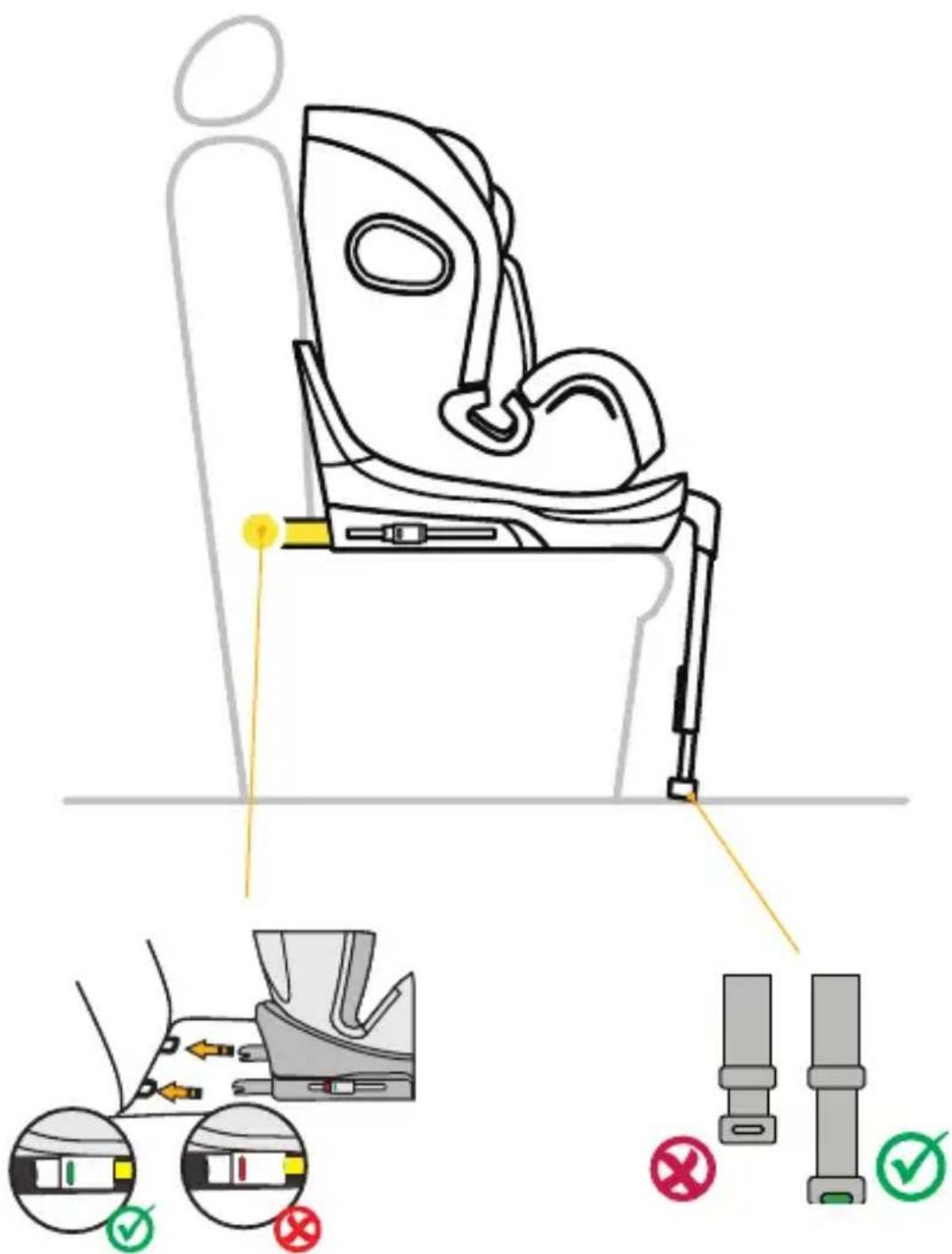

2) Classe di altezza 76–105 cm, min. 15 mesi, max. 20 kg, orientato in avanti

1. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
2. Estraete il piede di supporto sotto il seggiolino auto per bambini.
3. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare.
4. Far scorrere il seggiolino auto fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Regolare l'altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo.
   6.Accertarsi che l'indicatore sulla base di sostegno sia di colore verde.
6. Il seggiolino auto per bambini dispone di 4 posizioni di seduta regolabili.
7. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell'auto.
8. Slacciare la fibbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino.
9. Collocare il bambino sul seggiolino auto per bambini.
10. Regolare l'altezza del poggiatesta come descritto in precedenza.
11. Chiudere nuovamente la fi bbia della cintura fi nché non si sente un "clic".
12. Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate.
13. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

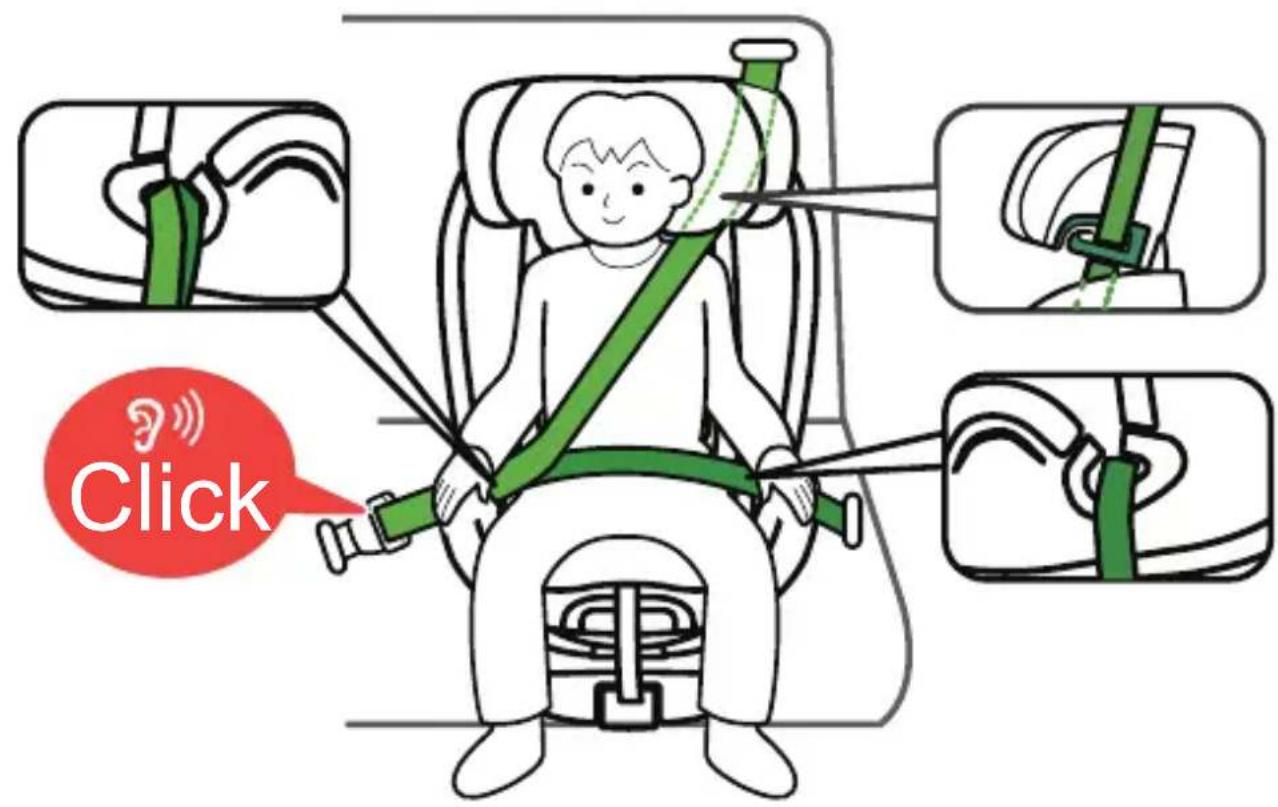

3) Classe di altezza 100–150 cm, orientato in avanti

Click

1. Innanzitutto chiudere la base di sostegno. La base di sostegno non è necessaria in questa classe di altezza.
2. La cintura a 5 punti del seggiolino auto per bambini deve essere riposta come descritto in precedenza. Non è necessaria per questa classe di altezza.
3. Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lunghezza i connettori Isofi x.
4. Guidare i connettori Isofix verso gli attacchi Isofix sul sedile auto e farli innestare.
5. Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
6. Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto per bambini.
7. Far passare la cintura addominale della cintura a 3 punti del veicolo attraverso la guida della cintura addominale nella zona della seduta del seggiolino auto per bambini.
8. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini verso la portiera dell'auto.
9. Collocare il bambino sul seggiolino auto per bambini.
10. Regolare l'altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all'altezza delle spalle del bambino.
11. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.
12. Chiudere la fi bbia della cintura a 3 punti fi nché non si sente un "clic".
13. Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto per bambini, che è rivolta verso la fi bbia dell'auto.
14. Tirare la cinghia diagonale per tenderla. Accertarsi che le cinghie non siano attorcigliate.
15. La posizione di seduta deve essere impostata sulla posizione 1.

Installazione senza Isofi x:

In alternativa, per la classe di altezza 100–150 cm il seggiolino auto per bambini può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.
