MANUAL DE USUARIO Huddle 3 Osann

Gracias por elegir nuestra silla de coche para niños. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente.

USO

• Este producto es adecuado para niños con una estatura de 40 a 150 cm.
• Cuando se instala orientado hacia atrás de 40 a 105 cm de estatuar (máx. 18 kg) el asiento infantil está instalado con el cinturón de 3 puntos del automóvil. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado.
• Para la instalación en sentido de la marcha a partir de una altura de 76 a 105 cm y una edad mínima de 15 meses, la silla infantil se instala utilizando el arnés de 3 puntos del automóvil. El niño se sujeta con el arnés de 5 puntos de la sillita.
• Cuando se instala orientado hacia delante de 100 a 150 cm de estatura el niño se sujeta junto con el asiento infantil para automóvil mediante el cinturón de 3 puntos del automóvil.

PELIGRO EXTREMO

Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura 40 a 105 cm, NO fi je el asiento infantil a contramarcha en el asiento delantero donde exista un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo.

NOTA

NOTA (40–105 cm):

Se trata de un sistema de retención infantil mejorado con cinturón de seguridad de la categoría "universal". Ha sido homologado de acuerdo con el Reglamento n.º 129 de las Naciones Unidas para su uso principalmente en asientos de vehículos adecuados para sistemas de retención mejorados de la categoría «universal», tal y como especifica el fabricante del vehículo en el manual del mismo. En caso de duda, se puede consultar al fabricante del sistema de retención infantil mejorado o al vendedor.

NOTA (100–150 cm):

Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.° 129 para su uso principalmente en las "plazas de asiento i-Size" especificadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil ampliado o con el distribuidor.

IMPORTANTE

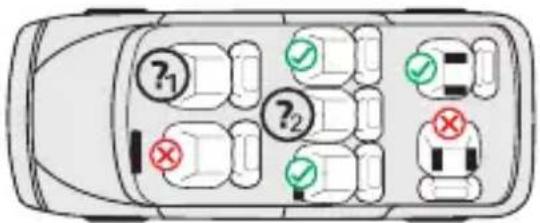

NO UTILICE EL ASIENTO INFANTIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO HAYA CUMPLIDO 15 MESES.

1.: Solo si hay, al menos, un cinturón de seguridad de 3 puntos del coche disponible. Para el uso adicional a contramarcha, solo si el airbag se puede desactivar.

2.: Solo si hay, al menos, un cinturón de seguridad de 3 puntos del coche disponible.

La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

Clase de estatura	Sentido de montaje	Instalación Tipo		Protección del niño
40–105 cm	Mirando hacia atrás	Cinturón de 3 puntos del coche	Universal con cinturón	Cinturón de 5 puntos del asien-to infantil
76–105 cm	En el sentido de la marcha	Cinturón de 3 puntos del coche	Universal con cinturón	Cinturón de 5 puntos del asien-to infantil
100–150 cm	En el sentido de la marcha	Cinturón de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche

ADVERTENCIA

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.
• El asiento infantil puede utilizarse con el sistema propio de cinturones de 5 puntos solo para niños de menos de 18 kg de peso y 105 cm de estatura.
• El asiento infantil NO puede utilizarse con el sistema de cinturón de 5 puntos para niños con un peso corporal superior a 18 kg y una estatura superior a 105 cm.
• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marcados en el sistema de retención infantil.
• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.
• Nunca deje a su hijo sin vigilancia en el asiento.
• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.
• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un accidente.
• Por razones de seguridad, el asiento infantil también debe estar fijado al vehículo, aunque no haya ningún niño en el asiento infantil.
• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados a su cuerpo. Asegúrese también de que los cinturones no estén retorcidos.
• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.
• Es importante que los cinturones situados más abajo aseguren firmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.
• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.
• Este asiento infantil está diseñado para niños con una altura máxima de 150 cm. No sobrecargue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.
• El sistema de retención infantil no debe utilizarse sin la funda del asiento.
• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, esta es una parte integral del rendimiento de la retención.

PIEZAS DEL ASIENTO

Vista frontal

Acolchado para la cabeza

Inserto de confort

Correa para el hombro

Ajuste central del cinturón

Palanca de posición

diage

Guía de cinturón diagonal

Carcasa del asiento

Reposacabezas

Almohadilla para hombro

Hebilla del cinturón

Almohadilla de cierre del cinturón

Guía del cinturón subabdominal

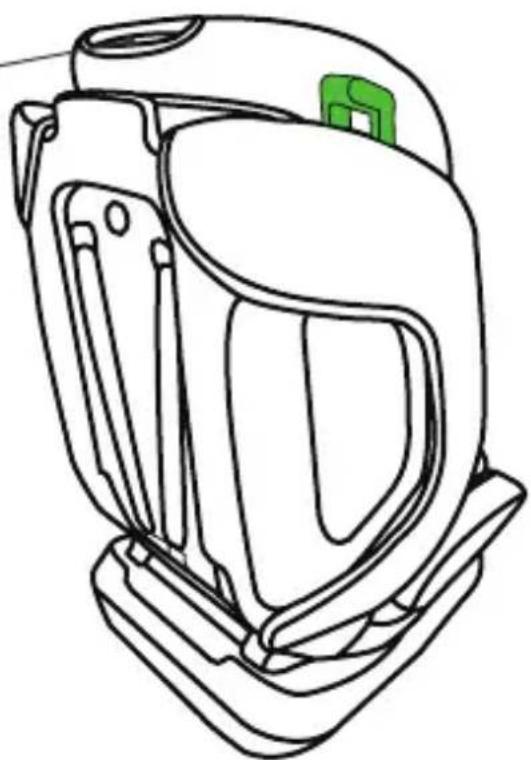

Vista trasera

Ajuste del reposacabezas

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.
• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

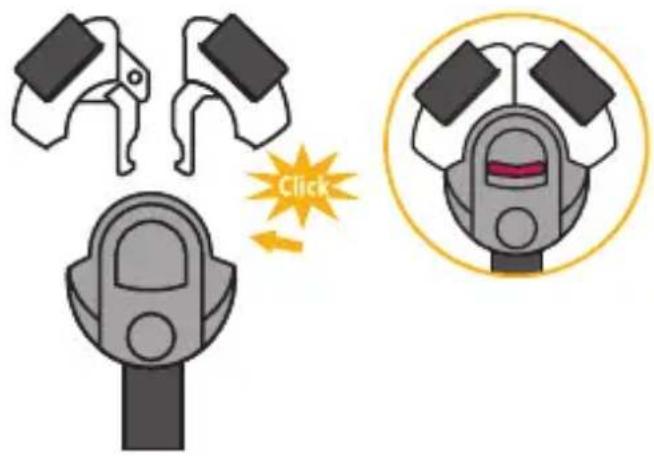

Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.
• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de seguridad e insértelas en la hebilla.

Click

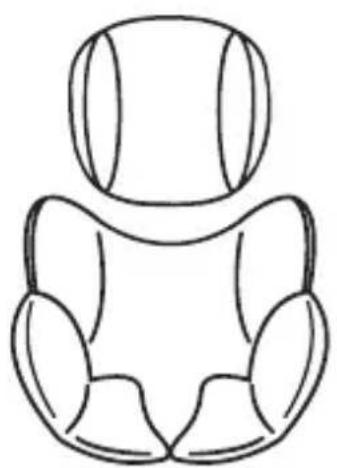

Acolchado para la cabeza e inserto de confort

• El acolchado para la cabeza y el inserto de confort están diseñados para bebés con una estatura de 40 a 75 cm.
• Por favor, retire ambos insertos en cuanto su hijo haya superado la estatura especifi cada.

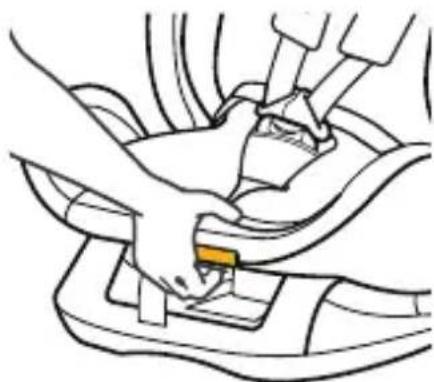

Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de posición en la parte delantera inferior de la carcasa del asiento.
• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo.

El asiento se puede colocar de las siguientes maneras:

(Por favor, tenga en cuenta la etiqueta del asiento infantil)

A contramarcha, Estatura 40-105 cm, 1 posición (R)

Orientado hacia delante, Altura 76-105 cm, al menos 15 meses de edad: 3 puestos (1-3)

En el sentido de la marcha, Estatura 100–150 cm, al menos 3 años, 1 posición (1)

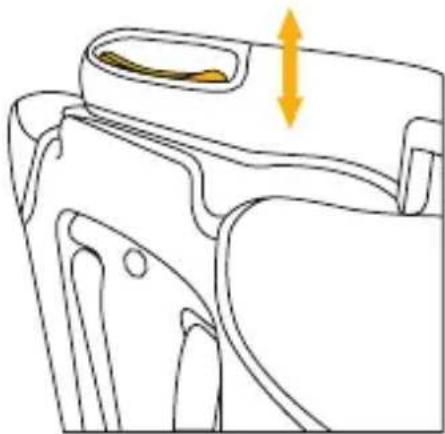

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.
• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.
• Suelte la palanca y asegúrese de que el reposacabezas esté encajado.

Solo orientado hacia atrás (ilustración de ejemplo)

Solo orientado hacia delante (ilustración de ejemplo)

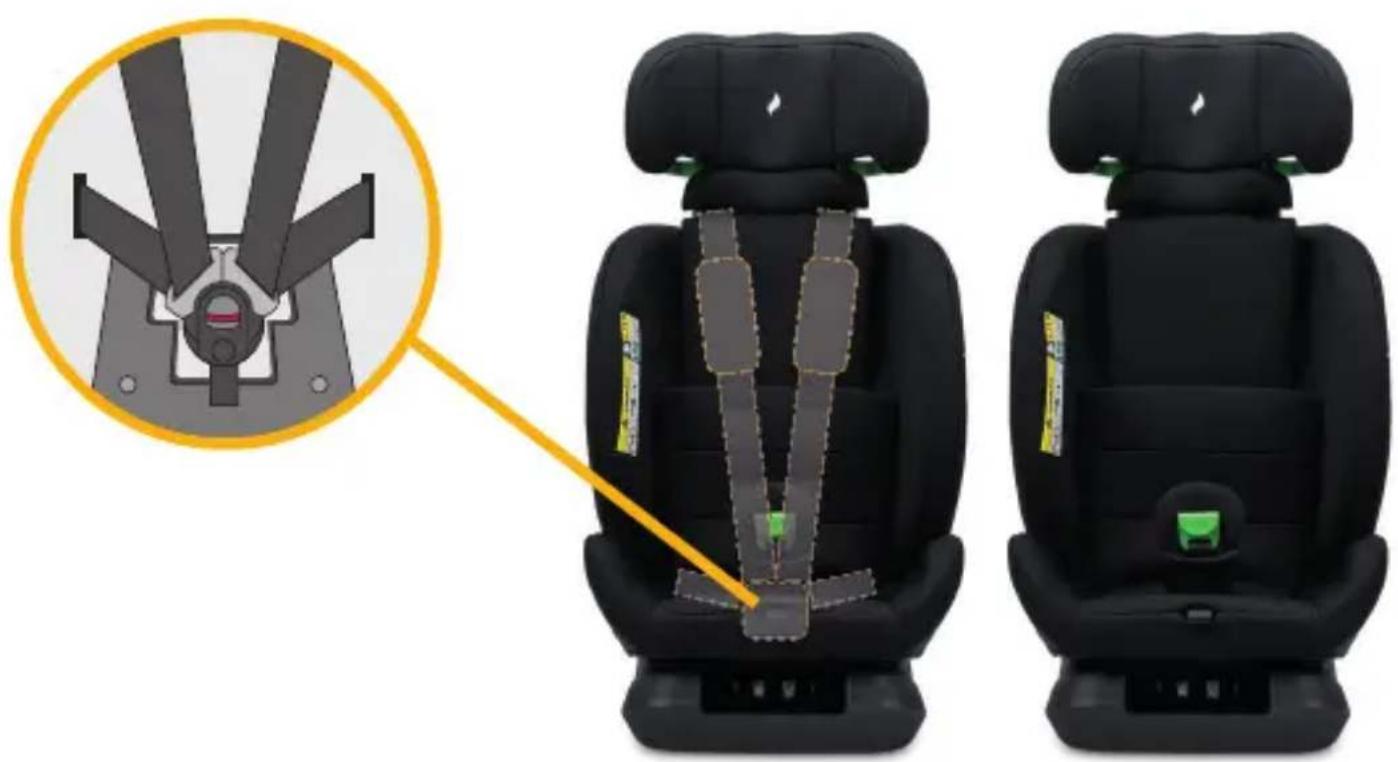

Almacenamiento del cinturón de 5 puntos para la clase de estatura 100-150 cm

• Extienda el sistema de arnés hasta su longitud máxima.
• Abra el sistema de arnés y retire la almohadilla de la hebilla.
• Retire con cuidado la funda de la zona del asiento para poder sacar la hebilla a través de la abertura de la funda del asiento.
• Abra la funda en la zona trasera con los botones de presión o el cierre de velcro (según el modelo) y dóblela hacia delante.
• Inserte las lengüetas de la hebilla del arnés en la hebilla del arnés y guárdelas en el hueco de la zona del asiento. Para ello, retire primero las dos piezas de material de relleno del hueco. A continuación, vuelva a colocar la pieza más fi na en la hebilla del cinturón en el hueco.
• Ahora guarde las correas y las almohadillas de los hombros detrás de la parte inferior de la funda del reposacabezas. Las almohadillas de la hebilla del cinturón también se pueden quitar por completo.
• Retire el gancho del cinturón de regazo del hueco de la zona del asiento. Guíe el gancho hacia arriba a través de la abertura de la funda del asiento. Vuelva a colocar la almohadilla de la hebilla del cinturón.
• Ahora pliegue la funda del respaldo hacia atrás y cierre los botones de presión o el cierre de velcro.
• Alinee la funda del asiento cuidadosamente en la zona del asiento.
• Guarde todas las piezas retiradas en un lugar seguro.

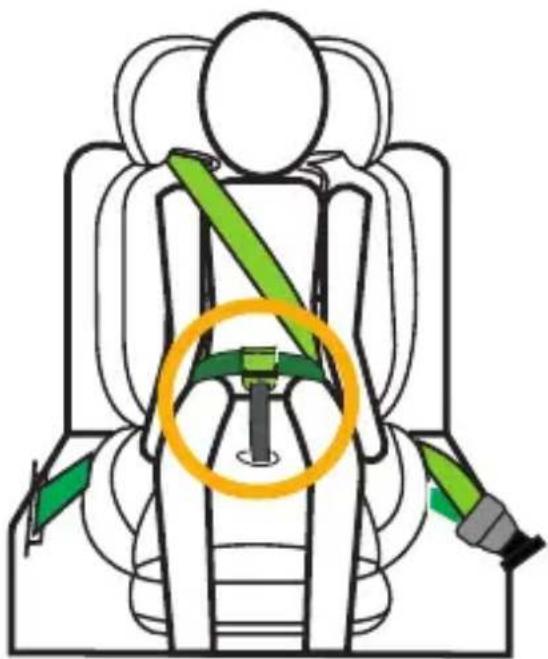

Ganchos del cinturón subabdominal para la clase de estatura 100-150 cm

• Al abrochar el cinturón de seguridad del niño, asegúrese de que el cinturón subabdominal de 3 puntos del automóvil pase por dentro del gancho del cinturón subabdominal. Asegúrese de que la correa no esté retorcida.
• ADVERTENCIA: El cinturón diagonal no debe pasar por dentro del gancho del cinturón subabdominal.
• El uso del gancho del cinturón subabdominal es opcional.

Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación).

Lavar a 30 °C, ciclo de lavado delicado

NO planchar

NO utilizar lejía

NO limpiar en seco

Secado en secadora a baja temperatura

MANTENIMIENTO

Compruebe regularmente el estado del producto para detectar posibles daños. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños.

Si tiene alguna duda o problema, póngase en contacto con el Servicio de atención al cliente de Osann: [phone].

INSTALACIÓN DEL ASIENTO INFANTIL

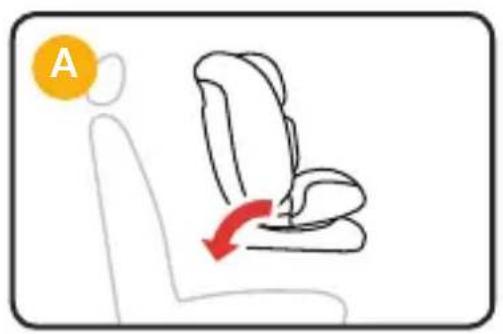

1) Clase de estatura 40–105 cm, máx. 18 kg, a contramarcha

A R

B

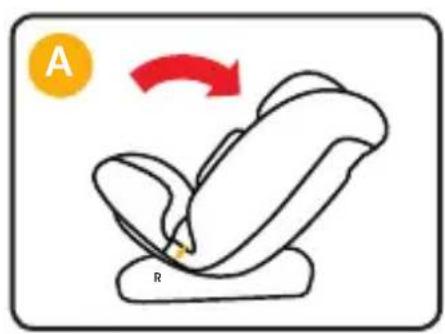

1. Coloque el asiento de seguridad para niños en la posición R y colóquelo orientado hacia atrás en el asiento del vehículo (Fig. A).

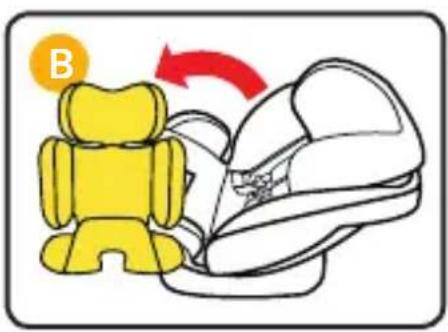

2. Abra el sistema de cinturones y retire el cojín reposacabezas y el inserto de confort (fig. B).

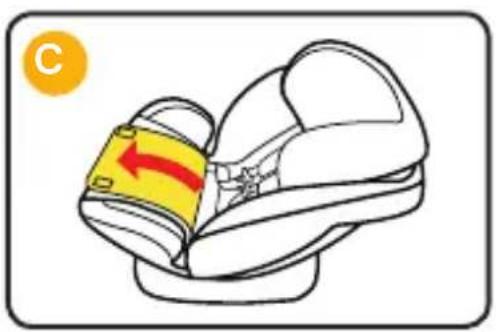

3. Abra la tapa por la parte trasera y pliéguela hacia delante (fi g. C).
4. Tire completamente del cinturón de seguridad de 3 puntos del automóvil (fi g. D).
5. Pase el cinturón subabdominal por encima de la zona del asiento y el cinturón diagonal a lo largo de la parte exterior del asiento infantil para el automóvil (fi g. E.).
6. Introduzca la hebilla del cinturón de seguridad de 3 puntos en la hebilla del cinturón de seguridad del automóvil hasta que oiga que encaja (fi g. F).
7. Vuelva a cerrar la tapa en la zona posterior. Por lo tanto, el cinturón subabdominal pasa por debajo de la funda del asiento (fi g. G).
8. Tome el cinturón diagonal y páselo entre la carcasa del asiento y el reposacabezas en la guía verde del cinturón diagonal en el reposacabezas (Fig. H, a). Asegúrese también de que el cinturón diagonal esté en la ranura de la carcasa del asiento (Fig. H, b).
9. Tire del cinturón de 3 puntos lo más fuerte posible y asegúrese de que el asiento infantil para el automóvil quede bien ajustado contra el respaldo del asiento y que no quede ningún hueco (fi g. l).
10. Vuelva a colocar el reposacabezas y el inserto de confort en el asiento infantil para vehículos (fi g. J).
11. Coloque a su hijo en la sillita.
12. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
13. Vuelva a cerrar la hebilla del cinturón hasta que oiga un clic.
14. Tire de la lengüeta de ajuste delantera para tensar las correas.
15. Asegúrese de que las correas no estén retorcidas.
16. Asegúrese de que el arnés de 3 puntos del coche está tensado y de que la silla infantil para coche está óptimamente sujeta cada vez que coloque al niño.

PELIGRO EXTREMO

Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. NO fi je el asiento infantil para automóviles en sentido contrario a la marcha de la categoría de 40 a 105 cm en el asiento delantero donde haya un airbag. A menos que se pueda desactivar el airbag. Consulte el manual de instrucciones del vehículo para obtener más información.

INSTALACIÓN DEL ASIENTO INFANTIL

2) Categoría de tamaño 76-105 cm, mín. 15 meses, máx. 18 kg, orientado hacia delante

IMPORTANTE: NO UTILICE LA SILLA INFANTIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO HAYA CUMPLIDO 15 MESES.

A

B

C

1. Coloque el asiento infantil mirando hacia delante y ajustelo en la posición 1, 2 ó 3 (fig. A).

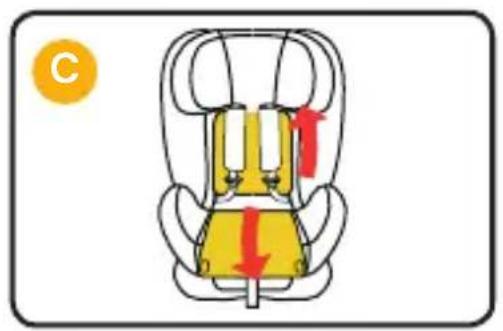

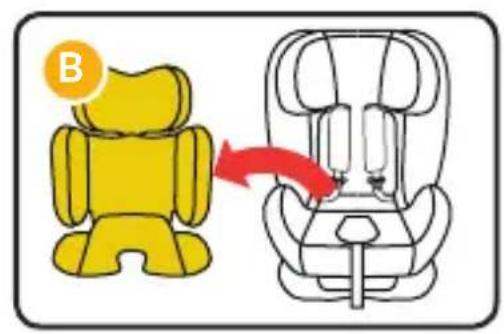

2. Abra el sistema de cinturones y retire el cojín reposacabezas y el inserto de confort (fig. B).
3. Abra la funda en la zona de la espalda y pliéguela hacia adelante. Pliegue también la parte inferior de la funda del reposacabezas hacia arriba (fi g. C).
4. Saque completamente el cinturón de 3 puntos del vehículo. Páselo por detrás del sistema de arnés de 5 puntos del asiento infantil y coloque la lengüeta del cinturón en el cierre del cinturón del vehículo hasta que se escuche un clic (fi g. D).
5. Pase el cinturón diagonal del cinturón de 3 puntos por la guía verde del cinturón diagonal en el reposacabezas (fi g. E, a). Asegúrese de que el cinturón pélvico pase por ambas guías del cinturón pélvico (fi g. E, b). En el lado del cierre del cinturón del vehículo, el cinturón diagonal también debe pasar por la guía del cinturón pélvico.
6. Vuelva a cerrar la tapa en la zona posterior (fi g. F).
7. El cinturón de 3 puntos del vehículo pasa así por debajo de la funda del asiento infantil (fig. G).
8. Tire del cinturón de 3 puntos lo más fuerte posible y asegúrese de que el asiento infantil para el automóvil quede bien ajustado contra el respaldo del asiento infantil para el automóvil y que no quede ningún hueco (fi g. H).
9. Coloque a su hijo en el asiento infantil para el coche.
10. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
11. Vuelva a cerrar la hebilla del cinturón hasta que oiga un clic.
12. Tire de la lengüeta de ajuste delantera para tensar las correas.
13. Asegúrese de que los cinturones no estén retorcidos.
14. Asegúrese de que el arnés de 3 puntos del coche está tensado y de que la silla infantil para coche está óptimamente sujeta cada vez que coloque al niño.

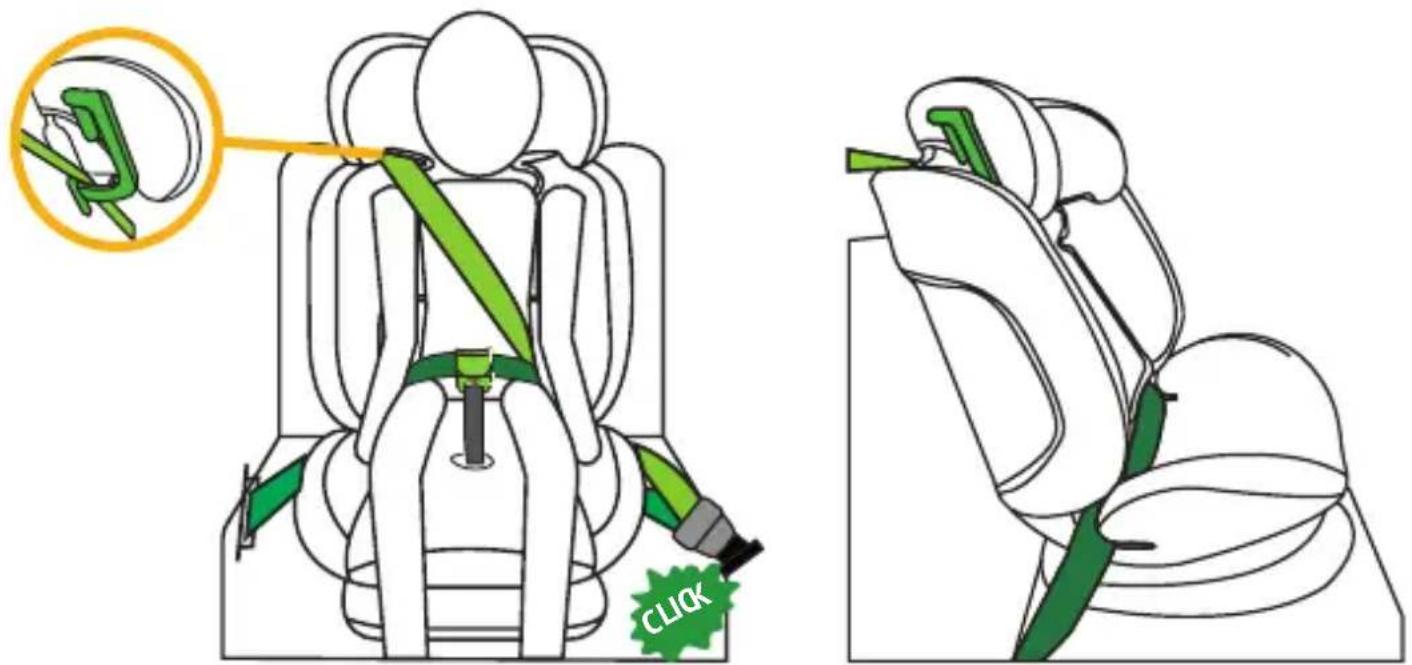

3) Clase de tamaño 100–150 cm, orientado hacia adelante

CLICK

1. El cinturón de 5 puntos del asiento infantil debe guardarse como se describió anteriormente. No se necesita en esta clase de tamaño. A continuación, se debe preparar el gancho verde del cinturón pélvico.

2. El asiento infantil se utiliza en esta clase de tamaño orientado hacia adelante y debe ajustarse en la posición de asiento 1.

3. Empuje el asiento infantil fi rmemente contra el respaldo del asiento del automóvil.

4. Pase el cinturón diagonal del cinturón de 3 puntos del coche por la guía del cinturón diagonal en el reposacabezas del asiento infantil.

5. Pase el cinturón pélvico del cinturón de 3 puntos del automóvil a través de la primera guía del cinturón pélvico en el área del asiento del asiento infantil para automóvil.

6.Coloque a su hijo en el asiento infantil para el coche.

1. Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente en el reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño.

2. Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic.

3. Asegúrese de que el cinturón pélvico pase por dentro del gancho del cinturón pélvico. El uso del gancho del cinturón pélvico es opcional.

4. Asegúrese de que tanto el cinturón diagonal como el cinturón pélvico pasen por la segunda guía del cinturón pélvico en el asiento infantil para automóvil, que está dirigida hacia el cierre del cinturón del automóvil.

5. Tire del cinturón diagonal para tensarlo. Asegúrese de que los cinturones no estén retorcidos.
