GEBRUIKSAANWIJZING Huddle 3 Osann

Hartelijk dank dat u gekozen heeft voor ons autostoeltje. Als u hulp nodig heeft bij dit product, kunt u contact opnemen met onze klantenservice.

GEBRUIK

• Dit product is geschikt voor kinderen met een lengte van 40 tot 150 cm.
• Bij montage achterwaarts gericht van 40 tot 105 cm lichaamslengte (max. 18 kg) wordt het autostoeltje met de 3-puntsgordel van de auto gemonteerd. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.
• Voor een voorwaarts gerichte installatie van 76 tot 105 cm lang en een minimumleeftijd van 15 maanden wordt het autostoeltje geïnstalleerd met behulp van de driepuntsgordel van de auto. Het kind zit vast met de vijfpuntsgordel van het autostoeltje.
• Bij montage voorwaarts gericht van 100 tot 150 cm lichaamslengte wordt het kind samen met het autostoeltje met de 3-puntsgordel van de auto vastgezet.

EXTREEM GEVAAR

Het wordt aanbevolen om het autostoeltje op de achterbank van de auto te plaatsen. Bevestig het achterwaarts gerichte autostoeltje bij een lichaamslengte van 40 tot 105 cm NIET op een voorstoel waar zich een airbag bevindt. Tenzij de airbag gedeactiveerd kan worden. Lees dit na in de handleiding van de auto.

AANWIJZING

AANWIJZING (40-105 cm):

Dit is een met gordel beveiligd verbeterd kinderbeveiligingssysteem in de categorie "universeel". Het is overeenkomstig VN-reglement nr. 129 goedgekeurd voor gebruik op hoofdzakelijk autostoelen die geschikt zijn voor verbeterde bevestigingssystemen in de categorie "universeel", zoals aangegeven door de autofabrikant in de handleiding van het voertuig. Raadpleeg bij twijfel de fabrikant van het verbeterde kinderbeveiligingssysteem of de verkoper.

AANWIJZING (100-150 cm):

Dit is een geoptimaliseerde i-Size-autostoeltjeverhoger. Deze is volgens reglement nr. 129 in eerste instantie goedgekeurd voor gebruik op 'i-Size-autostoelen' zoals gespecifi ceerd door de autofabrikant in de handleiding van de auto. Neem bij twijfel contact op met de fabrikant van het uitgebreide kinderbeveiligingssysteem of met uw dealer.

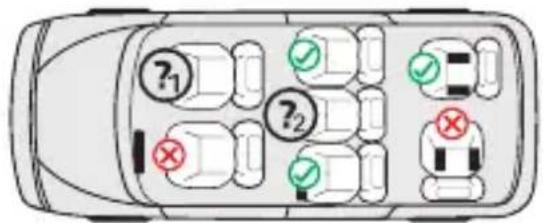

BELANGRIJK

GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING TOTDAT HET KIND DE LEEFTIJD VAN 15 MA-ANDEN HEEFT BEREIKT.

1.: Alleen als er ten minste een driepuntsgordel is. Voor achterwaarts gericht gebruik bovendien alleen als de airbag kan worden gedeactiveerd.

2.: Alleen als er ten minste een driepuntsgordel is.

De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methods:

Lengte-klasse	Montage-richting	Installatie Type		Beveiliging van het kind
40-105 cm	Achter-waarts gericht	3-puntsgordel van de auto	Universal belted	5-puntsgor-del van het autostoeltje
76-105 cm	Voorwaarts gericht	Driepuntsgordel van de auto	Universe-le gordel	5-puntsgor-del van het autostoeltje
100-150 cm	Voorwaarts gericht	3-puntsgordel van de auto	i-Size Booster seat	3-puntsgordel van de auto

WAARSCHUWING

• Lees deze handleiding voor gebruik zorgvuldig door, om de veiligheid van uw kind te waarborgen. Bewaar deze handleiding. Niet-inachtneming van de aanwijzingen in deze handleiding kan leiden tot ernstig letsel bij uw kind.
• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een lichaamsgewicht van 18 kg en een lichaamslengte tot 105 cm worden gebruikt.
• Het autostoeltje kan met het 5-puntsgordelsysteem NIET voor kinderen met een lichaamsgewicht van meer dan 18 kg en een lichaamslengte van meer dan 105 cm worden gebruikt.
• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in het kinderbeveiligingssysteem aangeduide contactpunten.
• Gebruik dit autostoeltje niet thuis. Het is uitsluitend ontworpen voor gebruik in de auto.
• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.
• Bevestig het achterwaarts gerichte autostoeltje niet op een voorstoel met geactiveerde airbag. Dit kan ernstig of zelfs dodelijk letsel tot gevolg hebben.
• Het autostoeltje moet worden vervangen als het bij een ongeval blootgesteld is aan sterke belastingen.
• Om veiligheidsredenen moet het autostoeltje ook in de auto bevestigd zijn, als er geen kind op het autostoeltje zit.
• Zorg er altijd voor dat alle bevestigingspunten waarmee het autostoeltje in de auto is bevestigd goed vastzitten en dat alle gordels die het kind beveiligen, aan het lichaam van het kind aangepast zijn. Zorg er ook voor de gordels niet verdraaid zijn.
• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct worden vastgemaakt.
• Stijve voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten zo zijn geplaatst en geïnstalleerd, dat ze niet klem kunnen raken door een beweegbare zitting of een portier.
• Het is belangrijk dat de onderste gordels het bekken van het kind goed vastzetten. Om een risico op vallen te voorkomen, moet uw kind altijd vastzitten in de gordel.
• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of uitbreidingen aan het product aan te brengen. Het niet opvolgen van de installatieaanwijzingen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren voor de veiligheid van uw kind.
• Dit autostoeltje is ontworpen voor kinderen met een lichaamslengte van maximaal 150 cm. Overbelast het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te vervoeren.
• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.
• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt aanbevolen, omdat deze een vast onderdeel van de beveiliging is.

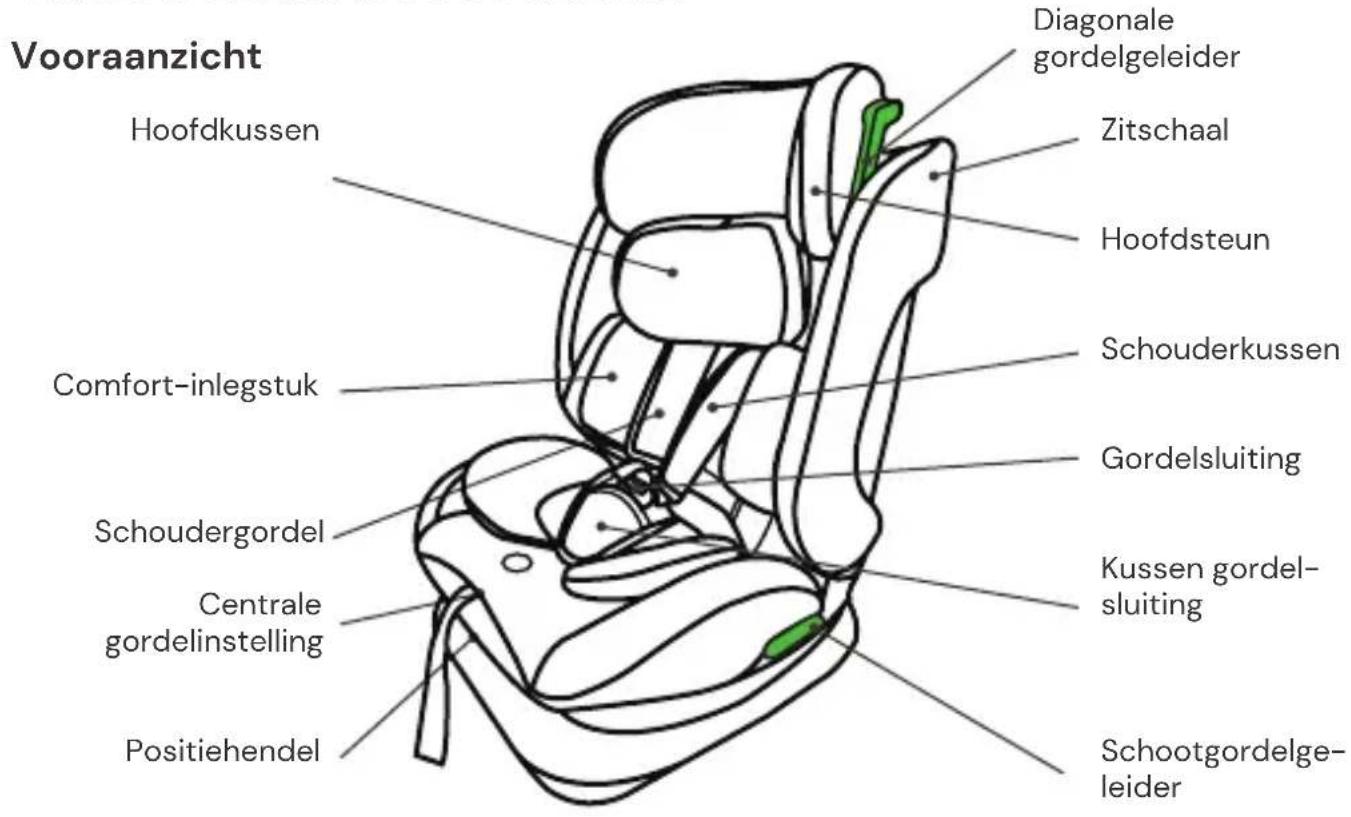

ONDERDELEN AUTOSTOELTJE

Vooraanzicht Hoofdkussen Comfort-inlegstuk Schoudergordel Centrale gordelinstelling Positiehendel Diagonale gordelgeleider Zitschaal Hoofdsteun Schouderkussen Gordelsluiting Kussen gordel-sluiting Schootgordelge-leider

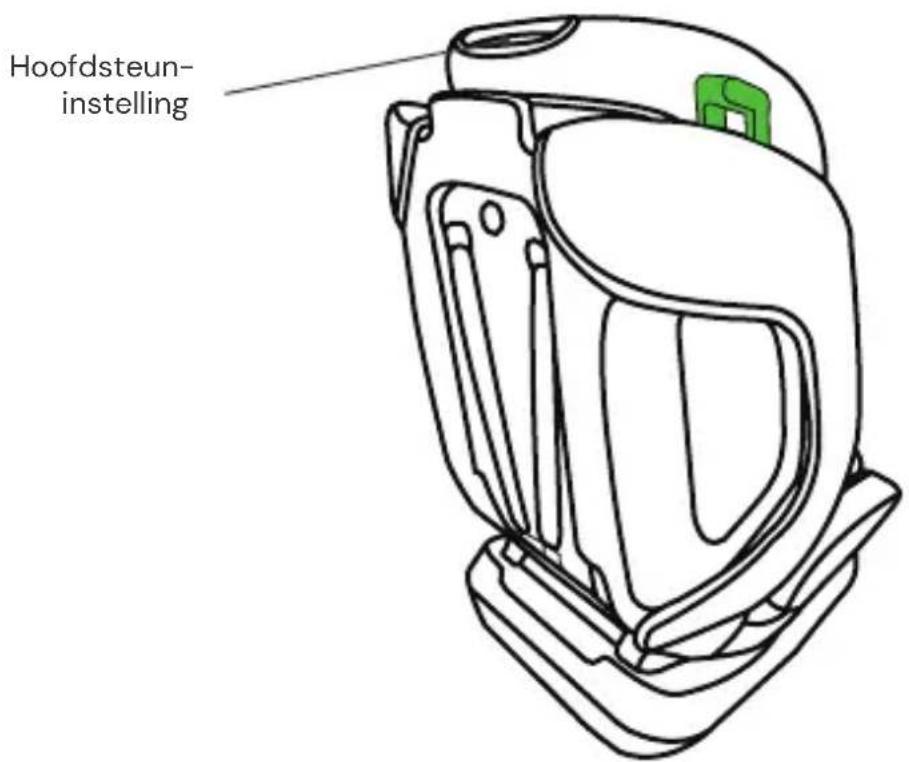

Achteraanzicht

Hoofdsteun- instelling

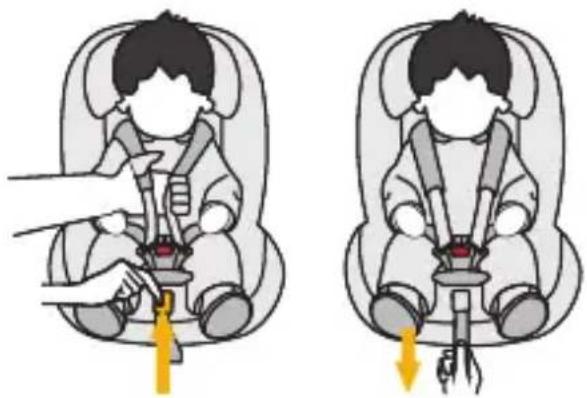

• Om de gordel los te maken, drukt u met één hand op de knop voor de gordelverstelling in het zitgedeelte. Houd het gordelslot met de andere hand vast en maak de aangebrachte gordels voorzichtig iets losser.
• Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid.

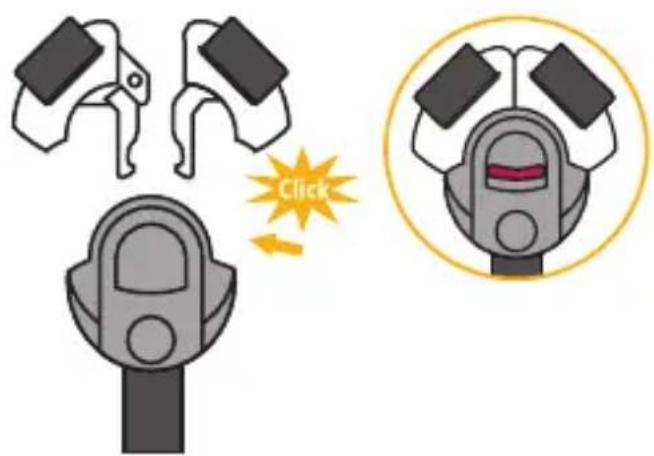

Gordel openen/sluiten

• Om de gordel te ontgrendelen, drukt u op de knop van het gordelslot, trekt u de beide gesptongen eruit en maakt u deze van elkaar los.
• Om de gordel te vergrendelen, verbindt u eerst de beide gesptongen en steekt u deze samen in het gordelslot.

Click

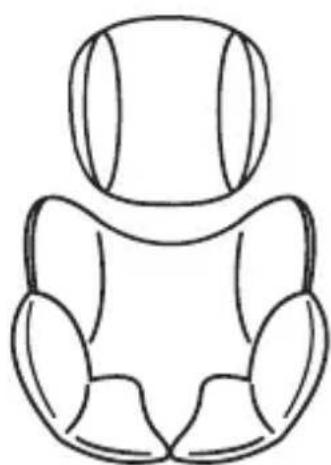

Hoofdkussen en comfort-inlegstuk

• Het hoofdkussen en het comfort-inlegstuk zijn ontworpen voor baby's met een lichaamslengte van 40-75 cm.
• Gelieve beide inlegstukken te verwijderen zodra uw kind de aangegeven lichaamslengte heeft overschreden.

Hellingshoek van het autostoeltje instellen

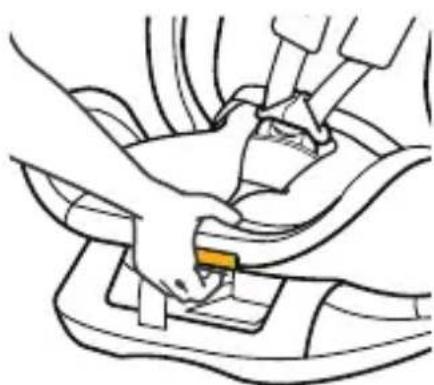

• Bedien de positiehendel onderaan de voorzijde van de zitschaal met één hand.
• Houd met de andere hand de zitschaal vast en stel de hoek in.

De volgende zitpositions zijn mogelijk: (Neem het label op het autostoeltje in acht)

Achterwaarts gericht, Lichaamslengte 40-105 cm, 1 positie (R)

Naar voren gericht, Hoogte 76-105 cm, minstens 15 maanden oud: 3 posities (1-3)

Voorwaarts gericht, Lichaamslengte 100-150 cm, min. 3 jaar oud, 1 positie (1)

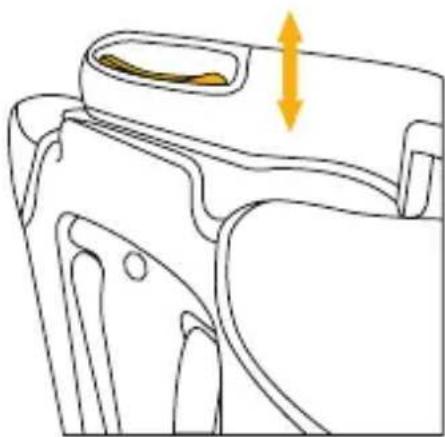

Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel voor het instellen van de hoofdsteun aan de achterzijde van het autostoeltje. Beweeg de hoofdsteun tot deze op de juiste hoogte vastklikt.
• Let erop dat de schoudergordels precies over de schouders van uw kind uit het autostoeltje worden geleid.
• Laat de hendel los en controleer of de hoofdsteun is vastgeklikt.

Alleen achterwaarts gericht (voorbeeld)

Alleen voorwaarts gericht (Voorbeeld)

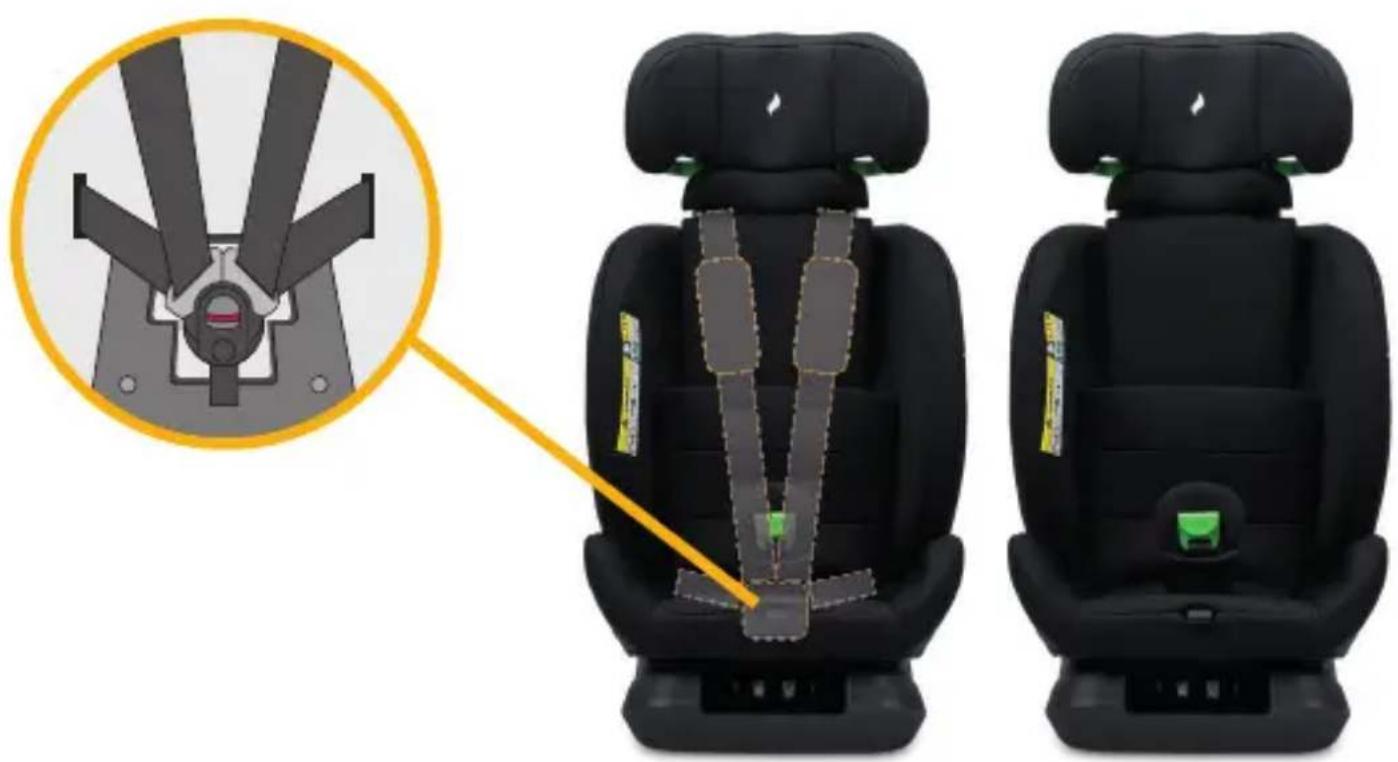

Opbergen van de 5-puntsgordel voor lengteklasse 100–150 cm

• Strek het gordelsysteem uit tot zijn maximale lengte.
• Open het gordelsysteem en verwijder het kussen van de gesp.
• Trek de hoes voorzichtig van het zitgedeelte af, zodat u de gesp door de opening in de stoelhoes kunt trekken.
• Open de hoes aan de achterkant met behulp van de drukknopen of klittenbandsluiting (afhankelijk van het model) en vouw deze naar voren.
• Steek de tongen van de gordelsluiting in de gordelsluiting en berg deze op in de uitsparing in het zitgedeelte. Verwijder hiervoor eerst de twee stukken vulmateriaal uit de uitsparing. Plaats vervolgens het dunnere stuk terug op de gordelsluiting in de uitsparing.
• Berg nu de schouderbanden en schouderkussens op achter het onderste deel van de hoofdsteunhoes. De gordelsluitingskussens kunnen ook volledig worden verwijderd.
• Verwijder de haak van de heupgordel uit de uitsparing in het zitgedeelte. Leid de haak omhoog door de opening in de stoelhoes. Bevestig het kussen van de gordelsluiting weer.
• Klap nu de rugleuninghoes naar achteren en sluit de drukknopen of klittenbandsluiting.
• Leg de stoelhoes netjes in het zitgedeelte.
• Bewaar alle verwijderde onderdelen op een veilige plaats.

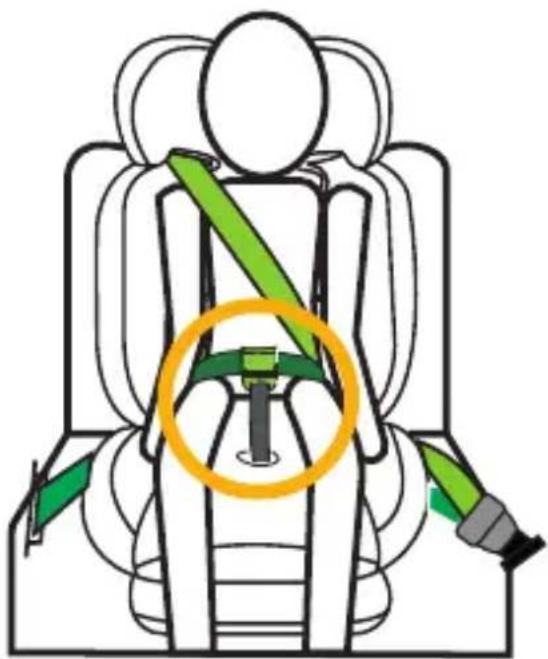

Heupgordelhaak voor lengteklasse 100–150 cm

• Let er bij het vastmaken van de autogordel op dat de heupgordel van de 3-puntsgordel van de auto binnen de heupgordelhaak loopt. Let erop dat de gordel niet is gedraaid.
• WAARSCHUWING: De diagonale gordel mag niet in de heupgordelhaak lopen.
• Het gebruik van de heupgordelhaak is optioneel.

Om uw autostoeltje lang te kunnen gebruiken, mag u voor de reiniging van het autostoeltje geen oplosmiddelen, schuurmiddelen of agressieve reinigingsmiddelen gebruiken. Controleer na elke was-beurt de bestendigheid van de stof en de naden. Bij het wassen van de stof moeten de aanwijzingen op het etiket (zie hieronder) zorgvuldig worden opgevolgd.

Wassen op 30 °C, fi jnwasprogramma

NIET strijken

NIET bleken

NIET chemisch reinigen

In droogtrommel drogen op lage temperatuur

ONDERHOUD

Controleer het product regelmatig op mogelijke schade. In geval van schade mag het autostoeltje niet meer worden gebruikt en moet deze buiten het bereik van kinderen worden opgeborgen.

Neem bij vragen en problemen contact op met de Osann klantenservice op [phone].

MONTAGE VAN HET AUTOSTOELTJE

1) Lengteklasse 40-105 cm, max. 18 kg, achterwaarts gericht

A R

B

1. Stel de kinderautostoel in op de zitpositie R en plaats deze achterwaarts op de autostoel (Afbeelding A).

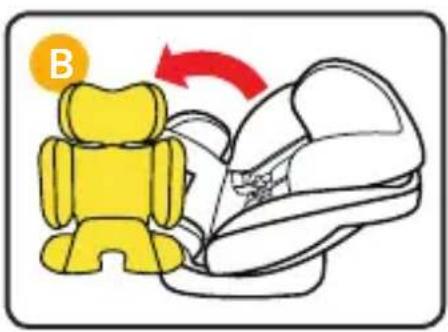

2. Open het gordelsysteem en verwijder het hoofdkussen en de comfort inlegger (Fig. B).

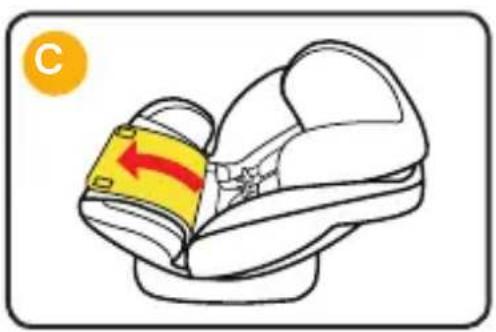

3. Open het deksel aan de achterkant en vouw het naar voren (Fig. C).
4. Trek de driepuntsgordel van de auto helemaal uit (fi g. D).
5. Leid de heupgordel over het zitgedeelte en de diagonale gordel langs de buitenkant van het autostoeltje (Fig E.).
6. Steek het slot van de 3-punts veiligheidsgordel in het gordelslot van de autogordel totdat het hoorbaar vastklikt (Fig. F).
7. Sluit het deksel aan de achterkant weer. De heupgordel loopt daarom onder de bekleding door (Fig. G).
8. Neem de diagonale gordel en voer deze nu tussen de zitschaal en de hoofdsteun in de groene diagonale gordelgeleider aan de hoofdsteun in (Afbeelding H, a). Let er bovendien op dat de diagonale gordel zich in de inkeping van de zitschaal bevindt (Afbeelding H, b).
9. Trek de driepuntsgordel zo strak mogelijk aan en zorg ervoor dat het autostoeltje goed tegen de rugleuning van de autostoel past en dat er geen spleet is (Fig. I).
10. Plaats het hoofdkussen en de comfort inlegger terug in de autostoel (Fig. J).
11. Plaats je kind in het autostoeltje.
12. Pas de hoogte van de hoofdsteun aan zoals hierboven beschreven.
13. Sluit het gordelslot opnieuw tot je een klik hoort.
14. Trek aan het verstellipje aan de voorkant om de gordels vast te maken.
15. Zorg ervoor dat de gordels niet gedraaid zijn.
16. Zorg ervoor dat de driepuntsgordel van de auto onder spanning staat en dat het autostoeltje optimaal is vastgezet wanneer je het kind in het stoeltje zet.

UITERST GEVAAR

Het wordt aanbevolen om het autostoeltje op de achterbank van de auto te installeren. Bevestig het autostoeltje voor achterwaarts gericht gebruik in de maatcategorie 40 tot 105 cm NIET op de voorstoel waar zich een airbag bevindt. Tenzij de airbag kan worden gedeactiveerd. Raadpleeg de bedieningsinstructies van het voertuig voor meer informatie.

INSTALLATIE VAN DE AUTOSTOEL

2) Afmetingen 76-105 cm, min. 15 maanden, max. 18 kg, voorwaarts gericht

BELANGRIJK: GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING TOTDAT HET KIND DE LEEFTIJD VAN 15 MAANDEN HEEFT BEREIKT.

A

B

C

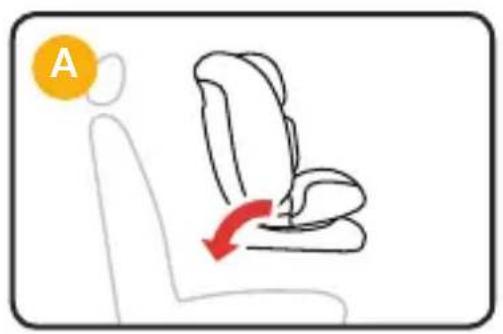

1. Plaats het autostoeltje met de voorkant naar je toe op de autostoel en stel het in op stoelpositie 1, 2 of 3 (Afb. A).

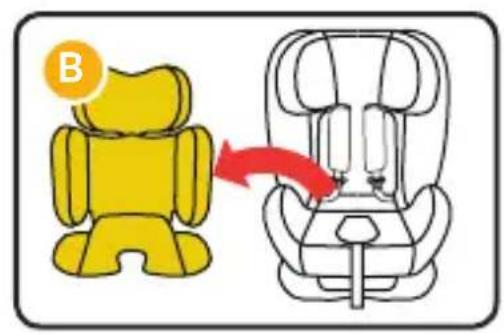

2. Open het gordelsysteem en verwijder het hoofdkussen en de comfort inlegger (Fig. B).

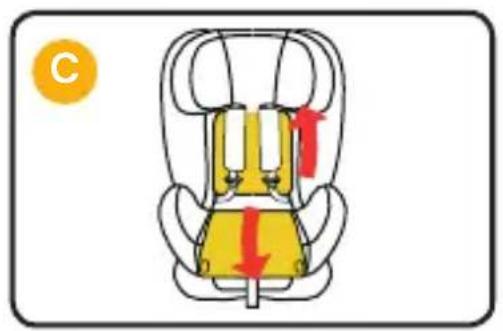

3. Open de hoes in het ruggebied en vouw deze naar voren. Vouw ook het onderste deel van de hoofdsteunhoes naar boven (Fig. C).

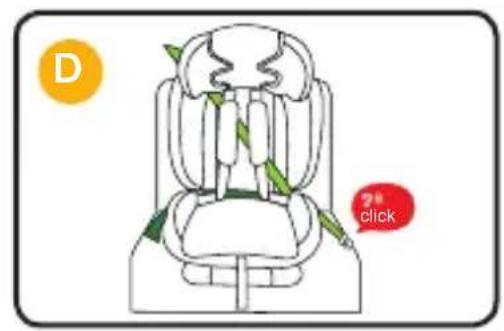

4. Trek de 3-puntsgordel van het voertuig volledig uit. Leid deze achter het 5-puntsgordelsysteem van het kinderzitje langs en steek de gordeltong in het gordelslot van het voertuig totdat deze hoorbaar vastklikt (Fig. D).
5. Rijg de diagonale gordel van de 3-puntsgordel in de groene diagonale gordelgeleider aan de hoofdsteun (Fig. E, a). Zorg ervoor dat de heupgordel door beide heupgordelgeleiders loopt (Fig. E, b). Aan de kant van het gordelslot van het voertuig moet ook de diagonale gordel door de heupgordelgeleider worden geleid.
6. Sluit het deksel aan de achterkant weer (Afb. F).
7. De 3-puntsgordel van het voertuig loopt dus onder de stoelbekleding van het kinderzitje (Fig. G).
8. Trek de driepuntsgordel zo strak mogelijk aan en zorg ervoor dat het autostoeltje goed tegen de rugleuning van de autostoel past en dat er geen spleet is (Afb. H).
9. Plaats je kind in het autostoeltje.
10. Pas de hoogte van de hoofdsteun aan zoals hierboven beschreven.
11. Sluit het gordelslot opnieuw tot je een klik hoort.
12. Trek aan het verstellipje aan de voorkant om de gordels vast te maken.
13. Zorg ervoor dat de gordels niet gedraaid zijn.
14. Zorg ervoor dat de driepuntsgordel van de auto onder spanning staat en dat het autostoeltje optimaal is vastgezet wanneer je het kind in het stoeltje zet.

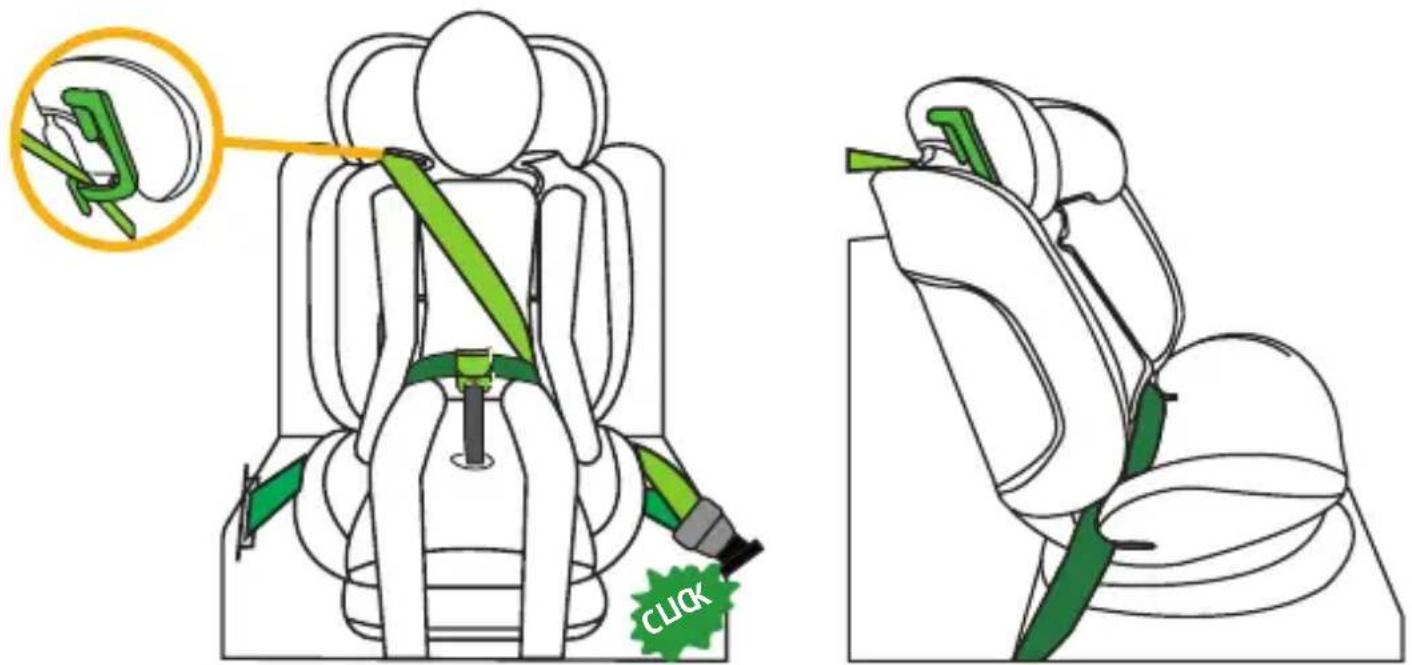

3) Maatklasse 100–150 cm, voorwaarts gericht

CLICK

1. De 5-puntsgordel van het kinderzitje moet zoals eerder beschreven worden opgeborgen. Deze is in deze maatklasse niet nodig. Vervolgens moet de groene heupgordelhaak worden voorbereid.

2. Het kinderzitje wordt in deze maatklasse voorwaarts gericht gebruikt en moet in zitpositie 1 worden ingesteld.

3.Schuif het kinderzitje stevig tegen de rugleuning van de autostoel.

1. Rijg de diagonale gordel van de 3-puntsgordel van de auto door de diagonale gordelgeleider aan de hoofdsteun van het kinderzitie.

2. Rijg de heupgordel van de 3-puntsgordel van de auto door de eerste heupgordelgeleider in het zitgedeelte van het kinderzitje.

3. Plaats je kind in het autostoeltje.

4. Stel de hoogte van de hoofdsteun zo in dat het hoofd van het kind volledig in de hoofdsteun ligt en de diagonale gordel door de gordelgeleider op schouderhoogte van het kind naar buiten komt.

5. Sluit de gordelsluiting van de 3-puntsgordel tot je een klik hoort.

9.Zorg ervoor dat de heupgordel binnen de heupgordelhaak loopt. Het gebruik van de heupgor- delhaak is optioneel.

1. Zorg ervoor dat zowel de diagonale gordel als de heupgordel door de tweede heupgordelgeleider van het kinderzitje loopt, die naar het gordelslot van de auto gericht is.

2. Trek aan de diagonale gordel om deze strak te trekken. Zorg ervoor dat de gordels niet gedraaid zijn.
