NÁVOD K OBSLUZE Taos360 midi Osann

Děkujeme, že jste si vybrali naši dětskou autosedačku. Pokud potřebujete s výrobkem pomoci, obratte se prosím na náš zákaznický servis.

POUŽITÍ

• Tento výrobek je vhodný pro děti s tělesnou výškou od 76 do 150 cm.
• Montáž proti směru jízdy pro děti s tělesnou výškou od 76 do 105 cm se provádí pomocí konektorů Isofi x a pásu Top Tether. Dítě je připoutáno pětibodovým pásem autosedačky.
• Montáž po směru jízdy pro děti s tělesnou výškou od 76 do 105 cm a od 15 měsíců věku se provádí pomocí konektorů Isofi x a pásu Top Tether. Dítě je připoutáno pětibodovým pásem dětské autosedačky.
• Instalace po směru jízdy pro děti s tělesnou výškou od 100 do 150 cm se provádí pomocí konektorů Isofi x. Pro tuto velikostní kategorii není vyžadován pás Top Tether. Dítě je připoutáno tříbodovým bezpečnostním pásem auta. Alternativně lze dětskou autosedačku používat pro děti s tělesnou výškou od 100 do 150 cm pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

DŮLEŽITÉ

NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY, POKUD JE DÍTĚ MLADŠÍ 15 MĚSÍCŮ.

EXTRÉMNÍ NEBEZPEČÍ

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. NEUPEVŇUJTE dětskou autosedačku pro použití proti směru jízdy ve velikostní kategorii 76 až 105 cm na přední sedadlo vybavené airbagem. Výjimku tvoří situace, kdy lze airbag deaktivovat. Přečtěte si příslušnou část návodu k obsluze vozidla.

UPOZORNĚNÍ

UPOZORNĚNÍ (76–105 cm):

Jedná se o dětský zádržný systém i-Size. Je schválen v souladu s předpisem č. 129 pro použití na sedadlech vozidel „kompatibilních s i-Size“ specifi kovaných výrobcem vozidla v uživatelské příručce. V případě pochybností se obratte bud' na výrobce dětského zádržného systému, nebo na prodejce.

Dětský zádržný systém lze použít na všech sedadlech s upevněním Isofi x za předpokladu, že je k dispozici také úchyt pásu Top Tether.

UPOZORNĚNÍ (100–150 cm):

Jedná se o optimalizovaný podsedák i-Size. Je schválen v souladu s předpisem č. 129 pro použití především na „i-Size místech k sezení ve vozidle“ specifi kovaných výrobci vozidel v uživatelské příručce. V případě pochybností se obratte na výrobce rozšířeného dětského zádržného systému nebo na prodejce.

Optimalizovaný podsedák i-Size lze také použít na všech sedadlech kategorie „univerzální“, pokud je k tomu uzpůsoben interiér vozidla.

V případě pochybností se obratte na výrobce autosedačky nebo na prodejce.

76–105 cm: Pouze pokud jsou k dispozici konektory Isofi x a úchyt na pás Top Tether. V případě použití proti směru jízdy pouze v případě, že lze deaktivovat airbag.

100–150 cm: Pouze pokud je k dispozici alespoň jeden tříbodový pás podle normy ECE R16. Pokud jsou k dispozici konektory Isofi x, lze je také použít doplňkově. Zajištění dítěte pouze dvoubodovým pásem není povoleno.

Níže uvedená tabulka poskytuje informace o upevňovacích zařízeních a metodách:

Velikostní kategorie	Směr mon-táže	Instalace Typ Zajištění dítěte
76–105 cm	Proti směru jízdy	Konektory Isofi x a pás Top Tether	i-Size	Pětibodový pás dětské auto-sedačky
76–105 cm	Ve směru jízdy	Konektory Isofi x a pás Top Tether	i-Size	Pětibodový pás dětské auto-sedačky
100–150 cm	Ve směru jízdy	Konektory Isofi x a tříbodový pás auta	Podsedák i-Size	Tříbodový pás auta
100–150 cm	Ve směru jízdy	Tříbodový pás auta	Podsedák i-Size	Tříbodový pás auta

VAROVÁNÍ

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů uvedených v této příručce může způsobit vážná zranění vašeho dítěte.
• Dětská sedačka se může používat s vlastním pětibodovým pásovým systémem jen pro děti s hmotností do 18 kg a tělesnou výškou do 105 cm.
• Dětská sedačka se NESMÍ používat s pětibodovým pásovým systémem pro děti s hmotností nad 18 kg a tělesnou výškou nad 105 cm.
• Dětskou autosedačku lze namontovat proti směru a po směru jízdy pomocí konektorů Isofi x a pásu Top Tether. Důležité: Nemontujte ve směru jízdy, pokud věk dítěte ještě nedosáhl 15 měsíců.
• Pro montáž pomocí systému Isofi x: Nezapomeňte si přečíst příručku výrobce vozidla.
• Nepoužívejte žádné jiné nosné přípojné body než ty, které jsou popsány v návodu a vyznačeny v dětském zádržném systému.
• Nepoužívejte tuto dětskou autosedačku doma. Byla navržena výhradně k použití ve vozidle.
• Nikdy nenechávejte své dítě v sedačce bez dozoru.
• Neumistujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airbagem. Jinak by mohlo dojít k těžkým poraněním nebo usmrcení.
• Pokud byla dětská sedačka při nehodě vystavena velkému zatížení, je nutné ji vyměnit.
• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle upevněna i tehdy, když v dětské autosedačce nesedí žádné dítě.
• Vždy se ujistěte, že všechny pásy, kterými je dětská autosedačka připevněna k vozidlu, jsou pevně upnuté, a že všechny pásy, kterými je dítě připoutáno, jsou přizpůsobeny tělu dítěte. Dále se ujistěte, že pásy nejsou překroucené.
• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.
• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalovány tak, aby nemohly být zachyceny pohybujícím se sedadlem nebo dveřmi vozidla.
• Je důležité, aby dole vedené pásy pevně fixovaly pánev dítěte. Dítě by mělo být vždy připoutáno, aby se předešlo riziku pádu.
• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušné instituce. Nedodržení pokynů pro instalaci od výrobce dětského zádržného systému je rovněž nebezpečné pro bezpečnost vašeho dítěte.
• Tato dětská sedačka byla navržena pro děti s maximální tělesnou výškou 150 cm. Nikdy nepře-těžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších břemen.
• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.
• Potah sedačky nesmí být nahrazen jiným než tím, který doporučuje výrobce, protože je nedílnou součástí zádržného systému.

ČÁSTI SEDAČKY

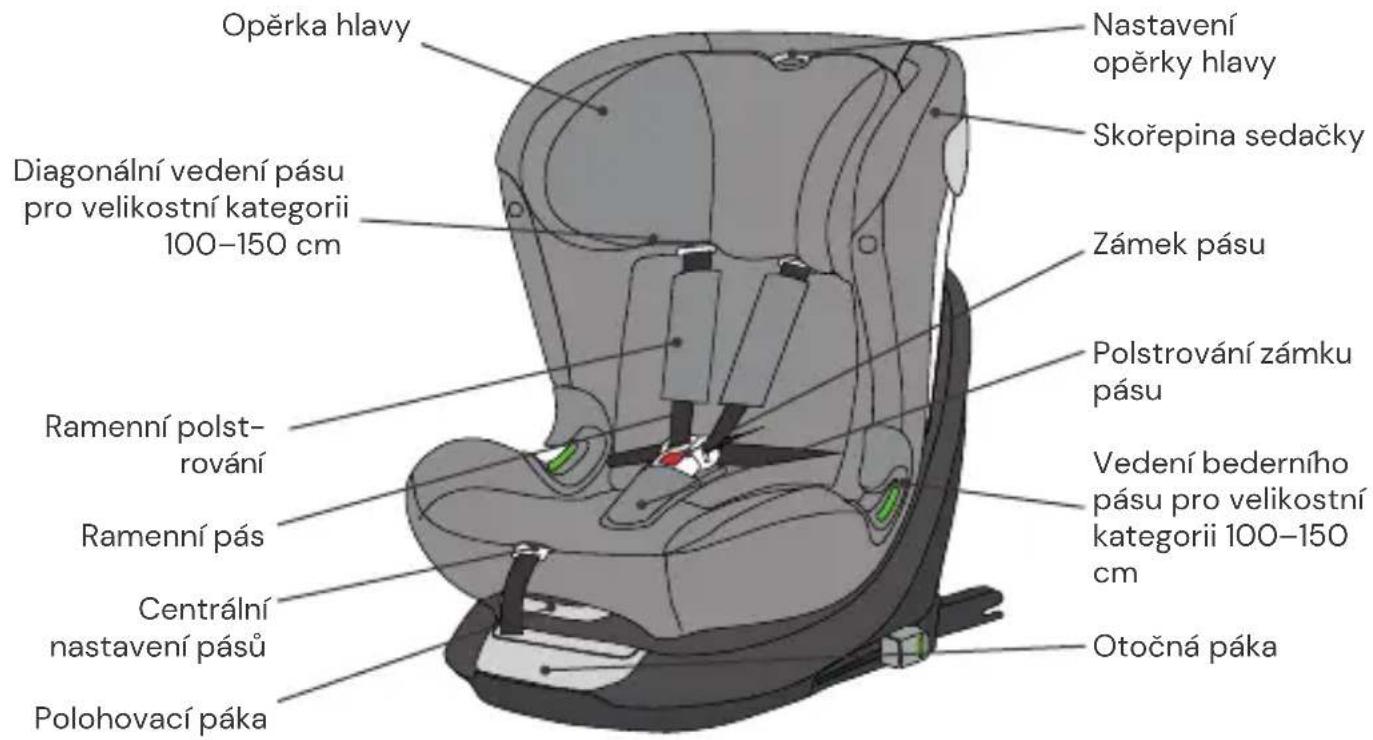

Pohled zepředu

Opěrka hlavy Diagonální vedení pásu pro velikostní kategorii 100–150 cm Nastavení opěrky hlavy Skořepina sedačky Zámek pásu Polstrování zámku pásu Vedení bederního pásu pro velikostní kategorii 100–150 cm Otočná páka Ramenní polst- rování Ramenní pás Centrální nastavení pásů Polohovací páka

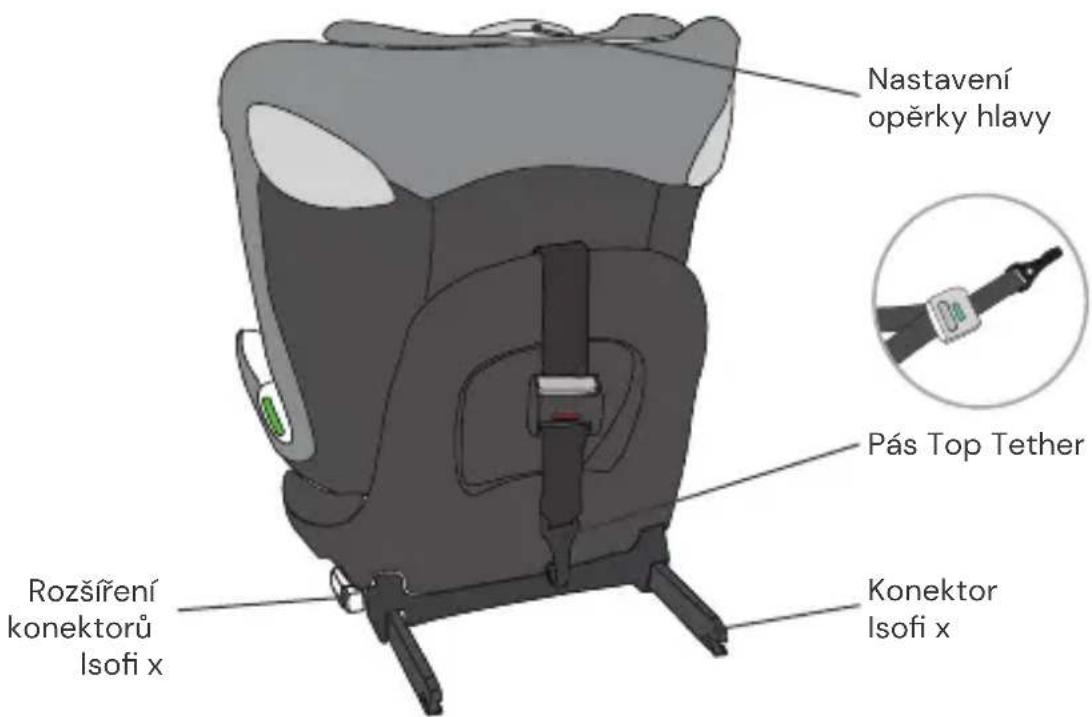

Pohled zezadu

Nastavení opěrky hlavy Pás Top Tether Konektor Isofi x Rozšíření konektorů Isofi x

POUŽITÍ DĚTSKÉ AUTOSEDAČKY

Nastavení úhlu sklonu dětské auto- sedačky

• Jednou rukou stlačte polohovací páku na spodní přední části skořepiny sedačky.
• Druhou rukou uchopte skořepinu sedačky a nastavte požadovaný úhel.

Možné jsou následující polohy sedačky:

(podívejte se na štítek na dětské sedačce)

Orientace proti směru jízdy, tělesná výška 76–105 cm, poloha: R

Orientace po směru jízdy, tělesná výška 76–105 cm, min. věk 15 měsíců: 4 polohy (1 až 4)

Orientace po směru jízdy, tělesná výška: 100–125 cm: 4 polohy (1–4) 126–150 cm: 1 poloha (1)

Otáčení dětské autosedačky

• Jednou rukou zatáhněte za otočnou páku na přední straně základny a druhou rukou můžete otočit sedací jednotku v požadovaném směru jízdy.
• Poloha s orientací ve směru jízdy je vhodná pouze pro děti ve věku nejméně 15 měsíců s minimální tělesnou výškou 76 cm. Poloha proti směru jízdy je určena pro děti od 76 do 105 cm tělesné výšky a maximální hmotností 18 kg.
• Boční poloha má pouze usnadnit nastupování dítěte. Tato poloha se nesmí používat za jízdy.

• Protáhněte tlačítko pro nastavení pásu malým otvorem v přední části potahu sedadla. Druhou rukou držte zámek pásu a opatrně uvolněte upevněné pásy.
• Pro utažení pásů zatáhněte za přední seřizovací pásek. Ujistěte se, že pásy nejsou překroucené.

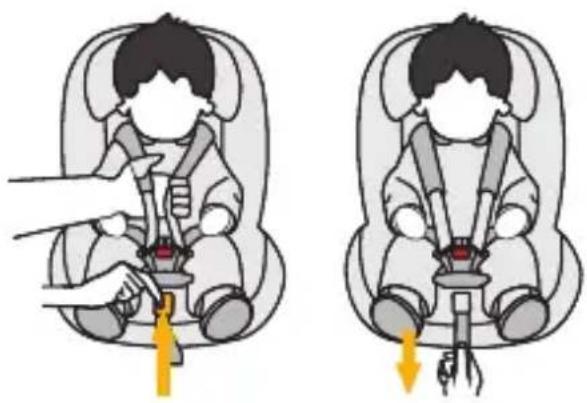

Uvolnění/zapnutí pásu

• Pro uvolnění pásu stiskněte knofl ík na zámku pásu, vytáhněte jazýčky přezky a rozpojte je.
• Pro zapnutí pásu nejprve spojte oba jazýčky přezky a poté je společně vsuňte do zámku pásu.

Click

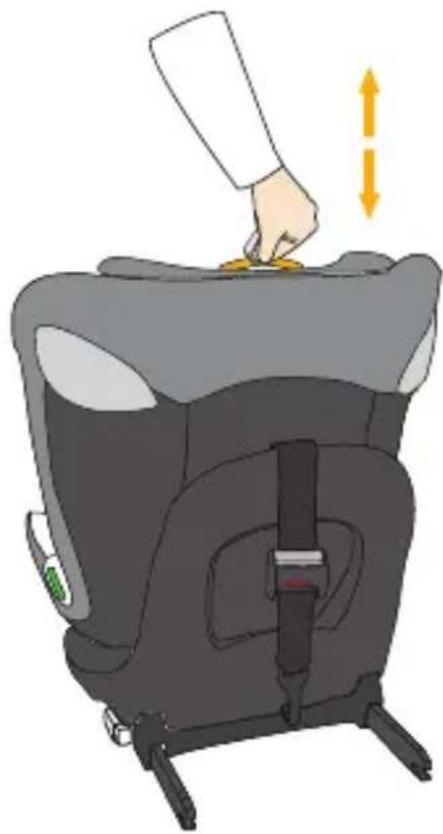

Nastavení opěrky hlavy

• Uvolněte pás a zatáhněte za páčku pro nastavení opěrky hlavy na zadní straně dětské autosedačky. Posuňte opěrku hlavy do správné výšky, v níž zacvakne.
• Dbejte na to, aby byly ramenní pásy vedeny z dětské autosedačky těsně nad rameny dítěte.
• Uvolněte páčku a ujistěte se, že opěrka hlavy zacvakla.

• Stiskněte oba boční knofl íky konektorů Isofi x, aby se konektory Isofi x podélně vysunuly.
• Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
• Dětskou autosedačku pevně zasuňte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.

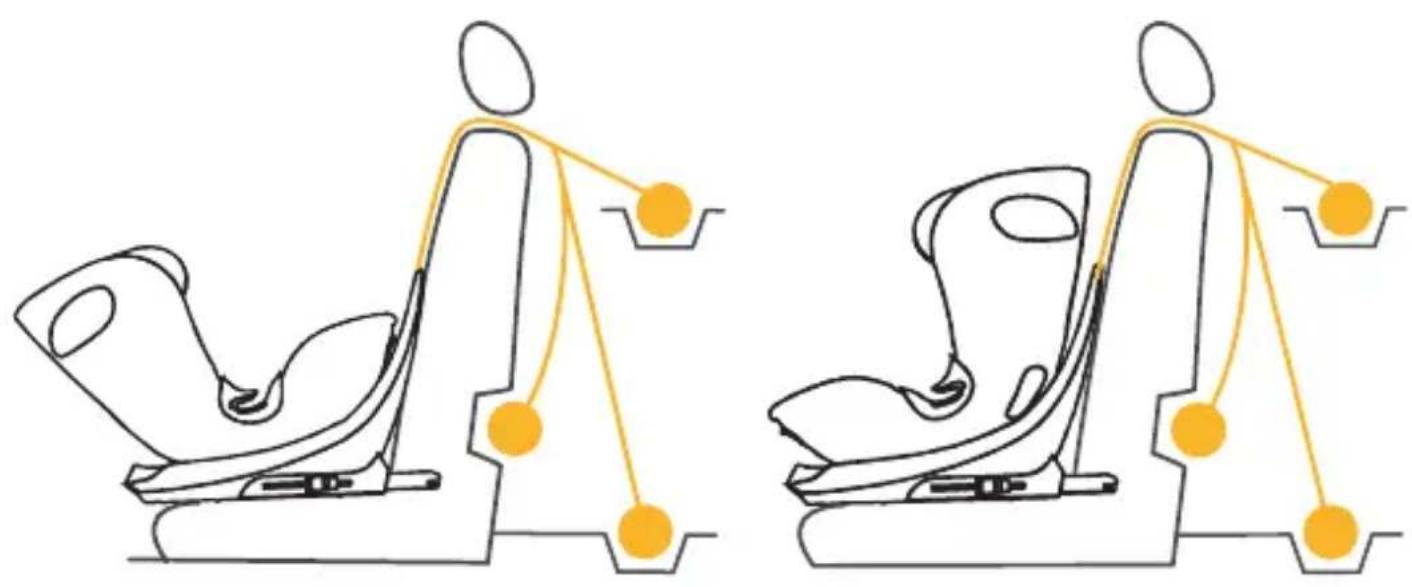

Top Tether pro velikostní kategorii 76–105 cm

• Vyjměte pás Top Tether z úložné kapsy.
- Pokud chcete pás Top Tether povolit, stiskněte jednou rukou šedý knoflík a druhou rukou vytáhněte háček pásu do požadované délky.
- Pokud chcete pás Top Tether připevnit, zavěste kotvu za upevňovací bod na sedadle auta (např. na zadní straně sedadla auta nebo v zavazadlovém prostoru. Přečtěte si návod k obsluze vašeho vozu) a utáhněte jej co nejpevněji. Zelená se na indikátoru objeví teprve po dostatečném natažení pásu.
- Pás Top Tether je nutný pouze pro velikostní kategorii 76–105 cm. Ve velikostní kategorii 100–150 cm můžete pás Top Tether uložit znovu do úložné tašky.

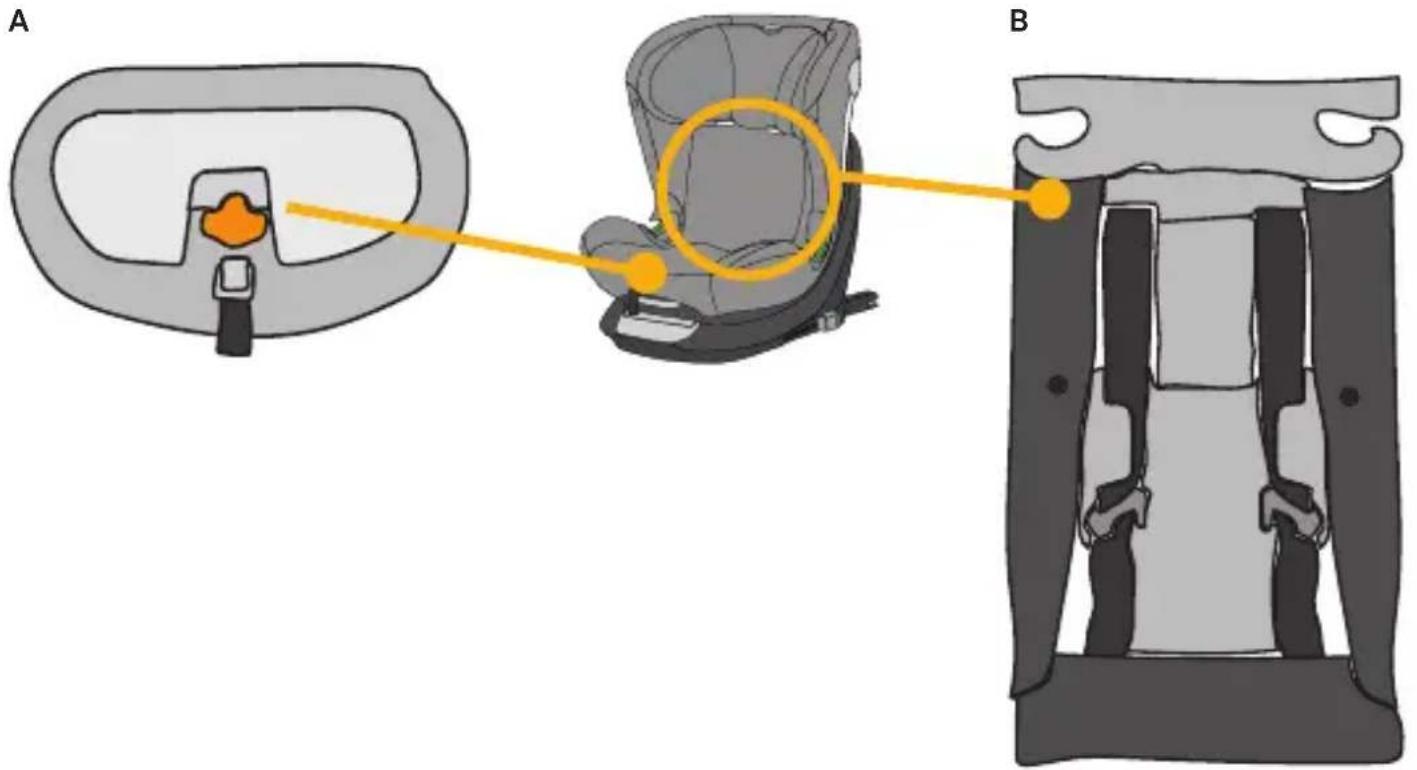

Uložení pětibodového pásu pro velikostní kategorii 100–150 cm

• Uvolněte systém pásů na maximální délku a otevřete jej.
• Otevřete ramenní polstrování za jejich patentky a vytáhněte je z háčků, abyste mohli ramenní polstrování z dětské sedačky úplně vyjmout. Odstraňte také polstrování zámku pásu.
• Opatrně stáhněte potah v sedací části, abyste mohli otvorem v potahu sedadla protáhnout zámek pásu.
• Uložte sponu pásu do vybrání v sedací části (obr. A).
• Ohrňte potah zpět přes sedací část.
• Otevřete patentky potahu zádové části a odklopte jej. Sklopte také spodní část potahu opěrky hlavy na stranu.
• Ramenní pásy umístěte za potah.
• Uložte jazýčky přezky pásu do zadní části dětské autosedačky a navlékněte ramenní pásy do jejich vodicích drážek (obr. B).
• Případnou přebytečnou délku ramenních pásů lze uložit v sedací části pod potah sedadla a jeho polstrování.
• Spodní část potahu opěrky hlavy a potah zádové části vratte zpět na své místo a připněte je patentky.
• Vyzjmuté polštárky uschovejte pro budoucí použití.

A B

ČIŠTĚNÍ

Pro zajištění dlouhé životnosti své dětské autosedačky nepoužívejte k jejímu čištění žádná roz-pouštědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stav tkani-ny a švů. Při praní tkaniny postupujte opatrně podle pokynů na etiketě (viz níže).

Prát na 30 °C, šetrný prací cyklus

NE žehlit

NE bělit

NE čistit chemicky

Sušit v bubnové sušičce při nízké teplotě

ÚDRŽBA

Pravidelně kontrolujte stav výrobku z hlediska možného poškození. V případě poškození nesmíte dětskou autosedačku dále používat a je třeba ji uložit mimo dosah dětí.

V případě dotazů nebo problémů kontaktujte zákaznický servis Osann na tel. č. [phone].

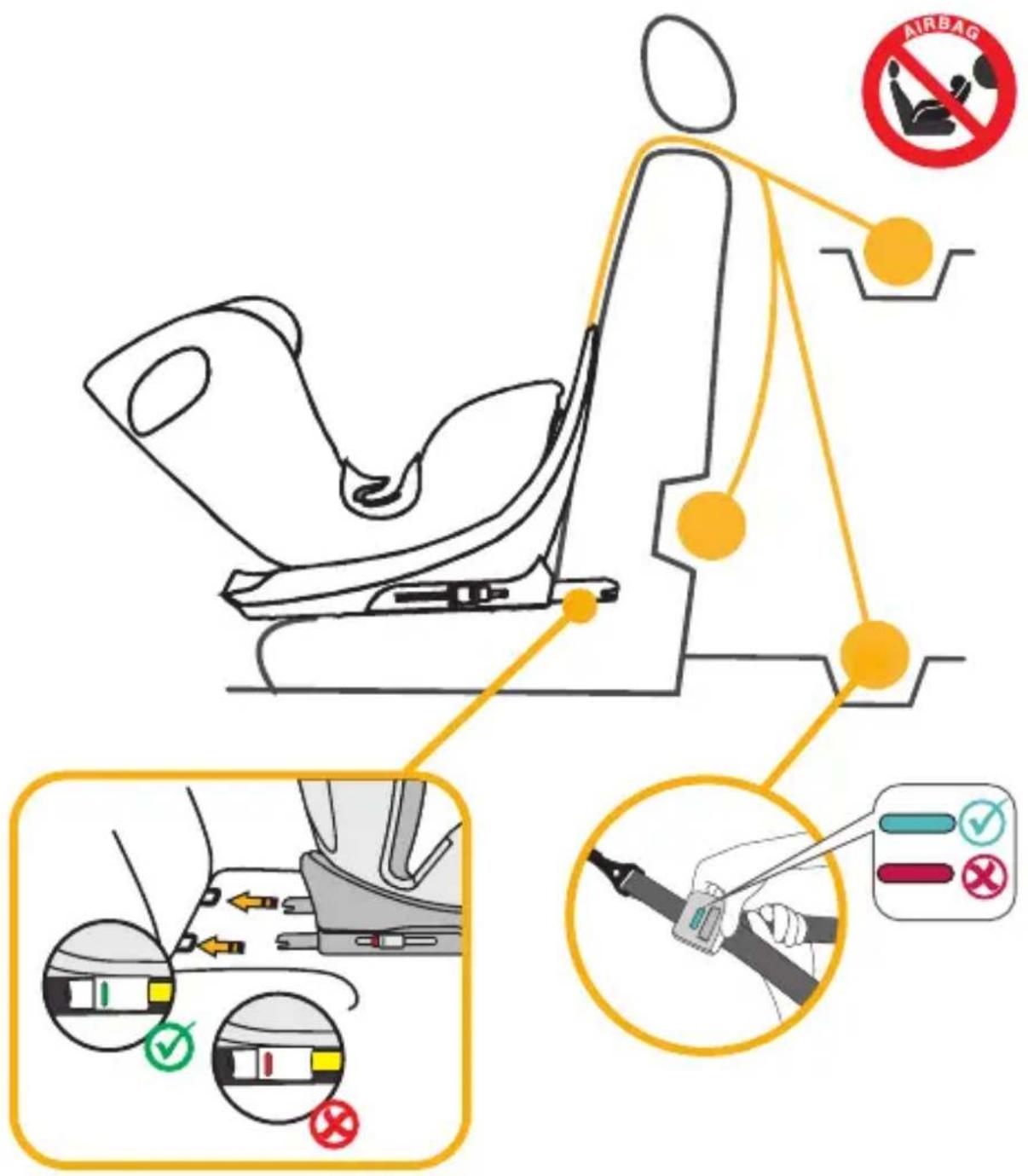

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

1) Velikostní kategorie 76–105 cm, max. 18 kg, proti směru jízdy

AIRBAG

1. Nastavte dětskou autosedačku do maximální polohy pro ležení a otočte ji tak, aby směřovala proti směru jízdy na poloze sedačky R.
2. Stiskněte oba boční knoflíky konektorů Isofix, aby se konektory Isofix podélně vysunuly.
3. Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
4. Dětskou autosedačku pevně zasuňte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.
5. Vyjměte Top-Tether z úložné tašky a roztáhněte jej na celou délku.
6. Pás Top Tether zahákněte za příslušný úchyt ve vozidle (např. na zadní straně sedadla automobilu nebo v zavazadlovém prostoru. Řid'te se přitom instrukcemi z návodu k obsluze vozidla).
7. Napněte Top Tether tak, aby ukazatel na pásu Top Tether ukazoval zelenou barvu.
8. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.
9. Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.
10. Posad'te dítě do dětské autosedačky.
11. Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.
    12.Znovu zajistěte přezku pásu, až uslyšíte zacvaknutí.
12. Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby pásy nebyly překroucené.
13. Otočte sedačku do polohy proti směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

2) Velikostní kategorie 76–105 cm, min. 15 měsíců, max. 18 kg, po směru jízdy

1. Stiskněte oba boční knoflíky konektorů Isofix, aby se konektory Isofix podélně vysunuly.
2. Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
3. Dětskou autosedačku pevně zasuňte k zadnímu opěradlu sedadla. Ujistěte se, že oba indiká-tory Isofi x jsou zelené.
4. Vyjměte Top-Tether z úložné tašky a roztáhněte jej na celou délku.
5. Pás Top Tether zahákněte za příslušný úchyt ve vozidle (např. na zadní straně sedadla automobilu nebo v zavazadlovém prostoru. Řid'te se přitom instrukcemi z návodu k obsluze vozidla).
6. Napněte Top Tether tak, aby ukazatel na pásu Top Tether ukazoval zelenou barvu.
7. Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.
8. Posad'te dítě do dětské autosedačky.
9. Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.
   10.Znovu zajistěte přezku pásu, až uslyšíte zacvaknutí.
10. Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby pásy nebyly překroucené.
11. Dětská autosedačka má ve směru jízdy čtyři nastavitelné polohy sedačky.

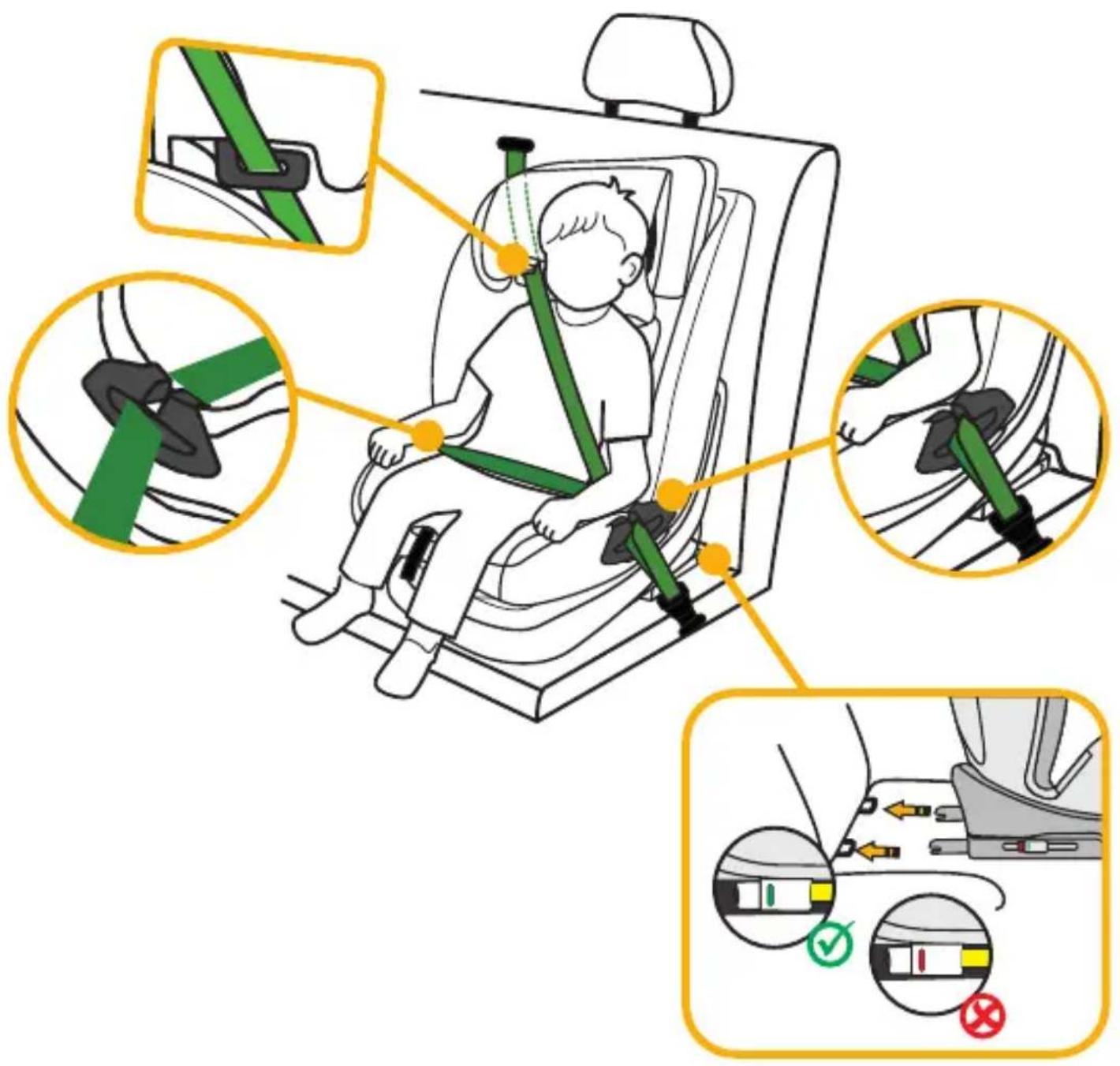

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

3) Velikostní kategorie 100–150 cm, po směru jízdy

1. Pětibodový pás a pás Top Tether dětské autosedačky musí být uloženy tak, jak je popsáno výše. V této velikostní kategorii nejsou potřeba.
2. Stiskněte oba boční knoflíky konektorů Isofix, aby se konektory Isofix podélně vysunuly.
3. Zaved'te konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je.
4. Dětskou autosedačku pevně zasuňte k zadnímu opěradlu sedadla. Ujistěte se, že oba indikátory Isofi x jsou zelené.
5. Diagonální pás tříbodového pásu automobilu provlékněte úchytkou pro diagonální vedení pásu na opěrce hlavy dětské autosedačky.
6. Provlékněte bederní pás tříbodového bezpečnostního pásu automobilu prvním vedením be- derního pásu v sedací části dětské autosedačky.
7. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.
8. Posad'te dítě do dětské autosedačky.
9. Nastavte výšku opěrky hlavy tak, aby hlava dítěte ležela zcela v opěrce hlavy a diagonální pás vycházel vedením pásu ve výšce ramen dítěte.
10. Otočte sedačku do polohy ve směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.
11. Zapněte přezku tříbodového pásu, až uslyšíte zacvaknutí.
12. Ujistěte se, že diagonální i bederní pás procházejí druhým vedením bederního pásu na dětské autosedačce, které směřuje k přezce bezpečnostního pásu vozidla.
13. Zatáhněte za diagonální pás a napněte jej. Ujistěte se, že pásy nejsou překroucené.
14. Dětská autosedačka má ve směru jízdy následující nastavitelné polohy sedačky: 100–125 cm: 4 polohy (1 až 4); 126–150 cm: 1 poloha (1).

Instalace bez systému Isofi x:

Alternativně lze dětskou autosedačku používat pro děti s tělesnou výškou od 100 do 150 cm pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

Smerom dozadu, telesná výška 76 – 105 cm, pozícia: R

• Ak chcete pás odblokovat, stlačte tlačidlo zámku pásu, vytiahnite jazýčky spony a rozpojte ich.
• Ak chcete pás zablokovat, spojte najprv obidva jazýčky spony a spolu ich zasuňte do zámku pásu.

Click
