NÁVOD K OBSLUZE Hero360 SL Osann

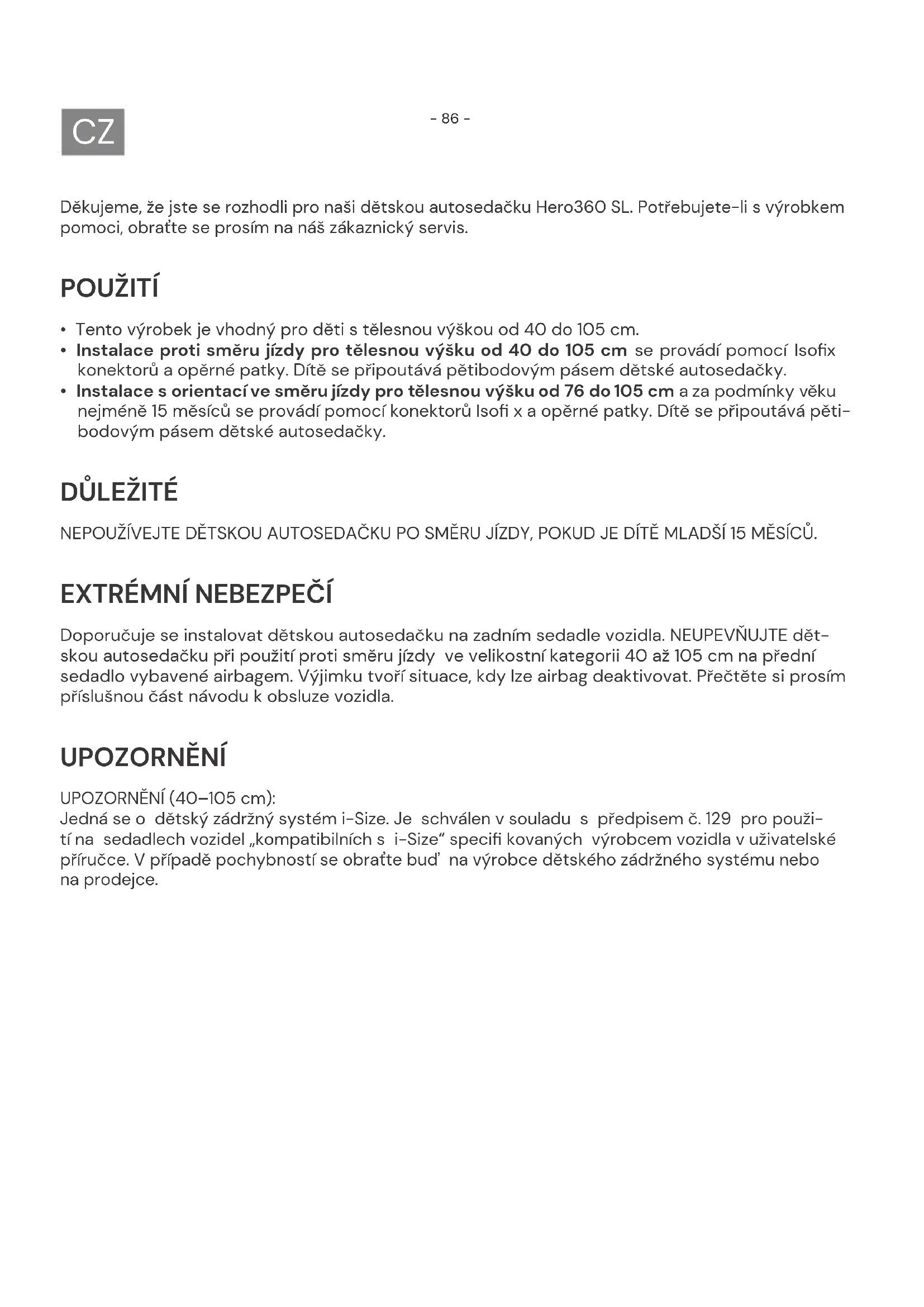

Děkujeme, že jste se rozhodli pro naši dětskou autosedačku Hero360 SL. Potřebujete-li s výrobkem pomoci, obraťte se prosím na náš zákaznický servis. POUŽITÍ

• Tento výrobek je vhodný pro děti s tělesnou výškou od 40 do 105cm.

• Instalace proti směru jízdy pro tělesnou výšku od 40 do 105 cm se provádí pomocí Isofi x konektorů a opěrné patky. Dítě se připoutává pětibodovým pásem dětské autosedačky.

• Instalace s orientací ve směru jízdy pro tělesnou výšku od 76 do 105 cm a za podmínky věku nejméně 15 měsíců se provádí pomocí konektorů Isofi x a opěrné patky. Dítě se připoutává pěti- bodovým pásem dětské autosedačky.

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. NEUPEVŇUJTE dět- skou autosedačku při použití proti směru jízdy ve velikostní kategorii 40 až 105cm na přední sedadlo vybavené airbagem. Výjimku tvoří situace, kdy lze airbag deaktivovat. Přečtěte si prosím příslušnou část návodu k obsluze vozidla. UPOZORNĚNÍ UPOZORNĚNÍ (40–105cm): Jedná se o dětský zádržný systém i-Size. Je schválen v souladu s předpisem č.129 pro použi- tí na sedadlech vozidel „kompatibilních s i-Size“ specifi kovaných výrobcem vozidla v uživatelské příručce. V případě pochybností se obraťte buď na výrobce dětského zádržného systému nebo na prodejce.- 87 -

Velikostní kategorie Směr mon- táže Instalace Typ Zajištění dítěte 40–105cm Proti směru Konektory Isofi x a opěrná patka i-Size Pětibodový pás dětské auto- sedačky 76–105cm

směru Konektory Isofi x a opěrná patka i-Size Pětibodový pás dětské auto- sedačky Níže uvedená tabulka poskytuje informace o upevňovacích zařízeních a metodách:

1. Pouze pokud lze airbag deaktivovat, jsou k dispozici

konektory Isofi x a sedadlo je v příručce k automobilu uvedeno jako kompatibilní s řadou i-Size.

2. Pouze pokud jsou k dispozici konektory Isofi x a sedadlo

je v příručce k automobilu uvedeno jako kompatibilní s řadou i-Size. V případě pochybností kontaktujte prosím výrobce autosedačky nebo prodejce.- 88 -

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů uvedených v této příručce může způsobit vážná zranění va- šeho dítěte.

• Dětská sedačka se může používat s vlastním pětibodovým pásovým systémem jen pro děti s hmotností do 18kg a tělesnou výškou do 105cm.

• Dětská sedačka se NESMÍ používat s pětibodovým pásovým systémem pro děti s hmotností nad 18kg a tělesnou výškou nad 105cm.

• Dětská sedačka může být namontována s konektory Isofi x a opěrnou patkou proti směru jízdy i ve směru jízdy. Pro použití s opěrnou patkou je maximální tělesná výška 105 cm a maximální hmotnost 18 kg. Důležité: Nemontujte ve směru jízdy, pokud věk dítěte ještě nedosáhl 15 mě- síců.

• Pro umístění pomocí systému Isofi x: Nezapomeňte si přečíst příručku výrobce vozidla.

• Nepoužívejte žádná jiná nosná styčná místa než ta, která jsou popsána v návodu a jsou vyzna- čena v dětském zádržném systému.

• Nepoužívejte tuto dětskou autosedačku doma. Byla navržena výhradně k použití ve vozidle.

• Nikdy nenechávejte své dítě v sedačce bez dozoru.

• Neumisťujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airb- agem. Může to mít za následek těžká poranění nebo usmrcení.

• Pokud byla dětská autosedačka při nehodě silně namáhána, je nutné ji vyměnit.

• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle upevněna i tehdy, když v dětské autosedačce nesedí žádné dítě.

• Vždy se ujistěte, že všechny pásy, kterými je dětská autosedačka připevněna k vozidlu, jsou pevně upnuté, a že všechny pásy, kterými je dítě připoutáno, jsou nastaveny podle těla dítěte. Dále se ujistěte, že pásy nejsou překroucené.

• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.

• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalová- ny tak, aby nemohly být zachyceny pohybujícím se sedadlem nebo dveřmi vozidla.

• Je důležité, aby dole vedené pásy pevně fi xovaly pánev dítěte. Aby se eliminovalo riziko pádu, mělo by být vaše dítě vždy připoutáno.

• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušné instituce. Stejně tak dochází k ohrožení bezpečnosti vašeho dítěte při nedodržení instalačních pokynů výrobce dětského zádržného systému.

• Tato dětská sedačka byla navržena pro děti s maximální tělesnou výškou 105cm. Nikdy nepře- těžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších břemen.

• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.

• Potah sedačky nesmí být nahrazen jiným než tím, který doporučuje výrobce, protože je nedíl- nou součástí zádržného systému.- 89 -

Čelní pohled Opěrka hlavy Ramenní polštářek Komfortní vložka Centrální nastavení pásů Opěrná patka Rotační páka a polohovací páka Vysunutí konektorů Isofi x Skořepina sedačky Hlavový polštářek Ramenní popruh Zasouvací pomůcky pro Isofi x Chránič k ochraně před bočním nárazem Zámek pásu Polštářek zámku pásu Nastavení opěrky hlavy Konektor Isofi x Pohled zezadu- 90 -

Nastavení úhlu sklonu dětské auto- sedačky

• Jednou rukou aktivujte polohovací páku na spodní přední straně skořepiny sedačky.

• Druhou rukou uchopte skořepinu sedačky a nastavte požadovaný úhel. Možné jsou následující polohy sedačky: (podívejte se prosím na štítek na dětské sedač- ce) Orientace proti směru jízdy, tělesná výška 40–105 cm: 1 poloha (R) Orientace po směru jízdy, tělesná výška 76–105cm, min. věk 15měsíců: 4 polohy (1 až 4) Otáčení dětské autosedačky

• Když chcete dětskou autosedačkou otáčet v namontovaném stavu, stiskněte rotační páku, jež zároveň slouží jako páka pro nastavení po- lohy, a otočte dětskou autosedačku do polohy proti směru jízdy, resp. po směru jízdy.

• Poloha s orientací ve směru jízdy je vhodná pouze pro děti ve věku nejméně 15měsíců s minimální tělesnou výškou 76cm. Poloha proti směru jízdy je určena pro děti od 40 do 105cm tělesné výšky a maximální hmotností 18kg.

• Boční poloha má pouze usnadnit nastupování dítěte. Tato poloha se nesmí používat za jízdy. poloha (R)- 91 -

• Chcete-li pás uvolnit, jednou rukou stiskněte tlačítko pro seřízení pásu v sedačce. Druhou rukou držte a opatrně uvolněte upevněné pásy.

• Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby popruhy nebyly pře- kroucené. Uvolnění/zapnutí pásu

• Chcete-li pás uvolnit, stiskněte tlačítko na zámku pásu, vytáhněte jazýčky přezky a roz- pojte je.

• Chcete-li pás zapnout, nejprve spojte oba ja- zýčky přezky a poté je spolu vsuňte do zámku pásu. Hlavový polštářek a komfortní vložka

• Hlavový polštářek a komfortní vložka jsou ur- čeny pro miminka s výškou 40–75cm.

• Vyjměte prosím obě vložky, jakmile vaše dítě překročí stanovenou výšku.- 92 -

Nastavení opěrky hlavy

• Uvolněte pás a zatáhněte za páčku pro nasta- vení opěrky hlavy na zadní straně dětské auto- sedačky. Posuňte opěrku hlavy do požadované výšky, v níž zacvakne.

• Dbejte na to, aby byly ramenní pásy vedeny z dětské autosedačky těsně nad rameny dítěte.

• Uvolněte páčku a ujistěte se, že opěrka hlavy zacvakla. RotationControl

• Knofl ík RotationControl slouží jako kontrolní po- můcka, jejímž úkolem je zabránit příliš brzkému používání dětské autosedačky s orientací ve směru jízdy.

• Knofl íkem RotationControl (spodní strana dět- ské autosedačky) prosím označte, zda je vaše dítě mladší nebo starší 15měsíců.

• Pokud je dítěti méně než 15 měsíců, můžete dětskou autosedačku otočit pouze do polohy proti směru jízdy a na stranu. Poloha po směru jízdy je uzamčena a děti do 15 měsíců ji ne- mohou používat. Abyste mohli knofl ík pro děti mladší 15 měsíců aktivovat, musíte dětskou autosedačku nejprve otočit do polohy proti směru jízdy.

• Je-li dítě starší 15měsíců a jeho výška přesa- huje 76cm, může být dětská autosedačka po- užívána i ve směru jízdy. K tomu prosím knofl ík RotationControl přepněte do příslušné polohy.

• Proti směru jízdy doporučujeme používat dět- skou autosedačku co nejdéle, minimálně však do věku 15měsíců a výšky alespoň 76cm. Ilustrační obrázek spodní strany dětské sedačky

Opěrná patka pro velikostní kategorii 40–105cm

• Vyklopte opěrnou patku pod dětskou auto- sedačku. Pro děti s výškou do 105 cm se smí dětská autosedačka používat výhradně s vy- klopenou opěrnou patkou Isofi x společně s konektory Isofi x.

• Tlačítko k přestavení výšky opěrné patky vy- táhněte nahoru a vysuňte teleskopickou opěr- nou patku. Dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě.

• Ujistěte se, že indikátor na opěrné patce je ze- lený. Konektory Isofi x

• Zasuňte zasouvací pomůcky mezerou mezi zadním opěradlem a sedadlem do držáků Isofi x.

• Plochá strana zasouvacích pomůcek přitom musí směřovat dolů. Tento krok není nutný, po- kud vozidlo disponuje trvale nainstalovanými zasouvacími pomůckami.

• Stiskněte obě boční tlačítka konektorů Isofi x, aby se konektory Isofi x podélně vysunuly.

• Zasuňte konektory Isofi x do zasouvacích po- můcek, měli byste přitom slyšet, jak zacvaknou.

• Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že oba indikáto- ry Isofi x jsou zelené.- 94 -

1) Velikostní kategorie 40–105cm, max. 18kg, proti směru jízdy- 95 -

1 . Nastavte dětskou autosedačku do maximální polohy pro ležení a otočte ji tak, aby směřovala proti směru jízdy do polohy sedačky R. 2 . Na knofl íku RotationControl nastavte věk dítěte. 3 . Stiskněte obě boční tlačítka konektorů Isofi x, aby se konektory Isofi x podélně vysunuly. 4 . Vyklopte opěrnou patku dle popisu uvedeného výše. 5 . Zaveďte konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je. 6 . Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že jsou oba indi- kátory Isofi x zelené. 7 . Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě. 8 . Ujistěte se, že indikátor na opěrné patce je teď zelený. 9 . Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta. 10 . Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky. 11 . Posaďte své dítě do dětské autosedačky. 12 . Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části. 13 . Znovu zajistěte přezku pásu, měli byste přitom slyšet zacvaknutí. 14 . Pro utažení pásů zatáhněte za přední seřizovací pásek. 15 . Dbejte na to, aby popruhy nebyly překroucené. 16 . Otočte sedačku do polohy proti směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.- 96 -

2) Velikostní kategorie 76–105cm, min. 15měsíců, max. 18kg, po směru jízdy

1 . Na knofl íku RotationControl nastavte věk dítěte. 2 . Stiskněte obě boční tlačítka konektorů Isofi x, aby se konektory Isofi x podélně vysunuly. 3 . Vyklopte opěrnou patku dle popisu uvedeného výše. 4 . Zaveďte konektory Isofi x k držákům Isofi x v sedadle vozidla a zacvakněte je. 5 . Dětskou autosedačku silně zatlačte na zadní opěradlo sedadla. Ujistěte se, že oba indikátory Isofi x jsou zelené. 6 . Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě. 7 . Ujistěte se, že indikátor na opěrné patce je zelený. 8 . Dětská autosedačka má ve směru jízdy čtyři nastavitelné polohy sezení. 9 . Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta. 10 . Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky. 11 . Posaďte své dítě do dětské autosedačky. 12 . Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části. 13 . Znovu zajistěte přezku pásu, měli byste přitom slyšet zacvaknutí. 14 . Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby popruhy nebyly pře- kroucené. 15 . Otočte sedačku do polohy ve směru jízdy. Zkontrolujte, zda je dětská autosedačka v této po- loze zajištěna.- 98 -

Pro zajištění dlouhé životnosti své dětské autosedačky nepoužívejte k jejímu čištění žádná rozpouš- tědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stav tkaniny a švů. Při praní tkaniny postupujte opatrně podle pokynů na etiketě (viz níže). ÚDRŽBA Pravidelně kontrolujte stav výrobku, zda není poškozen. V případě poškození se dětská autosedačka již nesmí používat a musí být uložena mimo dosah dětí. V případě dotazů a problémů kontaktujte prosím zákaznický servis Osann na tel. č. [phone]. NEBĚLTE Sušení v bubnové su- šičce při nízké teplotě Perte na 30°C, šetrný prací cyklus NEŽEHLETE
