MANUALE UTENTE Hero360 SL Osann

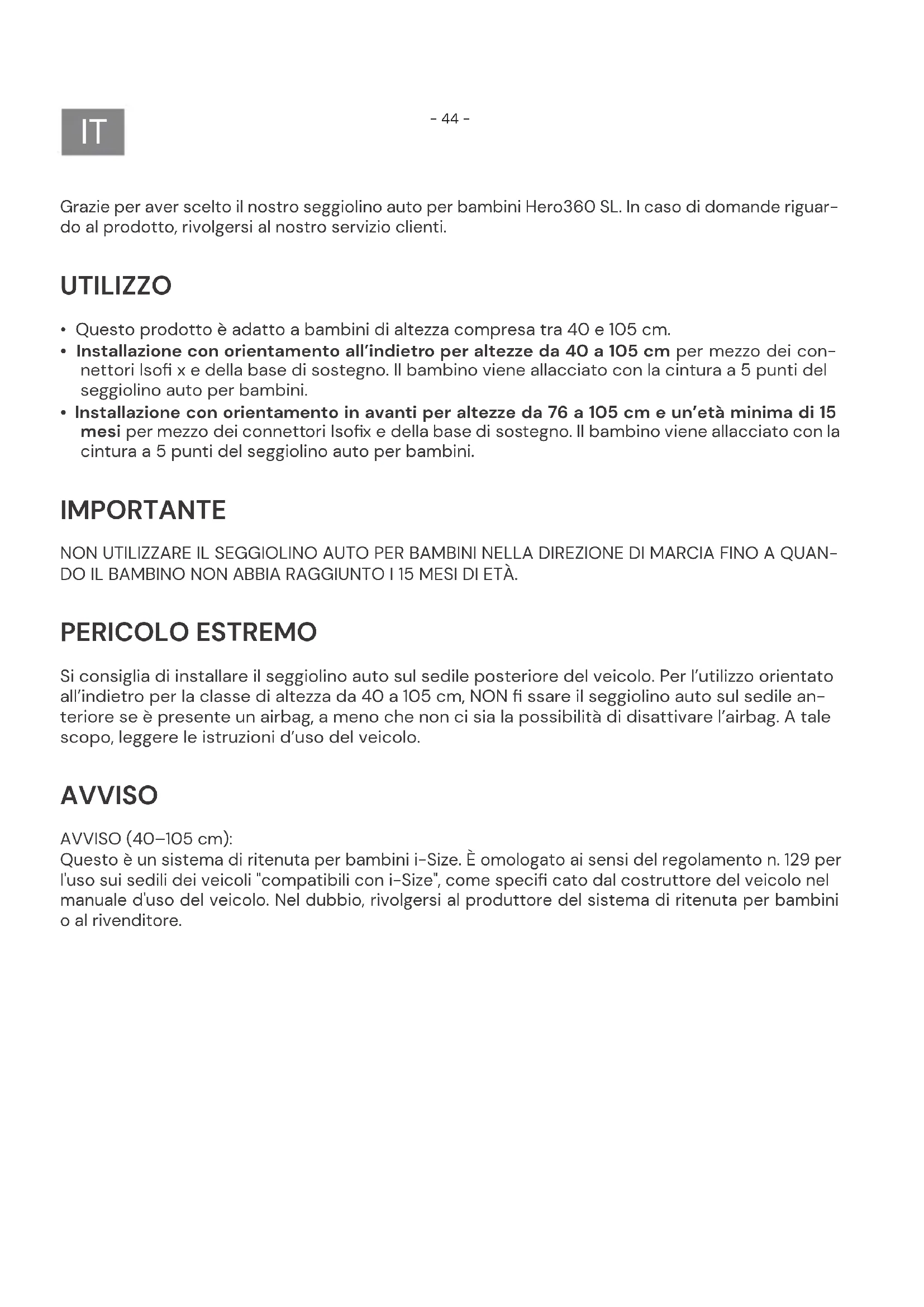

Grazie per aver scelto il nostro seggiolino auto per bambini Hero360 SL. In caso di domande riguar- do al prodotto, rivolgersi al nostro servizio clienti. UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 105 cm.

• Installazione con orientamento all’indietro per altezze da 40 a 105 cm per mezzo dei con- nettori Isofi x e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.

• Installazione con orientamento in avanti per altezze da 76 a 105 cm e un’età minima di 15 mesi per mezzo dei connettori Isofi x e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini. IMPORTANTE NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUAN- DO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. PERICOLO ESTREMO Si consiglia di installare il seggiolino auto sul sedile posteriore del veicolo. Per l’utilizzo orientato all’indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile an- teriore se è presente un airbag, a meno che non ci sia la possibilità di disattivare l’airbag. A tale scopo, leggere le istruzioni d’uso del veicolo. AVVISO AVVISO (40–105 cm): Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n. 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.- 45 -

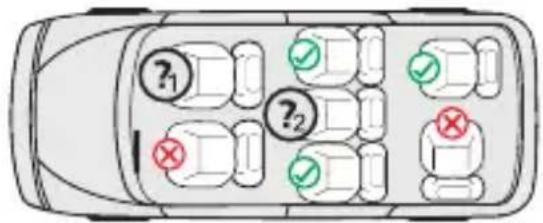

Taglia Direzione di montaggio Installazione Tipo Dispositivo di sicurezza del bambino 40–105 cm Orientato all’indietro Connettori Isofi x e base di sostegno i-Size Cintura a 5 punti del seggiolino auto 76–105 cm Orientato in avanti Connettori Isofi x e base di sostegno i-Size Cintura a 5 punti del seggiolino auto La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

1. Solo se l’airbag può essere disattivato, i connettori Iso-

fi x sono presenti e il sedile è riconosciuto come com- patibile con “i-Size” nel manuale del veicolo.

2. Solo se i connettori Isofi x sono presenti e il sedile è ri-

conosciuto come compatibile con “i-Size” nel manuale del veicolo. Nel dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.- 46 -

• Si prega di leggere attentamente il presente manuale prima dell’uso al fi ne di garantire la sicu- rezza del bambino. Conservare il presente manuale. L’inosservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.

• Per bambini con un peso inferiore ai 18 kg e un’altezza fi no a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 18 kg e un’altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.

• Il seggiolino per bambini può essere orientato in avanti e all’indietro tramite i connettori Isofi x e la base di sostegno. Per l’utilizzo con una base di sostegno, l’altezza massima è di 105 cm e il peso massimo è di 18 kg. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.

• Per l’installazione con Isofi x: leggere attentamente il manuale del costruttore dell’auto.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.

• Non utilizzare questo seggiolino auto in casa. Il seggiolino auto è concepito esclusivamente per l’utilizzo in auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto orientato all’indietro su un sedile anteriore con l’airbag attivato. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto deve essere fi ssato nel veicolo anche quando il bam- bino non vi è seduto.

• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti, che possano causare lesioni in caso di collisione, devono essere fi ssati correttamente.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fi ssino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modifi che o aggiunte al prodotto senza il consenso dell’autorità com- petente. L’inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del vostro bambino.

• Questo seggiolino è progettato per bambini con un'altezza massima di 105 cm. Non sovracca- ricare il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza il rivestimento del sedile.

• Il rivestimento del sedile non deve essere sostituito con un rivestimento diverso da quello raccomandato dal costruttore, in quanto tale rivestimento è parte integrante delle prestazioni di ritenuta.- 47 -

Vista anteriore Poggiatesta Spallina Inserto comfort Centrale Regolazione della cintura Base di sostegno Leva di rotazione e leva di posiziona- mento Estensione connettori Isofi x Guscio del seggiolino Imbottitura per la testa Cintura di ritenuta spalle Ausili di inserimento Isofi x Protettore antiurto laterale Protettore Fibbia Imbottitura della fi bbia Regolazione poggiatesta Connet- tore Isofi x Vista posteriore- 48 -

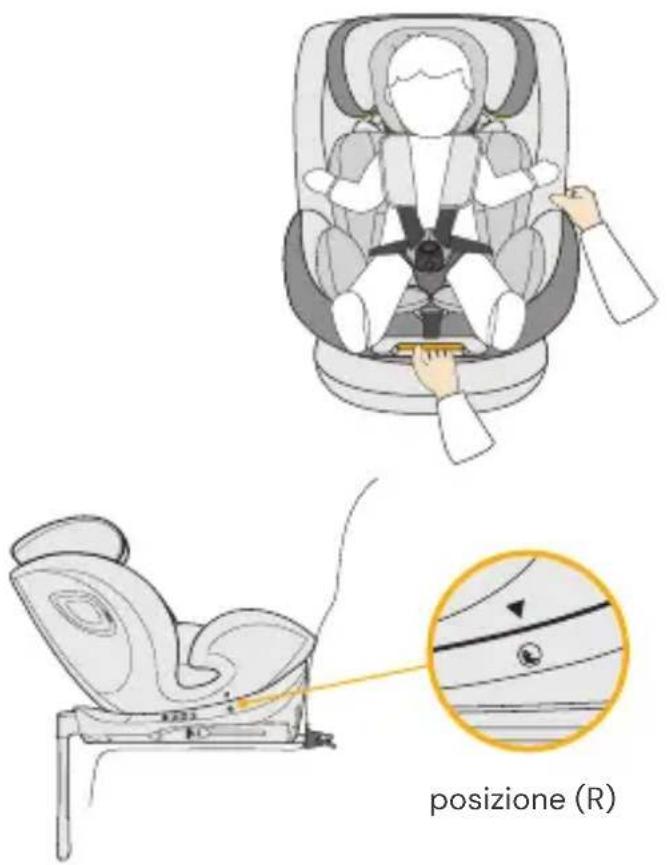

Impostazione dell’angolo di inclina- zione del seggiolino auto

• Azionare con una mano la leva di posiziona- mento posta nella parte anteriore inferiore del guscio del seggiolino.

• Tenere il guscio del seggiolino con l'altra mano e regolare l'angolazione. Sono possibili le seguenti posizioni di seduta: (osservare l’etichetta sul seggiolino) Orientato all’indietro, Altezza 40–105 cm: 1 posizione (R) Orientato in avanti, Altezza 76–105 cm, almeno 15 mesi di età: 4 posizioni (da 1 a 4) Rotazione del seggiolino auto

• Per ruotare il seggiolino quando è installato, azionare la leva di rotazione, che funge anche da leva per regolare la posizione di seduta, e ruotare il seggiolino auto in posizione orientata all’indietro o in avanti.

• La posizione orientata in avanti è adatta sol- tanto a bambini con un’età minima di 15 mesi e un’altezza minima di 76 cm. La posizione orientata all'indietro è progettata per bambini di altezza compresa tra 40 e 105 cm e con un peso massimo di 18 kg.

• La posizione laterale è riservata esclusivamen- te all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio. posizione (R)- 49 -

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nella zona del sedile. Tenere la fi bbia con l’altra mano e slacciare con cautela le cinture allacciate.

• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fi bbia, estrarre le due linguette della fi b- bia e separarle.

• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia. Imbottitura per la testa e inserto comfort

• L’imbottitura per la testa e l'inserto comfort sono progettati per bambini con un'altezza di 40–75 cm.

• Rimuovere entrambi gli inserti non appena il bambino abbia superato l’altezza specifi cata.- 50 -

Regolazione del poggiatesta

• Slacciare la cintura e tirare la leva per la rego- lazione del poggiatesta sul retro del seggiolino auto. Muovere il poggiatesta fi no ad innestarlo all’altezza desiderata.

• Assicurarsi che le cinture di ritenuta spalle fuo- riescano dal seggiolino auto appena sopra le spalle del bambino.

• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato. RotationControl

• Il pulsante RotationControl è impiegato come ausilio di controllo e ha lo scopo di impedire il prematuro uso orientato in avanti del seggioli- no auto.

• Indicare sul pulsante RotationControl (sotto il seggiolino auto) se l'età del bambino è inferiore o superiore a 15 mesi.

• Se il bambino ha meno di 15 mesi, è possibile ruotare il seggiolino solo nella posizione orien- tata all’indietro e laterale. La posizione orientata in avanti è bloccata e non può essere utilizza- ta per i bambini di età inferiore ai 15 mesi. Per poter attivare il pulsante per bambini di età in- feriore ai 15 mesi, ruotare il seggiolino auto per bambini nella posizione orientata all’indietro.

• Se il bambino ha più di 15 mesi e un’altezza superiore a 76 cm, il seggiolino auto può es- sere usato anche nella posizione orientata in avanti. A tale scopo, regolare il pulsante Rota- tionControl.

• Si consiglia di utilizzare il seggiolino auto nella posizione orientata all’indietro il più a lungo possibile, ma almeno fi no a un’età di 15 mesi e fi no a un’altezza minima di 76 cm. Figura esemplifi cativa Lato inferiore del seggiolino

Base di sostegno per la classe di al- tezza 40–105 cm

• Estrarre la base di sostegno posta sotto il seg- giolino auto per bambini. Per i bambini fi no a un’altezza di 105 cm, utilizzare il seggiolino auto per bambini esclusivamente con la base di so- stegno Isofi x aperta insieme ai connettori Isofi x.

• Sollevare il pulsante per la regolazione dell’al- tezza della base di sostegno ed estrarre la base di sostegno telescopica. Assicurarsi che sia completamente a contatto con il pavimento del veicolo.

• Accertarsi che l’indicatore sulla base di soste- gno sia di colore verde. Connettori Isofi x

• Far scorrere gli ausili di inserimento negli at- tacchi Isofi x attraverso la fessura nell’imbot- titura tra schienale e sedile e negli attacchi Isofi x.

• Il lato piatto degli ausili di inserimento deve essere rivolto verso il basso. Questo passaggio non è necessario se il veicolo dispone di ausili di inserimento fi ssi già installati.

• Premere entrambi i pulsanti laterali dei con- nettori Isofi x per estendere in lunghezza i con- nettori Isofi x.

• Far scorrere i connettori Isofi x negli ausili di in- serimento fi nché non scattano in posizione in maniera udibile.

• Far scorrere il seggiolino auto fi no a farlo ade- rire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.- 52 -

1) Classe di altezza 40–105 cm, max. 18 kg, orientato all’indietro- 53 -

1 . Posizionare il seggiolino auto per bambini nella posizione reclinata massima e ruotarlo in modo che si trovi orientato all’indietro e nella posizione R. 2 . Regolare l’età del bambino sul pulsante RotationControl. 3 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connet- tori Isofi x. 4 . Estrarre la base di sostegno come descritto precedentemente. 5 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare. 6 . Far scorrere il seggiolino auto fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde. 7 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 8 . Accertarsi che l’indicatore sulla base di sostegno diventi di colore verde. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 10 . Slacciare la fi bbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino. 11 . Collocare il bambino sul seggiolino auto. 12 . Regolare l’altezza del poggiatesta come descritto in precedenza. 13 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 14 . Tirare la linguetta di regolazione anteriore per stringere le cinture. 15 . Accertarsi che le cinghie non siano attorcigliate. 16 . Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.- 54 -

2) Classe di altezza 76–105 cm, min. 15 mesi, max. 18 kg, orientato in avanti

1 . Regolare l’età del bambino sul pulsante RotationControl. 2 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connet- tori Isofi x. 3 . Estrarre la base di sostegno come descritto precedentemente. 4 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e farli innestare. 5 . Far scorrere il seggiolino auto fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde. 6 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 7 . Accertarsi che l’indicatore sulla base di sostegno sia di colore verde. 8 . Il seggiolino auto per bambini dispone di quattro posizioni di seduta regolabili. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 10 . Slacciare la fi bbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino. 11 . Collocare il bambino sul seggiolino auto per bambini. 12 . Regolare l’altezza del poggiatesta come descritto in precedenza. 13 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 14 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 15 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.- 56 -

PULIZIA Al fi ne di garantire un utilizzo prolungato del seggiolino auto, non utilizzare solventi e detergenti abra- sivi o aggressivi per pulirlo. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull’etichetta (vedi sotto). MANUTENZIONE Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini. In caso di domande o problemi, si prega di contattare il servizio clienti Osann al numero [phone]. NON candeggiare Asciugatura in tamburo a bassa temperatura Lavare a 30 °C, ciclo delicati NON stirare NON lavare a secco
