MANUAL DE USUARIO Hero360 SL Osann

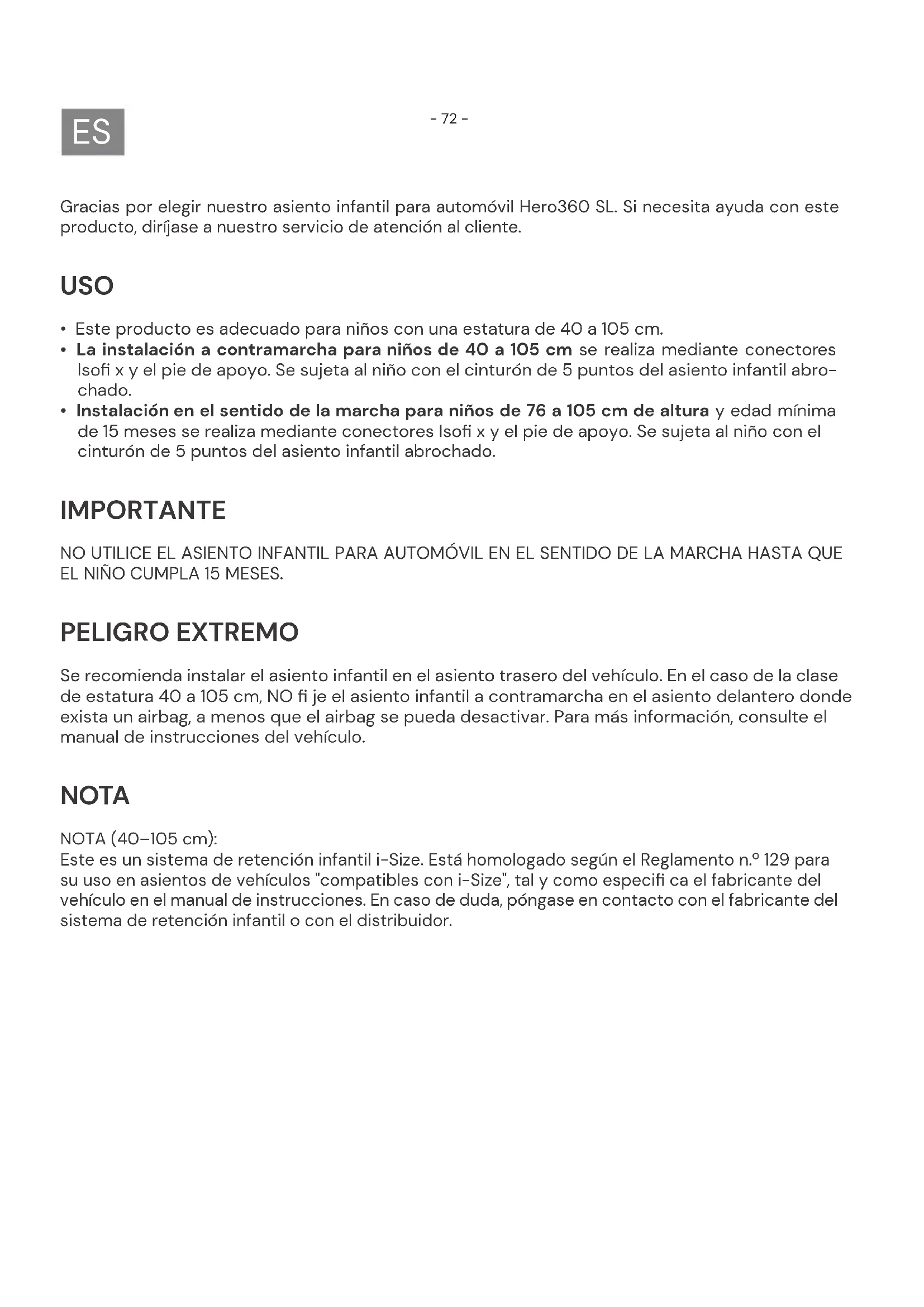

Gracias por elegir nuestro asiento infantil para automóvil Hero360 SL. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente. USO

• Este producto es adecuado para niños con una estatura de 40 a 105 cm.

• La instalación a contramarcha para niños de 40 a 105cm se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abro- chado.

• Instalación en el sentido de la marcha para niños de 76 a 105cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado. IMPORTANTE NO UTILICE EL ASIENTO INFANTIL PARA AUTOMÓVIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES. PELIGRO EXTREMO Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura 40 a 105cm, NO fi je el asiento infantil a contramarcha en el asiento delantero donde exista un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo. NOTA NOTA (40–105 cm): Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.º 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifi ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor.- 73 -

Clase de estatura Sentido de montaje Instalación Tipo Protección del niño 40–105 cm A contra- marcha Conectores Isofi x y pie de apoyo i-Size Cinturón de 5 puntos del asiento infantil 76–105cm En el senti- do de la marcha Conectores Isofi x y pie de apoyo i-Size Cinturón de 5 puntos del asiento infantil La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

1. Solo si el airbag puede desactivarse, si los conectores

Isofi x están presentes y el asiento es reconocido como compatible con i-Sizeen en el manual del vehículo.

2. Solo si los conectores Isofi x están presentes y el asien-

to es reconocido como compatible con i-Size en el manual del coche. En caso de duda, póngase en contacto con el fabricante del asiento para automóvil o con el distribuidor.- 74 -

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.

• El asiento infantil puede utilizarse con el sistema propio de cinturones de 5 puntos solo para niños de menos de 18kg de peso y 105cm de altura.

• El asiento infantil NO puede utilizarse con el sistema de cinturón de 5 puntos para niños con un peso corporal superior a 18kg y una altura superior a 105cm.

• El asiento infantil puede instalarse orientado en el sentido de la marcha y a contramarcha utilizando los conectores Isofi x y el pie de apoyo. Para su uso con un pie de apoyo, la altura máxima es de 105 cm y el peso máximo es de 18 kg. Importante: No instalar en el sentido de la marcha antes de que el niño cumpla 15 meses.

• Para la instalación Isofi x: Asegúrese de leer el manual del fabricante del vehículo.

• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marca- dos en el sistema de retención infantil.

• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un co- che.

• Nunca deje a su hijo sin vigilancia en el asiento.

• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.

• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un ac- cidente.

• Por razones de seguridad, el asiento infantil también debe estar fi jado al vehículo, aunque no haya ningún niño en el asiento infantil.

• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados al cuerpo del niño. Asegúrese también de que los cinturones no estén retorcidos.

• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.

• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben co- locar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.

• Es importante que los cinturones situados más abajo aseguren fi rmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.

• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.

• Este asiento infantil está diseñado para niños con una altura máxima de 105 cm. No sobrecar- gue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.

• El sistema de retención infantil no debe utilizarse sin la funda del asiento.

• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, esta es una parte integral del rendimiento de la retención.- 75 -

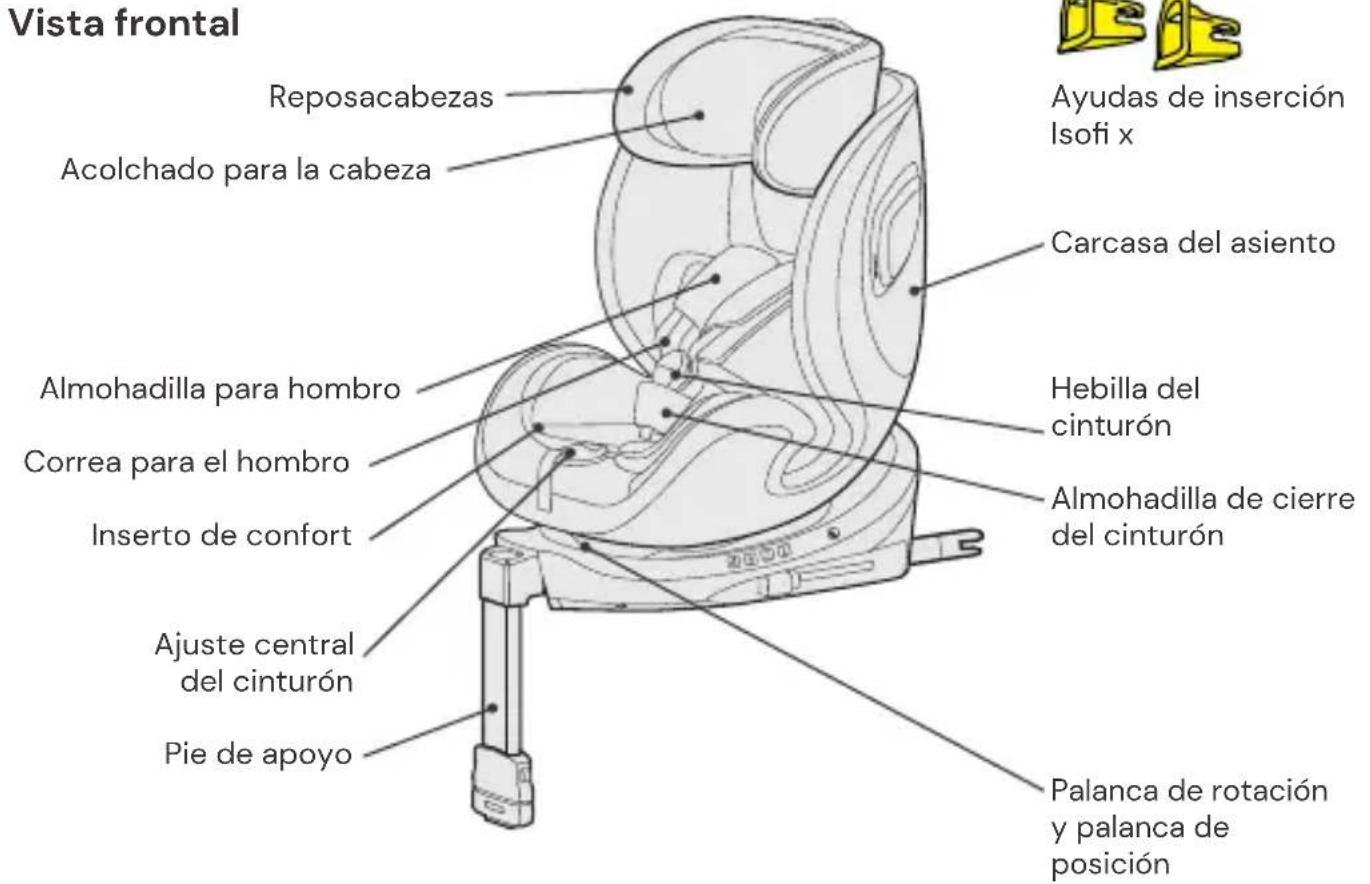

Vista frontal Reposacabezas Almohadilla para hombro Inserto de confort Ajuste central del cinturón Pie de apoyo Palanca de rotación y palanca de posición Extensión del conector Isofi x Carcasa del asiento Acolchado para la cabeza Correa para el hombro Ayudas de inserción Isofi x Protección lateral contra impactos Hebilla del cinturón Almohadilla de cierre del cinturón Ajuste del reposaca- bezas Conector Isofi x Vista trasera- 76 -

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de posición en la parte delantera infe- rior de la carcasa del asiento.

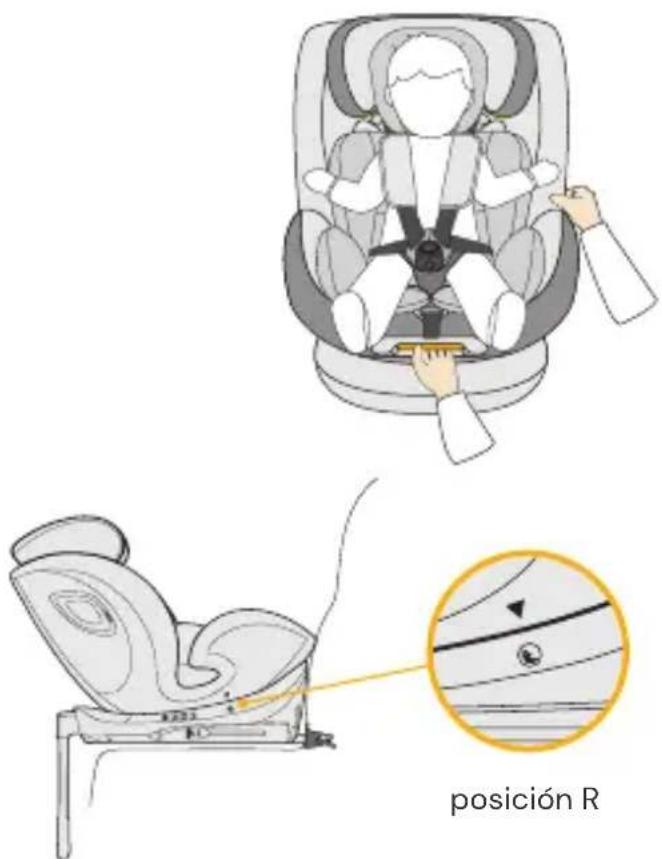

• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo. El asiento se puede colocar de las siguientes maneras: (Por favor, tenga en cuenta la etiqueta del asien- to infantil) A contramarcha, Estatura 40–105 cm: 1 posición (R) En el sentido de la marcha, estatura 76–105cm, edad mín. 15 meses: 4 posiciones (1 a 4) Rotación del asiento infantil

• Para girar el asiento infantil cuando está insta- lado, accione la palanca de rotación que coin- cide con la palanca de ajuste de la posición del asiento y gire el asiento infantil hasta que esté orientado en el sentido de la marcha o a con- tramarcha.

• La posición en el sentido de la marcha es ade- cuada solo para niños con una edad mínima de 15 meses y una altura mínima de 76 cm. La posición a contramarcha está diseñada para niños de 40 a 105cm de altura y un peso máximo de 18 kg.

• La posición lateral solo sirve para facilitar la entrada del niño. Esta posición no debe utili- zarse durante la conducción. posición R- 77 -

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.

• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.

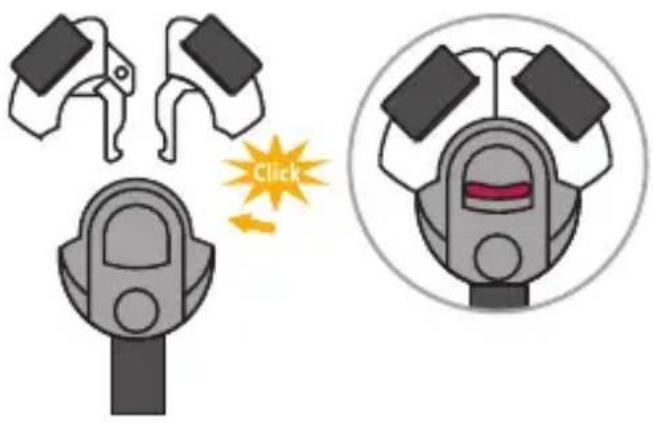

• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de se- guridad e insértelas en la hebilla. Acolchado para la cabeza e inserto de confort

• El acolchado para la cabeza y el inserto de confort están diseñados para bebés con una estatura de 40 a 75 cm.

• Por favor, retire ambos insertos en cuanto su hijo haya superado la estatura especifi cada.- 78 -

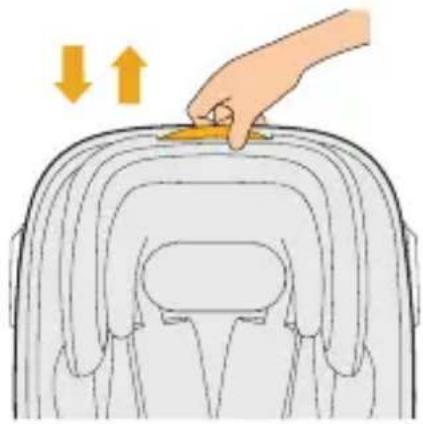

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.

• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.

• Suelte la palanca y asegúrese de que el repo- sacabezas esté encajado. RotationControl

• El botón RotationControl sirve para mejorar el manejo del asiento infantil y está destinado a evitar orientar el asiento infantil hacia delante prematuramente.

• Por favor, indique en el botón RotationControl (parte inferior del asiento para automóvil) si la edad de su hijo es inferior o superior a 15 meses.

• Si el niño tiene menos de 15 meses, solo puede girar el asiento infantil en la posición a contra- marcha y lateralmente. La posición en el sen- tido de la marcha está bloqueada y no puede ser utilizada por niños menores de 15 meses. Para poder activar el botón para niños menores de 15 meses, primero gire el asiento infantil a la posición de contramarcha.

• Si la edad es superior a los 15 meses y la esta- tura es superior a los 76cm, el asiento infantil también puede utilizarse en la posición del sentido de la marcha. Para ello, ajuste el botón RotationControl.

• Se recomienda utilizar el asiento infantil a contramarcha durante el mayor tiempo posi- ble, pero al menos hasta que el niño cumpla 15 meses y mida al menos 76cm. Ejemplo de ilustración Parte inferior asiento infantil

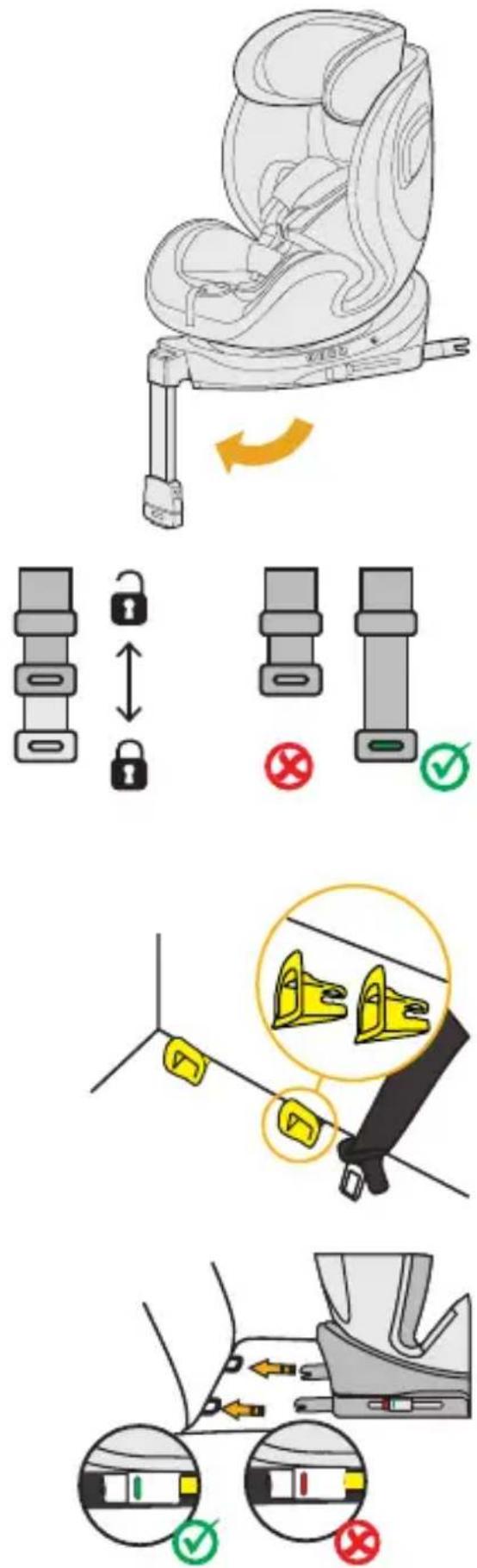

Pie de apoyo para la serie de alturas 40–105 cm

• Despliegue el pie de apoyo debajo del asiento infantil. Para niños con una estatura de has- ta 105cm, el asiento infantil para el automóvil puede utilizarse solo con el pie de apoyo Isofi x extendido junto con los conectores Isofi x.

• Tire hacia arriba de la perilla de ajuste de altu- ra del pie de apoyo y extienda el pie de apoyo telescópico. Asegúrese de que esté completa- mente asentado en el espacio para los pies de su coche.

• Asegúrese de que el indicador del pie de apoyo esté en verde. Conectores Isofi x

• Deslice las ayudas para la inserción a través de la ranura entre el respaldo y el asiento en la tapicería del asiento infantil en los soportes Isofi x.

• El lado plano de las ayudas para la inserción debe estar orientado hacia abajo. Este paso no resulta necesario si el vehículo ya dispone de ayudas para la inserción instaladas.

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conecto- res Isofi x.

• Deslice los conectores Isofi x en las ayudas para la inserción hasta que encajen de forma audible.

• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde.- 80 -

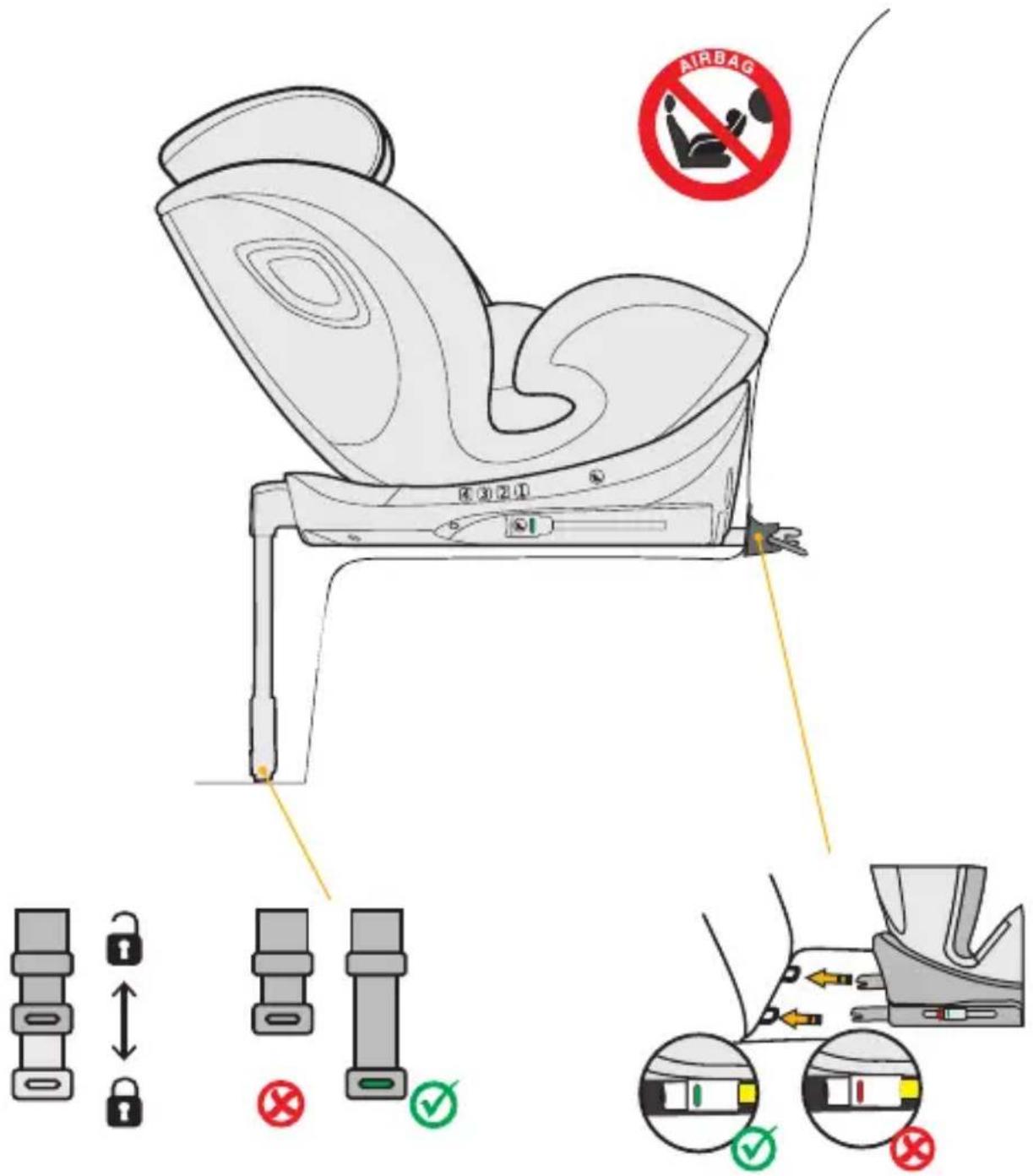

INSTALACIÓN DEL ASIENTO INFANTIL

1) Clase de estatura 40–105 cm, máx. 18 kg, a contramarcha- 81 -

1 . Coloque el asiento infantil en la posición de reclinación máxima y gírelo de modo que apunte a la posición R de asiento a contramarcha. 2 . Ajuste la edad de su hijo en el botón RotationControl. 3 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 4 . Despliegue el pie de apoyo como se ha descrito anteriormente. 5 . Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos. 6 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x estén en verde. 7 . Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche. 8 . Asegúrese de que el indicador del pie de apoyo cambie a verde. 9 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 10 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 11 . Coloque al niño en el asiento infantil. 12 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 13 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 14 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. 15 . Asegúrese de que las correas no estén retorcidas. 16 . Gire el asiento a la posición orientada hacia atrás. Compruebe que el asiento infantil esté bloqueado en esta posición.- 82 -

2) Clase de estatura 76–105 cm, mín. 15 meses, máx. 18 kg, en el sentido de

la marcha IMPORTANTE: NO UTILICE EL ASIENTO INFANTIL PARA AUTOMÓVIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES.

INSTALACIÓN DEL ASIENTO INFANTIL- 83 -

1 . Ajuste la edad de su hijo en el botón RotationControl. 2 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 3 . Despliegue el pie de apoyo como se ha descrito anteriormente. 4 . Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos. 5 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde. 6 . Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche. 7 . Asegúrese de que el indicador del pie de apoyo esté en verde. 8 . El asiento infantil tiene cuatro posiciones de asiento ajustables en el sentido de la marcha. 9 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 10 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 11 . Coloque al niño en el asiento infantil. 12 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 13 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 14 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. 15 . Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición.- 84 -

LIMPIEZA Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las cos- turas después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación). MANTENIMIENTO Compruebe regularmente el estado del producto para detectar posibles daños. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños. Si tiene alguna duda o problema, póngase en contacto con el Servicio de atención al cliente de Osann: [phone].

utilizar lejía Secado en secadora a baja temperatura Lavar a 30°C, ciclo de lavado delicado
