BEDIENUNGSANLEITUNG Hero360 SL Osann

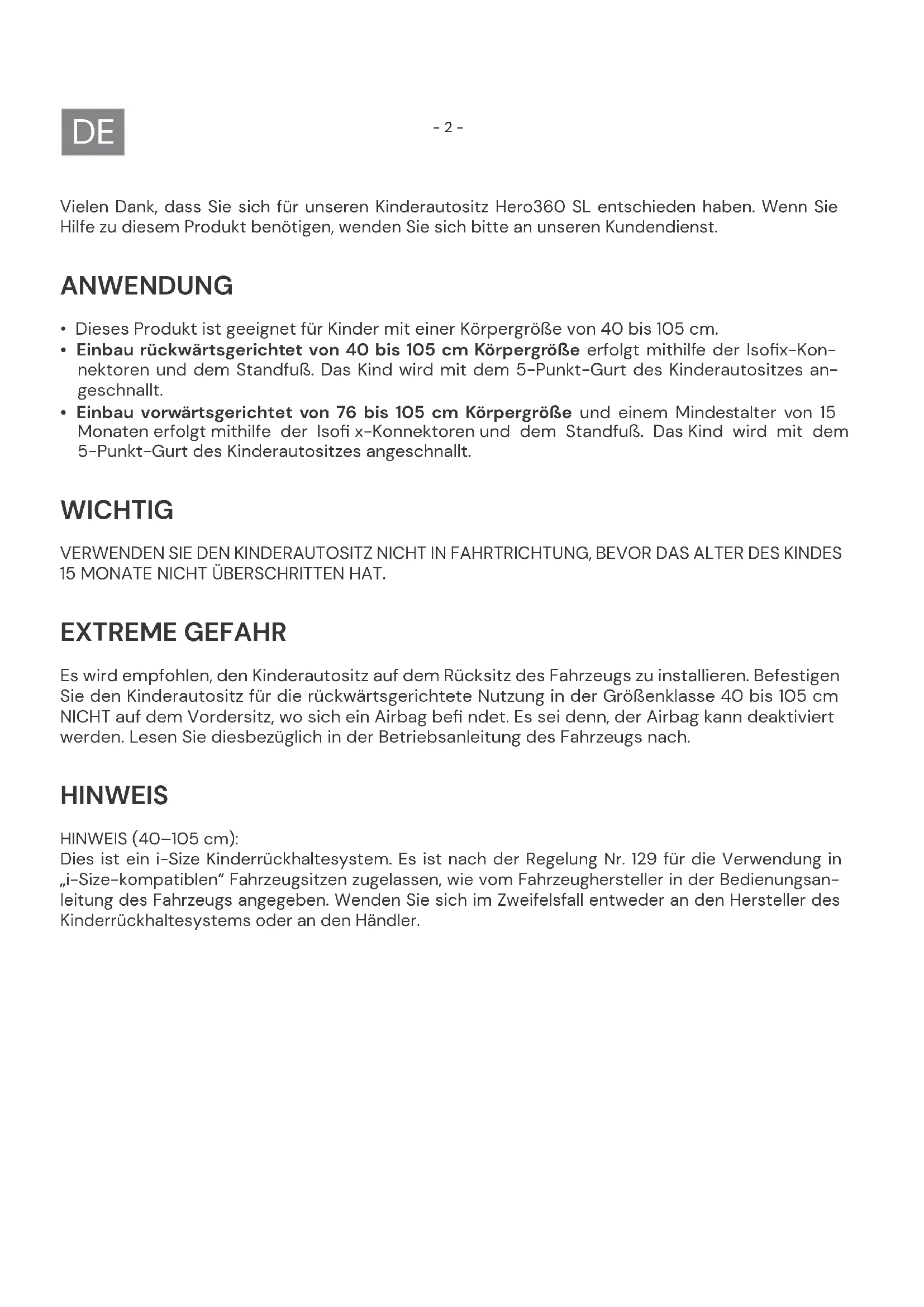

Vielen Dank, dass Sie sich für unseren Kinderautositz Hero360 SL entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst. ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 40 bis 105 cm.

• Einbau rückwärtsgerichtet von 40 bis 105 cm Körpergröße erfolgt mithilfe der Isofi x-Kon- nektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes an- geschnallt.

• Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten erfolgt mithilfe der Isofi x-Konnektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt. WICHTIG VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT. EXTREME GEFAHR Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 40 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag befi ndet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach. HINWEIS HINWEIS (40–105 cm): Dies ist ein i-Size Kinderrückhaltesystem. Es ist nach der Regelung Nr. 129 für die Verwendung in „i-Size-kompatiblen“ Fahrzeugsitzen zugelassen, wie vom Fahrzeughersteller in der Bedienungsan- leitung des Fahrzeugs angegeben. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des Kinderrückhaltesystems oder an den Händler.- 3 -

Größen- klasse Einbau- richtung Installation Typ Sicherung des Kindes 40–105 cm Rückwärts- gerichtet Isofi x-Konnektoren & Standfuß i-Size 5-Punkt-Gurt des Kinderau- tositzes 76–105 cm Vorwärts- gerichtet Isofi x-Konnektoren & Standfuß i-Size 5-Punkt-Gurt des Kinderau- tositzes Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

1. Nur, wenn der Airbag deaktiviert werden kann, Iso-

fi x-Konnektoren vorhanden sind und der Sitzplatz im Pkw-Handbuch als i-Size kompatibel anerkannt ist.

2. Nur, wenn Isofi x-Konnektoren vorhanden sind und der

Sitzplatz im Pkw-Handbuch als i-Size kompatibel an- erkannt ist. Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.- 4 -

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.

• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körper- gewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.

• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.

• Der Kindersitz kann mit den Isofi x-Konnektoren und dem Standfuß rückwärts- und vorwärts- gerichtet eingebaut werden. Für die Verwendung mit Standfuß beträgt die maximale Körper- größe 105 cm und das Maximalgewicht 18 kg. Wichtig: Nicht vorwärtsgerichtet einbauen, bevor das Alter des Kindes 15 Monate nicht überschritten hat.

• Für den Isofi x-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.

• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.

• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Ge- brauch in einem Auto konzipiert.

• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.

• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.

• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen aus- gesetzt war.

• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befi ndet.

• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.

• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.

• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.

• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fi xieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.

• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.

• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 105 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.

• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.

• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.- 5 -

SITZTEILE Vorderansicht Kopfstütze Schulterpolster Komforteinlage Zentrale Gurteinstellung Standfuß Rotationshebel & Positionshebel Isofi x- Konnektor- erweiterung Sitzschale Kopfpolster Schultergurt Isofi x-Ein- führhilfen Seitenauf- prallschutz- Protektor Gurtschloss Gurtschloss- polster Kopfstützen- einstellung Isofi x- Konnektor Rückansicht- 6 -

VERWENDUNG DES KINDERAUTOSITZES

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Positionshebel an der unteren Vorderseite der Sitzschale.

• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein. Folgende Sitzpositionen sind möglich: (Bitte Label am Kindersitz beachten) Rückwärtsgerichtet, Körpergröße 40–105 cm: 1 Position (R) Vorwärtsgerichtet, Körpergröße 76–105 cm, mind. 15 Monate alt: 4 Positionen (1 bis 4) Drehung des Kinderautositzes

• Um den Kinderautositz im eingebauten Zustand zu rotieren, betätigen Sie den Rotationshebel, welches zugleich auch der Hebel für die Ver- stellung der Sitzposition ist und drehen Sie den Kinderautositz in die rückwärts- bzw. vorwärts- gerichtete Position.

• Die vorwärtsgerichtete Position ist nur für Kin- der mit einem Mindestalter von 15 Monaten und einer Mindestgröße von 76 cm geeignet. Die rückwärtsgerichtete Position ist für Kinder von 40 bis 105 cm Körpergröße und einem Ma- ximalgewicht von 18 kg ausgelegt.

• Die seitliche Position ist nur für den erleichter- ten Einstieg des Kindes vorgesehen. Diese Po- sition darf nicht während der Fahrt verwendet werden. Position R- 7 -

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbe- reich. Halten Sie das Gurtschloss mit der an- deren Hand und lockern Sie die angebrachten Gurte vorsichtig.

• Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen heraus und trennen Sie diese.

• Um den Gurt zu verriegeln, verbinden Sie zu- erst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss. Kopfpolster & Komforteinlage

• Das Kopfpolster und die Komforteinlage sind für Babys mit einer Körpergröße von 40–75 cm vorgesehen.

• Bitte entnehmen Sie beide Einlagen, sobald Ihr Kind die genannte Körpergröße überschritten hat.- 8 -

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rück- seite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe ein- rastet.

• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kin- derautositz geführt werden.

• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist. RotationControl

• Der RotationControl Knopf dient als Kontrollhil- fe und soll eine frühzeitige vorwärtsgerichtete Nutzung des Kinderautositzes verhindern.

• Bitte geben Sie am RotationControl Knopf (Un- terseite des Kinderautositzes) an, ob das Alter Ihres Kindes unter oder über 15 Monaten liegt.

• Liegt das Alter unter 15 Monaten, können Sie den Kinderautositz ausschließlich in die rück- wärtsgerichtete sowie seitliche Position dre- hen. Die vorwärtsgerichtete Position ist verrie- gelt und kann für Kinder unter 15 Monaten nicht genutzt werden. Damit Sie den Knopf für Kinder unter 15 Monaten aktivieren können, müssen Sie zuerst den Kinderautositz in die rückwärtsge- richtete Position drehen.

• Liegt das Alter über 15 Monaten und die Kör- pergröße über 76 cm, kann der Kinderautositz auch in der vorwärtsgerichteten Position ge- nutzt werden. Stellen Sie hierzu bitte den Ro- tationControl Knopf um.

• Wir empfehlen, den Kinderautositz so lange wie möglich, mindestens jedoch bis zu einem Alter von 15 Monaten sowie einer Körpergröße von mindestens 76 cm, rückwärtsgerichtet zu nutzen. Beispielabbildung Unterseite Kindersitz

Standfuß für Größenklasse 40–105

• Klappen Sie den Standfuß unterhalb des Kin- derautositzes heraus. Für Kinder bis zu einer Körpergröße von 105 cm darf der Kinderau- tositz ausschließlich mit ausgeklapptem Iso- fi x-Standfuß zusammen mit den Isofi x-Kon- nektoren genutzt werden.

• Ziehen Sie den Knopf zur Höhenverstellung des Standfußes nach oben und fahren Sie den Te- leskop-Standfuß aus. Achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws auf- liegt.

• Achten Sie darauf, dass die Anzeige am Stand- fuß Grün anzeigt. Isofi x-Konnektoren

• Schieben Sie die Einführhilfen durch den Schlitz zwischen Rückenlehne und Sitz in der Polsterung des Autositzes in die Isofi x-Halte- rungen.

• Die fl ache Seite der Einführhilfen muss dabei nach unten zeigen. Dieser Schritt ist nicht er- forderlich, falls das Fahrzeug über fest installier- te Einführhilfen verfügt.

• Drücken Sie beide seitlichen Isofi x-Konnektor- knöpfe, um die Isofi x-Konnektoren in der Länge auszufahren.

• Schieben Sie die Isofi x-Konnektoren in die Ein- führhilfen, bis sie hörbar einrasten.

• Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie dar- auf, dass beide Isofi x-Anzeigen auf Grün um- schalten.- 10 -

EINBAU DES KINDERAUTOSITZES

1) Größenklasse 40–105 cm, max. 18 kg, rückwärtsgerichtet- 11 -

1 . Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass er in rückwärtsgerichteter Ausrichtung auf die Sitzposition R zeigt. 2 . Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein. 3 . Drücken Sie beide seitlichen Isofi x-Konnektorknöpfe, um die Isofi x-Konnektoren in der Länge auszufahren. 4 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 5 . Führen Sie die Isofi x-Konnektoren zu den Isofi x-Halterungen am Pkw-Autositz und lassen Sie diese einrasten. 6 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün sind. 7 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws aufl iegt. 8 . Achten Sie darauf, dass die Anzeige am Standfuß auf Grün umschaltet. 9 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 10 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 11 . Setzen Sie Ihr Kind in den Kinderautositz. 12 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 13 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 14 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. 15 . Achten Sie darauf, dass die Riemen nicht verdreht sind. 16 . Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.- 12 -

2) Größenklasse 76–105 cm, mind. 15 Monate, max. 18 kg, vorwärtsgerichtet

WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT.

EINBAU DES KINDERAUTOSITZES- 13 -

1 . Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein. 2 . Drücken Sie beide seitlichen Isofi x-Konnektorknöpfe, um die Isofi x-Konnektoren in der Länge auszufahren. 3 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 4 . Führen Sie die Isofi x-Konnektoren zu den Isofi x-Halterungen am Pkw-Autositz und lassen Sie diese einrasten. 5 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofi x-Anzeigen auf Grün umschalten. 6 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws aufl iegt. 7 . Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt. 8 . Der Kinderautositz verfügt in Fahrtrichtung über vier einstellbare Sitzpositionen. 9 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 10 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 11 . Setzen Sie Ihr Kind in den Kinderautositz. 12 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 13 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 14 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. 15 . Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.- 14 -

REINIGUNG Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen. INSTANDHALTUNG Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern auf- zubewahren. Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone]. NICHT bleichen Trommeltrocknen bei niedriger Temperatur Waschen bei 30 °C, Schonwaschgang NICHT bügeln NICHT chemisch reinigen
