BEDIENUNGSANLEITUNG Turai360 SL Osann

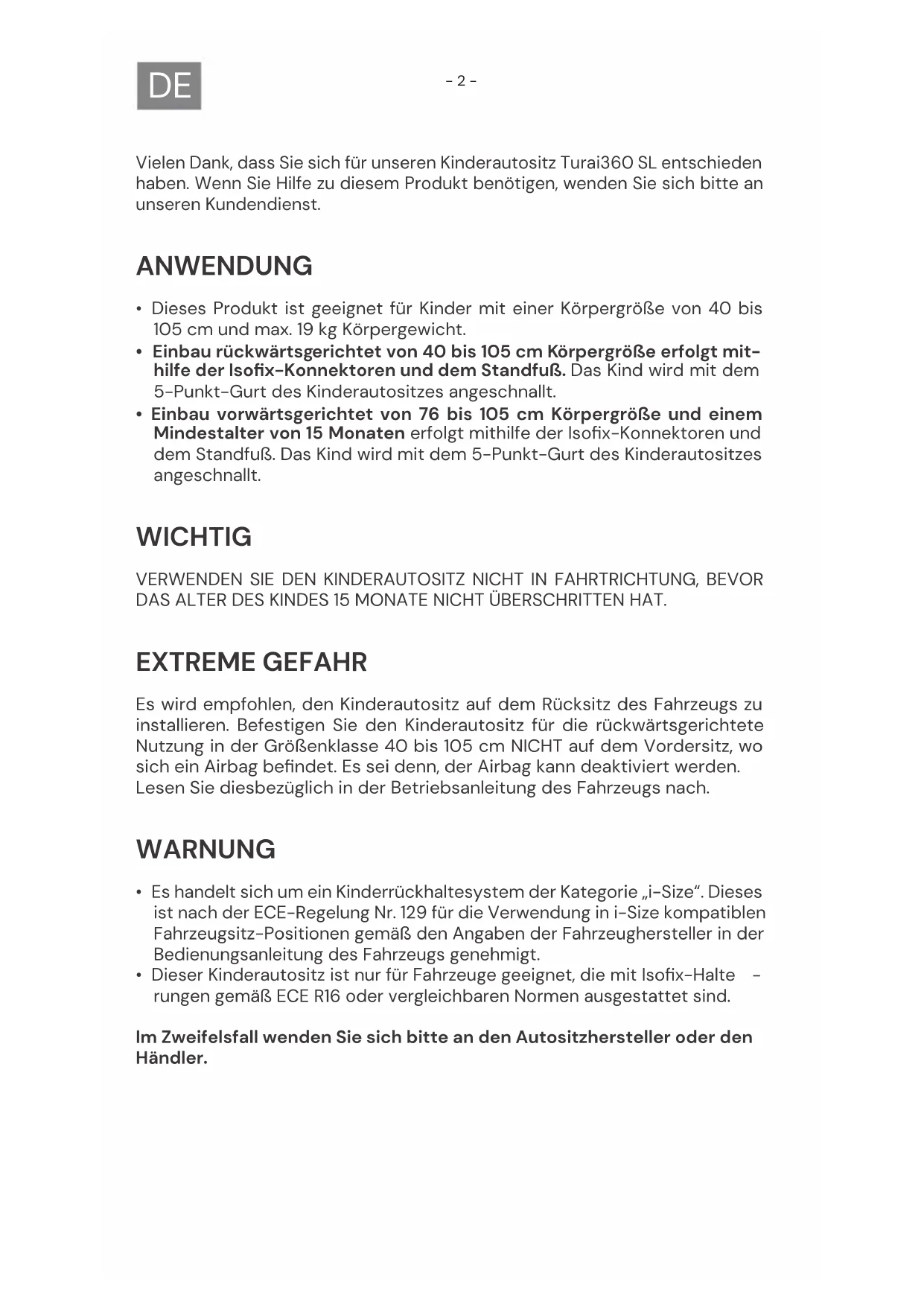

Vielen Dank, dass Sie sich für unseren Kinderautositz Turai360 SL entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst. ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 40 bis 105 cm und max. 19 kg Körpergewicht.

• Einbau rückwärtsgerichtet von 40 bis 105 cm Körpergröße erfolgt mit- hilfe der Isox-Konnektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.

• Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten erfolgt mithilfe der Isox-Konnektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt. WICHTIG VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT. EXTREME GEFAHR Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 40 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag bendet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach. WARNUNG

• Es handelt sich um ein Kinderrückhaltesystem der Kategorie „i-Size“. Dieses ist nach der ECE-Regelung Nr. 129 für die Verwendung in i-Size kompatiblen Fahrzeugsitz-Positionen gemäß den Angaben der Fahrzeughersteller in der Bedienungsanleitung des Fahrzeugs genehmigt.

• Dieser Kinderautositz ist nur für Fahrzeuge geeignet, die mit Isox-Halte

rungen gemäß ECE R16 oder vergleichbaren Normen ausgestattet sind. Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.- 3 -

Größen- klasse Einbau- richtung Installation Typ Sicherung des Kindes 40–105

Rückwärts- gerichtet Isox-Konnektoren & Standfuß i-Size Universal Isox 5-Punkt-Gurt des Kinder

Vorwärts- gerichtet Isox-Konnektoren & Standfuß i-Size Universal Isox 5-Punkt-Gurt des Kinder

autositzes Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

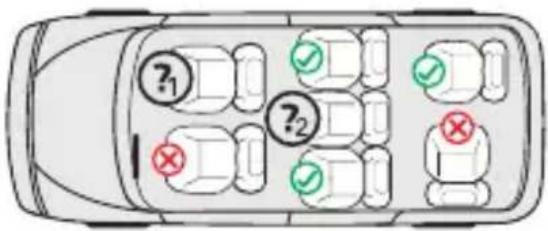

1. Nur, wenn der Airbag deaktiviert

werden kann, Isox-Konnektoren vorhanden sind und der Sitzplatz im Pkw-Handbuch als i-Size kom

patibel anerkannt ist.

2. Nur, wenn Isox-Konnektoren vor

handen sind und der Sitzplatz im Pkw-Handbuch als i-Size kompa

tibel anerkannt ist.- 4 -

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.

• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 19 kg und einer Körpergröße bis 105 cm verwendet werden.

• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 19 kg und einer Körpergröße von über 105 cm verwendet werden.

• Der Kindersitz kann mit den Isox-Konnektoren und dem Standfuß rückwärts- und vorwärtsgerichtet eingebaut werden. Wichtig: Nicht vorwärtsgerichtet einbauen, bevor das Alter des Kindes 15 Monate nicht überschritten hat.

• Für den Isox-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.

• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem ge- kennzeichnet sind.

• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.

• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.

• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.

• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.

• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz bendet.

• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahr- zeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.

• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.

• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müs- sen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.

• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest xieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.

• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der In- stallationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.

• Dieser Kindersitz wurde für Kinder mit einem Gewicht bis zu 19 kg konzi- piert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.

• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.

• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller emp- fohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.- 5 -

SITZTEILE Vorderansicht Kopfstütze Komforteinlage Schultergurt Zentrale Gurteinstellung Positionshebel Rotationshebel Isox- Konnektor- erweiterung Sitzschale Kopfpolster Schulterpolster Isox-Station Isox-Ein- führhilfen Seitenauf- prallschutz- Protektor Standfuß Gurtschloss Gurtschloss- polster Kopfstützen- einstellung Isox- Konnektor- 6 -

VERWENDUNG DES KINDERAUTOSITZES

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Positionshebel an der unteren Vor- derseite der Sitzschale.

• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein. Folgende Sitzpositionen sind möglich: (Bitte Label am Kindersitz beachten) Rückwärtsgerichtet, Körpergröße 40–105 cm, 1 Position (R) Vorwärtsgerichtet, Körpergröße 76–105 cm, mind. 15 Monate alt, 3 Positionen (1–3) Drehung des Kinderautositzes

• Um den Kinderautositz im eingebauten Zustand zu rotieren, betätigen Sie den Rotationshebel vorne an der Basissta

tion und drehen Sie den Kinderautositz in die rückwärts- bzw. vorwärtsgerich

• Die vorwärtsgerichtete Position ist nur für Kinder mit einem Mindestalter von 15 Monaten und einer Mindestgröße von 76 cm geeignet. Die rückwärtsge

richtete Position ist für Kinder von 40 bis 105 cm Körpergröße und einem Maximalgewicht von 19 kg ausgelegt.

• Die seitliche Position ist nur für den erleichterten Einstieg des Kindes vorgesehen. Diese Position darf nicht während der Fahrt verwendet werden. 123R- 7 -

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurt

verstellung im Sitzbereich. Halten Sie das Gurtschloss mit der ande

ren Hand und lockern Sie die ange- brachten Gurte vorsichtig.

• Ziehen Sie an der vorderen Einstell- lasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen he

raus und trennen Sie diese.

• Um den Gurt zu verriegeln, verbin- den Sie zuerst die beiden Schnal- lenzungen und stecken Sie diese zusammen in das Gurtschloss.- 8 -

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Be- wegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.

• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.

• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist. RotationControl

• Der RotationControl Knopf dient als Kont- rollhilfe und soll eine frühzeitige vorwärts- gerichtete Nutzung des Kinderautositzes verhindern.

• Bitte geben Sie am RotationControl Knopf (Unterseite des Kinderautositzes) an, ob das Alter Ihres Kindes unter oder über 15 Monaten liegt.

• Liegt das Alter unter 15 Monaten, können Sie den Kinderautositz ausschließlich in die rückwärtsgerichtete sowie seitliche Position drehen. Die vorwärtsgerichtete Position ist verriegelt und kann für Kinder unter 15 Monaten nicht genutzt werden.

• Liegt das Alter über 15 Monaten und die Körpergröße über 76 cm, kann der Kinderautositz auch in der vorwärtsge- richteten Position genutzt werden. Stel- len Sie hierzu bitte den RotationControl Knopf um.

• Wir empfehlen, den Kinderautositz so lange wie möglich, mindestens jedoch bis zu einem Alter von 15 Monaten so

wie einer Körpergröße von mindestens 76 cm, rückwärtsgerichtet zu nutzen. < 15 M 40–105 cm > 15 M 76–105 cm Beispielabbildung Unterseite Kindersitz < 15 M40–105 cm> 15 M76–105 cm- 9 -

• Schieben Sie die Einführhilfen durch den Schlitz zwischen Rückenlehne und Sitz in der Polsterung des Autositzes in die Iso- x-Halterungen.

• Die ache Seite der Einführhilfen muss dabei nach unten zeigen. Dieser Schritt ist nicht erforderlich, falls das Fahrzeug über fest installierte Einführhilfen verfügt.

• Drücken Sie beide seitlichen Isox-Kon- nektorknöpfe, um die Isox-Konnektoren in der Länge auszufahren.

• Schieben Sie die Isox-Konnektoren in die Einführhilfen, bis sie hörbar einrasten.

• Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isox-Anzeigen auf Grün umschalten. Standfuß

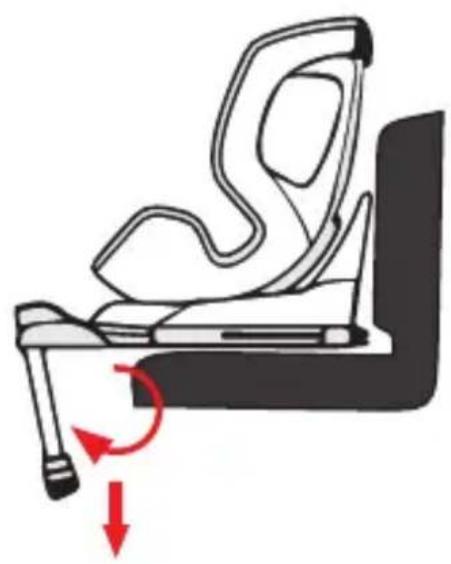

• Klappen Sie den Standfuß unterhalb des Kinderautositzes heraus. Für Kinder bis zu einer Körpergröße von 105 cm darf der Kinderautositz ausschließlich mit ausge

klapptem Isox-Standfuß zusammen mit den Isox-Konnektoren genutzt werden. Eine Nutzung des Kinderautositzes nur mit Isox-Konnektoren ist nicht erlaubt.

• Drücken Sie den Knopf zur Höhenver- stellung des Standfußes und fahren Sie den Teleskop-Standfuß aus. Achten Sie darauf, dass dieser vollständig im Fuß- raum Ihres Pkws auiegt.

• Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.- 10 -

Kopfpolster & Komforteinlage

• Das Kopfpolster und die Komfortein- lage sind für Babys mit einer Körper- größe von 40–60 cm vorgesehen.

• Bitte entnehmen Sie beide Einlagen, sobald Ihr Kind die genannte Körper- größe überschritten hat.- 11 -

EINBAU DES KINDERAUTOSITZES

1) Größenklasse 40–105 cm, max. 19 kg, rückwärtsgerichtet

1 . Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein. 2 . Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass er in rückwärtsgerichteter Ausrichtung auf die kreisrunde Sitzposition (R) zeigt. 3 . Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnek- toren in der Länge auszufahren. 4 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 5 . Führen Sie die Isox-Konnektoren zu den Isox-Halterungen am Pkw-Auto- sitz und lassen Sie diese einrasten. 6 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isox-Anzeigen auf Grün sind. 7 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws auiegt. 8 . Achten Sie darauf, dass die Anzeige am Standfuß auf Grün umschaltet. 9 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 10 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 11 . Setzen Sie Ihr Kind in den Kinderautositz. 12 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 13 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 14 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. 15 . Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.- 12 -

2) Größenklasse 76–105 cm, mind. 15 Monate, max. 19 kg,

vorwärtsgerichtet WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT. 1 . Stellen Sie am RotationControl Knopf das Alter Ihres Kindes ein. 2 . Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnek- toren in der Länge auszufahren. 3 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 4 . Führen Sie die Isox-Konnektoren zu den Isox-Halterungen am Pkw-Auto- sitz und lassen Sie diese einrasten. 5 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isox-Anzeigen auf Grün umschalten. 6 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws auiegt. 7 . Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt. 8 . Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpo- sitionen. 9 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 10 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 11 . Setzen Sie Ihr Kind in den Kinderautositz. 12 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 13 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 14 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. 15 . Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.

EINBAU DES KINDERAUTOSITZES- 13 -

REINIGUNG Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwen- den Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen. INSTANDHALTUNG Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren. Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone]. NICHT bleichen Trommeltrocknen bei niedriger Temperatur Waschen bei 30 °C, Schonwaschgang NICHT bügeln NICHT chemisch reinigen

Uwww.osann.de Osann GmbH Gewerbestr. 22 D-78244 Gottmadingen Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Version A | FB-959 | 30.03.2022
