NÁVOD K OBSLUZE Turai360 SL Osann

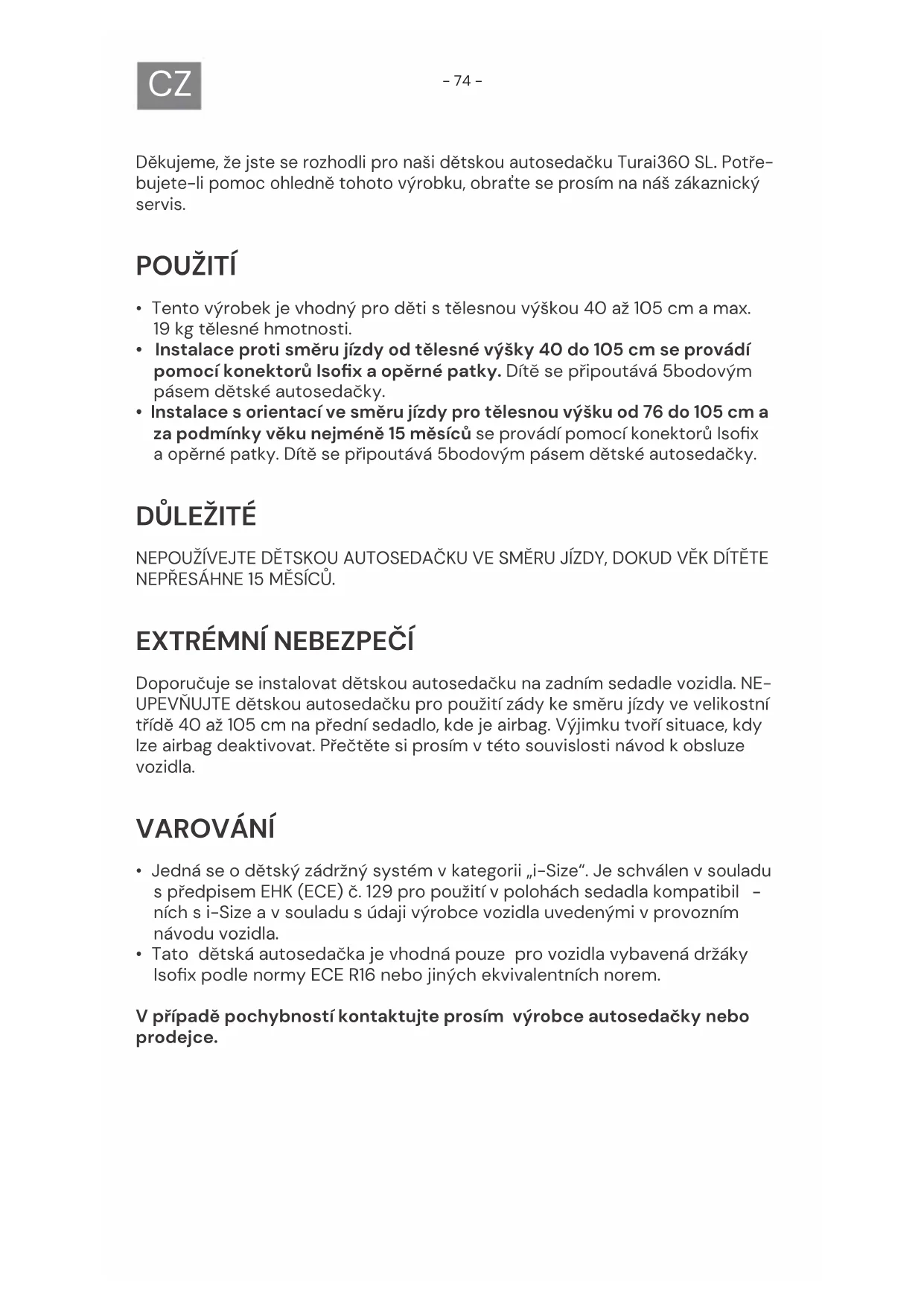

Děkujeme, že jste se rozhodli pro naši dětskou autosedačku Turai360 SL. Potře- bujete-li pomoc ohledně tohoto výrobku, obraťte se prosím na náš zákaznický servis. POUŽITÍ

• Tento výrobek je vhodný pro děti s tělesnou výškou 40 až 105 cm a max. 19 kg tělesné hmotnosti.

• Instalace proti směru jízdy od tělesné výšky 40 do 105 cm se provádí pomocí konektorů Isox a opěrné patky. Dítě se připoutává 5bodovým pásem dětské autosedačky.

• Instalace s orientací ve směru jízdy pro tělesnou výšku od 76 do 105 cm a za podmínky věku nejméně 15 měsíců se provádí pomocí konektorů Isox a opěrné patky. Dítě se připoutává 5bodovým pásem dětské autosedačky.

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. NE- UPEVŇUJTE dětskou autosedačku pro použití zády ke směru jízdy ve velikostní třídě 40 až 105 cm na přední sedadlo, kde je airbag. Výjimku tvoří situace, kdy lze airbag deaktivovat. Přečtěte si prosím v této souvislosti návod k obsluze vozidla. VAROVÁNÍ

• Jedná se o dětský zádržný systém v kategorii „i-Size“. Je schválen v souladu s předpisem EHK (ECE) č. 129 pro použití v polohách sedadla kompatibil

ních s i-Size a v souladu s údaji výrobce vozidla uvedenými v provozním návodu vozidla.

• Tato dětská autosedačka je vhodná pouze pro vozidla vybavená držáky Isox podle normy ECE R16 nebo jiných ekvivalentních norem. V případě pochybností kontaktujte prosím výrobce autosedačky nebo prodejce.- 75 -

Velikostní třída Směr montáže Instalace Typ Jištění dítěte 40-105

Zpět orientované Konektory Isox a opěrná patka i-Size univer- zální Isox 5bodový pás dětské auto- sedačky 76–105

Čelně orientované Konektory Isox a opěrná patka i-Size univer- zální Isox 5bodový pás dětské auto- sedačky Níže uvedená tabulka poskytuje informace o připojovacích zařízeních a metodách:

1. Pouze pokud lze airbag deaktivovat,

jsou k dispozici konektory Isox a sedadlo je v příručce k automobilu uvedeno jako kompatibilní s řadou i-Size.

2. Pouze pokud jsou k dispozici ko-

nektory Isox a sedadlo je v pří- ručce k automobilu uvedeno jako kompatibilní s řadou i-Size.- 76 -

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů v této příručce může vést k vážnému zranění vašeho dítěte.

Dětská sedačka se může používat s vlastním 5bodovým pásovým systémem jen pro děti s hmotností méně než 19 kg a tělesnou výškou do 105 cm.

• Dětská sedačka se NEMŮŽE používat s 5bodovým pásovým systémem pro děti s hmotností více než 19 kg a tělesnou výškou přes 105 cm.

• Dětská sedačka může být namontována s konektory Isox a opěrnou patkou proti směru jízdy i ve směru jízdy. Důležité: Nemontujte ve směru jízdy, pokud věk dítěte ještě nepřesáhl 15 měsíců.

• Pro montáž Isox: Nezapomeňte si přečíst příručku výrobce automobilu.

• Nepoužívejte žádné jiné nosné dotykové body než ty, které jsou popsány v návodu a jsou vyznačeny v dětském zádržném systému.

• Nepoužívejte tuto dětskou autosedačku doma. Byla totiž navržena výhradně k použití v autě.

• Nikdy nenechávejte své dítě v sedačce bez dozoru.

• Neumísťujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airbagem. Může to mít za následek těžká poranění nebo usmrcení.

• Dětskou sedačku musíte vyměnit, pokud byla při nehodě vystavena silnému namáhání.

• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle připev- něna také tehdy, když v dětské autosedačce nesedí žádné dítě.

• Vždy se ujistěte, že všechny pásy, které drží dětskou autosedačku ve vozidle, jsou upevněny, a že všechny pásy, jež zadržují dítě, jsou přizpůsobeny tělu dítěte. Kromě toho se ujistěte, že pásy nejsou překrouceny.

• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.

• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým seda- dlem nebo dveřmi vozidla.

• Je důležité, aby hluboko umístěné pásy pevně xovaly pánev dítěte. Aby se předešlo riziku pádu, mělo by být vaše dítě vždy připoutáno.

• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušného úřadu. Nedodržení pokynů pro instalaci od výrobce dětského zádržného systému je rovněž nebezpečné pro bezpečnost vašeho dítěte.

• Tato dětská sedačka byla navržena pro děti s hmotností do 19 kg. Nikdy nepřetěžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších nákladů.

• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.

• Potah sedačky nesmí být nahrazen jiným než tím, který doporučuje výrobce, protože tento potah sedačky je nedílnou součástí zádržného systému.- 77 -

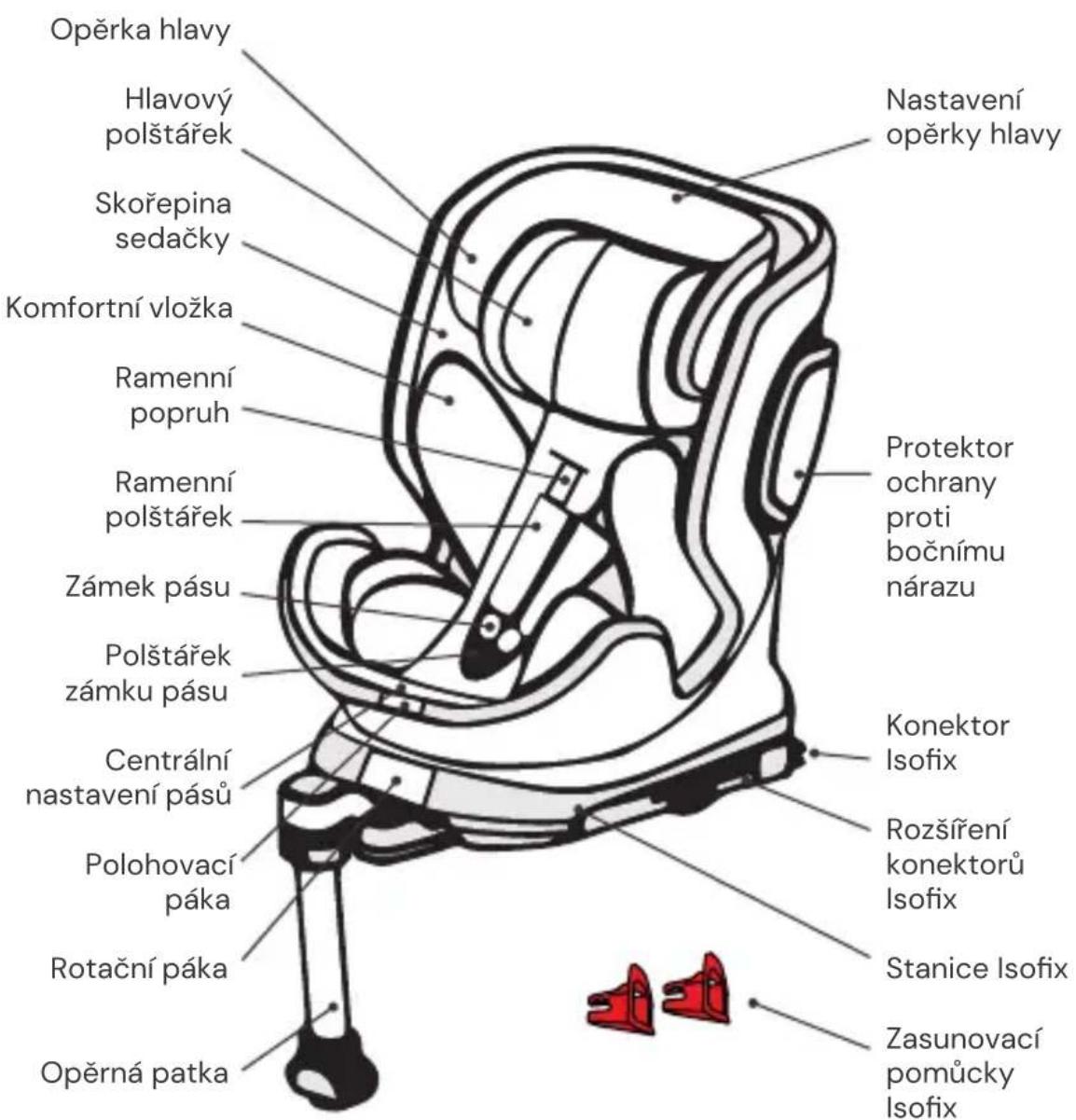

Čelní pohled Opěrka hlavy Komfortní vložka Ramenní popruh Centrální nastavení pásů Polohovací páka Rotační páka Rozšíření konektorů Isox Skořepina sedačky Hlavový polštářek Ramenní polštářek Stanice Isox Zasunovací pomůcky Isox Protektor ochrany proti bočnímu nárazu Opěrná patka Zámek pásu Polštářek zámku pásu Nastavení opěrky hlavy Konektor Isox- 78 -

Nastavení úhlu sklonu dětské autosedačky

• Jednou rukou aktivujte polohovací páku na spodní přední straně skoře- piny sedačky.

• Druhou rukou držte skořepinu sedačky a upravte úhel. Možné jsou následující polohy sedačky: (podívejte se prosím na štítek na dětské sedačce) Orientace proti směru jízdy, tělesná výška 40-105 cm, 1 poloha (R) Orientace ve směru jízdy, tělesná výška 76–105 cm, min. věk 15 měsíců, 3 polohy (1-3) Otáčení dětské autosedačky

• Když chcete dětskou autosedačkou otáčet v namontovaném stavu, akti

vujte rotační páku směrem dopředu na základně a otočte dětskou autosedač

ku do polohy proti směru jízdy, resp. po směru jízdy.

• Poloha s orientací ve směru jízdy je vhodná jenom pro děti ve věku nej

méně 15 měsíců a s minimální tělesnou výškou 76 cm. Poloha proti směru jízdy je určena pro děti od 40 do 105 cm tělesné výšky a maximální hmotnosti 19 kg.

• Boční poloha má pouze usnadnit na- stupování dítěte. Tato poloha se nesmí používat za jízdy

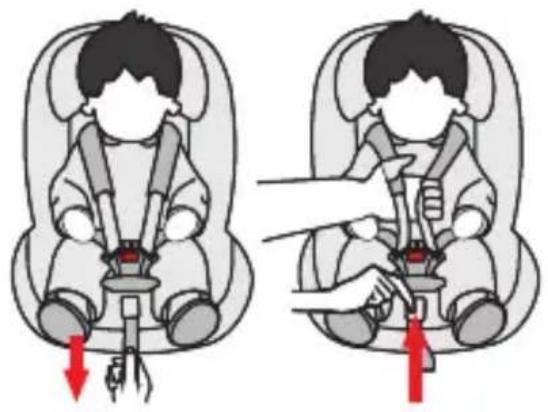

• Chcete-li pás uvolnit, jednou rukou stiskněte tlačítko seřízení pásu v oblasti sedadla. Zámek pásu dru

hou rukou držte a opatrně uvolněte upevněné pásy.

• Zatáhněte za přední seřizovací spo- nu, abyste napnuli pásy. Dbejte na to, aby popruhy nebyly překrou

cené. Otevření/uzavření pásu

• Chcete-li pás otevřít, stiskněte knoík zámku pásu, odtáhněte ja- zýčky přezky od sebe a rozpojte je.

• Chcete-li pás uzavřít, nejprve spoj- te oba jazýčky přezky a poté je spolu vsuňte do zámku pásu.- 80 -

Nastavení opěrky hlavy

Povolte pás a zatáhněte páčku pro na- stavení opěrky hlavy na zadní straně dětské autosedačky. Posouvejte opěrku hlavy a ve správné výšce ji zacvakněte.

• Dbejte na to, aby byly ramenní pásy ve- deny z dětské autosedačky těsně nad rameny dítěte.

• Uvolněte páčku a ujistěte se, že opěrka hlavy zacvakla. RotationControl

• Knoík RotationControl slouží jako kont- rolní pomůcka, jejímž úkolem je zabránit příliš brzkému používání dětské autose- dačky s orientací ve směru jízdy.

• Na knoíku RotationControl (spodní stra- na dětské autosedačky) prosím uveďte, zda věk vašeho dítěte činí méně nebo více než 15 měsíců.

• Je-li věk dítěte nižší než 15 měsíců, může

te dětskou autosedačku otočit výhradně do polohy proti směru jízdy nebo do boční polohy. Poloha s orientací ve směru jízdy je zablokovaná, neboť se nesmí po

užívat pro děti mladší 15 měsíců.

• Činí-li věk dítěte více než 15 měsíců a jeho výška více než 76 cm, může být dětská autosedačka používána také ve směru jíz

dy. K tomu prosím knoík RotationControl přestavte.

• Doporučujeme používat dětskou auto- sedačku pokud možno nejdéle, alespoň však do věku 15 měsíců a výšky nejméně 76 cm, proti směru jízdy. < 15 M 40–105 cm > 15 M 76–105 cm Ilustrační obrázek spodní strany dětské sedačky < 15 M40–105 cm> 15 M76–105 cm- 81 -

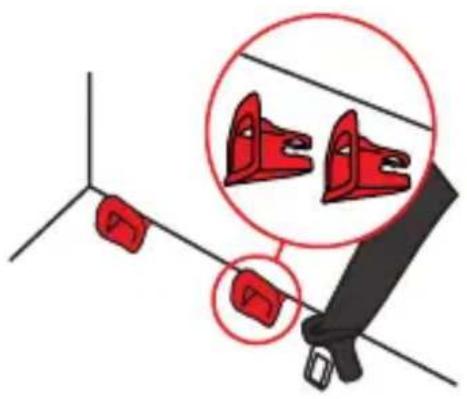

• Zasuňte zaváděcí pomůcky skrz otvor mezi opěradlem a sedadlem v čalounění sedadla do držáků Isox.

• Plochá strana zaváděcích pomůcek při- tom musí směřovat dolů. Tento krok není nutný, pokud vozidlo disponuje trvale nainstalovanými zaváděcími pomůckami.

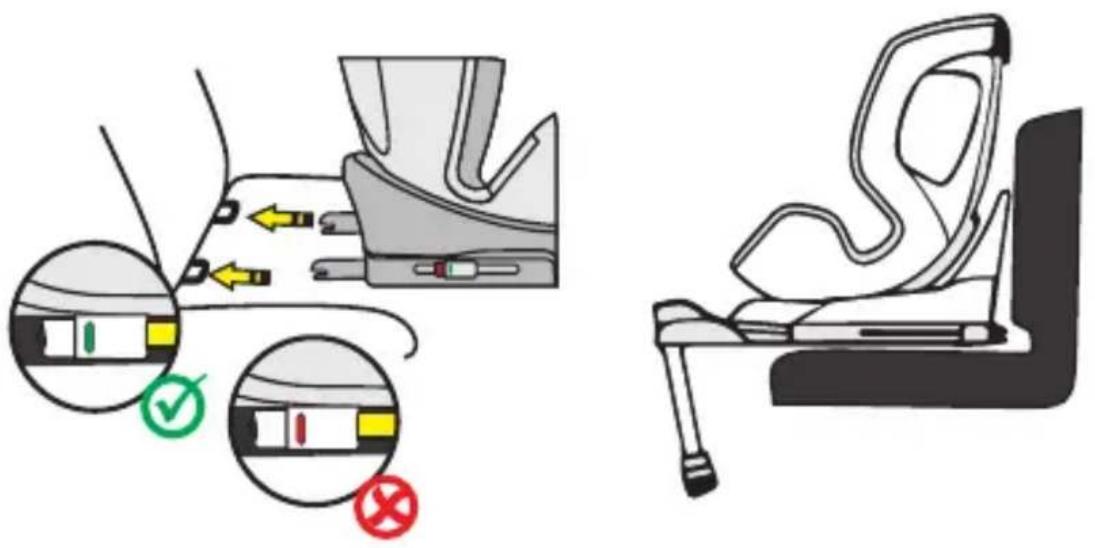

• Stisknutím obou bočních tlačítek konek- toru Isox prodloužíte délku konektorů Isox.

• Zasuňte konektory Isox do zaváděcích pomůcek, měli byste přitom slyšet, jak zacvakly.

• Pevně natlačte dětskou autosedačku na opěrku zad sedadla. Ujistěte se, že oba indikátory Isox jsou teď zelené. Opěrná patka

• Vyklopte opěrnou patku pod dětskou autosedačku. Pro děti s výškou do 105 cm se smí dětská autosedačka používat výhradně s vyklopenou opěrnou patkou Isox společně s konektory Isox. Použití dětské autosedačky pouze s konektory Isox není povoleno.

• Stiskněte tlačítko k přestavení výšky opěrné patky a vysuňte teleskopickou opěrnou patku. Dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě.

• Ujistěte se, že indikátor na opěrné patce je zelený.- 82 -

Hlavový polštářek a komfortní vložka

• Hlavový polštářek a komfortní vložka jsou určeny pro děti vysoké 40 až 60 cm.

• Vyjměte prosím obě vložky, jakmile vaše dítě překročí stanovenou výšku.- 83 -

1) Velikostní třída 40–105 cm, max. 19 kg, proti směru jízdy

1 . Na knoíku RotationControl nastavte věk dítěte. 2 . Nastavte dětskou autosedačku do maximální polohy pro ležení a otočte ji tak, aby směřovala proti směru jízdy do kruhové polohy sedačky (R). 3 . Stisknutím obou bočních tlačítek konektoru Isox prodloužíte délku ko- nektorů Isox. 4 . Vyklopte opěrnou patku dle popisu uvedeného výše. 5 . Protáhněte konektory Isox k držákům Isox na sedadle auta a zacvakněte je. 6 . Pevně natlačte dětskou autosedačku na opěrku zad sedadla. Ujistěte se, že jsou oba indikátory Isox zelené. 7 . Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě. 8 . Ujistěte se, že indikátor na opěrné patce je teď zelený. 9 . Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta. 10 . Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější stranu sedačky. 11 . Posaďte své dítě do dětské autosedačky. 12 . Nastavte výšku opěrky hlavy tak, jak to bylo popsáno v předchozí části. 13 . Znovu uzavřete přezku pásu, měli byste přitom uslyšet zacvaknutí. 14 . Zatáhněte za přední seřizovací sponu, abyste napnuli pásy. Dbejte na to, aby popruhy nebyly překroucené. 15 . Otočte sedačku do polohy proti směru jízdy. Zkontrolujte, zda je dětská autosedačka zajištěna v této poloze.- 84 -

2) Velikostní třída 76–105 cm, min. 15 měsíců, max. 19 kg,

orientace ve směru jízdy DŮLEŽITÉ: NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU VE SMĚRU JÍZDY, DOKUD VĚK DÍTĚTE NEPŘESÁHNE 15 MĚSÍCŮ. 1 . Na knoíku RotationControl nastavte věk dítěte. 2 . Stisknutím obou bočních tlačítek konektoru Isox prodloužíte délku ko- nektorů Isox. 3 . Vyklopte opěrnou patku dle popisu uvedeného výše. 4 . Protáhněte konektory Isox k držákům Isox na sedadle auta a zacvakněte je. 5 . Pevně natlačte dětskou autosedačku na opěrku zad sedadla. Ujistěte se, že oba indikátory Isox jsou teď zelené. 6 . Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě. 7 . Ujistěte se, že indikátor na opěrné patce je zelený. 8 . Dětská autosedačka má ve směru jízdy tři nastavitelné polohy sezení. 9 . Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta. 10 . Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější stranu sedačky. 11 . Posaďte své dítě do dětské autosedačky. 12 . Nastavte výšku opěrky hlavy tak, jak to bylo popsáno v předchozí části. 13 . Znovu uzavřete přezku pásu, měli byste přitom uslyšet zacvaknutí. 14 . Zatáhněte za přední seřizovací sponu, abyste napnuli pásy. Dbejte na to, aby popruhy nebyly překroucené. 15 . Otočte sedačku do polohy ve směru jízdy. Zkontrolujte, zda je dětská autosedačka zajištěna v této poloze.

Pro zajištění dlouhé životnosti své dětské autosedačky nepoužívejte k čištění dětské autosedačky žádná rozpouštědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stabilnost látky a švů. Při praní látky postupujte opatrně podle pokynů na štítku (viz níže). ÚDRŽBA Pravidelně kontrolujte stav výrobku z hlediska možného poškození. V případě poškození nesmíte dětskou autosedačku dále používat, uchovávejte ji mimo dosah dětí. V případě otázek a problémů kontaktujte prosím Zákaznický servis Osann na čísle [phone]. NEBĚLIT Sušení v bubnové su- šičce při nízké teplotě Praní při 30 °C, šetrný prací cyklus NEŽEHLIT NEČISTIT chemicky
