MANUALE UTENTE Turai360 SL Osann

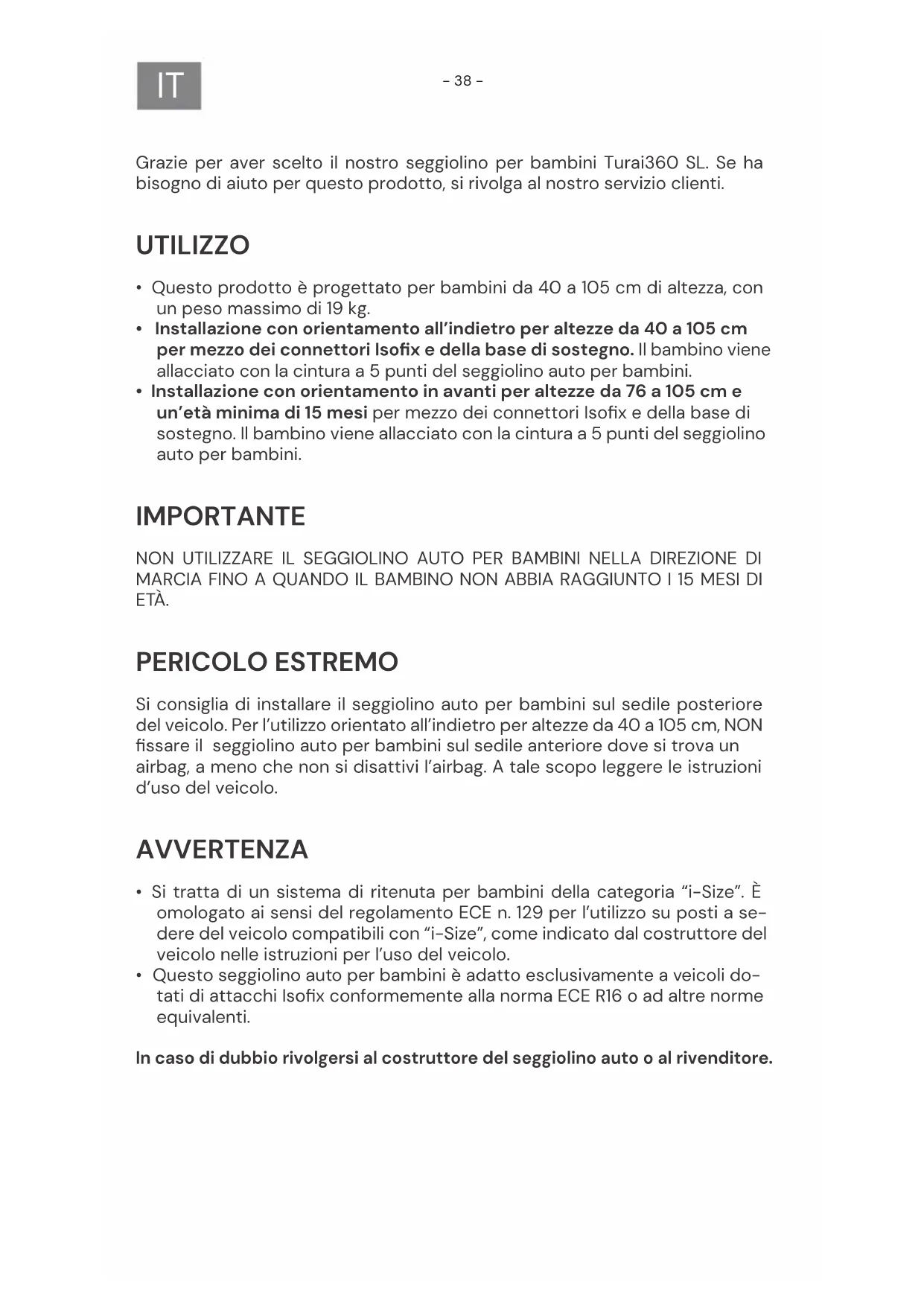

Grazie per aver scelto il nostro seggiolino per bambini Turai360 SL. Se ha bisogno di aiuto per questo prodotto, si rivolga al nostro servizio clienti. UTILIZZO

• Questo prodotto è progettato per bambini da 40 a 105 cm di altezza, con un peso massimo di 19 kg.

• Installazione con orientamento all’indietro per altezze da 40 a 105 cm per mezzo dei connettori Isox e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.

• Installazione con orientamento in avanti per altezze da 76 a 105 cm e un’età minima di 15 mesi per mezzo dei connettori Isox e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini. IMPORTANTE NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. PERICOLO ESTREMO Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l’utilizzo orientato all’indietro per altezze da 40 a 105 cm, NON ssare il seggiolino auto per bambini sul sedile anteriore dove si trova un airbag, a meno che non si disattivi l’airbag. A tale scopo leggere le istruzioni d’uso del veicolo. AVVERTENZA

• Si tratta di un sistema di ritenuta per bambini della categoria “i-Size”. È omologato ai sensi del regolamento ECE n. 129 per l’utilizzo su posti a se- dere del veicolo compatibili con “i-Size”, come indicato dal costruttore del veicolo nelle istruzioni per l’uso del veicolo.

• Questo seggiolino auto per bambini è adatto esclusivamente a veicoli do- tati di attacchi Isox conformemente alla norma ECE R16 o ad altre norme equivalenti. In caso di dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.- 39 -

Altezza Direzione di montaggio Installazione Tipo Dispositivo di sicurezza del bambino 40-105

Orientato all’indietro Connettori Isox e base di sostegno i-Size Universal Isox Cintura a 5 punti del seg- giolino auto per bambini 76–105

Orientato in avanti Connettori Isox e base di sostegno i-Size Universal Isox Cintura a 5 punti del seg- giolino auto per bambini La seguente tabella contiene informazioni sui dispositivi e sui metodi di ssaggio:

1. Solo se l’airbag può essere di-

sattivato, i connettori Isox sono presenti e il sedile è riconosciuto come compatibile con “i-Size” nel manuale del veicolo.

2. Solo se i connettori Isox sono

presenti e il sedile è riconosciuto come compatibile con “i-Size” nel manuale del veicolo.- 40 -

• Si prega di leggere attentamente questo manuale prima dell’uso al ne di garantire la sicurezza del bambino. Conservare le istruzioni per consultazioni future. La mancata osservanza delle istruzioni contenute nel presente ma

nuale può causare gravi lesioni al bambino.

• Per bambini con un peso inferiore ai 19 kg e un’altezza no a 105 cm, il seggiolino per bambini può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 19 kg e un’altezza superiore a 105 cm, il seggiolino per bambini NON può essere utilizzato con il sistema di cinture a 5 punti.

• Il seggiolino per bambini può essere orientato in avanti e all’indietro tramite i connettori Isox e la base di sostegno. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.

• Per l’installazione con Isox: leggere attentamente il manuale del costruttore del veicolo.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nelle istruzioni e contrassegnati nel sistema di ritenuta per bambini.

• Non utilizzare questo seggiolino auto per bambini in casa. Il seggiolino per bambini è concepito esclusivamente per l’utilizzo in auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto per bambini orientato all’indietro su un sedile anteriore con l’airbag attivato. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino per bambini deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto per bambini deve essere ssato nel veicolo anche quando il bambino non è seduto nel seggiolino auto per bambini.

• Accertarsi sempre che tutte le cinghie che tengono ssato il seggiolino auto per bambini al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate al corpo del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere ssati correttamente.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino ssino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modiche o aggiunte al prodotto senza il consenso dell’autorità competente. La mancata osservanza delle istruzioni di installa

zione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del bambino.

• Questo seggiolino per bambini è stato concepito per bambini con un peso no a 19 kg. Non sovraccaricare il seggiolino per bambini trasportando su di esso più di un bambino o carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.- 41 -

Vista anteriore Poggiatesta Inserto comfort Cintura di ritenuta spalle Regolazione centrale della cintura Leva di posizionamento Leva di rotazione Prolunga del connettore Isox Scocca del seggiolino Imbottitura per la testa Spallina Stazione Isox Ausili di inserimento Isox Protettore protezione antiurto laterale Base di sostegno Fibbia Imbottitura della bbia Regolazione del poggia- testa Connettore Isox

• La fodera del seggiolino non deve essere sostituita con una fodera diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte in- tegrante delle prestazioni di ritenuta.- 42 -

Impostazione dell’angolo di inclinazione del seggiolino auto per bambini

• Azionare con una mano la leva di posi- zione posta nella parte anteriore infe- riore della scocca del seggiolino.

• Posizionare l’altra mano sulla scocca del seggiolino e regolare l’angolazione. Sono possibili le seguenti posizioni: (osservare l’etichetta sul seggiolino per bambini) Orientato all’indietro, altezza 40-105 cm, 1 posizione (R) Orientato in avanti, altezza 76-105 cm, almeno 15 mesi di età, 3 posizioni (1–3) Rotazione del seggiolino auto per bambini

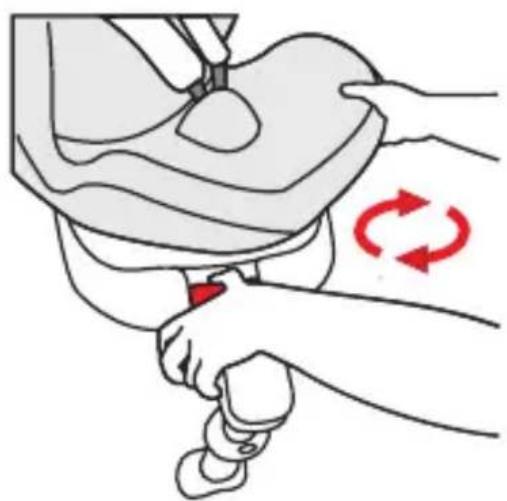

• Per ruotare il seggiolino auto per bam- bini una volta montato, azionare la leva di rotazione davanti sulla stazione di base e ruotare il seggiolino auto per bambini nella posizione orientata in avanti o all’indietro.

• La posizione orientata in avanti è adat- ta soltanto a bambini con un’età mini- ma di 15 mesi e un’altezza minima di 76 cm. La posizione orientata all’indietro è concepita per bambini con un’altezza compresa tra 40 e 105 cm e un peso massimo di 19 kg.

• La posizione laterale è riservata esclu- sivamente all'accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio. 123R- 43 -

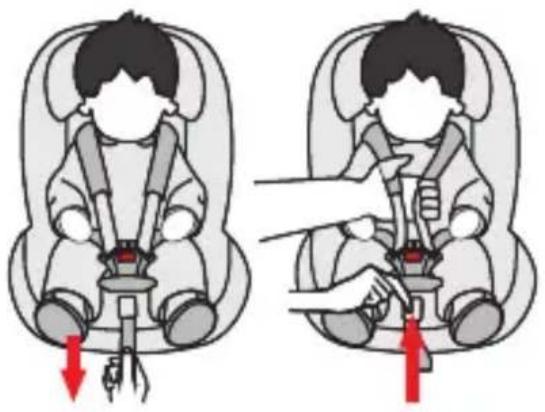

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazione della cintura nell’area del seggiolino. Tenere la bbia con l’altra mano e allentare con cautela le cinture allacciate.

• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. Apertura/chiusura della cintura

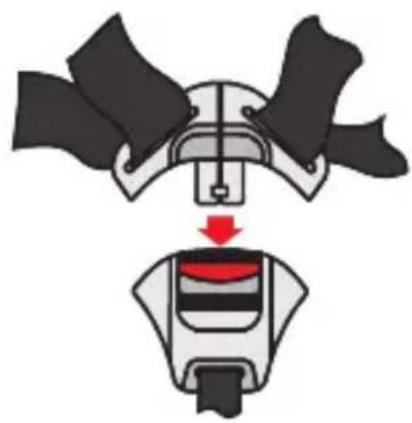

• Per sbloccare la cintura, premere il pulsante della bbia, estrarre le due linguette della bbia e separarle.

• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella bbia.- 44 -

Regolazione del poggiatesta

• Allentare la cintura e tirare la leva per la regolazione del poggiatesta posta sul retro del seggiolino auto per bambini. Muovere il poggiatesta no ad innestarlo all’altezza desiderata.

• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino auto per bambini appena sopra le spalle del bambino.

• Rilasciare la leva e assicurarsi che il pog- giatesta sia innestato. RotationControl

• Il pulsante RotationControl è impiegato come ausilio di controllo e ha lo scopo di impedire il prematuro uso orientato in avanti del seggiolino auto per bambini.

• Indicare sul pulsante RotationControl (sotto il seggiolino auto per bambini) se l'età del bambino è inferiore o superiore a 15 mesi.

• Se il bambino ha meno di 15 mesi, è possibile ruotare il seggiolino auto per bambini esclusivamente nella posizione orientata all’indietro e nella posizione la- terale. La posizione orientata in avanti è bloccata e non può essere utilizzata per i bambini con un’età inferiore ai 15 mesi.

• Se il bambino ha più di 15 mesi e un’al- tezza superiore a 76 cm, il seggiolino auto per bambini può essere usato anche nella posizione orientata in avanti. A tale sco

po, regolare il pulsante RotationControl.

• Si consiglia di utilizzare il seggiolino auto per bambini nella posizione orientata all’indietro il più a lungo possibile, ma al

meno no a un’età di 15 mesi e un’altezza minima di 76 cm. < 15 M 40–105 cm > 15 M 76–105 cm Figura esemplicativa Lato inferiore del seggiolino per bambini < 15 M40–105 cm> 15 M76–105 cm- 45 -

• Far scorrere gli ausili di inserimento ne- gli attacchi Isox attraverso la fessura nell’imbottitura tra lo schienale e il sedile del posto auto.

• Il lato piatto degli ausili di inserimento deve essere rivolto verso il basso. Questo passaggio non è necessario se il veicolo dispone di ausili di inserimento ssi già installati.

• Premere entrambi i pulsanti laterali dei connettori Isox per estendere in lun- ghezza i connettori Isox.

• Far scorrere i connettori Isox negli au- sili di inserimento nché non scattano in posizione in maniera udibile.

• Far scorrere il seggiolino auto per bam

bini no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isox diventino di colore verde. Base di sostegno

• Estrarre la base di sostegno posta sot- to il seggiolino auto per bambini. Per i bambini no a un’altezza di 105 cm, utilizzare il seggiolino auto per bambini esclusivamente con la base di sostegno Isox aperta insieme ai connettori Isox. L’utilizzo del seggiolino auto per bambi

ni soltanto con i connettori Isox non è consentito.

• Premere il pulsante per regolare l'altezza della base di sostegno ed estrarre la base di sostegno telescopica. Assicurarsi che sia completamente a contatto con il pa

vimento del veicolo.

• Accertarsi che l’indicatore sulla base di sostegno sia di colore verde.- 46 -

Imbottitura per la testa e inserto comfort

• L’imbottitura per la testa e l’inserto comfort sono progettati per bambini con un’altezza di 40-60 cm.

• Rimuovere entrambi gli inserti non ap- pena il bambino ha superato l’altezza specicata.- 47 -

1 . Regolare l’età del bambino sul pulsante RotationControl. 2 . Posizionare il seggiolino auto per bambini nella posizione reclinata massi- ma e ruotarlo in modo che si trovi orientato all’indietro e nella posizione di seduta circolare (R). 3 . Premere entrambi i pulsanti laterali dei connettori Isox per estendere in lunghezza i connettori Isox. 4 . Estrarre la base di sostegno come descritto precedentemente. 5 . Guidare i connettori Isox verso gli attacchi Isox sul sedile del veicolo e farli innestare. 6 . Far scorrere il seggiolino auto per bambini no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isox siano di colore verde. 7 . Regolare l’altezza della base di sostegno e assicurarsi che sia completa- mente a contatto con il pavimento del veicolo. 8 . Accertarsi che l’indicatore sulla base di sostegno diventi di colore verde. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini verso lo sportello dell’auto. 10 . Slacciare la bbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino. 11 . Collocare il bambino sul seggiolino auto per bambini. 12 . Regolare l’altezza del poggiatesta come descritto in precedenza. 13 . Chiudere nuovamente la bbia della cintura nché non si sente un “clic”. 14 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 15 . Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.- 48 -

2) Altezza 76-105 cm, minimo 15 mesi, max. 19 k,

orientato in avanti IMPORTANTE: NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. 1 . Regolare l’età del bambino sul pulsante RotationControl. 2 . Premere entrambi i pulsanti laterali dei connettori Isox per estendere in lunghezza i connettori Isox. 3 . Estrarre la base di sostegno come descritto precedentemente. 4 . Guidare i connettori Isox verso gli attacchi Isox sul sedile del veicolo e farli innestare. 5 . Far scorrere il seggiolino auto per bambini no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isox diventino di colore verde. 6 . Regolare l’altezza della base di sostegno e assicurarsi che sia completa- mente a contatto con il pavimento del veicolo. 7 . Accertarsi che l’indicatore sulla base di sostegno sia di colore verde. 8 . Se installato nella direzione di marcia, il seggiolino auto per bambini dispone di tre posizioni di seduta regolabili. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini verso lo sportello dell’auto. 10 . Slacciare la bbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino. 11 . Collocare il bambino sul seggiolino auto per bambini. 12 . Regolare l’altezza del poggiatesta come descritto in precedenza. 13 . Chiudere nuovamente la bbia della cintura nché non si sente un “clic”. 14 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 15 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.

PULIZIA Al ne di garantire un utilizzo prolungato del seggiolino auto per bambini, non utilizzare solventi e detergenti abrasivi o aggressivi durante la pulizia del seggiolino auto per bambini. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull’etichetta (vedi sotto). MANUTENZIONE Controllare regolarmente lo stato del prodotto per individuare eventuali danni. In caso di danni, non utilizzare più il seggiolino auto per bambini e tenerlo fuori dalla portata dei bambini. In caso di domande e problemi, contattare il servizio clienti Osann al numero [phone]. NON candeggiare Asciugatura in tamburo a bassa temperatura Lavare a 30 °C, ciclo delicato NON stirare NON lavare a secco
