INSTRUKCJA OBSŁUGI Turai360 SL Osann

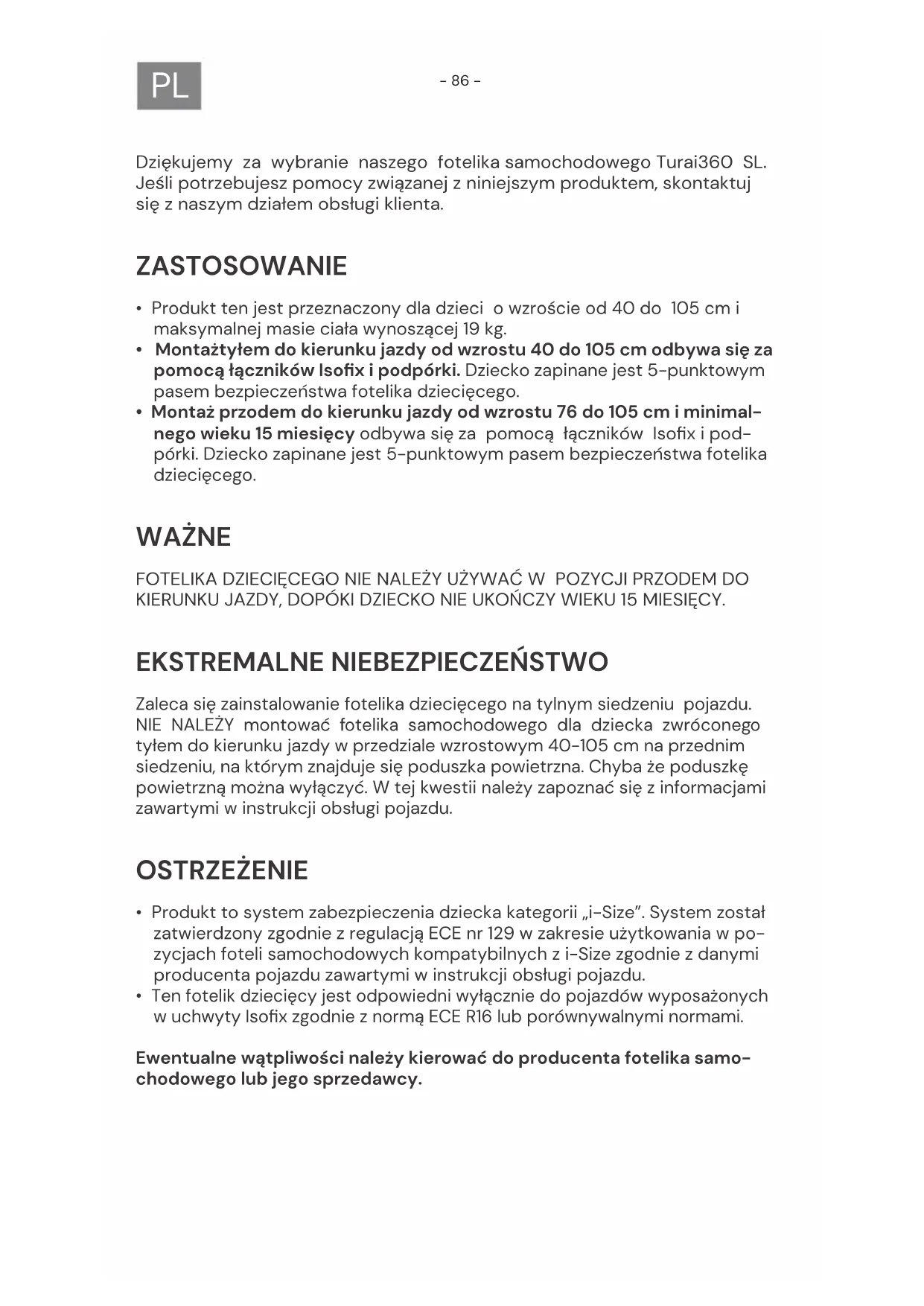

Dziękujemy za wybranie naszego fotelika samochodowego Turai360 SL. Jeśli potrzebujesz pomocy związanej z niniejszym produktem, skontaktuj się z naszym działem obsługi klienta. ZASTOSOWANIE

• Produkt ten jest przeznaczony dla dzieci o wzroście od 40 do 105 cm i maksymalnej masie ciała wynoszącej 19 kg.

• Montażtyłem do kierunku jazdy od wzrostu 40 do 105 cm odbywa się za pomocą łączników Isox i podpórki. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa fotelika dziecięcego.

• Montaż przodem do kierunku jazdy od wzrostu 76 do 105 cm i minimal- nego wieku 15 miesięcy odbywa się za pomocą łączników Isox i pod- pórki. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa fotelika dziecięcego. WAŻNE FOTELIKA DZIECIĘCEGO NIE NALEŻY UŻYWAĆ W POZYCJI PRZODEM DO KIERUNKU JAZDY, DOPÓKI DZIECKO NIE UKOŃCZY WIEKU 15 MIESIĘCY.

EKSTREMALNE NIEBEZPIECZEŃSTWO

Zaleca się zainstalowanie fotelika dziecięcego na tylnym siedzeniu pojazdu. NIE NALEŻY montować fotelika samochodowego dla dziecka zwróconego tyłem do kierunku jazdy w przedziale wzrostowym 40-105 cm na przednim siedzeniu, na którym znajduje się poduszka powietrzna. Chyba że poduszkę powietrzną można wyłączyć. W tej kwestii należy zapoznać się z informacjami zawartymi w instrukcji obsługi pojazdu. OSTRZEŻENIE

• Produkt to system zabezpieczenia dziecka kategorii „i-Size”. System został zatwierdzony zgodnie z regulacją ECE nr 129 w zakresie użytkowania w po- zycjach foteli samochodowych kompatybilnych zi-Size zgodnie zdanymi producenta pojazdu zawartymi winstrukcji obsługi pojazdu.

• Ten fotelik dziecięcy jest odpowiedni wyłącznie do pojazdów wyposażonych w uchwyty Isox zgodnie znormą ECE R16 lub porównywalnymi normami. Ewentualne wątpliwości należy kierować do producenta fotelika samo- chodowego lub jego sprzedawcy.- 87 -

Przedział wzrostowy Kierunek montażu Instalacja Typ Zabezpieczenie dziecka 40–105 cm Tyłem do kierunku jazdy Łączniki ISOFIX ipodpórka i-Size Universal Isox 5-punktowy pas fotelika samo- chodowego 76–105 cm Przodem do kierunku jazdy Łączniki ISOFIX ipodpórka i-Size Universal Isox 5-punktowy pas fotelika samo- chodowego Poniższa tabela zawiera informacje o urządzeniach i metodach mocowania:

1. Tylko wtedy, gdy można dezakty-

wować poduszkę powietrzną, do- stępne są łączniki Isox, a miejsce siedzące jest określone w instrukcji obsługi pojazdu jako kompatybilne zsystemem i-Size.

2. Tylko wtedy, gdy dostępne są

łączniki Isox, a miejsce siedzące jest określone w instrukcji obsługi pojazdu jako zgodne zsystemem i-Size.- 88 -

• Aby zapewnić dziecku bezpieczeństwo, prosimy o uważne zapoznanie się zniniejszą instrukcją przed użyciem produktu. Instrukcję należy zachować. Nieprzestrzeganie poleceń zawartych w niniejszej instrukcji może spowo- dować poważne obrażenia ciała dziecka.

• Fotelik może być używany z własnym 5-punktowym systemem pasów bezpieczeństwa tylko na potrzeby dzieci omasie ciała poniżej 19 kg oraz wzroście do 105 cm.

• Fotelik NIE może być używany zwłasnym 5-punktowym systemem pasów bezpieczeństwa na potrzeby dzieci omasie ciała powyżej 19 kg oraz wzroście cm powyżej 105 cm.

• Fotelik dziecięcy można montować przodem lub tyłem do kierunku jazdy za pomocą łączników Isox i podpórki. Ważne: Fotelika nie należy monto- wać wpozycji przodem do kierunku jazdy, dopóki dziecko nie ukończy 15 miesięcy.

• Montaż Isox: Zapoznać się z instrukcją producenta samochodu.

• Nie wolno korzystać z żadnych innych nośnych punktów łączenia niż te, które zostały opisane w instrukcji i zostały oznaczone wsystemie zabez- pieczającym dziecko.

• Nie należy używać fotelika dziecięcego wdomu. Fotelik został zaprojekto- wany wyłącznie do użytku wsamochodzie.

• Nigdy nie pozostawiać dziecka w foteliku bez opieki.

• Nie umieszczać fotelika samochodowego tyłem do kierunku jazdy naprzednim siedzeniu zaktywną poduszką powietrzną. Może to prowadzić do poważnych obrażeń ciała lub śmierci.

• Fotelik samochodowy należy wymienić, jeśli podczas wypadku został narażony na duże obciążenia.

• Ze względów bezpieczeństwa fotelik samochodowy musi być przymocowany do pojazdu, nawet jeśli w foteliku nie ma dziecka.

• Należy zawsze upewnić się, że wszystkie pasy mocujące fotelik samocho- dowy do pojazdu są dobrze założone i że wszystkie pasy mocujące dziecko są dopasowane do ciała dziecka. Ponadto należy się upewnić, że pasy nie są poskręcane.

• Bagaż lub inne przedmioty, które mogą spowodować obrażenia ciała w przypadku kolizji, muszą być odpowiednio zabezpieczone.

• Sztywne przedmioty i części ztworzywa sztucznego systemu zabezpieczeń dziecka należy umieszczać imontować wtaki sposób, aby nie mogły zostać przytrzaśnięte przez ruchome siedzenie lub drzwi pojazdu.

• Ważne jest, aby głęboko osadzone pasy bezpieczeństwa mocno trzymały miednicę dziecka. Aby uniknąć ryzyka upadku, dziecko zawsze powinno mieć zapięte pasy.

• Wprowadzanie zmian lub modykacji do produktu bez zgody właściwej ko- mórki jest niebezpieczne. Nieprzestrzeganie instrukcji montażu producenta systemu zabezpieczeń dzieci stwarza również zagrożenie dla bezpieczeństwa dziecka.

• Fotelik samochodowy został zaprojektowany dla dzieci o masie ciała do 19 kg. Nigdy nie przeciążać fotelika, przewożąc w nim więcej niż jedno dziecko lub dodatkowe ładunki.

• Nie wolno używać systemu zabezpieczeń dziecka bez pokrowca.

• Pokrowca nie można zastąpić innym niż zalecany przez producenta, ponieważ stanowi on integralną część systemu zabezpieczającego dziecko.- 89 -

ELEMENTY FOTELIKA Widok z przodu Zagłówek Wkładka komfortowa Pasek na ramię Ustawiony centralnie regulator pasów Dźwignia do ustawiania pozycji Dźwignia obrotowa Przedłużenie zaczepu Isox Korpus fotelika Pokrowiec zagłówka Poduszka naramienna Stacja Isox Prowadnice ISOFIX Ochrona przed uderzeniem bocznym Podpórka Klamra zapięcia pasów Osłona klamry zapięcia pasów Regulacja zagłówka Łącznik Isox- 90 -

DZIECIĘCEGO Regulacja kąta nachylenia samochodowego fotelika dziecięcego

• Jedną ręką przesunąć dźwignię pozy- cyjną w dolnej przedniej części korpu- su fotelika.

• Drugą ręką przytrzymać korpus fotelika iustawić kąt. Możliwe są następujące pozycje foteli- ka: (zwrócić uwagę na etykietę znajdują- cą się na foteliku) Tyłem do kierunku jazdy, Wzrost 40–105 cm, 1 pozycja (R) Przodem do kierunku jazdy, Wzrost 76 – 105 cm, wiek co najmniej 15 miesięcy, 3 pozycje (1–3) Obracanie fotelika samocho- dowego

• Aby obrócić dziecięcy fotelik samo- chodowy po zainstalowaniu, użyć dźwigni obrotu z przodu stacji bazowej i obrócić dziecięcy fotelik samochodo

wy do pozycji tyłem lub przodem do kierunku jazdy.

• Pozycja przodem do kierunku jazdy jest odpowiednia tylko dla dzieci w wieku 15 miesięcy istarszych, owzro- ście co najmniej 76 cm. Pozycja tyłem do kierunku jazdy jest przeznaczona dla dzieci o wzroście od 40 do 105 cm i maksymalnej wadze 19 kg.

• Pozycja boczna ma jedynie ułatwić dziecku wsiadanie. Ta pozycja nie może być używana podczas jazdy. 123R- 91 -

• Aby poluzować pas, należy naci- snąć jedną ręką przycisk do re- gulacji pasa w obszarze siedziska. Drugą ręką chwyć zamek do zapi

nania pasów iostrożnie poluzować zapięte pasy.

• Pociągnąć za przedni pas regula- cyjny, aby napiąć pasy. Upewnić się, że pasy nie są skręcone. Otwieranie/zamykanie pasa

• Aby odblokować pas, należy wci- snąć czerwony przycisk na zamku do zapinania pasów, wyciągnąć zaczepy klamry i je rozpiąć.

Aby zablokować pas, należy naj- pierw złączyć obydwa zaczepy klamry, a następnie włożyć je razem do zamka do zapinania pasów.- 92 -

• Poluzować pasy i pociągnąć za dźwignię regulacji zagłówka z tyłu samochodowe

go fotelika dziecięcego. Poruszyć zagłów- kiem, aż zatrzaśnie się na odpowiedniej wysokości.

• Upewnić się, że paski naramienne są wy- prowadzone z fotelika samochodowego tuż nad ramionami dziecka.

• Puścić dźwignię i upewnić się, że zagłó- wek jest zablokowany. RotationControl (kontrola obrotów)

• Przycisk RotationControl służy jako po- moc w sterowaniu i ma na celu zapo- bieganie używaniu fotelika samochodo- wego wpozycji przodem do kierunku we wczesnym etapie rozwoju dziecka.

• Na przycisku RotationControl (pod spodem fotelika samochodowego) nale- ży wskazać, czy Twoje dziecko ma mniej czy więcej niż 15 miesięcy.

• Jeśli wiek jest mniejszy niż 15 miesięcy, fotelik samochodowy można obrócić tylko do pozycji tyłem do kierunku jazdy i na bok. Pozycja przodem do kierunku jazdy jest zablokowana i nie może być używana dla dzieci poniżej 15 miesiąca życia.

• Wprzypadku wieku dziecka powyżej 15 miesięcy iwzroście powyżej 76 cm fo

telik samochodowy może być również używany w pozycji przodem do kierun

ku jazdy. Wtym celu należy przełączyć przycisk RotationControl.

• Zalecamy używanie fotelika dziecięcego w pozycji tyłem do kierunku jazdy tak długo, jak to możliwe, jednak nie krócej niż do wieku 15 miesięcy i wzrostu co najmniej 76 cm. < 15 M 40–105 cm > 15 M 76–105 cm Przykładowy obraz spodu fotelika dziecięcego < 15 M40–105 cm> 15 M76–105 cm- 93 -

• Wsunąć elementy pomocnicze do wsu- wania przez szczelinę w tapicerce fotelika samochodowego między oparciem a fo

• Płaska strona elementów pomocniczych do wsuwania musi być skierowana w dół. Krok ten nie jest konieczny, jeżeli pojazd jest wyposażony wzamontowane na sta

łe elementy pomocnicze do wsuwania.

• Aby przedłużyć łączniki Isox, wcisnąć obydwa boczne przyciski łączników Isox.

• Wsunąć łączniki Isox w element pomoc

niczy do wsuwania idocisnąć, tak by był słyszalny odgłos zatrzaśnięcia.

• Dosunąć dobrze samochodowy fotelik dziecięcy do oparcia fotela samochodo

wego. Upewnić się, że obydwa wskaźniki Isox zmieniły kolor na zielony. Podpórka

• Rozłożyć podpórkę pod fotelikiem dzie- cięcym. W przypadku dzieci o wzroście do 105 cm fotelik samochodowy może być używany tylko z rozłożoną podpórką Isox z zastosowaniem łączników Isox. Używanie fotelika samochodowego tylko z łącznikami Isox jest niedozwolone.

• Nacisnąć przycisk regulacji wysokości podpórki i wysunąć teleskopową pod- pórkę. Upewnić się, że spoczywa ona całkowicie w przestrzeni na nogi auta.

• Upewnić się, że wskaźnik na stopce ma kolor zielony.- 94 -

Poduszka pod głowę i komfor- towa wkładka

• Podgłówek i wkładka komfortowa są przeznaczone dla niemowląt o wzro- ście od 40 do 60 cm.

• Usuń obie wkładki, gdy tylko Twoje dziecko przekroczy podany wzrost.- 95 -

1) Przedział wzrostowy 40–105 cm, maks. 19 kg, tyłem do

kierunku jazdy 1 . Ustawić wiek dziecka na przycisku RotationControl. 2 . Ustawić dziecięcy fotelik samochodowy w pozycji maksymalnie pochylonej i obrócić go tak, aby skierowany tyłem do kierunku jazdy wskazywał obrotową pozycję siedzenia (R). 3 . Aby przedłużyć łączniki Isox, wcisnąć obydwa boczne przyciski łączników Isox. 4 . Rozłożyć podpórkę zgodnie z powyższym opisem. 5 . Wprowadzić łączniki Isox do uchwytów Isox w fotelu samochodu i za- blokować. 6 . Dosunąć dobrze fotelik samochodowy do oparcia fotela samochodowego. Sprawdzić, czy obydwa wskaźniki Isox mają kolor zielony. 7 . Dostosować wysokość podpórki i upewnić się, że spoczywa ona całkowicie w przestrzeni na nogi w aucie. 8 . Upewnić się, że wskaźnik na podpórce przełączył się nakolor zielony. 9 . W celu wygodnego ułożenia dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu. 10 . Odblokować zapięcie pasów fotelika dziecięcego i umieścić pasy po ze- wnętrznej stronie fotelika. 11 . Posadzić dziecko w foteliku dziecięcym. 12 . Ustawić wysokość zagłówka zgodnie z wcześniejszym opisem. 13 . Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia. 14 . Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są skręcone. 15 . Obrócić fotelik do pozycji tyłem do kierunku jazdy. Sprawdzić, czy fotelik samochodowy jest zablokowany wtej pozycji.- 96 -

2) Przedział wzrostowy 76–105 cm, min. 15 miesięcy, maks.

19 kg, przodem do kierunku jazdy WAŻNA INFORMACJA: FOTELIKA DZIECIĘCEGO NIE NALEŻY UŻYWAĆ WPOZYCJI PRZODEM DO KIERUNKU JAZDY, DOPÓKI DZIECKO NIE UKOŃ- CZY WIEKU 15 MIESIĘCY. 1 . Ustawić wiek dziecka na przycisku RotationControl. 2 . Aby przedłużyć łączniki Isox, wcisnąć obydwa boczne przyciski łączników Isox. 3 . Rozłożyć podpórkę zgodnie z powyższym opisem. 4 . Wprowadzić łączniki Isox do uchwytów Isox w fotelu samochodu i za- blokować. 5 . Dosunąć dobrze fotelik samochodowy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isox zmieniły kolor na zielony. 6 . Dostosować wysokość podpórki i upewnić się, że spoczywa ona całkowicie w przestrzeni na nogi w aucie. 7 . Upewnić się, że wskaźnik na stopce ma kolor zielony. 8 . Fotelik dziecięcy ustawiany przodem do kierunku jazdy zapewnia trzy regulowane pozycje siedzenia. 9 . W celu wygodnego ułożenia dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu. 10 . Odblokować zapięcie pasów fotelika dziecięcego i umieścić pasy po ze- wnętrznej stronie fotelika. 11 . Posadzić dziecko w foteliku dziecięcym. 12 . Ustawić wysokość zagłówka zgodnie z wcześniejszym opisem. 13 . Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia. 14 . Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są skręcone. 15 . Obrócić fotelik do pozycji przodem do kierunku jazdy. Sprawdzić, czy fotelik samochodowy jest zablokowany wtej pozycji.

CZYSZCZENIE Aby zapewnić długą żywotność fotelika samochodowego, do jego czyszcze- nia nie należy używać rozpuszczalników, środków ściernych ani agresywnych środków czyszczących. Po każdym praniu sprawdzać trwałość tkaniny i szwów. Podczas prania pokrowca postępować zgodnie z instrukcjami na etykiecie (patrz poniżej).

UTRZYMANIE W DOBRYM STANIE

Regularnie sprawdzać stan produktu pod kątem ewentualnych uszkodzeń. W przypadku uszkodzenia, fotelika samochodowego nie wolno używać i należy go przechowywać w miejscu niedostępnym dla dzieci. W przypadku jakichkolwiek pytań lub problemów prosimy o kontakt z działem Dział obsługi klienta Osann, tel. [phone]. NIE wybielać Suszyć w suszarkach bębnowych w niskiej temperaturze Prać w temperaturze 30 °C, program do prania delikatnych tkanin NIE prasować NIE czyścić chemicznie
