Typ produktu	Fotelik samochodowy grupa 1/2/3 z technologią Klimax
Grupa wagowa	9 do 36 kg
Zalecany wiek	9 miesięcy do 12 lat
Montaż	ISOFIX + Top Tether lub trzypunktowy pas bezpieczeństwa
Kierunek montażu	Przodem do kierunku jazdy
Technologia Klimax	Automatyczne ogrzewanie (T<5°C) i wentylacja (T>30°C)
Zasilanie	12 V DC przez gniazdo zapalniczki, kabel 4,50 m
Funkcje komfortu	Automatyczna wentylacja i ogrzewanie, wyświetlacz temperatury
Regulacja zagłówka	Tak, czerwona dźwignia, wiele pozycji
Uprząż	5-punktowa z regulacją wysokości dla grupy 1
Ochrona boczna	Zintegrowana
Materiały	Plastik, pokrowiec materiałowy
Konserwacja pokrowca	Pranie ręczne w maks. 30°C, bez wybielacza, bez suszarki bębnowej
Czyszczenie plastiku	Wilgotna ściereczka, bez agresywnych środków czyszczących
Waga fotelika	Ok. 8 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	Ok. 45 x 40 x 60 cm (szacunkowo)

Często zadawane pytania - Flux Isofix Osann

Jakie są grupy wagowe dla tego fotelika?

Fotelik jest homologowany dla grup 1 (9-18 kg), 2 (15-25 kg) i 3 (22-36 kg), czyli od 9 miesięcy do około 12 lat.

Jak zamontować fotelik z ISOFIX?

Umieść złącza ISOFIX na punktach kotwiczenia w pojeździe. Upewnij się, że wskaźniki zmienią kolor na zielony. Następnie przymocuj Top Tether do górnego punktu kotwiczenia i napnij. Sprawdź, czy fotelik jest stabilny.

Czy mogę używać fotelika bez ISOFIX?

Tak, fotelik można zamontować za pomocą trzypunktowego pasa bezpieczeństwa. Postępuj zgodnie z instrukcjami dla grupy 1 (z uprzężą) lub grup 2/3 (z pasem pojazdu).

Jak działa technologia Klimax?

Technologia Klimax automatycznie podgrzewa fotelik (do 20°C), gdy temperatura wewnętrzna spada poniżej 5°C, i uruchamia wentylację w celu ochłodzenia, gdy temperatura przekracza 30°C. Wymaga zasilania przez gniazdo 12V.

Czy mogę prać pokrowiec fotelika?

Tak, pokrowiec można prać ręcznie w maks. 30°C z użyciem łagodnego mydła. Nie używać wybielacza, nie prasować i nie suszyć w suszarce bębnowej.

Jak wyregulować wysokość uprzęży?

Otwórz pokrowiec z tyłu fotelika, odepnij pasy od pętli, wyciągnij je przez szczeliny, a następnie włóż je ponownie do otworów na żądanej wysokości. Upewnij się, że pasy są na tej samej wysokości i zamknij pokrowiec.

Czy fotelik jest kompatybilny ze wszystkimi pojazdami?

Jest kompatybilny z pojazdami wyposażonymi w trzypunktowe pasy bezpieczeństwa homologowane zgodnie z regulaminem EKG ONZ nr 16 lub równoważnym. W przypadku samochodów z ISOFIX, sprawdź obecność punktów kotwiczenia.

Co zrobić, jeśli wyświetlacz nie włącza się?

Sprawdź, czy wtyczka 12V jest prawidłowo podłączona i czy zapłon pojazdu jest włączony. Jeśli wyświetlacz nadal się nie włącza, czujnik nacisku lub wyświetlacz mogą być uszkodzone; skontaktuj się z producentem.

Czy mogę używać technologii Klimax bez dziecka?

Nie, technologia Klimax aktywuje się tylko wtedy, gdy dziecko siedzi i wywiera nacisk na czujnik. Wyłącza się automatycznie po 30 minutach bez nacisku.

Jak czyścić części plastikowe?

Użyj wilgotnej ściereczki z wodą z mydłem. Nie używaj ściernych ani chemicznych środków czyszczących. Dokładnie wysusz, aby uniknąć uszkodzenia elementów elektronicznych.

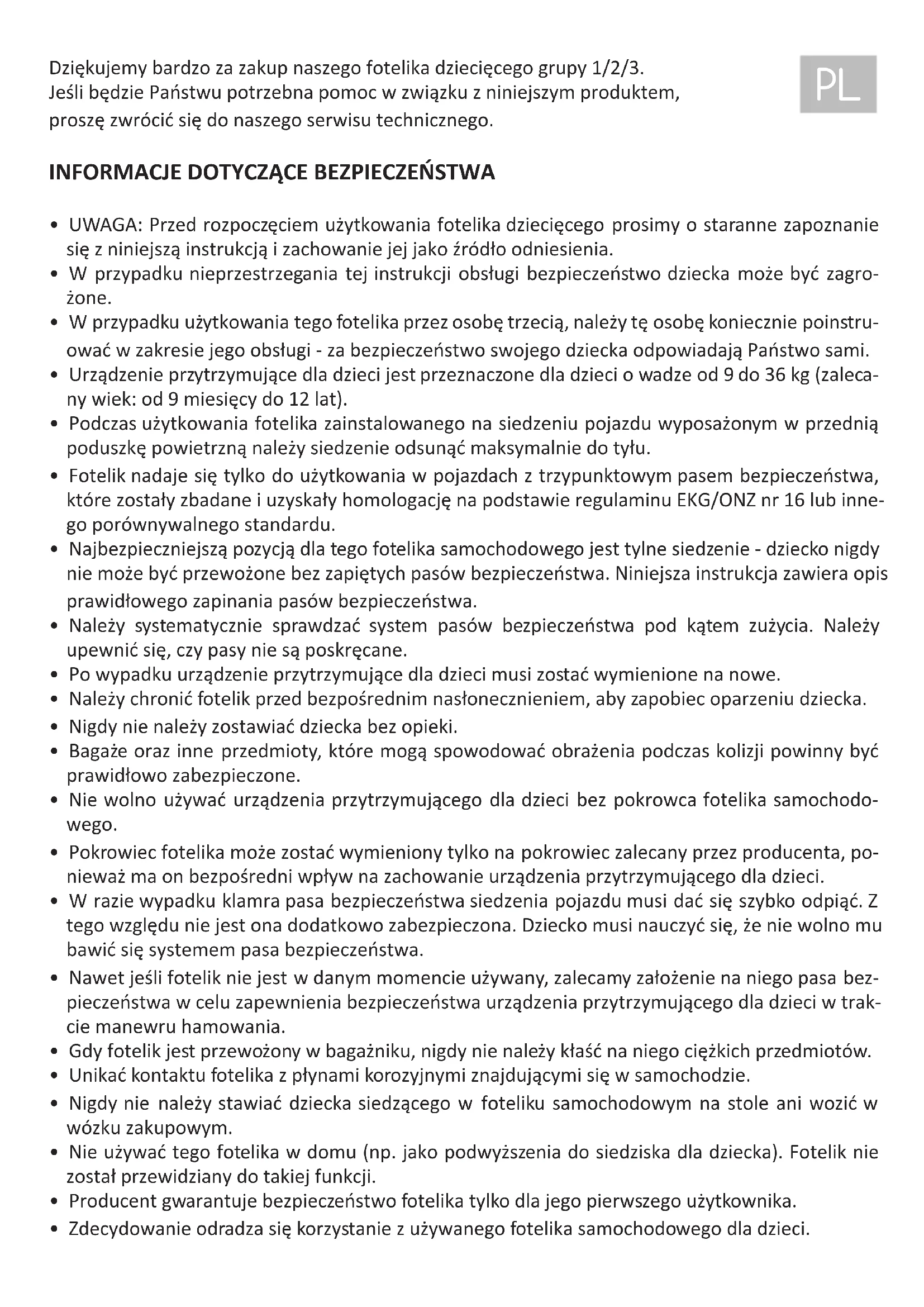

INSTRUKCJA OBSŁUGI Flux Isofix Osann

- UWAGA: Przed rozpoczęciem użytkowania fotelika dziecięcego prosimy o staranne zapoznanie się z niniejszą instrukcją i zachowanie jej jako źródło odniesienia.

- W przypadku nieprzestrzegania tej instrukcji obsługi bezpieczeństwo dziecka może być zagrożone.

- W przypadku użytkowania tego fotelika przez osobę trzecią, należy tę osobę koniecznie poinstruować w zakresie jego obsługi - za bezpieczeństwo swojego dziecka odpowiadają Państwo sami.

- Urządzenie przytrzymujące dla dzieci jest przeznaczone dla dzieci o wadze od 9 do 36 kg (zaleca-ny wiek: od 9 miesięcy do 12 lat).

- Podczas użytkowania fotelika zainstalowanego na siedzeniu pojazdu wyposażonym w przednią poduszkę powietrzną należy siedzenie odsunąć maksymalnie do tyłu.

- Fotelik nadaje się tylko do użytkowania w pojazdach z trzypunktowym pasem bezpieczeństwa, które zostały zbadane i uzyskały homologację na podstawie regulaminu EKG/ONZ nr 16 lub inne-go porównywalnego standardu.

- Najbezpieczniejszą pozycją dla tego fotelika samochodowego jest tylne siedzenie - dziecko nigdy nie może być przewożone bez zapiętych pasów bezpieczeństwa. Niniejsza instrukcja zawiera opis prawidłowego zapinania pasów bezpieczeństwa.

- Należy systematycznie sprawdzać system pasów bezpieczeństwa pod kątem zużycia. Należy upewnić się, czy pasy nie są poskręcane.

- Po wypadku urządzenie przytrzymujące dla dzieci musi zostać wymienione na nowe.

- Należy chronić fotelik przed bezpośrednim nasłonecznieniem, aby zapobiec oparzeniu dziecka.

- Nigdy nie należy zostawiać dziecka bez opieki.

- Bagaże oraz inne przedmioty, które mogą spowodować obrażenia podczas kolizji powinny być prawidłowo zabezpieczone.

- Nie wolno używać urządzenia przytrzymującego dla dzieci bez pokrowca fotelika samochodowego.

- Pokrowiec fotelika może zostać wymieniony tylko na pokrowiec zalecany przez producenta, ponieważ ma on bezpośredni wpływ na zachowanie urządzenia przytrzymującego dla dzieci.

- W razie wypadku klamra pasa bezpieczeństwa siedzenia pojazdu musi dać się szybko odpiąć. Z tego względu nie jest ona dodatkowo zabezpieczona. Dziecko musi nauczyć się, że nie wolno mu bawić się systemem pasa bezpieczeństwa.

- Nawet jeśli fotelik nie jest w danym momencie używany, zalecamy założenie na niego pasa bezpieczeństwa w celu zapewnienia bezpieczeństwa urządzenia przytrzymującego dla dzieci w trakcie manewru hamowania.

- Gdy fotelik jest przewożony w bagażniku, nigdy nie należy kłaść na niego ciężkich przedmiotów.

- Unikać kontaktu fotelika z płynami korozyjnymi znajdującymi się w samochodzie.

- Nigdy nie należy stawiać dziecka siedzącego w foteliku samochodowym na stole ani wozić w wózku zakupowym.

- Nie używać tego fotelika w domu (np. jako podwyższenia do siedziska dla dziecka). Fotelik nie został przewidziany do takiej funkcji.

- Producent gwarantuje bezpieczeństwo fotelika tylko dla jego pierwszego użytkownika.

- Zdecydowanie odradza się korzystanie z używanego fotelika samochodowego dla dzieci.

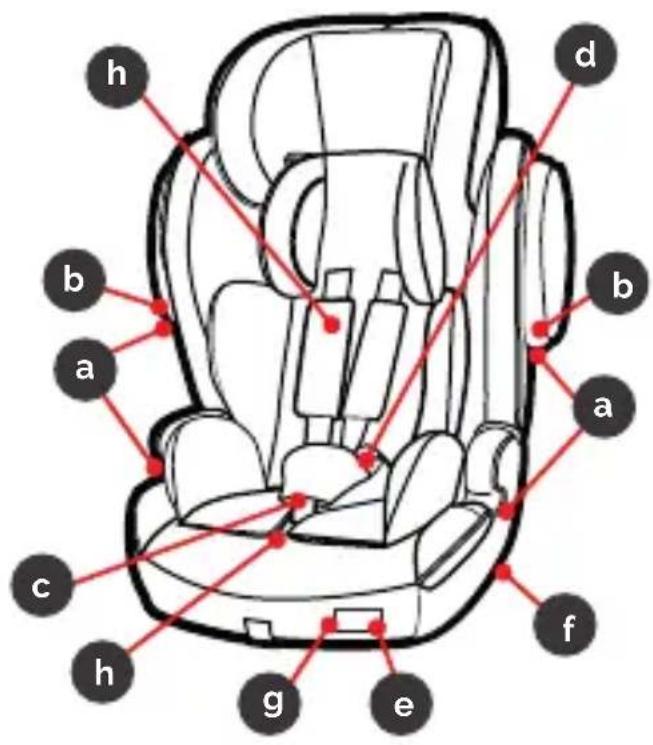

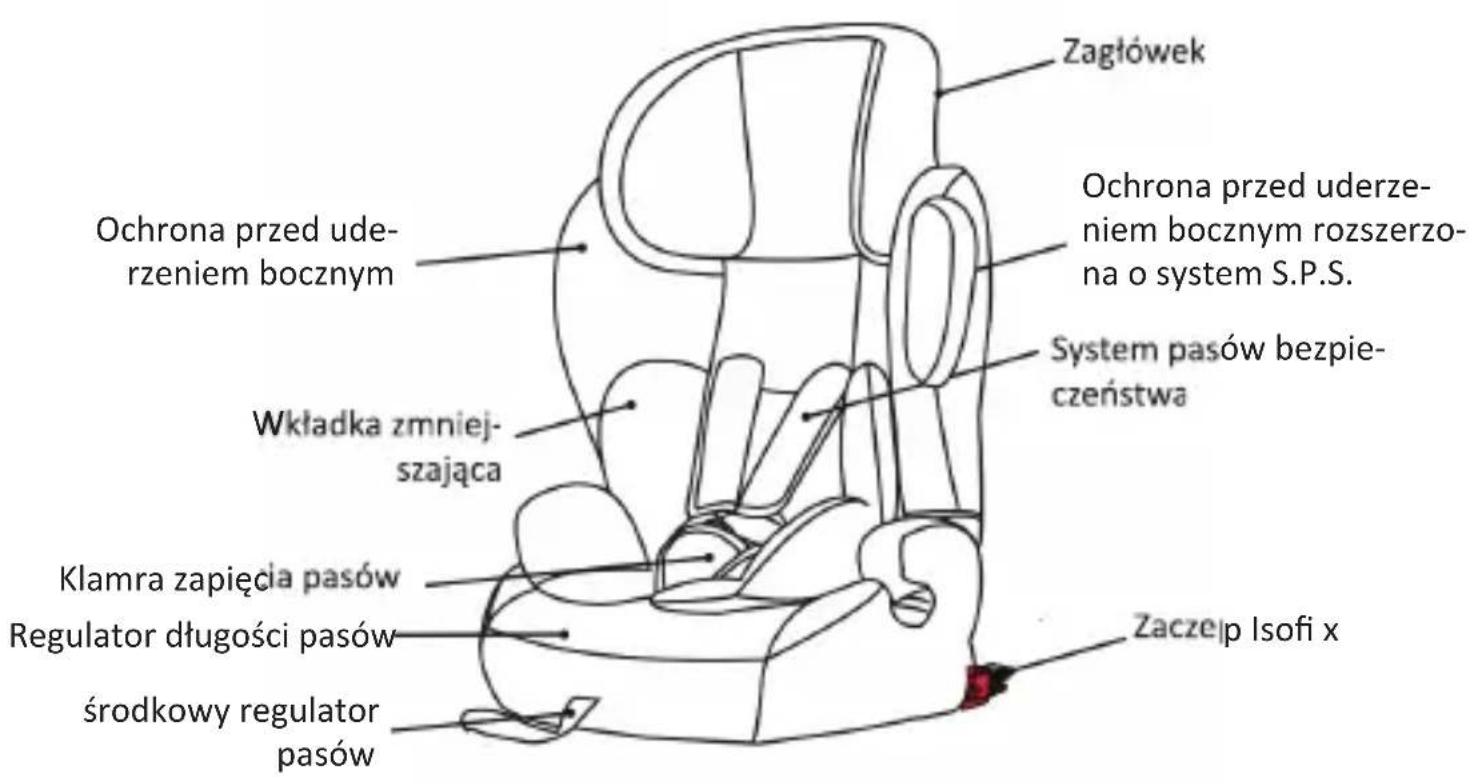

Elementy dołączane

czerwona dźwignia do regulacji wyso- kości zagłówka

Regulator długości górnego pasa mocującego Top Tether

Górny pas mocujący Top Tether

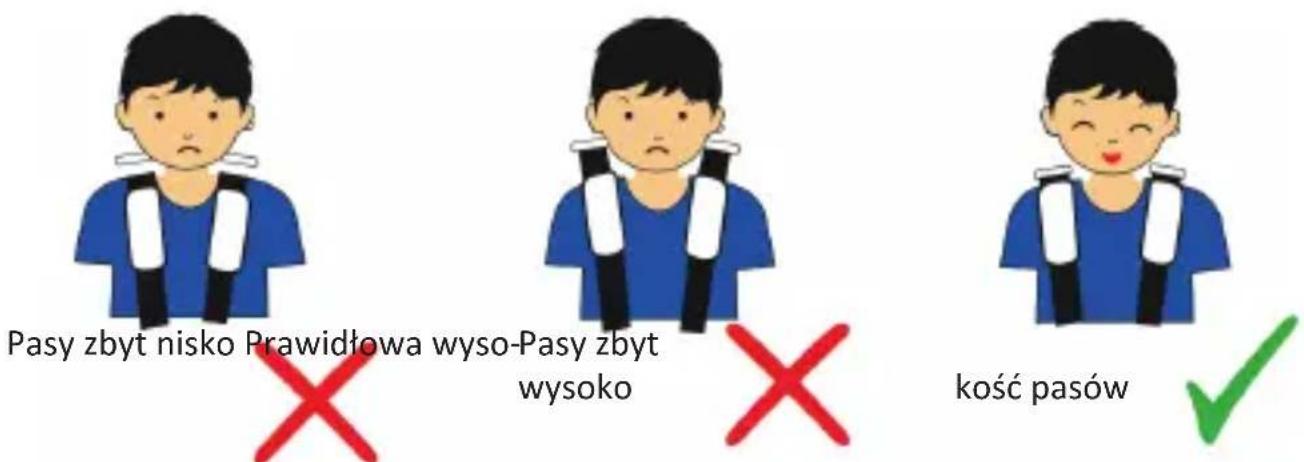

Prawidłowa wysokość pasów barkowych

Należy sprawdzać regularnie pozycję pasów barkowych, mając na uwadze, że dziecko rośnie.

Dopasowanie pasów barkowych

Wyjąć jeden z pasów z łącznika i wyciągnąć go od przedniej strony fotelika z otworów przelotowych na pasy. Następnie wsunąć pas do otworu powyżej lub poniżej poprzedniego otworu przelotowego i ponownie wetknąć go do łącznika. Tę procedurę należy powtórzyć z drugim pasem barkowym. Upewnić się, że oba pasy są umiejscowione na tej samej wysokości i ponownie zamknąć pokrowiec fotelika.

Demontaż systemu pasów

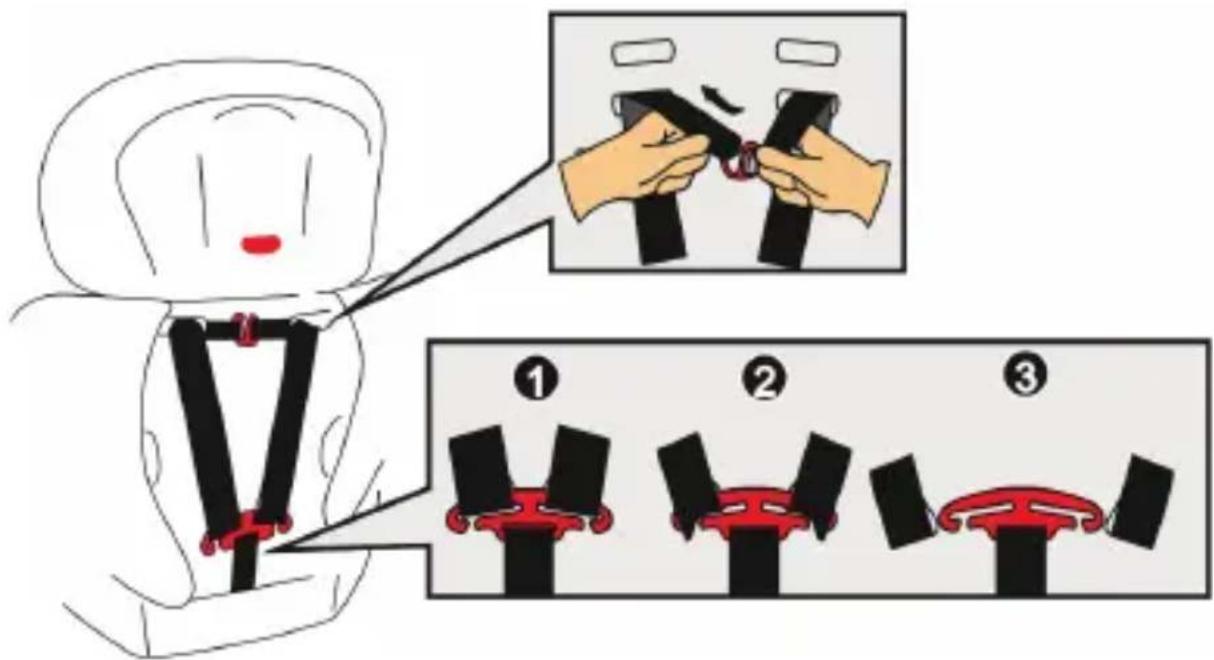

1. Demontaż pasów barkowych

Najpierw otworzyć z tyłu pokrowiec fotelika, aby uzyskać dostęp do systemu pasów. Wyjąć oba pasy barkowe z łącznika i wyciągnąć je od przedniej strony fotelika z otworów przelotowych na pasy.

2. Demontaż pasów biodrowych

Obrócić uchwyt pasa na jego wąską stronę i przepchnąć go przez fotelik i pokrowiec.

UWAGA: W żadnym wypadku nie zdejmować oparcia fotelika. Bez oparcia dziecko nie ma zapewnionej wystarczającej bocznej ochrony.

Uniwersalne urządzenie przytrzymujące dla dzieci: do samochodów bez systemu Isofi x

Pojazd powinien być wyposażony w trzypunktowy pas bezpieczeństwa.

Fotelik nadaje się tylko do użytkowania w pojazdach z trzypunktowym pasem bezpieczeństwa, które zostały zbadane i uzyskały homologację na podstawie regulaminu EKG/ONZ nr 16 lub innego porównywalnego standardu.

Ten typ fotelika dziecięcego może być kompatybilny z innymi rodzajami siedzeń pojazdów.

W razie braku pewności proszę zwrócić się do producenta lub sprzedawcy.

Zastosowanie w przypadku dzieci o wadze 9-18 kg (grupa I, wiek ok. 9 miesięcy do 4 lat)

Zainstalować fotelik w kierunku jazdy pojazdu.

Krok 1: Umieścić fotelik na siedzeniu pojazdu i upewnić się, że ściśle przylega do oparcia siedzenia pojazdu.

Krok 2: Zamocować kompletnie poduszkę siedziska i oparcie w sposób pokazany na rysunku.

Krok 3: Uwaga: Należy upewnić się, że pas bezpieczeństwa siedzenia pojazdu, patrząc od tyłu, przechodzi pod pasem fotelika; nie może przebiegać nad nim. To bardzo ważne.

Krok 4: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Ponadto należy się upewnić, że odcinek biodrowy pasa bezpieczeństwa siedzenia pojazdu przebiega pod podłokietnikiem oraz że odcinek pasa siedzenia biegnący po przekątnej przebiega pod czerwonym punktem zaczepienia. Zamocować pas bezpieczeństwa siedzenia pojazdu w jego zapięciu, zwracając przy tym uwagę na to, czy klamra pasa w słyszalny sposób i pewnie wskoczy w zatrzask.

Zastosowanie w przypadku dzieci o wadze 9-18 kg (grupa I, wiek ok. 9 miesięcy do 4 lat)

Krok 1: Tak jak pokazano na powyższym rysunku, jedną ręką przycisnąć regulator długości pasa, a drugą ręką poluzować pas barkowy, wówczas pasy barkowe będzie można ustawić na ich maksymalną długość.

Krok 2: Nacisnąć na czerwony przycisk tak jak to pokazano na rysunku, aby zwolnić zapięcie klamry pasa, następnie umieścić pasy barkowe po bokach podłokietników.

Krok 3: Posadzić dziecko w foteliku i umieścić pasy barkowe w ich położeniu wyjściowym. Dostosować ustawienie pasów barkowych do rozmiaru ramion dziecka. Połączyć sprzączki pasa i wetknąć je w zapięcie, aż będzie słyszalny odgłos wskoczenia w zatrzask. Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Umocować odcinek barkowy pasa i na koniec jeszcze wyregulować wysokość podgłówka, dostosowując ją do wzrostu dziecka.

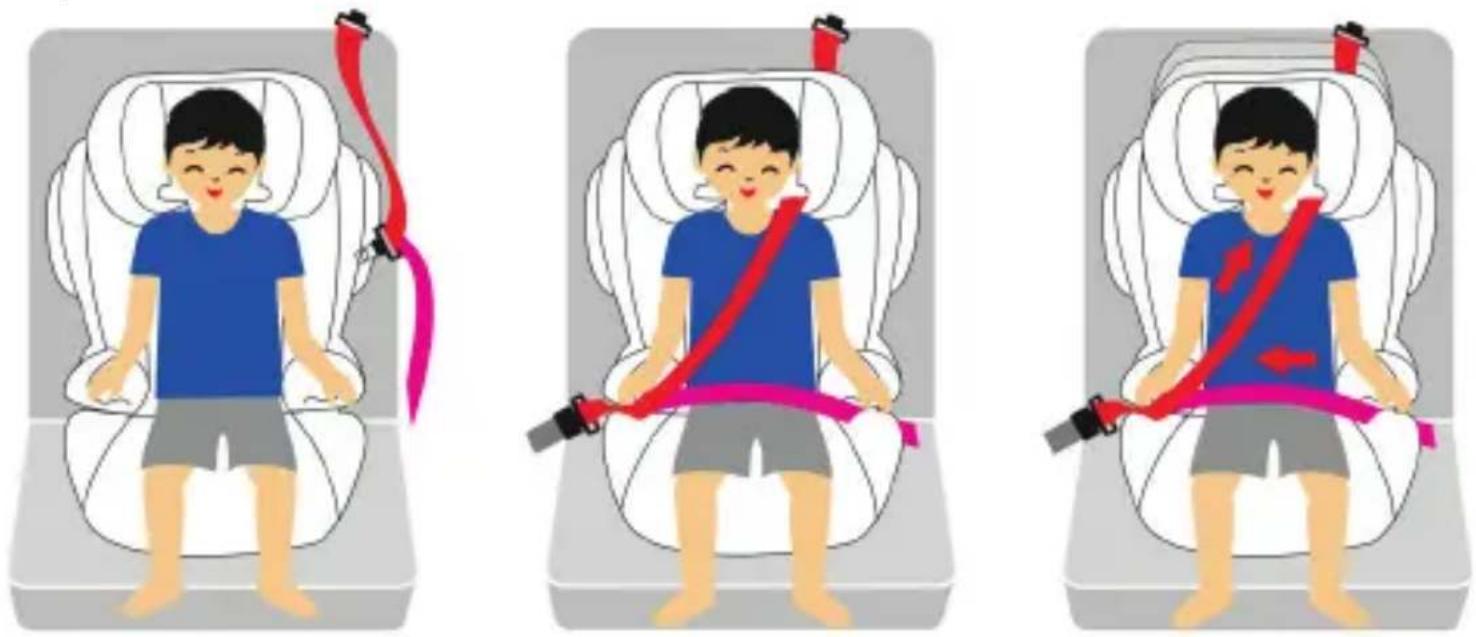

Zastosowanie w przypadku dzieci o wadze 15-36 kg (grupa II i III, wiek ok. 3 do 12 lat)

Krok 1: Umieścić fotelik na siedzeniu pojazdu i upewnić się, że ściśle przylega do oparcia siedzenia pojazdu.

Krok 2: Posadzić dziecko w foteliku.

Krok 3: Zamocować pas bezpieczeństwa siedzenia, upewniając się przy tym, że a) pas biodrowy przebiega równolegle i powyżej krocza dziecka; b) pas barkowy przebiega nad barkiem dziecka. Upewnić się, że pas biodrowy przechodzi pod podłokietnikiem i dopiero wtedy zamocować go w zapięciu pasa.

Krok 4: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Sprawdzić, czy pas barkowy przechodzi przez jeden z otworów przelotowych w podłokietniku. Ustawić jednocześnie pas barkowy na wysokość bezpośrednio powyżej szyi dziecka.

Krok 5: Wyregulować wysokość zagłówka i upewnić się przy tym, że zakrzywienie zagłówka znajduje się 1 cm powyżej barku dziecka.

Krok 6: Dociągnąć pas siedzenia ku górze i upewnić się, czy jest pewnie zamocowany.

Uwaga: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Należy również sprawdzić, czy

pokrowiec jest prawidłowo założony i dostosowany do pasa bezpieczeństwa siedzenia.

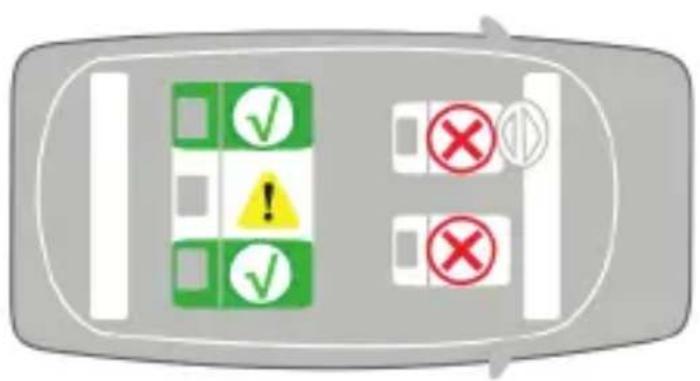

Uniwersalne urządzenie przytrzymujące dla dzieci: do samochodów z systemem Isofi x

Regulator długo- ści górnego pasa mocującego Top Tether

Fotelik nadaje się tylko do użytkowania w pojazdach z trzypunktowym pasem bezpieczeństwa, które zostały zbadane i uzyskały homologację na podstawie regulaminu EKG/ONZ nr 16 lub innego porównywalnego standardu.

Ten typ fotelika dziejącego może być kompatybilny z innymi rodzajami siedzeń pojazdów.

W razie braku pewności proszę zwrócić się do producenta lub sprzedawcy.

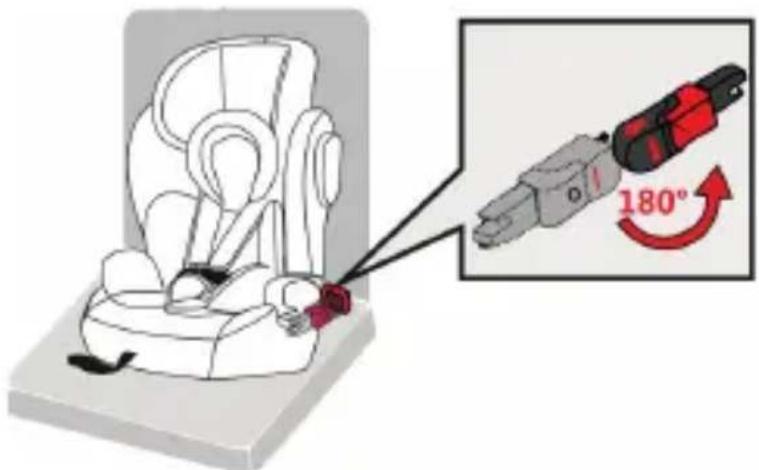

Zastosowanie w przypadku dzieci o wadze 9-18 kg (grupa I, wiek ok. 9 miesięcy do 4 lat)

Zainstalować fotelik w kierunku jazdy pojazdu.

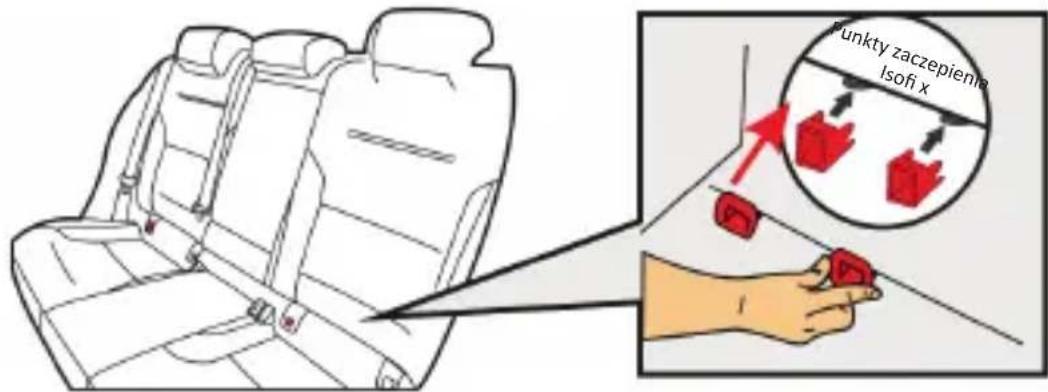

Krok 1: Umieścić czerwoną prowadnicę Isofi x w pozycji punktów zaczepienia Isofi x.

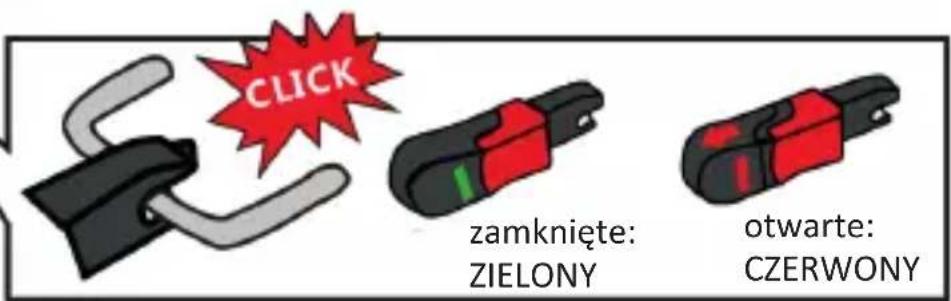

Krok 2: Wykręcić elementy łączące Isofi x do momentu usłyszenia kliknięcia. Sprawdzić, czy elementy łączące Isofi x dają się poruszać w zakresie kąta 15 stopni i czy nie jest możliwe ich przekręcenie.

Krok 3: Następnie zdjąć czarną plastikową osłonę elementów łączących Isofix, aby wetknąć je do czerwonego otworu. Kolor czerwony oznacza, że elementy łączące Isofix nie są wetknięte i zabezpieczone. Docisnąć dolną część mocowania Isofix do stałego punktu zaczepienia, upewnić się, że dolna część mocowania Isofix jest zablokowana w stałych punktach zaczepienia. Sprawdzić, czy element łączący Isofix znajduje się w zielonym otworze.

Krok 4: Otworzyć osłonę klamry zapięcia pasa bezpieczeństwa pojazdu, górną sprzączką pasa zablokować punkty blokowania klamry i upewnić się, czy jest dobrze zamocowana. (W różnych modelach pojazdów punkty zaczepienia pasa mogą się różnić. Odnośnie tej kwesti i należy zapoznać się z informacjami zawartymi w instrukcji eksploatacji danego pojazdu.)

UWAGA: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany.

Krok 5: Zamocować pasy jak najmocniej i sprawdzić, czy klamra zapięcia pasa wskazuje kolor zielony. W ten sposób fotelik będzie mocno przylegał do oparcia siedzenia pojazdu i nie musi być przytrzymywany przez pasy.

W razie pytań proszę zwrócić się do producenta urządzenia przytrzymującego fotelik dziecięcy lub do sprzedawcy.

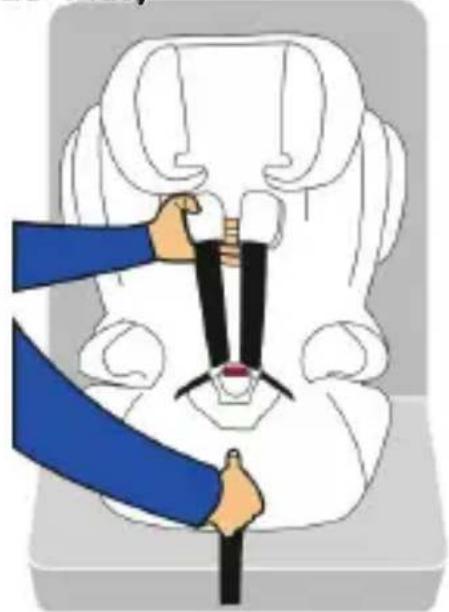

Zastosowanie w przypadku dzieci o wadze 9-18 kg (grupa I, wiek ok. 9 miesięcy do 4 lat)

Krok 1: Tak jak pokazano na powyższym rysunku, jedną ręką przycisnąć regulator długości pasa, a drugą ręką poluzować pas barkowy, wówczas pasy barkowe będzie można ustawić na ich maksymalną długość.
Krok 2: Nacisnąć na czerwony przycisk tak jak to pokazano na rysunku, aby zwolnić zapięcie klamry pasa, następnie umieścić pasy barkowe po bokach podłokietników.

Krok 3: Posadzić dziecko w foteliku i umieścić pasy barkowe w ich położeniu wyjściowym. Dostosować ustawienie pasów barkowych do rozmiaru ramion dziecka. Połączyć sprzączki pasa i wetknąć je w zapięcie, aż będzie słyszalny odgłos wskoczenia w zatrzask. Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Umocować odcinek barkowy pasa i na koniec jeszcze wyregulować wysokość podgłówka, dostosowując ją do wzrostu dziecka.

Zastosowanie w przypadku dzieci o wadze 15-36 kg (grupa II i III, wiek ok. 3 do 12 lat)

Zainstalować fotelik w kierunku jazdy pojazdu.

Krok 1: Umieścić czerwoną prowadnicę Isofi x w pozycji punktów zaczepienia Isofi x.

Krok 2: Wykręcić elementy łączące Isofi x do momentu usłyszenia kliknięcia. Sprawdzić, Czy elementy łączące Isofi x dają się poruszać w zakresie kąta 15 stopni i czy nie jest możliwe ich przekręcenie.

Zastosowanie w przypadku dzieci o wadze 15-36 kg (grupa II i III, wiek ok. 3 do 12 lat)

Krok 1: Umieścić fotelik na siedzeniu pojazdu i upewnić się, że ściśle przylega do oparcia siedzenia pojazdu.

Krok 2: Posadzić dziecko w foteliku.

Krok 3: Zamocować pas bezpieczeństwa siedzenia, upewniając się przy tym, że a) pas biodrowy przebiega równolegle i powyżej krocza dziecka; b) pas barkowy przebiega nad barkiem dziecka. Upewnić się, że pas biodrowy przechodzi pod podłokietnikiem i dopiero wtedy zamocować go w zapięciu pasa.

Krok 4: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Sprawdzić, czy pas barkowy przechodzi przez jeden z otworów przelotowych w podłokietniku. Ustawić jednocześnie pas barkowy na wysokość bezpośrednio powyżej szyi dziecka.

Krok 5: Wyregulować wysokość zagłówka i upewnić się przy tym, że zakrzywienie zagłówka znajduje się 1 cm powyżej barku dziecka.

Krok 6: Dociągnąć pas siedzenia ku górze i upewnić się, czy jest pewnie zamocowany.

Uwaga: Upewnić się, czy pas bezpieczeństwa siedzenia pojazdu nie jest poskręcany. Należy również sprawdzić, czy

pokrowiec jest prawidłowo założony i dostosowany do pasa bezpieczeństwa siedzenia.

Informacje odnośnie utrzymania

1. Zdejmowanie miękkiej tapicerki:

Tapicerka oparcia: Najpierw na tylnej stronie fotelika otworzyć tapicerkę, następnie zdjąć ją przez pociągnięcie do przodu. Wówczas tapicerka oparcia jest już gotowa do prania.

Pokrowiec fotelika i podgłówka: Po prostu zdjąć pokrowiec. Po zdjęciu pokrowiec fotelika/podgłówka jest już gotowy do prania.

	Prać ręcznie Nie stosować czyszto	chemicznego
	Temperatura poniżej 30 °C	Nie prasować
	Nie wybielać	Czyścić z użyciem mydła o łagodnym działaniu

2. Czyszczenie pokrowców fotelika:

W przypadku lekkich zabrudzeń pokrowce mogą być czyszczone wilgotną gąbką i wodą z mydłem lub prane ręcznie w wodzie z mydłem o temperaturze 30 °C. Nie stosować środków czyszczących zawierających chlor. Nie nadają się do prania w pralce i suszenia w suszarce.

3. Czyszczenie fotelika z tworzywa sztucznego

System pasów bezpieczeństwa można czyścić ręcznie środkiem myjącym do rąk, ciepłą wodą i gąbką. Nie stosować agresywnych środków czyszczących.

Optymalny klimat do siedzenia dla najmłodszych!

Nasza seria fotelików dziecięcych Klimax zachwyca prawdziwą innowacją: Specjalna technologia zapewnia przyjemne chłodzenie w gorące letnie dni i komfortowe uczucie ciepła w zimie.

Ponadto: nasza seria Klimax jest pierwszą w swoim rodzaju, otwierając zupełnie nowy rozdział w zakresie komfortu siedzenia dla dzieci.

SPIS TREŚCI

1. Objąśnienie symboli 64
2. Informacje dotyczące bezpieczeństwa 64
3. Użycie zgodne z przeznaczeniem 66
4. Zakres dostawy 66
5. Użytkowanie technologii Klimax 67
6. Gwarancja
7. Usuwanie usterek 69
8. Utylizacja/Środowisko 71
9. Dane techniczne 71

01. OBJAŚNIENIE SYMBOLI

UWAGA!

Wskazówka bezpieczeństwa dotycząca niebezpiecznej sytuacji, która może prowadzić do śmierci lub poważnych obrażeń, jeśli się jej nie uniknie.

PRZESTROGA!

Wskazówka bezpieczeństwa dotycząca niebezpiecznej sytuacji, która może prowadzić do drobnych lub umiarkowanych obrażeń, jeśli się jej nie uniknie.

UWAGA!

Wskazuje sytuację, która może prowadzić do szkód materialnych, jeśli się jej nie uniknie.

INFORMACJA

Dodatkowe informacje dotyczące obsługi produktu.

02. WSKAZÓWKI BEZPIECZEŃSTWA

INFORMACJA

• Fotelik dziecięcy z technologią Klimax przeznaczony jest wyłącznie do użytku w samochodzie. Technologię Klimax można zastosować we wszystkich samochodach wyposażonych w pokładowe gniazdo zasilania 12 V.
• Przed użyciem fotelika dziecięcego z technologią Klimax prosimy o dokładne zapoznanie się z instrukcją obsługi i przestrzeganie wszystkich informacji dotyczących bezpieczeństwa i użytkowania.
• Jeśli urządzenie nosi widoczne ślady uszkodzenia, nie wolno go dalej używać
• Niniejsza instrukcja obsługi wyjaśnia, jak obstugiwać technologię Klimax. W celu prawidłowego montażu dziecięcego fotelika samochodowego w samochodzie oraz uzyskania dalszych informacji dotyczących bezpieczeństwa związanych z dziecięcym fotelikiem samochodowym, należy zapoznać się z oddzielną instrukcją obsługi odpowiedniego fotelika.
• Podczas montażu i obsługi fotelika należy się upewnić, czy działanie poduszek powietrznych w pojeździe nie jest ograniczone lub nie są one zakryte (np. przez kabel).
• Oczywście możliwe jest używanie fotelika bez użycia technologii Klimax.
• Z technologii Klimax mogą korzystać wyłącznie osoby petnoletnie.

UWAGA!

• Nieprzestrzeganie tych wskazówek bezpieczeństwa może skutkować śmiercią lub poważnymi obrażeniami.
• Zagrożenie życia przez porażenie prądem.
• Nie należy dopuszczać do kontaktu urządzenia i/lub kabla potączeniowego z wilgocią lub płynami, w przeciwnym razie istnieje ryzyko porażenia prądem. Nie należy dotykać urządzenia mokrymi rękami.
• Nie należy wprowadzać żadnych zmian w foteliku samochodowym. Nie należy wyjmować żadnych części z fotelika samochodowego poza czynnościami wymienionymi w niniejszej instrukcji w punkcie „Czyszczenie” oraz w instrukcji użytkowania odpowiedniego fotelika.
• Naprawy fotelika samochodowego, przewodu łączącego należy zlecać wyłącznie specjalistycznemu warsztatowi lub producentowi. Niewłaściwe naprawy lub próby naprawy mogą prowadzić do znacznych uszkodzeń i niebezpieczeństwa.
• Jeśli jakaś część wtyczki utknęta w gnieździe napięcia pokładowego 12 V jako ciało obce, należy ją usunąć za pomocą izolowanych szczypiec lub podobnych narzędzi. Należy zawsze odłączać akumulator pojazdu przed sięgnięciem do pokładowego gniazda zasilania 12 V. Istnieje ryzyko porażenia prądem i zwarcia w instalacji elektrycznej samochodu.
• Naprawę pokładowego gniazdka 12 V lub instalacji elektrycznej samochodu należy zlecić specjalistycznemu warsztatowi.
• Nie należy wkładać żadnych spiczastych ani metalowych przedmiotów do otworów urządzenia.
• Nie należy używać technologii Klimax, jeśli sam fotelik, wtyczka lub przewód potączeniowy wykazują widoczne uszkodzenia, jeśli fotelik upadł lub brał udział w wypadku drogowym.
• Nigdy nie należy zostawiać dziecka bez opieki w foteliku samochodowym z technologią Klimax. Nigdy nie należy pozwalać dziecku siedzieć samemu w samochodzie, gdy temperatura na zewnątrz jest wysoka latem lub gdy temperatura na zewnątrz jest niska zimą. Technologia Klimax nie gwarantuje ochrony przed śmiercią spowodowaną wysoką lub niską temperatura.
• Dzieci muszą być przez cały czas nadzorowane, aby upewnić się, że nie bawią się fotelikiem.

PRZESTROGA!

• Przed uruchomieniem należy się upewnić, czy kabel połączeniowy oraz wtyczka są suche i czyste.
• Podczas układania kabla połączeniowego należy się upewnić, że nie jest on zgnieciony ani przetarty.
• Przed czyszczeniem i serwisowaniem należy odłączyć fotelik od zasilania.
• Aby zapewnić przepuszczalność powietrza, nigdy nie należy używać fotelika dziecięcego z technologią Klimax z innym pokrowcem niż dostarczony w oryginalnym opakowaniu.
• Nie należy przykrywać fotelika z technologią Klimax wraz z wtyczką 12 V i kablem połączeniowym dodatkowymi kocami, pokrowcami lub poduszkami. Fotelik dziecięcy należy trzymać z dala od innych źródeł ciepła, takich jak ogrzewanie, ogrzewanie fotela lub bezpośrednie działanie promieni słonecznych.

UWAGA!

• Wtyczkę należy podłączać wyłącznie do gniazdka pokładowego prądu stałego 12 V w samochodzie, które odpowiada „Danym technicznym” w niniejszej instrukcji.
• Nigdy nie należy wyciągać wtyczki z wbudowanego gniazdka elektrycznego za kabel połączeniowy.
• Przed użyciem fotelika dziecięcego z technologią Klimax należy się upewnić, że otwory wentylacyjne w foteliku samochodowym nie są zastonięte.
• Należy chronić fotelik samochodowy i jego kabel przyłączeniowy oraz wtyczkę przed wilgocią.

03. UŻYCIE ZGODNE Z PRZEZNACZENIEM

Fotelik dziecięcy z technologią Klimax przeznaczony jest do przewożenia dziecka w samochodzie osobowym. Używanie w innych środkach transportu (ciężarówka, autobus, samolot, łódź) jest niedozwolone.

Niniejsza instrukcja obsługi wyjaśnia, jak obstugiwać technologię Klimax. W celu prawidłowego montażu dziecięcego fotelika samochodowego w samochodzie oraz uzyskania dalszych informacji dotyczących bezpieczeństwa związanych z dziecięcym fotelikiem samochodowym, należy zapoznać się z oddzielną instrukcją obsługi odpowiedniego fotelika!

Technologię Klimax można zastosować we wszystkich samochodach wyposażonych w pokładowe gniazdo zasilania 12 V.

04. ZAKRES DOSTAWY

Zdjęcia siedzenia podwyższającego i fotelika samochodowego stłużą jedynie jako przykład.

a Wentylator (siedzenie podwyższające 2 x)
b Wspornik wentylatora
c Czujnik ciśnienia
d Czujnik temperatury (wewnątrz korpusu)
e Tablica sterownicza (za wyświetlaczem)
f Wtyczka 12 V z przełącznikiem i przewodem przyłączeniowym
g Wyświetlacz
h Mata grzewcza (1 x siedzisko)
i instrukcja obstugi (bez ilustracji)

a Wentylator (duży fotelik samochodowy 4 x)
b Wspornik wentylatora
c Czujnik ciśnienia
d Czujnik temperatury (wewnątrz korpusu)
e Tablica sterownicza (za wyświetlaczem)
f Wtyczka 12 V z przełącznikiem i przewodem przyłączeniowym
g Wyświetlacz
h Mata grzewcza (1 x siedzisko, 1 x oparcie)
i Instrukcja obstugi (bez ilustracji)

05. UŻYTKOWANIE TECHNOLOGII KLIMAX

ZASILANIE

Fotelik samochodowy jest zasilany z pokładowego gniazdka 12 V w samochodzie. Może znajdować się w różnych miejscach w samochodzie (np. bagażnik, środkowy podłokietnik, kokpit).

Niektóre gniazdka pokładowe 12 V są zasilane tylko wtedy, gdy zapton jest włączony. Należy to najpierw sprawdzić. W tym celu należy włożyć wtyczkę do gniazda zasilania 12 V w samocho-dzie (1). Można włączyć lub wyłączyć system za pomocą czerwonego przycisku na wtyczce (2). (Czerwony przycisk świeci = włączony, brak światła = wyłączony).

Należy ręcznie wyłączyć zasilanie, gdy fotelik lub technologia Klimax nie są używane, aby zapobiec ciągtemu świeceniu się wyświetlacza. Zasilanie technologii Klimax wyłącza się automatycznie po 30 minutach, pod warunkiem, że w foteliku nie siedzi żadne dziecko lub na czujnik nacisku nie jest wywierany nacisk.

TECHNOLOGIE KLIMAX

Po włożeniu wtyczki do gniazdka 12 V w samochodzie i włączeniu czerwonym przyciskiem, system jest gotowy do użycia.

Technologia Klimax jest aktywowana tylko wtedy, gdy na znajdujący się w siedzisku czujnik nacisku jest wywierany nacisk.

UWAGA: fotelika samochodowego należy używać wyłącznie do przewożenia dziecka. Nigdy nie należy go używać do transportu przedmiotów, które mogłyby aktywować technologię Klimax, gdy system jest włączony.

Technologia Klimax jest w pełni zautomatyzowana. Nie jest wymagane dokonywanie żadnych dalszych ustawień poza włączeniem systemu (jak opisano powyżej).

OCHŁADZANIE LATEM

Zintegrowany czujnik mierzy temperaturę wewnątrz fotelika. Jeśli temperatura przekracza 30°C, system aktywuje się i odprowadza ciepłe powietrze – w ten sposób powstaje obieg powietrza chłodzącego.

GRZANIE ZIMA

Jednak gdy tylko zintegrowany czujnik wykryje temperaturę poniżej 5°C, siedzisko jest automatycznie podgrzewane – aż do osiągnięcia wewnątrz siedziska temperatury 20°C.

WYŚWIETLACZ

Wyświetlacz pokazuje zmierzoną temperaturę wewnątrz fotelika w stopniach Celsjusza (°C). Wyświetlana jest również aktualnie aktywna funkcja: wentylacja lub ogrzewanie.

CZYSZCZENIE

Istnieje możliwość wyczyszczenia pokrowca fotelika zgodnie z instrukcją prania znajdująca się na etykiecie na pokrowcu.

Do czyszczenia plastikowego korpusu należy używać wilgotnej szmatki. Dokładnie osuszyć czyszczone miejsca, aby wilgoć nie uszkodziła elektroniki. Nie należy używać chemikaliów ani ściernych środków czyszczących.

06. GWARANCJA

Obowiązuje ustawowy okres gwarancji. Jeśli produkt jest uszkodzony, należy skontaktować się z wyspecjalizowanym sprzedawcą lub producentem.

Do wniosku o naprawę lub rozpatrzenie gwarancji należy załączyć następujące dokumenty:

• Kopia faktury z datą zakupu
• Powód reklamacji lub opis błędu

Nie należy wysyłać produktu do naprawy lub serwisu gwarancyjnego bez uprzedniej konsultacji z wyspecjalizowanym sprzedawcą lub producentem.

07. USUWANIE USTEREK

Usterka Możliwa przyczyna Proponowane rozwiązanie

	Wtyczka 12 V nie jest podłączona lub nie jest włączona	Włożyć wtyczkę 12 V do gniazdka pokładowego 12 V i włączyć ją.
	Wtyczka 12 V lub kabel połączeniowy jest uszkodzony	Wymiana wtyczki 12 V lub kabla przyłączeniowego przez autoryzowany serwis/ producenta.
Wentylator nie działa	Temperatura początkowa nie została osiągnięta	Temperatura mierzona przez czujnik musi być wyższa niż 30°C, aby wentylatory mogły się włączyć. Czujnik ciśnienia również musi być aktywowany.
	Obcy przedmiot blokuje wentylator	Usunąć ciało obce. W tym celu należy najpierw wyciągnąć wtyczkę 12 V z pokładowego gniazda napięcia 12 V.
	Wentylator, czujnik ciśnienia lub czujnik temperatury jest uszkodzony	Wymiana wentylatora, czujnika ciśnienia lub czujnika temperatury przez autoryzo- wany serwis/producenta.

Usterka Możliwa przyczyna Proponowane rozwiązanie

	Wtyczka 12 V nie jest podłączona lub nie jest włączona	Włożyć wtyczkę 12 V do gniazdka pokładowego 12 V i włączyć ją.
	Wtyczka 12 V lub kabel połączeniowy jest uszkodzony	Wymiana wtyczki 12 V lub kabla przyłączeniowego przez autoryzowany serwis/ producenta.
Mata grzewcza nie działa	Temperatura początkowa nie została osiągnięta	Temperatura mierzona przez czujnik musi być niższa niż 5°C, aby mata grzewcza mogła się aktywować. Czujnik ciśnienia również musi być aktywowany.
	Mata grzewcza, czujnik ciśnienia lub czujnik temperatury jest uszkodzony	Wymiana maty grzewczej, czujnika ciśnienia lub czujnika temperatury przez autoryzowany serwis /producenta.
Wyświetlacz nie działa	Brak napięcia w gnieździe zasilania 12 V DC w pojeżdzie	Włączyć zapłon i sprawdzić, czy wtyczka 12 V jest prawidłowo włożona.
	Wyświetlacz lub czujnik ciśnienia jest uszkodzony	Wymiana wyświetlacza, tablicy sterowniczej lub czujnika ciśnienia przez autoryzowany serwis /producenta.
	Wtyczka 12 V nie jest podłączona lub nie jest włączona	Włożyć wtyczkę 12 V do gniazdka pokładowego 12 V i włączyć ją.
	Wtyczka 12 V lub kabel połączeniowy jest uszkodzony	Wymiana wtyczki 12 V lub kabla przyłączeniowego prze autoryzowany serwis/ producenta.

08. UTYLIZACJA/ŚRODOWISKO

Fotelik i opakowanie należy przekazać do przyjaznego dla środowiska punktu recyklingu.

łądzeń elektrycznych nie należy wyrzucać z odpadami domowymi.

Gdy produkt nie jest już używany, prosimy o jego utylizację w sposób przyjazny dla środowiska, zgodnie z lokalnymi przepisami. Informacje o punktach zbiórki, które bezpłatnie przyjmują zużyte urządzenia, można uzyskać w urzędzie gminy lub miasta.

09. DANE TECHNICZNE

Napięcie robocze/pobór prądu

Wtyczka

Wentylator

Mata grzewcza

Duże foteliki samochodowe dla dzieci z 4 wentylatorami: DC 12 V 2.2 A

Siedzenie podwyższające z 2 wentylatorami: DC 12 V 1.1 A

Wtyczka 12 V do gniazdek pokładowych 12 V wraz z kablem przyłączeniowym o długości 4,50 m

Bezszczotkowy, DC 12 V 0,05 A, wymiary obudowy: 50 x 50 x 10,5 mm

Duży fotelik samochodowy: 2 sztuki

(1 x siedzisko, 1 x oparcie);

Siedzenie podwyższające: 1 sztuka (siedzisko);

Maksymalna temperatura: 35°C

RoHS

W trakcie udoskonalania produktu zastrzegamy sobie prawo do wprowadzania zmian technicznych i optycznych w produkcie.

(1 x sedacia plocha, 1 x opierka chrbta);

Podsedák: 1 kus (sedacia plocha);
