Produkttyp	Autositz Gruppe 1/2/3 mit Klimax-Technologie
Gewichtsgruppe	9 bis 36 kg
Empfohlenes Alter	9 Monate bis 12 Jahre
Installation	ISOFIX + Top Tether oder Dreipunkt-Sicherheitsgurt
Montagerichtung	Vorwärtsgerichtet
Klimax-Technologie	Automatische Heizung (T<5°C) und Belüftung (T>30°C)
Stromversorgung	12 V DC über Zigarettenanzünder, Kabel 4,50 m
Komfortfunktionen	Automatische Belüftung und Heizung, Temperaturanzeige
Kopfstützenverstellung	Ja, roter Hebel, mehrere Positionen
Gurtsystem	5-Punkt-Gurt höhenverstellbar für Gruppe 1
Seitenschutz	Integriert
Materialien	Kunststoff, Stoffbezug
Pflege des Bezugs	Handwäsche bei max. 30°C, kein Bleichmittel, kein Wäschetrockner
Reinigung des Kunststoffs	Feuchtes Tuch, keine aggressiven Reinigungsmittel
Sitzgewicht	Ca. 8 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 45 x 40 x 60 cm (Schätzung)

Häufig gestellte Fragen - Flux Isofix Osann

Welche Gewichtsgruppen hat dieser Sitz?

Der Sitz ist für die Gruppen 1 (9-18 kg), 2 (15-25 kg) und 3 (22-36 kg) zugelassen, also von 9 Monaten bis etwa 12 Jahren.

Wie installiere ich den Sitz mit ISOFIX?

Setzen Sie die ISOFIX-Konnektoren auf die Verankerungspunkte Ihres Fahrzeugs. Stellen Sie sicher, dass die Anzeigen auf grün wechseln. Befestigen Sie dann den Top Tether am oberen Verankerungspunkt und spannen Sie ihn. Überprüfen Sie, ob der Sitz stabil ist.

Kann ich den Sitz ohne ISOFIX verwenden?

Ja, der Sitz kann mit dem Dreipunkt-Sicherheitsgurt des Fahrzeugs installiert werden. Befolgen Sie die Anweisungen für Gruppe 1 (mit Gurtsystem) oder Gruppen 2/3 (mit Fahrzeuggurt).

Wie funktioniert die Klimax-Technologie?

Die Klimax-Technologie heizt den Sitz automatisch (bis zu 20°C), wenn die Innenraumtemperatur unter 5°C liegt, und aktiviert die Belüftung zur Kühlung, wenn die Temperatur über 30°C steigt. Sie benötigt Strom über den 12V-Anschluss.

Kann ich den Bezug waschen?

Ja, der Bezug kann bei max. 30°C mit milder Seife handgewaschen werden. Kein Bleichmittel verwenden, nicht bügeln und nicht in den Trockner geben.

Wie stelle ich die Höhe des Gurtsystems ein?

Öffnen Sie den Bezug auf der Rückseite des Sitzes, lösen Sie die Gurte von der Führung, ziehen Sie sie durch die Schlitze und stecken Sie sie dann in die Löcher auf der gewünschten Höhe. Achten Sie darauf, dass die Gurte auf gleicher Höhe sind, und schließen Sie den Bezug wieder.

Ist der Sitz mit allen Fahrzeugen kompatibel?

Er ist kompatibel mit Fahrzeugen, die mit nach ECE-Regelung Nr. 16 oder gleichwertig zugelassenen Dreipunktgurten ausgestattet sind. Bei Autos mit ISOFIX überprüfen Sie das Vorhandensein der Verankerungspunkte.

Was tun, wenn das Display nicht leuchtet?

Überprüfen Sie, ob der 12V-Stecker richtig eingesteckt ist und die Zündung des Fahrzeugs eingeschaltet ist. Wenn das Display aus bleibt, können der Drucksensor oder das Display defekt sein; kontaktieren Sie den Hersteller.

Kann ich die Klimax-Technologie ohne Kind nutzen?

Nein, die Klimax-Technologie wird nur aktiviert, wenn ein Kind sitzt und Druck auf den Sensor ausübt. Sie schaltet sich nach 30 Minuten ohne Druck automatisch aus.

Wie reinige ich die Kunststoffteile?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser. Keine scheuernden oder chemischen Reiniger verwenden. Gründlich trocknen, um Schäden an den elektronischen Komponenten zu vermeiden.

BEDIENUNGSANLEITUNG Flux Isofix Osann

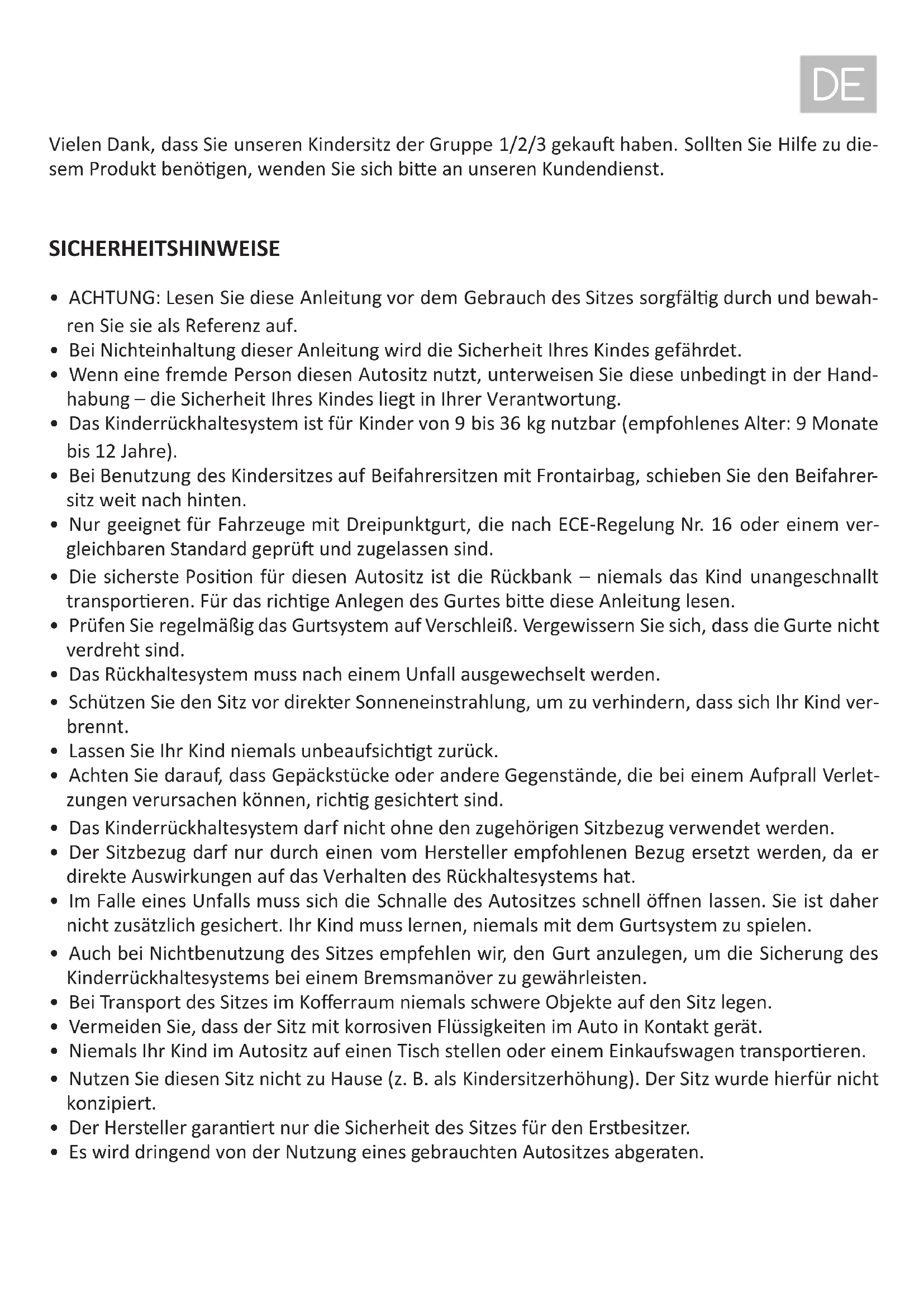

Vielen Dank, dass Sie unseren Kindersitz der Gruppe 1/2/3 gekauft haben. Sollten Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

SICHERHEITSHINWEISE

• ACHTUNG: Lesen Sie diese Anleitung vor dem Gebrauch des Sitzes sorgfältig durch und bewahren Sie sie als Referenz auf.
• Bei Nichteinhaltung dieser Anleitung wird die Sicherheit Ihres Kindes gefährdet.
• Wenn eine fremde Person diesen Autositz nutzt, unterweisen Sie diese unbedingt in der Handhabung – die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.
• Das Kinderrückhaltesystem ist für Kinder von 9 bis 36 kg nutzbar (empfohlenes Alter: 9 Monate bis 12 Jahre).
• Bei Benutzung des Kindersitzes auf Beifahrersitzen mit Frontairbag, schieben Sie den Beifahrersitz weit nach hinten.
• Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder einem vergleichbaren Standard geprüft und zugelassen sind.
• Die sicherste Position für diesen Autositz ist die Rückbank – niemals das Kind unangeschnallt transportieren. Für das richtige Anlegen des Gurtes bitte diese Anleitung lesen.
• Prüfen Sie regelmäßig das Gurtsystem auf Verschleiß. Vergewissern Sie sich, dass die Gurte nicht verdreht sind.
• Das Rückhaltesystem muss nach einem Unfall ausgewechselt werden.
• Schützen Sie den Sitz vor direkter Sonneneinstrahlung, um zu verhindern, dass sich Ihr Kind verbrennt.
• Lassen Sie Ihr Kind niemals unbeaufsichtigt zurück.
• Achten Sie darauf, dass Gepäckstücke oder andere Gegenstände, die bei einem Aufprall Verletzungen verursachen können, richtig gesichtert sind.
• Das Kinderrückhaltesystem darf nicht ohne den zugehörigen Sitzbezug verwendet werden.
• Der Sitzbezug darf nur durch einen vom Hersteller empfohlenen Bezug ersetzt werden, da er direkte Auswirkungen auf das Verhalten des Rückhaltesystems hat.
• Im Falle eines Unfalls muss sich die Schnalle des Autositzes schnell öffnen lassen. Sie ist daher nicht zusätzlich gesichert. Ihr Kind muss lernen, niemals mit dem Gurtsystem zu spielen.
• Auch bei Nichtbenutzung des Sitzes empfehlen wir, den Gurt anzulegen, um die Sicherung des Kinderrückhaltesystems bei einem Bremsmanöver zu gewährleisten.
• Bei Transport des Sitzes im Kofferraum niemals schwere Objekte auf den Sitz legen.
• Vermeiden Sie, dass der Sitz mit korrosiven Flüssigkeiten im Auto in Kontakt gerät.
• Niemals Ihr Kind im Autositz auf einen Tisch stellen oder einem Einkaufswagen transportieren.
• Nutzen Sie diesen Sitz nicht zu Hause (z. B. als Kindersitzerhöhung). Der Sitz wurde hierfür nicht konzipiert.
• Der Hersteller garantiert nur die Sicherheit des Sitzes für den Erstbesitzer.
• Es wird dringend von der Nutzung eines gebrauchten Autositzes abgeraten.

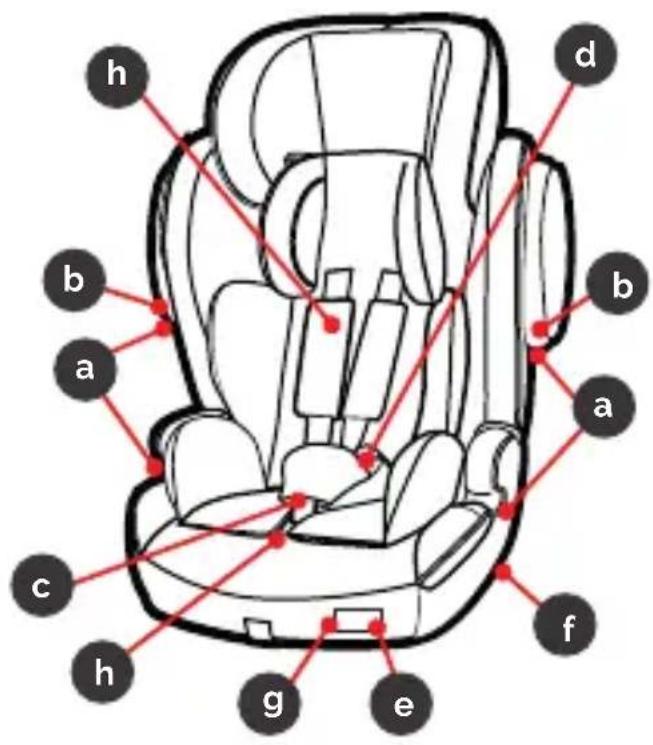

Anbauteile

roter Hebel für die Höhenverstellung der Kopfstütze

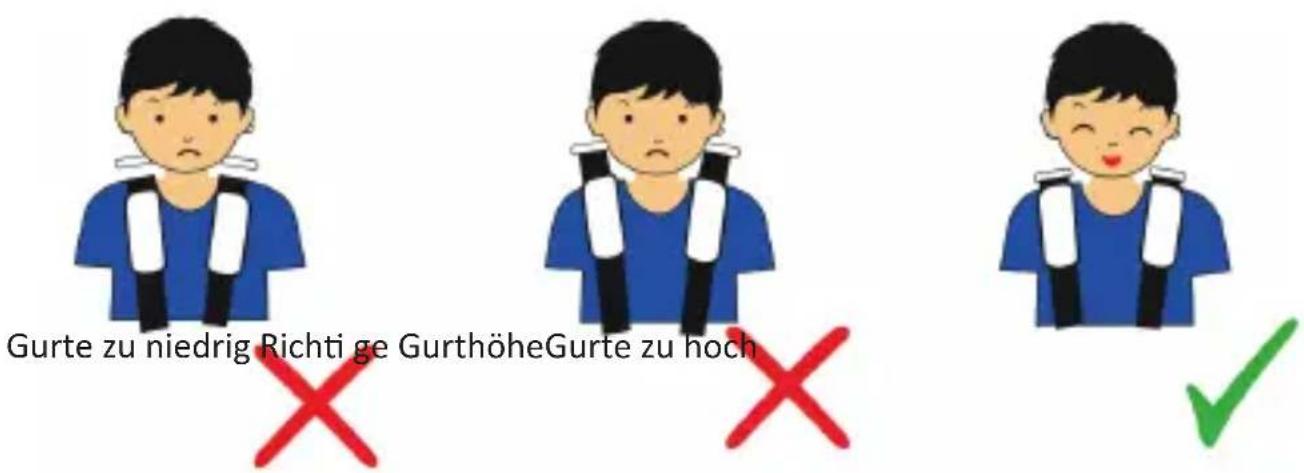

Richtige Höhe der Schultergurte

Prüfen Sie in regelmäßigen Abständen den Sitz der Schultergurte – ihr Kind wächst.

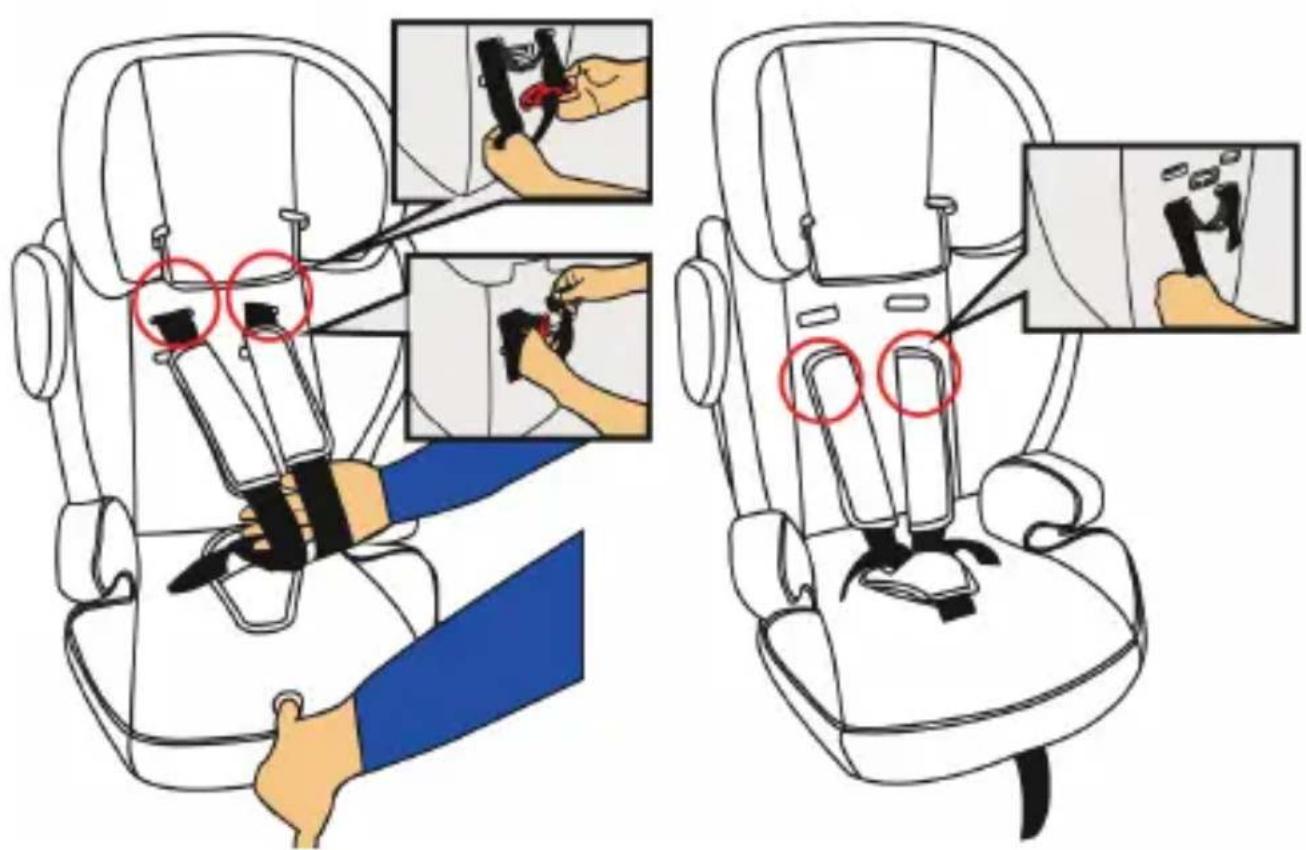

Anpassen der Schultergurte

Lösen Sie einen der Gurte vom Gurtverbinder und ziehen ihn dann von der Vorderseite des Sitzes aus den Gurtschlitzen heraus. Fädeln Sie den Gurt anschließend ober- oder unterhalb des vorherigen Gurtloches ein und stecken ihn wieder in den Gurtverbinder. Wiederholen Sie diesen Vorgang nun für den anderen Schultergurt. Vergewissern Sie sich, dass beide Gurte auf der selben Höhe sind und verschließen Sie den Sitzbezug wieder.

Entf ernung des Gurtsystems

1. Entfernung der Schultergurte

Öff nen Sie zunächst den Sitzbezug auf der Rückseite des Sitzes, um Zugriff auf das Gurtsystem zu bekommen. Lösen Sie beide Gurte vom Gurtverbinder und ziehen Sie die Schultergurte von der Vorderseite des Sitzes aus den Gurtschlitzen heraus.

2. Entfernung der Beckengurte

Drehen Sie die Gurthalter auf die schmale Seite und schieben Sie diese durch den Sitz und den Sitzbezug.

ACHTUNG: Entfernen Sie unter keinen Umständen die Rückenlehne des Kindersitzes. Ohne Rückenlehne ist das Kind seitlich nicht ausreichend geschützt.

Universales Kinderrückhaltesystem: für Autos ohne Isofi x

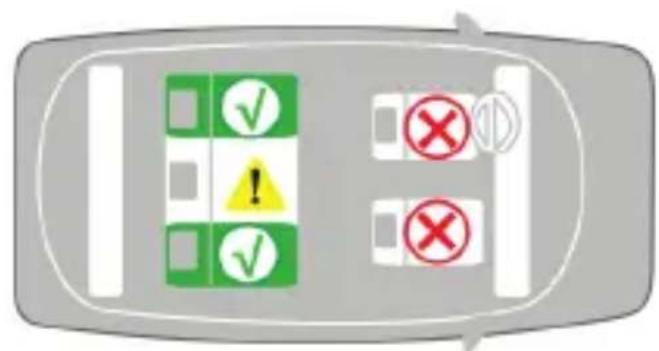

Das Fahrzeug sollte mit einem Dreipunktgurt ausgestatt et sein.

Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder einem vergleichbaren Standard geprüft und zugelassen sind.

Diese Art von Kindersitz ist gegebenenfalls kompati bel zu anderen Fahrzeugsitzen. Wenn Sie sich nicht sicher sind, wenden Sie sich bitt e an den Hersteller oder den Verkäufer.

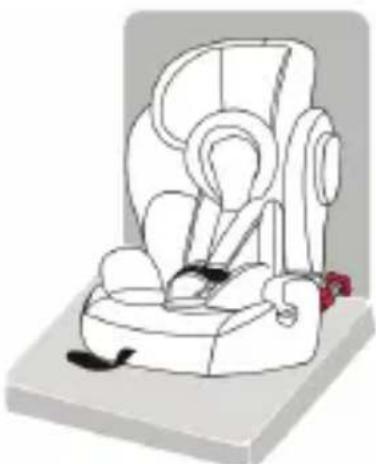

Einsatz für 9-18 kg (Gruppe I, ca. von 9 Monate bis 4 Jahre)

Bauen Sie den Kindersitz entsprechend der Fahrtrichtung des Fahrzeuges ein.

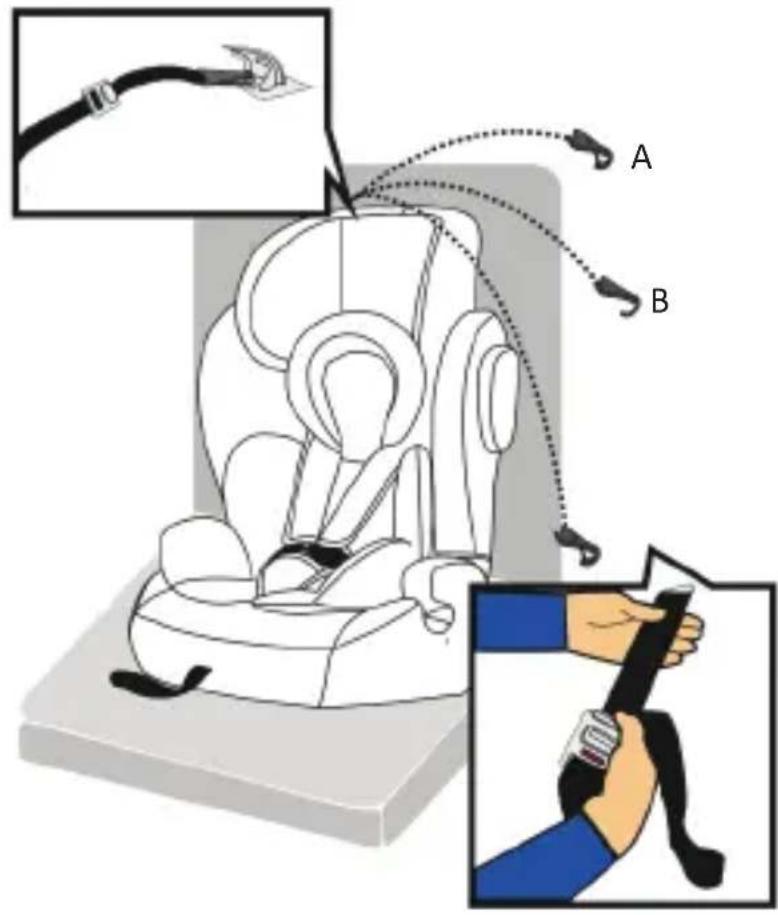

Schritt 1: Platzieren Sie den Kindersitz auf dem Fahrzeugsitz und stellen Sie sicher, dass er fest an der Rückenlehne des Fahrzeugsitzes anliegt.

Schritt 2: Befestigen Sie das Sitzkissen und die Rückenlehne vollständig wie in der Abbildung gezeigt.

Schritt 3: Achtung: Stellen Sie sicher, dass der Sitzgurt von hinten gesehen unter dem Gurt des Kindersitzes hindurchgeht; er darf nicht darüber hinweggehen. Dies ist sehr wichtig.

Schritt 4: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Stellen Sie weiterhin sicher, dass der Schoßabschnitt des Sitzgurtes unter der Armlehne hindurchgeht und dass der diagonale Abschnitt des Sitzgurtes unter dem roten Verankerungspunkt hindurchgeht. Befestigen Sie den Sitzgurt in dem Gurtschloss und achten Sie darauf, dass der Gurt hörbar sicher einrastet.

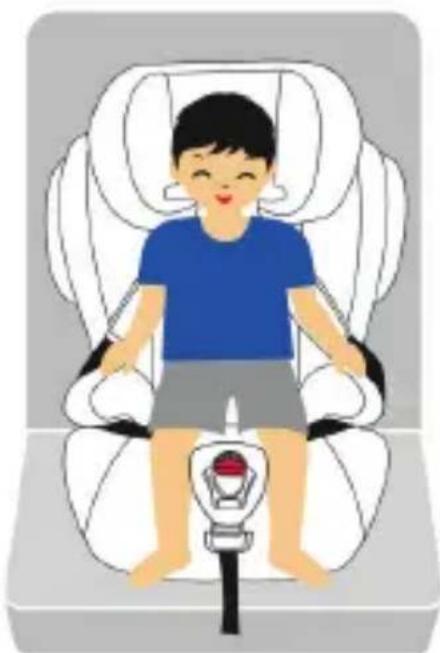

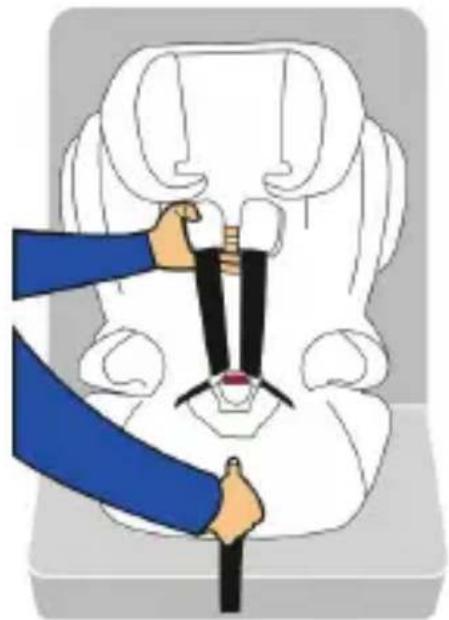

Einsatz für 9-18 kg (Gruppe I, ca. von 9 Monate bis 4 Jahre)

Schritt 1: Wie in der Abbildung oben gezeigt, mit einer Hand auf den Gurtlängenversteller drücken und mit der anderen Hand den Schulterriemen lösen, danach können die Schulterriemen auf ihre größte Länge eingestellt werden.

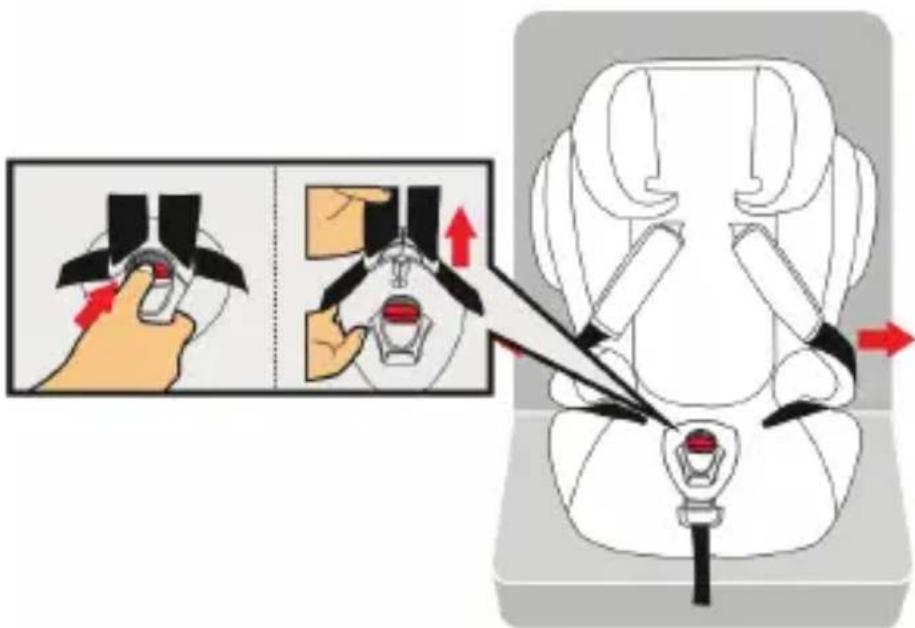

Schritt 2: Wie in der Abbildung gezeigt, auf den roten Knopf drücken, um das Gurtschloss zu lösen, danach die Schulterriemen auf beiden Seiten der Armlehne platzieren.

Schritt 3: Setzen Sie Ihr Kind in den Kindersitz und platzieren Sie die Schulterriemen in der Ausgangsstellung. Stellen Sie die Schulterriemen auf die Größe der Schulter Ihres Kindes ein. Schließen Sie die Zunge und stecken Sie diese in das Gurtschloss, bis ein Klicken zu hören ist. Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Befesti gen Sie den Schulterabschnitt des Gurtes und stellen Sie zuletzt noch die Höhe der Kopfstütze auf die Größe Ihres Kindes ein.

Einsatz für 15-36 kg (Gruppe II & III, ca. von 3 bis 12 Jahre)

Schritt 1: Stellen Sie den Kindersitz auf den Fahrzeugsitz und stellen Sie sicher, dass er fest an der Rückenlehne des Fahrzeugsitzes anliegt.

Schritt 2: Setzen Sie Ihr Kind in den Kindersitz.

Schritt 3: Befesti gen Sie den Sitzgurt und stellen Sie dabei sicher, dass a) der Beckengurt über dem Schritt des Kindes entlanggeht; b) der Schultergurt über der Schulter Ihres Kindes entlanggehen. Stellen Sie sicher, dass der Beckengurt unter der Armlehne hindurchgeht, und befesti gen Sie ihn danach in dem Gurtschloss.

Schritt 4: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Überprüfen Sie, ob der Schultergurt durch die Schlitze in der Armlehne hindurchgehen. Stellen Sie gleichzeitig die Schulterriemen auf die Höhe unmitt elbar oberhalb des Halses Ihres Kindes ein.

Schritt 5: Stellen Sie die Höhe der Kopfstütze ein und stellen Sie dabei sicher, dass sich die Zunge ar der Kopfstütze 1 cm oberhalb der Schulter Ihres Kindes befi ndet.

Schritt 6: Ziehen Sie den Sitzgurt nach oben fest an und stellen Sie dabei sicher, dass der Sitzgurt sicher befesti gt ist.

Achtung: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Überprüfen Sie auch, ob die Abdeckung richtig angebaut ist und auf den Sitzgurt abgesti mmt ist.

Universales Kinderrückhaltesystem: für Autos mit Isofi x

Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder einem vergleichbaren Standard geprüft und zugelassen sind.

Diese Art von Kindersitz ist gegebenenfalls kompati bel zu anderen Fahrzeugsitzen. Wenn Sie sich nicht sicher sind, wenden Sie sich bitt e an den Hersteller oder den Verkäufer.

Einsatz für 9-18 kg (Gruppe I, ca. von 9 Monate bis 4 Jahre)

Bauen Sie den Kindersitz entsprechend der Fahrtrichtung des Fahrzeuges ein.

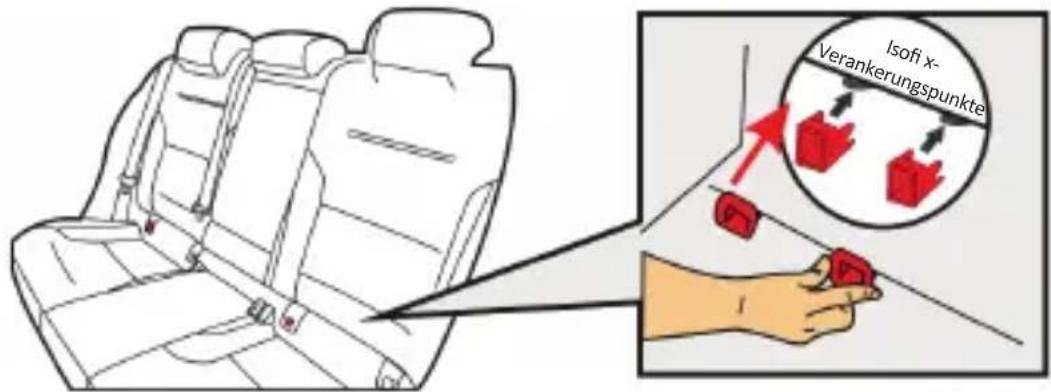

Schritt 1: Platzieren Sie die rote Isofi x-Führungsnut in der Positi on der Isofi x-Verankerungspunkte.

Schritt 2: Drehen Sie die Isofi x-Verbindungsteile heraus, bis Sie ein Klicken hören. Überprüfen Sie, dass sich die Isofi x-Verbindungsteile in einem Winkel von 15 Grad bewegen lassen und nicht verdreht werden können.

Schritt 3: Ziehen Sie danach die schwarze Kunststoff abdeckung der Isofix-Verbindungsteile ab, um die Isofix-Verbindungsteile in die rote Öffnung einzustecken. Rot bedeutet, dass die Isofix-Verbindungsteile nicht eingesteckt und gesichert sind. Drücken Sie das Isofix-Unterteil zu dem Festpunkt hin, stellen Sie sicher, dass das Isofix-Unterteil mit den Festpunkten verriegelt ist. Überprüfen Sie, ob sich das Isofix-Verbindungsteil in der grünen Öffnung befindet.

Schritt 4: Öffnen Sie die Abdeckung des Fahrzeug-Gurtschlosses, lassen Sie die obere Gurtzunge die Schloss-Verriegelungspunkte verriegeln und stellen Sie sicher, dass sie richtig festsitzt. (Die Gurt-Verankerungspunkte können bei verschiedenen Fahrzeugmodellen unterschiedlich sein. Bitt e lesen Sie dazu in der Betriebsanleitung des jeweiligen Fahrzeuges nach.) ACHTUNG: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist.

Schritt 5: Befestigen Sie die Gurte so fest wie möglich und überprüfen Sie, ob das Gurtschloss grün anzeigt. Auf diese Weise liegt der Kindersitz fest an der Rückenlehne des Fahrzeugsitzes an und muss nicht durch die Gurte gehalten werden.

Wenn Sie dazu Fragen haben, wenden Sie sich bitte an den Hersteller des Kindersitz-Rückhaltesystems oder an den Einzelhändler.

Einsatz für 9-18 kg (Gruppe I, ca. von 9 Monate bis 4 Jahre)

Schritt 2: Wie in der Abbildung gezeigt, auf den roten Knopf drücken, um das Gurtschloss zu lösen, danach die Schulterriemen auf beiden Seiten der Armlehne platzieren.

Schritt 1: Wie in der Abbildung oben gezeigt, mit einer Hand auf den Gurtlängenversteller drücken und mit der anderen Hand den Schulterriemen lösen, danach können die Schulterriemen auf ihre größte Länge eingestellt werden.

Schritt 3: Setzen Sie Ihr Kind in den Kindersitz und platzieren Sie die Schulterriemen in der Ausgangsstellung. Stellen Sie die Schulterriemen auf die Größe der Schulter Ihres Kindes ein. Schließen Sie die Zunge und stecken Sie diese in das Gurtschloss, bis ein Klicken zu hören ist. Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Befestigen Sie den Schulterabschnitt des Gurtes und stellen Sie zuletzt noch die Höhe der Kopfstütze auf die Größe Ihres Kindes ein.

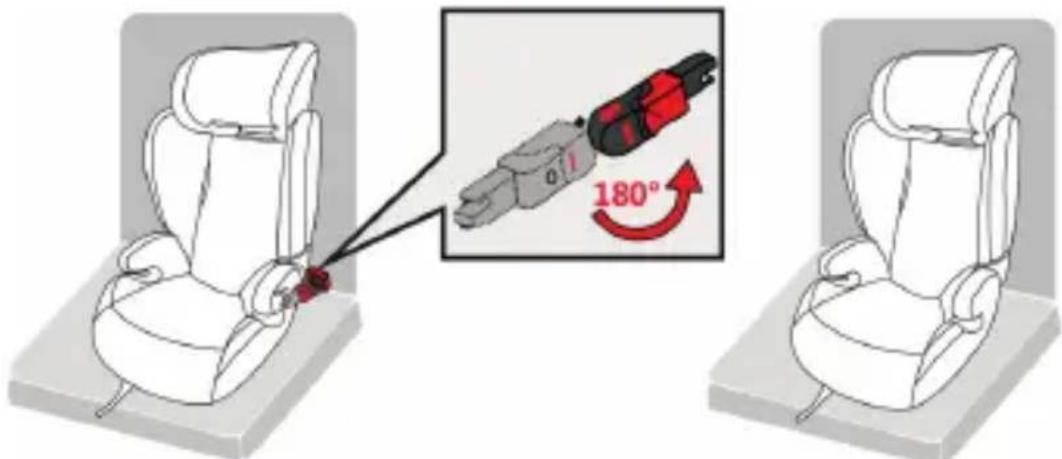

Einsatz für 15-36 kg (Gruppe II & III, ca. von 3 bis 12 Jahre)

Bauen Sie den Kindersitz entsprechend der Fahrtrichtung des Fahrzeuges ein.

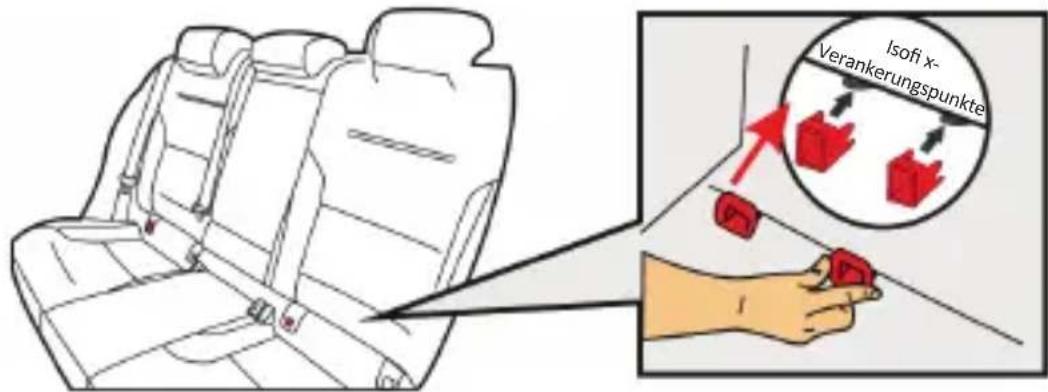

Schritt 1: Platzieren Sie die rote Isofi x-Führungsnut in der Positi on der Isofi x-Verankerungspunkte.

Schritt 2: Drehen Sie die Isofi x-Verbindungsteile heraus, bis Sie ein Klicken hören. Überprüfen Sie, dass sich die Isofi x-Verbindungsteile in einem Winkel von 15 Grad bewegen lassen und nicht verdreht werden können

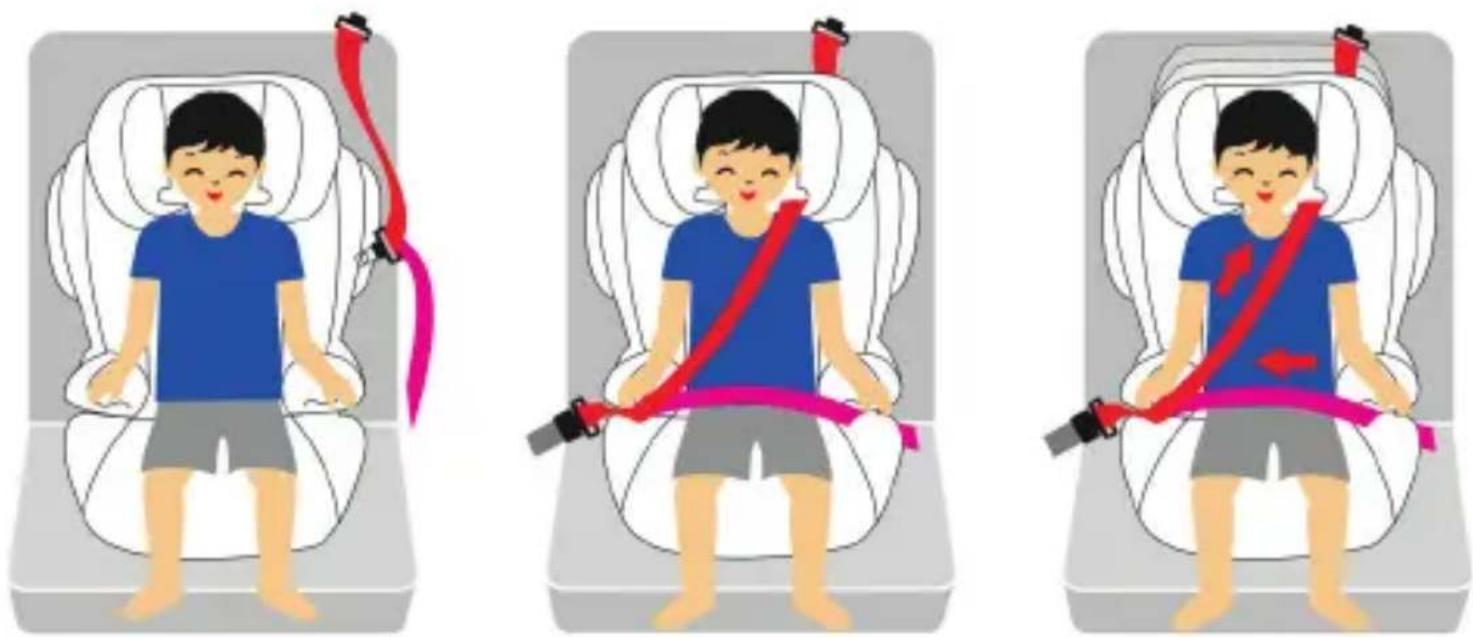

Einsatz für 15-36 kg (Gruppe II & III, ca. von 3 bis 12 Jahre)

Schritt 1: Stellen Sie den Kindersitz auf den Fahrzeugsitz und stellen Sie sicher, dass er fest an der Rückenlehne des Fahrzeugsitzes anliegt.

Schritt 2: Setzen Sie Ihr Kind in den Kindersitz.

Schritt 3: Befesti gen Sie den Sitzgurt und stellen Sie dabei sicher, dass a) der Beckengurt über dem Schritt des Kindes entlanggeht; b) der Schultergurt über der Schulter Ihres Kindes entlanggehen. Stellen Sie sicher, dass der Beckengurt unter der Armlehne hindurchgeht, und befesti gen Sie ihn danach in dem Gurtschloss.

Schritt 4: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Überprüfen Sie, ob der Schultergurt durch die Schlitze in der Armlehne hindurchgehen. Stellen Sie gleichzeitig die Schulterriemen auf die Höhe unmitt elbar oberhalb des Halses Ihres Kindes ein.

Schritt 5: Stellen Sie die Höhe der Kopfstütze ein und stellen Sie dabei sicher, dass sich die Zunge an der Kopfstütze 1 cm oberhalb der Schulter Ihres Kindes befindet.

Schritt 6: Ziehen Sie den Sitzgurt nach oben fest an und stellen Sie dabei sicher, dass der Sitzgurt sicher befestigt ist.

Achtung: Stellen Sie sicher, dass der Sitzgurt nicht verdreht ist. Überprüfen Sie auch, ob die Abdeckung richtig angebaut ist und auf den Sitzgurt abgesti mmt ist.

Pfl egehinweise

1. Abnehmen der Polsterung:

Rückenpolster: Zuerst an der Rückseite des Sitzes das Polster öff nen, dann nach vorne abziehen.

Die Rückenpolsterung kann nun gewaschen werden.

Sitz- und Kopfbezug: Einfach den Bezug abziehen. Der Sitz-/ Kopfbezug kann nun gewaschen werden.

	Handwäsche Keine chemische Re
	Temperatur unter 30°		Nicht bügeln
			Reinigung mit milder SeifeKein

2. Reinigung der Sitzbezüge:

Die Bezüge können bei leichter Verschmutzung mit einem feuchten Schwamm und Seifenwasser gereinigt oder von Hand bei 30° in Seifenwasser gewaschen werden. Verwenden Sie kein chlorhalti ges Reinigungsmitt el. Nicht für Waschmaschinen und Trockner geeignet.

3. Reinigung des Kunststoff sitzes

Das Gurtsystem kann mit einem Handwaschmitt el, warmen Wasser und einem Schwamm von Hand gereinigt werden. Keine aggressiven Reiniger verwenden.

Tel.: [phone] / 97 00 77

Fax: [phone] / 97 00 55

E-Mail: [e-mail]

Web: www.osann.de

Klimax Technologie

Osann Innovation

Optimales Sitzklima für den Nachwuchs!

Unsere Klimax Kinderautositz-Serie überzeugt mit einer echten Neuheit: Eine spezielle Technologie sorgt an heißen Sommertagen für angenehme Kühlung und im Winter für ein wohlig warmes Sitzgefühl.

Übrigens: Unsere Klimax Serie ist die erste ihrer Art und eröff net damit ein völlig neues Kapitel in Sachen Sitzkomfort für Kinder.

INHALTSVERZEICHNIS

1. Erklärung Symbole 4
2. Sicherheitshinweise 4
3. Bestimmungsgemäßer Gebrauch 6
4. Lieferumfang
5. Gebrauch der Klimax Technologie 7
6. Gewährleistung 9
7. Störungsbeseitigung 9
8. Entsorgung/Umwelt 11
9. Technische Daten 11

01. ERKLÄRUNG SYMBOLE

WARNUNG!

Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.

VORSICHT!

Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird.

ACHTUNG!

Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS

Ergänzende Informationen zur Bedienung des Produkts.

02. SICHERHEITSHINWEISE

i HINWEIS

• Der Kinderautositz mit Klimax Technologie ist nur für den Gebrauch im Pkw vorgesehen. Die Klimax Technologie kann in allen Pkws, die mit einer 12 V-Bordspannungssteckdose ausgestattet sind, genutzt werden.
• Lesen Sie bitte vor der Inbetriebnahme des Kinderautositzes mit Klimax Technologie die Bedienungsanleitung vollständig durch und beachten Sie sämtliche Hinweise zur Sicherheit und zum Gebrauch.
• Weist das Gerät sichtbare Beschädigungen auf, darf es nicht mehr benutzt werden
• Diese Bedienungsanleitung erklärt Ihnen die Bedienung der Klimax Technologie. Für eine einwandfreie Montage des Kinderautositzes in Ihrem Pkw sowie für weitere Sicherheitshinweise, die in Zusammenhang mit dem Kinderautositz stehen, lesen Sie bitte die separaten Bedienungsanleitungen des jeweiligen Kinderautositzes.
• Achten Sie bei der Montage und beim Betrieb des Kinderautositzes darauf, dass Airbags im Fahrzeug nicht beeinträchtigt oder gar abgedeckt werden (bspw. durch das Kabel).
  • Die Benutzung des Kinderautositzes ohne die Nutzung der Klimax Technologie ist selbstverständlich möglich.
  • Die Klimax Technologie darf ausschließlich von erwachsenen Personen in Betrieb genommen werden.

WARNUNG!

• Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.
• Lebensgefahr durch Stromschlag.
• Bringen Sie das Gerät und/oder Anschlusskabel nicht in Verbindung mit Feuchtigkeit oder Flüssigkeiten, da sonst die Gefahr eines elektrischen Schlages besteht. Fassen Sie das Gerät nicht mit nassen Händen an.
• Nehmen Sie keine Veränderungen am Kinderautositz vor. Entfernen Sie keine Teile vom Kinderautositz über die in dieser Anleitung unter dem Punkt „Reinigung“ sowie der Gebrauchsanweisung des jeweiligen Sitzes aufgeführten Schritte hinaus.
• Lassen Sie Reparaturen am Kinderautositz, am Anschlussstecker oder am Anschlusskabel nur von einer Fachwerkstatt oder durch den Hersteller durchführen. Unsachgemäße Reparaturen oder Reparaturversuche können zu erheblichen Schäden und Gefahren führen.
• Sollte ein Teil des Anschlusssteckers als Fremdkörper in der 12 V-Bordspannungssteckdose steckenbleiben, muss es mit einer isolierten Zange o.ä. entfernt werden. Klemmen Sie immer erst die Fahrzeugbatterie ab, bevor Sie in die 12 V-Bordspannungssteckdose greifen. Es besteht Stromschlaggefahr und die Gefahr eines Kurzschlusses der Auto-Elektrik.
• Lassen Sie Reparaturen an der 12 V-Bordspannungssteckdose bzw. der Auto-Elektrik nur von einer Fachwerkstatt durchführen.
• Stecken Sie keine spitzen oder metallischen Gegenstände in die Geräteöff nungen.
• Nehmen Sie die Klimax Technologie nicht in Betrieb, wenn der Kinderautositz selbst, der Anschlussstecker oder das Anschlusskabel sichtbare Schäden aufweisen, wenn der Kinderautositz heruntergefallen ist oder der Kinderautositz in einen Verkehrsunfall verwickelt war.
• Lassen Sie Ihr Kind niemals unbeaufsichtigt in dem Kinderautositz mit Klimax Technologie. Lassen Sie Ihr Kind niemals alleine bei hohen Außentemperaturen im Sommer bzw. bei niedrigen Außentemperaturen im Winter im Pkw sitzen. Die Klimax Technologie garantiert keinen Schutz vor Hitze- oder Kältetod.
• Kinder müssen jederzeit beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kinderautositz spielen.

VORSICHT!

• Achten Sie vor der Inbetriebnahme darauf, dass Anschlusskabel und Stecker trocken und sauber sind.
• Achten Sie bei der Verlegung des Anschlusskabels darauf, dass dieses nicht gequetscht oder aufgescheuert wird.
• Trennen Sie den Kinderautositz vor jeder Reinigung und Pfl ege von der Stromversorgung.
• Nutzen Sie den Kinderautositz mit Klimax Technologie niemals mit einem anderen Bezug als dem in der Originalverpackung mitgelieferten, um die Luftdurchlässigkeit zu gewährleisten.
• Den Kinderautositz mit Klimax Technologie samt 12 V-Stecker und Anschlusskabel nicht mit zusätzlichen Decken, Bezügen oder Kissen belegen bzw. abdecken. Halten Sie den Kinderautositz fern von anderen Wärmequellen wie Heizung, Sitzheizung oder direkter Sonneneinstrahlung.

ACHTUNG!

• Stecken Sie den Anschlussstecker nur in eine 12 V-Gleichstrom Bordspannungssteckdose in Ihrem Pkw, die den „Technischen Daten“ in dieser Anleitung entspricht.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Bordspannungssteckdose.
• Achten Sie vor Inbetriebnahme des Kinderautositzes mit Klimax Technologie darauf, dass die Lüftungsöff nungen am Kinderautositz nicht abgedeckt sind.
• Schützen Sie den Kinderautositz sowie sein Anschlusskabel samt Stecker vor Nässe.

03. BESTIMMUNGSGEMÄSSER GEBRAUCH

Grundsätzlich ist der Kinderautositz mit Klimax Technologie für den Transport eines Kindes in einem Pkw vorgesehen. Eine Nutzung in anderen Transportmitteln (Lkw, Bus, Flugzeug, Boot) ist nicht erlaubt.

Diese Bedienungsanleitung erklärt Ihnen die Bedienung der Klimax Technologie. Für eine einwandfreie Montage des Kinderautositzes in Ihrem Pkw sowie für weitere Sicherheitshinweise, die in Zusammenhang mit dem Kinderautositz stehen, lesen Sie bitte die separaten Bedienungsanleitungen des jeweiligen Kinderautositzes!

Die Klimax Technologie kann in allen Pkws, die mit einer 12 V-Bordspannungssteckdose ausgestattet sind, genutzt werden.

04. LIEFERUMFANG

Abbildungen der Sitzerhöhung und des Kinderautositzes dienen nur als Beispielbild.

a Lüfter (Sitzerhöhung 2 x)
b Lüfterhalterung
c Drucksensor
d Temperatursensor (im Inneren des Korpus)
e Steuerungsplatine (hinter dem Display)
f 12 V-Stecker mit Schalter und Anschlusskabel
g Display
h Heizmatte (1 x Sitzfl äche)
i Bedienungsanleitung (ohne Abbildung)

a Lüfter (Großer Kinderautositz 4 x)
b Lüfterhalterung
c Drucksensor
d Temperatursensor (im Inneren des Korpus)
e Steuerungsplatine (hinter dem Display)
f 12 V-Stecker mit Schalter und Anschlusskabel
g Display
h Heizmatte (1 x Sitzfl äche, 1 x Rückenlehne)
i Bedienungsanleitung (ohne Abbildung)

05. GEBRAUCH DER KLIMAX TECHNOLOGIE

STROMVERSORGUNG

Die Stromversorgung des Kinderautositzes erfolgt über die 12 V-Bordspannungssteckdose in Ihrem Pkw. Diese kann sich an verschiedenen Stellen in Ihrem Pkw befinden (z. B. Kofferraum, Mittelarmlehne, Cockpit).

Einige 12 V-Bordspannungssteckdosen werden erst mit Strom versorgt, wenn die Zündung eingeschaltet ist. Prüfen Sie dies zuerst. Stecken Sie hierzu den Stecker in die 12 V-Bordspannungssteckdose in Ihrem PKW (1). Über den roten Knopf am Stecker können Sie das System an- oder abschalten (2). (Leuchten des roten Knopfes = an, kein Leuchten = aus).

1

Schalten Sie die Stromversorgung bei Nichtbenutzung des Kinderautositzes bzw. der Klimax Technologie manuell ab, um ein Dauerleuchten des Displays zu vermeiden. Die Stromversorgung der Klimax Technologie schaltet sich automatisch nach 30 Minuten ab, sofern kein Kind im Kinderautositz sitzt bzw. kein Druck auf den Drucksensor ausgelöst wird.

KLIMAX TECHNOLOGIE

Sobald der Stecker in der 12 V-Bordspannungssteckdose in Ihrem Pkw eingesteckt ist und am roten Knopf angeschaltet wurde, ist das System einsatzbereit.

Die Klimax Technologie aktiviert sich erst, wenn auf den in der Sitzfl äche befi ndlichen Sensor Druck ausgeübt wird.

ACHTUNG: Nutzen Sie den Kinderautositz ausschließlich für den Transport Ihres Kindes. Nutzen Sie diesen niemals, um Gegenstände zu transportieren, welche die Klimax Technologie bei angeschaltetem System aktivieren könnten.

Die Klimax Technologie ist vollständig automatisiert. Sie müssen keine weiteren Einstellungen vornehmen, als das System (wie oben beschrieben) anzuschalten.

KÜHLEN IM SOMMER

Der integrierte Sensor misst die Temperatur im Inneren des Kinderautositzes. Liegt diese über 30 °C, aktiviert sich das System und zieht die warme Luft ab – so entsteht eine kühlende Luftzirkulation.

WÄRMEN IM WINTER

Sobald der integrierte Sensor hingegen eine Temperatur von unter 5 °C misst, wird die Sitzfläche automatisch beheizt – solange, bis im Inneren des Sitzes eine Temperatur von 20 °C erreicht ist.

DISPLAY

Das Display zeigt Ihnen die gemessene Temperatur im Inneren des Kinderautositzes in Grad Celsius (°C) an. Ebenso wird Ihnen die derzeit aktive Funktion angezeigt: Entlüftung oder Beheizung.

REINIGUNG

Den Bezug des Kinderautositzes können Sie gemäß der Waschanleitung am Waschetikett, welches sich am Bezug befindet, reinigen.

Zum Reinigen des Kunststoff körpers nutzen Sie ein feuchtes Tuch. Trocknen Sie die gereinigter Stellen gründlich ab, um zu gewährleisten, dass keine Feuchtigkeit die Elektronik beschädigen kann. Benutzen Sie keine Chemikalien oder scheuernde Reinigungsmittel.

06. GEWÄHRLEISTUNG

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

Für den Antrag auf Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen einreichen:

• Eine Kopie der Rechnung mit Kaufdatum
• Einen Reklamationsgrund oder eine Fehlerbeschreibung

Senden Sie das Produkt nicht ohne vorherige Absprache mit Ihrem Fachhändler oder Hersteller zur Reparatur- bzw. Gewährleistungsbearbeitung ein.

07. STÖRUNGSBESEITIGUNG

Störung Mögliche Ursache Lösungsvorschlag
	12 V-Stecker ist nicht eingesteckt bzw. nicht angeschaltet	Stecken Sie den 12 V-Stecker in die 12 V-Bordspannungssteckdose und schalten Sie diesen ein.
	12 V-Stecker oder Anschlusskabel defekt bzw. beschädigt	Austausch des 12 V-Steckers bzw. Anschlusskabels durch eine autorisierte Kunden-dienststelle/Hersteller.
Die Lüfter funktionieren nicht	Starttemperatur nicht erreicht	Die vom Sensor gemessene Temperatur muss über 30 °C sein, damit die Lüfter aktiviert werden. Ebenso muss der Drucksensor aktiviert sein.
	Ein Fremdkörper blockiert den Lüfter	Entfernen Sie den Fremdkörper. Ziehen Sie dazu zuerst den 12 V-Stecker aus der 12 V-Bordspannungssteckdose.
	Der Lüfter, Drucksensor oder Temperatursensor ist defekt	Austausch des Lüfters, Drucksensors oder Temperatursensors durch eine autorisierte Kunden-dienststelle/Hersteller.

Störung Mögliche Ursache Lösungsvorschlag

	12 V-Stecker ist nicht eingesteckt bzw. nicht angeschaltet	Stecken Sie den 12 V-Stecker in die 12 V-Bordspannungssteckdose und schalten Sie diesen ein.
Die Heizmatte funktioniert nicht	12 V-Stecker oder Anschlusskabel defekt bzw. beschädigt	Austausch des 12 V-Steckers bzw. Anschlusskabels durch eine autorisierte Kunden-dienststelle/Hersteller.
	Starttemperatur nicht erreicht	Die vom Sensor gemessene Temperatur muss unter 5 °C sein, damit die Heizmatte aktiviert wird. Ebenso muss der Drucksensor aktiviert sein.
	Die Heizmatte, der Drucksensor oder Temperatursensor ist defekt	Austausch der Heizmatte, des Drucksensors oder Temperatursensors durch eine autorisierte Kundendienst-stelle/Hersteller.
Das Display funktioniert nicht	An der 12 V DC-Bordspannungs-steckdose in Ihrem Fahrzeug liegt keine Spannung an	Schalten Sie die Zündung ein und prüfen Sie, ob der 12 V-Stecker richtig eingesteckt ist.
	Das Display oder der Drucksensor ist defekt	Austausch des Displays, der Steuerungsplatine oder des Drucksensors durch eine autorisierte Kundendienst-stelle/Hersteller.
	12 V-Stecker ist nicht eingesteckt bzw. nicht angeschaltet	Stecken Sie den 12 V-Stecker in die 12 V-Bordspannungs-steckdose und schalten Sie diesen ein.
	12 V-Stecker oder Anschlusskabel defekt bzw. beschädigt	Austausch des 12 V-Steckers bzw. Anschlusskabels durch eine autorisierte Kunden-dienststelle/Hersteller.

08. ENTSORGUNG/UMWELT

Führen Sie den Kinderautositz sowie die Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Wenn Sie das Produkt nicht mehr verwenden, bitten wir Sie, dieses entsprechend der lokalen Gesetzgebung umweltgerecht zu entsorgen. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

09. TECHNISCHE DATEN

Betriebsspannung/Stromaufnahme	Große Kinderautositze mit 4 Lüftern:DC 12 V 2.2 ASitzerhöhung mit 2 Lüftern: DC 12 V 1.1 A
Stecker	12 V-Stecker für 12 V-Bordspannungssteckdosen inkl. 4,50 m Anschlusskabel
Lüfter	Bürstenlos, DC 12 V 0.05 A, Gehäusemaße:50 x 50 x 10,5 mm
Heizmatte	Großer Kinderautositz: 2 Stück(1 x Sitzfl äche, 1 x Rückenlehne);Sitzerhöhung: 1 Stück (Sitzfl äche);Maximale Temperatur: 35 °C

RoHS

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

09. SPECIFICHE TECNICHE

09. TECHNISCHE GEGEVENS
