Tipo di prodotto	Seggiolino auto gruppo 1/2/3 con tecnologia Klimax
Gruppo di peso	9 a 36 kg
Età consigliata	9 mesi a 12 anni

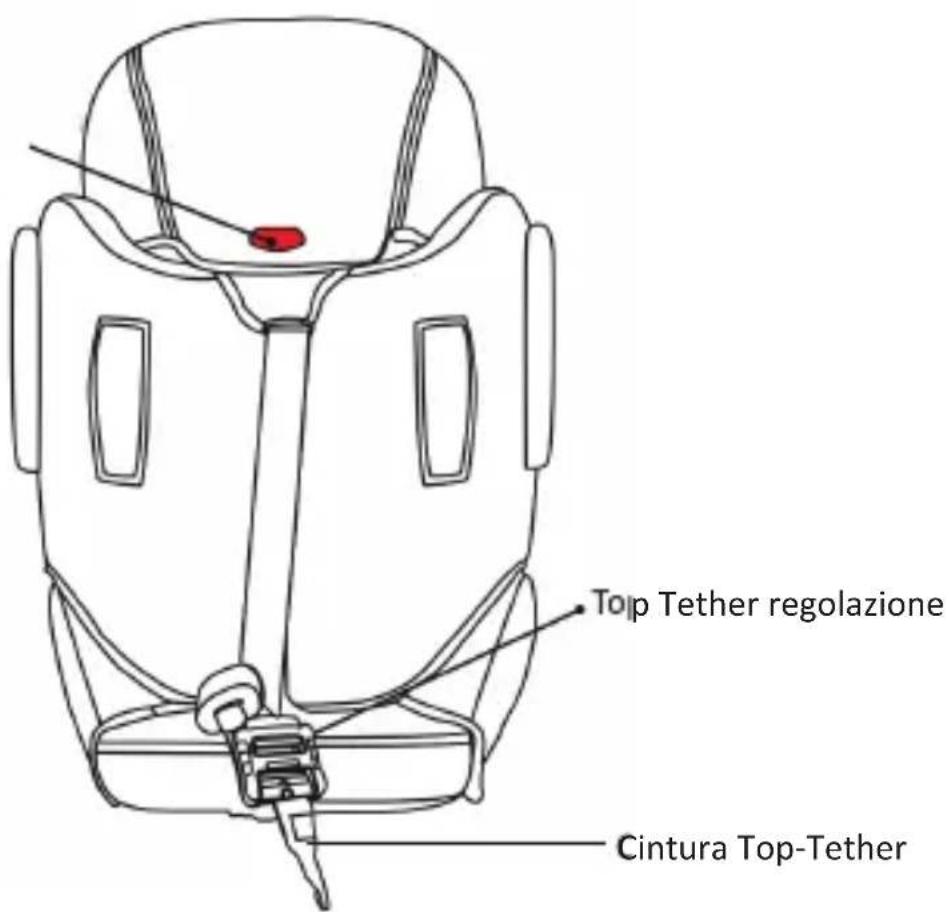

Installazione	ISOFIX + Top Tether o cintura di sicurezza a tre punti
Senso di montaggio	Rivolto verso la strada
Tecnologia Klimax	Riscaldamento automatico (T<5°C) e ventilazione (T>30°C)
Alimentazione	12 V CC tramite presa accendisigari, cavo 4,50 m

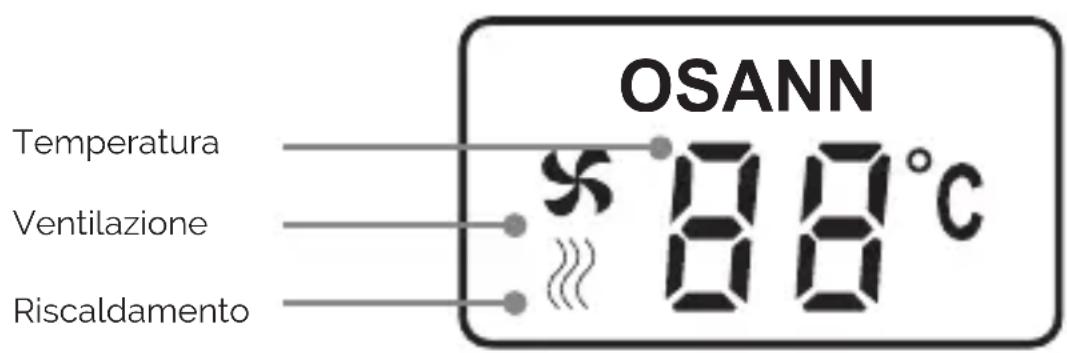

Funzioni di comfort	Ventilazione e riscaldamento automatici, display della temperatura
Regolazione poggiatesta	Sì, leva rossa, più posizioni
Imbracatura	5 punti regolabile in altezza per gruppo 1
Protezione laterale	Integrata
Materiali	Plastica, fodera in tessuto
Manutenzione della fodera	Lavaggio a mano a 30°C massimo, non usare candeggina, non asciugare in asciugatrice
Pulizia della plastica	Panno umido, non usare detergenti aggressivi
Peso del seggiolino	Circa 8 kg (stima)
Dimensioni (L x l x h)	Circa 45 x 40 x 60 cm (stima)

Domande frequenti - Flux Isofix Osann

Quali sono i gruppi di peso per questo seggiolino?

Il seggiolino è omologato per i gruppi 1 (9-18 kg), 2 (15-25 kg) e 3 (22-36 kg), quindi da 9 mesi a circa 12 anni.

Come installare il seggiolino con ISOFIX?

Posizionare i connettori ISOFIX sui punti di ancoraggio del veicolo. Assicurarsi che gli indicatori diventino verdi. Fissare poi il Top Tether al punto di ancoraggio superiore e tenderlo. Verificare che il seggiolino sia ben stabile.

Posso usare il seggiolino senza ISOFIX?

Sì, il seggiolino può essere installato con la cintura di sicurezza a tre punti del veicolo. Seguire le istruzioni per il gruppo 1 (con imbracatura) o gruppi 2/3 (con cintura del veicolo).

Come funziona la tecnologia Klimax?

La tecnologia Klimax riscalda automaticamente il seggiolino (fino a 20°C) quando la temperatura interna è inferiore a 5°C e attiva la ventilazione per rinfrescare quando la temperatura supera i 30°C. Richiede l'alimentazione tramite la presa 12V.

Posso lavare la fodera del seggiolino?

Sì, la fodera si lava a mano a 30°C massimo con un sapone delicato. Non usare candeggina, non stirare e non mettere in asciugatrice.

Come regolare l'altezza dell'imbracatura?

Aprire la fodera sul retro del seggiolino, staccare le cinghie dal passante, sfilare dalle fessure, poi reinserirle nei fori all'altezza desiderata. Assicurarsi che le cinghie siano alla stessa altezza e richiudere la fodera.

Il seggiolino è compatibile con tutti i veicoli?

È compatibile con veicoli dotati di cinture a tre punti omologate secondo il regolamento CEE n.16 o equivalente. Per auto con ISOFIX, verificare la presenza dei punti di ancoraggio.

Cosa fare se lo schermo non si accende?

Verificare che la spina 12V sia ben collegata e che il contatto del veicolo sia inserito. Se lo schermo rimane spento, il sensore di pressione o lo schermo potrebbero essere difettosi; contattare il produttore.

Posso usare la tecnologia Klimax senza bambino?

No, la tecnologia Klimax si attiva solo quando un bambino è seduto e esercita pressione sul sensore. Si disattiva automaticamente dopo 30 minuti senza pressione.

Come pulire le parti in plastica?

Usare un panno umido con acqua saponata. Non usare detergenti abrasivi o chimici. Asciugare accuratamente per evitare danni ai componenti elettronici.

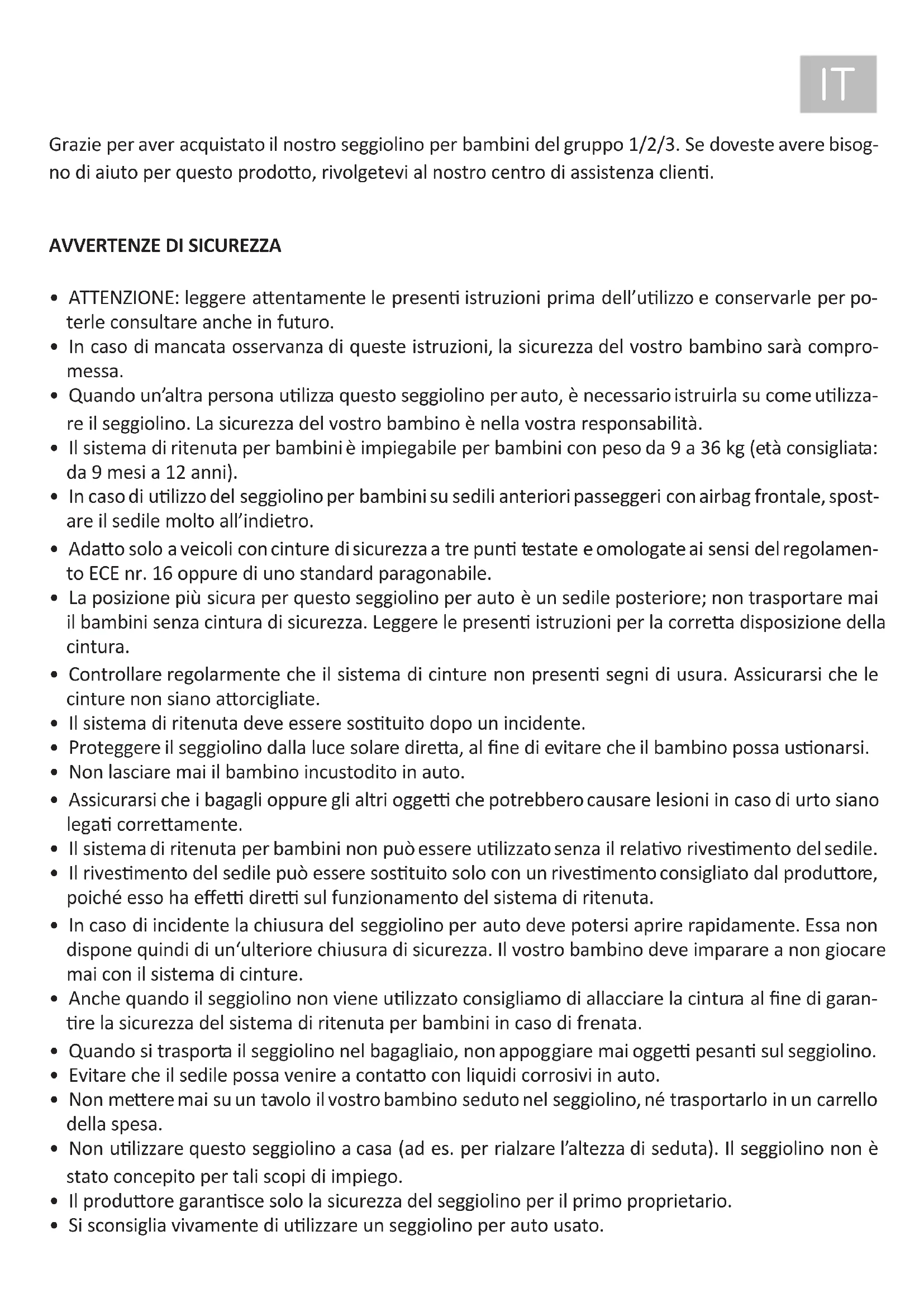

MANUALE UTENTE Flux Isofix Osann

Grazie per aver acquistato il nostro seggiolino per bambini del gruppo 1/2/3. Se doveste avere bisogno di aiuto per questo prodotto, rivolgetevi al nostro centro di assistenza clienti.

AVVERTENZE DI SICUREZZA

• ATTENZIONE: leggere attentamente le presenti istruzioni prima dell'utilizzo e conservarle per poterle consultare anche in futuro.
• In caso di mancata osservanza di queste istruzioni, la sicurezza del vostro bambino sarà compromessa.
• Quando un'altra persona utilizza questo seggiolino per auto, è necessario istruirla su come utilizzare il seggiolino. La sicurezza del vostro bambino è nella vostra responsabilità.
• Il sistema di ritenuta per bambini è impiegabile per bambini con peso da 9 a 36 kg (età consigliata: da 9 mesi a 12 anni).
• In caso di utilizzo del seggiolino per bambini su sedili anteriori passeggeri con airbag frontale, spostare il sedile molto all'indietro.
• Adatto solo a veicoli con cinture di sicurezza a tre punti testate e omologate ai sensi del regolamento ECE nr. 16 oppure di uno standard paragonabile.
• La posizione più sicura per questo seggiolino per auto è un sedile posteriore; non trasportare mai il bambini senza cintura di sicurezza. Leggere le presenti istruzioni per la corretta disposizione della cintura.
• Controllare regolarmente che il sistema di cinture non presenti segni di usura. Assicurarsi che le cinture non siano attorcigliate.
• Il sistema di ritenuta deve essere sostituito dopo un incidente.
• Proteggere il seggiolino dalla luce solare diretta, al fine di evitare che il bambino possa ustionarsi.
• Non lasciare mai il bambino incustodito in auto.
• Assicurarsi che i bagagli oppure gli altri oggetti che potrebbero causare lesioni in caso di urto siano legati correttamente.
• Il sistema di ritenuta per bambini non può essere utilizzato senza il relativo rivestimento del sedile.
• Il rivestimento del sedile può essere sostituito solo con un rivestimento consigliato dal produttore, poiché esso ha effetti diretti sul funzionamento del sistema di ritenuta.
• In caso di incidente la chiusura del seggiolino per auto deve potersi aprire rapidamente. Essa non dispone quindi di un'ulteriore chiusura di sicurezza. Il vostro bambino deve imparare a non giocare mai con il sistema di cinture.
• Anche quando il seggiolino non viene utilizzato consigliamo di allacciare la cintura al fine di garantire la sicurezza del sistema di ritenuta per bambini in caso di frenata.
• Quando si trasporta il seggiolino nel bagagliaio, non appoggiare mai oggetti pesanti sul seggiolino.
• Evitare che il sedile possa venire a contatto con liquidi corrosivi in auto.
• Non mettere mai su un tavolo il vostro bambino seduto nel seggiolino, né trasportarlo in un carrello della spesa.
• Non utilizzare questo seggiolino a casa (ad es. per rialzare l'altezza di seduta). Il seggiolino non è stato concepito per tali scopi di impiego.
• Il produttore garantisce solo la sicurezza del seggiolino per il primo proprietario.
• Si sconsiglia vivamente di utilizzare un seggiolino per auto usato.

Pezzi

Leva rossa per la rego- lazione dell'altezza del poggiatesta

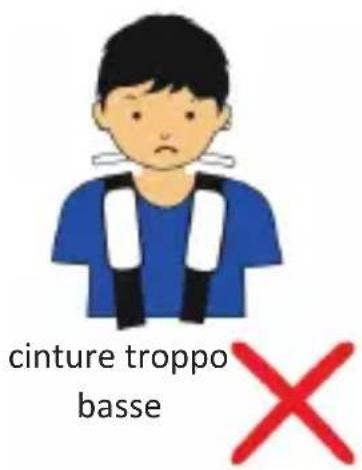

Altezza corrett a delle cinture per le spalle

Verifi care regolarmente la posizione delle cinture delle spalle – il vostro bambino cresce.

Regolare le cinture per le spalle

Per regolare l'altezza delle cinture, aprire dapprima il rivesti mento del sedile sul lato posteriore per poter accedere al sistema di cinture. Staccare una delle cinture dall'apposito elemento di raccordo ed estrarla quindi dal lato anteriore del sedile, att raverso la fessura. Infi lare quindi la cintura in una fessura più alta o più bassa, e reinserirla nell'elemento di raccordo. Ripetere questa procedura con l'altra cintura per le spalle. Assicurarsi che entrambe le cinture siano alla stessa altezza, e richiudere il rivesti mento del sedile.

Togliere il sistema di cinture

1. Togliere le cinture per le spalle

Aprire dapprima il rivesti mento del sedile sul lato posteriore per accedere al sistema di cinture. Staccare entrambe le cinture dall'elemento di raccordo ed estrarre dal lato anteriore le cinture per le spalle att raverso le fessure.

2. Togliere le cinture lombari

Girare i sostegni delle cinture verso il lato strett o, ed estrarli att raverso il sedile e il rivesti mento.

ATTENZIONE: non togliere per nessun moti vo lo schienale del seggiolino. Senza lo schienale il bambini non sarà suffi cientemente protett o lateralmente.

Sistema universale di ritenuta: per veicoli senza Isofi x

È necessario disporre di questo ti po di cinture di sicurezza omologate

Adatt o solo a veicoli con cinture a tre punti, testati e omologati ai sensi del regolamento ECE nr. 16 oppure di uno standard paragonabile.

Questo seggiolino per bambini può essere compati bile anche con altri sedili di automobili. Per qualsiasi dubbio, consultare il produtt ore o il rivenditore.

Impiego per 9-18 kg (Gruppo I, circa da 9 mesi a 4 anni)

Installare il seggiolino per bambini orientato verso avanti (direzione di marcia).

Fase 1: mett ere il seggiolino per bambini sul sedile dell'auto, appoggiandolo bene contro lo schienale del sedile del veicolo.

Fase 2: bloccare completamente il cuscino del sedile e lo schienale, come indicato nell'immagine.

Fase 3: att enzione: dalla vista posteriore, assicurarsi che la cintura del sedile passi sott o alla cintura del seggiolino per bambini, e non sopra, altrimenti l'installazione sarà stata condott a in modo non corrett o. Questo è molto importante.

Fase 4: assicurarsi che la cintura del sedile non sia att orcigliata. Assicurarsi anche che la sezione addominale della cintura del sedile passi sott o il bracciolo e che la sezione diagonale della cintura del sedile passi sott o alla clip rossa. Allacciare la cintura alla fi bbia, assicurarsi di senti re un rumore di “click” e allacciare la cintura.

Impiego per 9-18 kg (Gruppo I, circa da 9 mesi a 4 anni)

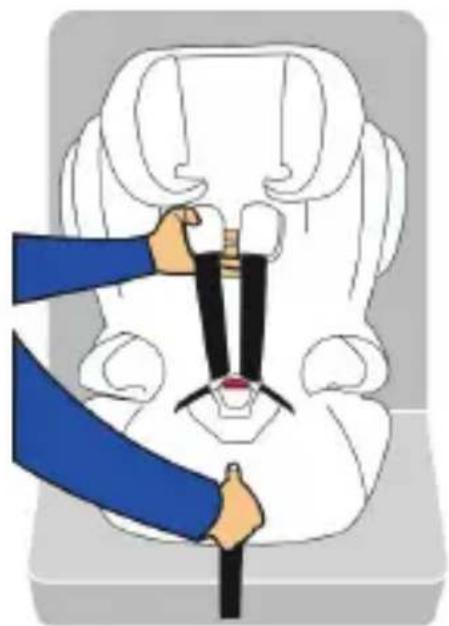

Fase 1: come indicato nell'immagine in alto, tenere premuto con una mano il regolatore della fi bbia e con l'altra mano aprire le cinture delle spalle; ora è possibile allungare al massimo le cinture delle spalle.

Fase 2: come indicato nell'immagine, premere il tasto rosso per aprire la fi bbia, quindi mette e-re le cinture per le spalle su entrambi i lati del bracciolo.

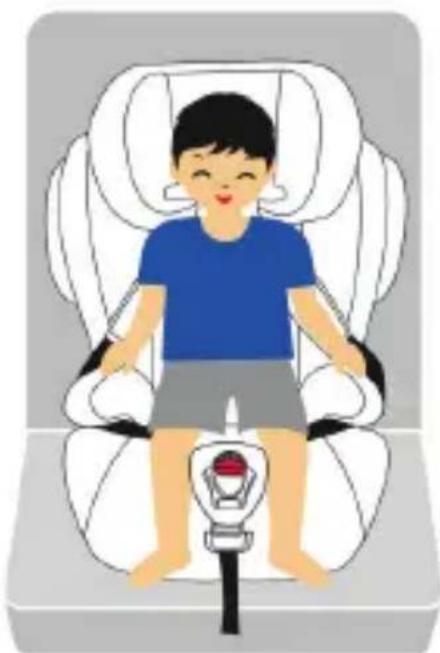

Fase 3: mett ere il bambino sul seggiolino, mett ere le cinghie per le spalle nella loro posizione originaria. Regolare le cintura per le spalle in funzione dell'altezza delle spalle del bambino. Chiudere l'inserto e premerlo verso la fi bbia, assicurandosi di senti re un rumore di "click". Assicurarsi che la cintura non sia att orcigliata. Allacciare la sezione delle spalle della cintura, e regolare infi ne l'altezza del poggiatesta in funzione dell'altezza del bambino.

Impiego per 15-36 kg (Gruppo II & III, circa da 3 anni a 12 anni)

Fase 1: mett ere il seggiolino per bambini sul sedile del veicolo, assicurandosi che sia ben appoggiato allo schienale del sedile del veicolo.

Fase 2: mett ere il bambino nel seggiolino.

Fase 3: allacciare la cintura, assicurandosi che a) la sezione addominale della cintura passi sopra all'addome del bambino; b) le sezioni diagonali della cintura passino sopra alla spalla del bambino. Assicurarsi che la sezione addominale della cintura passi sott o al bracciolo, e allacciare quindi la cintura.

Fase 4: assicurarsi che la cintura non sia att orcigliata. Verifi care che le sezioni diagonali della cintur passino att raverso l'incavo sul bracciolo. Allo stesso tempo, le cinture per le spalle devono essere regolate nella posizione appena superiore al collo del bambini.

Fase 5: regolare l'altezza del poggiatesta, e assicurarsi che il gancio del poggiatesta sia 1 cm sopra alla spalla del bambini.

Fase 6: ti rare con forza la cintura verso l'alto, e assicurarsi che il seggiolino sia installato saldamente

Att enzione: assicurarsi che la cintura non sia att orcigliata. Controllare anche che il rivesti mento sia installato corrett amente, e se combacia con la cintura di sicurezza.

Sistema universale di ritenuta: per veicoli con Isofi x

Adatt o solo a veicoli con cinture a tre punti, testati e omologati ai sensi del regolamento I nr. 16 oppure di uno standard paragonabile.

Questo seggiolino per bambini può essere compati bile anche con altri sedili di automobili.

Per qualsiasi dubbio, consultare il produtt ore o il rivenditore.

Impiego per 9-18 kg (Gruppo I, circa da 9 mesi a 4 anni)

Installare il seggiolino per bambini orientato verso avanti (direzione di marcia).

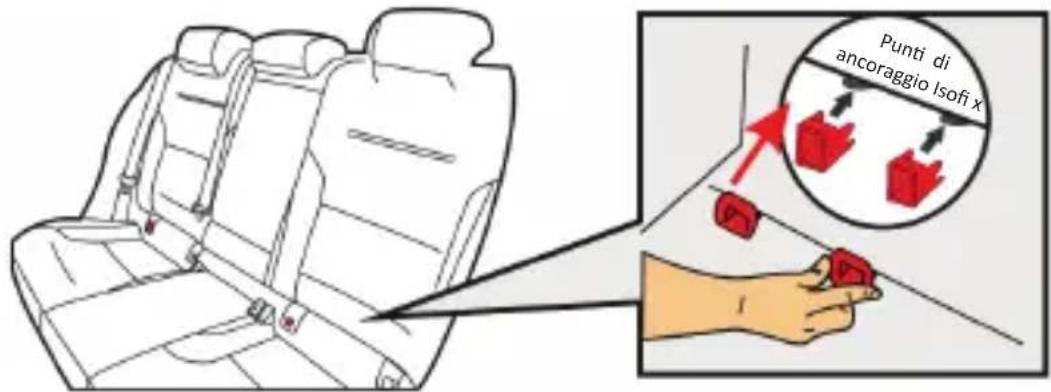

Fase 1: mett ere l'incavo della guida rossa isofi x nella posizione dei punti di ancoraggio Isofi x.

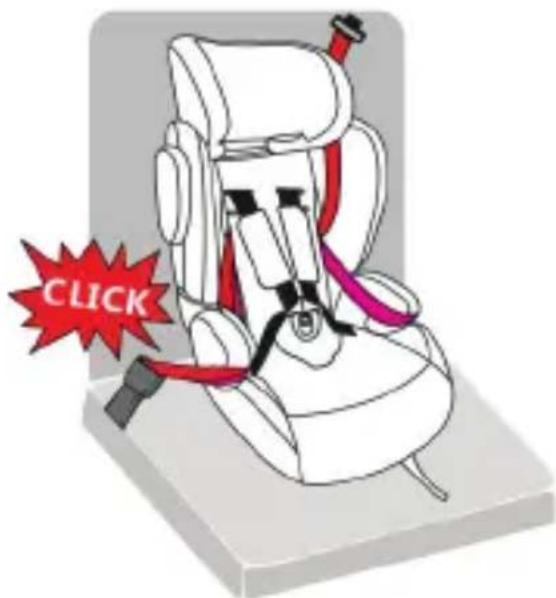

Fase 2: ruotare l connett ori isofi x fi no a quando si sente un rumore di "click". Si consideri che i connett ori isofi x possono essere ruotati per un raggio di 15°, e non su tutt a la circonferenza.

Fase 3: dopodiché tirare il rivestimento in plastica nera dei connettori isofix, per fare in modo che nella finestra dei connettori isofix appaia il colore rosso. Rosso significa che i connettori isofix non sono bloccati. Tirare la base isofix verso il punto fissato per assicurarsi che la base isofix sia bloccata in questo punto di fissaggio. Assicurarsi che nella finestra del connettore isofix appaia il colore verde.

Fase 4: aprire la chiusura della cintura del veicolo, fi ssare con il gancio i punti di ancoraggio della cintura e assicurarsi che la cintura sia ben tesa. (I punti di ancoraggio della cintura sono leggermente differenti nei diversi ti pi di veicolo, quindi si leggano att entamente le istruzioni del veicolo). ATTENZIONE: assicurarsi che la cintura non sia att orcigliata.

Fase 5: allacciare le cinture nella posizione più stretta possibile, e verificare se la finestrella dell'elemento di connessione sia di colore verde. In questo caso il seggiolino per bambini è appoggiato in modo stabile contro lo schienale del sedile del veicolo e non deve essere fissato con la cintura di sicurezza. Per qualsiasi dubbio consultare il produttore o il rivenditore del seggiolino.

Impiego per 9-18 kg (Gruppo I, circa da 9 mesi a 4 anni)

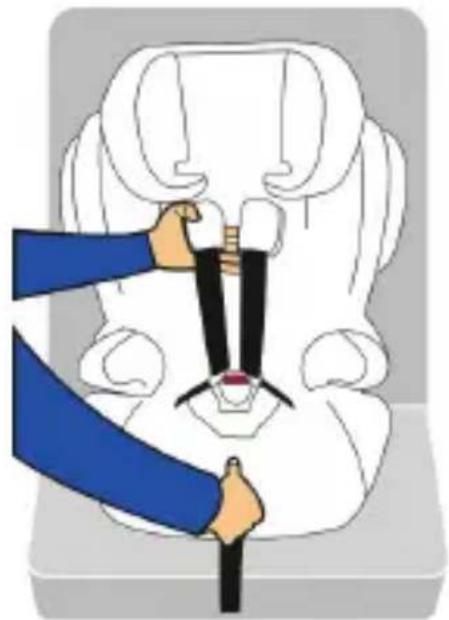

Fase 1: come indicato nell'immagine in alto, tenere premuto con una mano il regolatore della fi bbia e con l'altra mano aprire le cinture delle spalle; ora è possibile allungare al massimo le cinture delle spalle.

Fase 2: come indicato nell'immagine, premere il tasto rosso per aprire la fi bbia, quindi mett e-re le cinture per le spalle su entrambi i lati del bracciolo.

Fase 3: mett ere il bambino sul seggiolino, mett ere le cinghie per le spalle nella loro posizione originaria. Regolare le cintura per le spalle in funzione dell'altezza delle spalle del bambino. Chiudere l'inserto e premerlo verso la fi bbia, assicurandosi di senti re un rumore di "click". Assicurarsi che la cintura non sia att orcigliata. Allacciare la sezione delle spalle della cintura, e regolare infi ne l'altezza del poggiatesta in funzione dell'altezza del bambino.

Impiego per 15-36 kg (Gruppo II & III, circa da 3 anni a 12 anni)

Installare il seggiolino per bambini orientato verso avanti (direzione di marcia).

Fase 1:mett ere l'incavo della guida rossa isofi x nella posizione dei punti di ancoraggio Isofi x.

Fase 2: ruotare l connett ori isofi x fi no a quando si sente un rumore di "click". Si consideri che i connett ori isofi x possono essere ruotati per un raggio di 15°, e non su tutt a la circonferenza.

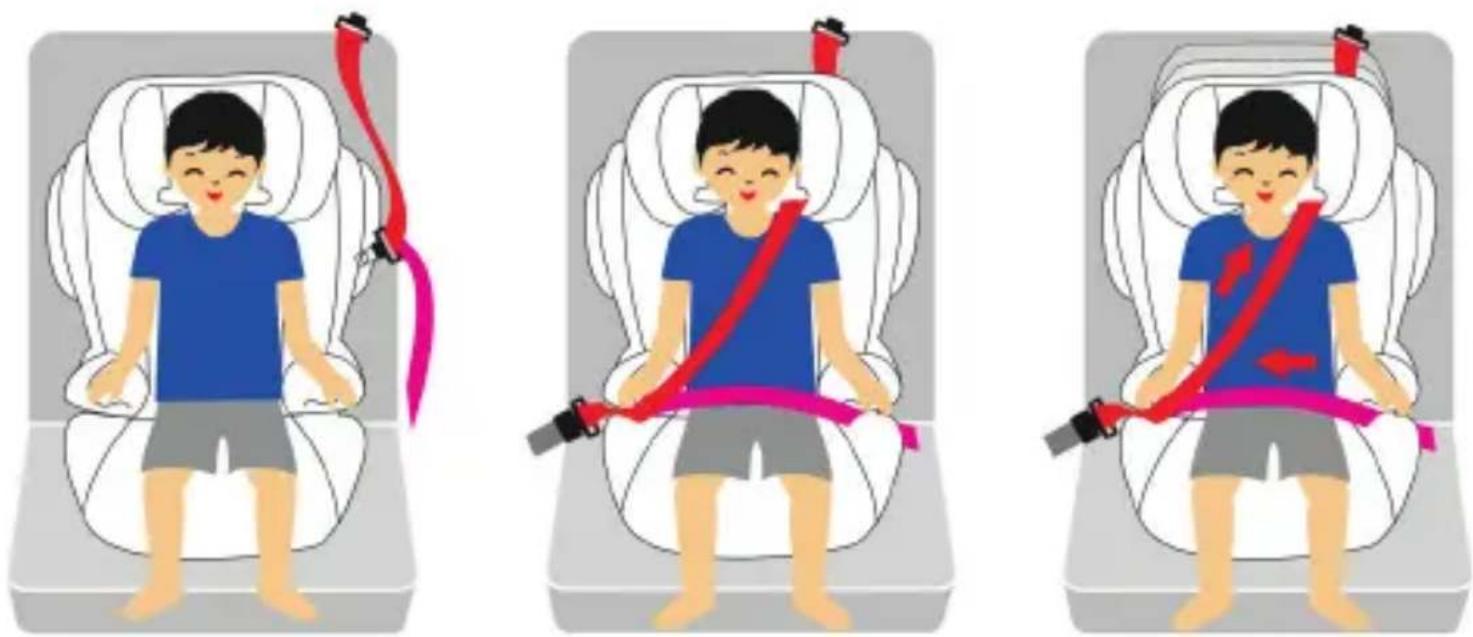

Impiego per 15-36 kg (Gruppo II & III, circa da 3 anni a 12 anni)

Fase 1: mett ere il seggiolino per bambini sul sedile del veicolo, assicurandosi che sia ben appoggiato allo schienale del sedile del veicolo.

Fase 2: mett ere il bambino nel seggiolino.

Fase 3: allacciare la cintura, assicurandosi che a) la sezione addominale della cintura passi sopra all'addome del bambino; b) le sezioni diagonali della cintura passino sopra alla spalla del bambino.

Assicurarsi che la sezione addominale della cintura passi sott o al bracciolo, e allacciare quindi la cintura.

Fase 4: assicurarsi che la cintura non sia att orcigliata. Verifi care che le sezioni diagonali della cintura passino att raverso l'incavo sul bracciolo. Allo stesso tempo, le cinture per le spalle devono essere regolate nella posizione appena superiore al collo del bambini.

Fase 5: regolare l'altezza del poggiatesta, e assicurarsi che il gancio del poggiatesta sia 1 cm sopra alla spalla del bambini.

Fase 6: ti rare con forza la cintura verso l'alto, e assicurarsi che il seggiolino sia installato saldamente

Att enzione: assicurarsi che la cintura non sia att orcigliata. Controllare anche che il rivesti mento sia installato corrett amente, e se combacia con la cintura di sicurezza.

Avvertenze sulla cura del prodott o

1. Togliere l'imbotti tura:

Imbotti tura dello schienale: aprire dapprima l'imbotti tura sul lato posteriore del seggiolino, poi togliere dal lato anteriore. Ora è possibile lavare l'imbotti tura del sedile Rivesti mento del sedile e del poggiatesta: togliere il rivesti mento. Ora è possibile lavare il rivesti mento di sedile e poggiatesta.

	Lavare a mano Non lavare a secco
	Temperatura mino-re di 30 gradi		Non sti rare
			Uti lizzare sapone tenueNon s

2. Pulizia dei rivesti menti del seggiolino:

In caso di sporcizia leggera, i rivesti menti possono essere puliti con una spugna umida con acqua saponata, oppure lavati a mano con sapone a 30°. Non uti lizzare detergenti contenenti cloro. Non lavare in lavatrice né mett ere nell'asciugatrice.

3. Pulizia del sedile in plasti ca

Il sistema di cinture può essere lavato a mano con un apposito detersivo, acqua calda e una spugna. Non uti lizzare detergenti aggressivi.

Un ambiente ottimale per i bambini!

La nostra serie di seggiolini auto per bambini Klimax piace e convince grazie a un'importante novità: una speciale tecnologia che garantisce un ambiente piacevolmente fresco nelle calde giornate estive e gradevolmente caldo in inverno.

Inoltre, la serie Klimax è una novità assoluta nel suo genere e apre un capitolo completamente nuovo nel settore dei seggiolini per bambini, off rendo un comfort di seduta senza precedenti.

INDICE

1. Spiegazione dei simboli 34
2. Avvertenze di sicurezza 34
3. Conformità d'uso 36
4. Dotazione
5. Impiego della tecnologia Klimax 37
6. Garanzia
7. Risoluzione dei problemi 39
8. Smaltimento/ambiente 41
9. Specifi che tecniche 41

01. SPIEGAZIONE DEI SIMBOLI

AVVERTENZA!

Avvertenza di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o lesioni gravi.

ATTENZIONE!

Avvertenza di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di media gravità.

AVVISO!

Indicazione che segnala una situazione che se non evitata può provocare danni materiali.

NOTA

Informazioni integrative relative all'impiego del prodotto.

02. AVVERTENZE DI SICUREZZA

NOTA

• Il seggiolino auto per bambini con tecnologia Klimax è destinato esclusivamente all'uso nelle automobili. La tecnologia Klimax può essere impiegata in tutte le automobili dotate di una presa accendisigari da 12 V.
• Prima di azionare il seggiolino auto per bambini con tecnologia Klimax, leggere l'intero contenuto del presente manuale d'uso e prestare attenzione a tutte le avvertenza di sicurezza e d'uso riportate.
• Il dispositivo non deve essere messo in funzione se presenta danni visibili
• Il presente manuale d'uso riporta informazioni relative al funzionamento della tecnologia Klimax. Per il corretto montaggio del seggiolino auto per bambini e per ulteriori avvertenze di sicurezza relative all'impiego del seggiolino auto per bambini, leggere il manuale d'uso separato del relativo seggiolino auto per bambini.
• Durante il montaggio e l'uso del seggiolino auto per bambini, prestare attenzione che l'area di apertura degli airbag non sia ostacolata o completamente ostruita (ad es. dal cavo).
• Naturalmente è possibile utilizzare il seggiolino auto per bambini senza l'impiego della tecnologia Klimax.
• La tecnologia Klimax deve essere messa in funzione esclusivamente da adulti.

AVVERTENZA!

- La mancata osservanza di queste avvertenze di sicurezza potrebbe causare la morte o lesioni gravi.

• Pericolo di morte a causa di scosse elettriche.
• Fare in modo che il dispositivo e/o il cavo di alimentazione non entri in contatto con umidità o liquidi, al fi ne di evitare il pericolo di scosse elettriche. Non maneggiare il dispositivo con le mani bagnate.
• Non apportare modifi che al seggiolino auto per bambini. Non rimuovere alcun componente del seggiolino auto per bambini oltre a quelli elencati nei passaggi dedicati della sezione "Pulizia" del presente manuale o nei manuali d'uso del rispettivo seggiolino auto per bambini.
• Qualsiasi riparazione al seggiolino auto per bambini, alla spina di alimentazione o al cavo di alimentazione deve essere eseguita solo da personale specializzato o dal produttore. Eventuali riparazioni o tentativi di riparazioni effettuati in modo scorretto potrebbero causare rischi e pericoli di grave entità.
• Nel caso in cui un componente della spina di alimentazione dovesse incastrarsi come corpo estraneo nella presa accendisigari da 12 V, la rimozione deve essere effettuata con una pinza isolata o un utensile simile. Prima di eseguire tale operazione, scollegare la batteria del veicolo, al fi ne di evitare il pericolo di scosse elettriche e di cortocircuito nell'impianto elettrico dell'automobile.
• Eventuali riparazioni alla presa accendisigari da 12 V o all'impianto elettrico dell'automobile devono essere effettuate esclusivamente da personale specializzato.
• Non inserire oggetti appuntiti o metallici nelle aperture del dispositivo.
• Non azionare la tecnologia Klimax se il seggiolino auto per bambini, la spina di alimentazione o il cavo di alimentazione presentano danni visibili, se il seggiolino auto per bambini è stato interessato da una caduta o se il seggiolino auto per bambini è rimasto coinvolto in un incidente stradale.
• Non lasciare mai il bambino incustodito sul seggiolino auto per bambini con tecnologia Klimax. Non lasciare mai il bambino solo in automobile specialmente in estate con temperature esterne elevate o in inverno con temperature esterne molto basse. La tecnologia Klimax non garantisce una protezione da morte per ipertermia o ipotermia.
• È necessario sorvegliare i bambini in ogni momento per assicurarsi che non giochi con il seggiolino auto per bambini.

ATTENZIONE!

• Prima della messa in funzione del dispositivo, assicurarsi che il cavo di alimentazione e la spina siano asciutti e puliti.
• Fare attenzione a non schiacciare o danneggiare il cavo di alimentazione durante le operazioni di posa.
• Scollegare il seggiolino auto per bambini dalla corrente elettrica prima di effettuare qualsiasi operazione di pulizia e manutenzione.
• Al fine di garantire la permeabilità all'aria, non utilizzare il seggiolino auto per bambini con tecnologia Klimax con una fodera diversa da quella fornita nella confezione originale.
• Non rivestire o coprire il seggiolino auto per bambini con tecnologia Klimax, inclusa la spina di alimentazione da 12 V e il cavo di alimentazione, con ulteriori coperte, fodere o cuscini. Tenere lontano il seggiolino auto per bambini da altre fonti di calore come l'impianto di riscaldamento dell'automobile, i sedili riscaldati o i raggi solari diretti.

AVVISO!

• Inserire la spina di alimentazione solo in una presa accendisigari a corrente continua da 12 V conforme alle "Specifi che tecniche" menzionate nel presente manuale.
  • Non estrarre mai la spina dalla presa accendisigari tirandola per il cavo di alimentazione.
• Prima di mettere in funzione il seggiolino auto per bambini con tecnologia Klimax, assicurarsi che le aperture per la ventilazione nel seggiolino auto per bambini non siano ostruite.
• Proteggere dall'umidità il seggiolino auto per bambini, il cavo di alimentazione e la spina di alimentazione.

In linea di principio, il seggiolino auto per bambini con tecnologia Klimax è destinato al trasporto di bambini in un'automobile. Un utilizzo in mezzi di trasporto diversi dall'automobile (camion, bus, aereo, barca) non è consentito.

Il presente manuale d'uso riporta informazioni relative al funzionamento della tecnologia Klimax. Per il corretto montaggio del seggiolino auto per bambini e per ulteriori avvertenze di sicurezza relative all'impiego del seggiolino auto per bambini, leggere il manuale d'uso separato del relativo seggiolino auto per bambini!

La tecnologia Klimax può essere impiegata in tutte le automobili dotate di una presa accendisigari da 12 V.

04. DOTAZIONE

Le figure relative al sedile di rialzo e al seggiolino auto per bambini presenti in questo manuale hanno una semplice funzione esplicativa.

a Ventilatore (sedile di rialzo 2 x)
b Supporto del ventilatore
c Sensore di pressione
d Sensore di temperatura (all'interno del dispositivo)
e Scheda di comando (dietro il display)
f Spina da 12 V con interruttore e cavo di alimentazione
g Display
h Tappetino riscaldante (1 x superfi cie di seduta)
i Manuale d'uso (senza figure)

a Ventilatore (seggiolino auto per bambini grande 4 x)
b Supporto del ventilatore
c Sensore di pressione
d Sensore di temperatura (all'interno del dispositivo)
e Scheda di comando (dietro il display)
f Spina da 12 V con interruttore e cavo di alimentazione
g Display
h Tappetino riscaldante (1 x superfi cie di seduta, 1 x schienale)
i Manuale d'uso (senza fi gure)

05. IMPIEGO DELLA TECNOLOGIA KLIMAX

ALIMENTAZIONE ELETTRICA

L'alimentazione elettrica del seggiolino auto per bambini avviene tramite la presa accendisigari da 12 V presente nella propria automobile. La presa accendisigari del veicolo può trovarsi in luoghi diversi (ad es. bagagliaio, bracciolo centrale, cruscotto).

Alcune prese accendisigari da 12 V sono alimentate da corrente solo se l'interruttore di avvia- mento del veicolo è azionato. Verifi care questo dettaglio in anticipo. A tal fi ne, inserire la spina di alimentazione nella presa accendisigari da 12 V presente nella propria automobile (1). Premendo il pulsante rosso presente sulla spina di alimentazione è possibile accendere o spegnere il sistema (2). (pulsante rosso illuminato = dispositivo acceso; nessuna illuminazione = dispositivo spento).

Al fi ne di evitare l'illuminazione continua del display, scollegare manualmente l'alimentazione elettrica quando non si desidera utilizzare il seggiolino auto per bambini o la tecnologia Klimax. L'alimentazione elettrica della tecnologia Klimax si interrompe automaticamente dopo 30 minuti se il seggiolino auto per bambini non è occupato dal bambino o se il sensore di pressione non viene attivato tramite pressione.

TECNOLOGIA KLIMAX

Una volta inserita la spina di alimentazione nella presa accendisigari da 12 V nella propria automobile e azionato il pulsante rosso, il dispositivo è pronto per l'uso.

La tecnologia Klimax si attiva solo nel momento in cui una pressione viene esercita sul sensore presente sulla superfi cie di seduta.

ATTENZIONE: usare il seggiolino auto per bambini esclusivamente per il trasporto di bambini. Non utilizzare mai il seggiolino per trasportare oggetti: qualora il dispositivo fosse acceso, la tecnologia Klimax potrebbe infatti essere attivata dalla pressione esercitata.

La tecnologia Klimax è completamente automatizzata. Non è necessario confi gurare ulteriori impostazioni per accendere il sistema (come descritto in precedenza).

FUNZIONE DI RAFFREDDAMENTO IN ESTATE

Il sensore integrato misura la temperatura all'interno del seggiolino auto per bambini. Se la temperatura è superiore ai 30 °C, il sistema si attiva disperdendo l'aria calda e consentendo la circolazione di aria fresca.

FUNZIONE DI RISCALDAMENTO IN INVERNO

Se, al contrario, il sensore integrato misura una temperatura inferiore a 5 °C, la superfi cie di seduta viene automaticamente riscaldata fi no a raggiungere all'interno del seggiolino una temperatura di 20°C.

DISPLAY

Il display indica la temperatura misurata all'interno del seggiolino auto per bambini in gradi Celsius (°C). Sul display è indicata inoltre la funzione attiva in quel determinato momento: ventilazione o riscaldamento.

PULIZIA

Lavare la fodera del seggiolino auto per bambini seguendo le istruzioni di lavaggio presenti sull'apposita etichetta.

Per la pulizia delle parti in plastica usare un panno umido. Asciugare accuratamente i componenti precedentemente puliti per evitare eventuali danni al sistema elettronico causati dall'umidità residua. Non utilizzare prodotti chimici o detergenti aggressivi.

06. GARANZIA

Si applica il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, si prega di rivolgersi al proprio rivenditore o al produttore.

Per richiedere la riparazione o per far valere la garanzia sul prodotto, è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto
• l'indicazione del motivo del reclamo o la descrizione del guasto

Non inviare il prodotto per la riparazione o per il disbrigo delle condizioni di garanzia senza previo accordo col proprio rivenditore o col produttore.

07. RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Possibile soluzione

	La spina di alimentazione da 12 V non è inserita o non è accesa	Inserire la spina di alimentazione da 12 V nella presa accendisigari da 12V e accenderla.
I ventilatori non funzionano	La spina di alimentazione da 12 V o il cavo di alimentazione sono difettosi o danneggiati	Procedere alla sostituzione della spina di alimentazione da 12 V o del cavo di alimentazione contattando un centro di assistenza autorizzato/il produttore.
	Il dispositivo non raggiunge la temperatura di avviamento	Affi nché i ventilatori entrino in funzione, la temperatura misurata dal sensore deve essere superiore ai 30 °C. Inoltre, è necessaria l'attivazione del sensore di pressione.
	Un corpo estraneo blocca il ventilatore	Rimuovere il corpo estraneo dopo aver estratto la spina da 12 V dalla presa accendisigari da 12 V.

Problema Possibile causa Possibile soluzione

I ventilatori non funzionano	Il ventilatore, il sensore di pressione o il sensore di temperatura non funzionano	Procedere alla sostituzione del ventilatore, del sensore di pressione o del sensore di temperatura contattando un centro di assistenza autorizzato/ il produttore.
	La spina di alimentazione da 12 V non è inserita o non è accesa	Inserire la spina di alimentazione da 12 V nella presa accendisigari da 12V e accenderla.
Il tappetino riscaldante non funziona	La spina di alimentazione da 12 V o il cavo di alimentazione sono difettosi o danneggiati	Procedere alla sostituzione della spina di alimentazione da 12 V o del cavo di alimentazione contattando un centro di assistenza autorizzato/il produttore.
	Il dispositivo non raggiunge la temperatura di avviamento	Affi nché il tappetino riscaldante entri in funzione, la temperatura misurata dal sensore deve essere inferiore a 5 °C. Inoltre, è necessaria l'attivazione del sensore di pressione.
	Il tappetino riscaldante, il sensore di pressione o il sensore di temperatura non funzionano	Procedere alla sostituzione del tappetino riscaldante, del sensore di pressione o del sensore di temperatura contattando un centro di assistenza autorizzato/ il produttore.
Il display non funziona	Nella presa di corrente continua da 12 V del veicolo non c'è tensione	Azionare l'interruttore di avviamento del veicolo e verifi care che la spina di alimentazione da 12 V sia inserita correttamente.
	Il display o il sensore di pressione non funzionano	Procedere con la sostituzione del display, della scheda di comando o del sensore di pressione contattando un centro assistenza autorizzato/ il produttore.
	La spina di alimentazione da 12 V non è inserita o non è accesa	Inserire la spina di alimentazione da 12 V nella presa accendisigari da 12V e accenderla.
	La spina di alimentazione da 12 V o il cavo di alimentazione sono difettosi o danneggiati	Procedere alla sostituzione della spina di alimentazione da 12 V o del cavo di alimentazione contattando un centro di assistenza autorizzato/il produttore.

08. SMALTIMENTO/AMBIENTE

Conferire il seggiolino auto per bambini e il materiale di imballaggio negli appositi circuiti di riciclaggio.

dispositivi elettronici non devono essere smaltiti insieme ai rifi uti domestici.

Al termine del ciclo di vita, smaltire il prodotto in modo ecocompatibile, in conformità con le normative locali applicabili. Informazioni sui punti di raccolta che accettano gratuitamente apparecchiature dismesse sono disponibili presso l'amministrazione comunale o municipale.

Tensione di esercizio/corrente assorbita

Spina

Ventilatori

Tappetino riscaldante

Seggiolini auto per bambini grandi con 4 ventilatori: DC 12 V 2,2 A Sedile di rialzo con 2 ventilatori: DC 12 V 1,1 A

Spina di alimentazione da 12 V per presa accendisigari da 12 V incluso cavo di alimentazione di 4,50 m

Senza spazzole, DC 12 V 0,05 A, dimensioni del telaio: 50 x 50 x 10,5 mm

Seggiolino auto per bambini grande: 2 pezzi (1 x superfi cie di seduta, 1 x schienale); sedile di rialzo: 1 pezzo (superfi cie di seduta); temperatura massima: 35 °C

CE RoHS

Nell'ambito del processo di miglioramento del prodotto ci riserviamo il diritto di apportare modifi che ai dettagli tecnici o alle caratteristiche fi siche dell'articolo.
