BEDIENUNGSANLEITUNG Niki kid Osann

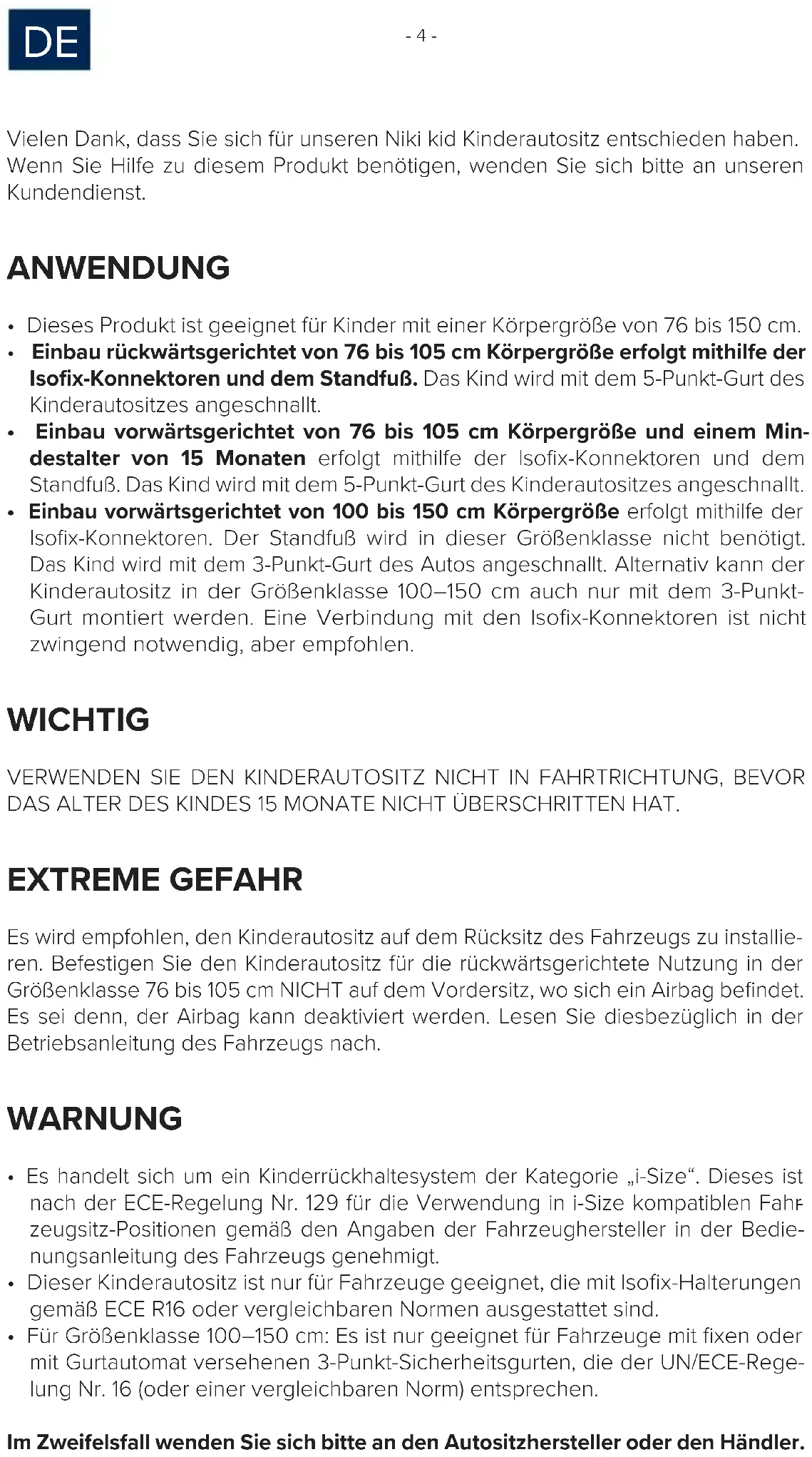

Vielen Dank, dass Sie sich für unseren Niki kid Kinderautositz entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst. ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 76 bis 150 cm.

• Einbau rückwärtsgerichtet von 76 bis 105 cm Körpergröße erfolgt mithilfe der Isofix-Konnektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.

• Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Min- destalter von 15 Monaten erfolgt mithilfe der Isofix-Konnektoren und dem Standfuß. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.

• Einbau vorwärtsgerichtet von 100 bis 150 cm Körpergröße erfolgt mithilfe der Isofix-Konnektoren. Der Standfuß wird in dieser Größenklasse nicht benötigt. Das Kind wird mit dem 3-Punkt-Gurt des Autos angeschnallt. Alternativ kann der Kinderautositz in der Größenklasse 100–150 cm auch nur mit dem 3-Punkt- Gurt montiert werden. Eine Verbindung mit den Isofix-Konnektoren ist nicht zwingend notwendig, aber empfohlen. WICHTIG VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT. EXTREME GEFAHR Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installie- ren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 76 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag befindet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach. WARNUNG

• Es handelt sich um ein Kinderrückhaltesystem der Kategorie „i-Size“. Dieses ist nach der ECE-Regelung Nr. 129 für die Verwendung in i-Size kompatiblen Fahr

zeugsitz-Positionen gemäß den Angaben der Fahrzeughersteller in der Bedie- nungsanleitung des Fahrzeugs genehmigt.

• Dieser Kinderautositz ist nur für Fahrzeuge geeignet, die mit Isofix-Halterungen gemäß ECE R16 oder vergleichbaren Normen ausgestattet sind.

• Für Größenklasse 100–150 cm: Es ist nur geeignet für Fahrzeuge mit fixen oder mit Gurtautomat versehenen 3-Punkt-Sicherheitsgurten, die der UN/ECE-Rege- lung Nr. 16 (oder einer vergleichbaren Norm) entsprechen. Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.- 5 -

Größen- klasse Einbaurichtung Installation Typ Sicherung des Kindes 76–105

Rückwärts- gerichtet Isofix-Konnektoren & Standfuß i-Size Universal Isofix 5-Punkt-Gurt des Kinderau- tositzes 76–105

Vorwärts- gerichtet Isofix-Konnektoren & Standfuß i-Size Universal Isofix 5-Punkt-Gurt des Kinderau- tositzes 100–150

Vorwärts- gerichtet Isofix-Konnektoren & 3-Punkt-Gurt des Autos i-Size Booster seat 3-Punkt-Gurt des Autos 100–150

Vorwärts- gerichtet 3-Punkt-Gurt des Autos i-Size Booster seat 3-Punkt-Gurt des Autos Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

1. Nur, wenn der Airbag deaktiviert

werden kann, Isofix-Konnektoren vorhanden sind und der Sitzplatz im Pkw-Handbuch als i-Size kom

patibel anerkannt ist.

2. Nur, wenn Isofix-Konnektoren vor-

handen sind und der Sitzplatz im Pkw-Handbuch als i-Size kompati

bel anerkannt ist.- 6 -

Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.

Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.

• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Kör

pergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.

• Der Kindersitz kann mit den Isofix-Konnektoren und dem Standfuß rückwärts- und vorwärtsgerichtet eingebaut werden. Für die Verwenung mit Standfuß beträgt die maximale Körpergröße 105 cm und das Maximalgewicht 18 kg. Wichtig: Nicht vorwärtsgerichtet einbauen, bevor das Alter des Kindes 15 Monate nicht über

• Für den Isofix-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.

• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.

• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.

• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.

• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.

• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.

• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befindet.

• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug hal

ten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.

• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.

• Steife Gegenstände und Kunststoteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.

• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.

• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installati

onsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.

• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 150 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.

• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.

• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.- 7 -

SITZTEILE Vorderansicht Rückansicht Kopfstütze Schultergurt Zentrale Gurteinstellung Positionshebel Rotationshebel Isofix-Konnektorerweiterung Sitzschale Isofix-Station Kopfstützenein- stellung Isofix-Konnektor Seitenaufprall- schutz-Protektor Standfuß Auewahrungs- fach für Bedie- nungsanleitung Diagonalgurtführung für Größenklasse 100–150 cm Beckengurt- führung für Größenklasse 100–150 cm Schulterpolster Gurtschloss Gurtschlosspolster- 8 -

VERWENDUNG DES KINDERAUTOSITZES

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Winkel- verstellhebel an der unteren Vorderseite der Sitzschale.

• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein. Folgende Sitzpositionen sind möglich: (Bitte Label am Kindersitz beachten) Rückwärtsgerichtet, Körpergröße 76–105 cm: 1 Position (R) Vorwärtsgerichtet, Körpergröße 76–105 cm, mind. 15 Monate alt: 4 Positionen (1 bis 4) Vorwärtsgerichtet, Körpergröße: 100–125 cm: 4 Positionen (1 bis 4) 126-150 cm: 1 Position (1) Drehung des Kinderautositzes

• Der Kinderautositz hat auf beiden Seiten der Sitzschale einen Rotationshebel. Um den Kinderautositz im eingebauten Zu

stand zu rotieren, betätigen Sie den Ihnen zugewandten Rotationshebel und drehen Sie den Kinderautositz in die rückwärts- bzw. vorwärtsgerichtete Position.

• Die vorwärtsgerichtete Position ist nur für Kinder mit einem Mindestalter von 15 Monaten und einer Mindestgröße von 76 cm geeignet. Die rückwärtsgerichtete Position ist für Kinder von 76 bis 105 cm Körpergröße und einem Maximalgewicht von 18 kg ausgelegt.- 9 -

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurt

verstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.

• Ziehen Sie an der vorderen Einstell

lasche, um die Gurte strazuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. Önen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen her- aus und trennen Sie diese.

• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzun

gen und stecken Sie diese zusammen in das Gurtschloss.- 10 -

5-Punkt-Gurt verstauen für Größen- klasse 100–150 cm

• Önen Sie die Schulterpolster an ihren Druckknöpfen und fädeln Sie diese aus ihren Haken aus, sodass Sie die Schulter

polster vollständig vom Kindersitz entfernen können.

• Önen Sie den Bezug im Rückenbereich an seinen Druckknöpfen und klappen Sie die

sen nach unten weg. Klappen Sie ebenfalls den unteren Teil des Bezugs der Kopfstütze zur Seite.

• Önen Sie das Gurtsystem und verstauen Sie in der Aussparung die Schultergurte samt Schnallen (Abb. 1).

• Klappen Sie den unteren Teil des Bezugs der Kopfstütze wieder zurück und den Bezug des Rückenbereichs wieder hoch und schließen Sie diesen mit seinen Druck- knöpfen.

• Entfernen Sie das Gurtschlosspolster.

• Ziehen Sie den Bezug im Sitzbereich vorsichtig ab, sodass Sie das Gurtschloss durch die Önung im Sitzbezug durchfüh

• Verstauen Sie das Gurtschloss in der Mulde im Sitzbereich (Abb. 2).

• Stülpen Sie den Bezug wieder über den Sitzbereich und achten Sie darauf, dass der Bezug sich in seiner Einkerbung befindet.

• Bewahren Sie die entfernten Polster für einen späteren Wiedergebrauch gut auf.- 11 -

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den He- bel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.

• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.

• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist. Seitenaufprallschutz-Protektoren

• Auf beiden Seiten des Kinderautositzes befinden sich ausklappbare Seitenaufprall- schutz-Protektoren.

• Bitte klappen Sie jeweils den auf der Au- totür-Seite befindlichen Protektor aus. Der zum Innenraum befindliche Protektor muss nicht ausgeklappt werden.

• Um den Protektor einzuklappen, ziehen Sie diesen nach hinten und drücken ihn behutsam ein.- 12 -

• Klappen Sie den Standfuß unterhalb des Kinderautositzes heraus und schieben Sie diesen in die vordere Einkerbung. Verge

wissern Sie sich, dass der Standfuß in der vorderen Einkerbung eingerastet ist. Für Kinder bis zu einer Körpergröße von 105 cm darf der Kinderautositz ausschließlich mit ausgeklapptem Isofix-Standfuß zusammen mit den Isofix-Konnektoren genutzt werden.

• Ziehen Sie den Knopf zur Höhenverstellung des Standfußes nach oben und fahren Sie den Teleskop-Standfuß aus. Achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws aufliegt.

• Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.

• Größenklasse 100–150 cm: Der Standfuß wird in dieser Größenklasse nicht benötigt. Bitte klappen Sie den Standfuß ein und schieben Sie diesen in die hintere Einker- bung, sodass er sich vollständig unter dem Kinderautositz befindet.- 13 -

• Schieben Sie die Einführhilfen durch den Schlitz zwischen Rückenlehne und Sitz in der Polsterung des Autositzes in die Iso- fix-Halterungen.

• Die flache Seite der Einführhilfen muss dabei nach unten zeigen. Dieser Schritt ist nicht erforderlich, falls das Fahrzeug über fest installierte Einführhilfen verfügt.

• Drücken Sie beide seitlichen Isofix-Konnek- torknöpfe, um die Isofix-Konnektoren in der Länge auszufahren.

• Schieben Sie die Isofix-Konnektoren in die Einführhilfen, bis sie hörbar einrasten.

• Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofix-Anzeigen auf Grün umschalten.- 14 -

EINBAU DES KINDERAUTOSITZES

1) Größenklasse 76–105 cm, max. 18 kg, rückwärtsgerichtet

1 . Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass er in rückwärtsgerichteter Ausrichtung auf die Sitzposition R zeigt. 2 . Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren. 3 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 4 . Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Pkw-Autositz und lassen Sie diese einrasten. 5 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofix-Anzeigen auf Grün sind. 6 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws aufliegt. 7 . Achten Sie darauf, dass die Anzeige am Standfuß auf Grün umschaltet. 8 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 9 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 10 . Setzen Sie Ihr Kind in den Kinderautositz. 11 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 12 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 13 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte strazuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. 14 . Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.- 15 -

2) Größenklasse 76–105 cm, mind. 15 Monate, max. 18 kg,

vorwärtsgerichtet WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 15 MONATE NICHT ÜBERSCHRITTEN HAT. 1 . Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren. 2 . Klappen Sie den Standfuß wie zuvorgehend beschrieben heraus. 3 . Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Pkw-Autositz und lassen Sie diese einrasten. 4 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofix-Anzeigen auf Grün umschalten. 5 . Stellen Sie die Höhe des Standfußes ein und achten Sie darauf, dass dieser vollständig im Fußraum Ihres Pkws aufliegt. 6 . Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt. 7 . Der Kinderautositz verfügt in Fahrtrichtung über vier einstellbare Sitzpositionen. 8 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 9 . Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes. 10 . Setzen Sie Ihr Kind in den Kinderautositz. 11 . Stellen Sie die Höhe der Kopfstütze wie zuvorgehend beschrieben ein. 12 . Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist. 13 . Ziehen Sie an der vorderen Einstelllasche, um die Gurte strazuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind. 14 . Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist.- 16 -

EINBAU DES KINDERAUTOSITZES

3) Größenklasse 100–150 cm, vorwärtsgerichtet

1 . Klappen Sie zunächst den Standfuß ein und fahren Sie diesen vollständig ein. Der Standfuß wird in dieser Größenklasse nicht benötigt. 2 . Der 5-Punkt-Gurt des Kinderautositzes muss wie zuvorgehend beschrieben verstaut werden. Er wird in dieser Größenklasse nicht benötigt. 3 . Drücken Sie beide seitlichen Isofix-Konnektorknöpfe, um die Isofix-Konnektoren in der Länge auszufahren. 4 . Führen Sie die Isofix-Konnektoren zu den Isofix-Halterungen am Autositz und lassen Sie diese einrasten. 5 . Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf, dass beide Isofix-Anzeigen auf Grün umschalten. 6 . Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Diagonal- gurtführung an der Kopstütze des Kinderautositzes. 7 . Fädeln Sie den Beckengurt des 3-Punkt-Gurtes des Pkws durch die erste Beckengurtführung im Sitzbereich des Kinderautositzes. 8 . Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür. 9 . Setzen Sie Ihr Kind in den Kinderautositz.- 17 -

10 . Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes voll- ständig in der Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des Kindes herauskommt. 11 . Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz in dieser Position eingerastet ist. 12 . Schließen Sie die Gurtschnalle des 3-Punkt-Gurts, bis ein Klicken zu hören ist. 13 . Achten Sie darauf, dass sowohl der Diagonalgurt als auch der Beckengurt durch die zweite Beckengurtführung am Kinderautositz verläuft, welche zum Gurtschloss des Autos gerichtet ist. 14 . Ziehen Sie am Diagonalgurt, um diesen stra zu ziehen. Achten Sie darauf, dass die Gurte nicht verdreht sind. 15 . Der Kinderautositz verfügt in Fahrtrichtung über folgende einstellbare Sitzpositi- onen: 100-125 cm: 4 Positionen (1 bis 4); 126-150 cm: 1 Position (1). Einbau ohne Isofix: Alternativ kann der Kinderautositz in der Größenklasse 100–150 cm auch nur mit dem 3-Punkt-Gurt montiert werden. Eine Verbindung mit den Isofix-Konnektoren ist nicht zwingend notwendig, aber empfohlen.- 18 -

REINIGUNG Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reini

gung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständig- keit des Stoes und der Nähte. Beim Waschen des Stos sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen. INSTANDHALTUNG Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außer- halb der Reichweite von Kindern aufzubewahren. Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter +49 (0) 7731 / 970077. NICHT bleichen Trommeltrocknen bei niedriger Temperatur Waschen bei 30 °C, Schonwaschgang NICHT bügeln NICHT chemisch reinigen

2) Klasse 76–105 cm, min. 15 maanden, max. 18 kg,
