MANUALE UTENTE Niki kid Osann

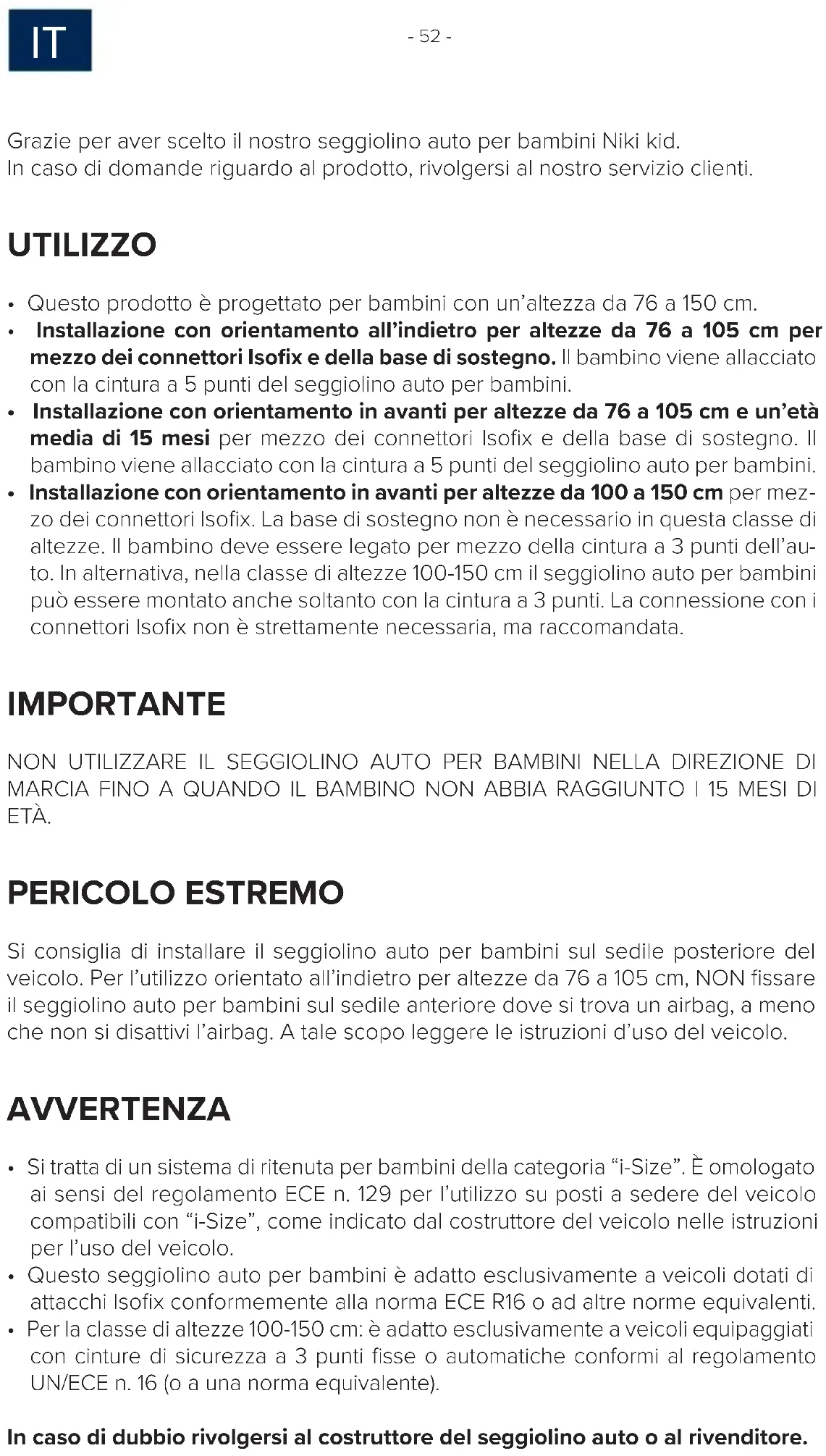

Grazie per aver scelto il nostro seggiolino auto per bambini Niki kid. In caso di domande riguardo al prodotto, rivolgersi al nostro servizio clienti. UTILIZZO

• Questo prodotto è progettato per bambini con un’altezza da 76 a 150 cm.

• Installazione con orientamento all’indietro per altezze da 76 a 105 cm per mezzo dei connettori Isofix e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.

• Installazione con orientamento in avanti per altezze da 76 a 105 cm e un’età media di 15 mesi per mezzo dei connettori Isofix e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino auto per bambini.

• Installazione con orientamento in avanti per altezze da 100 a 150 cm per mez

zo dei connettori Isofix. La base di sostegno non è necessario in questa classe di altezze. Il bambino deve essere legato per mezzo della cintura a 3 punti dell’au

to. In alternativa, nella classe di altezze 100-150 cm il seggiolino auto per bambini può essere montato anche soltanto con la cintura a 3 punti. La connessione con i connettori Isofix non è strettamente necessaria, ma raccomandata. IMPORTANTE NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. PERICOLO ESTREMO Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l’utilizzo orientato all’indietro per altezze da 76 a 105 cm, NON fissare il seggiolino auto per bambini sul sedile anteriore dove si trova un airbag, a meno che non si disattivi l’airbag. A tale scopo leggere le istruzioni d’uso del veicolo. AVVERTENZA

• Si tratta di un sistema di ritenuta per bambini della categoria “i-Size”. È omologato ai sensi del regolamento ECE n. 129 per l’utilizzo su posti a sedere del veicolo compatibili con “i-Size”, come indicato dal costruttore del veicolo nelle istruzioni per l’uso del veicolo.

• Questo seggiolino auto per bambini è adatto esclusivamente a veicoli dotati di attacchi Isofix conformemente alla norma ECE R16 o ad altre norme equivalenti.

• Per la classe di altezze 100-150 cm: è adatto esclusivamente a veicoli equipaggiati con cinture di sicurezza a 3 punti fisse o automatiche conformi al regolamento UN/ECE n. 16 (o a una norma equivalente). In caso di dubbio rivolgersi al costruttore del seggiolino auto o al rivenditore.- 53 -

Altezza Direzione di montaggio Installazione Tipo Dispositivo di sicurezza del bambino 76–105

Orientato all’indietro Connettori Isofix e base di sostegno i-Size Universal Isofix Cintura a 5 punti del seggiolino auto per bambini 76–105

Orientato in avanti Connettori Isofix e base di sostegno i-Size Universal Isofix Cintura a 5 punti del seggiolino auto per bambini 100-150

Orientato in avanti Cintura a 3 punti dell’auto i-Size Boo- ster seat Cintura a 3 punti dell’auto La seguente tabella contiene informazioni sui dispositivi e metodi di fissaggio:

1. Solo se l’airbag può essere disat-

tivato, i connettori Isofix sono pre- senti e il sedile è riconosciuto come compatibile con “i-Size” nel manua- le del veicolo.

2. Solo se i connettori Isofix sono pre-

senti e il sedile è riconosciuto come compatibile con “i-Size” nel manua- le del veicolo.- 54 -

• Si prega di leggere attentamente questo manuale prima dell’uso al fine di garan- tire la sicurezza del bambino. Conservare le istruzioni per consultazioni future. La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.

• Per bambini con un peso inferiore ai 18 kg e un’altezza fino a 105 cm, il seggiolino per bambini può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 18 kg e un’altezza superiore a 105 cm, il seg

giolino per bambini NON può essere utilizzato con il sistema di cinture a 5 punti.

• Il seggiolino per bambini può essere orientato in avanti e all’indietro tramite i con

nettori Isofix e la base di sostegno. Per l’utilizzo con una base di sostegno, l’altezza massima è di 105 cm e il peso massimo è di 18 kg. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.

• Per l’installazione con Isofix: leggere attentamente il manuale del costruttore del veicolo.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nelle istruzioni e contrassegnati nel sistema di ritenuta per bambini.

• Non utilizzare questo seggiolino auto per bambini in casa. Il seggiolino per bambi

ni è concepito esclusivamente per l’utilizzo in auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto per bambini orientato all’indietro su un sedile an

teriore con l’airbag attivato. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino per bambini deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto per bambini deve essere fissato nel veicolo anche quando il bambino non è seduto nel seggiolino auto per bambini.

• Accertarsi sempre che tutte le cinghie che tengono fissato il seggiolino auto per bambini al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate al corpo del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere fissati correttamente.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggio

lino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modifiche o aggiunte al prodotto senza il consenso dell’au

torità competente. La mancata osservanza delle istruzioni di installazione del pro- duttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del bambino.

• Questo seggiolino per bambini è progettato per bambini con un’altezza massima di 150 cm. Non sovraccaricare il seggiolino per bambini trasportando su di esso più di un bambino o carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.

• La fodera del seggiolino non deve essere sostituita con una fodera diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.- 55 -

Vista anteriore Vista posteriore Poggiatesta Cintura di ritenuta spalle Regolatore centrale della cintura Leva di posizionamento Leva di rotazione Estensione del connettore Isofix Guscio del seggiolino Stazione Isofix Regolazione del poggiatesta Connettore Isofix Protezione antiurto laterale Base di sostegno Scomparto per le istruzioni per l’uso Guida della cintura diagonale per la classe di altezze 100-150 cm Guida della cintura addominale per la classe di altezze 100-150 cm Spallina Fibbia Imbottitura della fibbia- 56 -

Impostazione dell’angolo di inclinazione del seggiolino auto per bambini

• Azionare con una mano la leva per la regolazione dell’angolo posta nella parte anteriore inferiore del guscio del seggiolino.

• Posizionare l’altra mano sul guscio del seggiolino e regolare l’angolazione. Sono possibili le seguenti posizioni: (Osservare l’etichetta sul seggiolino per bambini) Orientato all’indietro, altezza 76-105 cm: 1 posizione (R) Orientato in avanti, altezza 76-105 cm, almeno 15 mesi di età: 4 posizioni (da 1 a 4) Orientato in avanti, altezza: 100-125 cm: 4 posizioni (da 1 a 4) 126-150 cm: 1 posizione (1) Rotazione del seggiolino auto per bambini

• Il seggiolino auto per bambini dispone di una leva di rotazione su entrambi i lati del guscio del seggiolino. Per ruotare il seggiolino auto per bambini una volta montato, azionare la leva di rotazione rivolta verso l’utente e ruotare il seg- giolino auto per bambini nella posizione orientata in avanti o all’indietro.

• La posizione orientata in avanti è adatta soltanto a bambini con un’età minima di 15 mesi e un’altezza minima di 76 cm. La po

sizione orientata all’indietro è concepita per bambini con un’altezza compresa tra 76 e 105 cm e un peso massimo di 18 kg.- 57 -

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il pulsante per la regolazio

ne della cintura nell’area del seggio- lino. Tenere la fibbia con l’altra mano e allentare con cautela le cinture allacciate.

• Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. Apertura/chiusura della cintura

• Per sbloccare la cintura, premere il pulsante della fibbia e estrarre le due linguette della fibbia e separarle.

• Per bloccare la cintura, collegare pri- ma le due linguette e inserirle insie- me nella fibbia.- 58 -

sistemazione della cintura a 5 punti per la classe di altezze 100-150 cm

• Aprite le spalline dai loro bottoni a pressione e sfilarle dai loro ganci in modo da poterle rimuovere completamente dal seggiolino per bambini.

• Aprire la fodera dello schienale in corrispon- denza dei suoi bottoni a pressione e ripie- garla verso il basso. Piegare lateralmente anche la parte inferiore della fodera del poggiatesta.

• Aprire il sistema di cinture e riporre le cin- ture di ritenuta spalle e le fibbie nell’incavo (Fig. 1).

• Riportare nella posizione iniziale la parte inferiore della fodera del poggiatesta e ri

piegare verso l’alto la fodera dello schienale e chiuderla con i suoi bottoni a pressione.

• Rimuovere l’imbottitura della fibbia.

• Estrarre con cautela la fodera della zona del sedile in modo da far passare la fibbia della cintura attraverso l’apertura nella fodera del sedile.

• Riporre la fibbia della cintura nell’incavo della zona del sedile (Fig. 2).

• Rimettere la fodera sulla zona del sedile assicurandosi che la fodera si trovi nel suo intaglio.

• Conservare le imbottiture rimosse in un luogo sicuro per un utilizzo successivo.- 59 -

Regolazione del poggiatesta

• Allentare la cintura e spostare all’altezza giusta la leva per la regolazione del pog- giatesta posta sul retro del seggiolino auto per bambini. Muovere il poggiatesta fino ad innestarlo all’altezza desiderata.

• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino auto per bam- bini appena sopra le spalle del bambino.

• Rilasciare la leva e assicurarsi che il pog- giatesta sia innestato. Protezioni antiurto laterale

• Le protezioni antiurto laterali si trovano su entrambi i lati del seggiolino auto per bambini.

• Aprire la protezione situata sul lato della portiera. La protezione su lato interno non deve essere aperta.

• Per chiudere la protezione, tirarla all’indietro e spingerla delicatamente.- 60 -

• Estrarre la base di sostegno posta sotto il seggiolino auto per bambini e farla scorre- re nell’intaglio anteriore. Accertarsi che la base di sostegno sia innestata nell’intaglio anteriore. Per i bambini fino a un’altezza di 105 cm, utilizzare il seggiolino auto per bambini esclusivamente con la base di so- stegno Isofix aperta insieme ai connettori Isofix.

• Sollevare il pulsante per la regolazione dell’altezza della base di sostegno ed estrarre la base di sostegno telescopica. Assicurarsi che sia completamente a con- tatto con il pavimento del veicolo.

• Accertarsi che l’indicatore sulla base di so- stegno sia di colore verde.

• Classe di altezze 100-150 cm: la base di so- stegno non è necessaria per questa classe di altezze. Chiudere la base di sostegno e farla scorrere nell’intaglio anteriore an- ché si trovi completamente sotto il seggio- lino auto per bambini.- 61 -

• Far scorrere gli ausili di inserimento negli attacchi Isofix attraverso la fessura nell’im

bottitura tra lo schienale e il sedile del posto auto.

• Il lato piatto degli ausili di inserimento deve essere rivolto verso il basso. Questo passaggio non è necessario se il veicolo dispone di ausili di inserimento fissi già installati.

• Premere entrambi i pulsanti laterali dei con- nettori Isofix per estendere in lunghezza i connettori Isofix.

• Far scorrere i connettori Isofix negli ausili di inserimento finché non scattano in posizione in maniera udibile.

• Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schiena

le del sedile auto. Assicurarsi che entrambi gli indicatori Isofix diventino di colore verde.- 62 -

1 . Posizionare il seggiolino auto per bambini nella posizione reclinata massima e ruotarlo in modo che si trovi orientato all’indietro e nella posizione R. 2 . Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lun- ghezza i connettori Isofix. 3 . Estrarre la base di sostegno come descritto precedentemente. 4 . Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare. 5 . Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix siano di colore verde. 6 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 7 . Accertarsi che l’indicatore sulla base di sostegno diventi di colore verde. 8 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini verso lo sportello dell’auto. 9 . Slacciare la fibbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino. 10 . Collocare il bambino sul seggiolino auto per bambini. 11 . Regolare l’altezza del poggiatesta come descritto in precedenza. 12 . Chiudere nuovamente la fibbia della cintura finché non si sente un “clic”. 13 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 14 . Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto per bambini sia bloccato in questa posizione.- 63 -

2) Altezza 76-105 cm, minimo 15 mesi, max. 18 kg,

orientato in avanti IMPORTANTE: NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUANDO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. 1 . Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lun- ghezza i connettori Isofix. 2 . Estrarre la base di sostegno come descritto precedentemente. 3 . Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare. 4 . Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix diventino di colore verde. 5 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 6 . Accertarsi che l’indicatore sulla base di sostegno sia di colore verde. 7 . Il seggiolino auto per bambini dispone di quattro posizioni di seduta regolabili. 8 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini verso lo sportello dell’auto. 9 . Slacciare la fibbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino. 10 . Collocare il bambino sul seggiolino auto per bambini. 11 . Regolare l’altezza del poggiatesta come descritto in precedenza. 12 . Chiudere nuovamente la fibbia della cintura finché non si sente un “clic”. 13 . Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie non siano attorcigliate. 14 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggio- lino auto per bambini sia bloccato in questa posizione.- 64 -

3) Altezza 100-150 cm, orientato in avanti

1 . Innanzitutto chiudere e ritrarre completamente la base di sostegno. La base di sostegno non è necessaria per questa classe di altezze. 2 . La cintura a 5 punti del seggiolino auto per bambini deve essere riposta come descritto in precedenza. Non è necessaria per questa classe di altezze. 3 . Premere entrambi i pulsanti laterali dei connettori Isofix per estendere in lun- ghezza i connettori Isofix. 4 . Guidare i connettori Isofix verso gli attacchi Isofix sul sedile del veicolo e farli innestare. 5 . Far scorrere il seggiolino auto per bambini fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofix diventino di colore verde. 6 . Far passare la cintura diagonale della cintura a 3 punti attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto per bambini. 7 . Far passare la cintura addominale della cintura a 3 punti attraverso la guida della cintura addominale nel zona del sedile del seggiolino auto per bambini. 8 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto- 65 -

per bambini verso lo sportello dell’auto. 9 . Collocare il bambino sul seggiolino auto per bambini. 10 . Regolare l’altezza del poggiatesta in modo che la testa del bambino poggi com- pletamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all’altezza delle spalle del bambino. 11 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seg- giolino auto per bambini sia bloccato in questa posizione. 12 . Chiudere la fibbia della cintura a 3 punti finché non si sente un “clic”. 13 . Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto per bambini, la quale è rivolta verso la fibbia della cintura dell’auto. 14 . Tirare la cinghia diagonale per tenderla. Accertarsi che le cinghie non siano attorcigliate. 15 . Il seggiolino ha le seguenti posizioni regolabili nel senso di marcia: 100-125 cm: 4 posizioni (da 1 a 4); 126-150 cm: 1 posizione (1). Montaggio senza Isofix: In alternativa, nella classe di altezze 100-150 cm il seggiolino auto per bambini può essere montato anche soltanto con la cintura a 3 punti. La connessione con i connettori Isofix non è strettamente necessaria, ma raccomandata.- 66 -

PULIZIA Al fine di garantire un utilizzo prolungato del seggiolino auto per bambini, non utilizzare solventi e detergenti abrasivi o aggressivi durante la pulizia del seggioli- no auto per bambini. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull’etichetta (vedi sotto). MANUTENZIONE Controllare regolarmente lo stato del prodotto per individuare eventuali danni. In caso di danni, non utilizzare più il seggiolino auto per bambini e tenerlo fuori dalla portata dei bambini. In caso di domande e problemi, contattare il servizio clienti Osann al numero +49 (0) 7731 / 970077. NON candeggiare Asciugatura in tamburo a bassa temperatura Lavare a 30 °C, ciclo delicato NON stirare NON lavare a secco
