MANUAL DE USUARIO One 360 Osann

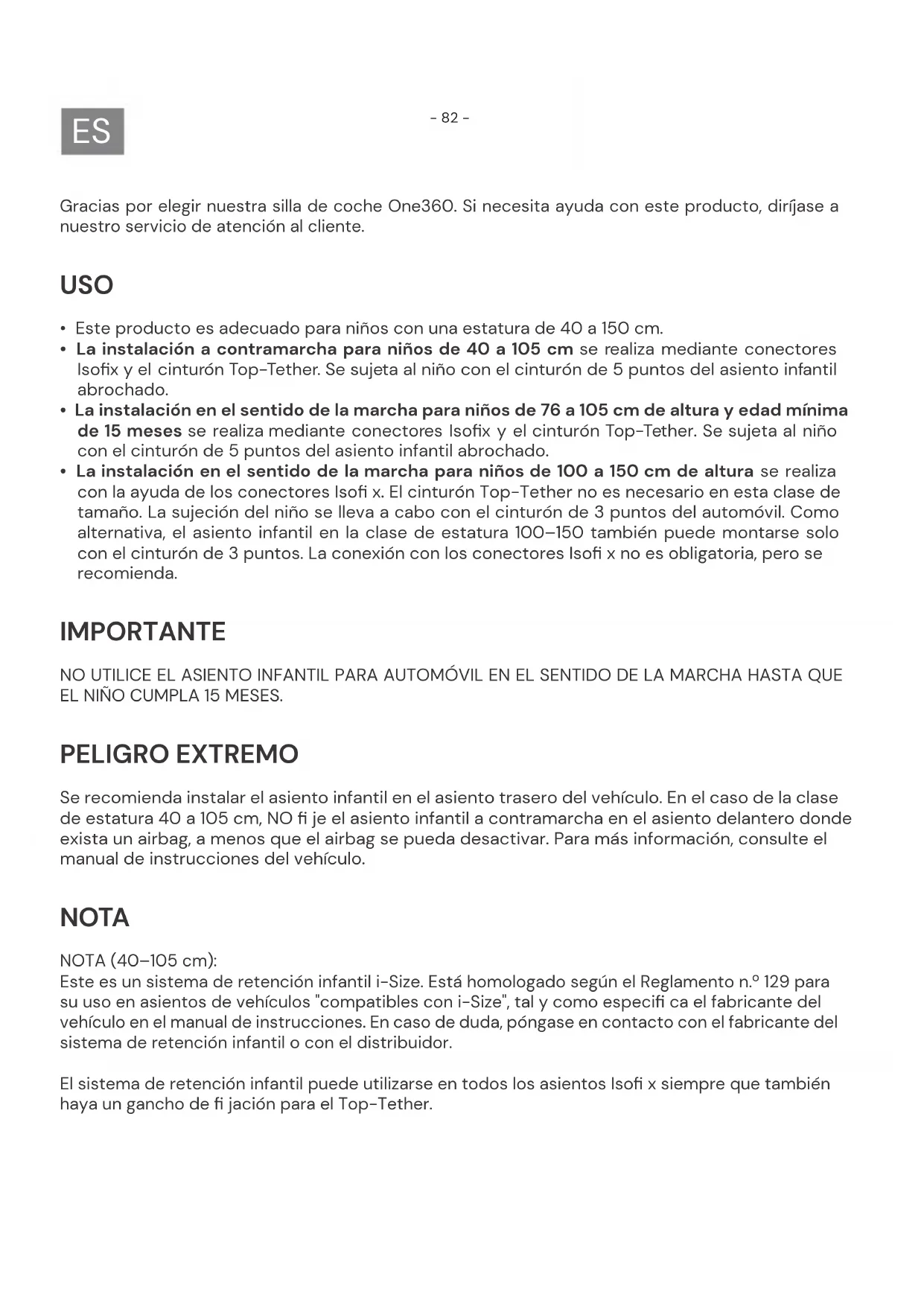

Gracias por elegir nuestra silla de coche One360. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente. USO

• Este producto es adecuado para niños con una estatura de 40 a 150 cm.

• La instalación a contramarcha para niños de 40 a 105cm se realiza mediante conectores Isofi x y el cinturón Top-Tether. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado.

• La instalación en el sentido de la marcha para niños de 76 a 105cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofi x y el cinturón Top-Tether. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil abrochado.

• La instalación en el sentido de la marcha para niños de 100 a 150cm de altura se realiza con la ayuda de los conectores Isofi x. El cinturón Top-Tether no es necesario en esta clase de tamaño. La sujeción del niño se lleva a cabo con el cinturón de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda. IMPORTANTE NO UTILICE EL ASIENTO INFANTIL PARA AUTOMÓVIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES. PELIGRO EXTREMO Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura 40 a 105cm, NO fi je el asiento infantil a contramarcha en el asiento delantero donde exista un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo. NOTA NOTA (40–105 cm): Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.º 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifi ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor. El sistema de retención infantil puede utilizarse en todos los asientos Isofi x siempre que también haya un gancho de fi jación para el Top-Tether.- 83 -

Clase de estatura Sentido de montaje Instalación Tipo Protección del niño 40–105 cm A contra- marcha Conectores Isofi x y Top-Tether i-Size Cinturón de 5 puntos del asiento infantil 76–105cm En el sen- tido de la marcha Conectores Isofi x y Top-Tether i-Size Cinturón de 5 puntos del asiento infantil 100–150 cm En el sen- tido de la marcha Conectores Isofi x y cinturón de seguri- dad de 3 puntos Asiento elevador i-Size Cinturón de 3 puntos del coche 100–150 cm En el sen- tido de la marcha Cinturón de 3 pun- tos del coche Asiento elevador i-Size Cinturón de 3 puntos del coche La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

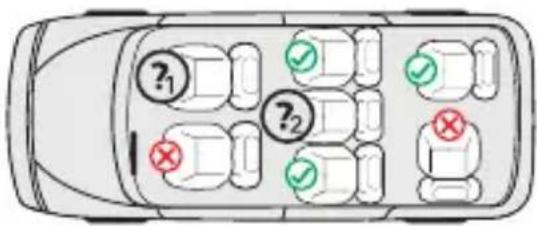

40-105 cm: Solo si se dispone de conectores Isofi x y de un gancho de sujeción para el Top-Tether. Para el uso adicional a contramarcha, solo si el airbag se puede des- activar. 100-150 cm: Solo si hay, al menos, un cinturón de se- guridad de 3 puntos conforme a ECE R16 disponible. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño úni- camente con un cinturón de 2 puntos. NOTA (100–150 cm): Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.º 129 para su uso principalmente en las "plazas de asiento i-Size" especifi cadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil ampliado o con el distribuidor. El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la categoría “universal”, siempre que no existan problemas de compatibilidad con el interior del vehículo. En caso de duda, póngase en contacto con el fabricante del asiento para automóvil o con el distribuidor.- 84 -

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.

• El asiento infantil puede utilizarse con el sistema propio de cinturones de 5 puntos solo para niños de menos de 18kg de peso y 105cm de altura.

• El asiento infantil NO puede utilizarse con el sistema de cinturón de 5 puntos para niños con un peso corporal superior a 18kg y una altura superior a 105cm.

• El asiento infantil puede instalarse a contramarcha y en el sentido de la marcha con los conectores Isofi x y el cinturón Top-Tether. Importante: No instalar en el sentido de la marcha antes de que el niño cumpla 15 meses.

• Para la instalación Isofi x: Asegúrese de leer el manual del fabricante del vehículo.

• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marca- dos en el sistema de retención infantil.

• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.

• Nunca deje a su hijo sin vigilancia en el asiento.

• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.

• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un acci- dente.

• Por razones de seguridad, el asiento infantil también debe estar fi jado al vehículo aunque no haya ningún niño en el asiento infantil.

• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados al cuerpo del niño. Asegúrese también de que los cinturones no estén retorcidos.

• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.

• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.

• Es importante que los cinturones situados más abajo aseguren fi rmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.

• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.

Este asiento infantil está diseñado para niños con una altura máxima de 150 cm. Nunca sobre- cargue el asiento infantil llevando más de un niño o cargas adicionales en él.

• El sistema de retención infantil no debe utilizarse sin la funda del asiento.

• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, esta es una parte integral del rendimiento de la retención.- 85 -

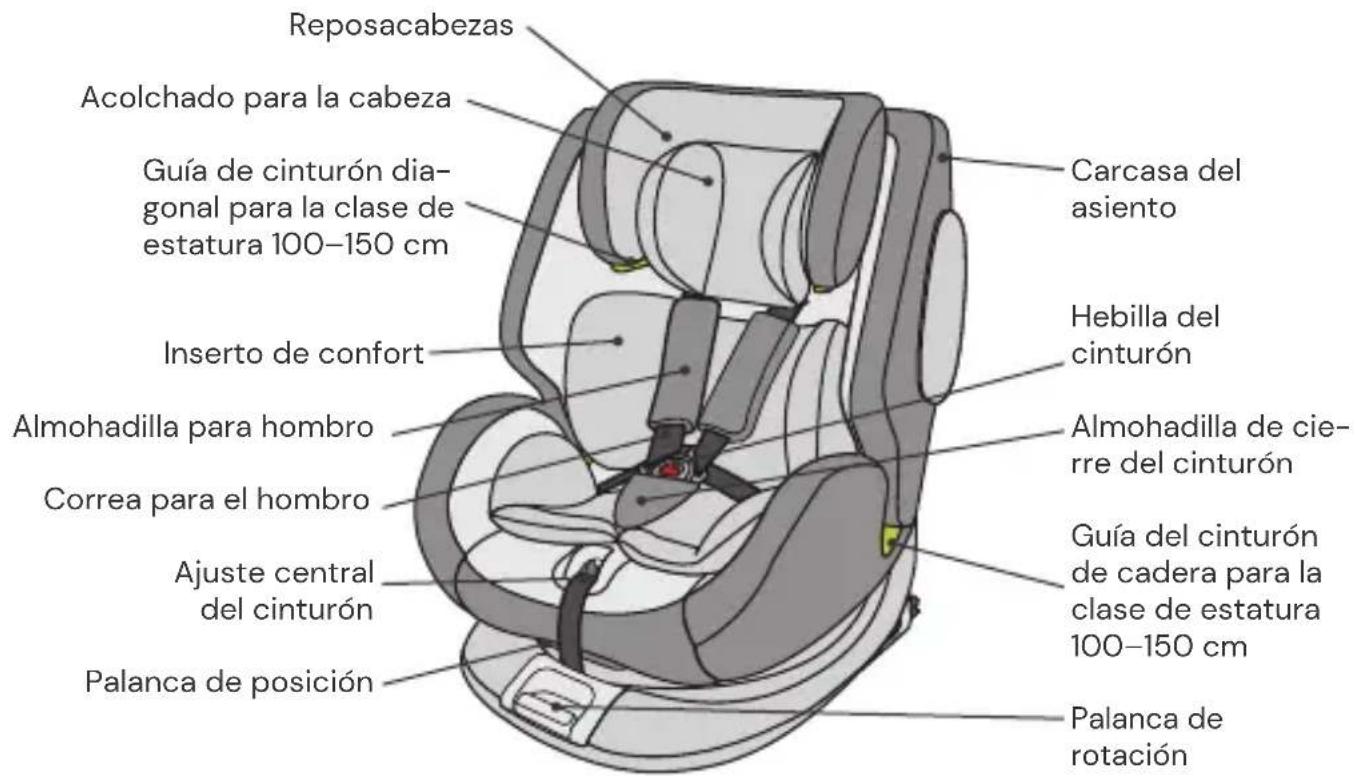

Vista frontal Reposacabezas Inserto de confort Correa para el hombro Ajuste central del cinturón Palanca de posición Palanca de rotación Extensión del conector Isofi x Carcasa del asiento Acolchado para la cabeza Almohadilla para hombro Hebilla del cinturón Almohadilla de cie- rre del cinturón Ajuste del reposacabezas Conector Isofi x Vista trasera Guía del Top-Tether para uso a contra- marcha Bolsa para Top-Tether e instruc- ciones de uso Guía del cinturón de cadera para la clase de estatura 100–150cm Guía de cinturón dia- gonal para la clase de estatura 100–150cm Top-Te- ther- 86 -

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de posición en la parte delantera infe- rior de la carcasa del asiento.

• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo. El asiento se puede colocar de las siguientes maneras: (Por favor, tenga en cuenta la etiqueta del asiento infantil) A contramarcha, estatura 40–75 cm, posición: R1 estatura 76–105 cm, posición: R2 En el sentido de la marcha, estatura 76–105cm, edad mín. 15 meses: 4 posiciones (1 a 4) En el sentido de la marcha, estatura: 100-150 cm: 1 posición (1) Rotación del asiento infantil

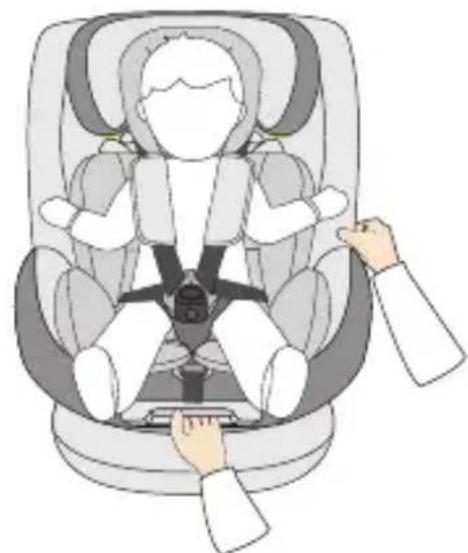

• Tire de la palanca de rotación situada en la par- te delantera de la base con una mano y con la otra podrá girar la unidad de asiento en la direc- ción de desplazamiento deseada.

• La posición en el sentido de la marcha es ade- cuada solo para niños con una edad mínima de 15 meses y una altura mínima de 76 cm. La posición a contramarcha está diseñada para niños de 40 a 105cm de altura y un peso máximo de 18 kg.

• La posición lateral solo sirve para facilitar la entrada del niño. Esta posición no debe utili- zarse durante la conducción.- 87 -

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.

• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.

• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de se- guridad e insértelas en la hebilla.- 88 -

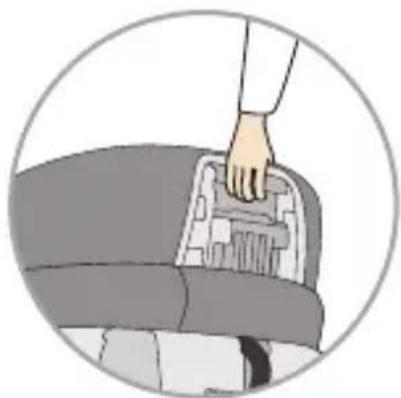

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.

• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.

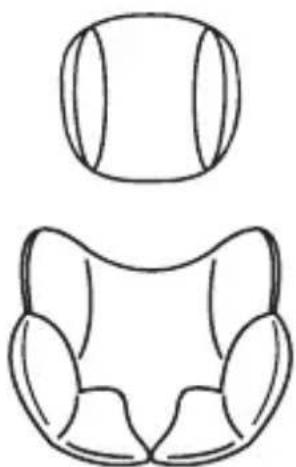

• Suelte la palanca y asegúrese de que el repo- sacabezas esté encajado. Acolchado para la cabeza e inserto de confort

• El acolchado para la cabeza y el inserto de confort están diseñados para bebés con una estatura de 40 a 75 cm.

• Por favor, retire ambos insertos en cuanto su hijo haya superado la estatura especifi cada. Conectores Isofi x

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conec- tores Isofi x.

• Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos.

• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Vuelva a pre- sionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están to- talmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos in- dicadores Isofi x estén en verde.- 89 -

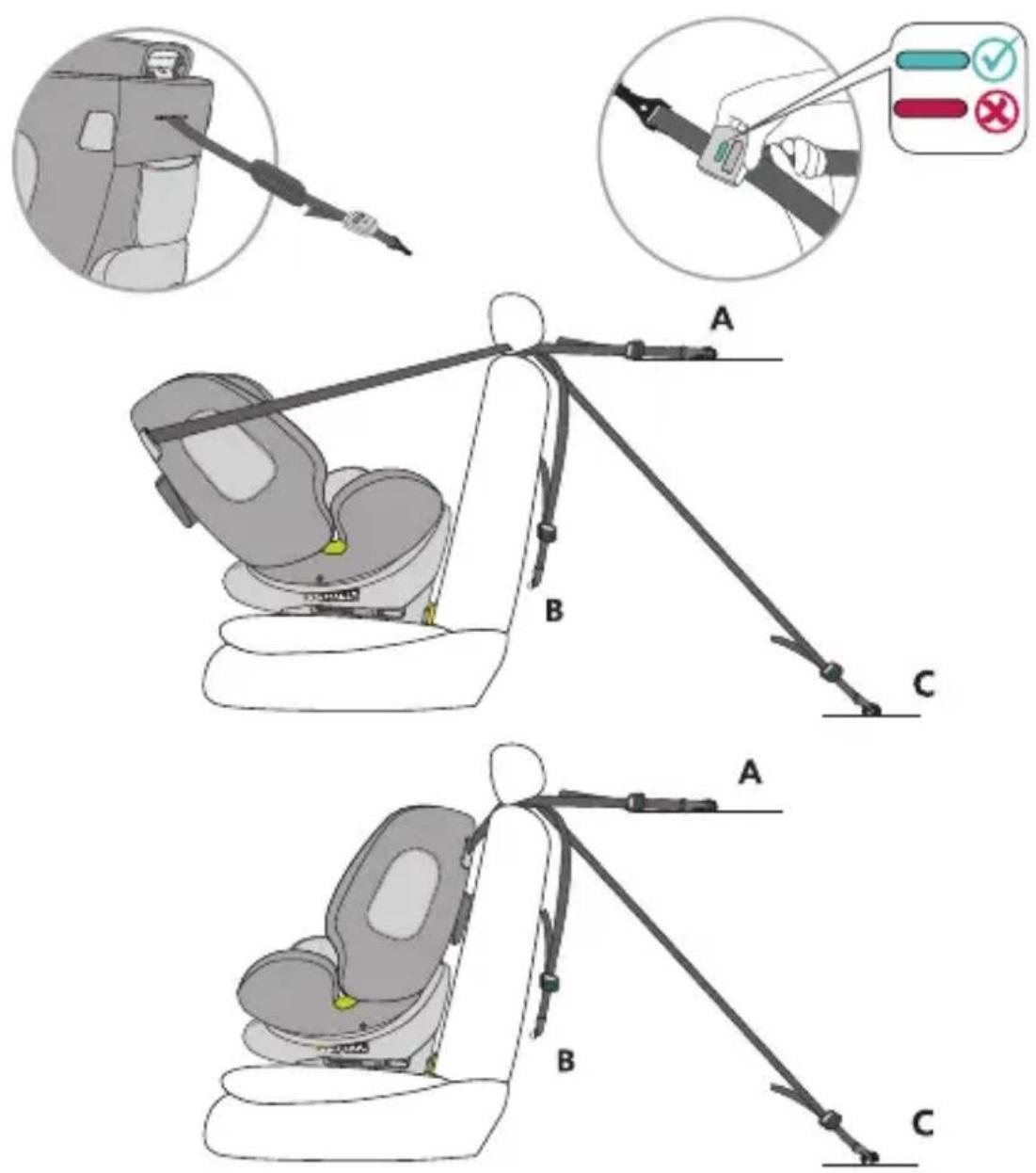

Top-Tether para la serie de alturas 40–105 cm

• Retire el Top-Tether del bolsa de almacenamiento.

• Para soltar el Top-Tether, presione el botón gris con una mano y tire del lado del anclaje del cin- turón hasta la longitud deseada con la otra mano.

• Para fi jar el Top-Tether, cuelgue el anclaje en el punto de fi jación del asiento del coche y tire de él lo más fuerte posible. El indicador no estará verde hasta que se ajuste el cinturón lo sufi ciente.

• Si se utiliza el asiento infantil a contramarcha, el Top-Tether debe pasarse por la guía del Top-Te- ther situada en el lateral del asiento infantil. Lo ideal es utilizar la guía para el interior de su vehí- culo para asegurar la rotación a la puerta del coche y facilitar la entrada y salida.

• El cinturón Top-Tether solo es necesario para la clase de alturas 40–105 cm. En la clase de alturas 100–150 cm, puede guardar el cinturón Top-Tether en el bolsa de almacenamiento.- 90 -

Guardar el arnés de 5 puntos de anclaje para la clase de estatura 100–150cm

• Abra la cubierta del asiento en la parte posterior del asiento infantil para el automóvil y desenros- que las hombreras de sus ganchos (fi g. A). Abra las almohadillas para el hombro en los botones de presión para poder retirarlas completamente del asiento infantil (fi g. B). Retire también la almohadilla de la hebilla del cinturón de seguridad.

• Afl oje el sistema de correas hasta la longitud máxima.

• Guarde el cinturón Top-Tether en la bolsa de almacenamiento situada en la parte trasera del asiento infantil para vehículos.

• Abra la funda en la zona trasera desabrochando los botones y pliéguela. Doble también la parte inferior de la funda del reposacabezas hacia un lado (fi g. C).

• Abra el sistema de arnés y coloque las correas de los hombros detrás de la funda.

• Retire con cuidado la funda de la zona del asiento para poder pasar la hebilla del cinturón de seguridad a través de la abertura de la cubierta del asiento.

• Introduzca las lengüetas de la hebilla del cinturón en la hebilla del cinturón y guárdela en el hueco de la zona del asiento (fi g. D).

• Vuelva a colocar la funda sobre la zona del asiento, asegurándose de que la esta se sitúa en su muesca.

• Doble la parte inferior de la funda del reposacabezas, vuelva a doblar la funda del respaldo y ciérrela con sus botones de presión.

• Guarde las almohadillas retiradas en un lugar seguro para su uso posterior. A B C D- 91 -

LIMPIEZA Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las cos- turas después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación). MANTENIMIENTO Compruebe regularmente el estado del producto para detectar posibles daños. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños. Si tiene alguna duda o problema, póngase en contacto con el Servicio de atención al cliente de Osann: [phone].

utilizar lejía Secado en secadora a baja temperatura Lavar a 30°C, ciclo de lavado delicado

INSTALACIÓN DEL ASIENTO INFANTIL

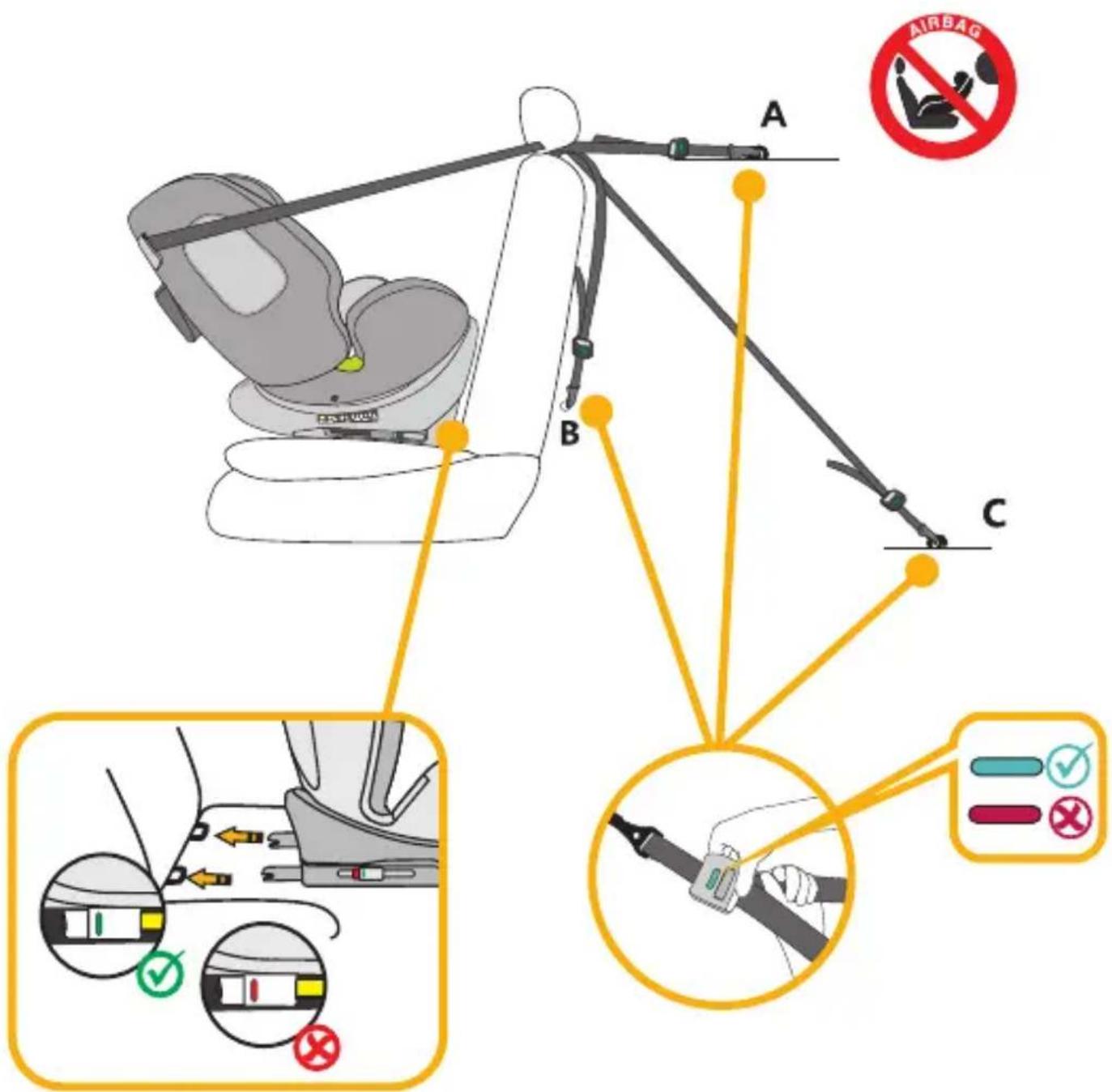

1) Clase de estatura 40–105 cm, máx. 18 kg, a contramarcha- 93 -

1 . Coloque el asiento infantil de coche en la posición de reclinación máxima y gírelo de modo que apunte a la posición de asiento R1 40–75 cm a contramarcha. Si la altura de su hijo supera los 75 cm, cambie a la posición de asiento R2 - 76–105 cm. 2 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 3 . Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos. 4 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Vuelva a pre- sionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde. 5 . Saque la correa de sujeción superior de la bolsa de almacenamiento y extiéndala en toda su longitud. 6 . El cinturón Top-Tether debe pasar por la guía Top-Tether situada en el lateral del asiento infantil. Lo ideal es utilizar la guía para el interior de su vehículo para asegurar la rotación a la puerta del coche y facilitar la entrada y salida. 7 . Enganche el Top-Tether al gancho correspondiente del automóvil (por ejemplo, en la parte trasera del asiento del automóvil o en el maletero. Tenga en cuenta el manual de instrucciones de su vehículo). 8 . Tense el Top-Tether hasta que el indicador del Top-Tether esté en verde. 9 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 10 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 11 . Coloque al niño en el asiento infantil. 12 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 13 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 14 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. 15 . Gire el asiento a la posición orientada hacia atrás. Compruebe que el asiento infantil esté bloqueado en esta posición.- 94 -

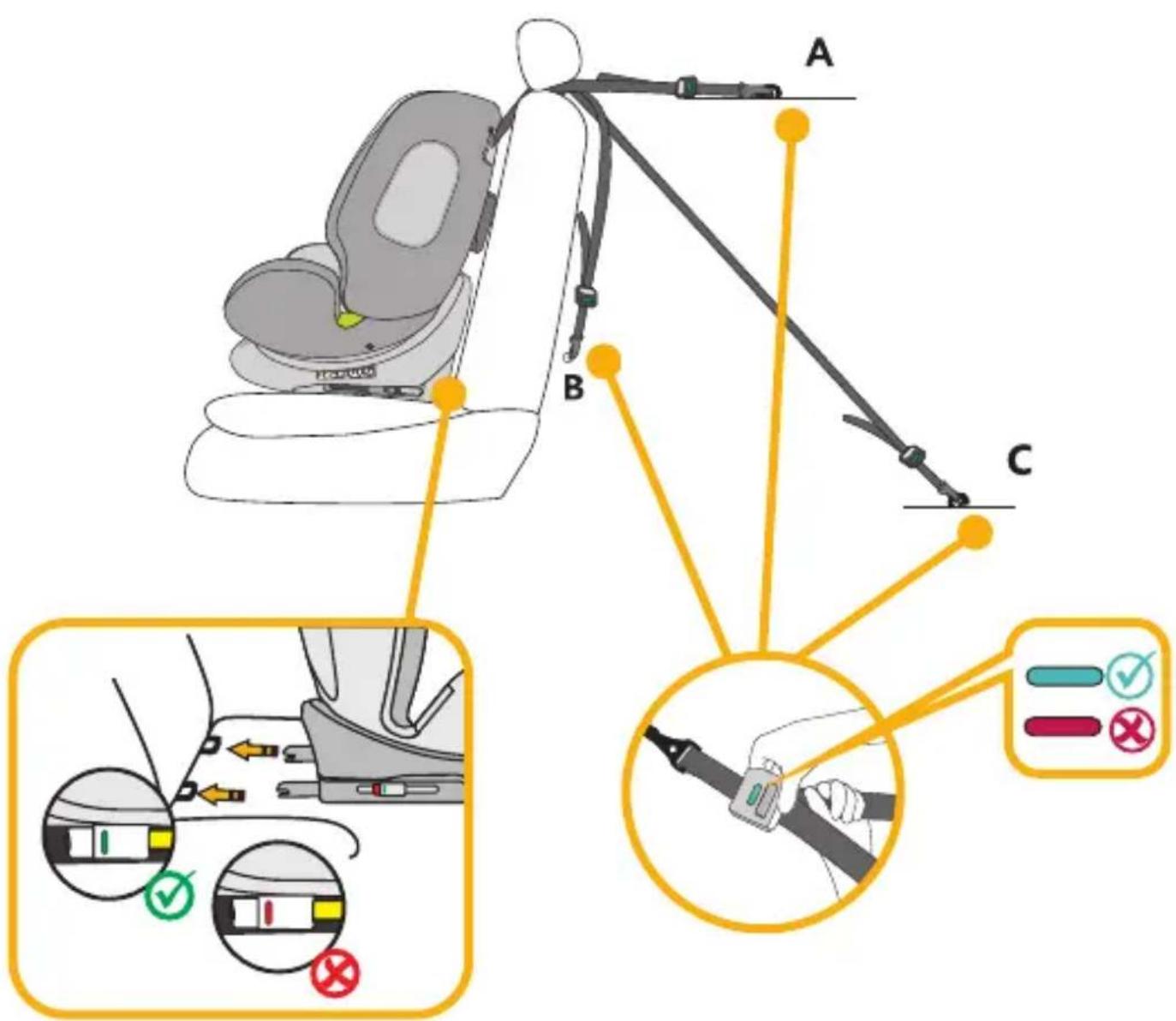

2) Clase de estatura 76–105 cm, mín. 15 meses, máx. 18 kg, en el sentido de

INSTALACIÓN DEL ASIENTO INFANTIL

1 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 2 . Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos. 3 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Vuelva a pre- sionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde. 4 . Saque la correa de sujeción superior de la bolsa de almacenamiento y extiéndala en toda su longitud. 5 . Enganche el Top-Tether al gancho correspondiente del automóvil (por ejemplo, en la parte trasera del asiento del automóvil o en el maletero. Tenga en cuenta el manual de instrucciones de su vehículo). 6 . Tense el Top-Tether hasta que el indicador del Top-Tether esté en verde. 7 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 8 . Coloque al niño en el asiento infantil. 9 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 10 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 11 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. 12 . El asiento infantil tiene cuatro posiciones de asiento ajustables en el sentido de la marcha.- 96 -

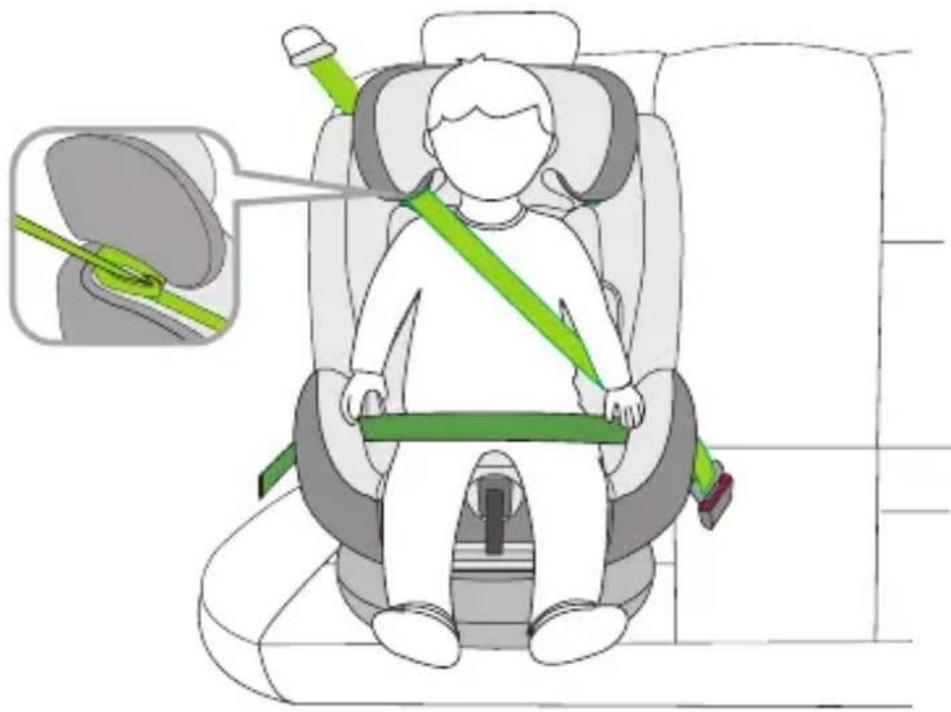

3) Clase de estatura 100–150cm, en el sentido de la marcha

INSTALACIÓN DEL ASIENTO INFANTIL- 97 -

1 . El arnés de 5 puntos de anclaje y el cinturón Top-Tether del asiento infantil de coche deben guardarse como se ha descrito anteriormente. Estos no son necesarios en esta clase de es- tatura. 2 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 3 . Pase los conectores Isofi x por los soportes Isofi x del asiento del coche y encájelos en su sitio. 4 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Vuelva a pre- sionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde. 5 . Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón dia- gonal del reposacabezas del asiento infantil para el automóvil. 6 . Pase el cinturón de cadera del cinturón de 3 puntos del automóvil a través de la primera guía del cinturón de cadera en la zona del asiento del niño. 7 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 8 . Coloque al niño en el asiento infantil. 9 . Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño. 10 . Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición. 11 . Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic. 12 . Asegúrese de que tanto el cinturón diagonal como el cinturón de cadera pasan por la segunda guía del cinturón de cadera del asiento infantil, que está orientada hacia la hebilla del cinturón de seguridad del automóvil. 13 . Tire de la correa diagonal para apretarla fi rmemente. Asegúrese de que los cinturones no es- tén retorcidos. 14 . La posición del asiento debe ajustarse a la posición 1. Instalación sin Isofi x: Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.- 98 -
