| Tipo di prodotto | Televisore a colori con telecomando |
| Marca e modello | Hitachi H32E1001 |
| Dimensioni dello schermo | 32 pollici (circa 81 cm) |
| Risoluzione del display | 1920 x 1080 pixel (Full HD) |
| Sintonizzatori integrati | DVB-T/T2 (terrestre digitale), DVB-C (cavo), DVB-S/S2 (satellitare) |
| Alimentazione | 220-240 V CA, 50 Hz |
| Consumo elettrico | Variabile in base alle impostazioni (vedere etichetta sul retro) |
| Connettività | HDMI (x2), USB, SCART, VGA, ingresso audio PC/YPbPr, uscita SPDIF (coassiale/ottica), jack cuffie |
| Funzioni principali | Registrazione USB (PVR), time shift, EPG (guida programmi), controllo genitori, teletext, Modalità Gioco, Timer |
| Formati multimediali supportati | Video: MPEG1/2/4, H.264, H.265 (HEVC), Xvid, VC-1; Audio: MP3, AC3, AAC, LPCM; Immagine: JPEG, BMP |
| Funzioni audio | Audio stereo, NICAM, DTS TruSurround, Dolby Audio |
| Sicurezza | Blocco bambini, blocco menu con codice PIN |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non usare prodotti chimici |
| Temperatura di funzionamento | 0 °C a 40 °C, umidità max 85% |
| Accessori inclusi | Telecomando (pile AAA non incluse), supporto, viti, manuale d'uso |
Domande frequenti - H32E1001 HITACHI
Domande degli utenti su H32E1001 HITACHI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Televisore in formato PDF gratuitamente! Trova il tuo manuale H32E1001 - HITACHI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. H32E1001 del marchio HITACHI.
MANUALE UTENTE H32E1001 HITACHI
1 Inserimento delle batterie nel telecomando
Togliere la vite cheiene fissato il coperchio dello scomparto batteria sul lato posteriore del telecomando, come prima casa. Premere e far scorrere il coperchio per aprire. Inserire due batterie AAA. Accertarsi che i symboli (+) e (-) corrispondano rispetto la polarità. Riposizione are il coperchio e riavitarlo.

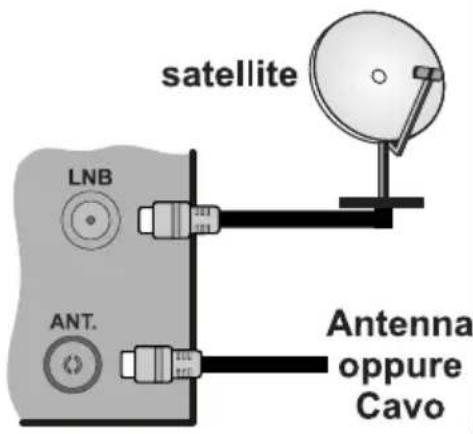

2 Collegare I'antenna alla TV
- Le opzioni di collegamento posteriore potrebbero differire a seconda del modello

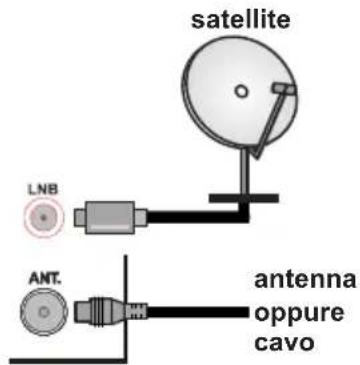

LATO POSTERIORE DELLA TV
3 Collegare la spina della TV alla presa principale
4 Per accendere la TV (a seconda del modello)
Dopo aver collegato il cavo di alimentazione alla presa di corrente, si accende il LED di standby.
Per accendere la TV alla modalità di standby è possibile;
- Premere il pulsante Standby, un pulsante numero oppure il pulsante Programma + / - sul telecomando.

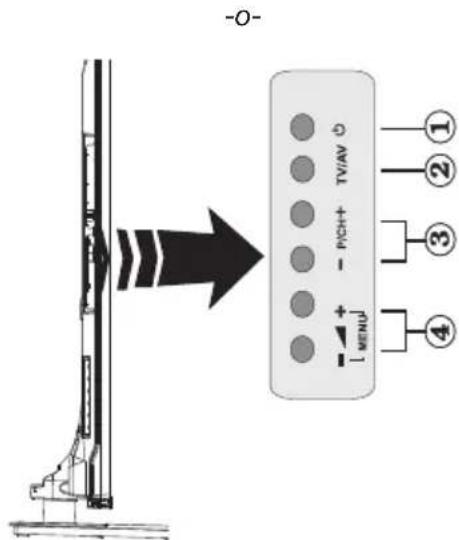

- Premere il tasto Standby o Programma + / - sulla TV.
oppure

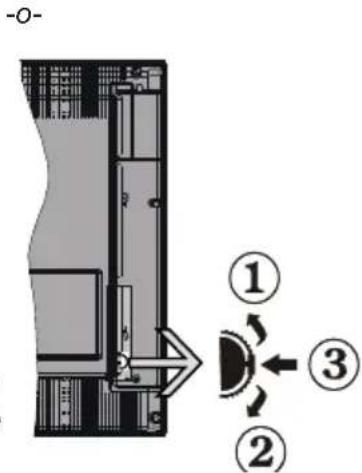

- Premere l'interrottore di funzione laterale sono a che la TV non si riaccende dallo Standby.
oppure

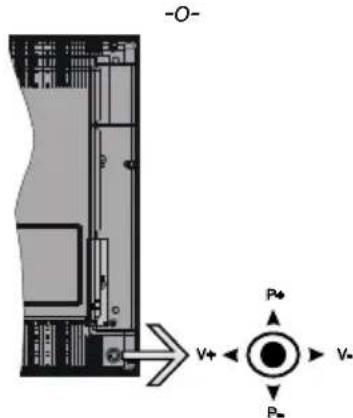

Premere e tenere premuta la parte centrale dell'interruttore di controllo sul lato sinistro della TV fino a che la TV non si riaccende dallo standby. In quello modo la TV si accenderà
- L'aspetto dei pulsanti del telecomando e la posizione dei pulsanti di controlledulla TV potrebbe differire a seconda del modello.
1 2
5 Ingresso HDMI
PRIMA DI ESEGUIRE IL COLLEGAMENTO, VERIFICARE CHE ENTRAMBE LE UNITÀ SIANO SPENTE. Servirsi di un cavo da HDMI a HDMI per collegare insieme le due unità. Per selezionare l'ingresso HDMI premere il tasting SOURCE sul telecomando. A agli pressione di quello tasto il menu su schermo confirmata la selezione.
- L'aspetto del pulsante Sorgente potrebbe differire a seconda del modello del telecomando
6 Procedura di configurazione automatica (a seconda del modello)
Quando la TViene utilizzata per la prima volta verrete guidati nel corso del processo di impostazione. Viene come prima casa visualizzata la schermata di selezione della lingua. Selezionare la lingua desiderata e premere OK.
Sulle schermate successive, impostare le preferenze servendosi dei pulsanti di navigazione.
Informazioni sulla selezione del tipo di trasmissione
Antenna digitale: Se viene attivata esta opzione di ricerca trasmissione Antenna, la TV cerchera le trasmissioni del digitale terreste dopo che saranno state completate tutte le altre impostazioni iniziali.
Cavo digitale: Se viene attivata l'opzione di ricerca trasmissione Cavo, la TV cerchera le trasmissioni del digitale terreste via cavo后再o che saranno state completing delle other impostazioni iniziali. A seconda delle proprie preferenze, potrebbe essere visualizzato un messaggio di conferma prima di avviare la ricerca. Selezionale Si e premere OK per procedere. Per annullare l'operazione, selezionare No e premere OK. Sarà possibile selezionare Rete o impostare valori come Frequenza, ID di rete e Passo di ricerca. Alla fine, premere il tasto OK.
Note: Il menu varia a seconda delle opzioni selezionate.
Satellite: Se viene attivata l'opzione di ricerca trasmissione Satellite, la TV cerchera le trasmissioni del digitale terrerestre via satellite dopo che saranno state completing tutte le altre impostazioni iniziali. Prima di eseguire la ricerca satellte, è opportuno eseguire alcune impostazioni. Viene visualizzato come prima casa il menu Tipo Antenna. Sarà possibile selezionare Tipo Antenna su Diretto, Cavo Satellite Singolo oppure l'interruttore DiSEqC using o pulsanti direzionali.
Analogico: Se viene attivata l'opzione di ricerca trasmissione Analogica, la TV cerchera le trasmissioni analogiche via satellite dopo che saranno state completate tutte le altre impostazioni iniziali.
Sara inoltre possibile impostare un tipo di trasmissione come preferito. Verra data la priorità al tipo di trasmissione selezionato durante il processo di ricerca, e i canali verranno elencati sulla parte superiore dell'Elenco Canali. Alla fine, premere OK per continuare.
Sara possibile attivare la Modalità Negozio a questo punto. Questa opzione è pensata unicamente per l'uso in negozio. Consigliamo di selezionare Modalità Home per l'uso domestico.
Dopo aver completingo le impostazioni iniziali, la TV iniziera a cercare le trasmissioni disponibili dei tipi di trasmissione selezionati.
Dopo aver salvato tutte le stazioni disponibili, verranno visualizzati i risultati della scansione. Premere il tasto OK per continuare. Successivement, verrà visualizzato il menu Modifica Elenco Canali. Sarà possibile modificare l'elenco canali conformmente alle proprie preferenze, ancora premere il pulsante Menu per uscire e guardare la TV.
Note: Non spegnere la TV perché è in corso l'inizializzazione della prima installmente.
Indicazioni
Indicazioni sul prodotto 2
Caratteristica 4
Specifiche 5
Informazioni sullo smaltimento 5
TV e pulsanti di funzionamento (a seconda del modello). 8
Collegare l'alimentazione 8
Collegamento antenna (a seconda del modello)....8
Connessione USB 9
Installazione delle batterie nel telecomando. 9
Informazioni per la tutela dell'ambiente 9
Notifiche standby. 10
Prima installatione (a seconda del modello) 10
Uso della funzione SatcoDX (a seconda del modello). 11
Riproduzione Media tramite ingresso USB (a seconda del modello) 11
Registrazione di un programma (a seconda del modello). 12
Registrazione Timeshift(a seconda del modello)..12
Registrazione istantanea (a seconda del modello 12
Guardare programmi registrati (a seconda del modello) 12
Configurazione registrazione (a seconda del modello). 13
Menu Media Browser (a seconda del modello) 13
Passthrough CEC e CEC RC (a seconda del
modello). 13
Funzionamento Generale della TV. 14
Utilizzo dell'elenco canali 14
Configurazione delle impostazioni genitori 14
Guida Programmazione Elettronica (EPG) 14
Aggiornamento software 15
Guida alla risoluzione dei problemi e suggerimenti 16
Compatibilità segnale AV e HDMI. 17
Risoluzioni DVI supportate 19
Informazioni sulla funzionalità DVB 20

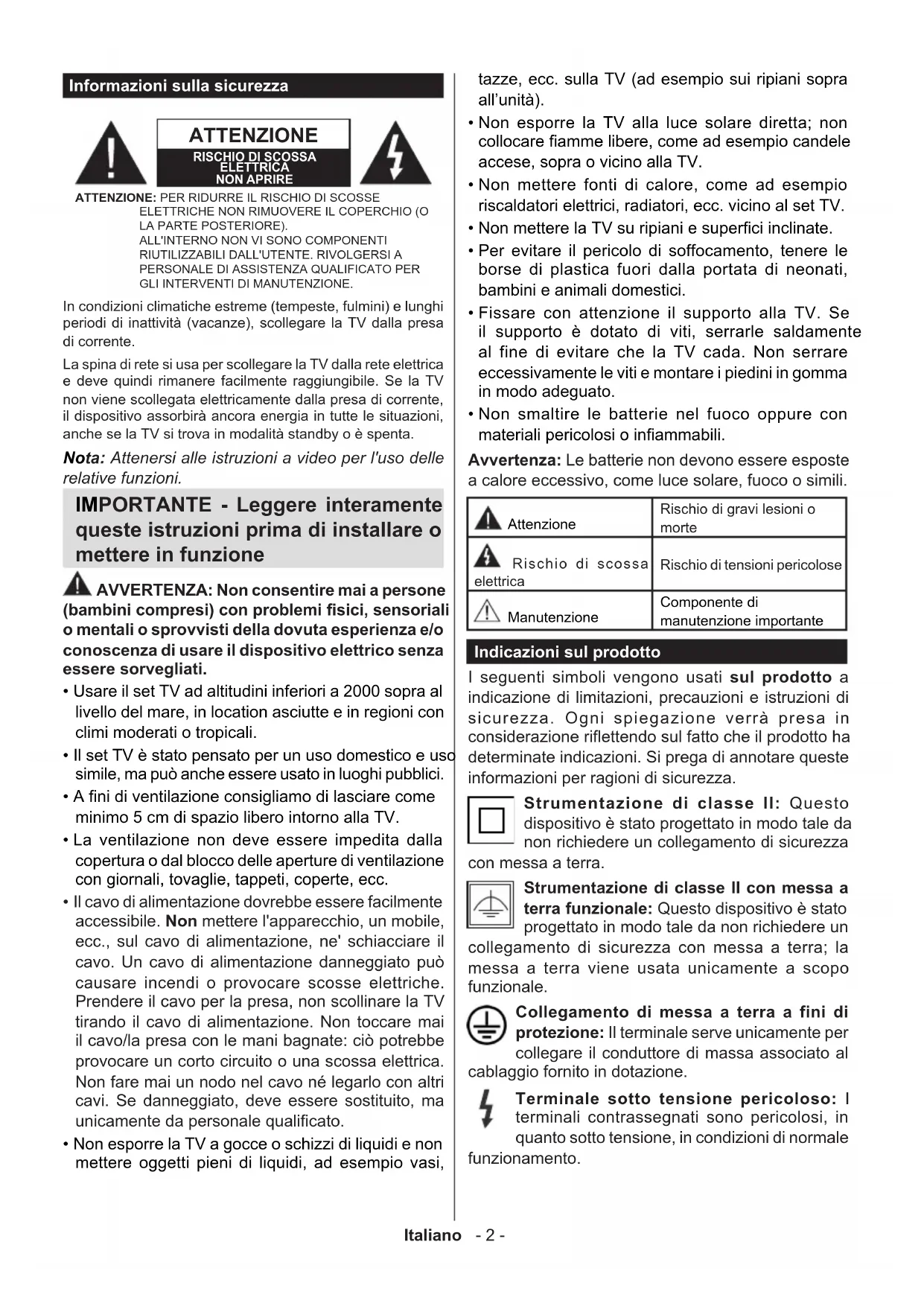

Informazioni sulla sicurezza
ATTENZIONE
RISCHIO DI SCOSSA
ELETTRICA
NONAPRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE). ALL'INTERNO NON VI SONO COMPONENTI RIUTILIZABILI DALL'UTENTE. RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO PER GLI INTERVENTI DI MANUTENZIONE.
In condizioni climatiche estreme (tempeste, fulmini) e lunghi periodi di inattività (vacanze), scollegare la TV alla presa di corrente.
La spina di rete si usa per scollegare la TV alla rete elettrica e deve quando rimanere lavoramente raggiungibile. Se la TV noniene scollegata elettricamente nella presa di corrente, il dispositivo assorbira ancora energia in tutte le situazioni,anche se la TV si trovina in modalità standby o è spenta.
Note: Attenersi alle istruzioni a video per l'uso delle relative funzioni.
IMPORTANTE - Leggere interamente queste istruzioni prima di installare oMETTERE in funzione
AVVERTENZA: Non consentire mai a persona (bambini compresi) con problemi fisici, sensoriali o mentali o sprovvisti della dovuta esperienza e/o conoscenza di usare il dispositivo elettrico alla essere sorvegliati.
- Usare il set TV ad altitudini inferiori a 2000 sopra al livello del mare, in location asciutte e in regioni con climi moderati o tropicali.
- Il set TV è stato pensato per un uso domestico e uso simile, ma può essere usato in luoghi pubblici.
- A fini di ventilazione consiglio di lasciare come minimo 5 cm di spazio libero intorno alla TV.
- La ventilazione non deve essere impedita alla copertura o dal blocco delle aperture di ventilazione con giornali, tovaglie, tappeti, coperte, ecc.
- Il cavo di alimentazione dovrebbe essere facilemente accessibile. Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione, ne' schiacciare il cavo. Un cavo di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Prendere il cavo per la presa, non scollinarre la TV tirando il cavo di alimentazione. Non toccare mai il cavo/la presa con le mani bagnate: ciò potrebbe provocare un corto circuito o una scossa elettrica. Non fare mai un dato nel cavo né legarlo con altri cavi. Se danneggiato, deve essere sostituito, ma unicamente da personale qualificato.
Non esporre la TV a gocce o schizzi di liquidi e non mettere oggetti pieni di liquidi, ad esempio vasi,
tazze, ecc.ulla TV (ad esempio sui ripiani sopra all'unità).
Non esporre la TV alla luce solare diretta; non collocare fiamme libere, come ad esempio candele accese, sopra o vicino alla TV.
Non mettere fonti di calorie, come ad esempio riscaldatori elettrici, radiatori, ecc. vicino al set TV.
- Non mettere la TV su ripiani e superfici inclinate.
- Per evitare il pericolo di soffocamento, tenere le borse di plastica fuori alla portata di neonati, bambini e animali domestici.
- Fissare conattenzione il supporto alla TV. Se il supporto è dotato di viti, serrarle saldamente al fine di evitare che la TV cada. Non serrareccessivamente le viti e montare i piedini in gomma in modo adeguato.
- Non smaltire le batterie nel fuoco oppure con materiali pericolosi o inflammabili.
Avverenza: Le batterie non devono essere esposti a calore eccessivo, come luce solare, fuoco o simili.
| Attenzione | Rischio di gravi lesioni o morte |
| Rischio di scossa elettrica | Rischio di tensioni pericolose |
| Manutenzione | Componente di manutenzione importante |
Indicazioni sul prodotto
I seguenti simboli vengono usati sul prodotto a indicazione di limitazioni, precauzioni e istruzioni di sicurezza. Ogni spiegazione verrà presa in considerazione riflettendo sul fatto che il prodotto ha determinateindicazioni.Si prega di annotarequeste informazioni per ragioni di sicurezza.
Strumentazione di classe II: Questo dispositivo è stato progettato in modo tale da non richiedere un collegamento di sicurezza
con messa a terra.
Strumentazione di classe Il con messa a terra funzionale: Questo dispositivo è stato progettato in modo tale da non richiedere un
collegamento di sicurezza con messa a terra; la messa a terra viene usata unicamente a scopo funzionale.
Collegamento di messa a terra a fini di protezione: Il terminale serve unicamente per il collegare il conduttore di massa associato al gaggio fornito in dotazione.
Terminale除去 tensione pericoloso: I terminali contrassegnati sono pericolosi, in quanto除去 tensione, in condizioni di normale namento.
Attenzione, cfr. istruzioni di funzionamento:
L'area individata contiene batterie a moneta o a cella, sostituibili.
Prodotto laser di Classe 1: Questo prodotto contiene una sorgente laser di Classe 1, che è sicura in condizioni di funzionamento normali.
AVVERTENZA
Non ingerire batterie, pericolo di esplosione chimica.
Il prodotto o gli accessori forniti in dotazione col prodotto potrebbero contentere una batteria a moneteta/bottone. Se la batteria a cella, modello moneteta/bottone viene ingoiata, cui cause gravi lesioni interne in sole 2 ore e cui portare al decreso.
Tenere lontano alla portata dei bambini batterie nuove e batterie usate.
Se lo scomparto batterie non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano alla portata dei bambini.
Qualora si ritenga che le batterie vengano ingoiate o collocate all'interno del corpo, rivolgersi immediatamente a un medico.
AVVERTENZA
Non collocare mai il set TV in una posizione instabile o inclinata. La TV potrebbe cadere, causando gravi lesioni personali o morte. Molte lesioni, in particolare ai bambini, sono那一 sere evitate prendendo facili precauzioni, quali ad esempio:
- Uso di mobiletti o supporti consigliati dal produttore della televisione.
- Uso unicamente di mobili in grado di sostenere in modo sicuro la TV.
- Garantire che la TV non sporga dal bordo del mobile che la sostiene.
- Non posizionare mai la TV su mobili alto (ad esempio credenze o librerie) alla anticorare sia il mobile che la TV a un adeguato supporto.
- Non appoggiare il set TV su indumenti o altri materiali che si interpongano fra la TV stessa e il mobilio di sostegno.
- Informare i bambini dei possibili pericoli che salire sui mobili per raggiungere la TV compra. Qualora la TV venga conservata e spostata, valgono le stesse considerazioni indicate più sopra.
AVVERTENZE PER
L'INSTALLAZIONE A PARETE
- Leggere le istruzioni prima di montare la TV a parete.
- Il kit di montaggio a parete è opzionale. Sarà possibile rivolgersi al proprio rivenditore locale, qualora le stesse non siano fornite in dotazione con la TV.
- Non installare la TV a soffitto oppure su pareti inclinate.
- Servirsi delle viti di montaggio a parete indicate e andere degli altri accessori.
- Serrare saldamente le viti per il montaggio a parete al fine di evitare che la TV cada. Non serrare eccessivamente le viti.
AVVERTENZA
Un appearecchio collegato alla messa a terra di protezione dell'installazione dell'edificioattraverso le connessioni di CORRENTE oattraverso un altro appearecchio con un collegamento di messa a terra di protezione -e ad unsystema tevisivo di distribuzione che usa un cavo coassiale più, in alcuni casi, creare rischi di incendio. Il collegamento a unsystema di distribuzione via televisione deve quando essere eseguitotramite un dispositivo che fornisce isolamento elettrico al di sotto di una certa gamma di frequenza (isolatore galvanico, vedere EN 60728-11).
Caratteristica
- Monitor a colori telecomandato
- TV digitale terrestre/cavo/satellite integrata (DVB-T-T2/C/S-S2)
- Ingressi HDMI per collegare altri dispositivi con prese HDMI
- Ingresso USB
- Sistema menu OSD
- Presa scart per dispositivi esterni (ad esempiolettori DVD, PVR, video giochi, ecc.)
- Sistema audio stereo
- Televideo
- Collegamento cuffia
- Sistema programmazione automatica
Ricerca manuale - Spegnimento automatico sono a un massimo di otto ore.
- Timer spegnimento
- Protezione bambini
- Audio in modalitàuto automatica in assenza di trasmissione.
Riproduzione NTSC
AVL (Limite Volume Automatico) - PLL (Ricerca Frenenza)
- Ingresso PC
- Modalità Giochi (opzionale)
- Ethernet (LAN) per servizi interattivi disponibile sui canali digitali
- Funzione imagine off
- Registrazione dei programmi
- Timeshift programmi
Le funzioni e le caratteristiche possono variare in base al modello.
Notifica (a seconda del modello)
RICONOSCIMENTO DEL MARCHIO
Prodotto su licenza dei Laboratori Dolby. Dolby e il significato doppia-D sono marchi registrati di Dolby Laboratories.
I termini HDMI e High-Definition Multimedia Interface,或者其他 che il logo HDMI sono marchi di fabbrica o marchi registrato di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
Per i brevetti DTS rimandiamo a http://patents.dts. com. Prodotto sotto licenza da DTS Licensing Limited. DTS, il Simbolo, & DTS e il Simbolo insieme sono marchi registrati, e DTS TruSurround è un marchio commerciale di DTS, Inc. DTS, Inc. Tutti i diritti riservati.
Per i brevetti DTS rimandiamo a http://patents.dts. com. Prodotto sotto licenza da DTS Licensing Limited. DTS, DTS-HD, il Simbolo, & DTS oppure DTS-HD e il Simbolo, insieme, sono marchi registrati di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
Per i brevetti DTS rimandiamo a http://patents.dts.com. Prodotto sotto licenza da DTS Licensing Limited. DTS, il Simbolo, & DTS e il Simbolo insieme sono marchi registrati, e DTS 2.0+Digital Out è un marchio commerciale di DTS, Inc. DTS, Inc. Tutti i diritti riservati.
2.0+Digital Out
| Specifiche | |
| Trasmissione TV PAL B/G D/K K I/I' | |
| Canali riceventi | VHF (BAND I/III) - UHF (BAND U) - HYPERBAND |
| Numero dei canali pre-impostati | 1000 (senza satellite)10000 (con satellite) |
| Indicatore di canale OSD | |
| Ingresso antenna RF 75 | Ohm (non bilanziato) |
| Tensione Operativa 220- | 240V CA 50Hz |
| Audio | Nicam, GermaniaSRS TruSurround (a seconda del modello)DTS TruSurround (a seconda del modello) |
| Consumo energetico (W) | Consultare l'etichetta sul coperchio posteriore |
| Temperatura di funzionamento e umidità | 0°C fino a 40°C, 85%umidità |
Informazioni sullo smaltimento
Istruzioni per lo smaltimento dei rifiuti:
La confezione e i materiali di imballaggio sono riciclabili e devono essere riciclati. I materiali di imballaggio, come la pellicola di rivestimento, devono essere tenuti fuori alla portata dei bambini. Le batterie, comprese quale sera metalli pesanti, non devono essere smaltite con i rifiuti domestici. Smaltire la batteria usata in modo rispetto dell'ambiente. Cercare le normative che si applicano alla propria zona.
- Non cercare di ricaricare le batterie. Pericolo di esplosione. Sostuire solo con batterie dello stesso tipo o di tipo equivalente.
Informazioni per gli utenti nei paesi dell'Unione Europea
Il contrassegno indicate sulla destra è conforme alla Direttiva 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tale contrassegno indica di NON smaltire l'apparecchiatura, comprese batterie consumate o gettate, tra i normali rifiuti, ma di utilizzato gli apposti sistemi d raccolta disponibili nella zona. Se molto il symbolo chimico Hg, Cd o Pb, le batterie o gli accumulatori dell'apparecchiatura contengono metallo pesante nelle percentuali di altre lo 0,0005% per il mercurio, altri lo 0,002% per il altre lo 0,004% per il piombo.
(*) IL MIO PULSANTE PERSONALE 1 & 2:
Questi pulsanti potrebbero ave funzioni predefinite a seconda del modello. Sarà tuttavia possibile impostare una funzione speciale per questi pulsanti premendoli per cinque secondi quando ci si trova sulla sorgente o sul canale. Sullo schermo si visualizzera un messaggio. Ora il pulsante selezionato MY BUTTON viene associato con la funzione selezionata.
Si prega di notare che eseguendo la Prima Installazione, IL PULSANTE PERSONALE 1&2 tornerà alla funzione predefinita.
- Standby: Accende/Spagne la TV
- Tasti numerici: Alterna il canale, inserisce un numero o una lettera nella casella di testo a video.
- TV: Visualizza elenco canali / Interruttorii su Sorgente TV
- Nessuna funzione
- Volume +/-
- Menu: Visualizza il menu TV
- Pulsanti di navigazione: Aiuta a spostarsi nei menu, nel contentuto, ecc. e visualità le soppagine in modalità TXT quando viene premuto il tasto Destro o Sinistro
- OK: Conferma le selezioni utente,iene la pagina (in modalità TXT), visualizza l'elenco canali (modalità DTV)
- Indietro / Torna: Torna alla schermata precedente, après la pagina indices (in modalità TXT)
- Browser multimedia: Apre la schermata del browser multimediae
- Info: Visualizza le informazioni sui contenuti a video, alla le informazioni nascoste (mostra - in modalità TXT)
- Pulsante personale 1 ()
- Lingua: Alterna le varie modalità audio (TV analogica), visualizzazione e modificifica la lingua audio/sottotitoli (ovo disponibile, TV digitale)
- Riavolgimento rapido: Sposta i frame all'indietro nei media, come ad esempio i film
- Pausa: Mette in pausa i media in fase di riproduzione, avvia la registrazione timeshift
- Regina: Regina i programmi
- Tasti Colorati: Attenersi alle istruzioni a video per le funzioni dei pulsanti colorati
- Play: Inizia a riproduire i media selezionati
- Arresto: Interrompe il media in fase di riproduzione
- Avanzamento rapido: Sposta i frame in avanti nei media, come ad esempio i film
- Sottotitoli: Attiva e disattiva i sottotitoli (ove disponibile)
- Schermo: Modifica il rapporto dello schermo
- Testo: Visualizza il teilevideo (ove disponibile), premere nuovamente per mettere in sovra-impressione il teilevideo su una normale immagine di una trasmissione (mix)
- Pulsante personale 2 (^*)
- EPG (Guida programmazione elettronica): Visualità la guida del programma elettronico
- Esci: Chiude ed esce dai menu visualizzati o torna alla schermata precedente
- Menu Rapido: Visualizza un elenco dei menu per accesso rapido
- Muto: Spegne completeness il volume della TV
- Programma +/-
- Passa: Esegue un ciclo rapido fra i canali o le sorgenti precedenti o attuali
- Fonte: Visualizza tutte le trasmissioni disponibili e le sorgenti contento
Note: Leindicazioni dei tasti funzionali su alcune schermate di menu possono variare in base al telecomando della TV. Seguire le funzioni per i tasti riportate alla base della schermata.
Collegamenti (a seconda del modello)
| Raccordo Tipo | Cavi Dispositivo | ||
| Connessione Scart (retro) | |||
| Collegamento VGA (retro) | |||
| INGRESSO AUDIO | PC/YPbPr collegamento audio (lato) | Cavi audio PC/YPbPr (non forniti in dotazione) | |
| INGRESSO AUDIO | PC/YPbPr collegamento audio (lato) | Cavo di collegamento laterale Audio/Video (fornito in dotazione) | Cavo audio YPbPr/PC (non forniti in dotazione) |
| Collegamento HDMI (retro) | |||
| Connessione SPDIF (uscita coassiale) (parte posteriore) | |||
| SPDIF | Connessione SPDIF (uscita ottica) (parte posteriore) | ||
| AV LATERALE | |||
| AV laterale (Audio/Video) Collegamento (laterale) | Cavo di collegamento AV laterale (non fornito in dotazione) | ||
| AV LATERALE | |||
| AV laterale (Audio/Video) Collegamento (laterale) | Cavo di collegamento laterale Audio/Video (fornito in dotazione) | Cavo Audio/ Video (non fornito in dotazione) | |
| CUFFIE | Collegamento Cuffia (lato) | ||
| YPBPR | Collegamento video YPbPr (posteriore) | Cavo di collegamento da PC a YPbPr (non fornito in dotazione) | |
| Collegamento USB (lato) | |||
| Collegamento CI (lato) | |||
| Collegamento Subwoofer (retro)(*) |
NOTA: In fase di collegamento della TV tramite YPbPr o ingresso AV laterale, sare necessario serviri dei cavi di connessione in dotazione per consentire il collegamento. Consultare le illustrazioni sul dato sinistro. | Sarà possibile usare un cavo da YPbPr a VGA per attivare il segnale YPbPr tramite ingresso VGA. | Non è possibile utilizzato VGA e YPbPr contemporaneamente. | Per attivare l'audio PC/YPbPr, sare necessario usare gli ingressi audio laterali con un cavo audio YPbPr/PC per il collegamento audio. | Per attivare l'audio PC/YPbPr, sare necessario serviri dell'ingresso AV laterale con un cavo audio YPbPr/PC per il collegamento audio, using gli ingressi ROSSO e BIANCO del cavo di collegamento AV laterale.. Se un dispositivo esterno viene collegato tramite la presa SCART, la TV passera automaticamente alla modalità AV. | Durante la ricezione dei canali DTV (Mpeg4 H.264) o durante la modalità in Media Browser, l'output non sare disponibile mediate la presa scart. | Quando viene usato il kit di montaggio a parete (disponibile da terzi in mercato, non fornito in dotazione), consigliamo di collegare tutti i cavi sul dato posteriore della TV prima dell'installazione a parete. | Inserire o rimuovere il modulo Cl solo quando la TV è SPENTA. Per dettagli sulle impostazioni, consultare il manuale d'uso del modulo. | Ogni ingresso USB della TV supporta dispositivi fino a un massimo di 500mA. Il collegamento di dispositivi con valore superiore a 500mA potrebbe danneggiare la TV. | Collegando il cavo HDMI alla TV, sare necessario serviri di un cavo schermato HDMI (elevata qualità) per garantire un'immunità sufficiente delle radiazioni di frequenza parasitè. Verificare di usare un cavo HDMI ad alta velocità in grado di trasmettre segnali ad alta definizione, ad esempio conteni 4K, per una trasmissione sulla problema.
Per collegare un dispositivo alla TV, verificare che sua la TV che il dispositivo vengano spenti prima di eseguire eventuali collegamenti. Dopo aver realizzato il collegamento sare possibile accendere le unità e usarle.
(*) Per collegamento esterno subwoofer
TV e pulsanti di funzionamento (a seconda del modello)
Standby/On
Fonte
Programma +/-
Volume + / -
Note: Premere i pulsanti “-” e “+” contemporaneamente per visualizzare il menu principale.
- Direzione Su
- Direzione Giu
- Programma/ Volume / AV / Standby-Interruttore selezione On
Nota: E possibile spostare l'interrutto su o giu per modificare il volume. Se si desidera
cambiare i canali, premere una volta al centro dell'interruttore (posizione 3) e spostare verso l'alto o il basso. Se si preme nuovamente il centro dell'interruttore,iene visualizzata il messaggio OSD sorgente. Se si tiene premuto il centro dell'interruttore per alcuni secondi, la TV passera in modo standby. L'OSD del menu principale non vu essere visualizzato mediante il pulsante di controllo.
- O tasting Standby acceso/spento
- Tasto TV/AV
- Tasti Programma +/-
- Tasti Volume +/-
Il joystick consente di controllare le funzioni di Volume / Programma / Sorgente e Standby-On della TV.
Note: La posizione del joystick potrebbe variare a seconda del modello.
Per modificare il volume: Aumentare il volume premendo il joystick verso destra. Diminuire il volume premendo il joystick verso sinistra.
Per cancellare i canali: Scorrere fra i canali salvati premendo il joystick verso l'alto o verso il basso.
Per modificare la sorgente: Premere la parte centrale del joystick, comparirà a video l'élenco delle sorgenti. Scorrere fra le fonti disponibili premendo il joystick verso l'alto o verso il basso.
Per spegnere la TV: Premere la parte centrale del joystick verso il basso e tenerla premuta per alcuni secondi; la TV passa in modalità standby.
Per accendere la TV: Premere la parte centrale del joystick, la TV si accenderà.
Nota: L'OSD del menu principale non può essere visualizzato durante il pulsante di controllo.
Collegare l'alimentazione
IMPORTANTE: L'apparecchio TV è stato progettato per funzionare su una presa da 220-240V CA, 50 Hz. Dopo aver molto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperatura ambiente prima di collegarlo all'alimentazione principale. Inserire il cavo di alimentazione alla presa della rete elettrica.
Collegamento antenna (a seconda del modello)
Per collegare l'antenna, insere nella presa INGRESSO ANTENNA (ANT) o la presa satellite all'INGRESSO SATELLITE (LNB) sulla parte posteriore inferiore della TV.
Lato posteriore della TV
Connessione USB
Sara possibile collegare dispositivi USB alla TV servendosi dell'ingresso USB della TV. Questa funzione consente di visualizzare/riprodurre file JPG, MP3 e video memorizzati in una penna USB. É possibile che alcuni tipi di dispositivi USB (come ad esempio i Lettori MP3) possano rivelarsi incompatibili con la TV. Occorre eseguire una copia di backup dei file prima di effettuire qualiasi collegamento alla TV per evitare l'eventuale perdita di dati. Si noti che il produttore non è in alcun modo responsable di eventuali danni o perdite di dati. Non estrarre il modulo USB in fase di riproduzione di un file.
ATTENZIONE: Il collegamento e lo scollegamento rapido di dispositivi USB è un'operazione molto rischiosa. Si consiglia in particolare di non collegare e scollegare rapidamente il dispositorio. Questa operazione potrebbe causare danni fisici allettore USB e in particolare al dispositorio USB.
Installazione delle batterie nel telecomando
Togliere la vite cheiene fissato il coperchio dello scomparto batteria sul lato posteriore del telecomando, come prima casa. Premere e far scorrere il coperchio per aprire. Inserire due batterie AAA. Accertarsi che i symboli (+) e (-) corrispondano (rispettare la polarità. Riposizionare il coperchio. Quindi, riavvitare il coperchio.
Informazioni per la tutela dell'ambiente
Questa televisione è stata progettata per essere rispettota dell'ambiente. Per ridurre il consumo energetico è possibile attenersi ai seguenti passaggi:
Qualora si imposti Risparmio energetico su Minimo, Medio, Massimo o Auto la TV ridurra di seguenza il consumo energetico. Qualora si desideri impostare la Retroilluminazione su un valore fisso, impostare come Personalizzato e regolare la Retroilluminazione (che si trova nell'impostazione Risparmio energetico) manually using i tasti sinistro o destro sul telecomando. Impostare su Off per disattivare questa impostazione.
Note: Le opzioni disponibili di Risparmio energetico potrebbero differire a seconda della Modalità selezionata nel menu Sistema>Imagine..
Le impostazioni di Risparmio energetico si trovano nel menu Sistema>Imagine. In caso contrario non sare possibile intervenire sulle impostazioni.
Se viene premuto il pulsante Destro nelle selezionata l'opzione Auto o il pulsante Sinistro nelle selezionata l'opzione Personalizzato, a video verrà visualizzato il messaggio "Lo schermosi spegnerà fra 15 secondi". Selezionare Procedi e premere OK per spegnere subito lo schermo. Qualora non venga premuto nessun pulsante, lo schermodi spegnerà dopo 15 secondi. Premere qualsiasi pulsante sul telecomando o sulla TV per riaccendere lo schermo.
Note: L'opzione Screen Off non è disponibile se la Modalità è impostata su Gioco.
Quando la TV noniene usata, si prega di spegnerla o scollegarla alla presa di corrente. In tal modo,anche il consumo di energia verrà ridotto.
Notifiche standby
Se la TV non riceve nessun segnale in ingresso, (ad esempio da un'antenna o da una sorgente HDMI) per 3 minuti, passa in modalità standby Alla successiva riaccensione, viene visualizzato il seguente messaggio: "TV passata in modalità stand-by automaticamente perché non c'e stato segnale a lungo." Premere il OK per continuare.
Se la TV è accesa e non è stata usata per un po' accederà alla modalità standby. Alla successiva riaccensione, viene visualizzato il seguente messaggio. "TV passata in modalità stand-by automaticamente perché non è stata utilizzata a lungo." Premere il OK per continuare.
Accensione/Spegnimento (a seconda del modello)
Per accendere la TV
- Collegare il cavo di alimentazione alla presa da 220-240V CA 50 Hz.
Quindi II LED di standby si illumina.
Per accendere la TV alla modalità di standby è possibile:
- Premere il tastingy, Programma +/- o un tastingo numero sul telecomando.
Pulsanti di lavoro sulla TV (a seconda del modello)
- Premere il pulsante Standby oppure Programma +/- sulla TV. In quello modo la TV si accendera
-O-
- Premere e tenere premuta la parte centrale dell'interruttore di controllo sul lato sinistro della TV fino a che la TV non si riaccende dallo standby. In questo modo la TV si accenderà
-0- - Premere la parte centrale del joystick sulla TV oppure spingerla verso l'alto/basso fino a che la TV non si riaccende dallo standby.
Per spagnere la TV (a seconda del modello)
- Premere il pulsante Standby sul telecomando o premere il pulsante Standby sulla TV; in alternatively premere e tenere premuto l'interruttore di controllo sulla TV fino allo spegnimento, quando la TV passa in modalità standby (a seconda del modello).
- Premere il pulsante Standby sul telecomando oppure premere la parte centrale del joystick sulla TV e tenerlo premuto per alcuni secondi, fino a che la TV non passa in modalità standby.
- Per spegnere completeness la TV, scollegare il cavo di alimentazione alla presa di rete.
Note: Quando la TViene messa in modalità standby, il LED di standby potrebbe lampeggiare perindicare che alcune funzioni, come ad esempio la Ricerca Standby, lo Scaricamento Over Air o il Timer sono attive. Il LED lampeggiaanche quando si accende la TV alla modalità standby.
Prima installmenta (a seconda del modello)
Quando viene accesa per la prima volta, compare il menu "selezione lingua". Selezionare la lingua desiderata e premere OK.
Sulla schermata successiva, impostare le preferenze servendosi dei pulsanti di navigazione.
Note: A seconda della selezione del Paese potrebbe essere richiesto di impostare e confirmare un codice PIN. Il numero PIN selezionato non può essere 0000. Sarà necessario inserirlo se viene chiesto di inserire un PIN per qualsiasi funzionamento di menu successivamente.
Informazioni sulla selezione del tipo di trasmissione
Antenna Digitale: Qualora l'opzione di ricerca trasmissione Antenna Digitale sua accesa la TV cerchera le trasmissioni terrestri digitali dopo che sono state completing le altre impostazioni iniziali.
Cavo Digitale: Qualora l'opzione di ricerca trasmissione Cavo Digitale via accesa la TV cerchera le trasmissioni cavo digitale durante che sono state completing le altre impostazioni iniziali. A seconda delle proprie preferenze, potrebbe essere visualizzato un messaggio di conferma prima di avviare la ricerca. Selezionare SI quindi premere OK per procedere. Per annullare l'operazione, selezionare NO e premere OK. Sarà possibile selezionare Rete o impostare valori quali ad esempio Frenenza, ID di rete e Passo ricerca. Al termine, premere il tasto OK.
Note: La ricerca della durata varia a seconda del Passo di Ricerca selezionato.
Satellite: Se l'opzione di ricerca Satellite è accesa, la TV cerchera le trasmissioni satellitari digitali dopo il completamento delle altre impostazioni iniziali. Prima di eseguire la ricerca satellite, è opportuno eseguire alcune impostazioni. Viene visualizzato come prima casa il menu Tipo Antenna. Sarà possibile selezionare Tipo Antenna su Diretto, Cavo Satellite Singolo oppure l'interruttore DiSEqC using i pulsanti 口
- Diretto: Nel caso in cui si disponga di un ricevitore diretto e di una parabola, selezionare quello tipo di antenna. Premere il OK per continuare. Selezionare un satellite disponibile sulla schermata successiva e premere OK per eseguire la scansione dei servizi.
- Cavo Satellite Singolo: Nel caso in cui si dispong di ricevitori multipli e di un cavo satellite unico, selezionare quello tipo di antenna. Premere il OK per continuare. Configurare le impostazioni attenendosi alle seguenti istruzioni sulla schermata
successiva. Premere OK per eseguire una scansione dei dispositivi.
- Interruttore DiSEqC: Nel caso in cui si disponga di più parabole satellitari e di un DiSEqC, selezionare quello tipo di antenna. Premere il OK per continuare. Sarà possibile impostare quattro opzioni DiSEqC (ove presente) sulla schermata successiva. Premere il tasto OK per eseguire la scansione del primo satellite nell'elenco.
Analogico: Se viene attivata l'opzione di ricerca trasmissione Analogica, la TV cerchera le trasmissioni analogiche via satellite dopo che saranno state completate tutte le altre impostazioni iniziali.
Sara inolte possibile impostare un tipo di trasmissione come preferito. Verrà data la priorità al tipo di trasmissione selezionato durante il processo di ricerca, e i canali verranno elencati sulla parte superiore dell'Elenco Canali. Alla fine, premere OK per continuare.
Sara possibile attivare la Modalità Negozio a questo punto. Questa opzione configurera le opzioni della TV per l'ambiente di conservazione, e a seconda del modello in uso, le funzioni supportate sono essere visualizzate sulla parte superiore dello schermo come banner informazioni. Questa opzione è pensata unicamente per l'uso in negozio.
Consigliamo di selezionale Modalità Home per l'uso domestico. Questa opzione sare è disponibile nel menu Sistema>Impostazioni>Altro e può essere spenta/cessa successivamente.
Premere il tasto OK sul telecomando per continuare.
Dopo aver completeness le impostazioni iniziali, la TV inizIERA a cercare le trasmissioni disponibili dei tipi di trasmissione selezionati.
Dopo ave salvato tutte le stazioni disponibili, verranno visualizzati i risultati della scansione. Premere il OK per continuare. Successivement, verrà visualizzato il menu Modifica Elenco Canali. Sarà possibile modificare l'elenco canali conformmente alle proprie preferenze, alla premente il pulsante Menu per uscire e guardare la TV.
Mentre la ricerca continua potrebbeVenire visualizzato un messaggio che chiede se si intende ordinare i canali conformmente a LCN^* .Selezionare SI e premere OK per confermare.
(*) LCN è il sistemaNumero Logico di Canale che organizza le trasmissioni disponibili con una sequenza numerica di canali riconoscibile (ove disponibile).
Note: Non spegnere la TV quando è in corso l'inizializzazione della prima installatione. Si prega di notare che alcune opzioni potrebbero non essere disponibili a seconda della selezione del paese.
Uso della funzione SatcoDX (a seconda del modello)
Sarà possibile eseguire le operazioni SatcoDX usando il menu Installazione>Impostazioni Satellite. Nel menu SatcoDX, ci sono due opzioni relative a SatcoDx.
Sarà possibile caricare o scaricare i dati SatcoDX. Per eseguire queste funzioni sare necessario collegare un dispositivo USB alla TV.
Sara possibile caricare i servizi correnti e i relativi satellite e transponder nella TV a un dispositivo USB. Inoltre è possibile scaricare uno dei file SatcoDx salvati all'interno del dispositivo USB nella TV.
Quando viene selezionato uno di questi file, tutti i servizi e i satelliti e transponder collegati nel file selezionato verranno salvati nella TV. In caso di servizi analogici e/o via cavo, terrestri installati, verranno mantenuti e verranno rimossi solo i servizi satellitari.
Successivement, controllare le impostazioni dell'antenna e apportare le modifiche se necessario. Un messaggio di erre "Nessun segnale" potrebbe essere visualizzato se le impostazioni antenna non sono configurate correttamente.
Riproducione Media tramite ingresso USB (a seconda del modello)
Sara possibile collegare dischi rigidi da 2.5" e 3.5" pollici (dischi rigidi con alimentazione esterna) o stick di memoria USB using gli ingressii USB della TV.
IMPORTANTE! Eseguire il backup dei file sul disposativo di archivazione prima di eseguire il collegamento alla TV. Si noti che il produttore non è in alcun modo responsable di eventuali danni o perdite di dati. Alcuni tipi di dispositivi USB (ad esempiolettori MP3) o dischi rigidi/stick di memoria USB potrebbero non essere compatibili con la TV. La TV supporta la formattazione FAT32 e NTFS, ma la registrazione non sare disponibile con i dischi formattati in modalità NTFS.
In fase di formattazione di dischi rigidi USB con più di 1TB (Tera Byte) di spazio si potrebbero verificare alcuni problemi nel processo di formattazione.
Attendere alcuni istanti prima di anni collegamento e scollegamento, dato che illettore potrebbe essere ancorta in faselettura file. Questa operazione potrebbe causare danni fisici allettore USB e aldispositivo USB. Non estrarre il drive in fase di riproduzione di un file.
Sara possibile usare gli hub USB con gli ingressi USB della TV. Gli hub USB alimentati da corrente esterna sono consigliati in quello caso.
Consigliamo di usare direttamente gli ingressi USB della TV se si prevede di collegare un disco rigido USB.
Note: In fase di visualizzazione di file imagine, il menu Media Browser cui visualizzare solo 1000 file imagine salvati sul dispositivo USB connesso.
Registrazione di un programma (a seconda del modello)
IMPORTANTE: Quando viene usato un nuovo disco rigido USB, consigliamo di formattare il disco servendosi dell'opzione Formatta disco nel menu Media Player>Impostazioni>Impostazioni di registrazione.
Per registrarare un programma, è necessario per prima casa collegare un disco USB alla TV quando esta è spenta. Successivement accendere la TV per attivare la funzione di registrazione.
Per usare la registrazione il disco USB dovrebbe avere almeno 2 GB di spazio ed essereCompatible con USB 2.0. Qualora il drive USB non sia compatible verrà visualizzato un messaggio di erre.
Per registrarare programmi di lunga durata, come ad esempio film, consigliamo di usare un disco rigido USB.
I programmi registrati sono salvati nel disco USB collegato. Se lo si desiderata, è possibile memorizzare copiare registrazioni su un computer, tuttavia questi file non saranno disponibili per la riproduzione in un computer. Sarà possibile riproduire le registrazioni solotramite la TV.
Il ritardo Lip Sync potrebbe verificarsi durante la differita. La registrazione radio non è supportata La TV consente di registrarare i programmi sono a dieci ore. I programmi registrati vengono suddivisi in partizioni 4GB.
Nel caso in cui la velocità di scrittura del disco USB collegato non sia sufficiente, la funzione di registrazione potrebbe non essere disponibile.
Ecco perché consigliamo di usare i dischi rigidi USB per la registrazione di programmi HD.
Non scollegare l'USB/HDD contre la registrazione è in corso. Ciò potrebbe danneggiare il dispositorio USB/HDD collegato.
Se il cavo CA è scollegato perché c'é un'impostazione timer di registrazione USB,但这a impostazione verrà annullata.
È disponibile il supporto multi partizione. Sono supportate due differenti partizioni al massimo. La prima partizione del disco USB viene utilizzata per le funzioni PVR ready. Inoltre deve essere formattata come partizione principale utilizzata per le funzioni "ready PVR".
Alcuni picchetti stream potrebbero non assere registrati a causa di problemi i segnale. Talvolta il video, in fase di riproduzione, si blocca.
I tasti Regina, Riproduci, Metti in Pausa, (per PlayDialog) non possono essere usati quando è attivo il teilevideo. Qualora una registrazione parte dal timer quando il teilevideo è attivo, il teilevideo
viene automaticamente disattivato. Inoltre, l'uso del televideo è usato quando vi sono registrazioni o riproduzioni in corso.
- Registrazione Timeshift(a seconda del modello)
Premere il pulsante Pausa in fase di visualizzazione di una trasmissione per attivare la modalità timeshifting. In modalità differita, il programma viene quello in pausa e simultaneamente registrato nel disco USB collegato.
Premere nuovamente Riproduci per riprendere il programmaMESSO in pausa dal punto in cui era stato interrotto.Premere il pulsante Stop per interrompere la registrazione timeshift e tornare alla trasmissione in diretta.
La funzione timeshift non può essere usata quando ci si trovava in modalità radio.
Non sare possibile usare la funzione con riavolgimento inverso timeshift prima di proseguire con la riproduzione con l'opzione di avanzamento rapido.
Registrazione istantanea (a seconda del modello
Premere il pulsante Registrazione per avviare la registrazione immediata di un evento durante la visione di un programma. Sarà comunique possibile premere il pulsante Registrazione nuovamente sul telecomando per registrar l'evento successivo dopo aver selezionato il programma successivo dall'EPG. Premere il pulsante Stop per interrompere la registrazione istantanea.
Non è possibile alternare trasmissioni o visualizzare il browser multimediae durante la modalità di registrarzione. In fase di registrarazione di un programma o durante il timeshifting, compare a video un messaggio di avvertenza nel caso in cui la velocità del dispositivo USB non sia sufficiente.
Guardare programmi registrati (a seconda del modello)
Selezionare Registrazioni dal menu Media Browser. Selezionare la voce registrati alla lista (se precedente registrati). Premere il tasting OK per visualizzare le Opzioni di Riproduzione. Selezionare un'opzione, quando premere il tasting OK.
Note: La visualizzazione del menu principale e del menu voci non è disponibile durante la riproduzione.
Premere il pulsante Stop per interrompere la riproduzione e tornare alle Registrazioni.
Avanzamento lento
Premendo il pulsante Pausa in fase di visualizzazione di programmi registrati, la funzione di avanzamento rapido sera disponibile. Sarà possibile usare il pulsante Avanzamento rapido per andare avanti. Premendo più volte il pulsante Avanzamento rapido verrà modificata la velocità di avanzamento.
Configurazione registrazione (a seconda del modello)
Selezione la voce Impostazioni di registrazione nel menu Media Browser>Impostazioni per configurare le impostazioni di registrazione.
Formatta disco: Sarà possibile usare la funzione Formatta Disco per formattare il disco USB collegato. Per usare la funzione Formatta disco è necessario usare il PIN.
Note: Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante la Prima installmente, usare il PIN definito.
IMPORTANTE: La formattazione del drive USB elimina TUTTI i dati presenti, e il file system viene convertito in FAT32. Nella maggior parte dei casi gli errorsi di funzionamento verranno risolti dopo una formattazione ma verranno persistsi TUTTI i dati.
Qualora venga visualizzato a video il messaggio "Velocità di scrittura su disco USB troppo lenta per registrare" in fase di avvio di una registrazione, provare a riavviare la registrazione in questione. Se viene visualizzato alla onca lo stesso erre, è possibile che il disco USB non soddisfi i requisiti di velocità Provare a connettere un altro disco USB.
Menu Media Browser (a seconda del modello)
Sara possibile riproduire file fotografici, musicale e filmati archiviati in un disco USB collegando disco alla TV e utilizzando la schermata del browser multimediae. Collegare un disco USBagli apposti ingressi posti al lato della TV.Premendo il pulsante Menu nelle ci si trova in Modalità Media Browser sare possibile accedere alle opzioni menu Imagine, Suono e Impostazioni.Premendo nuovamente il pulsante Menu si uscirà da但这a schermata.Sara possibile impostare le preferenze del Media Browser usingo il menu Impostazioni.
| Funzionamento modalità Loop/Shuffle | |
| Avviare la riproduzione col pulsante Riproduci, quando attivare | Tutti i file nell'elenco verranno riprodotti a ciclo continuo nell'ordine originale |
| Avviare la riproduzione col pulsante OK, quando attivare | Lo stesso file verrà riprodotto a ciclo continuo (ripeti) |
| Avviare la riproduzione col pulsante Riproduci, quando attivare | Tutti i file nell'elenco verranno riprodotti una volta in ordine casuale |
| Avviare la riproduzione col pulsante Riproduci, quando attivare | Tutti i file nell'elenco verranno riprodotti a ciclo continuo dello stesso ordine casuale. |
Passthrough CEC e CEC RC (a seconda del modello)
Questa funzione consente di controllare i dispositivi dotati di CEC, collegati tramite porte HDMI, servendosi del telecomando della TV.
L'opzione CEC nel menu Sistema>Impostazioni>Altro dovrebbe come prima casa assere impostata su Attivata. Premere il pulsante Sorgente e selezionare l'ingresso HDMI del dispositiivo CEC collegato dal menu Elenco sorgenti. Quando viene collegato un nuovo dispositivo sorgente CEC, verrà elencato nel menu sorgenti col nome anziché col nome delle porte HDMI collegate (come ad esempiolettore DVD, Recorder 1 ecc.).
Il telecomando sare in grado di eseguire automaticamente le funzioni principali dopo aver selezionato la sorgente HDMI collegata.
Per interrompere il funzionamento e controllare la TV tramite telecomando, premere il pulsante Quick Menu sul telecomando, evidenziare CEC RC Passthrough e impostare su Off premendo il pulsante Sinistra o Destra. Sarà inoltre possibile attivare o disattivare但这a funzione molto al menu Sistema>Impostazioni>Altro.
La TV supportaanche la funzione ARC (Audio Return Channel).Questa funzione e un collegamento audio pensato por sostituire altri cavi fra la TV e l'impianto audio (ricevitore A/V o impianto audio).
Quando la funzione ARC è attiva, la TV non disattiva automaticamente l'audio delle altre uscite audio. Sarà quindi necessario abbassare manualmente il volume della TV a zero, qualora si desideri sentire l'audio unicamente dal dispositorio audio collegato (proprio come con altri uscite audio digitali ottiche o coassiali). Per modificare il livello del volume del dispositorio collegato, selezionare un dispositorio dall'élenco. In quello caso i pulsanti di controllo del volume vengono indirizzati al dispositorio audio collegato.
Nota:ARC e supportato solo tramite l'ingresso HDMI1.
Controllo impianto audio
Consente di utilizzato un Amplificatore / Ricevitore audio con la TV. Sarà possibile controllare il volume servendosi del telecomando della TV. Per attivare但这a funzione impostare l'opzione Altoparlanti nel menu Sistema>Impostazioni>Altro su Amplificatore. Gli altoparlanti della TV verranno disattivati e l'audio della sorgente guardata verrà fornito dall'impianto audio collegato.
Note: Il dispositiivo audio dovrebbe supportare la funzione System Audio Control e l'opzione CEC dovrebbe essere impostata su Attiva.
Funzionamento Generale della TV
Utilizzato dell'elenco canali
La TV ordinata delle stazioni salvate nell'Elenco dei Canali. Sarà possibile modificare quello elenco canali, impostare i canali preferiti o le stazioni attive da elencare servendosi delle opzioni Elenco Canali (Channel List). Premere il tasto OK/TV per aprire l'Elenco Canali. Sarà possibile filtrare i canali presenti in elenco premendo il pulsante Blu o aprire il menu Modifica l'elenco dei canali premendo il pulsante Verde per apportare modifiche avanzate all'elenco attuale.
Gestire I'elenco dei preferiti
Puoi create quattro elenchi diversi dei cui canali preferiti. Inserire l'Elenco canali nel menu principale o premere il pulsante Verde quando l'Elenco canaliiene visualizzato sullo schermo per aprire il menu Modifica elenco canali. Selezionare il canale desiderato sull'elenco. Sarà possibilefare scelte multiple premendo il pulsante Giallo. Quindi, premere il pulsante OK per aprire le Opzioni elenco canali e selezionare l'opzione Aggiungi/Rimuovi preferiti. Premere nuovamente il pulsante OK. Impostare l'opzione elenco desiderata su On. Il canale selezionato / i canali selezionati verrà / verranno aggiunto / aggiunti all'elenco. Per togliere un canale o più canali dall'elenco dei preferiti, atteneriagli stessi passaggi e impostare l'opzione desiderata su Off.
Sarà possibile usare la funzione Filtro nel menu Modifica elenco canali per filtrare i canali nell'Elenco canali in modo permanente a seconda delle proprie preferenze. Usando esta opzione Filtro, sare possibile impostare uno dei propri elenchichi preferiti in modo che venga visualizzato agli volta che l'Elenco canali viene aperto. La funzione di filtrò nel menu Elenco canali filtrera solo l'Elenco canali attualmente visualizzato per trovare un canale e sintonizzarsi su quello. Queste modifiche non resteranno alla nuova aperture dell'elenco Canali, qualora le stesse non vengano Salvate. Per salvare le modifiche sull'elenco, premere il pulsante Rosso dopo aver eseguito il filtraggio quando l'elenco Canali viene visualizzato a video.
Configurazione delle impostazioni genitori
Le opzioni del menu Impostazioni genitori sono essere usate per proibireagli utenti di guardare alcuni programmi, canali,oltre che di utilizzare determinati menu. Queste impostazioni si trovano nel menu Sistema>Impostazioni>Genitori.
Per visualizzare le opzioni del menu di blocco parentale sare necessario insere un codice PIN. Dopo aver codificato il numero di PIN corretto, verrà visualizzato il menu Impostazioni genitori.
Blocco Menu: Questa impostazione permette o nega l'accesso a tutti i menu o ai menu di installatione della TV.
Blocco Genitori: Se è impostata questa opzione la TV riceve le informazioni genitori alla trasmissione, quando se il blocco genitori è disattivato viene disattivato l'accesso alla trasmissione.
Note: Se l'opzione paese della Prima installmente è impostata su Francia, Italia o Austria, il Blocco Genitori verrà impostato su 18 come valore predefinito.
Blocco bambini: Se esta opzione è impostata su ON, la TV può essere ancora controllata dal telecomando. In tal caso, i pulsanti di controllo sulla TV non funzioneranno.
Imposta PIN: Definisce un nuovo numero PIN.
PIN CICAM predefinito: Questa opzione non sare selezionabile se non è inserito nessun modulo CI nell'alloggiamento CI della TV. Sarà possibile modificare il PIN predefinito della CI CAM servendosi di但这a opzione.
Note: Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante la Prima Installazione usare il PIN definito.
Alcune opzioni potrebbero non essere disponibili a seconda della selezione modello e/o paese nella Prima Installazione.
Guida Programmazione Elettronica (EPG)
Alcuni canali inviano informazioni sui loro programmi delle trasmissioni. Premere il tasting Epg per visualizzare il menu Guida Programmi EPG.
Ci sono 3 tipologie diverse di configurazioni di programma disponibili, Programma linea temporale, Programma elenco e Programma ora/successivo. Per spostarsi da una modalità all'altra atteneri alle istruzioni sulla parte inferiore dello schermo.
Programma linea temporale
Zoom (pulsante giallo): Premere il pulsante Giallo per essere gli eventi in un intervallo di tempo più ampio.
Filtra (pulsante blu): Visualizza le opzioni di filtraggio.
Evidenzia Genere (pulsante Sottotitoli): Visualità il menu Evidenzia genere. Usando esta funzione, è possibile eseguire una ricerca nel database della guida programmi conformmente al genere. Si effettuerà una ricerca delle informazioni disponibili nella guida programmi, e saranno evidenziate i risultati conformi ai criteri immessi.
Opzioni (pulsante OK): Visualizza le opzioni evento.
Dettagli evento (pulsante info): Visualizza informazioni dettagliate sugli eventi selezionati.
Giorno prec/succ (pulsanti Programma + / - Visualizza gli eventi del giorno precedente o successivo.
Cerca (Pulsante Text): Visualizza il menu Cerca Guida.
Ora (pulsante Sorgente): Visualizza l'evento attuale del canale evidenziato.
Rec./Stop (Pulsante Record): La TV inizIERa a registrar l'evento selezionato. Sarà possibile premere nuovamente per interrompere la registrazione.
IMPORTANTE: Collegare o scollegare un disco USB quando la TV è spenta. Successivement accendere la TV per attivare la funzione di registrazione.
Note: Il passaggio a una trasmissione o una sorgente diversa non è consentito in fase di registrazione.
Programma ELENCO (^*)
(*) In esta opzione di layout, verranno elencati solo gli eventi del canale selezionato.
Prec. Fascia oraria (pulsante rosso): Visualizza gli eventi della fascia temporale precedente.
Giorno prec/succ (pulsanti Programma +/ -: Visualizza gli eventi del giorno precedente o successivo.
Dettagli evento (pulsante info): Visualizzainformazioni dettagliate sugli eventi selezionati.
Filtro (Pulsante Text): Visualizza le opzioni di filtraggio.
Fascia oraria successiva (pulsante verde): Visualizza gli eventi della fascia temporale successiva.
Opzioni (pulsante OK): Visualizza le opzioni evento.
Rec./Stop (Pulsante Record): La TV iniziera a registrar l'evento selezionato. Sarà possibile premere nuovamente per interrompere la registrazione.
IMPORTANTE: Collegare o scollegare un disco USB quando la TV è spenta. Successivement accendere la TV per attivare la funzione di registrazione.
Nota: Il passaggio a una trasmissione o una sorgente diversa non è consentito in fase di registrazione.
Pulsante Ora/Successivo
Opzioni (pulsante OK): Visualizza le opzioni evento.
Dettagli evento (pulsante info): Visualizzainformazioni dettagliate sugli eventi selezionati.
Filtra (pulsante blu): Visualizza le opzioni di filtraggio.
Rec./Stop (Pulsante Record): La TV iniziera a registrarare gli eventi selezionati. Sarà possibile premere nuovamente per interrompere la registrazione.
IMPORTANTE: Collegare o scollegare un disco USB quando la TV è spenta. Successivement accendere la TV per attivare la funzione di registrazione.
Note: Il passaggio a una trasmissione o una sorgente diversa non è consentito in fase di registrazione.
Opzioni Evento
Serviri dei pulsanti direzionali per evidenze un evento e premere il pulsante OK per visualizzare il
menu Opzioni Evento. Le seguenti opzioni sono disponibili.
Seleziona canale: Utilizzato quest'opzione, è possibile passare al canale selezionato.
Record / Delete Rec. Timer: Selezionare l'opzione Record e premere il pulsante OK. Se I'evento viene trasmesso in futuro, verrà aggiunto all'elenco dei Timer da registrarare. Se I'evento selezionato viene trasmesso al momento, la registrazione inizIERÀ subito. Per annullare una registrazione più impostata, evidenziate quell'elenco e premere il pulsante OK e selezionare l'opzione Elimina registrazione Timer. La registrazione verrà annullata.
Imposta Timer su Evento / Elimina Timer su Evento: Dopo aver selezionato un evento nel menu EPG, premere il pulsante OK. Selezionare l'opzione "Imposta Timer su Evento" e premere il pulsante OK. Sarà possibile impostare un timer per gli eventi futuri. Per annullare un timer più impostato, evidenziare l'evento e premere il pulsante OK. Quindi, selezionare Elimina Timer sull'opzione II timer verrà annullato.
Note: Non sare possibile passare su altri canali o sorgenti quando c'è una registrazione attiva o un timer attivo sul canale attuale. Non sare possibile impostare il timer o registrarare il timer per uno o più eventi singoli nelle stesso intervallo di tempo.
Aggiornamento software
La TV è in grado di trovare e aggiornare il firmware in automaticotramite il segnale di trasmissione.
Ricerca aggiornamento software tramite interfaccia utente
Sul menu principale selezionare Sistema e poi Altro. Accedere a Aggiornamento Software e premere il pulsante OK. Dal menu Opzioni Aggiornamento, selezionare Cerca aggiornamenti, quindi premere il tasto OK.
Nel caso in cui vengano trovati nuovi aggiornamenti, ne viene avviato lo scaricamento. Dopo aver completing il download, confermare la domanda che chiede di riavviare la TV premendo il tasto OK per continuare con l'operazione di riavvio.
Ricerca di 3 AM e modalità aggiornamento
La TV cearchera nuovi aggiornamenti alle ore 3:00 se la Scansione automatica nel menu Opzioni aggiornamento è Attiva e se la TV è collegata al segnale dell'antenna o a Internet. Se viene trovato un nuovo software, e scaricato con esito positivo, verrà installato alla prossima accensione.
Note: Non scollegare il cavo di alimentazione nelle il LED lampeggia durante il processo di riavvio. Se la TV non si accende dopo l'aggiornamento, scollegarla, attendere due minuti, quindi ricollegarla.
Guida alla risoluzione dei problemi e suggerimenti
La TV non si accende
Accertarsi che il cavo di alimentazione sia saldamente collegato alla presa a parete. Verificare che le batterie non siano scariche. Premere il tasting Power sulla TV oppure
Imagine di qualità scadente
- Controllare di aver impostato ilsystema TV corretto.
- Il segnale di livello basso può provocare distorsioni dell'immagine. Controllare l'accesso all'antenna.
- Controllare di aver inserto la frequenza di canale corretta qualora sua stata eseguita la sintonizzazione manuale.
- La qualità dell'immagine potrebbe calare quando vengono collegati contemporaneamente due dispositivi alla TV. In tal caso, scollegare una delle dispositiivi.
Nessuna imagine
- Nessuna Imagine significica che l'apparecchio TV non riceve alcuna trasmissione. Assicurarsi di aver selezionato la fonte di ingresso corretta.
L'antenna è collegata correttamente? - Il cavo dell'antenna è danneggiato?
- Sono state usate le spine giuste per collegare l'antenna?
- In caso di dubbio, contattare il rivenditore.
Assenza di audio
- Verificare che sia disattivato l'audio della TV. Premere il pulsante Disattiva audio o alzare il volume per controllare.
- L'audioiene emesso solo da un altoparlante. Controllare le impostazioni di bilanciamento dal menu audio.
Telecomando - nessun funzionamento
- Le batterie potrebbero essere scariche. Sostituire le batterie.
Sorgenti di ingresso - non è stato possibile effettuare la selezione
- Se non è possibile selezionare una fonte di ingressso è possibile che non sia collegato alcun dispositivo. In caso contrario;
- Controllare i cavi AV e le connessioni se si è cercato di collegare un dispositivo.
Registrazione non disponibile
Per registrar un programma, è necessario per prima casa collegare un disco USB alla TV quando esta è spenta. Successivement accendere la TV per attivare la funzione di registrazione. Nel caso in cui non sia possibile registrar, provare a spegnere la TV, quando reinserire il dispositorio.
USB troppo lento
Qualora venga visualizzato il messaggio "Velocità di scrittura USB troppo lenta per registrar" in fase di avvio di una registrazione, provare a riavviare la registrazione. Se viene visualizzato è possibile che il disco USB non soddisfi i requisiti di velocità Provare a connettere un'alto disco USB.
Modalità tipica monitor - ingresso PC
La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video. La TV potrebbe non supportare tutte le risoluzioni. La TV supporta una risoluzione massima di 1920x1080.
| Indice Risoluzione Freqenza | ||
| 1 | 640x480 60 Hz | |
| 2 | 800x600 56 Hz | |
| 3 | 800x600 60 Hz | |
| 4 | x768 60 Hz | |
| 5 | x768 66 Hz | |
| 6 | x768 60 Hz | |
| 7 | x960 60 Hz | |
| 8 | x1024 60 Hz | |
| 9 | x768 60 Hz | |
| 10 | x1050 60 Hz | |
| 11 | x1200 60 Hz | |
| 12 | x1080 60 Hz | |
Compatibilità segnale AV e HDMI
| Sorgente | Segnali supportati Disponibile | ||
| EXT(SCART) | PAL 50/60 O | ||
| NTSC 60 O | |||
| RGB 50 O | |||
| RGB 60 O | |||
| AVlaterale | PAL 50/60 O | ||
| NTSC 60 O | |||
| PC/YPbPr | 480I, 480P | 60Hz O | |
| 576I, 576P | 50Hz O | ||
| 720P | 50Hz,60Hz | O | |
| 1080I | 50Hz,60Hz | O | |
| 1080P | 50Hz,60Hz | O | |
| HDMI | 480I | 60Hz O | |
| 480P | 60Hz O | ||
| 576I, 576P | 50Hz O | ||
| 720P | 50Hz,60Hz | O | |
| 1080I | 50Hz,60Hz | O | |
| 1080P | 24Hz, 25Hz30Hz, 50Hz,60Hz | O | |
(X: Non disponible, O: Disponible)
In certi casi i segnali della TV LCD sono non essere ricevuti e visualizzati correttamente. Il problema cui è essere causato dall'incompatibilità con gli standard dei dispositivi di ingresso (lettore DVD, decoder digitale, ecc). Se si dovessero verificare tali problemi, contattare il rivenditore e il produttore dei dispositivi.
| Formati di file supportati per la modalità USB | |||
| Media Estensione Formato Note | |||
| Video | beg MPEG1-2 MPEG1: 768x576 @ 30P, MPEG2:1920x1080 @ 30P | ||
| .vob MPEG2 | 1920x1080 @ 30P | ||
| .mp4 MPEG4, Xvid, H.264 | |||
| .mkv H.264, MPEG4,VC-1 | |||
| .avi MPEG2, MPEG4, Xvid, H.264 | |||
| .flv H.264/VP6/ | Sorenson | H.264/VP6: 1920x1080 @ 30P Sorenson: 352x288 @ 30P | |
| .mp4, .mov, .3gpp, .3gp, MPEG transport stream, .ts, .trp, .tp, .mkv | HEVC/H.265 1080P@60fps - 50Mbps | ||
| .3gp MPEG4, H | 264 1920x1080 @ 30P | ||
| Audio | EG1 Layer | 2/3 | Layer2: 32Kbps ~ 448Kbps (Bit rate) / 32kHz, 44.1kHz, 48kHz, 16kHz, 22.05kHz, 24kHz (Frequenza di campionamento) Layer3: 32Kbps ~ 320Kbps (Bit rate) / 32kHz, 44.1kHz, 48kHz, 16kHz, 22.05kHz, 24kHz, 8kHz, 11.025kHz, 12kHz (Frequenza di campionamento) |
| (funzione solo con file video) | AC3 | 32Kbps ~ 640Kbps (Bit rate) / 32kHz, 44.1kHz, 48kHz (Frequenza di campionamento) | |
| AAC | 16Kbps ~ 576Kbps (Bit rate) / 48kHz, 44.1kHz, 32kHz, 24kHz, 22.05kHz, 16kHz, 12kHz, 11.025kHz, 8kHz (Frequenza di campionamento) | ||
| EAC3 | 32Kbps ~ 6Kbps (Bit rate) / 32kHz, 44.1kHz, 48kHz (Frequenza di campionamento) | ||
| LPCM Unsigned 8 bit PCM, Signed/Unsigned 16bit PCM (big / little endian), 24bit PCM (big endian), DVD LPCM 16/20/24bit (Bit rate) / 6kHz, 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz (Frequenza di campionamento) | |||
| IMA-ADPCM/MS-ADPCM | 384Kbps (Bit rate) / 8KHz ~ 48Khz (Frequenza di campionamento) | ||
| LBR | 32Kbps ~ 96Kbps (Bit rate) / 32kHz, 44.1kHz, 48kHz (Frequenza di campionamento) | ||
| Immagine | .jpeg | Baseline Risoluzione (LxH): 17000x10000 | |
| Progressive | Risoluzione (LxH): 4000x4000 | ||
| .bmp | - | Risoluzione (LxH): 5760x4096 | |
| Sottotitoli | .srt | - | |
Risoluzioni DVI supportate
In fase di collegamento del dispositivo ai connettori della TV usingo il cavo convertitore DVI (cavo da DVI a HDMI - non fornito in dotazione), rimandiamo alle seguenti informazioni sulla risoluzione.
| 56Hz | 60Hz | 66Hz | 70Hz | 72Hz | 75Hz | |
| 640x400 | ☑ | |||||
| 640x480 | ☑ ☑ | ☑ ☑ | ||||
| 800x600 | ☑ ☑ | ☑ ☑ ☑ | ||||
| 832x624 | ☑ | |||||
| 1024x768 | ☑ ☑ | ☑ ☑ ☑ | ||||
| 1152x864 | ☑ ☑ | ☑ | ||||
| 1152x870 | ☑ | |||||
| 1280x768 | ☑ | ☑ | ||||
| 1360x768 | ☑ | |||||
| 1280x960 | ☑ | ☑ | ||||
| 1280x1024 | ☑ | ☑ | ||||
| 1400x1050 | ☑ | ☑ | ||||
| 1440x900 | ☑ | ☑ | ||||
| 1600x1200 | ☑ | |||||
| 1680x1050 | ☑ | |||||
| 1920x1080 | ☑ |
Informazioni sulla funzionalità DVB
Il ricevitore DVB è adatto unicamente per essere usato nel paese per il quale è stato progettato.
Nonostante quello ricevitore DVB fosse conforme alle ultimissime specifiche DVB al momento della produzione, non possiamo garantirne la compatibilità con le futura trasmissioni DVB a causa di modifiche che potrebbero essere attuate nei segnali e nelle technologie di trasmissione.
Alcune funzioni delle televisioni digitali potrebbero non essere disponibili in tutti i paesi.
Cerchiamo sempre di migliorare i nostri prodotti; ecco perché le specifiche tecniche sono soggette a modifiche alla sua preavviso.
Per consigli su dove acquistare gli accessori siete pregati di contattare il negozio presso il quale avete acquistato la strumentazione.
ocbuctbnte KaKbato n da 6nno
Bpb3ka.Cnei npknIOUbaHe Ha
Cbbp3BaHTo,MOKeTe Da BKIOUHTe
