MANUALE UTENTE WA3604 WORX

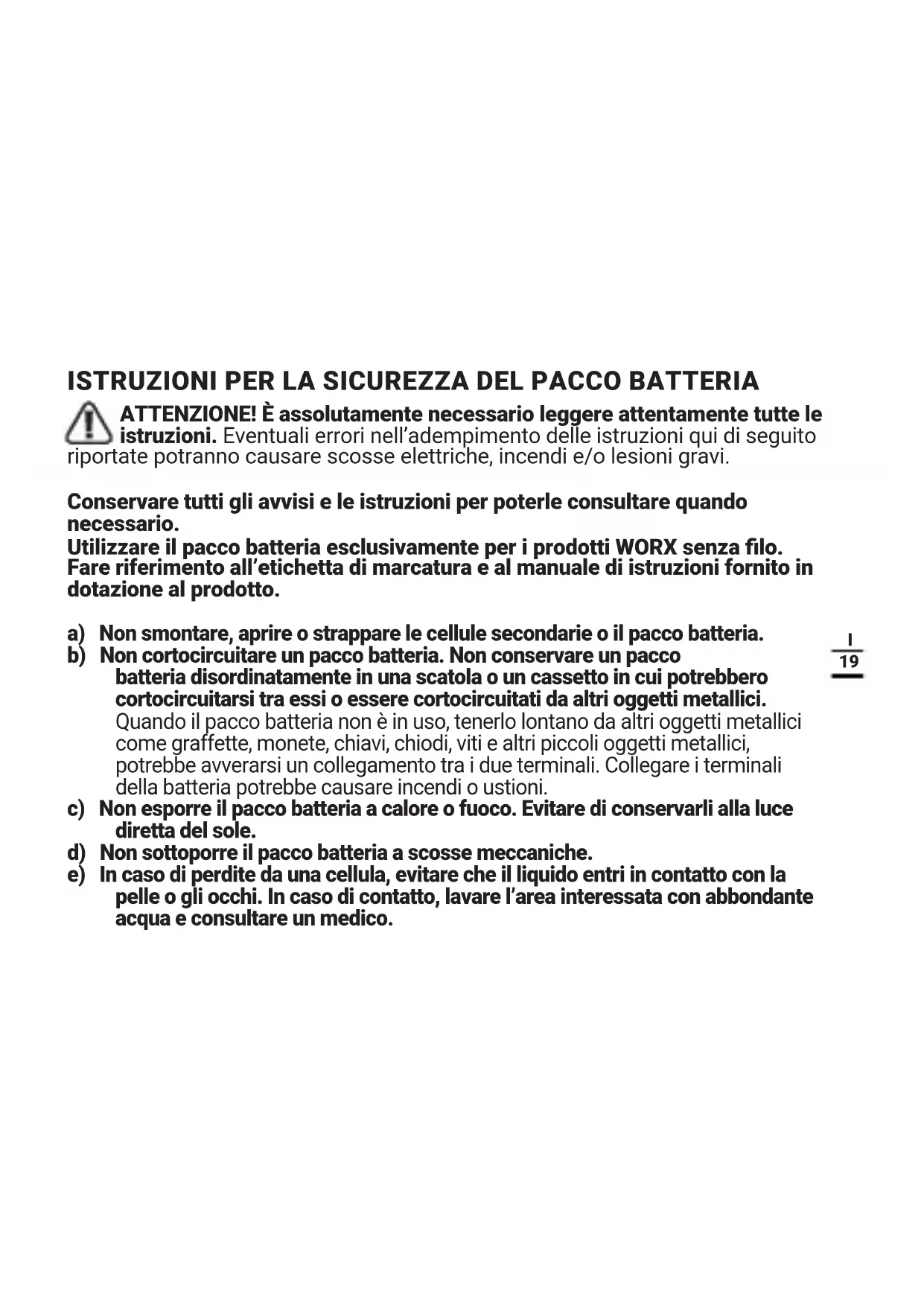

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errors nell'adempimento delle istruzioni qui di seguito

riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Utilizzare il pacco batteria esclusivamente per i prodotti WORX sonozone filo. Fare riferimento all'etichetta di marcatura e al manuale di istruzioni fornito in dotazione al prodotto.

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici.

Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe averarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sopporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in fatto con la pelle o gli occhi. In caso di lavoro, lavare l'area interessata con abbondante acqua e consultare un medico.

f) Tenere le cellule e il pacco batteria puliti e asciutti.
g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzato sempre il caricatore corretto e consultare le istruzioni.
i) Non lasciare un pacco batteria in carica se non in uso.
j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
k) Ricaricare solo con il caricatore specificato da Worx. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
I) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
m) Tenere il pacco batteria fuori alla portata dei bambini.
n) Conservare i documenti originali del prodotto per riferimenti futuri.
o) Rimuovere la batteria dall'apparecchiatura, se non in uso.
p) Smaltire adeguatamente.
q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia dello stesso dispositivo.
r) Tenere la batteria lontano da microonde e alta pressione.

SIMPOLI

	Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con seguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei rifiuti generici.
	Non bruciare
Li-Ion	Batteriaagliioni di litio (Li-Ion).Qesso prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sare apoptosisi ricericlata o demolita allo scopo di ridurre l'impatto ambientale. I pacchi batteria posso sono costituire un pericolo per l'ambiente e per la salute umana in quanto contengono sostanze pericolose.

USO

Indicazioni per l'uso ottimale della batteria ricaricabile NOTEA:

1. L'unità batteria fornita è SCARICA. Per garantire l'intera potenza della

batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.

1. Il pacco batteria perdera lentamente la sua carica se tenuto fuori del caricatore oppure se lasciato in un caricatore non collegato alla presa di corrente. Potrebbe essere necessario ricaricarlo prima dell'uso.

La batteriaagliioni di Litio èprotetta per impedire che si scarichi completamente. In caso di batteria scarica l'eletttroutensile si spegneattraverso un interrottore automatico: Il portautensile od accessorio non si muove più. In ambienti caldi,喙 usi prolungati, il pacco batteria puodiventare troppo caldo per consentire il caricamento.Consentire alla batteria di raffreddarsi prima di ricaricarla. La batteria ricaricabile a ioni di litio cuiessere ricaricata in qualsiasi momentoenza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

Come ricaricare la batteria

Consultare il manuale di istruzioni fornito in dotazione al prodotto o al caricabatterie.

ATTENZIONE: Dopo la disattivazione automatica dell'elettROUTensile non cotinuare a premere l'interruttore di avvio/arresto. La batteriapotrebbeesserescariataeccessivamente.

Conservare la batteria ricaricabile esclusivamente nel Campo di temperatura da 0^ fino a 45^ . Non lasciare la batteria ricaricabile p. es. in estate nell'automobile.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta adindicare che la batteria ricaricabile dovrè essere sostituita.

TRASPORTO

Le batterie ricaricabiliagliioni di litio continue sono soggetti ai requisiti di legge relativi a merci pericolose.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Imballare le batterie in modo che non si spostino all'interno del pacco.

MANUTENZIONE E ASSISTENZA

Pulire di tanto in tanto le fissure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti eletttroutensili WORX autorizzato.

SICUREZZA DEL PRODOTTO ISTRUZIONI GENERALI DI SICUREZZA

AVVERTENZA: Leggere tutte le avventenze per la sicurezza e tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ore lesions gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

L'apparecchio più essere usato da bambini da 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, se sono sotto la supervisione o seguono le istruzioni sull'uso dell'apparecchio in modo sicuro e comprendono i possibili rischi.

I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere fatto dai bambinienza supervisione.

Se il cavo di alimentazione è danneggiato, delve essere sostituito dal produttore, dal

centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Non caricare batterie con perdita di elettroliti.
3. Non utilizzato caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
4. Collegare il caricatore solo ad alimentazione CA.
5. Solo uso interno, non esporre alla pioggia o all'acqua.
6. Il caricatore deve essere protetto dall'umidità.
7. Non usare il caricatore all'esterno.
8. Non cortocircuitare i contatti della batteria o del caricatore.
9. Rispettare la polarità ^+ / - duringe la ricarica.
10. Non après l'apparecchiatura. Tenerla fuori alla portata dei bambini.

11. Non ricaricare le batterie di altri costruttori.

12. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.

13. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
    14.Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.
14. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
15. Una maggior durata nel tempo e prestazioni migliori sonoessere ottenute se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18^ e i 24^ Non caricare le batterie a temperature inferiori a 0^

o superiori a 40^ . Questo dettaglio è importante in quanto cui evitare danni seri alle batterie.

1. Caricare solo pacchi batterie del modello fornito o raccomandato da Worx.

SIMPOLI

Leggere il manuale

Attenzione

Solo uso interno

Classe protezione

Fusibile

Terminale positivo

Terminale negativo

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELENCO DEI COMPONENTI

1. UNITÀ BATTERIA*
   2.CARICATORE BATTERIA

2. SPIA INDICATORE CARICA IN CORSO

3. Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

Si raccomanda di acquistare tutti gli accessori nelle stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

DATI TECHNICI

Tensione nominale 100-240V~50/60Hz
Tensione di ricarica della batteria 20V
Corrente di carica 2A
Potenza nominale 50W
Unità batteria Li-Ion
Numero di celle 4/5/10
Tempo di ricarica (circa)
Batteria -- 1.3Ah	42mins
	-- 1.5Ah	45mins
	-- 2.0Ah	58mins
	-- 2.5Ah	77mins
	-- 3.0Ah	95mins
	-- 4.0Ah	125mins
	-- 5.0Ah	145mins
	-- 6.0Ah	183mins
Classe protezione		□/□
Peso		0.45kg

Per i dati tecnici dei tipi, il numero di pile e la capacité nominale delle batterie che possono essere ricaricate, far riferimento alla targhetto del pacchetto della batteria fornito da Worx.

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

ISTRUZIONI PER LA CARICA

1. CARICAMENTO DELL'UNITÀ BATTERIA

ATTENZIONE! Il caricabatteria e l'unità batteria sono stati progettati appositamente

per funzionare assieme. Non utilizzato nessun altro disposizione. Non inseire e controllare attendamente che non vi siano oggetti metallici nei collegamenti dell'unità batteria per evitare guasti elettrici o altri rischi.

2. PRIMA DI USARE UTENSILI A BATTERIA

L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

3.COME SI CARICA LA BATTERIA PROCEDURA DI CARICA

1) Collegare il caricabatteria all'alimentazione elettrica;
2) Far scorrere la batteria per eseguire i collegamenti. La spia light (3) si accendera di verde e lampeggerà perindicare che la ricarica è stata avviata.
3) Dopo la carica Dopo circa 1-2 ora di, la spia smette di lampeggiare e rimane fissa di colore verde, il che significica che la batteria è completamente carica e il caricamento è completato.

ATTENZIONE: Se la batteria viene caricata dopo un uso prolongato o dopo l'esposizione diretta alla luce solare o al calore, lasciare del tempo affinché la batteria si raffreddi prima della rcarica per ottenere la carica completa.

INDICATORE DI CARICA

Questo caricatore è progettato per rilevare alcuni problemi che si possono riscontrare con i pacchi batteria. Le lui d'indicazione segnalano i problemi (fare riferimento alla tavola che segue). In quello caso, insere un nuovo pacco batteria per determinare se il caricatore è OK. Se la nuova batteria si carica in modo corretto, alla il pacco batteria originale è difettoso e deve essere portato ad un centro di raccolta o riciclaggio. Se il nuovo pacco batteria manifesta gli stessi problemi, far controllare il caricatore presso un centro assistenza autorizzato.

Luce	Accesa/Lampeggiante	Stato
Rossa accesa	Batteria Difettosa
Luce rossa		Protezione della temperature della batteria La temperature della batteria è inferiore a 0°C o superiore a 45°C.
Verde accesa	Ricarica completa
Luce verde intermittente		Caricamento

PROTEZIONE DELLA TEMPERATURA DELLA BATTERIA

Questo caricabatterie dispone di una funzione di

protezione della temperatura della batteria. Quando il caricabatterie rileva una batteria troppo calda o fredda (Il Luce diventa di colore rosso intermittente), si attiva automaticamente il circuito di protezione e sospende la carica fino a quando la batteria non ha raggiunto la temperatura giusta. La procedura di carica inizIERA quindi automaticamente (Il Luce diventa di colore verde intermittente). Questa funzione assicura la durata massima della batteria.

CARICA DI MANTENIMENTO

Se un pacco batteria completamente carico è lasciato nel caricatore, Il Luce rimane di colore verde. Il pacco batteria rimane in carica con una corrente di manutenzione.

PACCHIBATTERIA DIFETTOSA

Questo caricatore rileverà i pacchi batteria difettosa.
Quando un pacco batteria è inserto nel caricatore,
questo cerccherà di ripararlo. Questa procedura dura circa 30 minuti (Il Luce diventa di colore verde intermittente).
Quando la riparazione è terminata, la procedura di carica del pacco batteria inizIERà automaticamente alla massima capacité possible (Il Luce è di colore verde intermittente). Se la luce diventa rossa in modo stabile, la batteria è scarica.

NOTA: I pacchi batteria riparati sono ancora utilizzabili pero sono in grado di lavorare tanto quando i pacchi batteria nuovi.

NOTE IMPORTANTI SULLA PROCEDURE DI CARICA:

1. Caricare le batterie nuove oppure le batterie che sono state immagazzinate per del tempo. Se si vuole immagazzinare la batteria per periodi prolongati, caricarla completamente per assicurane la massima durata.
2. Durate maggiori e prestazioni superiori si ottengono se il pacco batteria è caricato quando la temperatura dell'aria è compresa tra 18^ e 24^ . Non caricare il pacco batteria quando la temperatura è inferiore ai 0^ o superiore ai 40^ . Questo è importante e può prevenir gravi danni al pacco batteria.
3. Non congelare mai il pacco batteria e non immergerlo mai in acqua o altri liquidi.
4. Quando il pacco batteria non produce potenza sufficiente per lavori eseguiti confacility in precedenza, ricaricare la batteria, non continuare ad usarla in queste condizioni. Il pacco batteria può essere caricato agli volta che si vuole ricerca effetti negativi sul pacco batteria.
5. Durante la procedura di carica, è normale che caricatore e batteria diventino caldi.
6. Se il pacco batteria non si carica in modo appropriato:
   a. Controllare che la presa di corrente eroghi corrente collegando un'altra attrezzatura.
   b. Collegare e scollegare per controllare se il caricatore è OK.
   c. Controllare che la batteria non sia stata danneggiata.
   d. Spostare il caricatore ed il pacco batteria in un luogo dove la temperatura d'ambiente è compresa tra 18^ e 24^ .
   e. Se il problema della ricarica non si risolve, portare utensile, il pacco batterie e il caricatore a un centro

di assistenza autorizzato.

f. In certe condizioni, quando il caricatore è collegato alla presa di corrente, i contatti esposti all'interno del caricatore possono essere cortocircuito da oggetti estranei. Oggetti estranei di natura conducittiva, come particelle metalliche devono essere tenuti lontani dagli alloggi del caricatore. Scollegate sempre il caricatore alla presa di corrente quando non è inserto il pacco batteria, oppure prima della pulizia.

SOLUZIONE DI PROBLEMI

NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

a) Verificare che il caricatore e il pacco batterie siano compatibili tra loro.
b) La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere individato dal LED verde intermittente.

RAGIONI DI TEMPI DI CARICAMENTO DIVERSI

Il tempo di caricamento della vostra batteria può dipendere da diverse ragioni e non da difetti del prodotto.

a) Se l'unità batteria è caricata in modo parziale, è possible effettuarne il caricamento in meno di tempo di carica nominale.
b) Se il pacco batteria e la temperatura ambiente sono molto freddi/caldi, la ricarica potrebber richiedere più tempo. Trovare un ambiente appropriato con la giusta temperatura dell'aria per avviare la ricarica.
c) Se l'unità batteria è molto calda, è necessario togliere l'unità stessa dal caricabatteria ed attendere il tempo necessario affinché l'unità si raffreddi tornando a temperatura ambiente e solo a quello punto riaviare il caricamento.

MANUTENZIONE

Rimuovere la spina alla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede lubrificazione o manutenzione aggiantiva. Non utilizzare mai acqua o detergenti chimici per pulire l'attrezzo, pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti. Se il cavo di alimentazione è danneggiato, delve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per

un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi.

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Worx Carica batteria

Codice WA3880

conforme alle seguenti direttive:

2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.

Uso interno solamente

Clase de proteccion

Fusible

Terminalpositivo

Terminal negativo
