BEDIENUNGSANLEITUNG WA3604 WORX

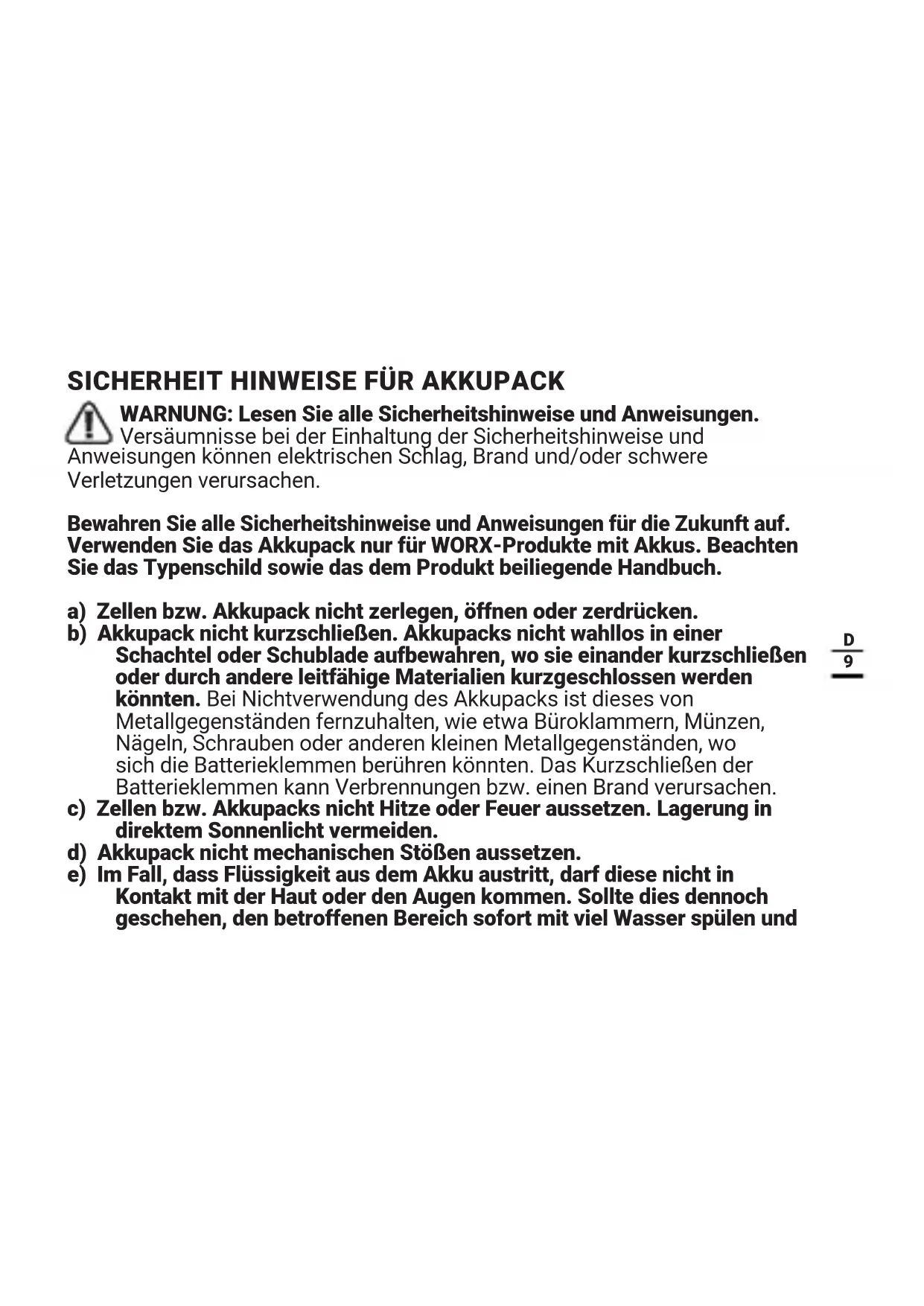

SICHERHEIT HINWEISE FÜR AKKUPACK

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf. Verwenden Sie das Akkupack nur für WORX-Produkte mit Akkus. Beachten Sie das Typenschild sowie das dem Produkt beiliegende Handbuch.

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschreiben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist diese von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterielekammen berühren konnten. Das Kurzschreiben der Batterielekammen kann Verbrennungen bzw. einen Brand verursichen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies davon geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und

einen Arzt aufsuchen.

f) Akkupack sauber und trocken halten.
g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten und den korrekten Ladevorgang ausfuhren.
i) Akkupack bei Nichtverwendung nicht längerere Zeit aufladen halten.
j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
k) Nur mit dem von Worx bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
m) Akkupacks von Kindern fernhalten.
n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
o) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
p) Ordnungsgemäß entsorgen.
q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

SYMBOL

	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ölsystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.
	Nicht verbrennen
Li-Ion	Li-lonen-Akku diesen Produktés wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks gekennzeichnet. Diese Abfälle werden dann recycliert oder demontiert, um die Umweltbelastung zu verringern. Akkupacks können schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.

BETRIEB

Hinweise für den optimalen Umgang mit dem Akku HINWEISE:

1. Der Akku ist NICHT GELADEN. Um die volle Leistung des Akku zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im

Ladegerät auf.

1. Ein Batteriepack verliert langsam seine Ladung, wenn es für längerere Zeit außerhalb des Ladegerats oder in einem nicht angeschlossenen Ladegerät belassen wird. Es muss dann eventuell vor Gebrauch wieder aufgeladen werden.

Der Lithium-lonen-Akku ist gegen übermaßiges Entladen geschützt. Bei entladenem Akku wird das Elekrowerkzeug durch eine Schuzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch konnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sieihn aufladen. Der Li-lon-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

Aufladen des Akkus

Sehen Sie in das Handbuch, das dem Produkt oder Ladegerät beiliegt.

ACHTUNG: Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann überladen werden.

Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbrauch ist und ersetzt werden muss.

TRANSPORT

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts.

Versenden Sie Akku nur, wenn das Gehäuse unbeschädigt ist. Verpacken Sie die Akkus so, dass sich diese in der Verpackung nicht bewegen konnen.

WARTUNG UND REINIGUNG

Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Ist der Akku nicht mehr funktionsfähig, wenden Sie sichitte an eine autorisierte Kundendienstelle fur WORX Elektrowerkzeuge.

MISES EN GARDE CONCERNANT LA BATTERIE

PRODUKTSICHERHEIT ALLGEMEINE

SICHERHEITSHINWEISE

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen

Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sichziehen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollen den dem Gerät nicht spielten und Reinigungsauftragsarbeiten nur unter Aufsicht durchführren.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner

Service-Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR LADEGERÄT

1. Vor dem Aufladenitte die Bedienungsanleitung lesen.
2. Laden Sie einen ausgelaufenen Akku nicht auf.
3. Benutzen Sie Ladegerät nicht für Zwecke, für die sie nicht gedacht sind.
4. Schließen Sie das Ladegerät nur an den Netzstrom an.
5. Nicht im Freien verwenden, vor Regen und Feuchtigkeit schützen.
6. Das Ladegerät muss vor Nasse geschützt sein.
7. Verwenden Sie das Ladegerät nicht im Freien.
8. Schließen Sie die Kontakte des Akkus oder des Ladegerats nicht kurz.
9. Achten Sie beim Laden auf die Polarität + / -
10. Offnen Sie das Gerät nicht und halten Sie es von Kindern entfernt.

11. Laden Sie keine Akkus anderer Hersteller.

12. Vergewissern Sie sich, dass die Verbindung zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird.
    13.Halten Sie die Öffnungen im Ladegerät frei von fremden Objekten und schützen Sie sie vor Verschmutzung und Nasse. Bewaren Sie das Gerät trocken und frostfrei auf.

13. Achten Sie daraufuf, dass das Laden von Akkus an einem gut gelufteten Ort und nicht in der Höhe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dazu, dass Akkus und Ladegerät beim Aufladen nicht unbeaufsichtigt sind.
    15.Laden Sie keine nicht-aufladbaren Akkus auf, da diese überhitzen und aufbrechen konnen.
    16.Eine langere Lebenszeit und eine bessere Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18^ und 24^ aufgeladen wird. Laden Sie den Akku nicht bei

Lufttemperaturen unter 0^ oder über 40^ . Achten Sie daraufuf, um eine starke Beschädigung des Akkus zu vermeiden.

1. Laden Sie nur ein Akkupack, welches dasselbe Modell wie das von Worx bereitgestellte ist oder von Worx empfohlen wird.

SYMBOL

Bedienungsanleitung lesen

Warning

Nicht im Freien verwenden

Schutzisolation

Sicherung

Positiver Anschluss

Negative Anschlus

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollen den nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihrzuständigen Behörden oder ihr Fachhändler geben Ohnen hierzu keinere Auskunft.

KOMPONENTEN

1.AKLU*
2. LADEGERAT
3.AKKUANZEIGE

• Abgebildetes oder beschriebenes Zubehör führt teilweise nicht zum Lieferumfang.

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät SiePURE.

TECHNISCHE DATEN

Ladespannung 100-240V~50/60Hz
Nennspannung 20V	---
Ladestrom 2A
Nennleistung 50W
Akku Lithiumbatterie
Anzahl Zellen 4/5/10
Ladezeit (Ca.)
Akku-Pack -- 1.3Ah 42mins
-- 1.5Ah	45mins
-- 2.0Ah	58mins
-- 2.5Ah	77mins
-- 3.0Ah	95mins
-- 4.0Ah	125mins
-- 5.0Ah	145mins
-- 6.0Ah	183mins
Schutzisolation	☐/II
Gewicht	0.45kg

Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden konnen, prüfen Sieitte das Typenschild auf dem von Worx mitgelieferten Akku-Pack.

LADEVORGANG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

LADEHINWEISE

1. LADEN DES AKKUS

WARNING: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metallteile o.ä. die Anschlüsse des Ladegerats oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden.

3. WIEDERAUFLADEN DER AKKUS LADEN DES AKKUS

1) Stecken Sie das Ladegerät in eine geeignete Steckdose.
2) Schieben Sie den Akku in das Ladegerät, um eine Verbindung herzustellen. Die LED (3) wird grün aufleuchten und blinken; damit wird signalisiert, dass ein langsamer Ladevorgang gestartet wurde.
3) Nach dem Ladevorgang Der Ladevorgang pauert ca. 1-2 Stunden, die LED wird nicht blinken und weiter grün leuchten. Das heißt, dass die Batterie voll und der Ladevorgang abgeschlossen ist.

WARNING: Falls die Ladekapazität aufgrund langer Benutzung oder direkter Sonneneinstrahlung oder Hitze zur Neige gehen, Lassen Sie den Akku vor dem Wiederaufladen ausreichend abkühlen, damit die volle Ladung erreicht werden kann.

LADE-ANZEIGEN

Dieses Ladegerät wurde konzipiert, um Probleme von Batteriepacks zu erkennen. Die Anzeiglichkeit zeigen Probleme an (siehe Tabelle unter). Falls dies auftreten sollen, legen Sie ein neues Batteriepack ein um Herauszufinden, ob das Ladegerät funktionsfähig ist. Wenn die neue Batterie richtig lakt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist, setzen Sie das Ladegerät in einem autorisierten Service-Center überprüfen.

Licht Ar /blink Status

Rot an Defekter Akku

Rot blinkt	- - - - -	Akku-Übertemperaturschutz Die Temperatur des Ak-kupacks liegt unter 0°C oder über 45°C.
Grün an Lad	evorgang	abgeschlossen
Grün blinkt	- - - - -	Lädt

AKKU-ÜBERTEMPERATURSCHUTZ

Dieses Ladegerät verfügbar über einen integrierten Übertemperaturschutz.

Wenn das Ladegerät ein Akkupack erkennt, das zu heißt oder zu kalt ist (das Licht ist rot blinkt), wird automatisch der Schutzkreis aktiviert und der Ladevorgang ausgesetzt, bis das Akkupack die korrekte Temperatur erreicht hat. Der Ladevorgang beginnnt dann automatisch (das Licht ist grün blinkt). Diese Funktion gewährleistet maximale Lebensdauer der Batterie.

DAS BATTERIEPACK IM LADEGERAT LASSEN

Bleibt ein voll aufgeladenes Batteriepack im Ladegerät, bleibt das Licht grün. Das Akkupack wird weiterhin mit einer Pufferladung aufgeladen.

DEFEKTER BATTERIEPACKS

Dieses Ladegerät entdeckt defekter Batteriepacks. Wenn ein defekter Batteriepack in das Ladegerät eingelegt wird, versucht das Ladegerät thesez zu reparieren.

Dieser Vorgang dauert etwa 30 Minuten (das Licht ist grün blinkt). Nach dem Abschluss der Reparatur beginnnt automatisch der Ladevorgang bis zur hochstmögenlichen Kapazität (das Licht ist grün blinkt). Wenn die LED dauerhaft rot leuchtet, ist das Akkupack nicht mehr gebrauchsfähig.

HINWEIS: Reparierte Batteriepacks können immer noch benutzt werden, sind aber nicht so leistungsstark wie neue Batteriepacks.

WICHTIG HINWEISE ZUM AUFLADEN:

1. Laden Sie eine neue Batterie oder eine Batterie, die langere Zeit gelagert wurde vor Gebrauch auf. Wenn Sie die Batterie für lange Zeit lagern wollen, laden Sie die Batterie vollständig auf, um eine maximale Lebensdauer der Batterie sicher zu stellen.
2. Eine langere Lebensdauer und bessere Leistung kann erreicht werden, wenn das Batteriepack bei 18^ - 24^ Raumtemperatur aufgeladen wird. Laden Sie das Batteriepack nicht bei einer Lufttemperatur von weniger als 0^ oder von mehr als 40^ auf. Dies ist wichtig, da dadurch schwerer Schaden am Batteriepack vermieden werden kann.
3. Frieren Sie Ihr Aufladegerät nicht ein und bringen Sie es nicht in Kontakt mit Wasser oder anderen Flüssigkeiten.
4. Wenn das Batteriepack nicht ausreichend Strom für

Fällie lifert, die vorher problemos fungtionierten, laden Sie ihre Batterie auf. Benutzen Sie sie unter diesen Umständen nicht weiter. Sie konnen ein teilweise verbrauchtes Batteriepack, ohne nachteilige Auswirkungen auf das Batteriepack, jederzeit verwenden.

1. Während des Ladevorgangs ist es normal, dass das Batteriepack und das Ladegerät warm werden.
2. Wenn das Batteriepack nicht richtig aufgeladen wird:
   a. Überprüfen Sie den Strom an der Steckdose, indem Sie das Ladegerät an eine andere Steckdose anschließen.
   b. Schlieben Sie das Ladegerät an und trennen Sie es von der Steckdose, um zu prufen ob es in Ordnung ist.
   c. Überprüfen Sie, ob die Batterie defekt ist.
   d. SchlieBen Sie das Ladegerät an einem Ort an, an dem die Umgebungstemperatur etwa 18^ - 24^ C beträgt.
   e. Wenn das Ladeproblem anhalt, bringen Sie das Gerät, das Batteriepack und das Ladegerät zu einem befugten Service-Center.
   f. Unter bestimmten Bedingungen, wenn das Ladegerät an eine Steckdose angeschlossen ist, können die Ladekontakte des Ladegerats durch Fremdmaterial abgetragen werden. Leitendes Fremdmaterial wie metallische Teile mussen von den Öffnungen des Ladegerats ferngehalten werden. Trennen Sie immer das Ladegerät von der Steckdose, wenn kein Batteriepack im Ladegerät ist oder vor der Reinigung.

PROBLEMLOSUNG

DER AKKU LÄSST SICH NICT IN DAS LADEGERÄT EINSETZEN

a) Prufen Sie, ob das Ladegerät und das Batteriepack färeinander geeignet sind.
b) Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollen grün aufleuchten und blinken, wenn der Akku geladen wird.

GRÜNDE FÜR UNTERSCHIEDLICHE LADEDAUER

Die Ladedauer hängt von mehreren Faktoren ab.

Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt.

a) Ist das Akkupack nur teilentladen, kann es in weniger als der vorgesehenen Nennzeit aufgeladen werden.
b) Wenn das Akkupack und die Umgebungstemperatur sehr kalt/heiß sind, kann das Wiederauflagen länger dauern.itte suchen Sie eine angemessene Umgebung mit der korrekten Lufttemperatur, um den Ladevorgang zu starten.

c) Falls der Akku sehr heiß ist, verhindert eine interne Sicherheitsabschaltung die Aufladung. Sie müssen den Akku aus dem Ladegerät hersausnahmen und abkühlen halten, ehe Sieihn wieder aufladen können.

WARTUNG

Ziehen Sie grundsatzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführren.

Ihr Werkzeug besteht keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegerats. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einerähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle

gebracht werden. ihre zuständigen Behörden oder ihrer Fachhändler geben Ohnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklaren hiermit, dass unser Produkt

Beschreibung Worx Ladegerat

Typ WA3880

Den Bestimmungen der folgenden Richtlinien entspricht: 2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

Werte nach

EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN IEC 61000-EN 61000-3-3

2020/10/22

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd.
